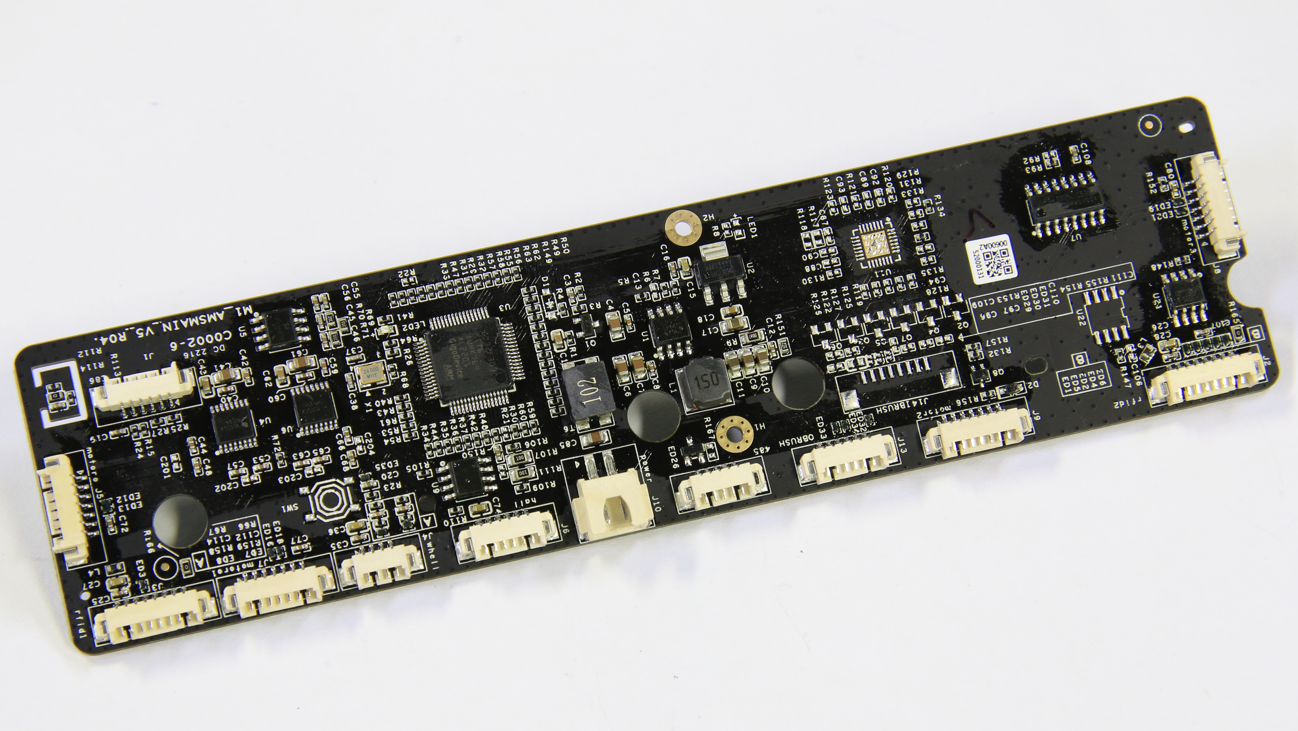

¿Qué es la placa principal del AMS?
La placa principal del AMS es la placa de circuitos central del AMS. Proporciona una serie de conectores a través de los cuales se conectan los diversos componentes funcionales mediante cables.
Cuándo utilizar
Voltaje anómalo, componentes anormalmente calientes o quemados, comunicación anómala de un módulo, conectores dañados, actualización de firmware no recuperable fallida.
Herramientas y materiales necesarios
Llave allen H2.0 & H1.5
Advertencia de seguridad y estado de la máquina antes de iniciar la operación
Apague la alimentación de la impresora y desconecte la conexión del AMS con la impresora.
Guía de operación
Paso 1 - (Desmontaje) Retire el tubo PTFE
Abra la cubierta del AMS, presione el botón en el hub de filamento y retire el tubo PTFE.

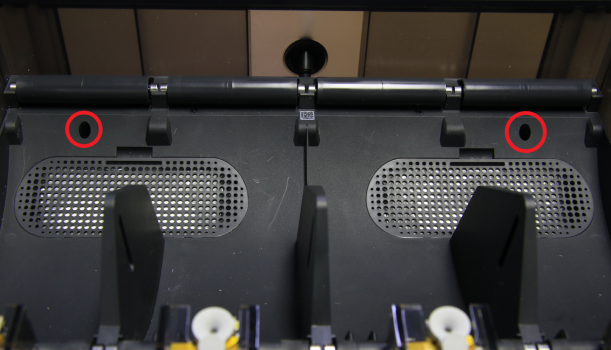

Paso 2 - Retire 2 tornillos
Retire 2 tornillos.
Paso 3 - Retire el módulo de la estructura central
Gire la estructura central hacia arriba, desconecte el cable Bambu Bus y el cable de alimentación, y retire el módulo de la estructura central.

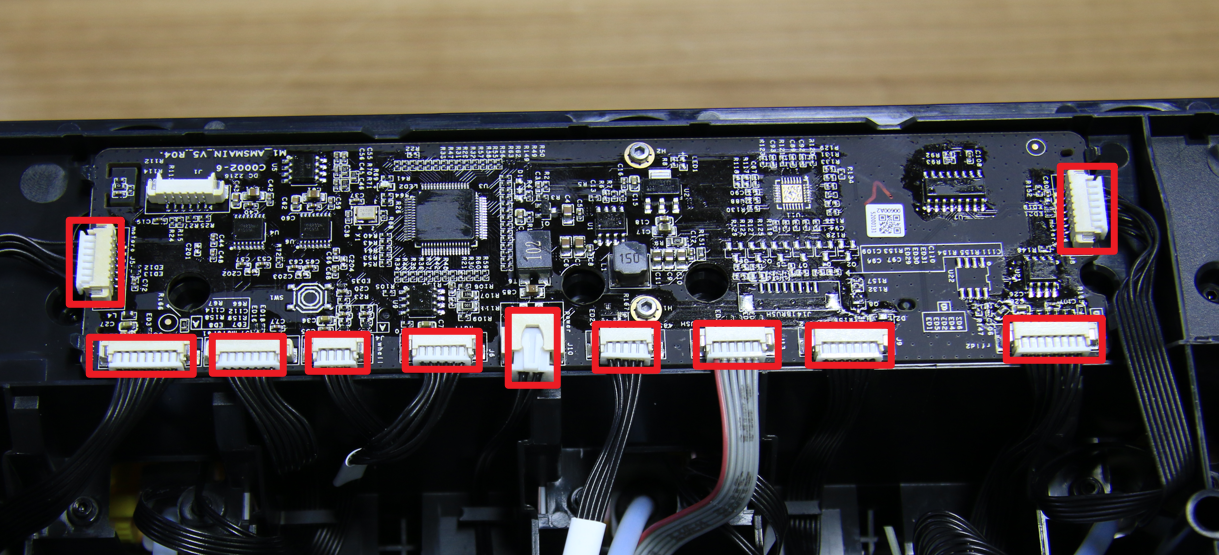

Paso 4 - Desconecte 11 cables
Desconecte todos los cables de los conectores de la placa principal. Marque si es necesario o tome fotos de las conexiones.
Paso 5 - Retire la placa principal
Retire 2 tornillos, desbloquee la placa principal de 4 enganches y luego retire la placa principal.

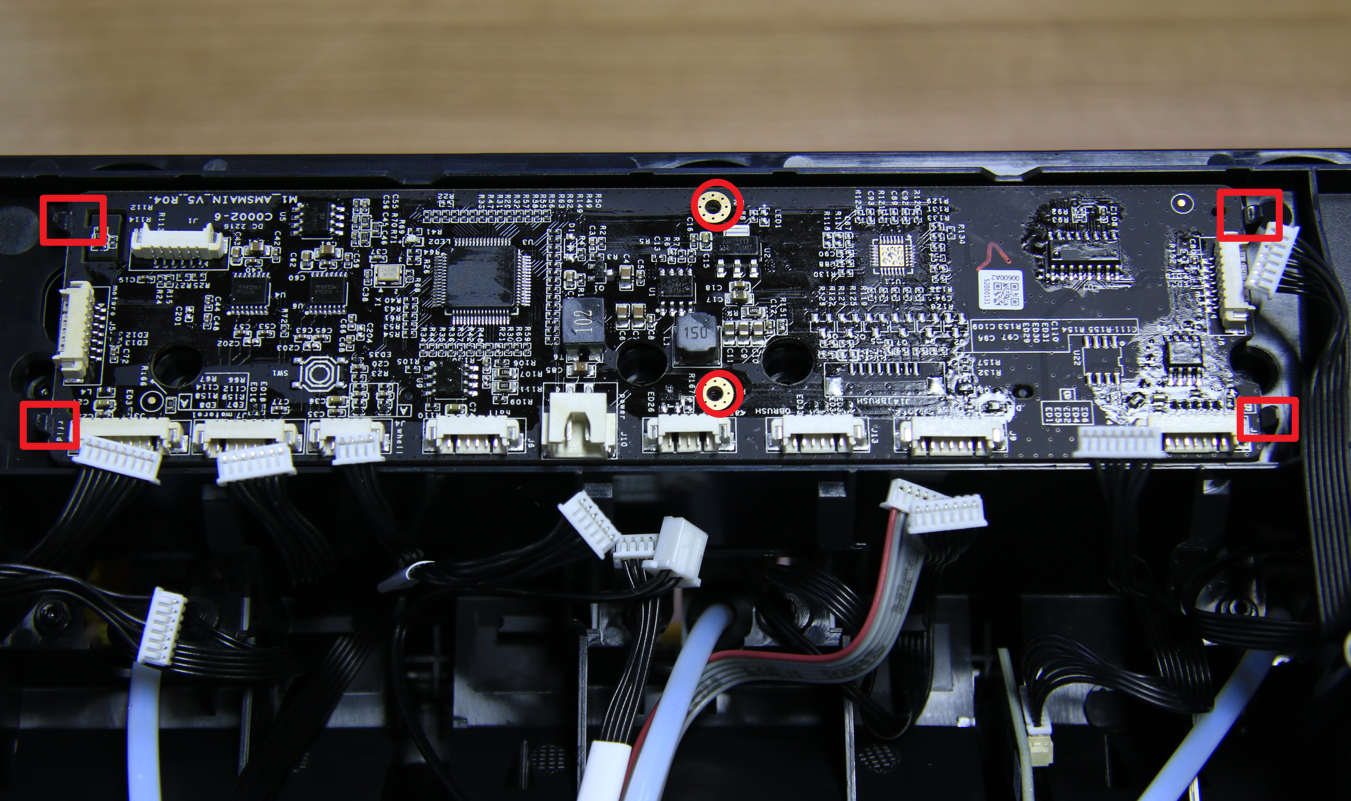

Paso 6 - (Montaje) Instale la placa principal
Instale la placa principal en la estructura central, fije con los 4 enganches y luego bloquee con 2 tornillos.

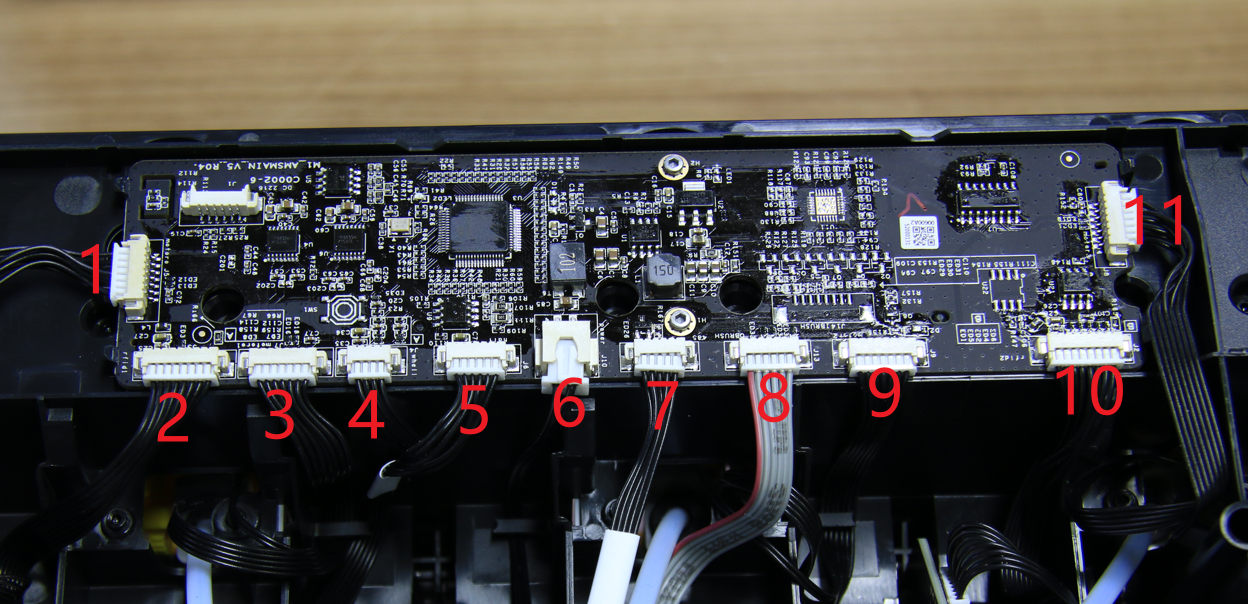

Paso 7 - Conecte 11 cables
Conecte 11 cables, según las marcas o fotos tomadas antes de desconectar.
Paso 8 - Instale el módulo de la estructura central
Coloque la estructura central en la carcasa del AMS, conecte el cable Bambu Bus y el cable de alimentación.
Paso 9 - Bloquee 2 tornillos
Instale la estructura central en su posición, bloquee 2 tornillos.
Paso 10 - Conecte el tubo PTFE
Verifique el soporte del tubo e inserte el tubo PTFE. Intente tirar de él para asegurarse de que el tubo esté bien conectado.
Cómo verificar la finalización/éxito

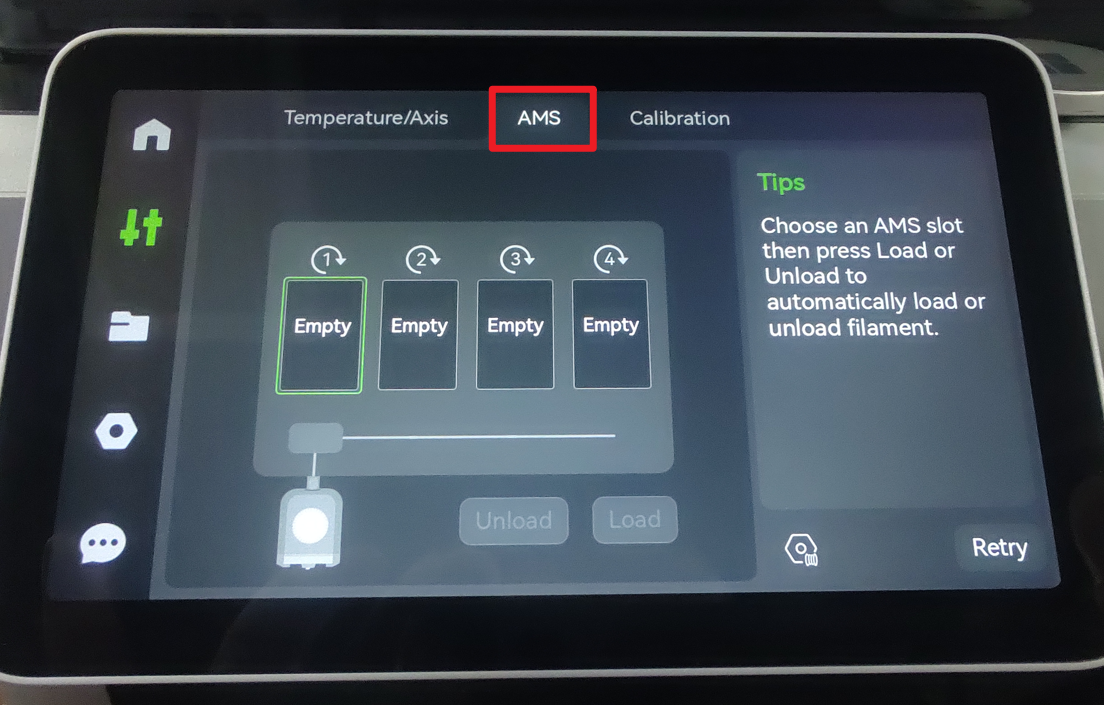

- Conecte el AMS a la impresora y encienda, confirme que el menú del AMS esté activo.
- Verifique el SN y el firmware. El firmware y el SN deben mostrarse después de ingresar. Actualice el firmware si se encuentra una nueva versión.

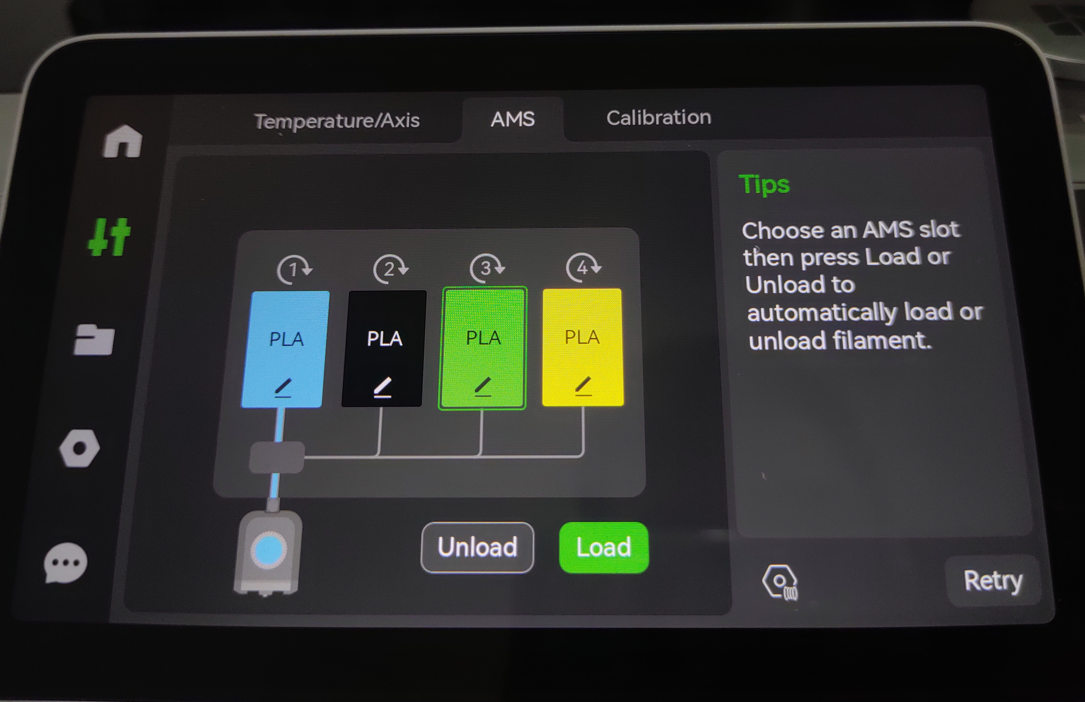

- Cargue filamentos en las 4 ranuras y confirme que cada ranura funcione correctamente. Si carga filamentos oficiales de Bambu Lab, la información del filamento será reconocida.
Si su AMS no funciona así, verifique las conexiones. Si sigue presentando problemas, contacte al equipo de servicio de Bambu Lab para obtener asistencia adicional.
