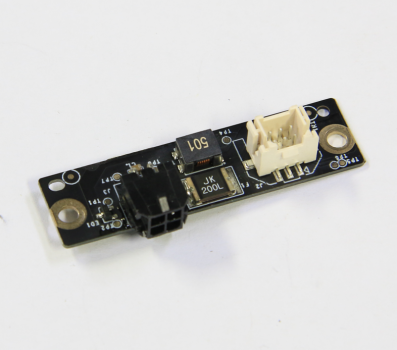

Placa de conexión del AMS
La Placa de conexión del AMS es una placa de circuito que proporciona alimentación de 24V y gestiona la comunicación entre el AMS y la impresora.
Puede adquirirla en nuestra tienda aquí: Placa de conexión del AMS
¿Cuándo debe reemplazar la Placa de conexión del AMS?
Cuando ocurra un fallo en la alimentación o en la comunicación con el AMS.
Herramientas y materiales necesarios
- Placa de interfaz del AMS nueva
- Llave Allen H2.0.
Advertencias de seguridad y estado de la máquina antes de comenzar
Antes de iniciar el proceso descrito en esta guía, asegúrese de que la máquina esté apagada. Esta guía requerirá desconectar todos los cables del AMS junto con el tubo PTFE y el buffer.
Guía de operación
Paso 1 - (Desmontaje) Desconectar el tubo PTFE
Presione el acoplador plástico para desconectar el tubo PTFE. Desbloquee el cable de 4 pines y desconéctelo de la impresora.
Paso 2 - Retirar el Buffer de filamento
Retire los 2 tornillos (M3×23) que sujetan el buffer de filamento para retirarlo.

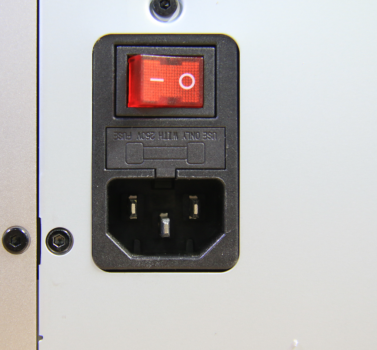

Paso 3 - Desconectar el cable de alimentación
Desconecte el cable de alimentación del conector de alimentación.
Paso 4 - Retirar los tornillos
Desenrosque los tornillos en la parte trasera de la impresora según se indica a continuación. En total son 14 tornillos, 10 en la primera imagen (M3×4.5) y 4 en la segunda imagen (BT3×5).
Paso 5 - Retirar la tapa trasera
Para retirar la tapa trasera, primero tire del lado izquierdo para evitar que el puerto de tensión de la correa interfiera, seguido del lado derecho. Empuje la salida del tubo PTFE hacia adentro para liberarla de la tapa.
Paso 6 - Retirar el conducto de exceso
Desenrosque los 2 tornillos (BT2×8) ubicados en cada lado del conducto de exceso. Una vez hecho, retire el conducto de exceso.
Paso 7 - Desconectar el cable de la placa

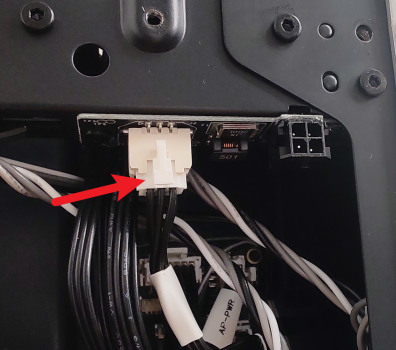

Desconecte el cable mostrado en la imagen a continuación de la Placa de interfaz del AMS, ubicada en la parte superior derecha trasera de la impresora.
Paso 8 - Retirar la Placa de conexión del AMS
Desenrosque los 2 tornillos (ST3×4.5) que sujetan la Placa de conexión del AMS y retire la placa.
Paso 9 - (Montaje) Instalar la Placa de conexión del AMS
Para instalar la Placa de conexión del AMS, invertirá los pasos anteriores. Primero, asegure la nueva placa de interfaz en su posición con 2 tornillos (ST3×4.5).
Paso 10 - Conectar el cable
Conecte el cable nuevamente y asegúrelo a la Placa de conexión del AMS.
Paso 11 - Instalar el conducto de exceso
Instale el conducto de exceso deslizándolo en su posición, prestando atención a las pestañas salientes en ambos lados del conducto. Finalmente, asegúrelo con 2 tornillos (BT2×8) en cada lado superior del conducto.
Paso 12 - Instalar la tapa trasera
Primero, pase el soporte del tubo y luego asegure el lado derecho de la tapa trasera por encima del tensor de correa derecho, como se muestra a continuación, seguido del tensor de correa izquierdo.
Paso 13 - Apretar los tornillos
Vuelva a colocar el panel trasero. Tenga en cuenta los diferentes tipos de tornillos (10 y 4) utilizados anteriormente.
Paso 14 - Instalar el buffer del AMS
Instale el buffer del AMS en su posición original con 2 tornillos (M3×23).
Paso 15 - Conectar el tubo y el cable
Conecte el tubo PTFE simplemente empujándolo contra la salida PTFE en la parte trasera de la máquina y conecte el cable Bambu bus de 4 pines.
Cómo verificar la finalización/éxito
Conecte el cable de alimentación y encienda la impresora. En la pantalla, presione la etiqueta AMS en la pantalla como se muestra a continuación, se mostrará el panel de control del AMS. Presione "Cargar" para iniciar el proceso de carga de filamento; si el proceso finaliza sin errores, el reemplazo de la placa de interfaz del AMS se ha completado con éxito.
Si encuentra algún problema, vuelva a revisar sus pasos y verifique todas las conexiones para intentarlo nuevamente. Si los problemas persisten, contacte al equipo de servicio para obtener asistencia adicional.
