Motor XY

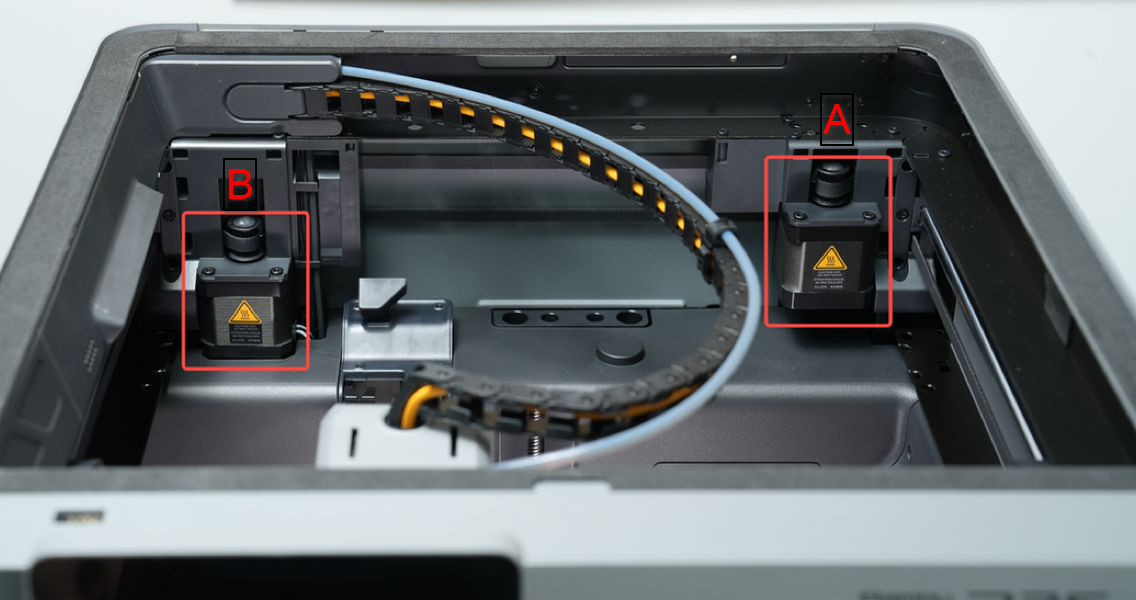

Los motores XY son motores paso a paso montados en la parte trasera de la impresora, responsables de mover el cabezal en el plano XY. Hay uno en cada lado, etiquetado como motor A y motor B para identificación.

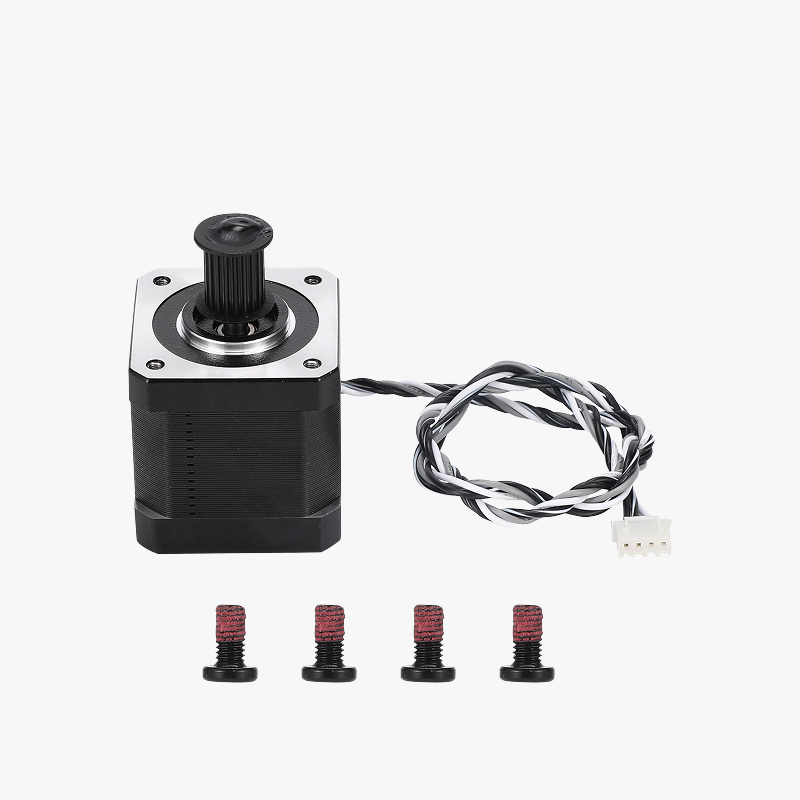

A continuación se muestra cómo se ve el motor separado de la impresora.
Cuándo usar esta guía
- Sobrecalentamiento del motor
- Soporte de Bambu Lab confirmó el fallo del motor XY mediante análisis de registros
Después de reemplazar uno o ambos motores XY, es necesario tensionar las correas XY. Consulte Tensado de las correas XY para instrucciones detalladas.
Herramientas y materiales requeridos
- Nuevo motor XY;
- Llave hexagonal H2.0
- Llave hexagonal H1.5 (requerida solo al reemplazar el motor B)
- Pinzas
Advertencia de seguridad
IMPORTANTE!
Siempre apague y desconecte la alimentación de la impresora antes de realizar trabajos de mantenimiento. No hacerlo implica un riesgo de descarga eléctrica, cortocircuito y daño a la impresora o área circundante.
Cuando una tarea de mantenimiento requiera que la impresora esté encendida, use guantes aislantes para seguridad y tenga especial cuidado no apretar, dañar ni ejercer presión sobre cables, conectores o placas de circuito expuestos. Además, la boquilla puede estar extremadamente caliente, por lo que nunca la toque con piel expuesta.
Si tiene preguntas o inquietudes relacionadas con lo anterior o los pasos de esta guía, por favor abra un nuevo ticket en nuestra Página de Soporte para asistencia.
Reemplazo del motor A
Retirada del motor A
Paso 1: Retire el panel trasero
Puede consultar esta wiki para retirar el panel trasero de la impresora: Reemplazar el panel trasero P2S
Paso 2: Retire el conducto de purga
Use una llave hexagonal de 1.5 mm para retirar los cuatro tornillos que fijan el conducto de purga, luego desacople el conducto de la impresora.
Paso 3: Suelte el cable del motor A

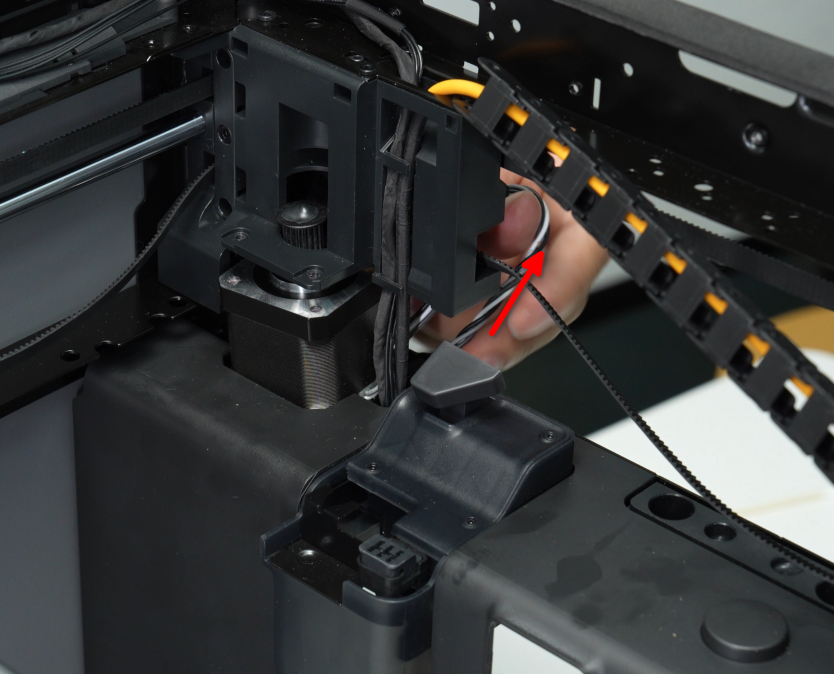

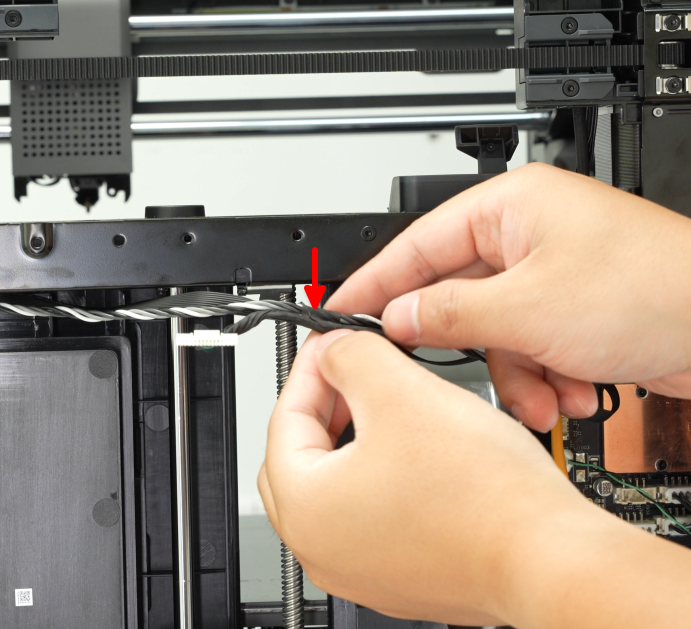

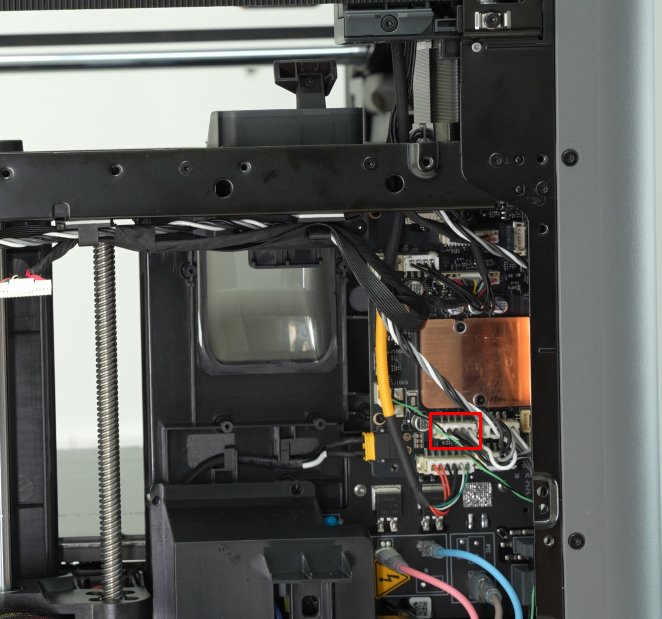

Desconecte el cable del motor A de la placa MC, luego de derecha a izquierda, suelte el cable de los clips y la cinta.
Retire la cinta del cable para separar el cable del motor.
Paso 4: Suelte el tensador de la correa XY

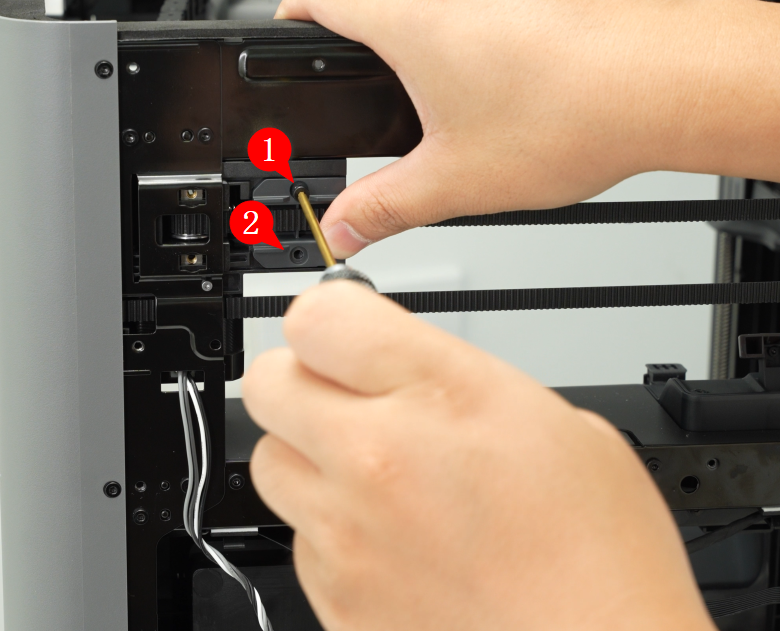

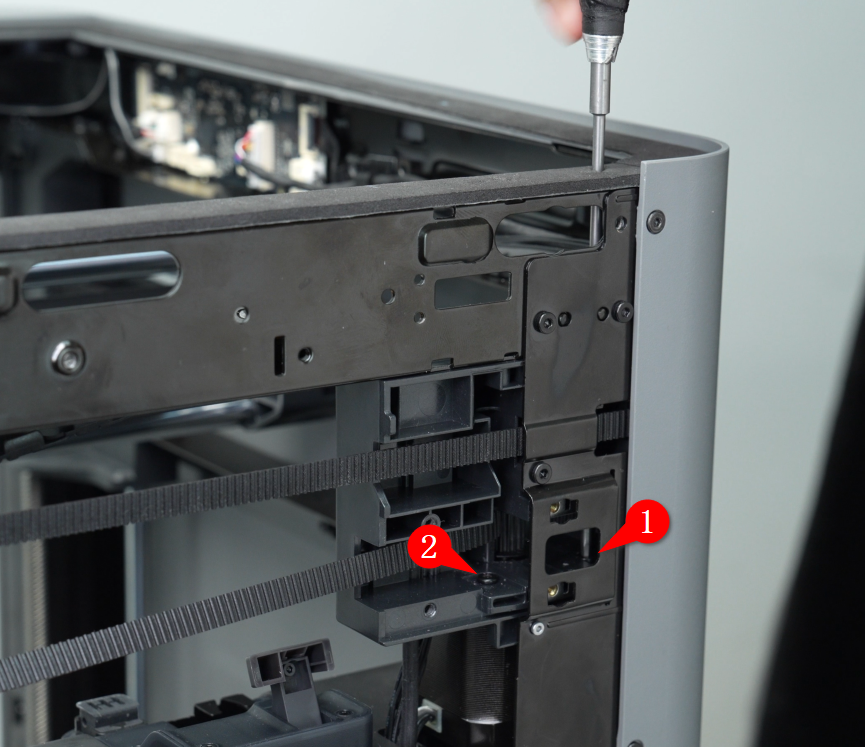

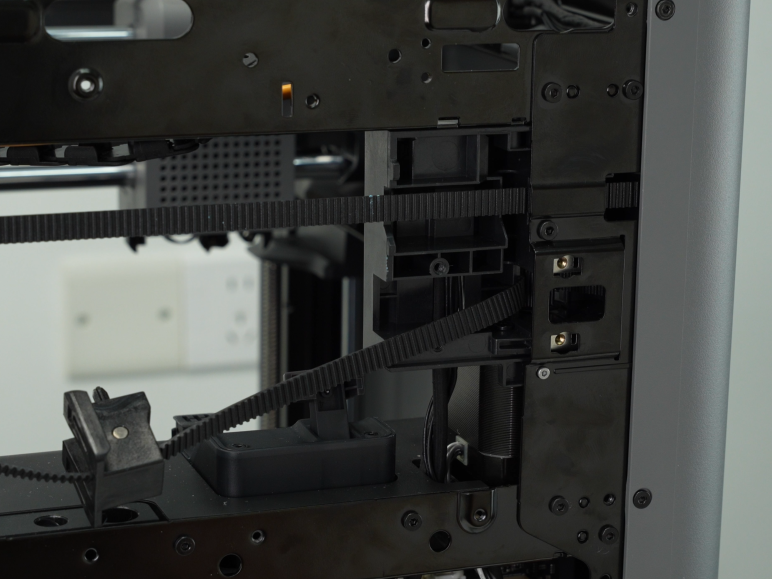

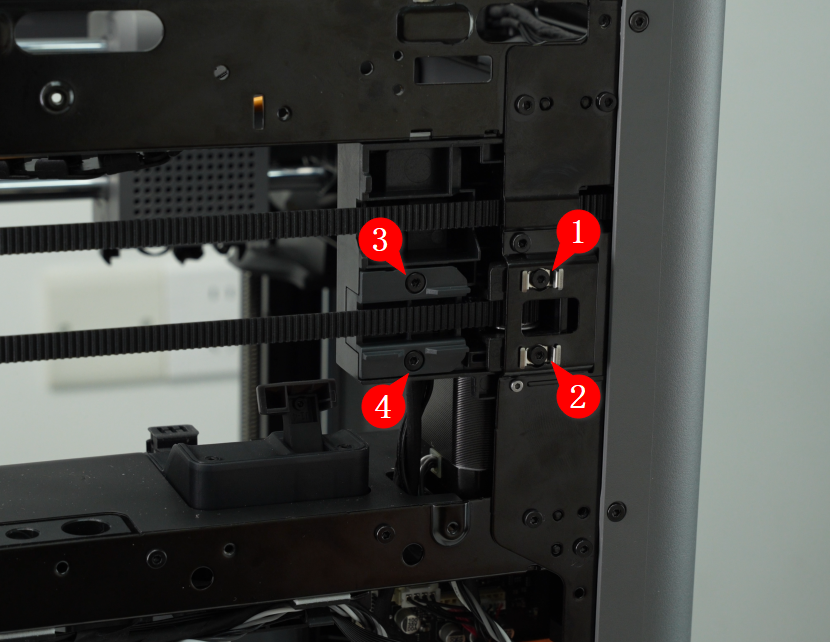

Retire el tensador de la correa XY en el lado del motor A. Con una llave hexagonal H2.0, retire los cuatro tornillos mostrados para aflojar el tensador. Nota: Sostenga el soporte del tensador con la mano mientras afloja los tornillos para evitar que se abra bruscamente.
Paso 5: Retire el motor A

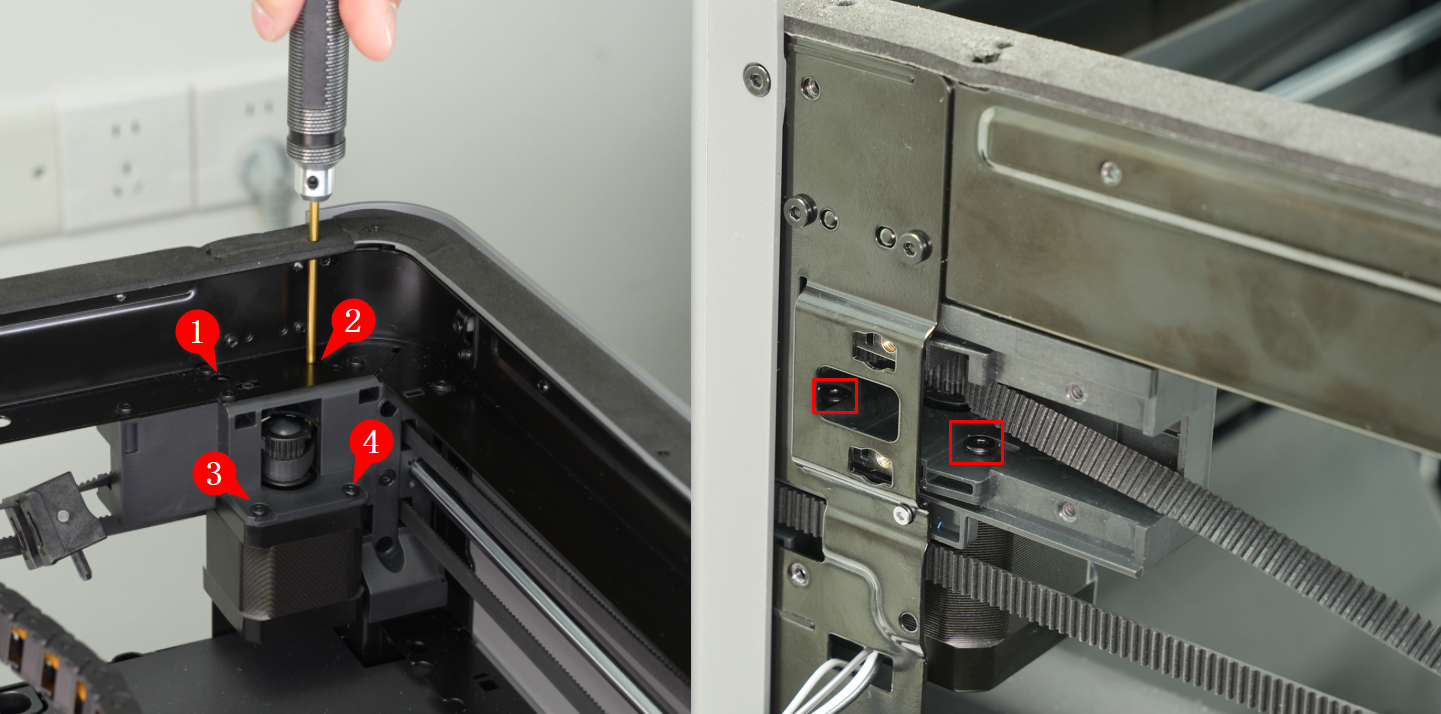

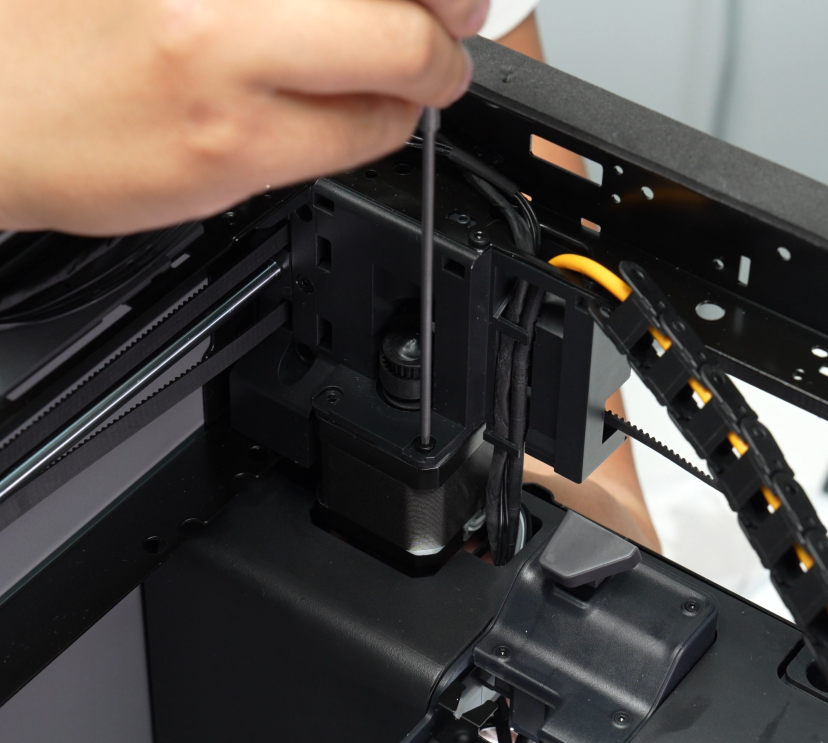

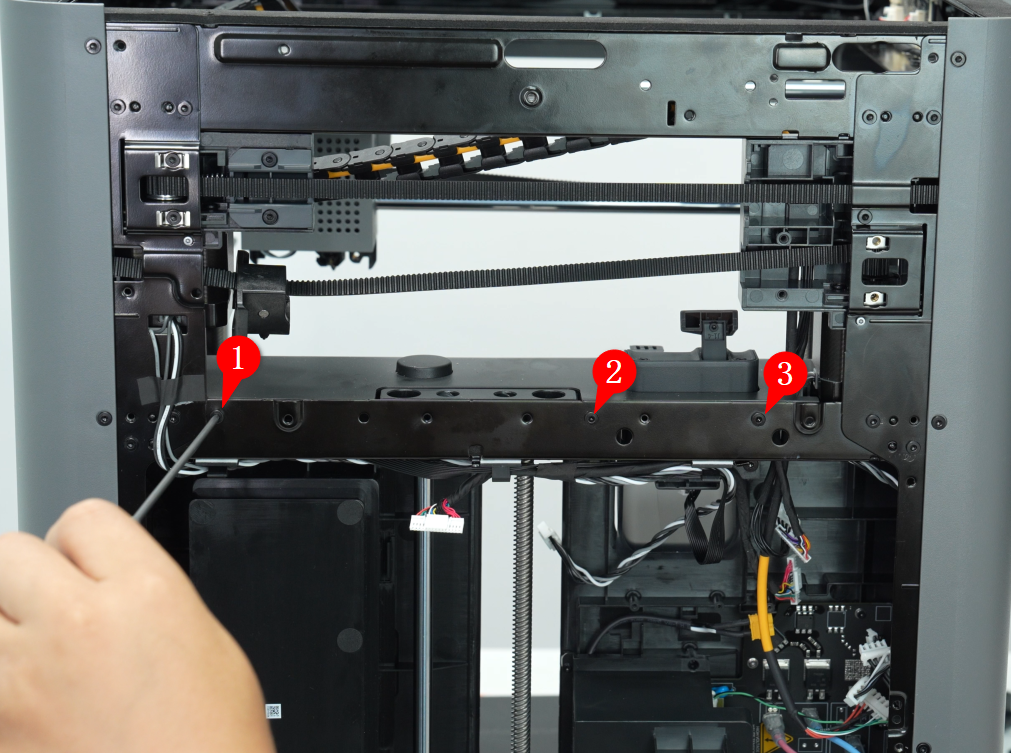

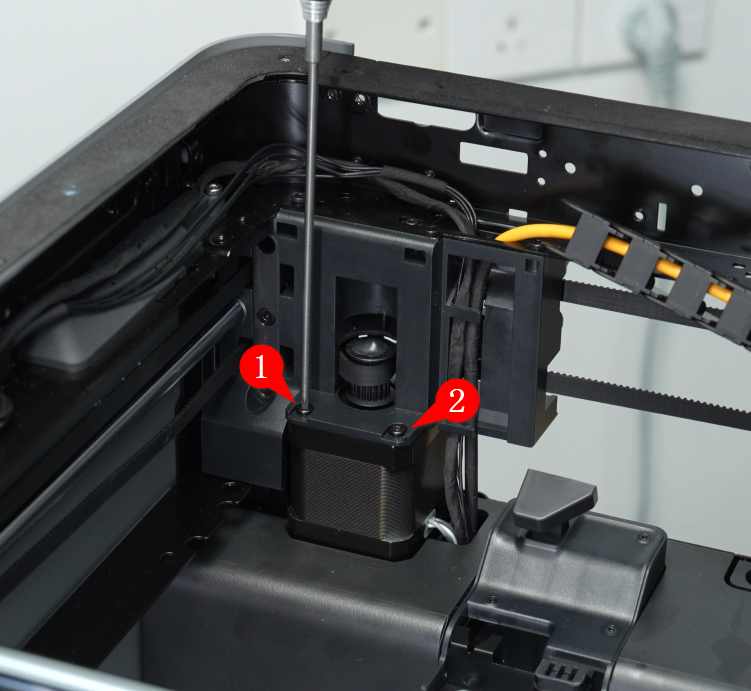

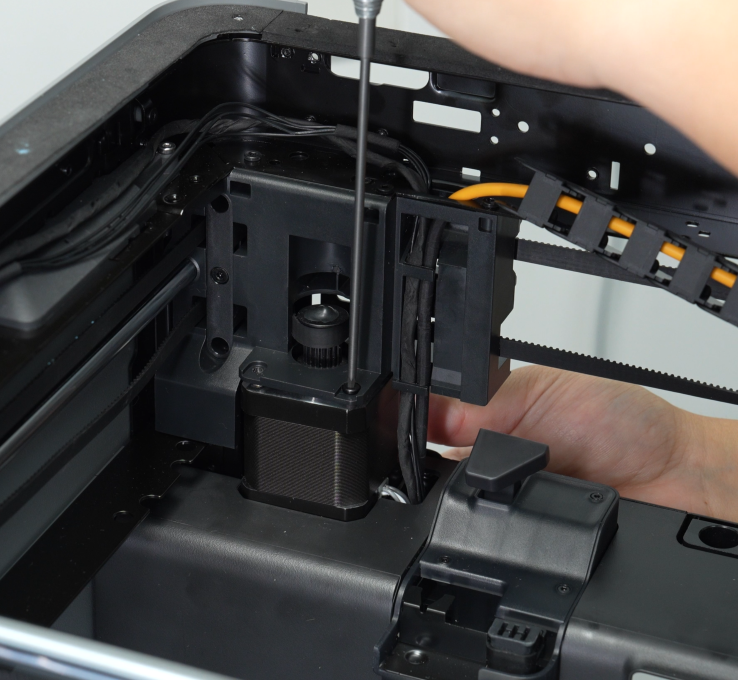

El motor A está fijado por cuatro tornillos. Dos tornillos son visibles, y los otros dos deben accederse desde arriba usando un destornillador hexagonal H2.0 largo. Use una llave hexagonal H2.0 para retirar los cuatro tornillos. Nota: Sostenga el motor con la mano al retirar el último tornillo para evitar que caiga.

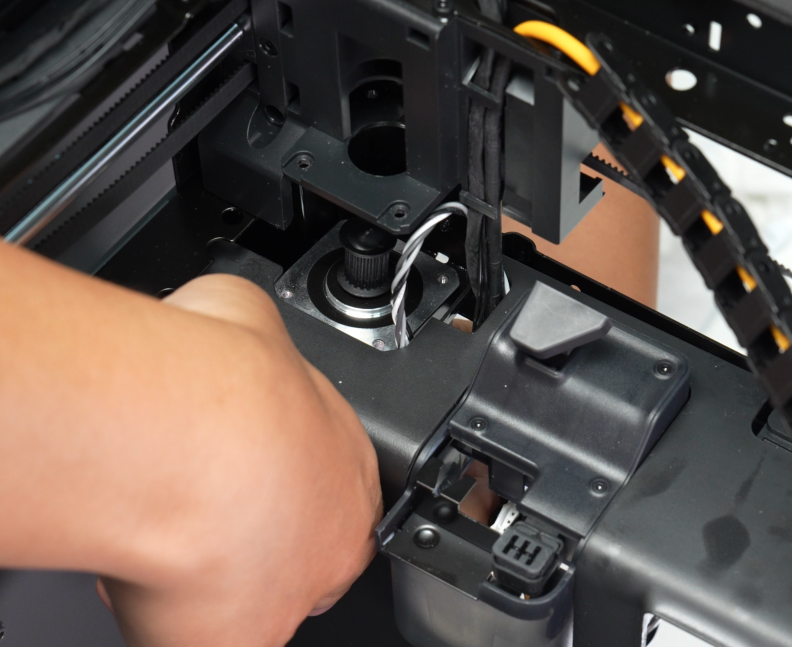

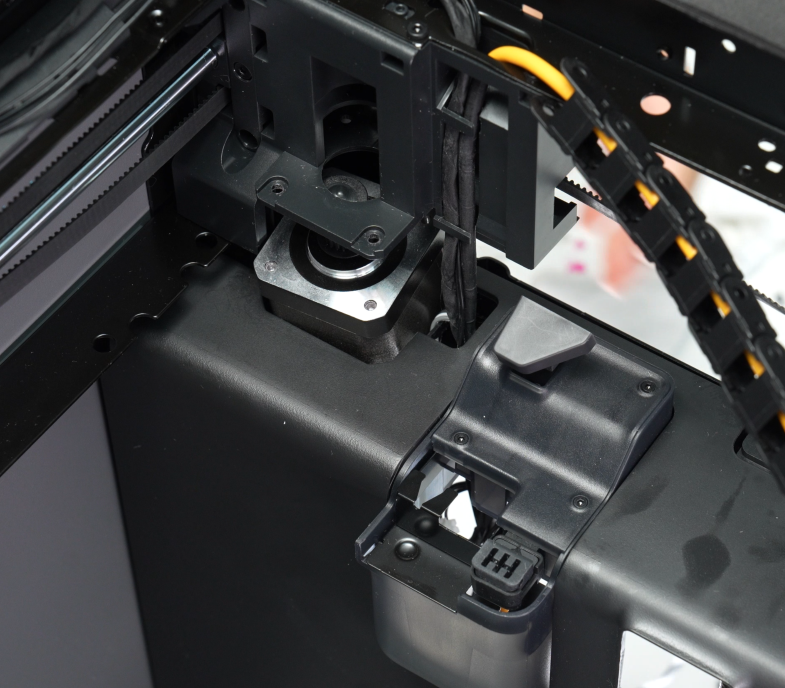

Retire la correa del piñón del motor, retire el motor A y tire del cable del motor a través de la pequeña abertura para retirarlo completamente.
Instalación del motor A
Paso 1: Instale el motor A

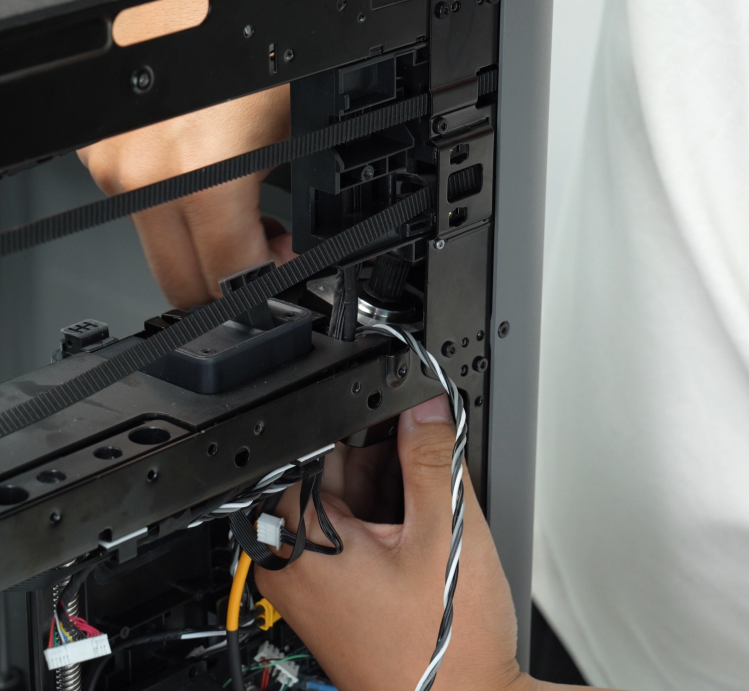

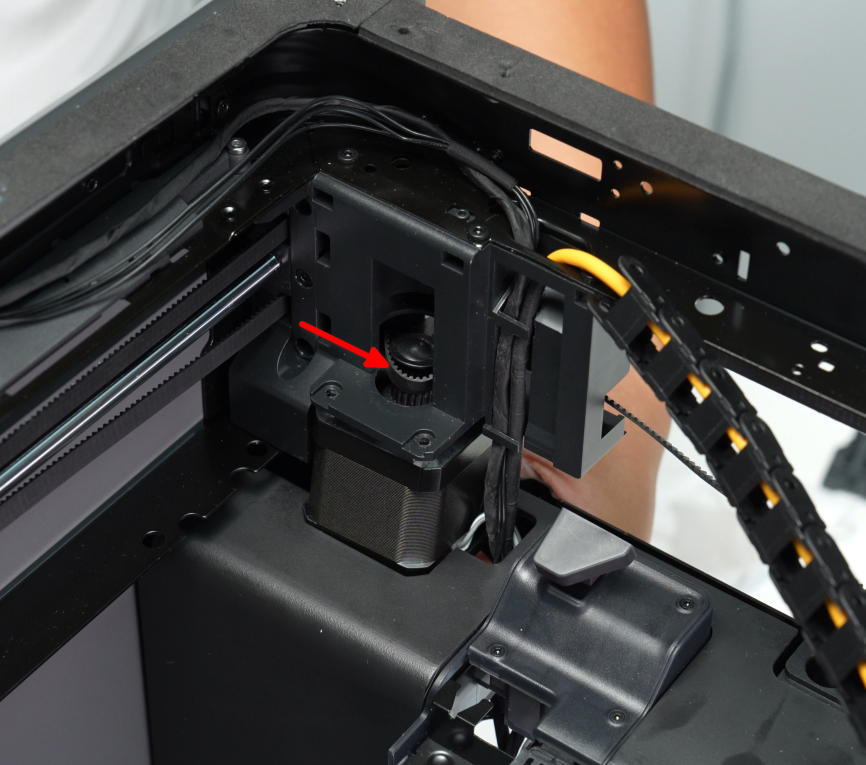

Pase el cable del motor A a través del agujero del cable, sostenga el motor con la mano y coloque la correa sobre el piñón del motor.

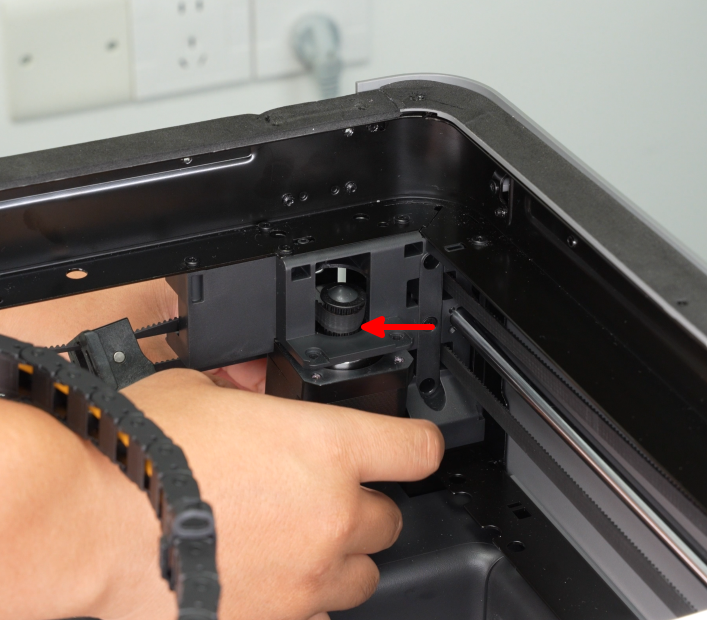

Use una llave hexagonal H2.0 para fijar los cuatro tornillos del motor. Para los dos tornillos de atrás, inserte la llave desde arriba, use pinzas para posicionar los tornillos en los agujeros y luego apriételos.
Paso 2: Instale el tensador de la correa XY
Vuelva a instalar el tensador de la correa XY y use una llave hexagonal H2.0 para apretar los tornillos del soporte del tensador y el tornillo de tensado. Nota: Sostenga el tensador con la mano mientras aprieta para evitar que salga bruscamente.
No apriete completamente el tornillo de tensado; debe ajustarse después de tensionar la correa.
Paso 3: Conecte el cable del motor A

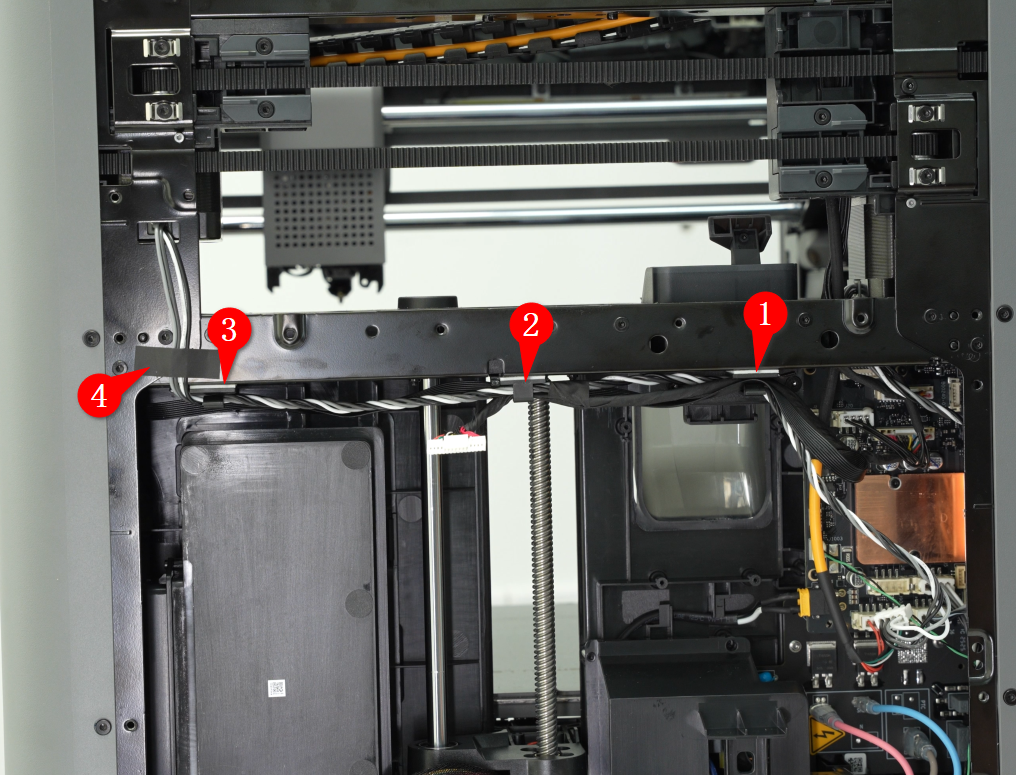

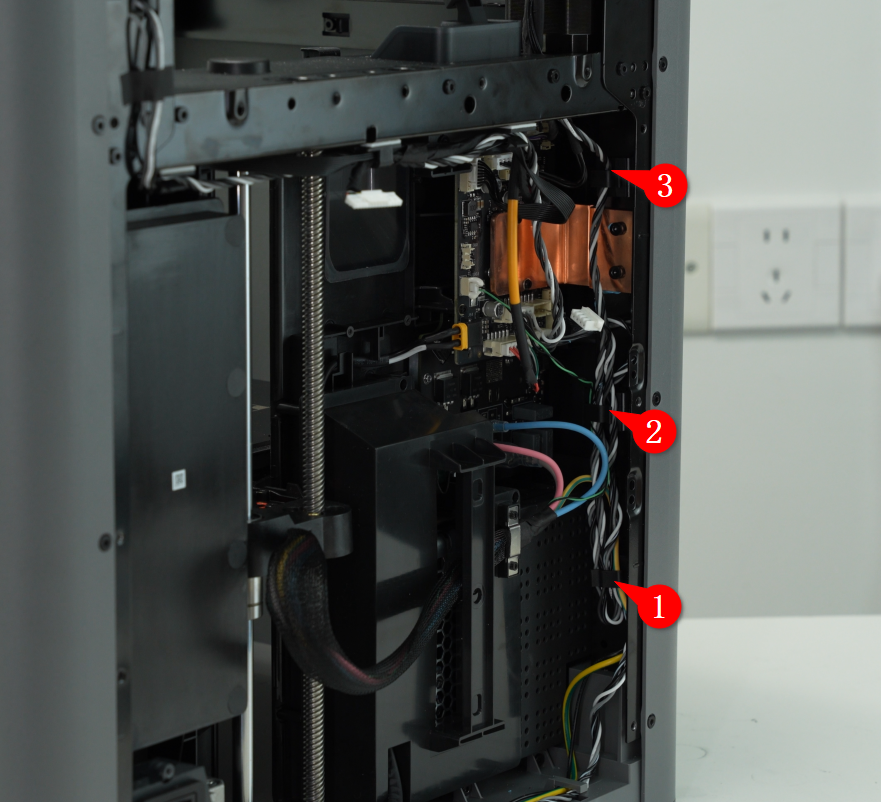

Apegué el cable del motor junto con los otros dos cables, luego de izquierda a derecha, fije los cables en los clips y asegúrelos al chasis con cinta (en la posición 4).
Finalmente, conecte el cable del motor a la placa MC.
Paso 4: Instale el conducto de purga
Alinee el conducto de purga con los agujeros de tornillos de la impresora y use una llave hexagonal H1.5 para apretar los cuatro tornillos de montaje.
Paso 5: Instale el panel trasero
Puede consultar esta wiki para reinstalar el panel trasero de la impresora: Reemplazar el panel trasero P2S
Reemplazo del motor B
Retirada del motor B
Paso 1: Retire el panel trasero
Puede consultar esta wiki para retirar el panel trasero de la impresora: Reemplazar el panel trasero P2S
Paso 2: Retire la cubierta AP
Puede consultar esta wiki para retirar la cubierta AP: Reemplazar la cubierta de la placa AP/LED - Izquierda
Paso 3: Retire el conducto de purga
Use una llave hexagonal H1.5 para retirar los cuatro tornillos que fijan el conducto de purga, luego desacóplelo de la impresora.
Paso 4: Suelte el tensador de la correa XY

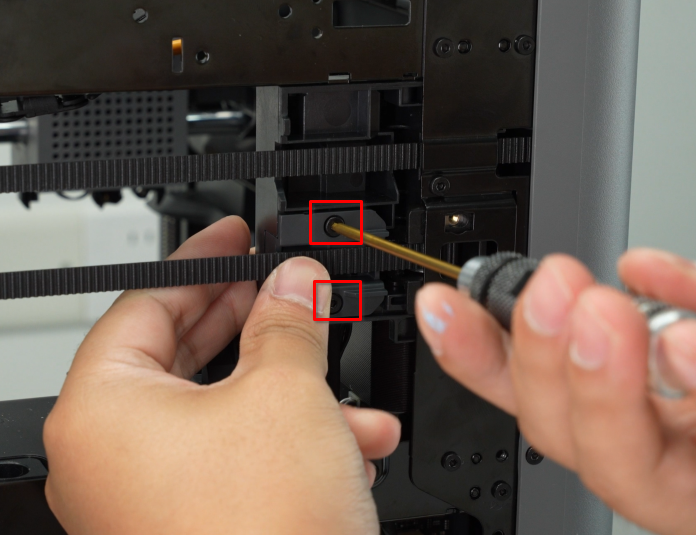

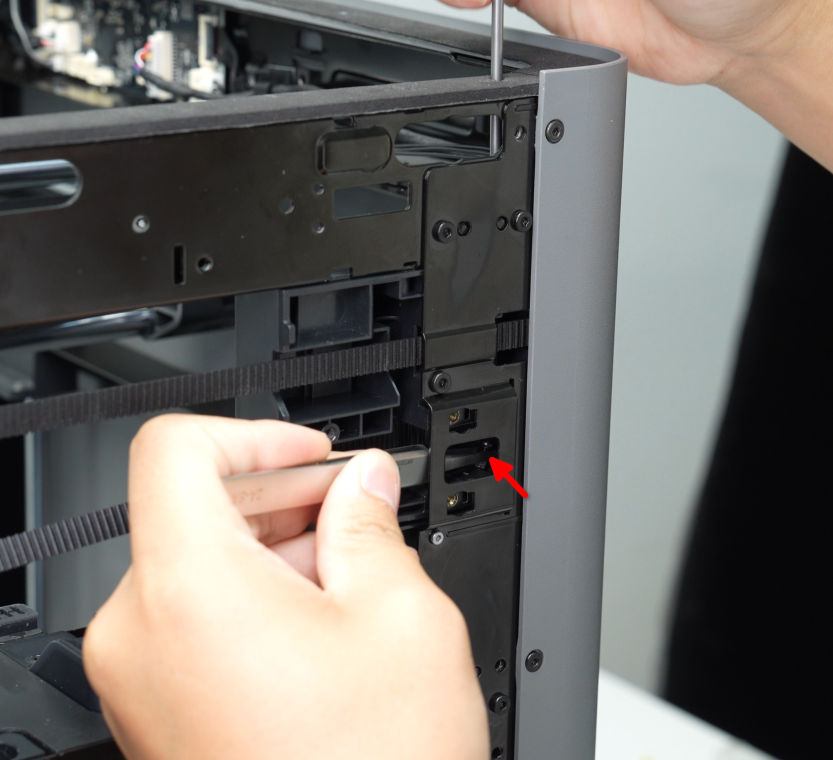

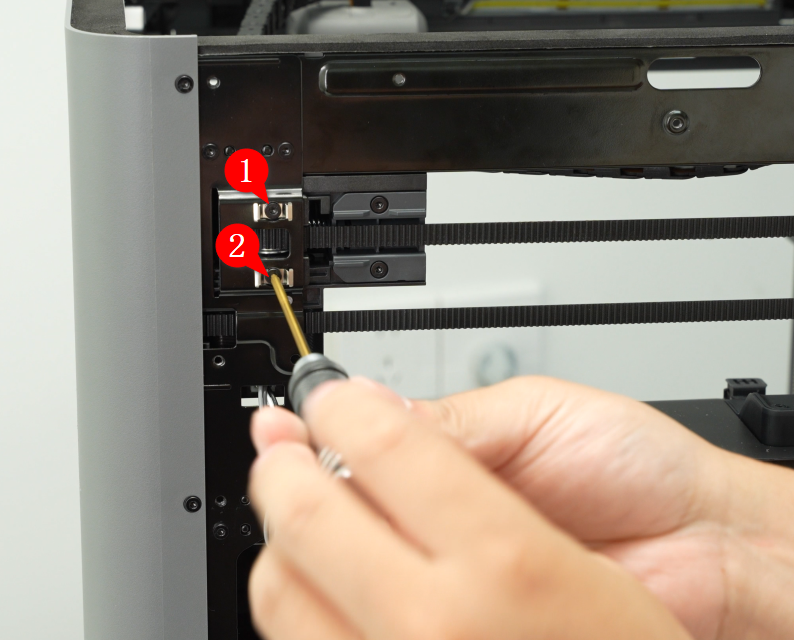

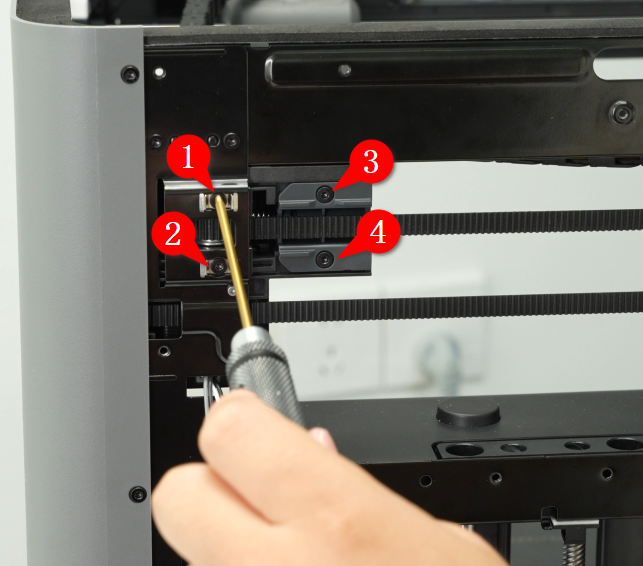

Retire el tensador de la correa XY en el lado del motor B. Primero, use una llave hexagonal H2.0 para retirar los dos tornillos de montaje del tensador, luego retire los tornillos del soporte del tensador con la misma llave. Nota: Sostenga el soporte del tensador con la mano mientras retira los tornillos para evitar que se abra bruscamente.

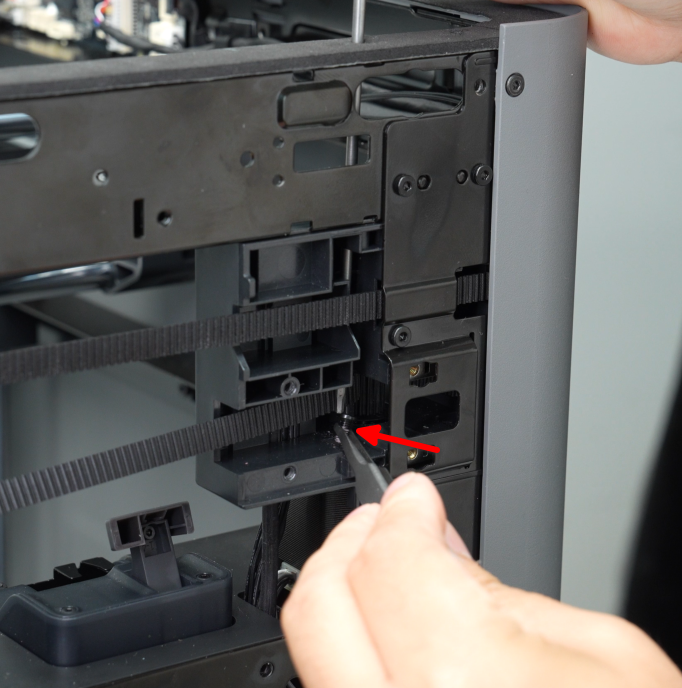

Afloje el soporte del tensador, luego retirelo de la impresora.

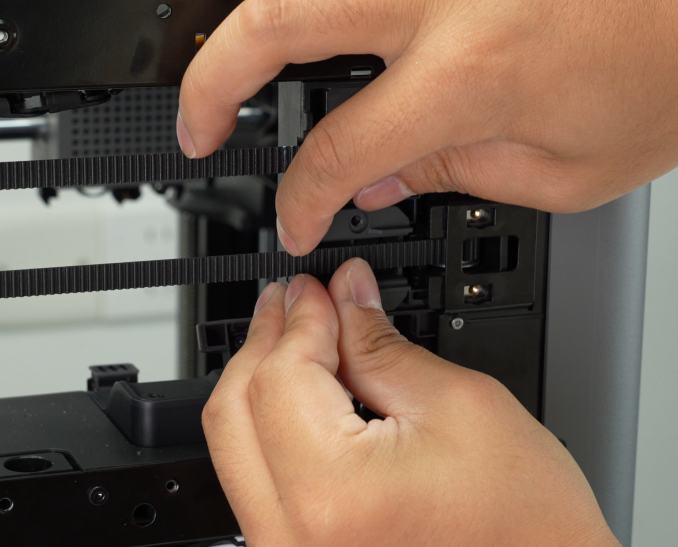

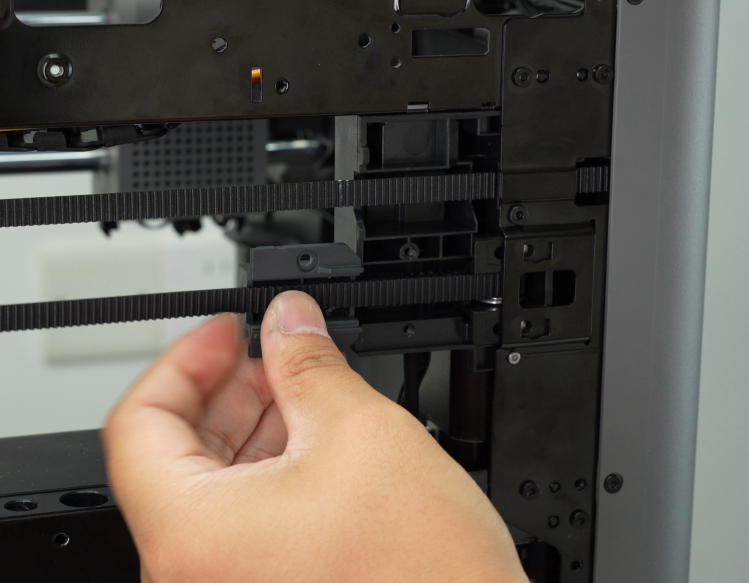

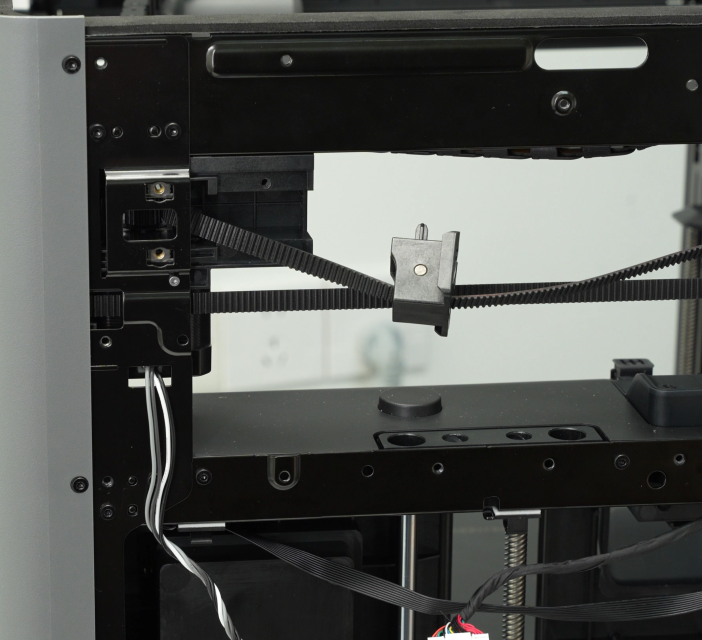

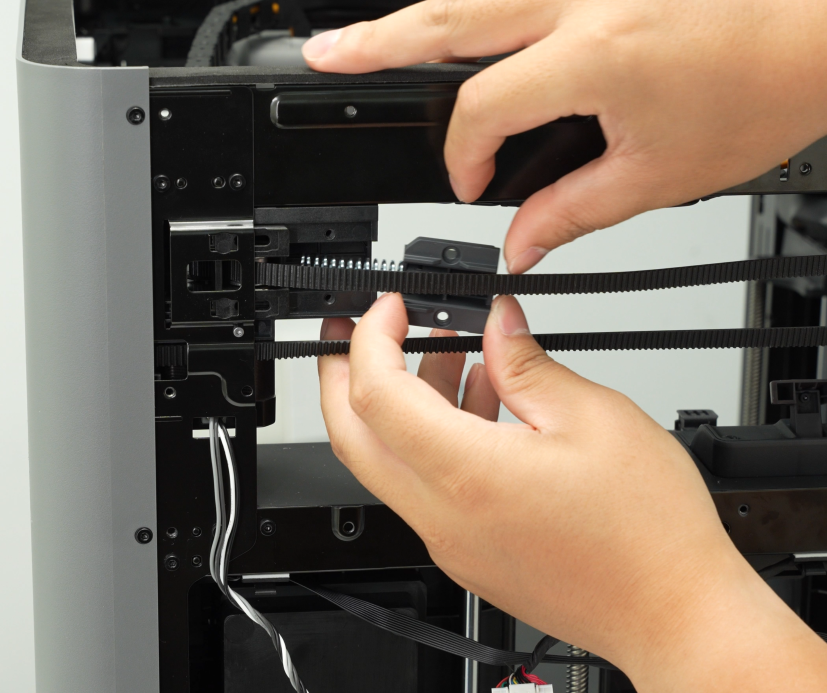

Finalmente, deslice el tensador fuera del chasis y colóquelo sobre la correa.
Paso 5: Retire la placa MC
Puede consultar esta wiki para retirar la placa MC: Reemplazar la placa AC/MC P2S
Al retirar la placa MC, también puede soltar el cable del motor B de los clips de cable dentro de la impresora.
Paso 6: Retire el motor B
Primero, use una llave hexagonal H2.0 para retirar los tres tornillos que fijan el soporte del motor.
El motor B está fijado por cuatro tornillos — dos son visibles, y los otros dos deben accederse desde arriba usando un destornillador hexagonal H2.0 largo. Primero, use la llave hexagonal H2.0 para aflojar los dos tornillos traseros, luego use pinzas para retirarlos.
Luego use una llave hexagonal H2.0 para retirar los dos tornillos frontales. Sostenga el motor con la mano al retirar el último tornillo para evitar que caiga.
Retire la correa del piñón del motor B y tire del cable del motor fuera del canal de cables.
Empuje el motor hacia abajo. Dado que la parte inferior del motor está bloqueada por una viga transversal, deslice el soporte hacia adentro y incline el motor B para empujarlo hacia abajo por encima de la viga transversal.
Instalación del motor B
Paso 1: Instale el motor B

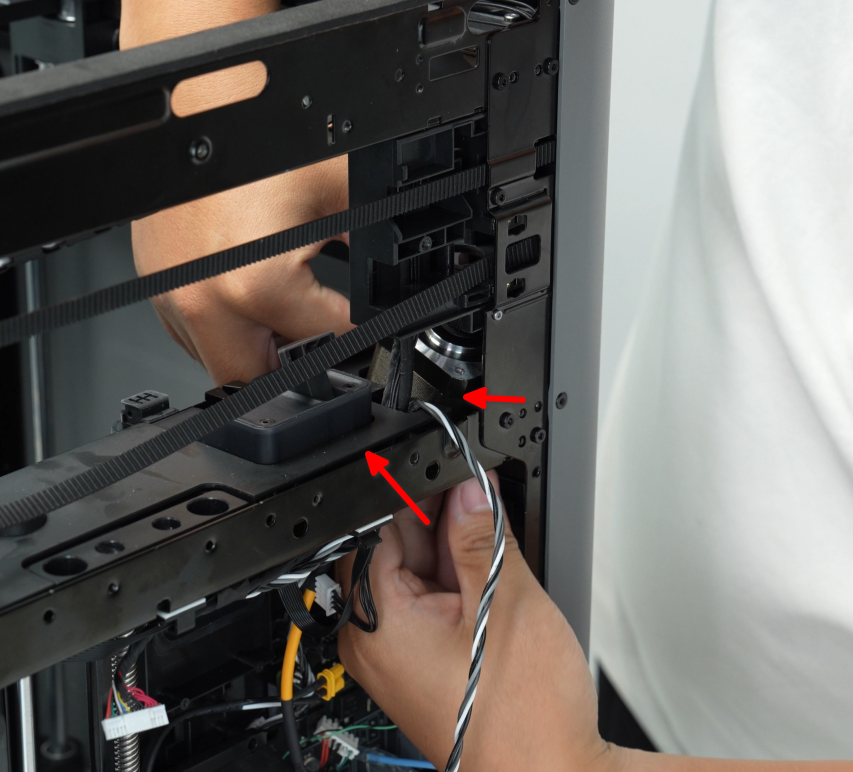

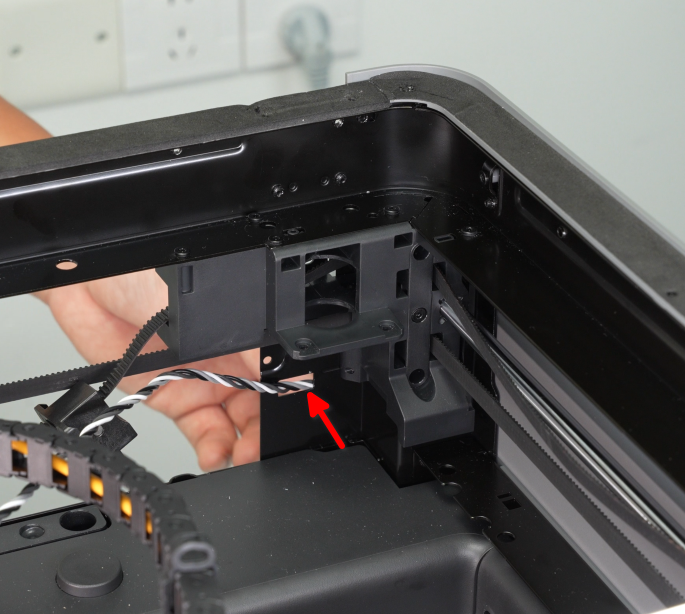

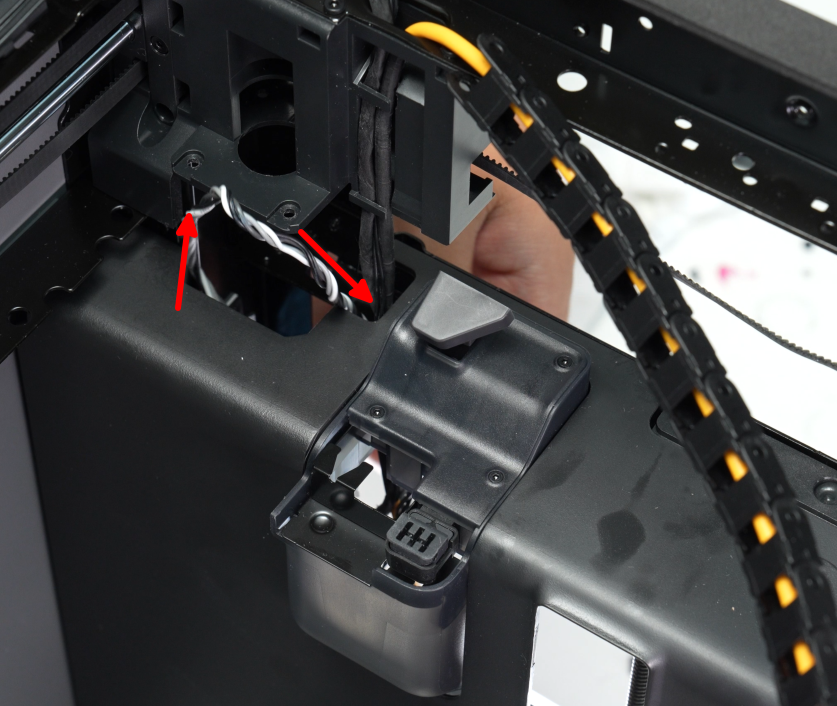

Pase el cable del motor de abajo hacia arriba a través del canal principal de cables, luego guíelo a través del pequeño canal en el lado izquierdo.

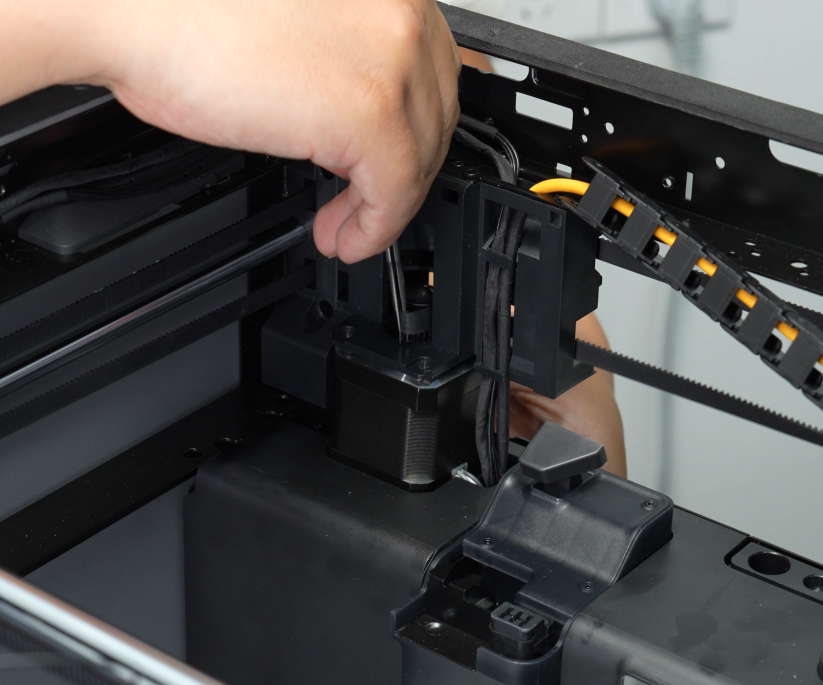

Guíe el cable del motor hacia el panel lateral derecho, como se muestra en la figura. Empuje el soporte hacia adentro para crear espacio para el motor, luego pase el motor de abajo hacia arriba a través del pequeño agujero del soporte.
Pase la correa sobre el piñón del motor, sostenga el motor con la mano y apriete los dos tornillos de montaje frontales con una llave hexagonal H2.0.

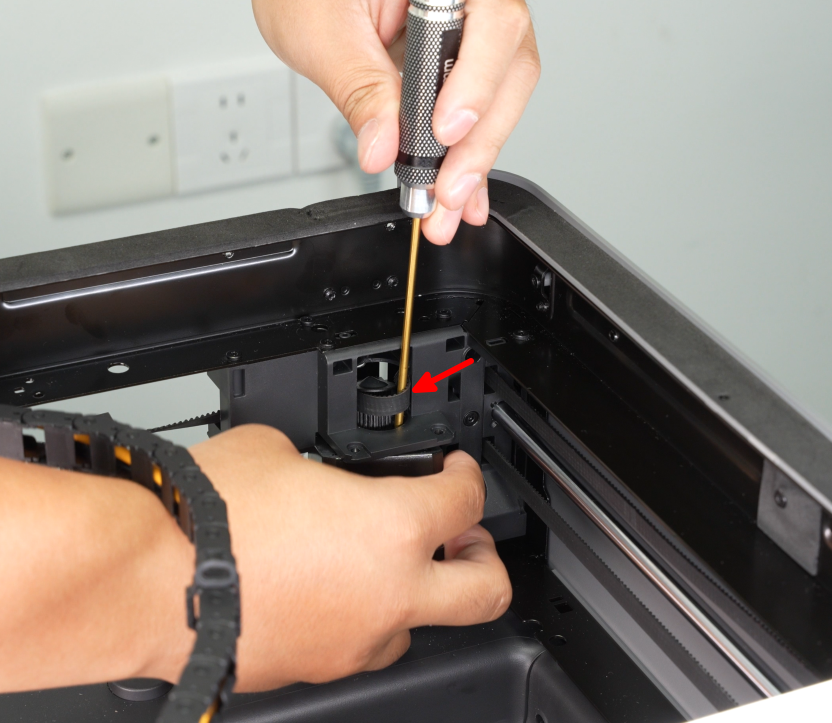

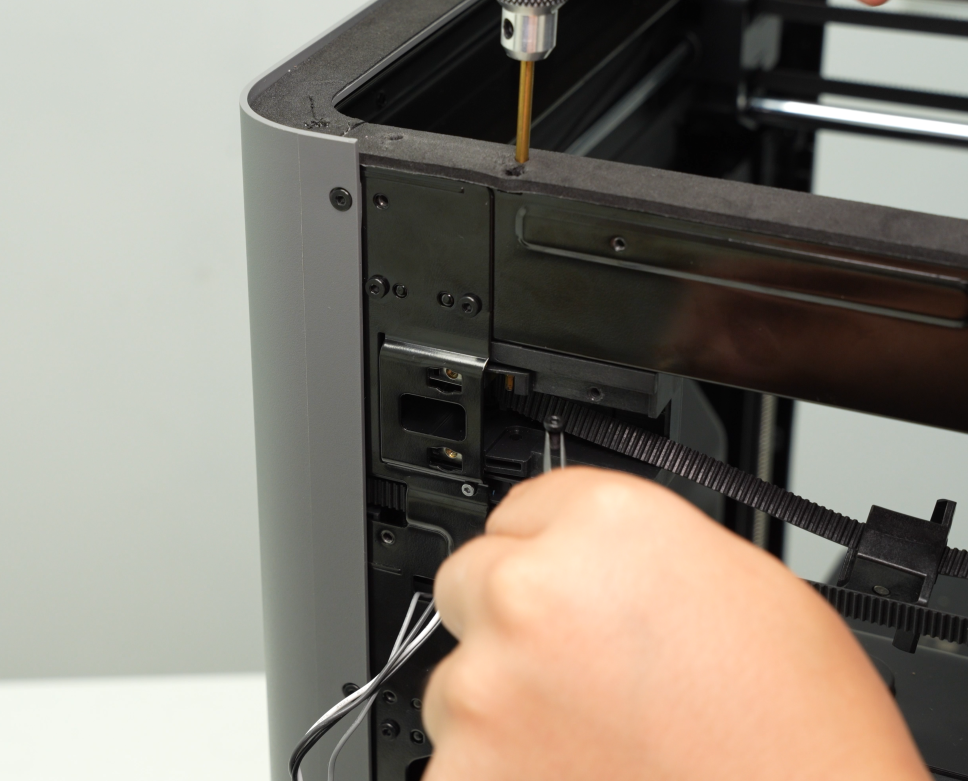

Inserte la llave hexagonal H2.0 a través del marco por encima del agujero del tornillo, use pinzas para colocar el tornillo en el agujero y luego apriételo. Utilice el mismo método para los dos tornillos traseros.
Utilice una llave hexagonal H2.0 para apretar los tres tornillos de montaje.
Paso 2: Instalar la placa MC
Consulte esta wiki para reinstalar la placa MC en la impresora: Reemplazar la placa MC/AC del P2S
Al instalar la placa MC, enganche los cables del motor en los clips internos de cable y conéctelos a la placa MC.
Paso 3: Instalar el tensador de correa XY
Reinstale el tensador de correa XY y utilice una llave hexagonal H2.0 para apretar los tornillos del soporte y el tornillo de tensión. Nota: No apriete completamente el tornillo de tensión aún; debe apretarse después de tensar la correa.
Sostenga el tensador con la mano mientras aprieta los tornillos para evitar que salga disparado.
Paso 4: Instalar el conducto de desperdicios
Alinee el conducto de desperdicios con los agujeros de tornillo de la impresora y utilice una llave hexagonal H1.5 para apretar los cuatro tornillos de montaje.
Paso 5: Instalar el panel trasero de la impresora
Consulte esta wiki para reinstalar el panel trasero: Reemplazar el panel trasero
Paso 6: Instalar la cubierta AP
Consulte esta wiki para reinstalar la cubierta AP: Reemplazar la cubierta AP/P2S - Luz LED Izquierda
Verificación del éxito
Conecte la alimentación, inicie la impresora y ejecute la calibración de la máquina para verificar errores.
Notas finales
Esperamos que esta guía haya brindado soporte claro y práctico. Si el problema persiste sin resolver, presente un ticket de soporte e incluya los registros recientes de la impresora y otras imágenes o detalles adicionales. Nuestro equipo técnico revisará su solicitud y brindará asistencia detallada. También puede visitar Bambu AI, que responde instantáneamente a preguntas comunes y le brinda orientación operativa.
