Limpieza y Lubricación de los Ejes XYZ
Programa de Lubricación
Dependiendo de la frecuencia de uso de la impresora, se recomiendan los siguientes ciclos de mantenimiento:
-
Uso de alta frecuencia (impresión diaria promedio ≥ 5 horas): Realizar una limpieza y lubricación completa de los ejes XY mensualmente; realizar un mantenimiento profundo del eje Z cada 3 meses.
-
Uso regular (impresión diaria promedio 1–5 horas): Mantener los ejes XY cada 2 meses; mantener el eje Z cada 4 meses.
-
Uso de baja frecuencia (impresión diaria promedio < 1 hora): Mantener los ejes XY cada 3 meses; mantener el eje Z cada 5 meses.
Materiales Necesarios
- Aceite lubricante
- Grasa
- Tela no tejida
- Alcohol
- Guantes
Lubricación y Mantenimiento del Eje X

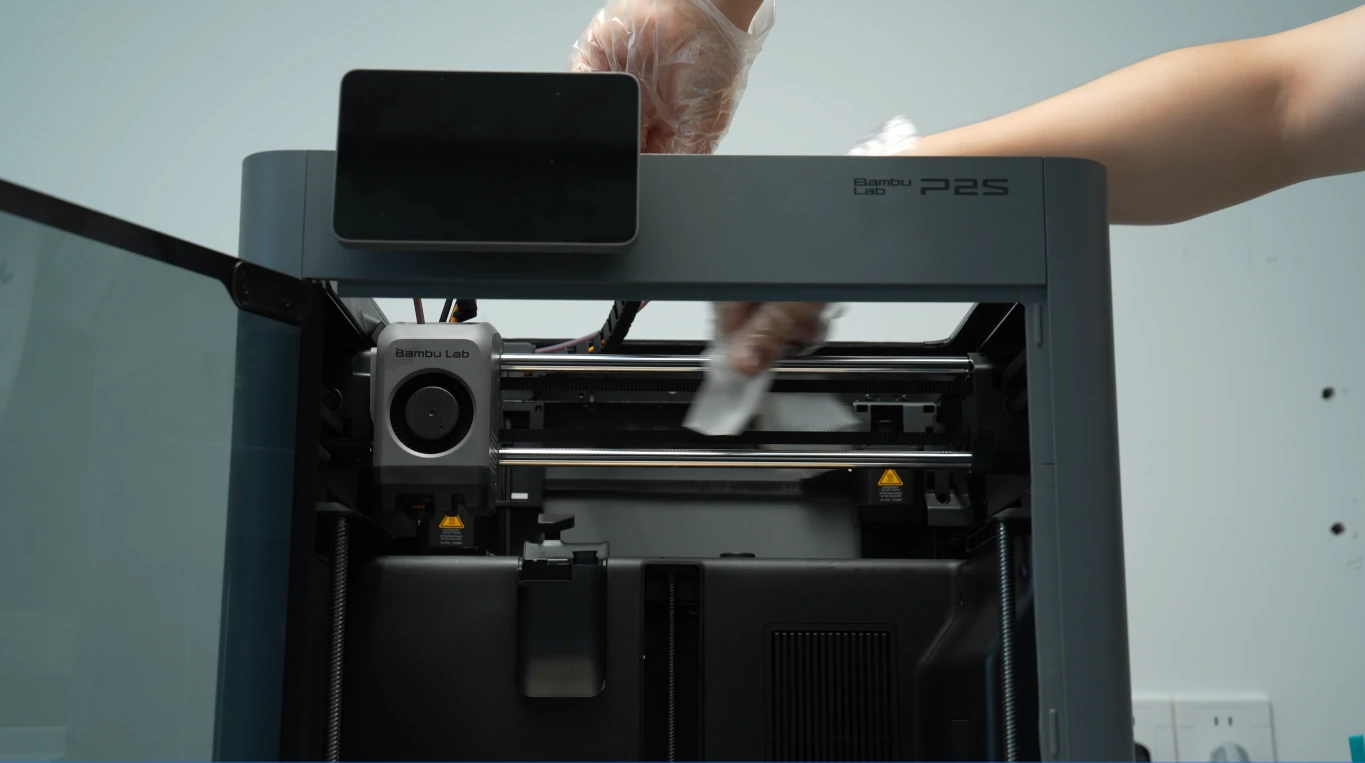

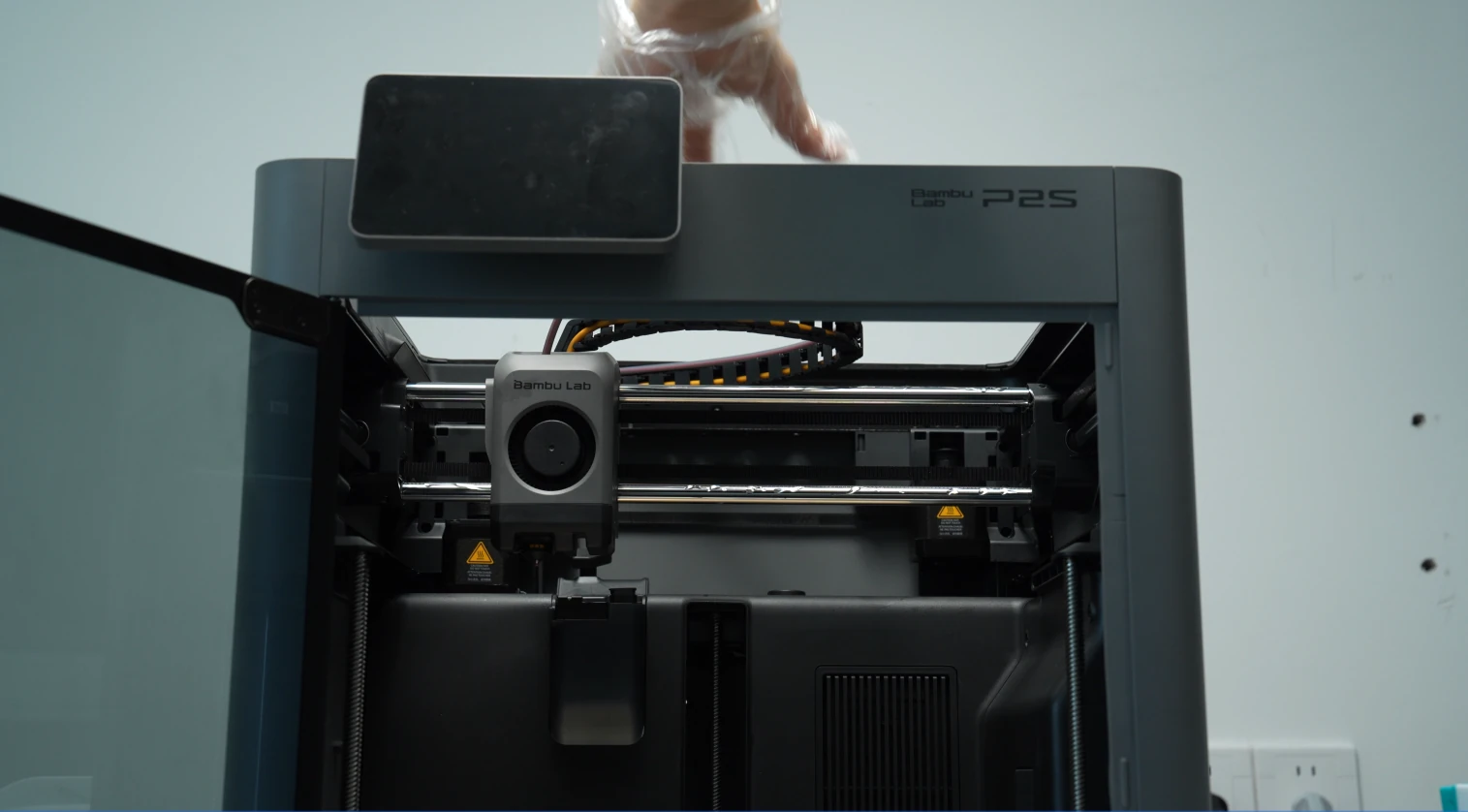

Limpie los ejes X a lo largo de su longitud hasta que no queden manchas visibles de aceite ni residuos de filamento. Al mismo tiempo, inspeccione las correas; si están sucias, limpie con una tela no tejida.

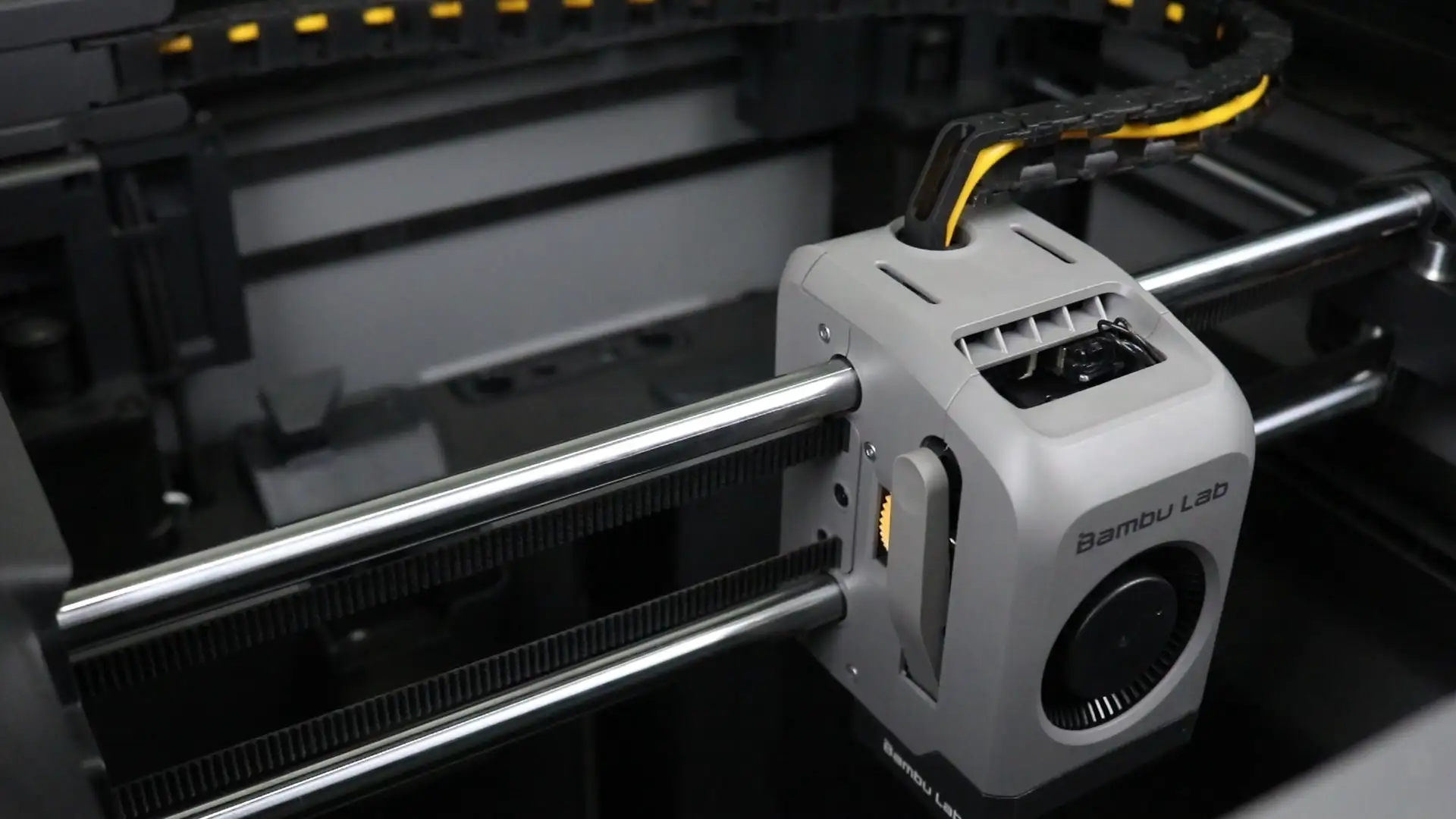

Aplique aceite lubricante de manera uniforme a lo largo del eje utilizando el método de gotas (1–2 gotas cada 5 cm). Deben tratarse ambos ejes superior e inferior.
No aplicar grasa lubricante

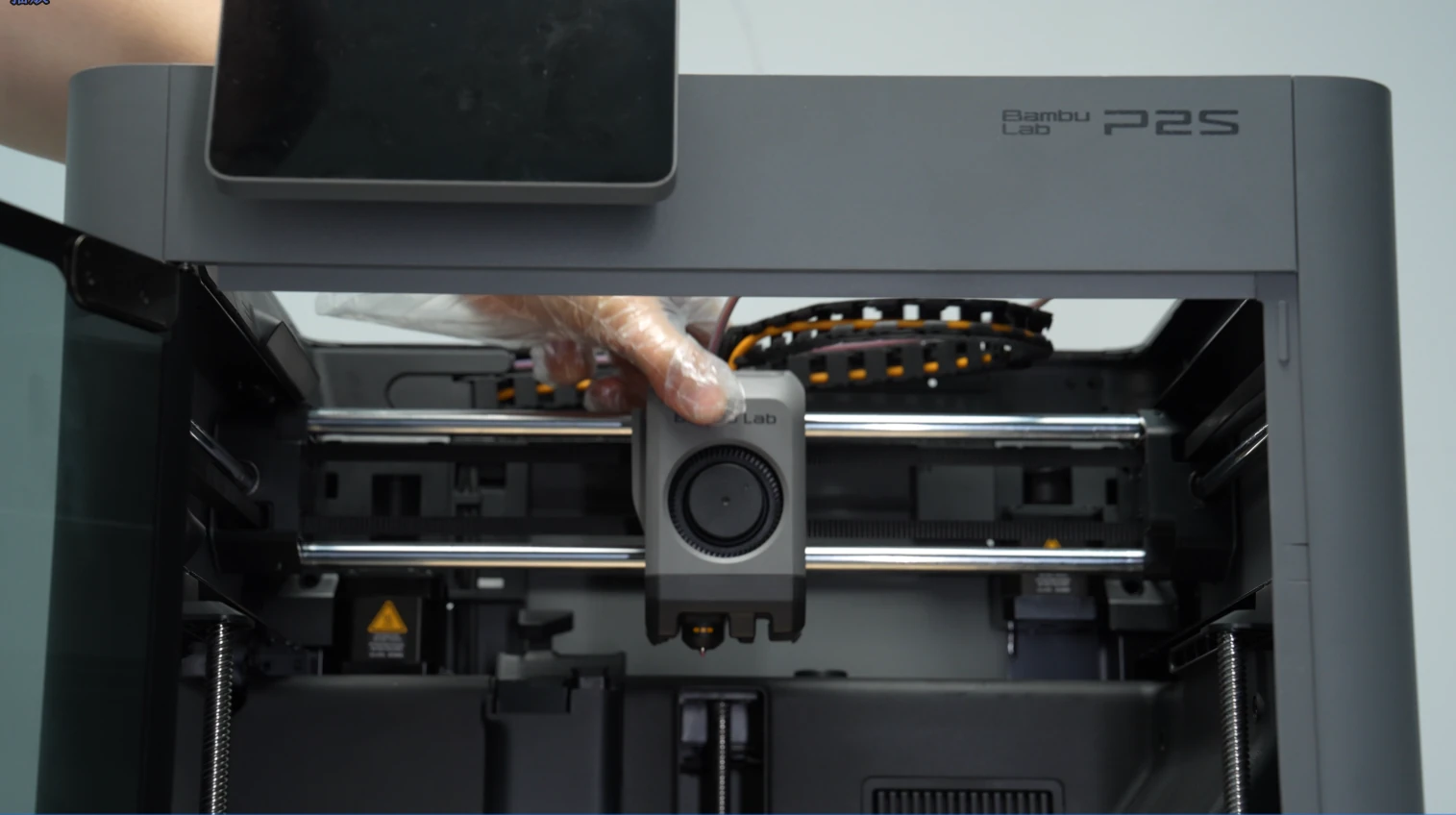

Mueva manualmente el cabezal de atrás hacia adelante a lo largo de todo el eje X 3–5 veces para asegurar que el aceite forme una película uniforme en el eje.
Posteriormente, limpie suavemente los extremos de los ejes con una tela sin pelusa para eliminar el exceso de aceite y evitar la acumulación de polvo.
Mantenga una velocidad lenta al mover el cabezal para garantizar que la camisa de grafito absorba completamente el aceite lubricante. Si la velocidad es demasiado rápida, el aceite lubricante podría ser empujado directamente hacia la estructura principal, afectando el efecto de lubricación.
Lubricación y Mantenimiento del Eje Y

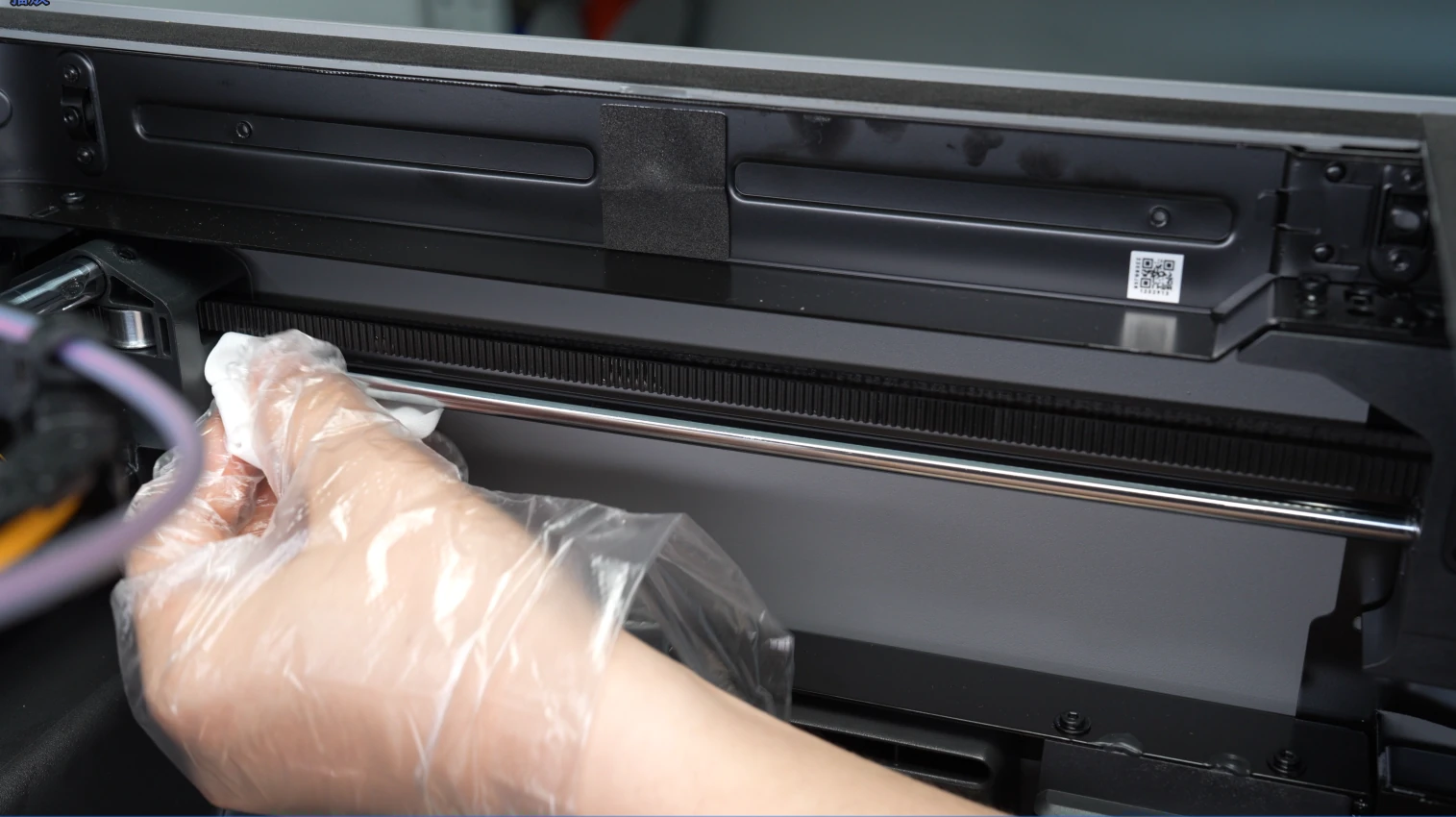

Utilice una tela no tejida humedecida con alcohol para limpiar ambos lados de los ejes Y.
Después de limpiar, aplique aceite lubricante a los ejes (misma cantidad que para el eje X).
No aplicar grasa lubricante
Mueva manualmente el cabezal de atrás hacia adelante a lo largo del eje Y 3–5 veces para permitir que el aceite penetre en los rodamientos.
Si hay exceso de aceite, elimine el excedente con una tela sin pelusa.
Lubricación y Mantenimiento del Eje Z
ℹ️ Nota: En casos raros, la correa Z puede generar un ruido chirriante durante el movimiento. Aplicar una pequeña gota de aceite en el punto de contacto entre la correa y el rodillo de tensión de la correa Z puede ayudar a reducir el ruido. Use solo una cantidad mínima. La lubricación excesiva puede causar un funcionamiento incorrecto del eje Z.
Encienda la impresora, ejecute el comando “Home” en el panel de control, espere hasta que la placa de impresión regrese a su posición mecánica de origen, luego use el botón de abajo para bajar la placa al punto más bajo.

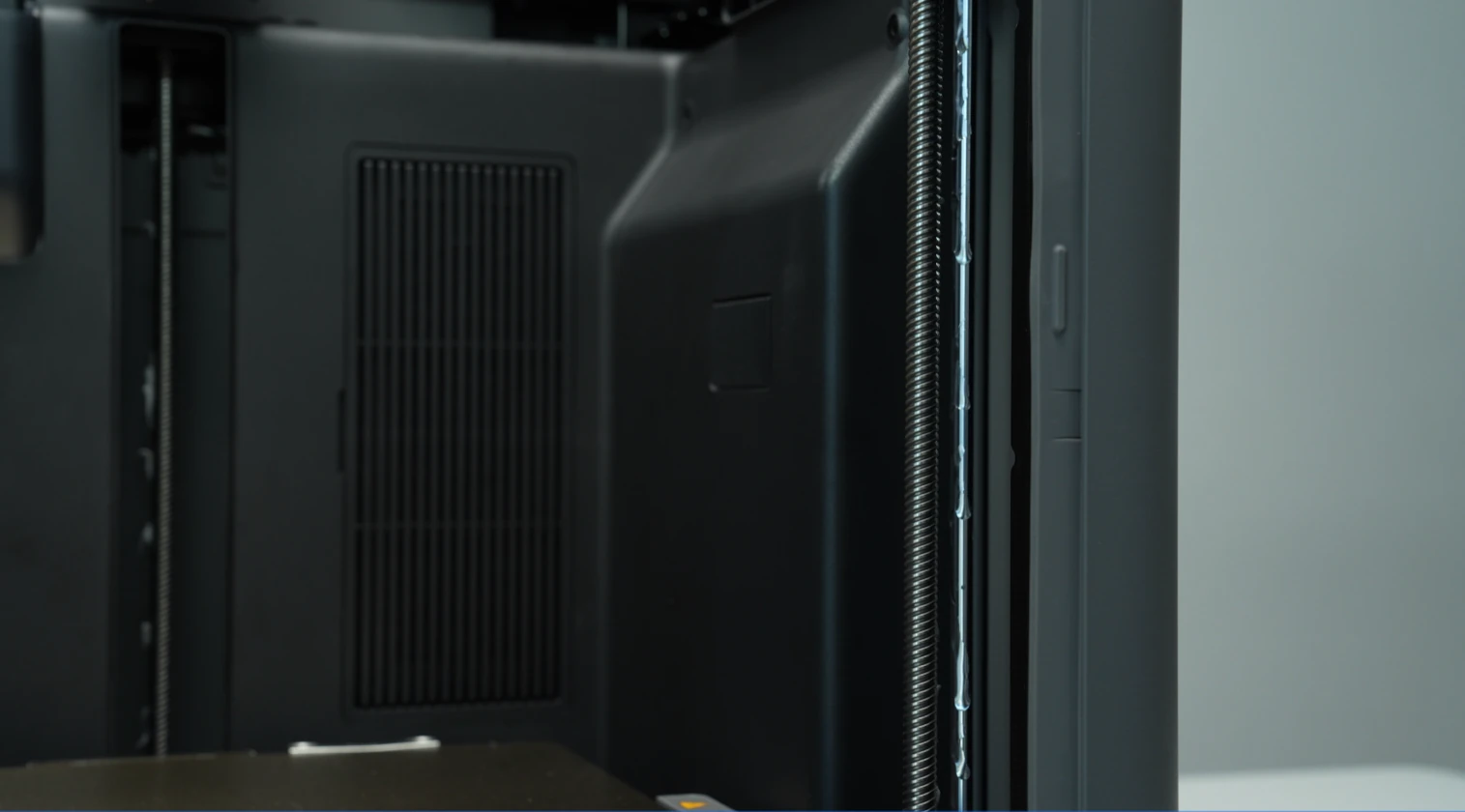

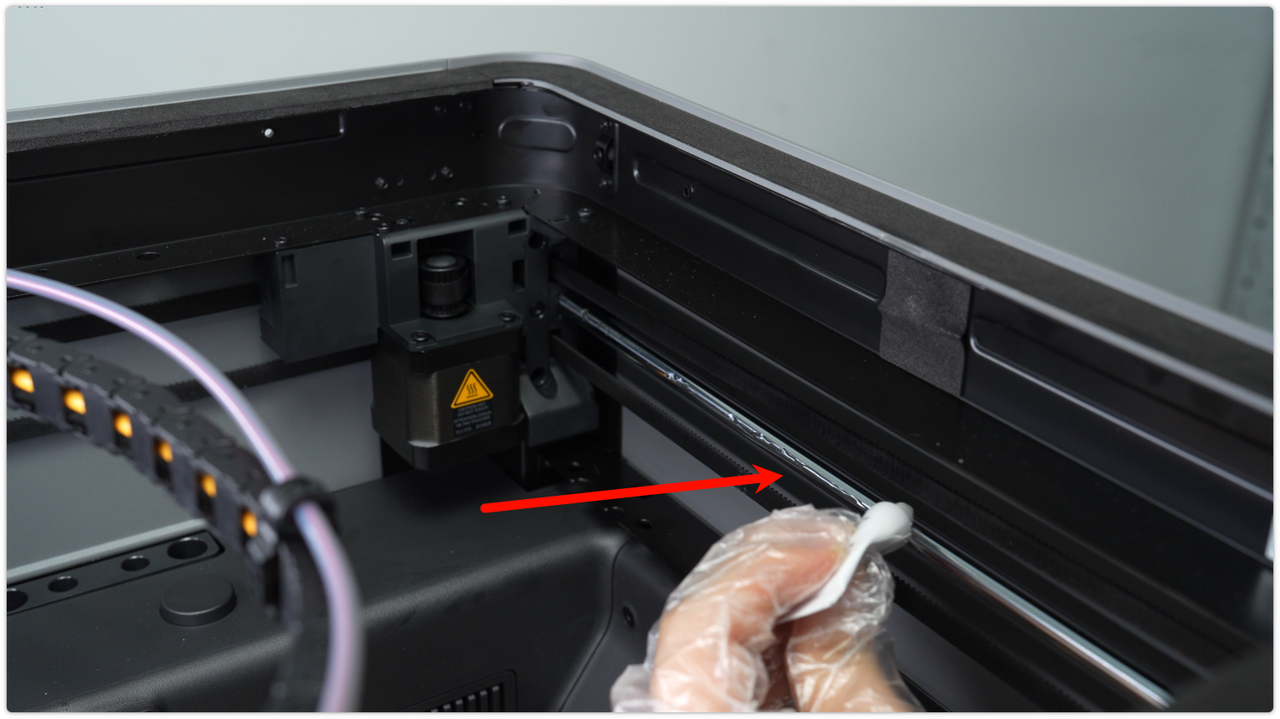

Utilice una tela no tejida humedecida con alcohol para limpiar los husillos Z izquierdo y derecho, las guías lineales y el husillo trasero de la cama. Asegúrese de no dejar residuos en las ranuras de rosca. Preste especial atención al tuerca del husillo y su área de contacto; use pinzas para eliminar residuos de filamento si es necesario.
Aplique grasa de manera uniforme a los tres husillos y aceite lubricante a las guías lineales izquierda y derecha.
Posteriormente, utilice el panel de control para mover la cama desde la posición más baja hasta la más alta y viceversa 3–5 ciclos para distribuir uniformemente la grasa y el aceite.

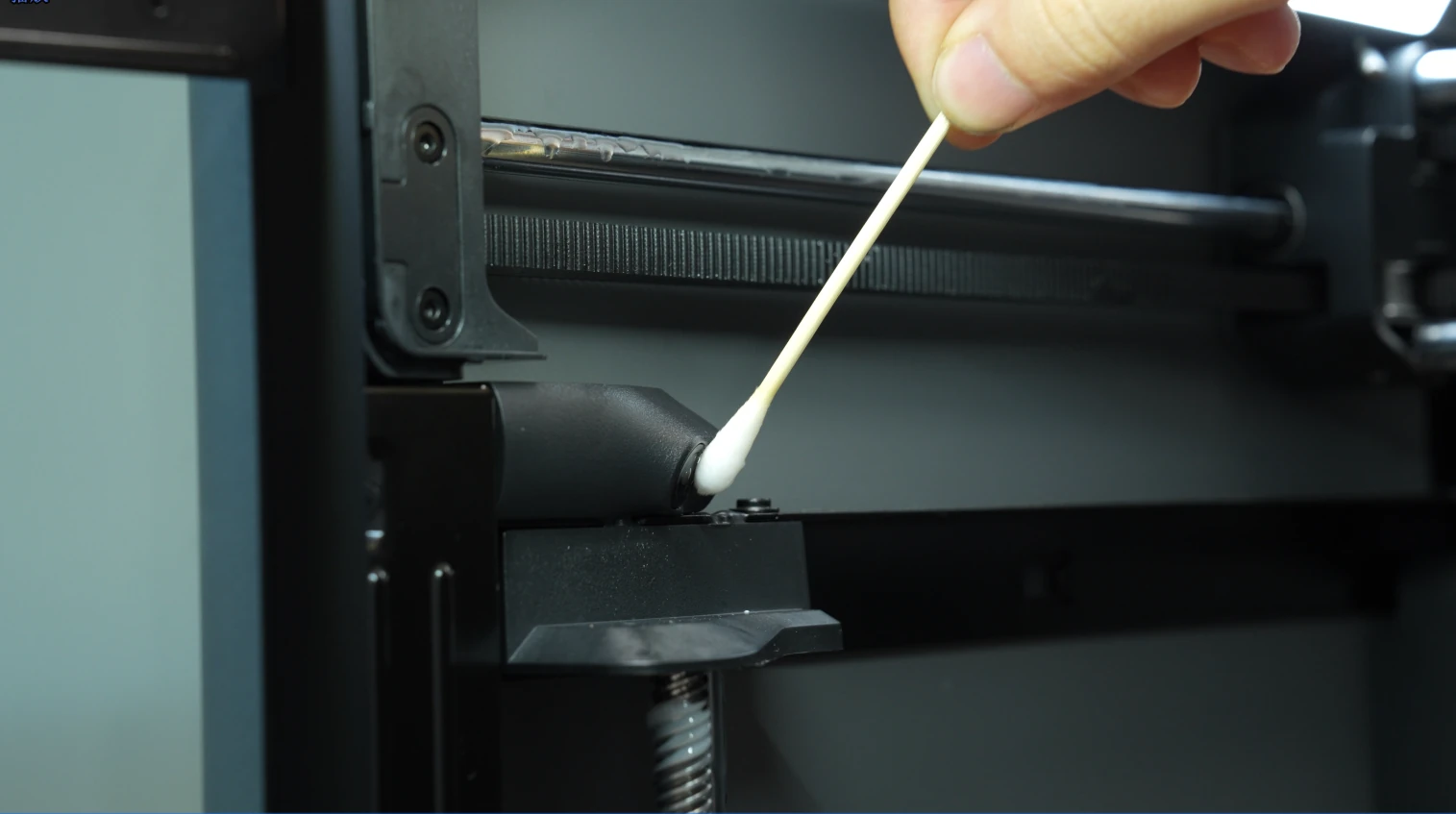

Lubrique los rodamientos del eje Z aplicando aceite en la parte inferior de los tres husillos. Limpie cualquier residuo con una tela no tejida si está presente.
Calibración Completa
Después de limpiar y lubricar los ejes XYZ, realice una calibración completa a través de la interfaz del dispositivo para garantizar una coordinación mecánica óptima. Esto incluye: cancelación de ruido de motores, compensación de vibraciones y nivelado automático de la cama.
Reemplazo del Filtro de Carbón Activado

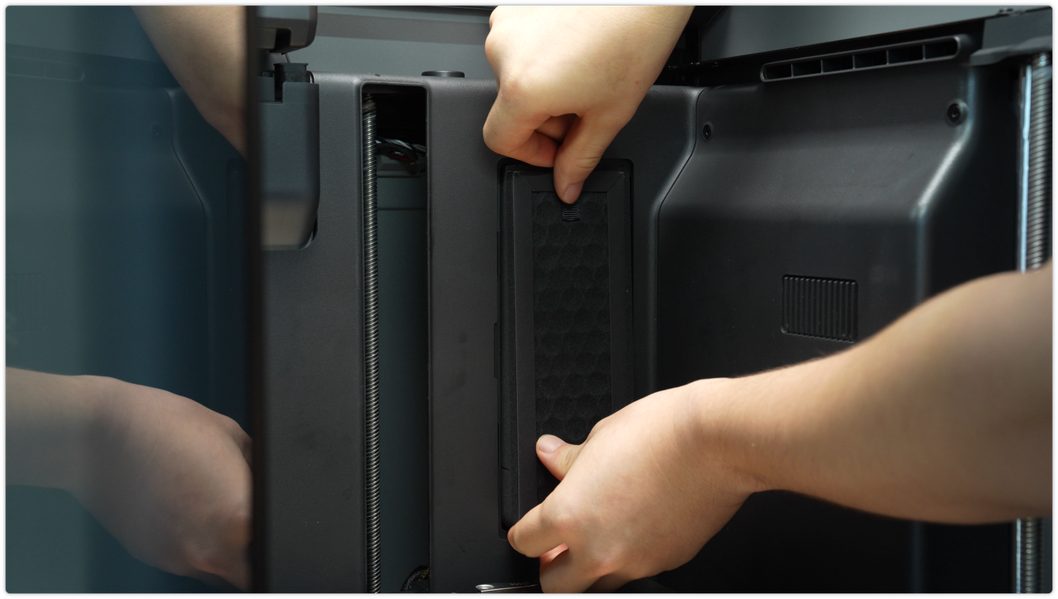

Reemplace el filtro cuando se ensucie profundamente para mantener la eficiencia de filtración. Abra la cubierta del filtro mediante el clip lateral y extraiga el filtro utilizando las asas superior e inferior.
Si la cubierta está contaminada con polvo o residuos y no puede limpiarse normalmente, enjuáguela bajo agua corriente y frote con un cepillo. Importante: Asegúrese de que esté completamente seca antes de reinstalarla, ya que cualquier humedad residual puede afectar los componentes electrónicos cercanos.
Limpieza del Extrusor
-

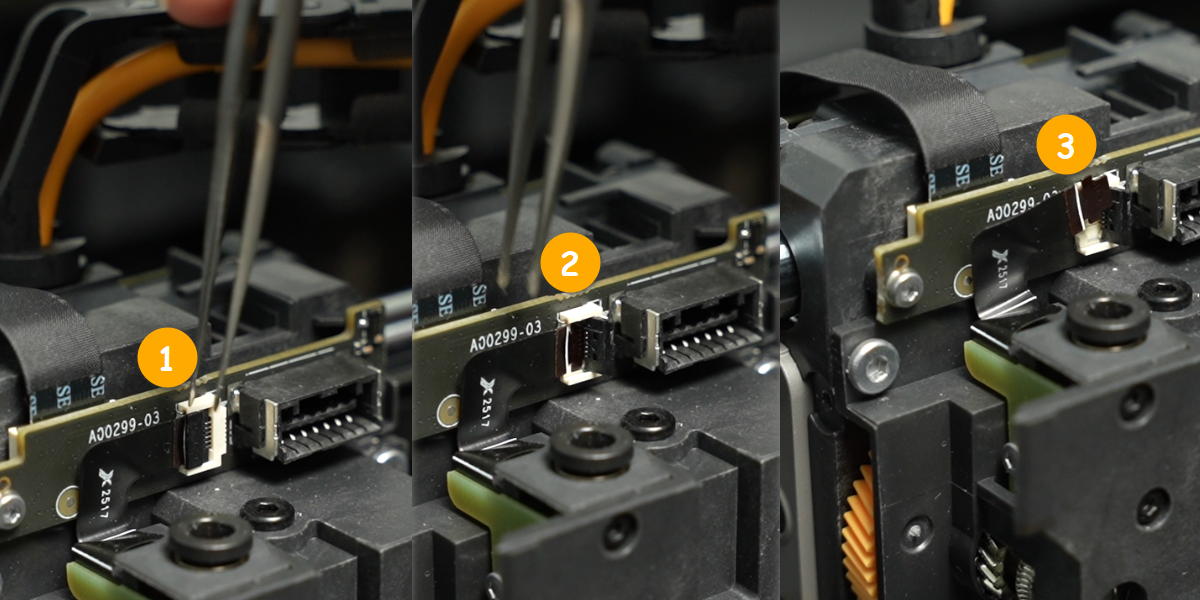

Utilice pinzas para abrir la cubierta del conector y desconectar el cable del sensor de filamento.
-
Retire 4 tornillos con una llave hexagonal H2.0 y desconecte el extrusor.
-
Retire 2 tornillos con una llave hexagonal H1.5 para desconectar el conjunto de la placa del sensor Hall.
El extrusor contiene piezas pequeñas; colóquelas en una superficie limpia con las ruedas dentadas hacia arriba.
-

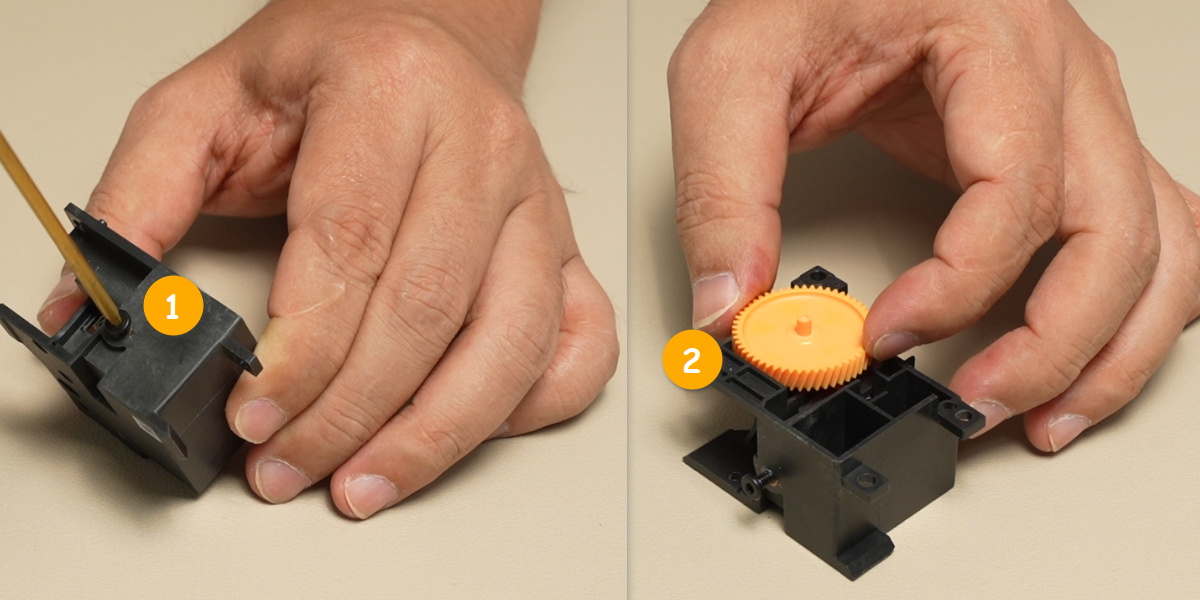

Afloje 1 tornillo con una llave hexagonal H2.0 y retire la rueda dentada amarilla.
-

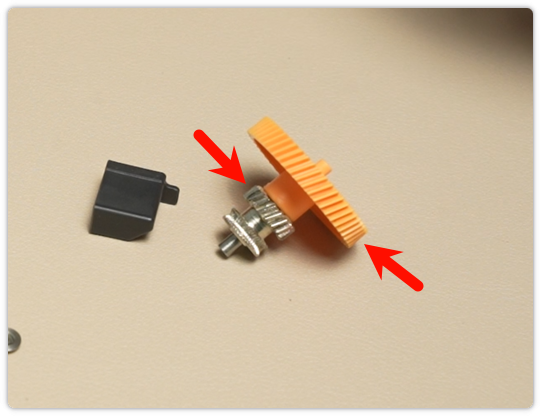

Aplique grasa en las dos posiciones de engranaje mostradas a continuación.
La desmontaje detallado del engranaje del extrusor se encuentra en la Guía de Desmontaje del Extrusor P2S.
Limpieza de la Boquilla
En la pantalla, caliente la boquilla hasta aproximadamente 250 °C, retire con cuidado y limpie con una toalla de papel limpia.
Use guantes resistentes al calor durante esta limpieza; tenga cuidado con quemaduras por alta temperatura.
Después de limpiar la boquilla, verifique en la pantalla que la temperatura del bloque calentador se mantenga en 250 °C, luego limpie la superficie del bloque calentador.
Los bloques calentadores H2S y P2S son estructuralmente similares; el procedimiento de limpieza es idéntico.
Mantenimiento de los Ventiladores del Cabezal
El cabezal del P2S está equipado con un ventilador de capa y un ventilador del hotend. El polvo puede acumularse en estos ventiladores después de un uso prolongado, lo que podría reducir la velocidad del ventilador.
- Herramientas de mantenimiento: Pinzas, cepillo, tela sin pelusa
- Procedimiento de mantenimiento: Limpieza

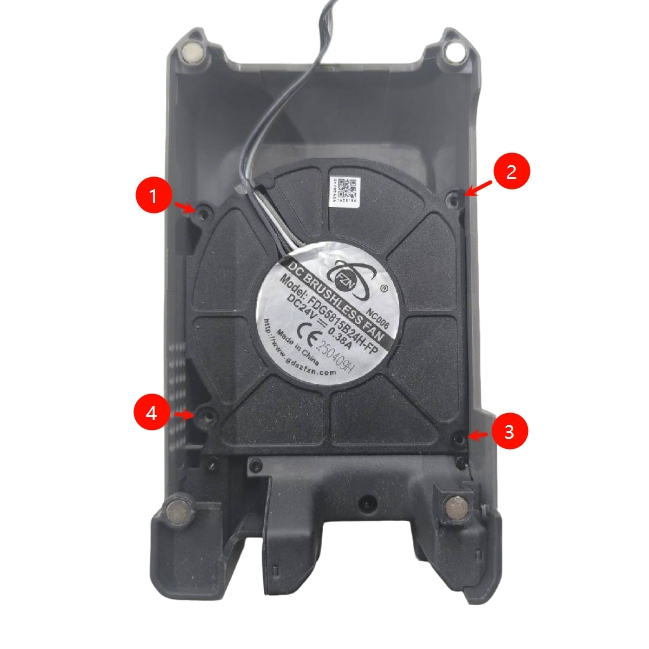

- Ventilador de Capa: Después de un uso prolongado, el polvo o residuos pueden acumularse dentro del ventilador. Retire los cuatro tornillos en la parte trasera, luego empuje suavemente el ventilador hacia afuera presionando las aspas con los dedos antes de limpiar.
- Ventilador del Hotend: Consulte la Guía de Reemplazo del Montaje de Calentamiento y Ventilador de Enfriamiento del Hotend para el P2S para retirar el ventilador del hotend. Verifique si hay residuos o polvo acumulado dentro del ventilador y límpielo según sea necesario.
Mantenimiento del Cortador del Cabezal

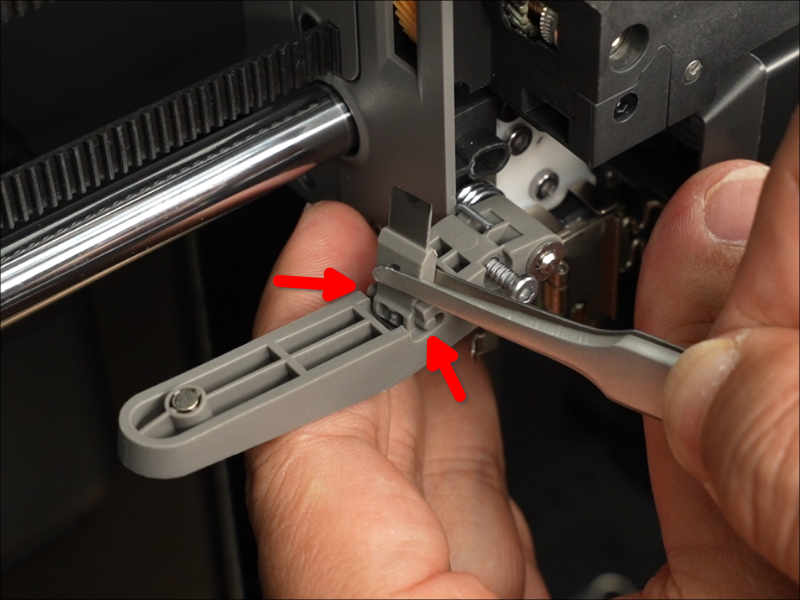

El cortador del cabezal trima el filamento durante los cambios de material. Las cuchillas pueden afilarse con el tiempo y deben revisarse regularmente.
- Para PLA/PETG/ABS/PC: revisar cada 8–12 bobinas. Reemplazar si está desafilada.
- Para filamentos abrasivos (PA+CF/PA+GF/PPA+CF): revisar cada 4–10 bobinas. Reemplazar si está desafilada.
Pasos detallados de reemplazo: Guía de Reemplazo de Cuchilla del Cortador
Limpieza de la Cámara de Vista en Vivo
Después de un uso prolongado, las partículas VOC pueden acumularse en la lente de la cámara, causando vistas remotas borrosas. Limpie la cámara cada 6 meses.
Reemplazo de la Alfombrilla de Limpieza de Boquilla

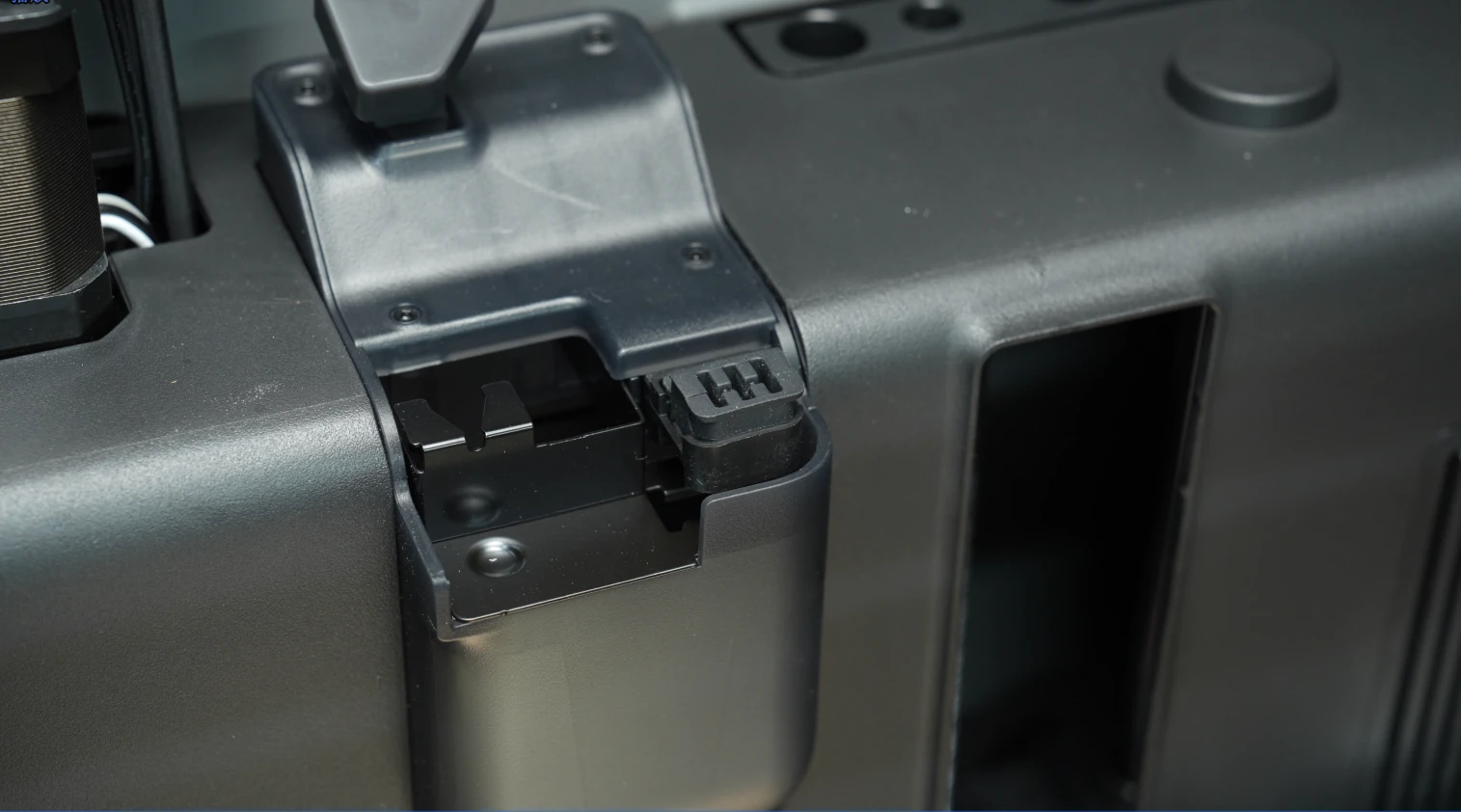

La alfombrilla de limpieza de boquilla elimina material residual de la boquilla. Reemplácela si está dañada o deformada para mantener la limpieza de la boquilla.
Notas Finales
