Fenómeno
Durante la preparación para imprimir, la temperatura de la cama caliente no aumenta, o la cama caliente no se calienta después de establecer una temperatura para la cama caliente.
Causas y soluciones
Las causas principales y soluciones para temperaturas anormales de la cama caliente son las siguientes:
- Verificar el valor de resistencia de la cama caliente → Anormal → La cama caliente podría tener componentes quemados o un circuito abierto → Es necesario reemplazar la cama caliente;
- Verificar el estado de conexión del cable de alimentación y el cable que conecta la placa MC con la placa de alimentación AC → Mala conexión → Reconectar el cable (o los cables);
- Verificar la conducción del cable de alimentación de la cama caliente → El cable de alimentación está dañado → Reemplazar el cable de alimentación (o reemplazar la cama caliente);
- Verificar la placa de alimentación AC → Los componentes de la placa de alimentación AC están dañados (se confirma que la cama caliente y el cable de alimentación están normales) → Reemplazar la placa de alimentación AC.
Advertencia de seguridad y estado de la máquina antes de iniciar la operación
-
La cama caliente se calienta directamente con electricidad de la red, existiendo peligro de alta tensión. Es necesario asegurarse de que la reparación se realice con la alimentación apagada.
-
Si se detecta que la cama caliente (placa de alimentación AC) está quemada, verificar simultáneamente si la placa de alimentación AC (cama caliente) se encuentra en buen estado.
Herramientas necesarias
- Llave Allen H2.0
- Multímetro
- Pinzas

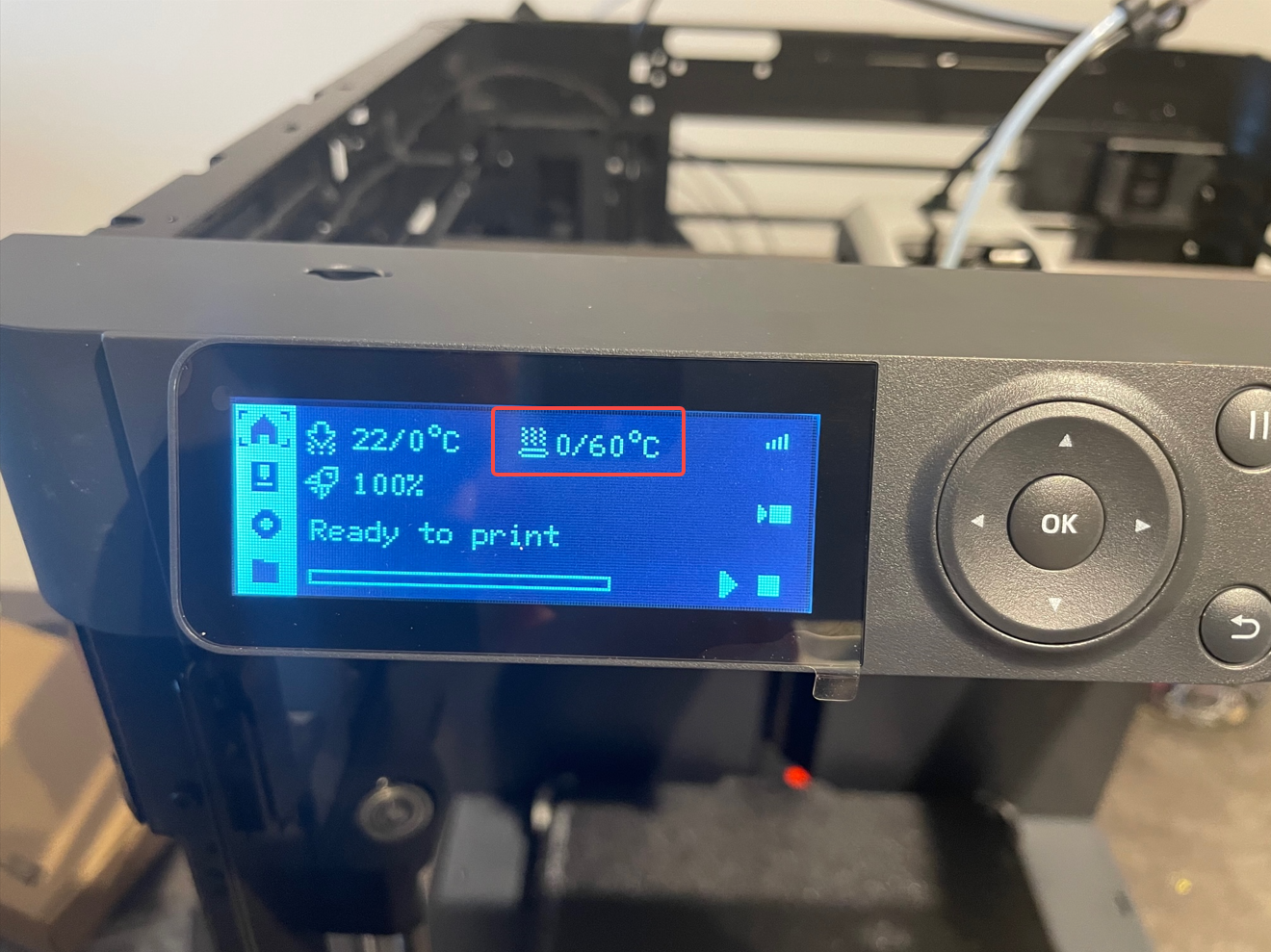

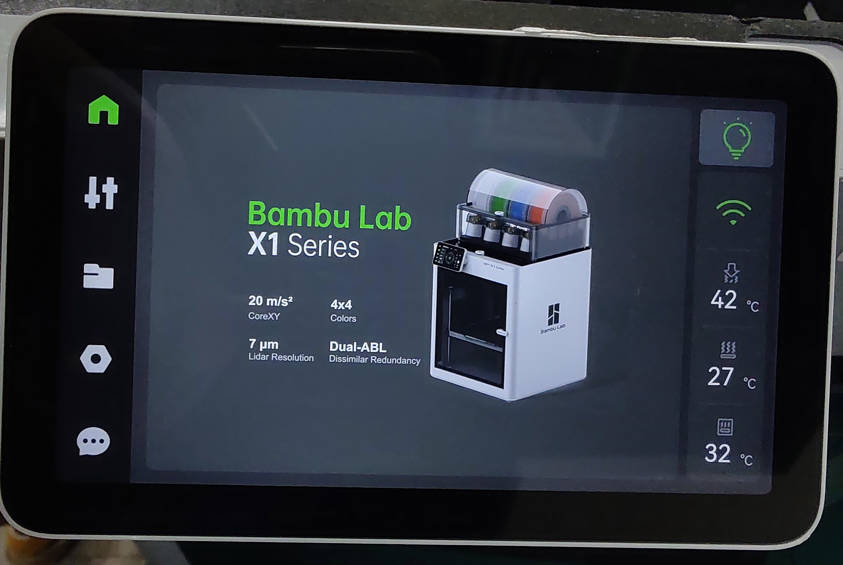

Escenario uno - La temperatura de la cama caliente se muestra como 0
Sugerencias de solución
- Verificar el estado de conexión del NTC de la cama caliente;
- Verificar el estado de conexión del cable de conexión desde la cama caliente hasta la placa MC.
Nota: Los conectores de estos dos cables están fijados con gel de silicona blanco. Si no hay inclinación evidente o extracción de pines, simplemente presionar nuevamente; al necesitar desconectarlos, se puede usar un secador de pelo para calentar el gel de silicona y reducir su dureza, luego retirar el gel de silicona o desconectar los cables.
Guía de operación (desmontaje e inspección)
Paso 1 - Levantar la cama caliente

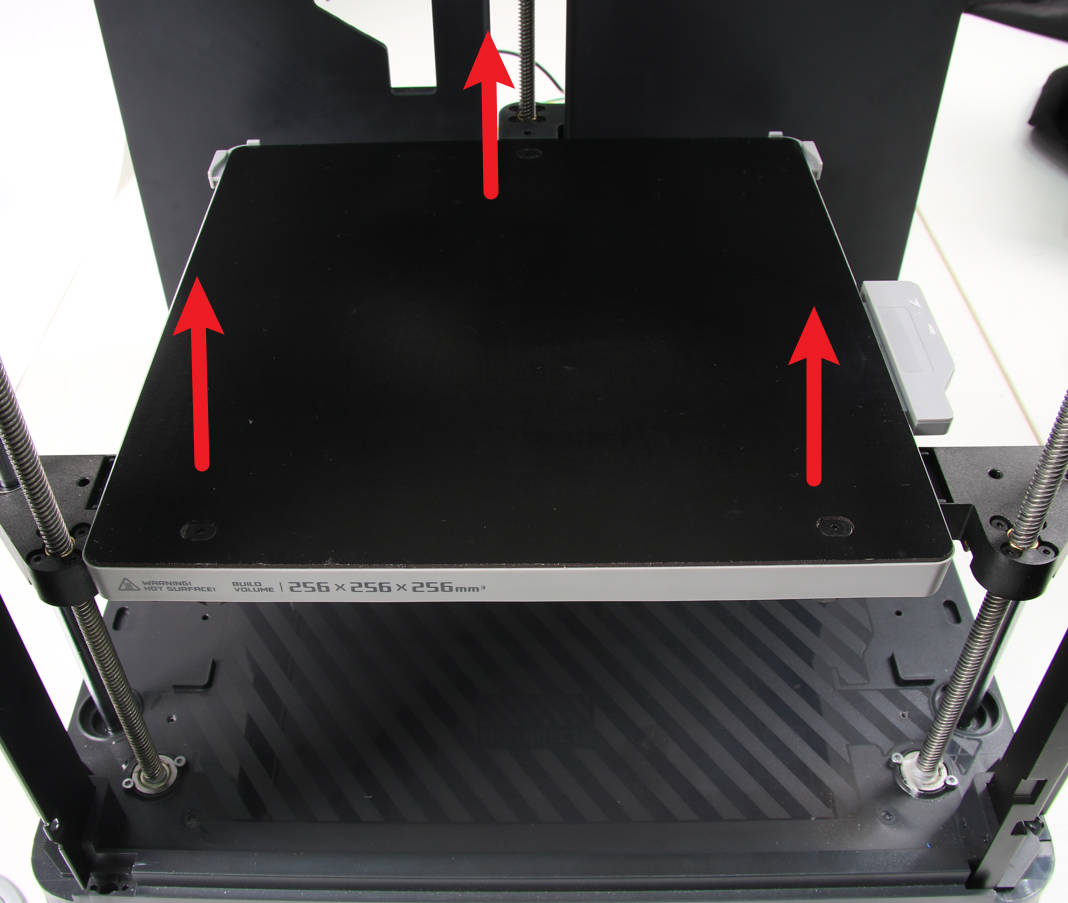

Inclinando la impresora y tirando de la correa del eje Z, levantar la cama caliente hasta ⅔ de la altura total del tornillo para dejar espacio para el procesamiento.
Paso 2 - Retirar los tornillos de pretensión de la cama caliente

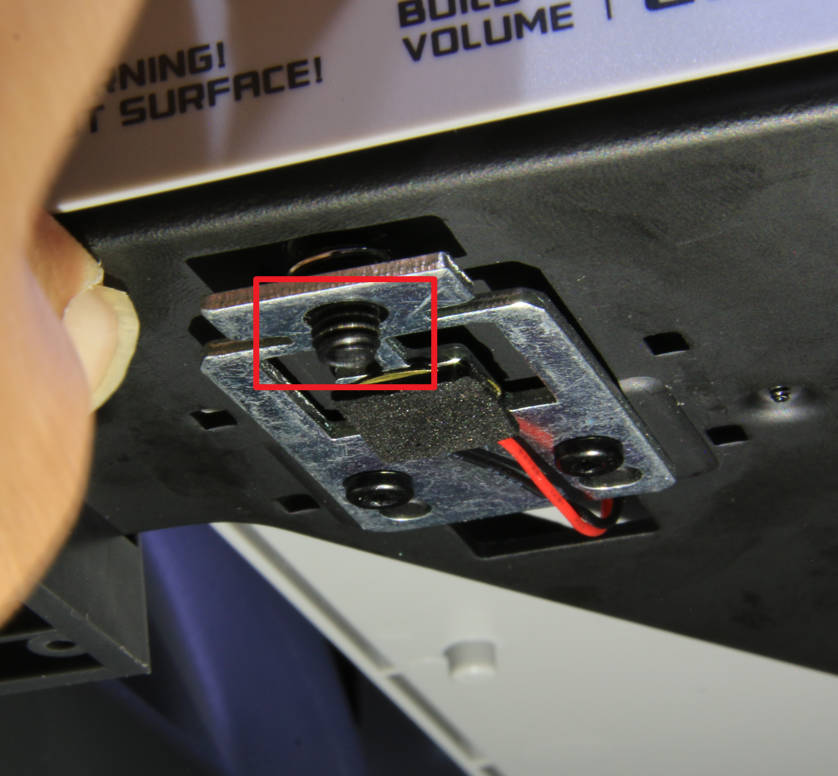

Desenroscar los 3 tornillos de pretensión para liberar la cama caliente del soporte metálico. Tenga en cuenta que también hay un anillo de goma encima de cada tornillo.
Paso 3 - Abrir la cama caliente

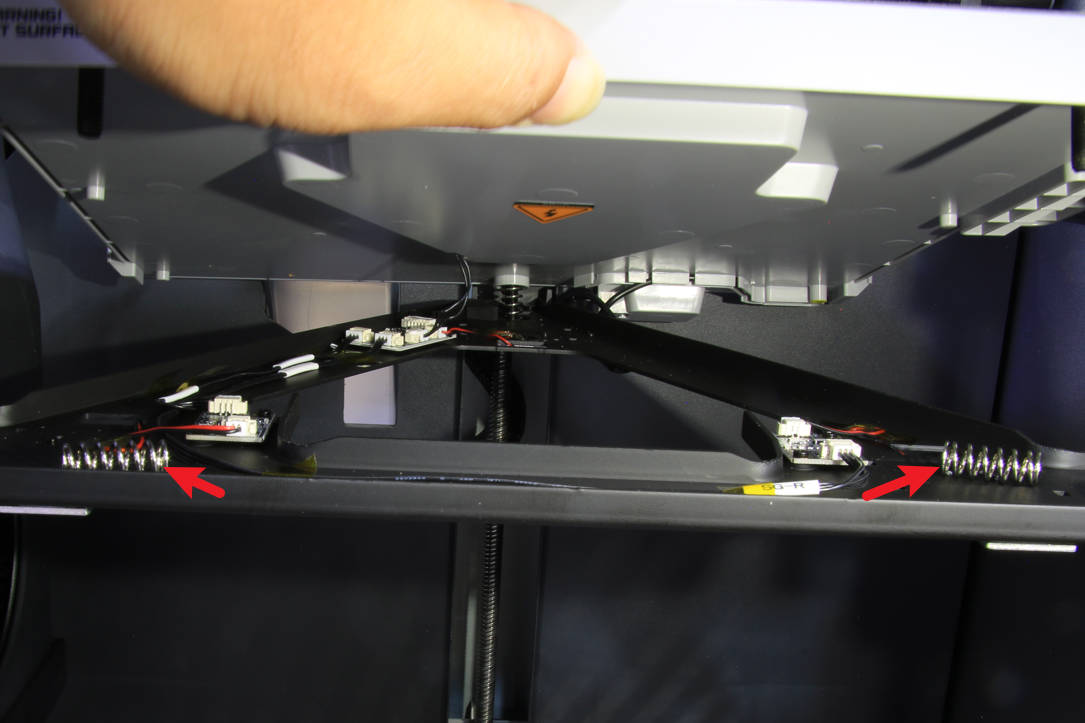

Abrir la cama caliente con cuidado debido a los cables internos, y retirar los resortes de pretensión sueltos.
Paso 4 - Verificar el estado de conexión
Durante este paso, se puede verificar simultáneamente la conexión entre la cama caliente y la placa MC, y el cable NTC. El conector de 2 PIN es para el cable NTC. Es necesario verificar si los conectores están sueltos y si los cables están sueltos.
Paso 5 - Retirar el panel trasero

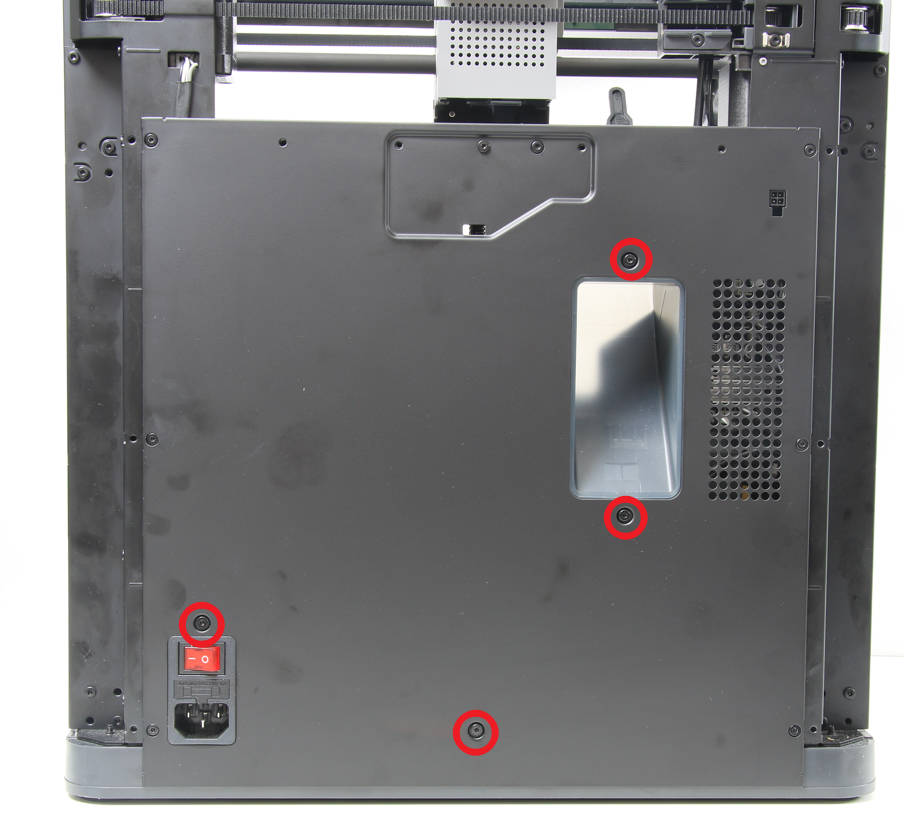

- Retirar 4 tornillos de rosca gruesa con una llave Allen H2.0.

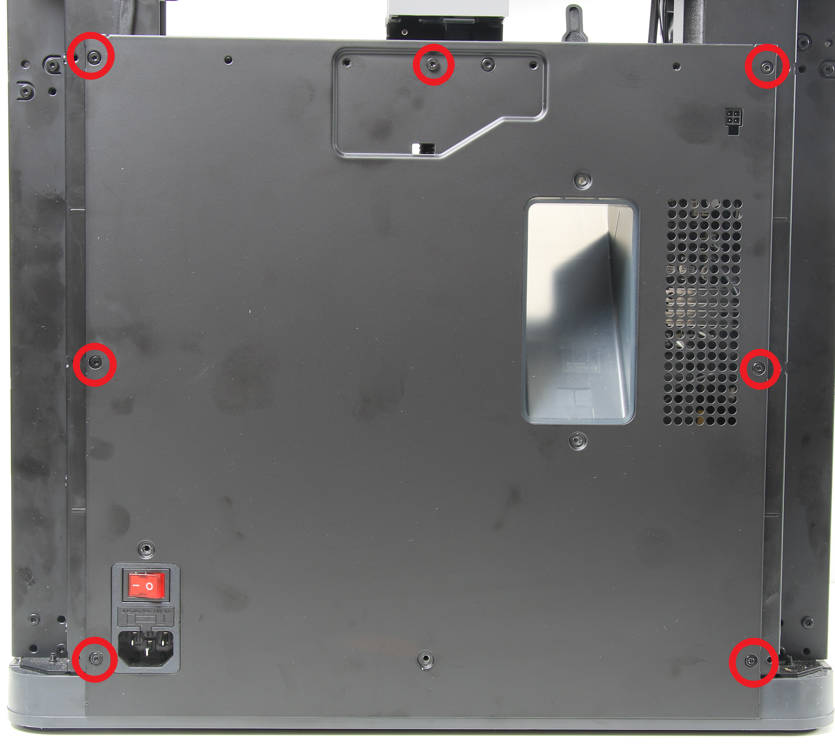

- Retirar 7 tornillos de rosca fina con una llave Allen H2.0.
- Retirar el panel trasero de la impresora.
Paso 6 - Verificar el conector en la placa MC

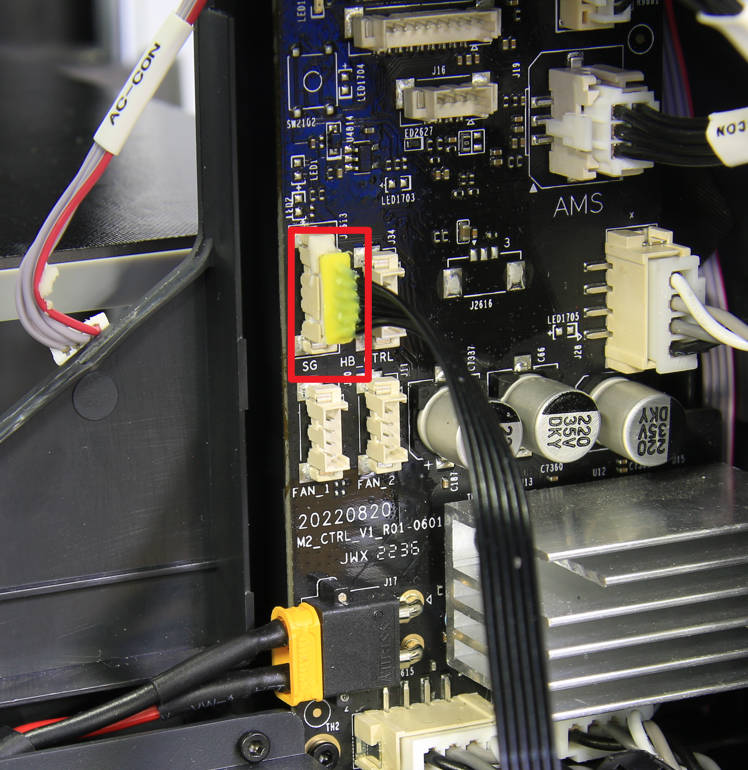

Verificar el estado del cable de conexión en la placa MC, y confirmar que la conexión no esté suelta y que no haya pines retirados. Después de verificar y confirmar, se puede reconectar la alimentación y encender la impresora para confirmar si la temperatura de la cama caliente ya no se muestra como 0. Si el fallo no se elimina, es necesario verificar el estado de conexión de la cama caliente.
Si el fallo persiste, es necesario contactar al equipo de servicio para confirmación.
Guías de montaje
Paso 1 - Instalar los resortes de pretensión

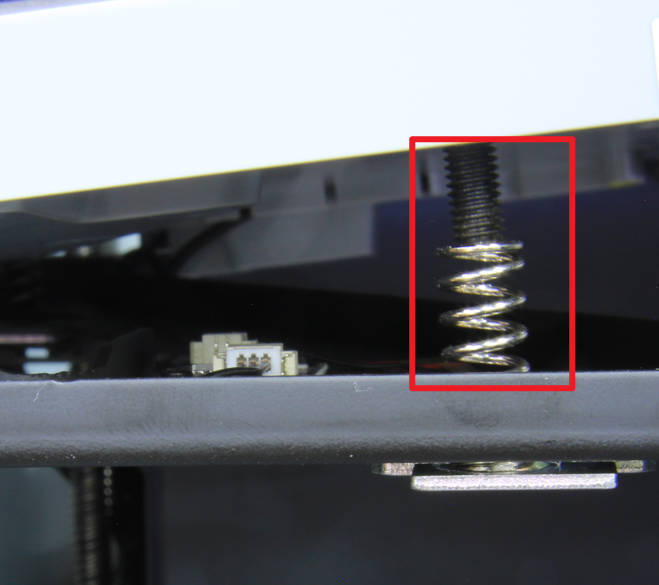

Sostener la parte superior de la cama caliente, e instalar los resortes de pretensión en los tornillos de la cama caliente uno por uno.
Paso 2 - Montar la cama caliente
Ahora se puede cerrar la cama caliente y montarla junto con el soporte. Presionar suavemente desde la parte superior de la cama caliente, y confirmar que los tres pasadores puedan pasar a través de los agujeros del soporte del sensor.
Paso 3 - Bloquear los tornillos de pretensión
Colocar el anillo de goma en los 3 tornillos de pretensión y luego enroscarlos de manera uniforme, poco a poco. NO bloquearlos aún. Continuar enroscando los tornillos de manera uniforme, hasta que los pasadores queden alineados con el fondo de los tornillos (ver imagen a continuación).
Paso 4 - Instalar el panel trasero
- Instalar el panel trasero en la parte posterior de la impresora;
- Bloquear los 7 tornillos de rosca fina;
- Bloquear los 4 tornillos de rosca gruesa.
Escenario dos - La temperatura de la cama caliente no se muestra como 0
Esta situación suele deberse a una alimentación eléctrica anormal de la cama caliente, lo que provoca que la cama caliente no se caliente.
Sugerencias de solución
- Verificar el estado de conexión del cable de alimentación de la cama caliente;
- Verificar la salida de la placa de alimentación AC (se requieren conocimientos básicos de electricidad).
Guía de operación (desmontaje e inspección)
Paso 1 - Levantar la cama caliente
Para facilitar este proceso, es necesario levantar la cama caliente: inclinar la impresora y tirar de la correa del eje Z para levantar la cama caliente hasta 2/3 de su altura.
Paso 2 - Verificar la resistencia de la cama caliente
Retirar los 2 tornillos como se muestra en la imagen, retirar la cubierta, y usar un multímetro para medir el valor de resistencia de los dos terminales. Si el valor de resistencia está entre 40 y 60 ohmios, la cama caliente está normal, y se puede pasar al siguiente paso; de lo contrario, es necesario reemplazar la cama caliente. Consulte Cama caliente.
Paso 3 - Retirar el panel trasero
- Retirar 4 tornillos de rosca gruesa con una llave Allen H2.0.
- Retirar 7 tornillos de rosca fina con una llave Allen H2.0.
- Retirar el panel trasero de la impresora.

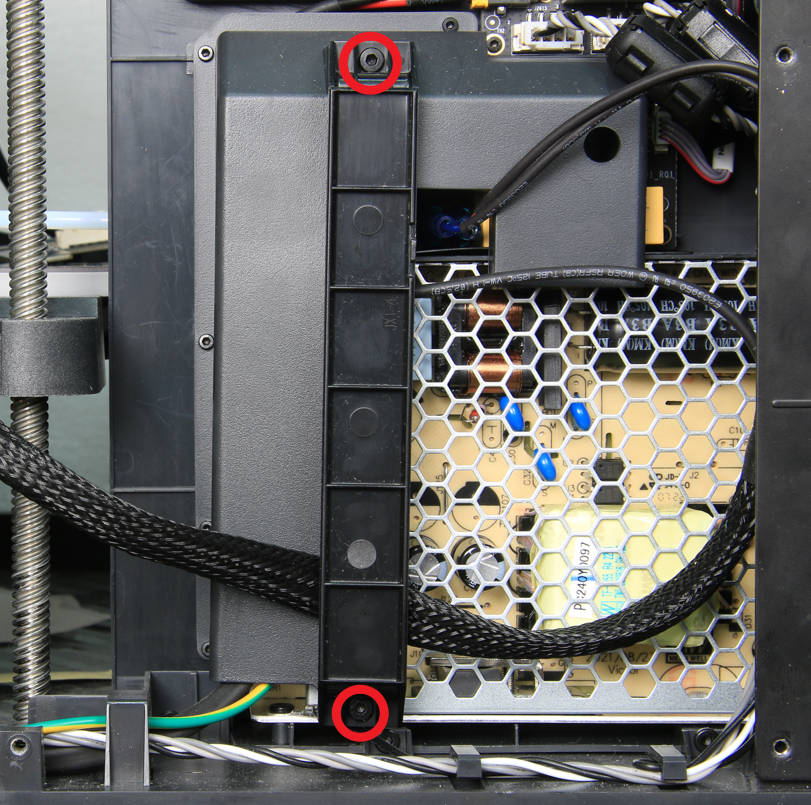

Paso 4 - Retirar la cubierta del cable
Usar una llave Allen H2.0 para retirar los 2 tornillos y retirar la cubierta del cable.

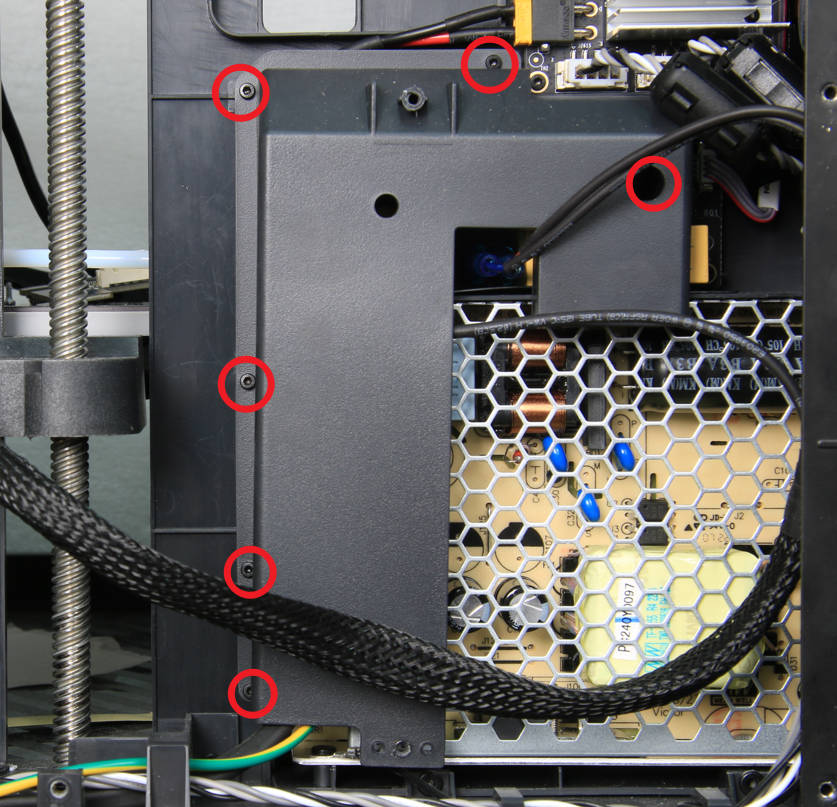

Paso 5 - Retirar el soporte del cable
Usar una llave Allen H1.5 para retirar los 6 tornillos y retirar el soporte del cable.
Paso 6 - Verificar las conexiones de cable
Verificar el estado de conexión del cable de alimentación y el cable que conecta la placa MC con la placa de alimentación AC, para confirmar que la conexión esté normal sin aflojamiento ni desviación. Luego, pasar al siguiente paso.
Paso 7 - Verificar el cable de alimentación de la cama caliente

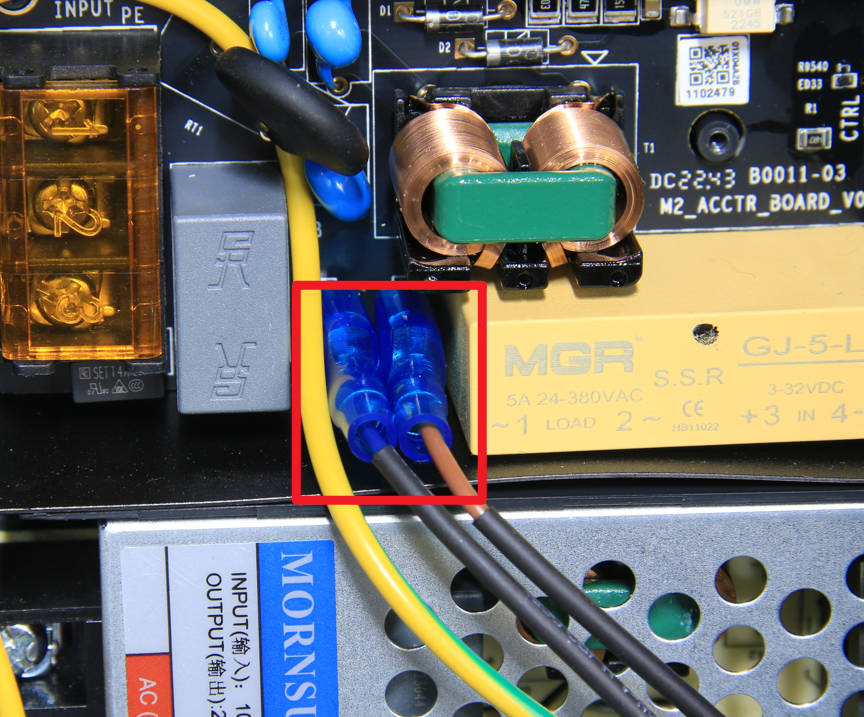

Retirar las dos fundas de silicona azules y medir el valor de resistencia con un multímetro.
- Si el valor de resistencia está entre 40 y 60 ohmios, el cable de alimentación está normal, y se puede pasar al siguiente paso.
- Si el valor es diferente, significa que el cable de alimentación está defectuoso y necesita ser reemplazado (o la cama caliente necesita ser reemplazada). Consulte Cama caliente.
Advertencia: Después de medir, restablecer las fundas de silicona azules para mantener aislados los conectores.

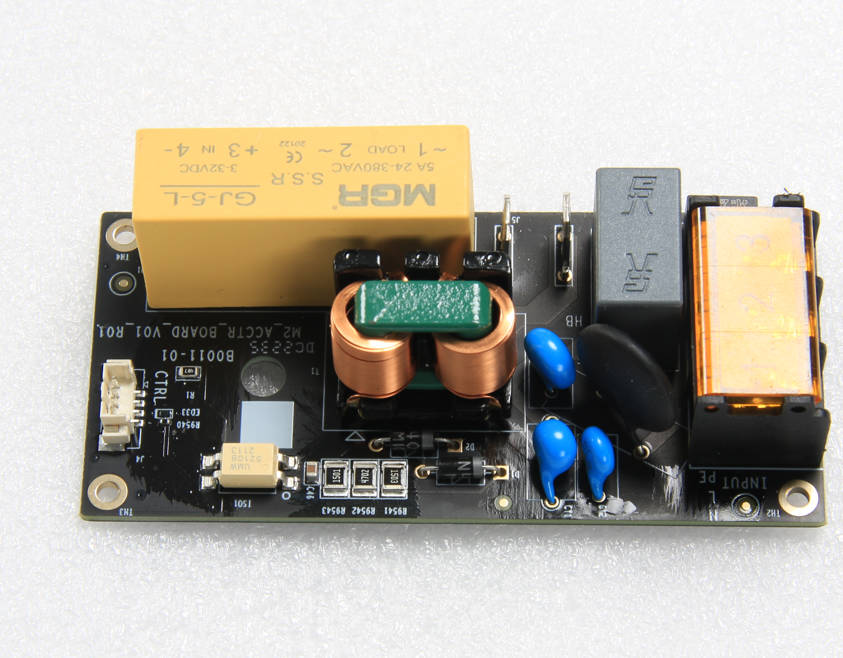

Paso 8 - Verificar la placa de alimentación AC
Si los pasos anteriores están normales, se confirma que la placa de alimentación AC está defectuosa y debe ser reemplazada.
Por supuesto, si la placa de alimentación AC presenta daños visibles, esto también puede utilizarse para determinar que la placa de alimentación AC está dañada y necesita ser reemplazada. Consulte Placa AC.
Guías de montaje
Instalar el soporte del cable
Instalar el soporte del cable en la impresora, evitando los cables, y ajustar los 6 tornillos.
Instalar la cubierta del cable
Instalar la cubierta del cable y ajustar los 2 tornillos.
Instalar el panel trasero
- Instalar el panel trasero en la parte posterior de la impresora;
- Bloquear los 7 tornillos de rosca fina;
- Bloquear los 4 tornillos de rosca gruesa.
