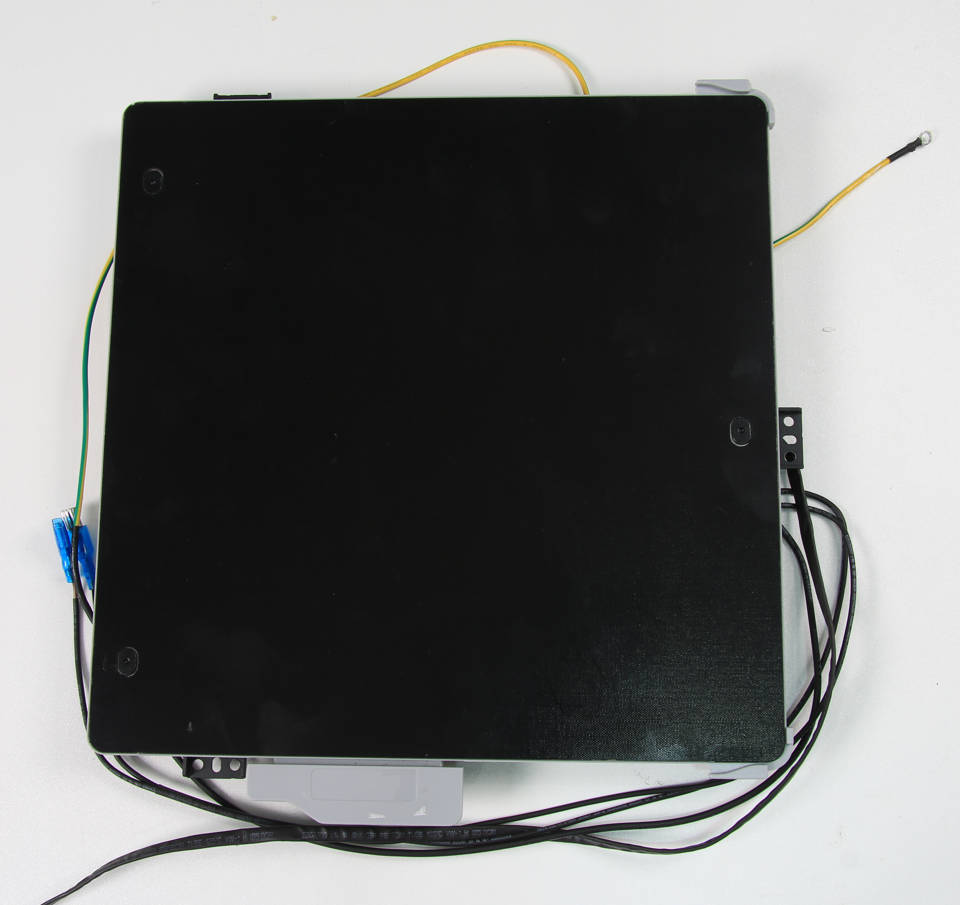

Cama caliente
Herramientas
- Llave allen H2.0/H1.5
- Pinzas
Preparaciones
Desconectar la fuente de alimentación.
Retiro
Paso 1 - Retirar el panel trasero, el conducto de purga y la cubierta de gestión de cables

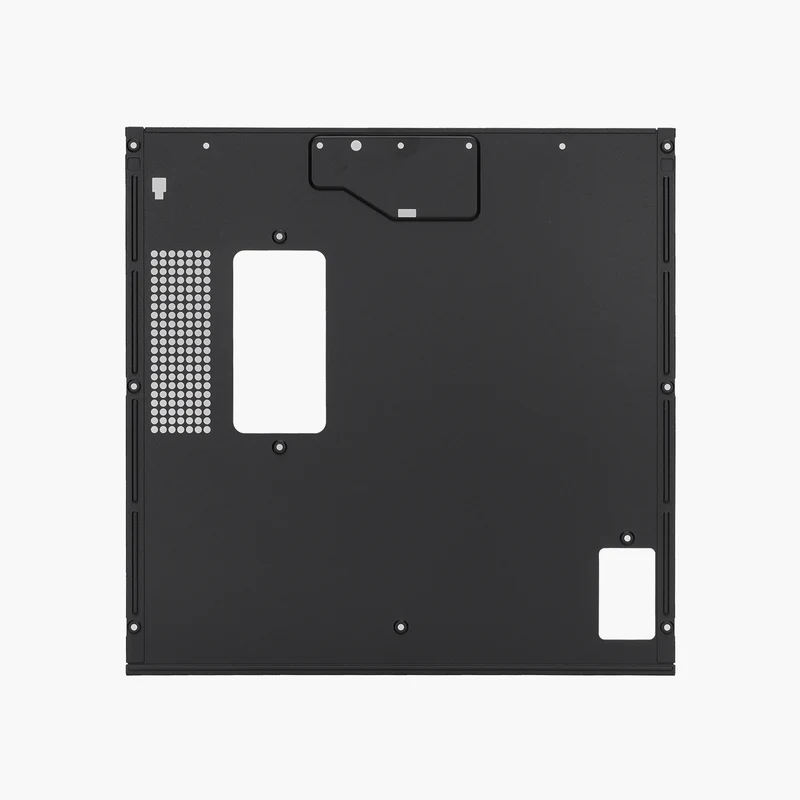

Consulte las instrucciones en Reemplazar panel trasero metálico P1S, Reemplazar panel trasero metálico P1P, Conducto de purga y Cubierta de gestión de cables para retirar el panel trasero, el conducto de purga y la cubierta de gestión de cables.
Para modelos P1S, también debe consultar Panel derecho plástico P1 Series para retirar adicionalmente el panel derecho.
Paso 2 - Desconectar los cables de alimentación de la cama caliente
Retirar el manguito de goma protector, liberar las pestañas de sujeción con pinzas y extraer los dos cables de alimentación.
Paso 3 - Desconectar el cable de señal de la cama caliente

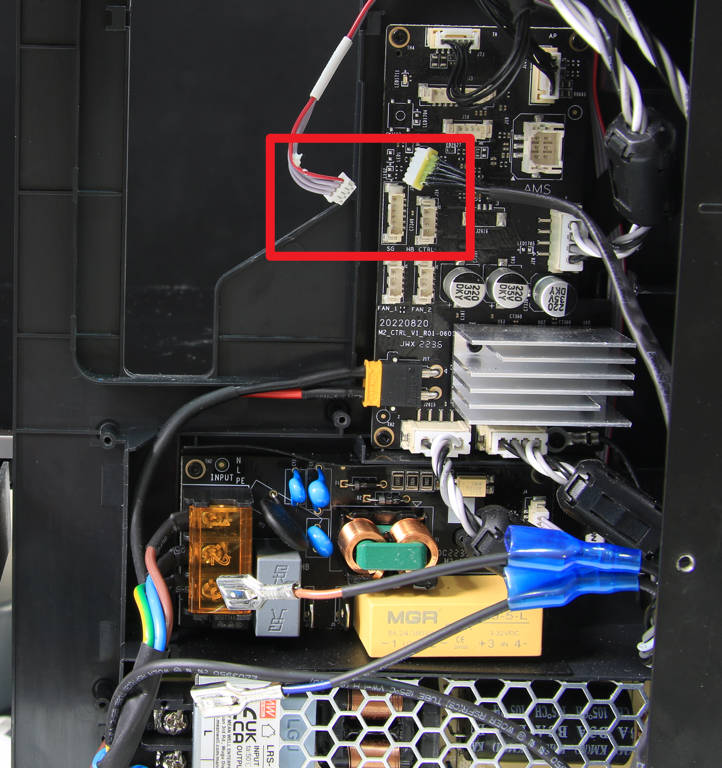

Primero desconectar el cable MC-AC, luego retirar el silicona del cable de señal de la cama caliente y finalmente desconectar el cable de señal de la cama caliente.
Paso 4 - Retirar el tornillo de tierra
Sostener la tuerca con la mano, luego usar la llave allen H2.0 para aflojar el tornillo de tierra y liberar el cable de tierra.
Paso 5 - Liberar los cables

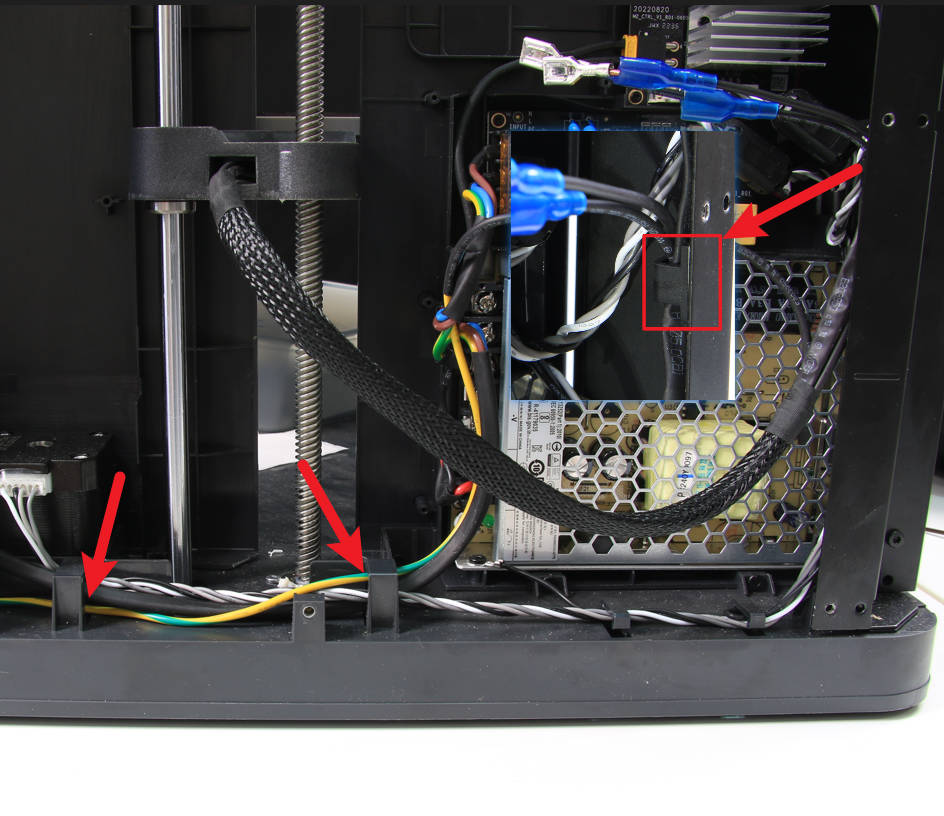

Liberar los cables de la cama caliente de las abrazaderas y los orificios de guía de cables.
Paso 6 - Retirar la malla de atado de cables
Arrancar las cintas adhesivas en ambos extremos de la malla de atado de cables y retirar la malla.
Paso 7 - Elevar la cama caliente
Colocar la impresora de lado y tirar de la correa del eje Z para elevar la cama caliente a una posición superior a aproximadamente 2/3 de su recorrido completo.
Paso 8 - Retirar la placa de sujeción de cables

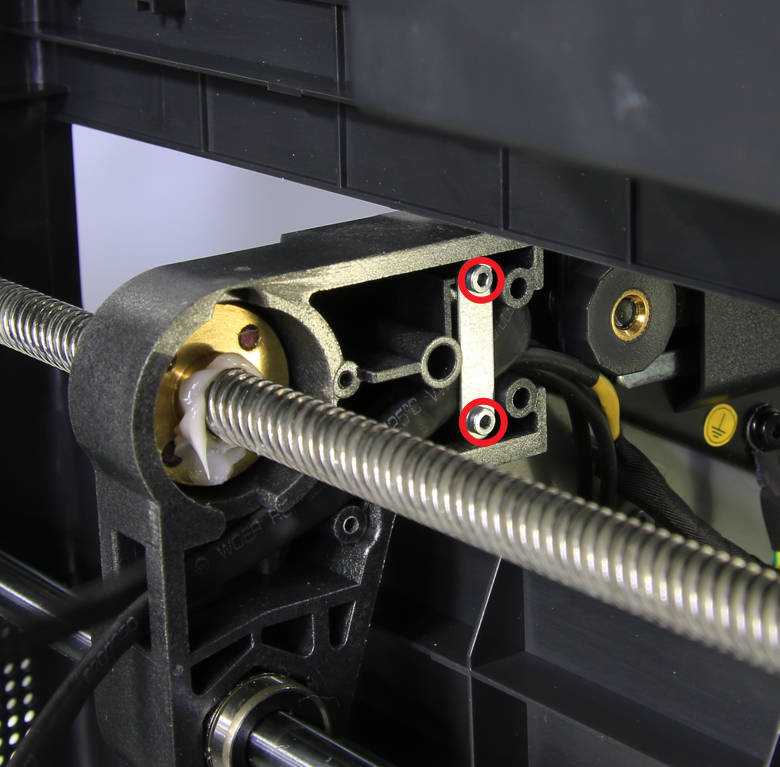

Desenroscar los 2 tornillos y retirar la placa de sujeción de cables.
Paso 9 - Desbloquear la cama caliente

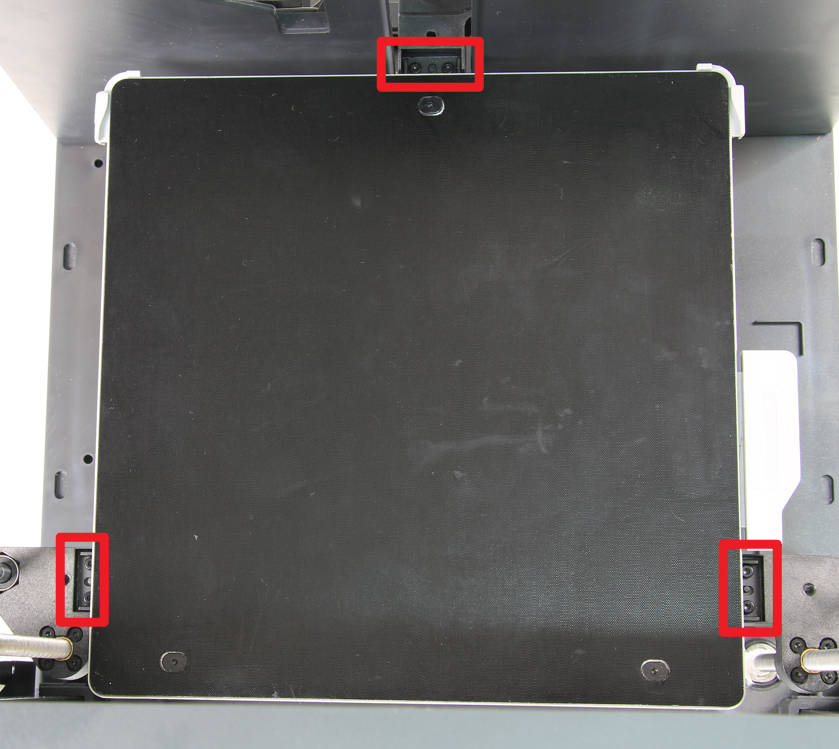

Colocar la impresora de pie nuevamente y retirar los 6 tornillos que fijan la cama caliente.
Tenga en cuenta que algunos tornillos pueden tener etiquetas negras. Puede retirarlas sin problema y continuar con el desmontaje.
Paso 10 - Retirar la cama caliente

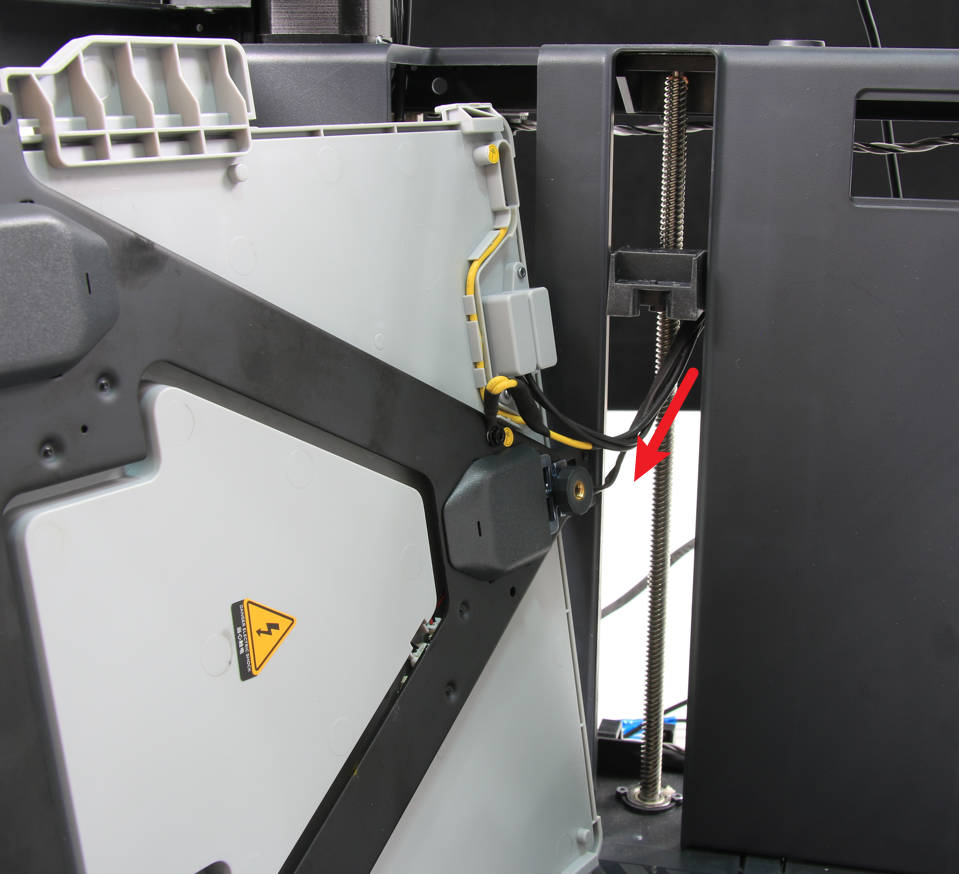

Colocar la cama caliente de lado, retroceder los cables de la cama caliente y retirar la cama caliente.
Instalación
Paso 1 - Instalar la cama caliente

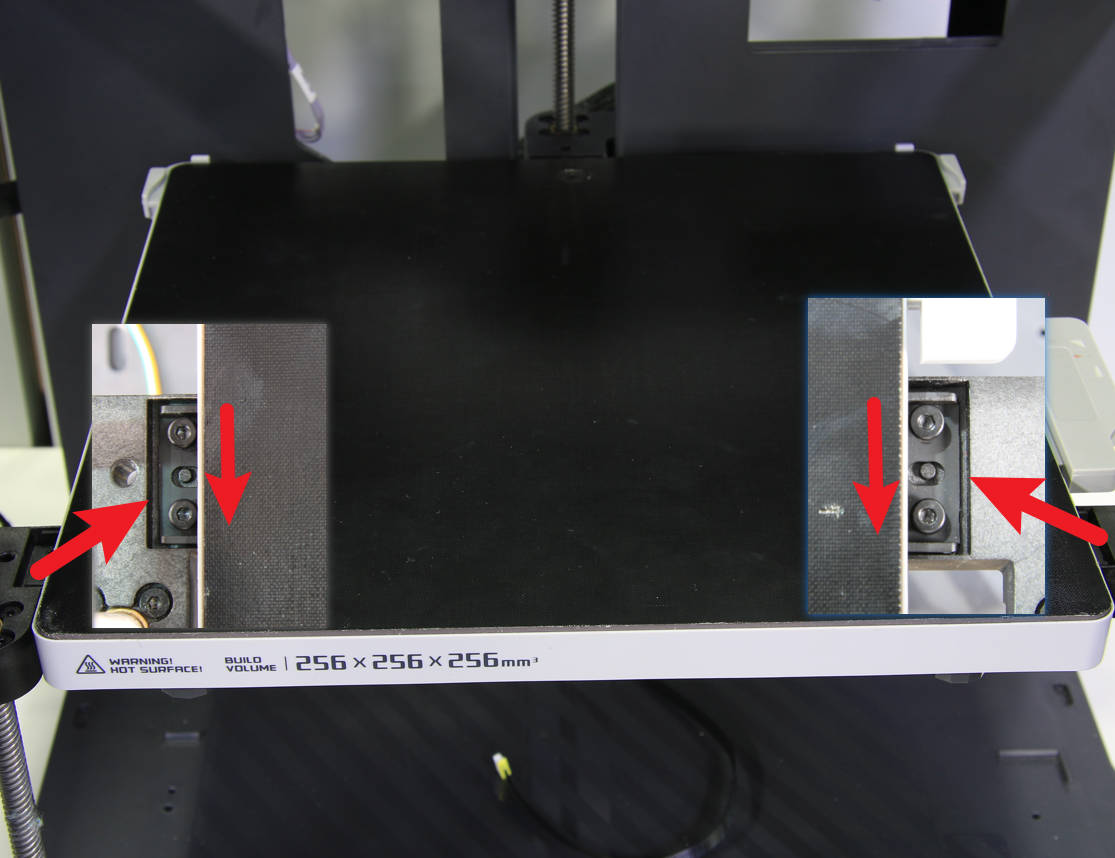

Instalar la cama caliente en el deslizador, colocarla lo más hacia adelante posible y fijarla con 6 tornillos.

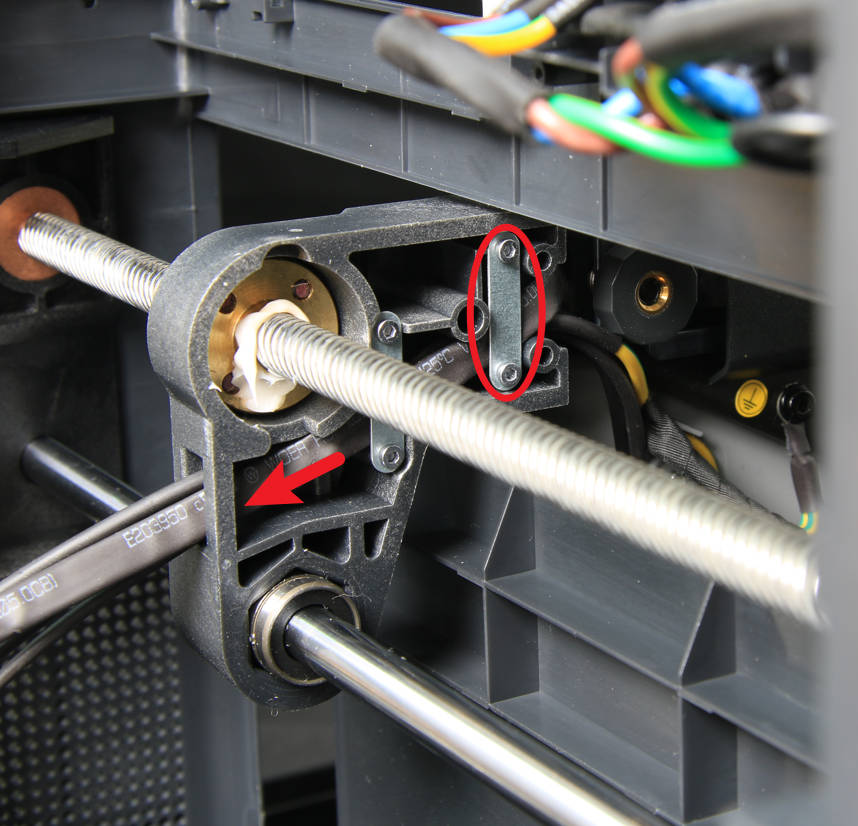

Paso 2 - Guiar los cables de la cama caliente e instalar la placa de sujeción de cables
Colocar la impresora de lado, pasar los cables de la cama caliente por el orificio de guía de cables del deslizador trasero, organizar los cables y presionarlos en la ranura de cables del deslizador trasero, luego instalar la placa de sujeción de cables y fijarla con tornillos.
Paso 3 - Instalar la malla de atado de cables
Instalar la malla de atado de cables en los cables y fijar ambos extremos con cintas adhesivas.
Paso 4 - Organizar los cables
Guiar el cable de tierra e instalar los cables de alimentación y el cable de comunicación en las abrazaderas.
Paso 5 - Fijar el cable de tierra

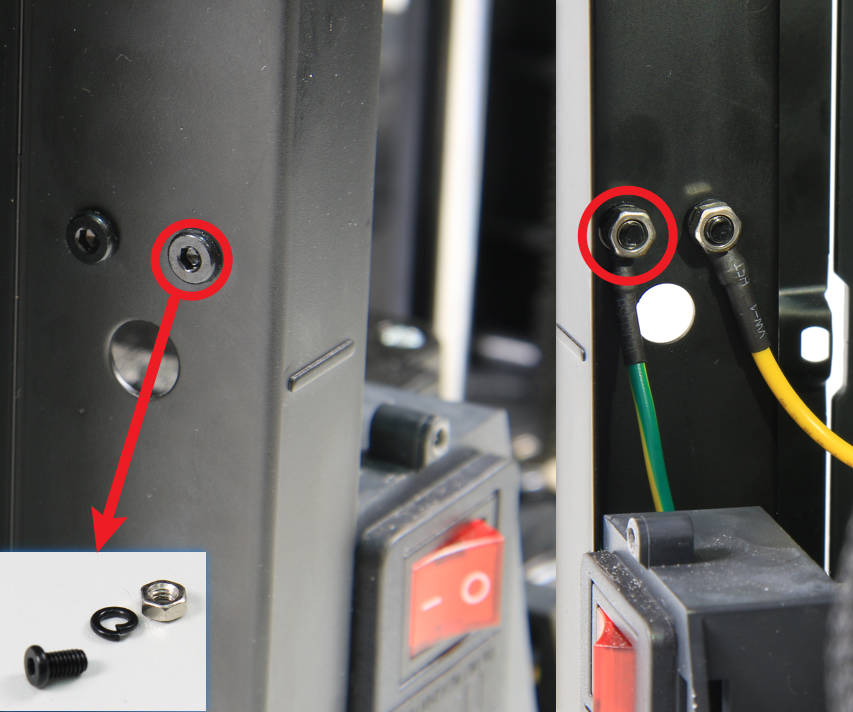

Fijar el cable de tierra al pilar con el tornillo y la tuerca.
Paso 6 - Conectar los cables de alimentación

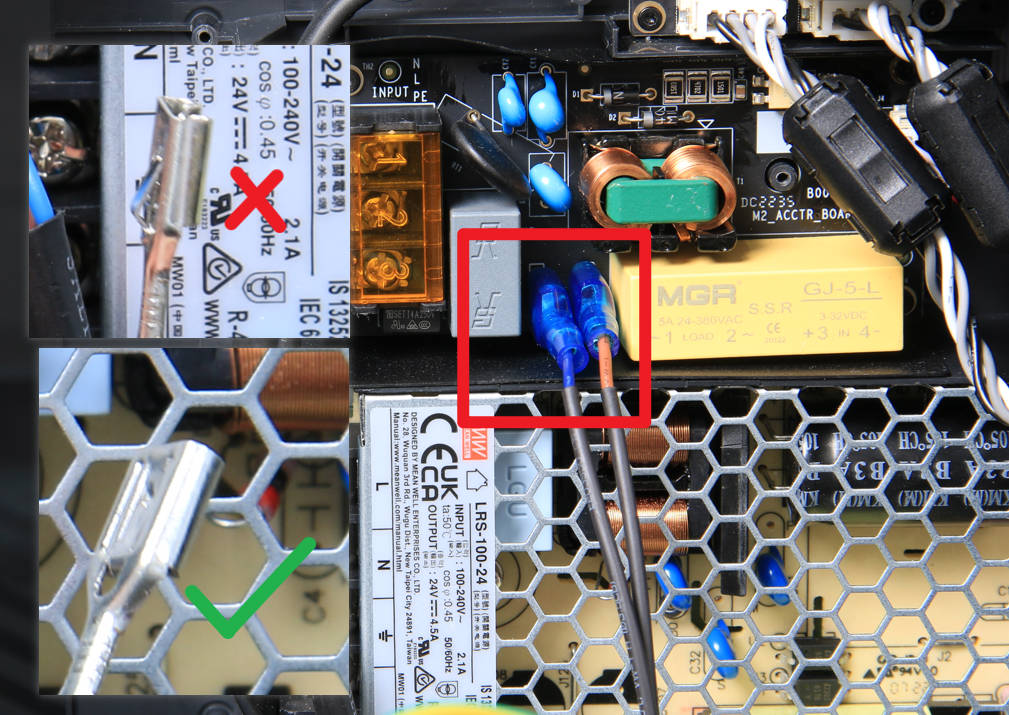

Verificar el estado de los conectores de los cables de alimentación y conectar los dos conectores a las interfaces en la placa AC.
Paso 7 - Conectar el cable de señal de la cama caliente
Conectar el cable de señal de la cama caliente a la interfaz correspondiente en la placa MC, aplicar silicona al conector para reforzarlo y conectar el cable MC-AC.
Paso 8 - Instalar la cubierta de gestión de cables, el conducto de purga y el panel trasero
Consulte las instrucciones en Cubierta de gestión de cables, Conducto de purga, Reemplazar panel trasero metálico P1P, Reemplazar panel derecho plástico P1S y Reemplazar panel trasero metálico P1S para instalar la cubierta de gestión de cables, el conducto de purga y el panel trasero.
Cómo verificar
Para finalizar la configuración de la impresora, conectar el cable de alimentación. Encender la impresora e iniciar el proceso de calibración del dispositivo. Si la calibración tiene éxito, la operación fue exitosa.
