Motor XY

Motor XY

Herramientas

• Llave hexagonal H2.0/H1.5 (extendida y magnetizada)

• Pinzas

Preparación

Desconectar el cable de alimentación

Desmontaje

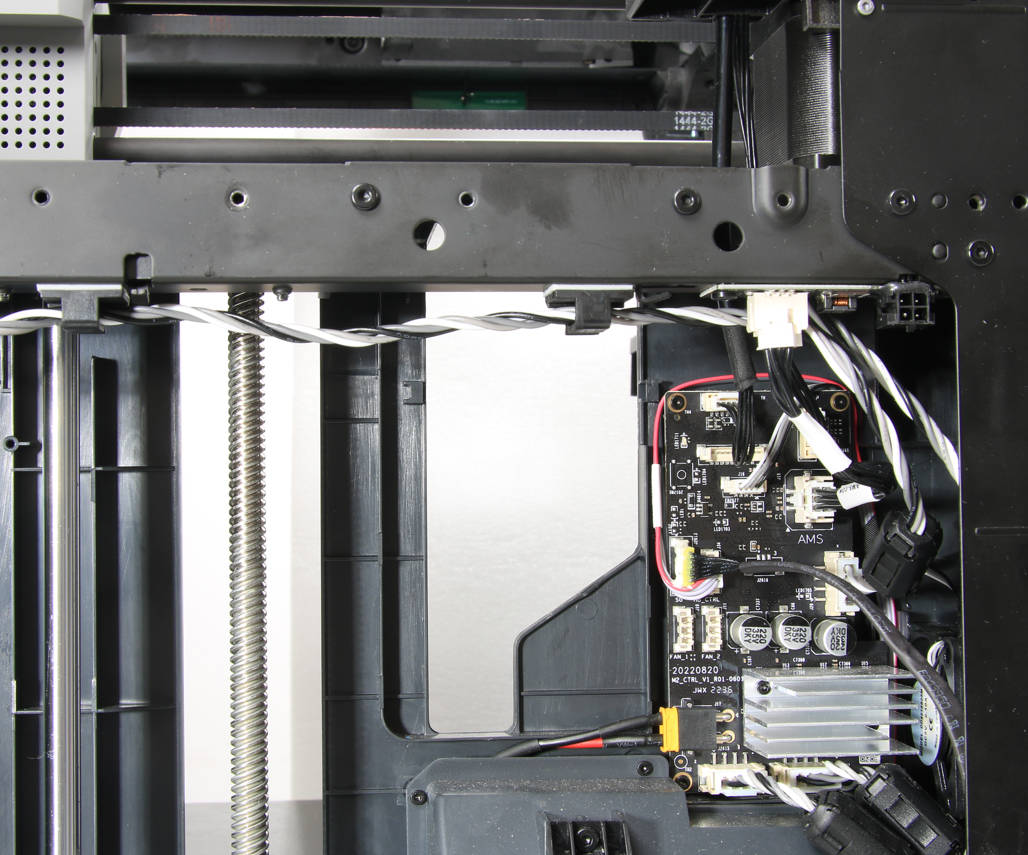

Paso 1 - Retirar el conducto excedente

Retire el panel trasero y el conducto excedente consultando el contenido relacionado en Conducto excedente.

Paso 2 - Aflojar los tensadores XY

Para reemplazar un motor, primero determine qué motor necesita ser reemplazado. Luego, consulte las instrucciones aquí Tensador idler XY. Esto le permitirá acceder al motor y reemplazarlo según sea necesario.

Paso 3 - Retirar el motor A

Retire el motor A según los siguientes pasos:

3-1 Desconectar el cable del motor

Para retirar el motor A, desconéctelo primero del sistema. Luego, retire el anillo de ferrita cilíndrico del motor. Una vez retirado el anillo de ferrita, libere el cable del motor de cualquier hebilla o cinta que lo sostenga.

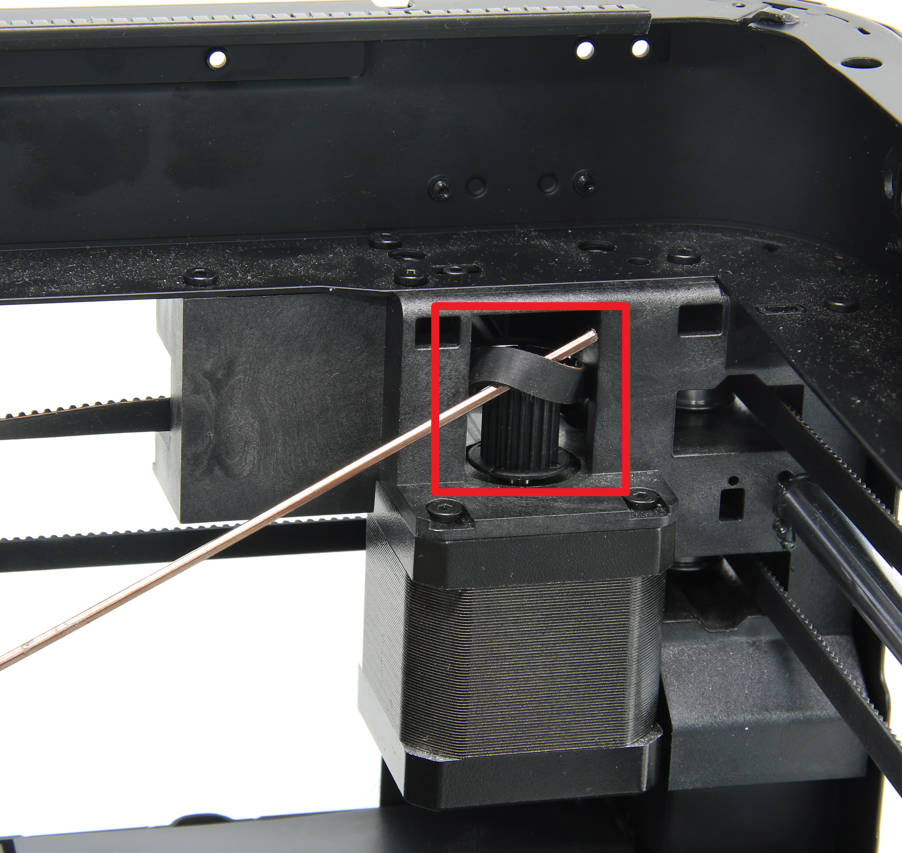

3-2 Aflojar la correa

Para aflojar la correa del piñón de accionamiento del motor A, use una llave hexagonal o pinzas para levantar suavemente y separarla del piñón, como se muestra en la imagen a continuación.

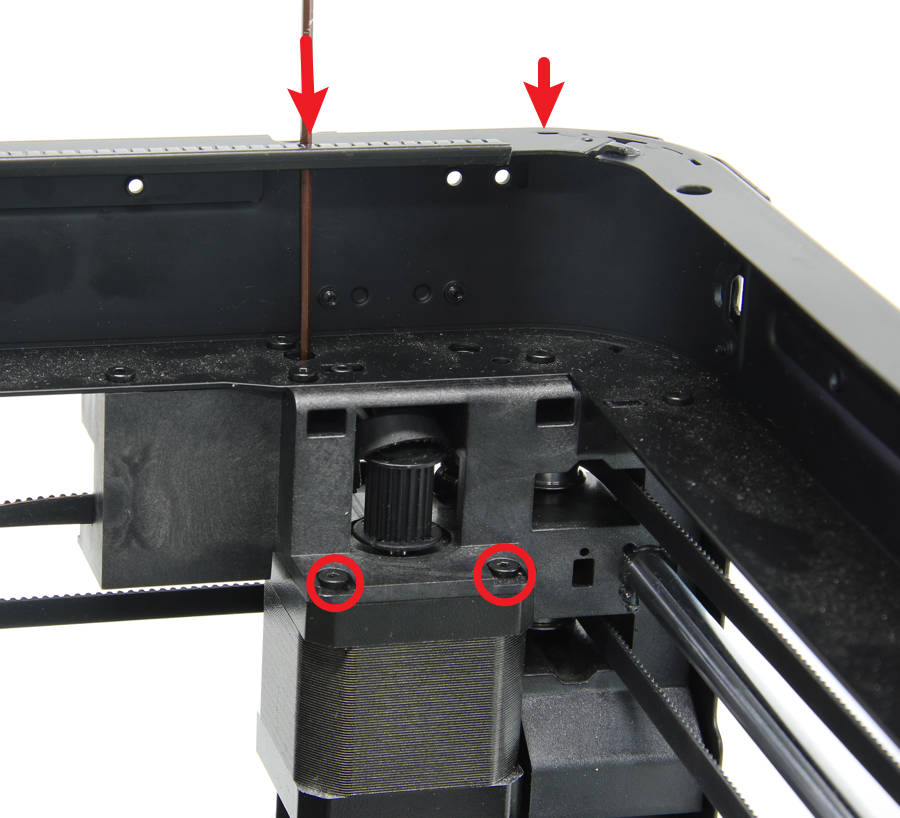

3-3 Retirar los tornillos del motor A

Para retirar el motor A, deberá localizar y retirar los cuatro tornillos que lo mantienen en su lugar. Dos de los tornillos son visibles, pero los otros dos requerirán una llave hexagonal larga para alcanzarlos desde arriba.

Nota: Es importante usar una llave hexagonal completamente magnetizada al retirar los tornillos que mantienen el motor A en su lugar. Estos tornillos pueden estar ajustados con firmeza, por lo que debe tener cuidado para evitar dañar las tuercas. Aplicar presión suave pero firme al aflojar los tornillos para garantizar que no se desgasten ni rompan.

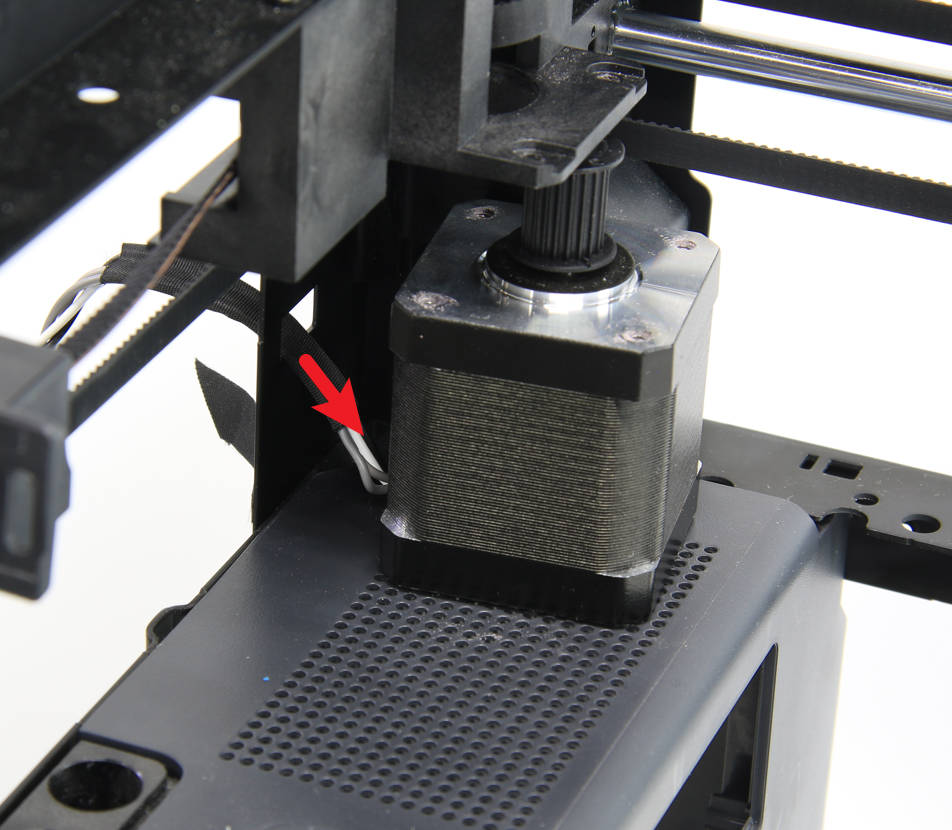

3-4 Retirar el motor A

Para retirar el motor A, primero afloje y retire el cable del motor. Una vez retirado el cable, podrá levantar el motor A de su soporte. Tenga cuidado de apoyar el motor al retirarlo para evitar daños.

Paso 4 - Retirar el motor B

Retire el motor B según los siguientes pasos:

4-1 Desconectar los cables

Para acceder a la placa MC, deberá desconectar los siguientes cables: el cable de interfaz MC-AMS desde la placa de interfaz AMS, los cables MC-AP y MC-TH desde la placa MC, y el cable del motor B. Una vez desconectados los cables, retire el anillo de ferrita cilíndrico del motor y libere el cable del motor de cualquier hebilla/clip que lo sostenga.

4-2 Bajar la cama caliente

Proceda a inclinar la impresora y tirar de la correa del eje Z para bajar manualmente la cama caliente lo más posible sin interferir con la retirada de los tornillos del soporte interno.

4-3 Aflojar el conector de alimentación

Para retirar el conector de alimentación, use pinzas para separarlo suavemente de su soporte. Una vez aflojado, podrá levantarlo fuera de la impresora.

4-4 Aflojar el soporte interno

Deberá localizar y desbloquear los nueve tornillos que mantienen el soporte interno en su lugar. Una vez aflojados los tornillos, podrá levantar suavemente el soporte interno para crear espacio en la parte superior. Esto le permitirá acceder al motor B y retirarlo según sea necesario.

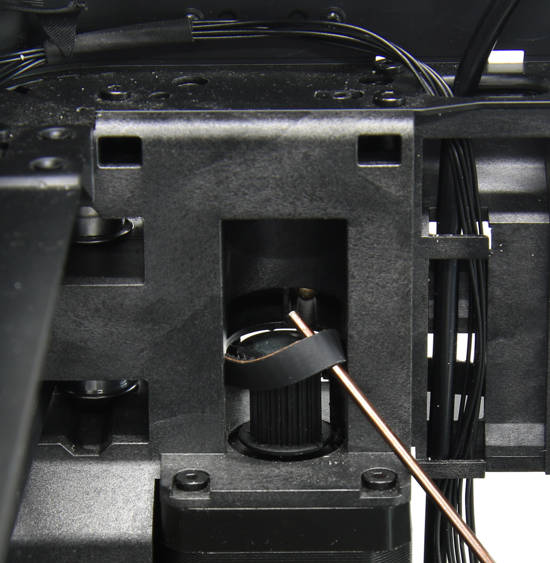

4-5 Aflojar la correa

Para retirar el motor B, deberá aflojar la correa del piñón de accionamiento del motor B. Use una llave hexagonal o pinzas para levantar suavemente y separar la correa del piñón. Esto le permitirá acceder al motor y retirarlo según sea necesario. Asegúrese de no dañar la correa ni el piñón.

4-6 Retirar los tornillos del motor B

Para retirar el motor B, deberá localizar y retirar los cuatro tornillos que lo mantienen en su lugar. Dos de los tornillos son claramente visibles, pero los otros dos requerirán una llave hexagonal larga para alcanzarlos desde arriba.

Nota: Al retirar el motor B, es importante usar una llave hexagonal completamente magnetizada para evitar deslizamientos. Los tornillos que mantienen el motor en su lugar pueden estar ajustados con firmeza, por lo que debe tener cuidado al aplicar presión suave pero firme para evitar dañar las tuercas al aflojarlos. Proceda con precaución para garantizar que los tornillos no se desgasten ni rompan al retirarlos.

Para P1S, 2 tornillos están bloqueados por la cubierta de la cadena de cables. Primero deberá retirar la cubierta:

1. Consulte este artículo para retirar la cubierta trasera de la impresora.

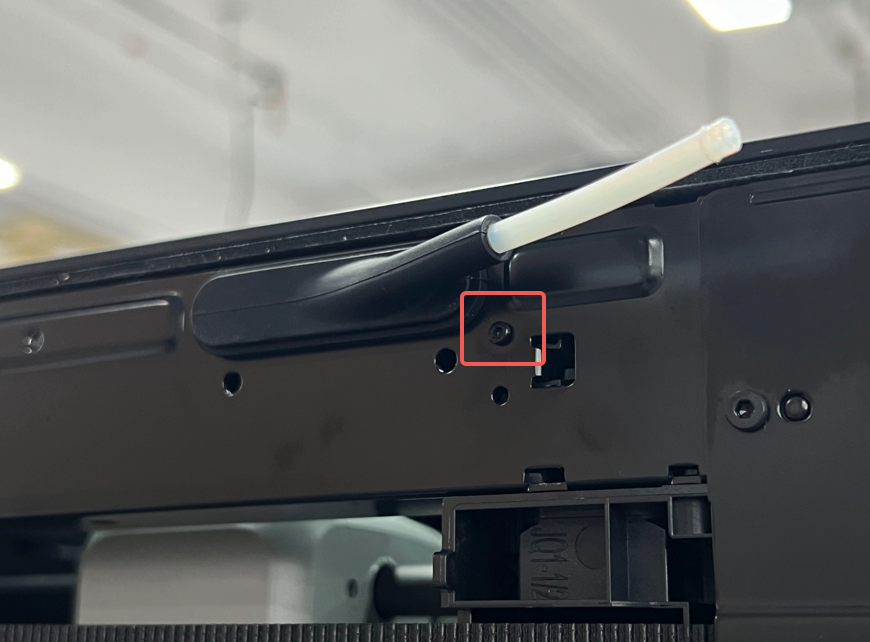

2. Retire el tornillo que fija la cubierta de la cadena de cables.

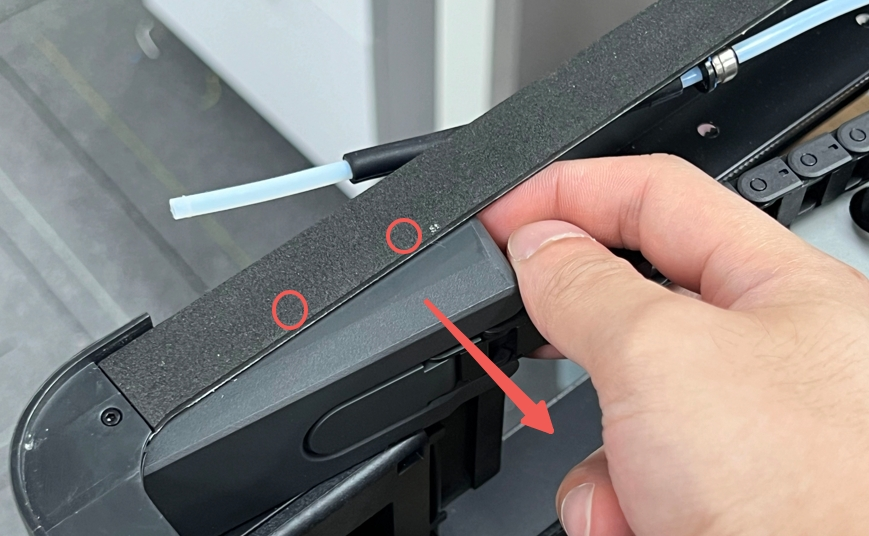

3. Retire la cubierta de la cadena de cables.

Las ubicaciones marcadas en círculos rojos son agujeros para insertar la llave y acceder fácilmente a los tornillos que fijan el motor. Puede optar por retirar la espuma negra o perforarla para exponer los agujeros.

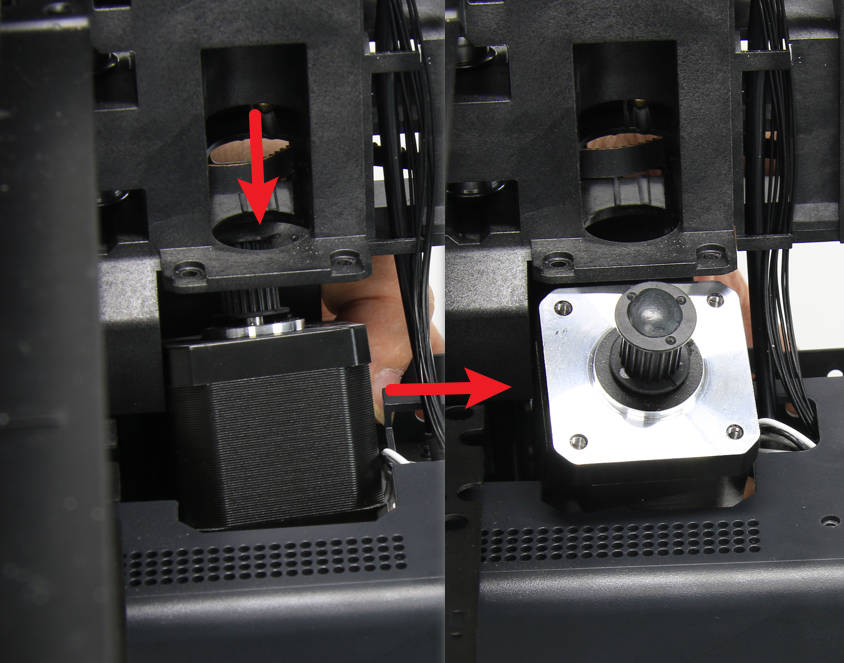

4-7 Retirar el motor B

Para retirar el motor B, primero bájelo suavemente hasta su posición completa en el soporte, como se muestra en la imagen a continuación. Luego, levante el motor con un ángulo cuidadoso para liberarlo de su soporte. Al levantar el motor, asegúrese de tirar suavemente del cable del motor fuera del agujero del cable para evitar que se atasque.

Montaje

Paso 1 - Instalar el motor A

Consulte los siguientes pasos para instalar el motor A

1-1 Instalar el motor A

Para instalar el motor A, primero pase el cable del motor a través del agujero del cable y posicione el motor en el soporte del motor. Luego, use una llave hexagonal o pinzas para instalar la correa en el piñón de accionamiento. Asegúrese de que la correa esté bien asentada en el piñón y que esté ajustada a la tensión adecuada. Esto ayudará a garantizar que el motor funcione de manera suave y eficiente.

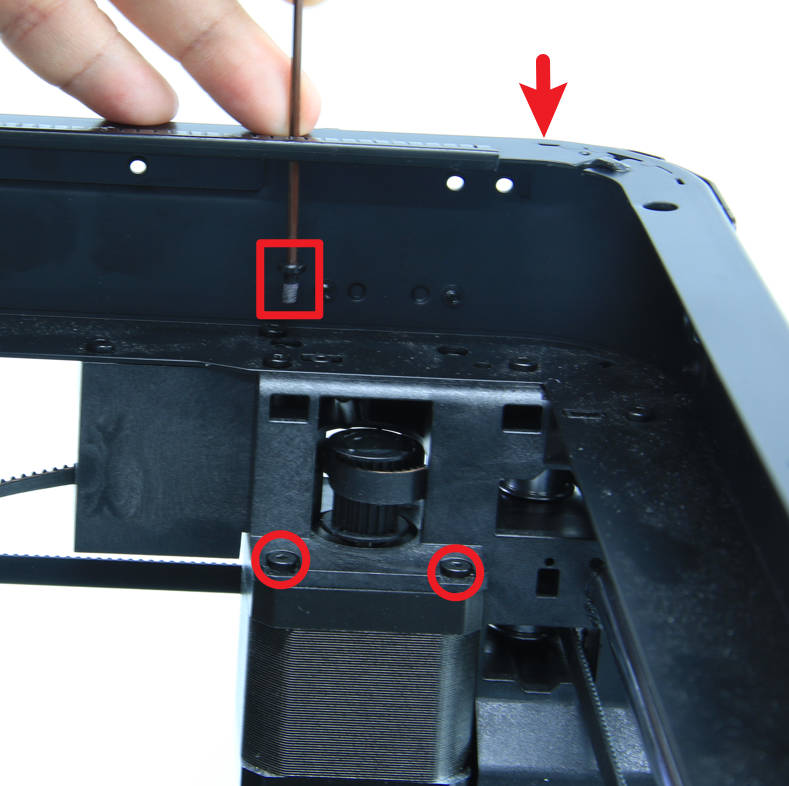

1-2 Bloquear los tornillos del motor A

Para asegurar el motor A en su lugar, deberá usar una llave hexagonal para bloquear los cuatro tornillos que lo mantienen en el soporte del motor. Dos de los tornillos son accesibles fácilmente, pero los otros dos requerirán una llave hexagonal larga para alcanzarlos desde la parte superior de la viga superior. Una vez colocados los cuatro tornillos, apriételos con una llave hexagonal hasta el par de torsión adecuado para garantizar que el motor esté firmemente sujeto. Proceda con precaución y aplique presión suave pero firme para evitar que se desgasten o rompan los tornillos.

1-3 Conectar el cable del motor

Organice el cable del motor como se muestra en la imagen a continuación. Una vez posicionado correctamente, instale el anillo de ferrita cilíndrico y conecte el cable al conector de la placa MC. Asegúrese de que el cable esté bien asentado en el conector y que el anillo de ferrita esté cerrado adecuadamente.

Paso 2 - Instalar el motor B

Consulte los siguientes pasos para instalar el motor B

2-1 Instalar el motor B

Para instalar el motor B, deberá pasar el cable del motor a través del agujero del cable y posicionar el motor en el soporte del motor. Una vez en su lugar, use una llave hexagonal o pinzas para instalar la correa en el piñón de accionamiento. Asegúrese de que la correa esté bien asentada en el piñón y que esté ajustada a la tensión adecuada para garantizar que el motor funcione de manera suave y eficiente.

2-2 Bloquear los tornillos del motor B

Para asegurar el motor B en su lugar, deberá usar una llave hexagonal para bloquear los cuatro tornillos que lo mantienen en el soporte del motor. Los tornillos traseros requerirán una llave hexagonal larga desde la parte superior de la viga superior. Una vez colocados los cuatro tornillos, apriételos hasta el par de torsión adecuado para garantizar que el motor esté firmemente sujeto. Asegúrese de proceder con precaución y aplicar presión suave pero firme para evitar que se desgasten o rompan los tornillos.

2-3 Fijar el soporte interno

Para reinstalar el shield interno, deberá colocarlo en su posición y ajustarlo a la viga trasera. Una vez que el shield interno esté alineado correctamente, use una llave hexagonal para fijar los nueve tornillos que lo mantienen en su lugar. Asegúrese de que los tornillos se ajusten al torque adecuado para que el shield interno quede firmemente en su posición.

2-4 Conectar los cables

Para completar la instalación del motor B, deberá instalar el anillo de ferrita cilíndrico y conectar el cable del motor, el cable MC-AP y el cable MC-TH a la placa MC. Luego, conecte el cable de interfaz AMS a la placa de interfaz AMS y organice cuidadosamente el cable del motor para asegurar que esté posicionado correctamente.

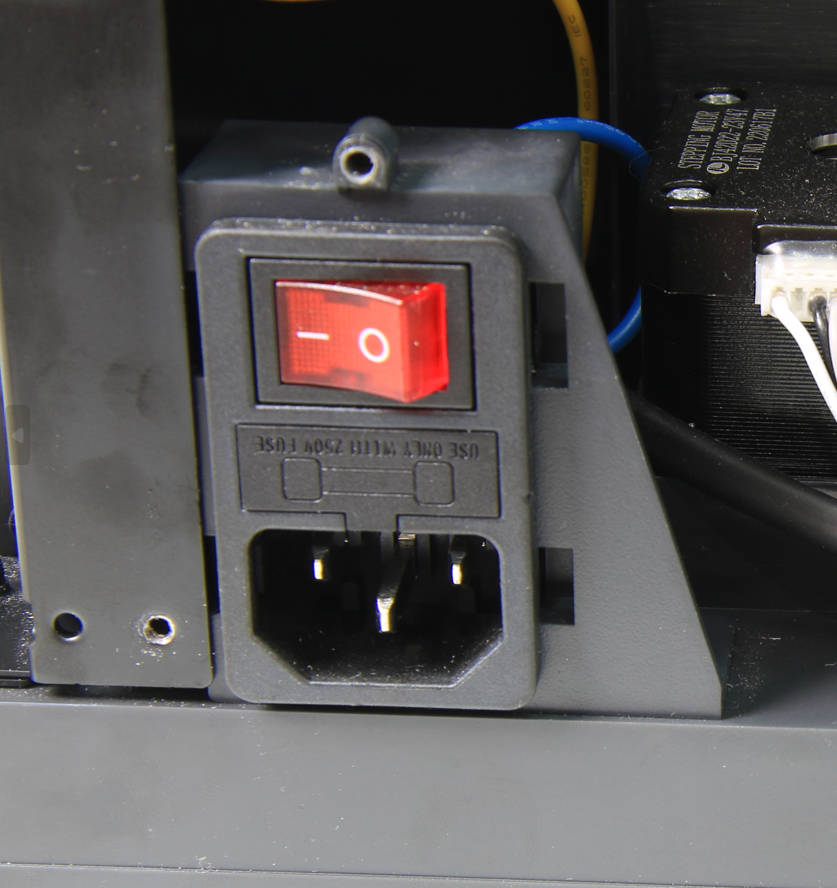

2-5 Montar el conector de alimentación

Monte el conector de alimentación en su posición original.

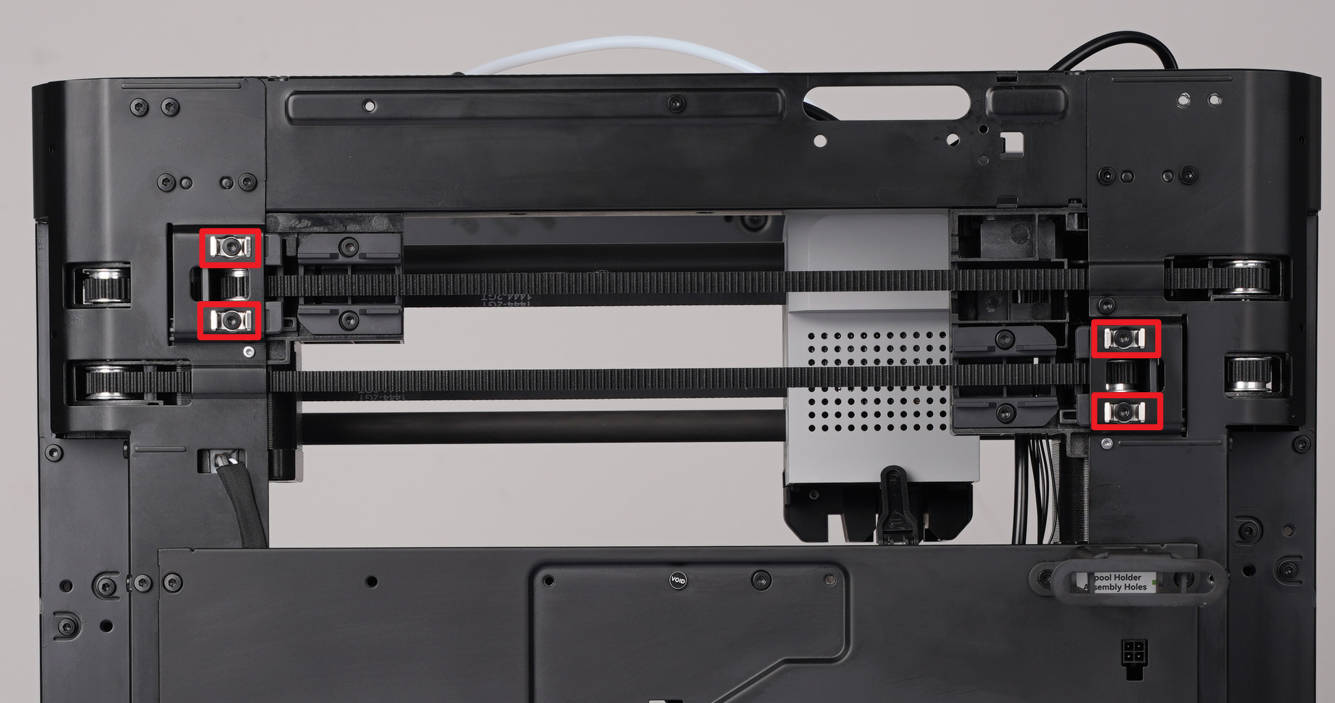

Paso 3 - Instalar los tensores XY

Consulte el contenido relevante de Tensión del tensor XY, instale el tensor suelto y re-tensione la correa.

Paso 4 - Montar la impresora

Instale el conducto de sobrante y el panel trasero consultando el contenido relacionado en Conducto de sobrante.

Cómo verificar

Conecte el cable de alimentación, encienda la impresora y ejecute el proceso de calibración del dispositivo. Si la calibración tiene éxito, la operación se completó correctamente.
