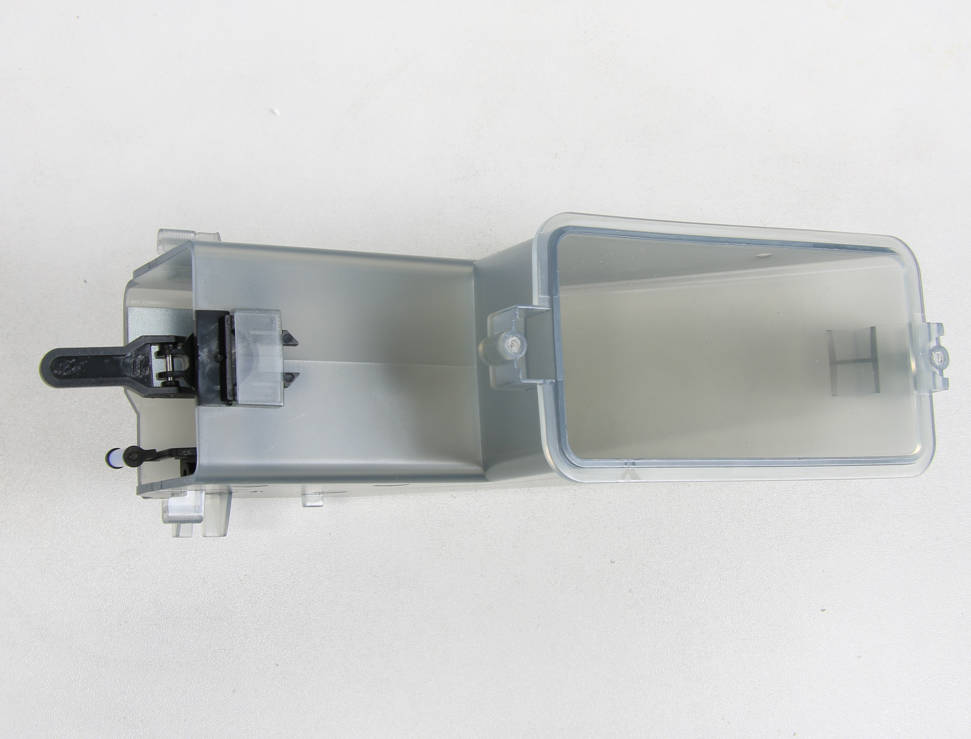

Conducto de purga

Un conjunto que se instala en la parte trasera de la impresora y se utiliza para mantener el limpiador de purga en su lugar, limpiando la boquilla y deslizando el filamento excedente fuera de la impresora.

Herramientas

Llave Allen H2.0/H1.5

Preparación

Desconecte el cable de alimentación.

Desmontaje

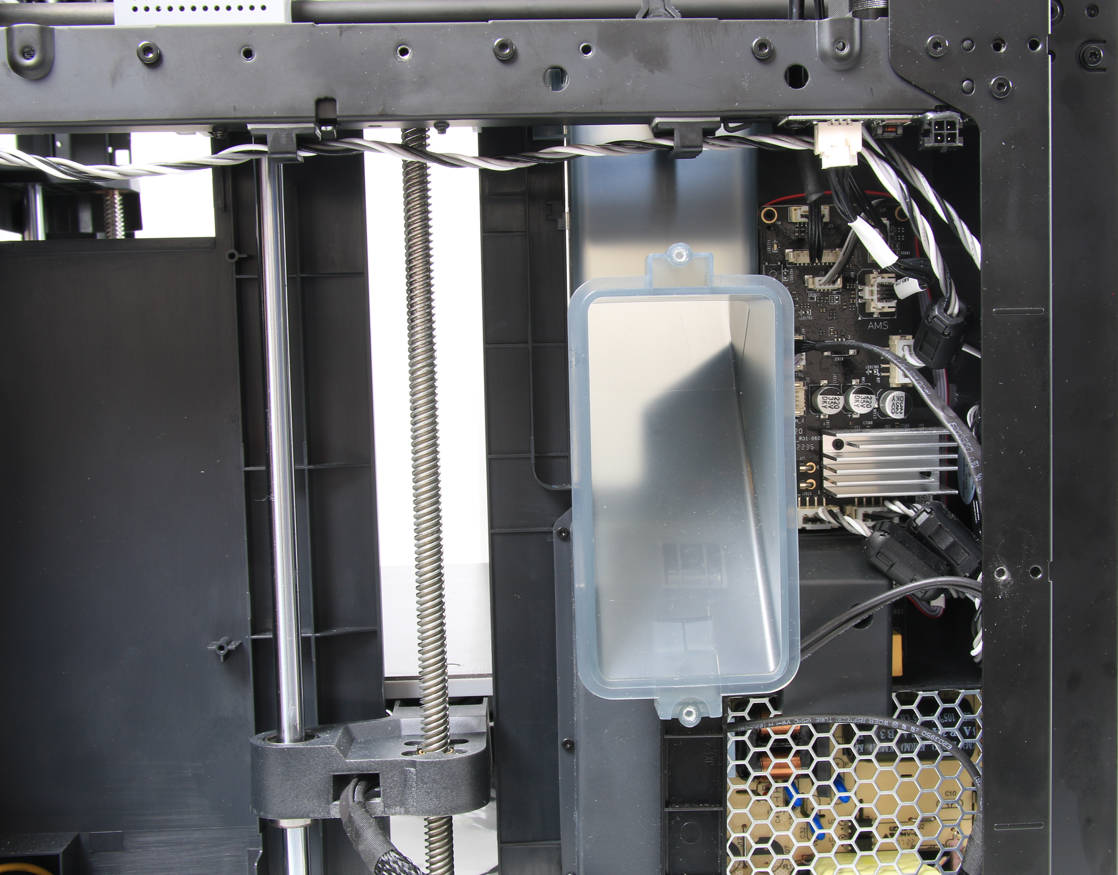

Paso 1 - Retire el panel trasero

Consulte el contenido relacionado de Panel trasero para retirar el panel trasero.

Paso 2 - Retire el conducto de purga

Desenrosque 2 tornillos con una llave Allen H1.5 (posteriormente agregamos un tornillo en el lado izquierdo, que se puede desenroscar con una llave Allen H2.0), y luego retire el conducto de purga.

Montaje

Paso 1 - Instale el conducto de purga

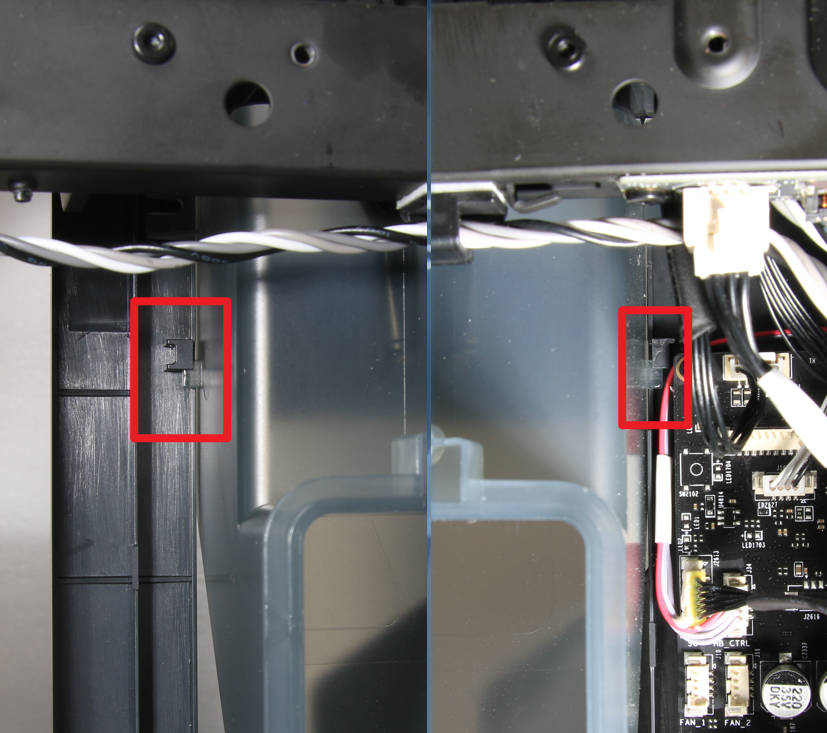

Instale el conducto de purga en la impresora, preste atención a los brazos de límite en ambos lados del conducto y colóquelos en su posición, sin presionar el cable.

Paso 2 - Fije los tornillos

Fije 2 tornillos para asegurar el conducto de purga. (Posteriormente agregamos un tornillo en el lado izquierdo, que se puede fijar con una llave Allen H2.0)

Paso 3 - Instale el panel trasero

Consulte el contenido relacionado de Panel trasero para instalar el panel trasero.

Verificación

Verifique la apariencia y confirme que no hay anomalías.
