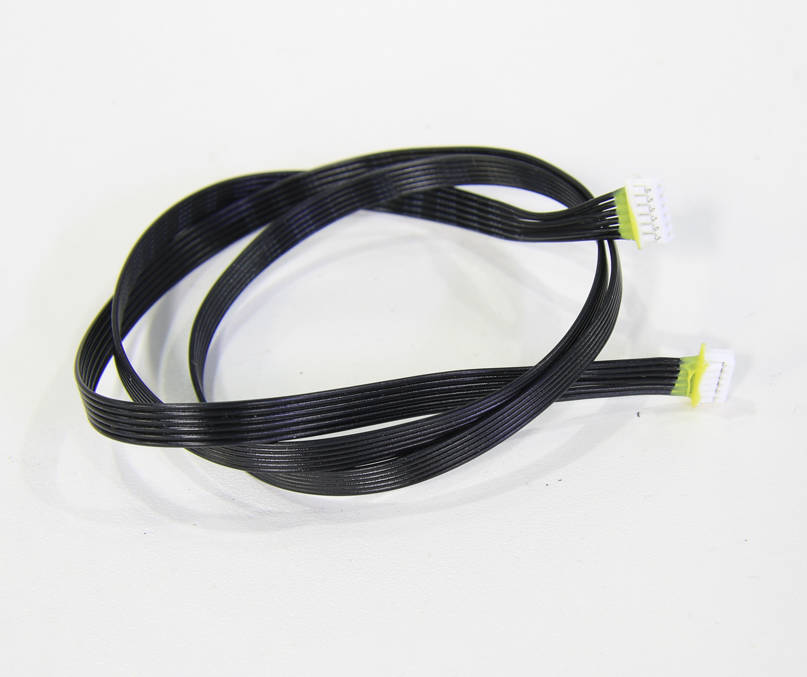

Cable de señal de cama caliente
Haga clic aquí para ver la guía de reemplazo de la serie X1.

Herramientas
Llave hexagonal H2.0/1.5
Pinzas
Preparación
Desconectar el cable del cordón de alimentación
Desmontaje

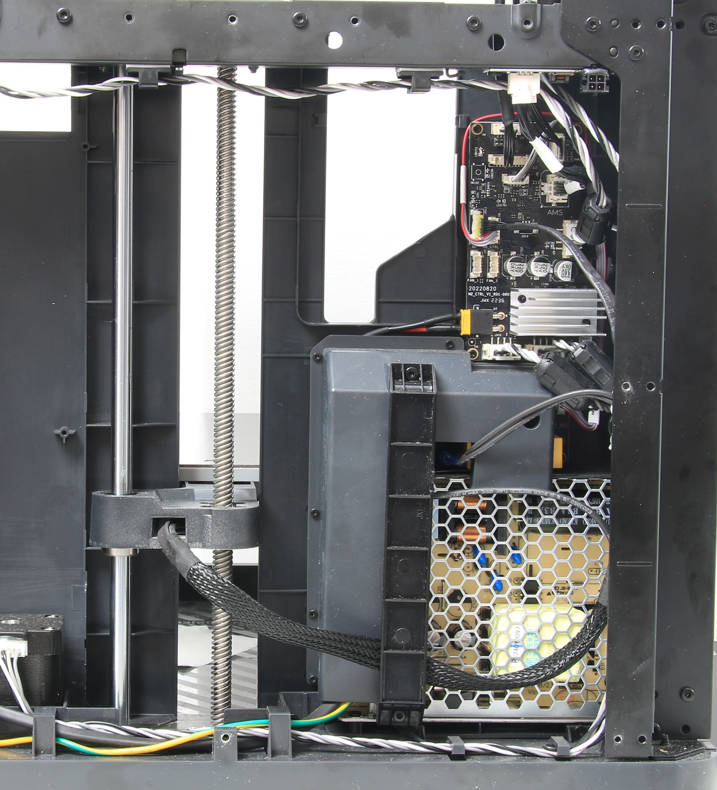

Paso 1 - Retirar el panel trasero y el conducto excedente
Consulte los contenidos relacionados del Panel trasero y Conducto excedente para retirar el panel trasero y el conducto excedente.

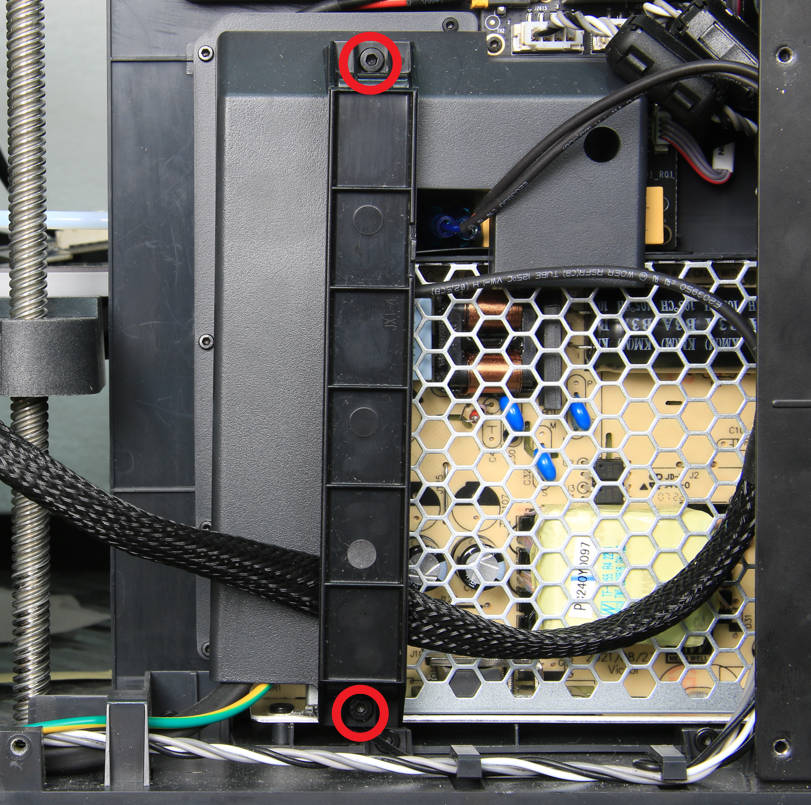

Paso 2 - Retirar la barra de cable
Retire 2 tornillos con una llave hexagonal H2.0 y retire la barra de cable.

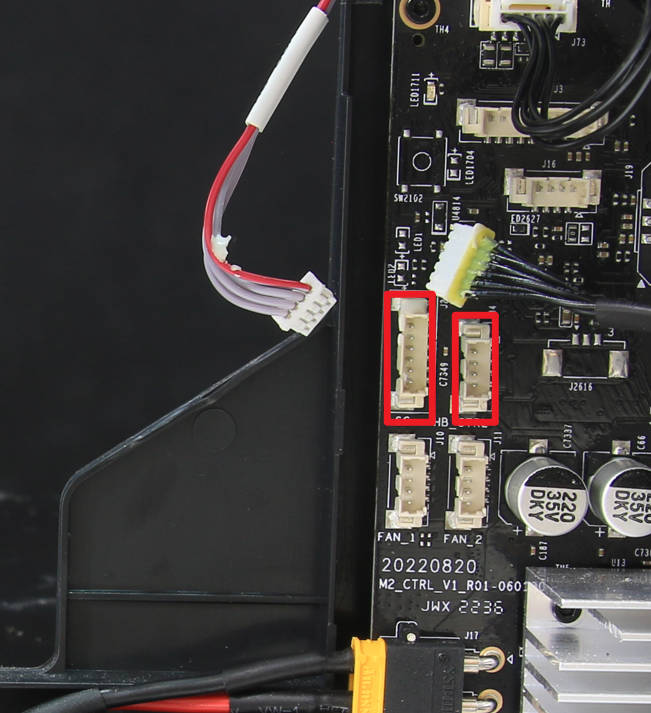

Paso 3 - Desconectar el cable de señal de cama caliente
Desconecte primero el cable de conexión MC-AC, luego retire la silicona del cable de señal de cama caliente y desconecte el cable de señal.
💡 Nota: La silicona se utiliza principalmente para asegurar el conector durante el transporte. Al retirar la silicona, puede usar pinzas o un cuchillo pequeño para eliminarla. Tenga cuidado para evitar rayar o dañar el conector o el cable.

Paso 4 - Aflojar el cable de señal de cama caliente de la malla de cables
Afloje los cables de cama caliente de las hebillas de cable, retire la cinta de ambos extremos de la malla de cables y extraiga el cable de señal.
Paso 5 - Levantar la cama caliente
Coloque la impresora sobre su lado derecho y levante la cama caliente aproximadamente hasta 2/3 de la distancia total tirando de la correa del eje Z.
Paso 6 - Retirar la placa de sujeción
Desenrosque 2 tornillos y retire la placa de sujeción.

Paso 7 - Desbloquear la cama caliente
Coloque la impresora de pie nuevamente y retire los 6 tornillos que fijan la cama caliente.

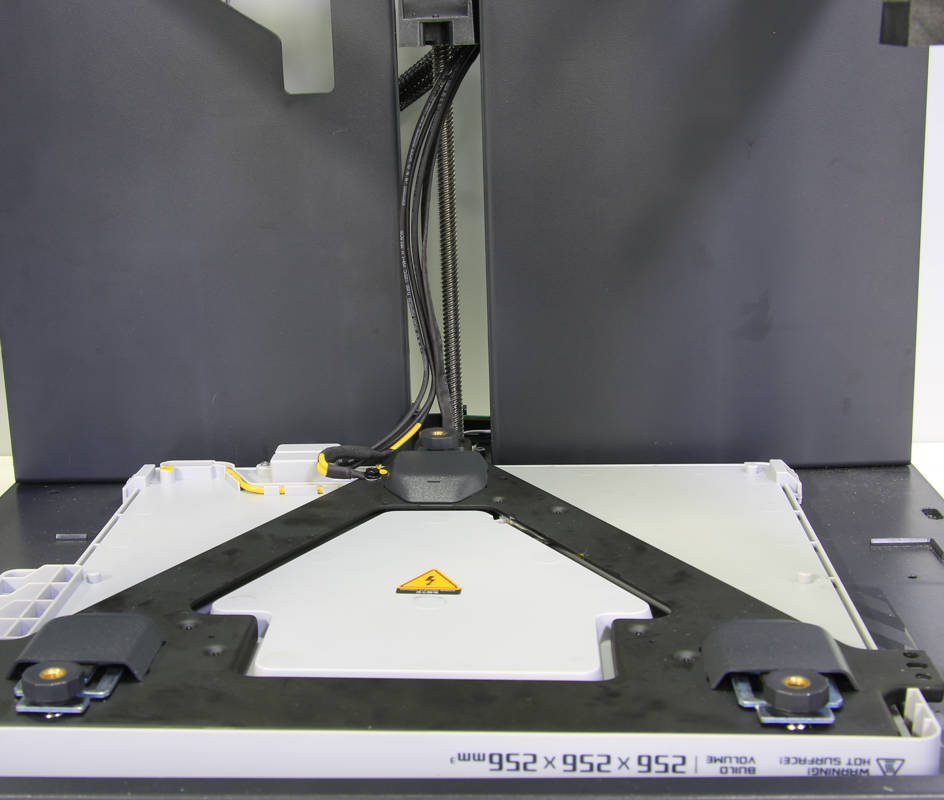

Paso 8 - Retirar la cama caliente
Gire la cama caliente, tire ligeramente de los cables hacia la cama caliente y luego coloque la cama caliente boca abajo sobre la superficie inferior de la impresora.

Paso 9 - Retirar las tuercas de nivelación
Retire las 3 tuercas de nivelación y las gomas, y retire el tornillo de fijación del cable de tierra.

Paso 10 - Abrir el soporte de cama caliente
Gire de izquierda a derecha para abrir el soporte de cama caliente, teniendo en cuenta que hay un cable de 2PIN conectado en la placa, sin dañarlo.

Paso 11 - Retirar el cable de señal de cama caliente
Limpie la silicona del conector del cable de señal de cama caliente, desconéctelo y retire el cable de señal de cama caliente.
💡 Nota: La silicona se utiliza principalmente para asegurar el conector durante el transporte. Al retirar la silicona, puede usar pinzas o un cuchillo pequeño para eliminarla. Tenga cuidado para evitar rayar o dañar el conector o el cable.

Montaje
Paso 1 - Conectar el cable de señal de cama caliente
Pase el cable de señal de cama caliente por el orificio de cable en el soporte de cama caliente, conéctelo al conector en la placa y refuerce con silicona.

Paso 2 - Colocar el soporte de cama caliente
Coloque el soporte de cama caliente y ajuste su posición.

Paso 3 - Instalar las tuercas de nivelación
Presione el soporte de cama caliente para exponer los pernos, enrosque las 3 tuercas de nivelación una por una, trate de enroscarlas a la misma altura y luego bloquee el cable de tierra.
Paso 4 - Instalar la cama caliente
Instale la cama caliente en los 3 deslizadores Z, mueva la cama caliente lo más hacia adelante posible y bloquee con 6 tornillos.
Paso 5 - Hacer pasar los cables de cama caliente, bloquear la placa de sujeción
Coloque la impresora sobre su lado derecho, haga pasar el cable de señal de cama caliente por el orificio de cable en el deslizador trasero, organice los cables y presiónelos en el canal de cable del deslizador trasero, luego instale la placa de sujeción de cable y bloquee con 2 tornillos.
Paso 6 - Fijar la malla de cables
Coloque la impresora de pie, pase el cable de señal de cama caliente por la malla de cables, luego envuelva cinta en ambos extremos de la malla para fijarla y coloque los cables en la hebillas de cable adheridas a la columna.

Paso 7 - Conectar el cable de señal a la placa MC
Conecte el cable de señal de cama caliente al conector correspondiente en la placa MC, refuerce el conector con silicona y luego conecte el cable de conexión MC-AC.
Paso 8 - Instalar la barra de cable
Instale la barra de cable en la cubierta de cable y bloquee con 2 tornillos usando una llave hexagonal H2.0.

Paso 9 - Instalar el conducto excedente y el panel trasero
Consulte los contenidos relacionados del Conducto excedente y Panel trasero para instalar el conducto excedente y el panel trasero.

Cómo verificar
Conecte el cordón de alimentación de la impresora, encienda la impresora y ejecute el proceso de calibración del dispositivo. Si la calibración tiene éxito, la operación fue exitosa.
