¿Qué es el cable de señal de la cama caliente (cama caliente V2)?

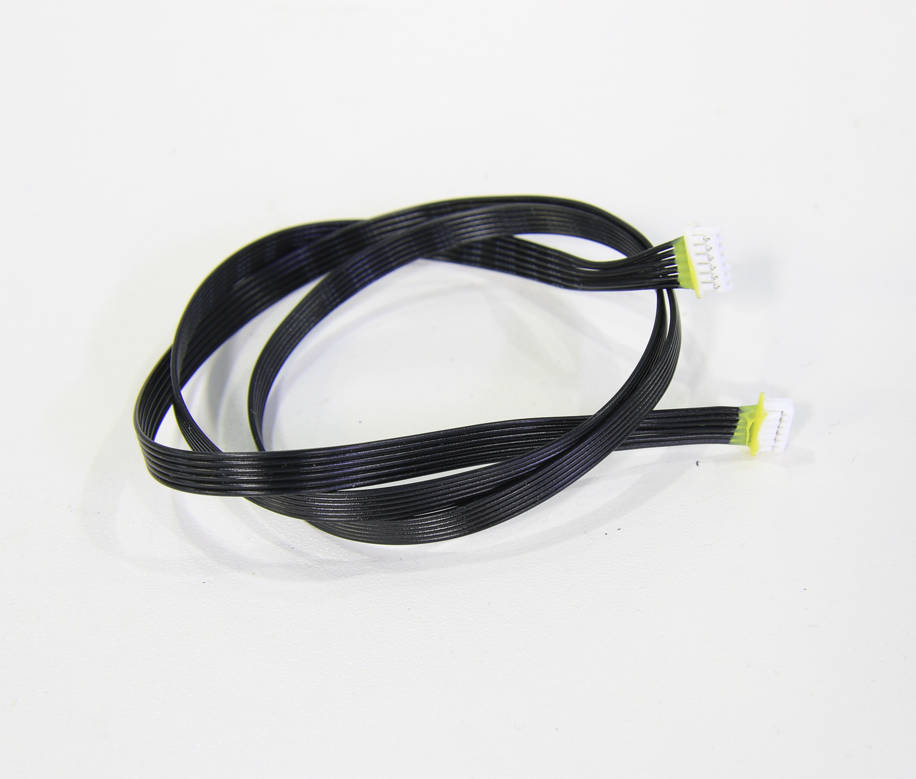

El cable de señal de la cama caliente es un cable de 6 pines que conecta la cama caliente y la placa MC.
Haga clic aquí para ver la guía de reemplazo para la serie P1.
¿Cuándo utilizarlo?
- La temperatura de la cama caliente es anormal y se ha verificado que los conectores están en buen estado;
- Se pierde la temperatura de la cama caliente durante el movimiento de la cama o la impresión;
- Hay daño visible en el cable o en el conector;
- Tras la confirmación del equipo de atención al cliente, se necesita reemplazar el cable de señal.
Herramientas y materiales necesarios
- Nuevo cable de señal de la cama caliente (6pin)
- Llave hexagonal H1.5/H2.0
- Pinzas
- Secador de pelo
- 3 tornillos de fijación para el deslizador del eje Z (si se reservaron al desempacar)
- Cinta y pegamento necesarios
Pegamento de silicona, solo de referencia
Advertencia de seguridad y estado de la máquina antes de comenzar
Antes de iniciar el proceso descrito en esta guía, asegúrese de que la máquina esté apagada.
Guía de operación

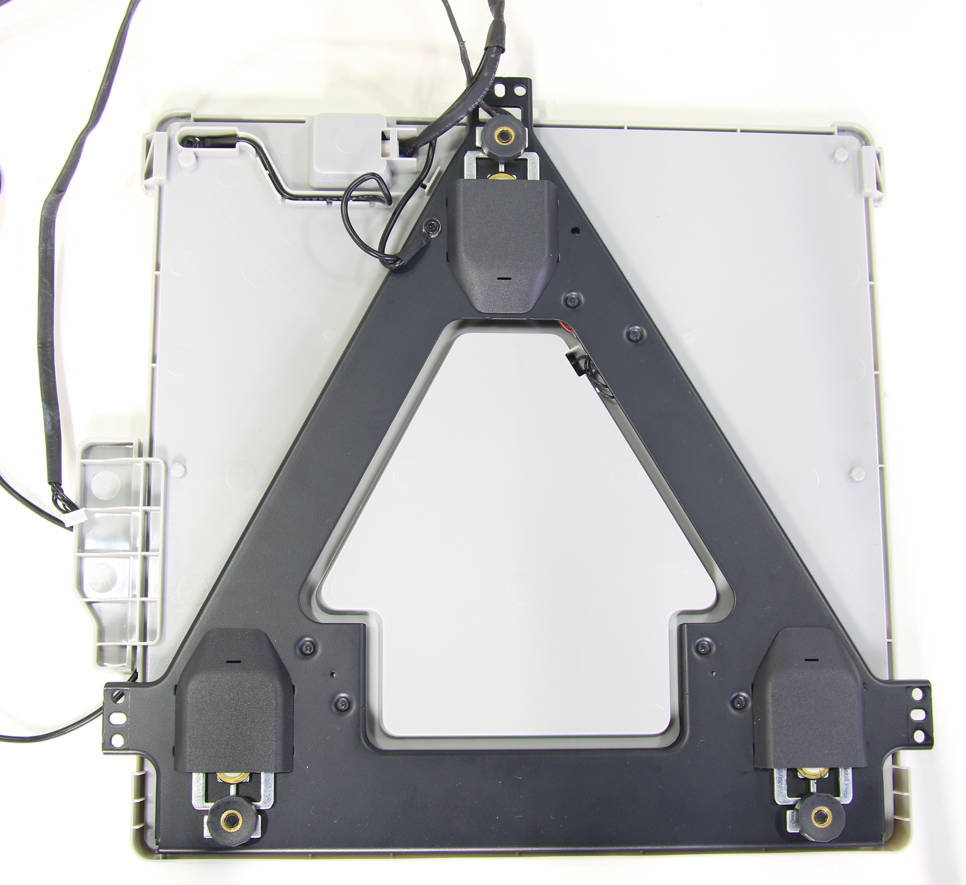

Paso 1 - Retire la cama caliente de la impresora
Consulte los pasos 1 a 12 en Reemplazo de la cama caliente para desmontar la impresora y retirar la cama caliente.
Paso 2 - Retire los tornillos de nivelación
Retire el tornillo de fijación y la arandela del cable de tierra con una llave hexagonal H2.0, luego afloje los 3 tornillos de nivelación de la cama caliente (con anillos de goma) a mano.
Paso 3 - Retire el soporte de la cama caliente
Gire para abrir el soporte de la cama caliente, ya que el cable NTC permanece conectado, tenga cuidado de no dañar el cable NTC.
Paso 4 - Retire el cable de señal antiguo
Use un secador de pelo para calentar el gel de silicona blanco en el conector y ablandar el gel de silicona, luego use pinzas para retirar parte del gel de silicona, desconecte y retire el cable de señal antiguo.
Paso 5 - Instale el nuevo cable de señal
Pase el nuevo cable de señal de la cama caliente por el orificio del cable en el soporte de la cama caliente, conéctelo al conector de la placa, aplique pegamento de silicona en el conector reforzado y fije el cable de señal. Luego espere aproximadamente 30 minutos (hasta que la cola se cure).
Paso 6 - Instale el soporte de la cama caliente
Monte el soporte de vuelta en la cama caliente, alineando los pernos y los agujeros pasantes.
Paso 7 - Instale los tornillos de nivelación
Instale 3 tornillos de nivelación (con anillos de goma), los pernos deben quedar ligeramente nivelados con los tornillos, luego fije el cable de tierra con el tornillo.
Paso 8 - Instale la cama caliente y monte la impresora
Consulte los pasos 13 a 25 en Reemplazo de la cama caliente para instalar la cama caliente y montar la impresora. Debido a la optimización de la estructura del producto, la ruta del cable de señal de la cama caliente ha cambiado, consulte las figuras a continuación.
Cómo verificar la finalización/éxito
- Conecte el cable de alimentación y encienda la impresora.
- Siga los pasos en Nivelación manual de la cama para realizar una nivelación manual de la cama caliente.
- Vaya al menú de configuración en la pantalla, seleccione Calibración y presione "Iniciar calibración".
Si encuentra algún problema, vuelva a revisar sus pasos y verifique todas las conexiones para intentarlo nuevamente. Si los problemas persisten, contacte al equipo de servicio para obtener asistencia adicional.
