Tapa de cable
Nota: No existen piezas de repuesto para este componente
Herramientas
Llave hexagonal H2.0/H1.5
Preparación
Desconectar el cable de alimentación.
Desmontaje

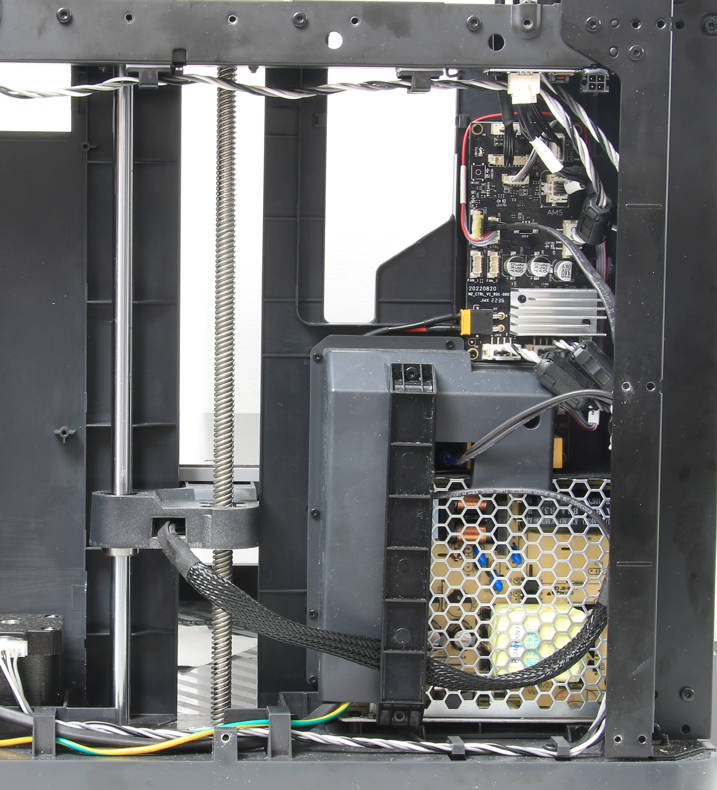

Paso 1 - Retirar el panel trasero y el conducto de exceso
Consulte el contenido relacionado de Panel trasero y Conducto de exceso para retirar el panel trasero y el conducto de exceso.
Paso 2 - Retirar la barandilla de cable
Retirar los 2 tornillos mostrados a continuación con una llave hexagonal H2.0, y luego retirar la barandilla de cable.

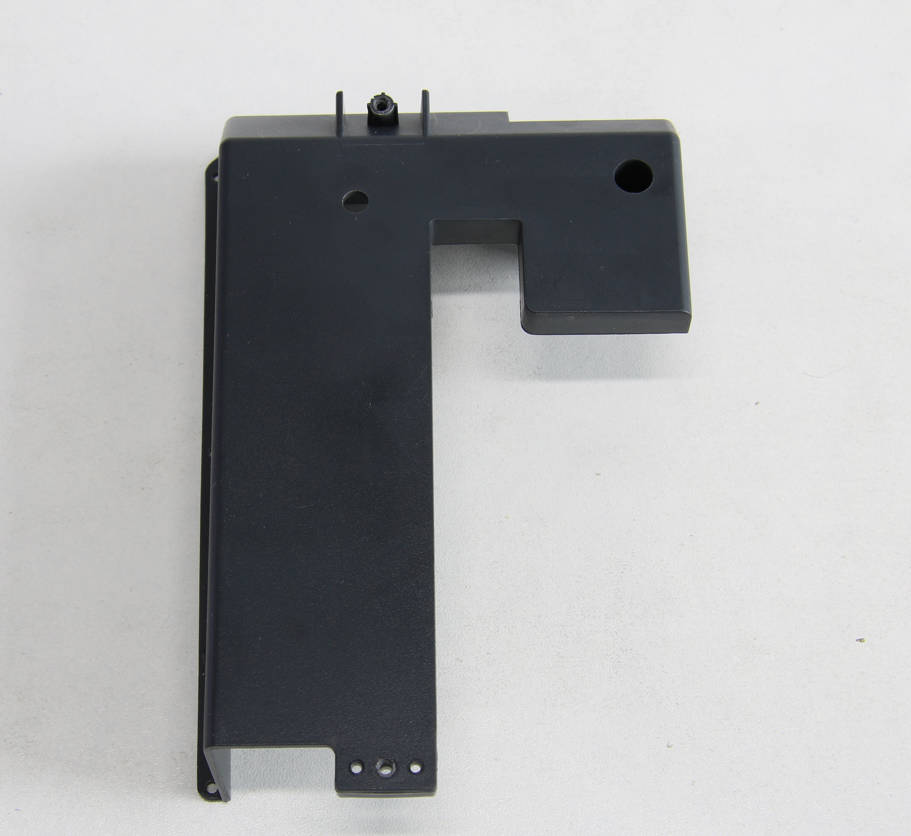

Paso 3 - Retirar la tapa de cable
Retirar los 6 tornillos de la tapa de cable con una llave hexagonal H1.5, y proceder a retirar la cubierta.
Montaje
Paso 1 - Instalar la tapa de cable
Al instalar la nueva tapa de cable en la impresora, tener cuidado de no atrapar accidentalmente ningún cable o alambre. Una vez colocada la tapa, asegurarla apretando los tornillos.
Paso 2 - Instalar la barandilla de cable
Volver a colocar la barandilla de cable en su posición original y proceder a fijar los 2 tornillos.

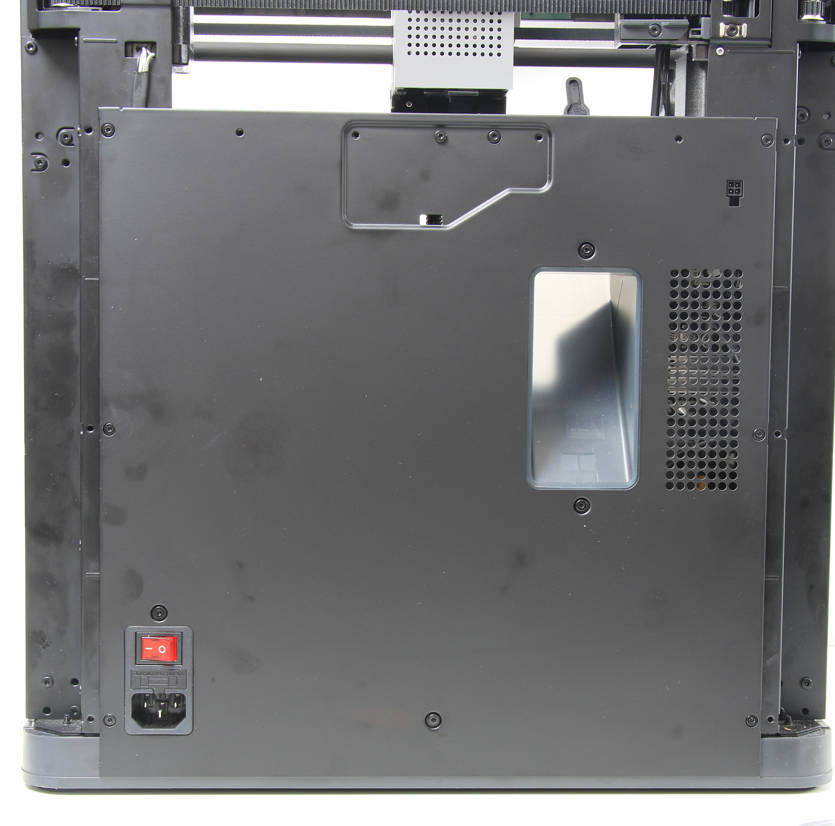

Paso 3 - Instalar el conducto de exceso y el panel trasero
Consulte el contenido relacionado de Conducto de exceso y Panel trasero para instalar el conducto de exceso y el panel trasero.
Cómo verificar
Examinar la instalación asegurando que el panel exterior esté correctamente fijado y que todos los tornillos estén correctamente apretados.
