Reemplazo del extrusor
Herramientas
Llave hexagonal H2.0/H1.5
Preparación
Descargar el filamento y asegurarse de que la temperatura de la boquilla haya bajado por debajo de 50 grados, y que la alimentación de la impresora esté apagada.
Guía de video
Desmontaje

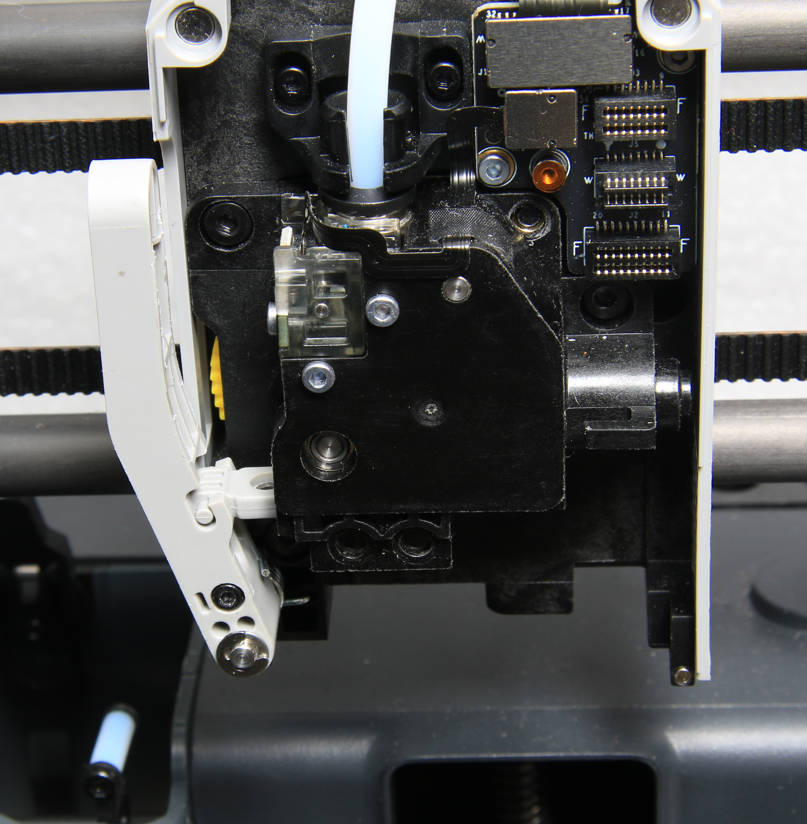

Paso 1 - Retirar el hotend completo
Consulte el contenido relevante de Montaje completo del hotend en la página de mantenimiento para retirar el montaje completo del hotend.

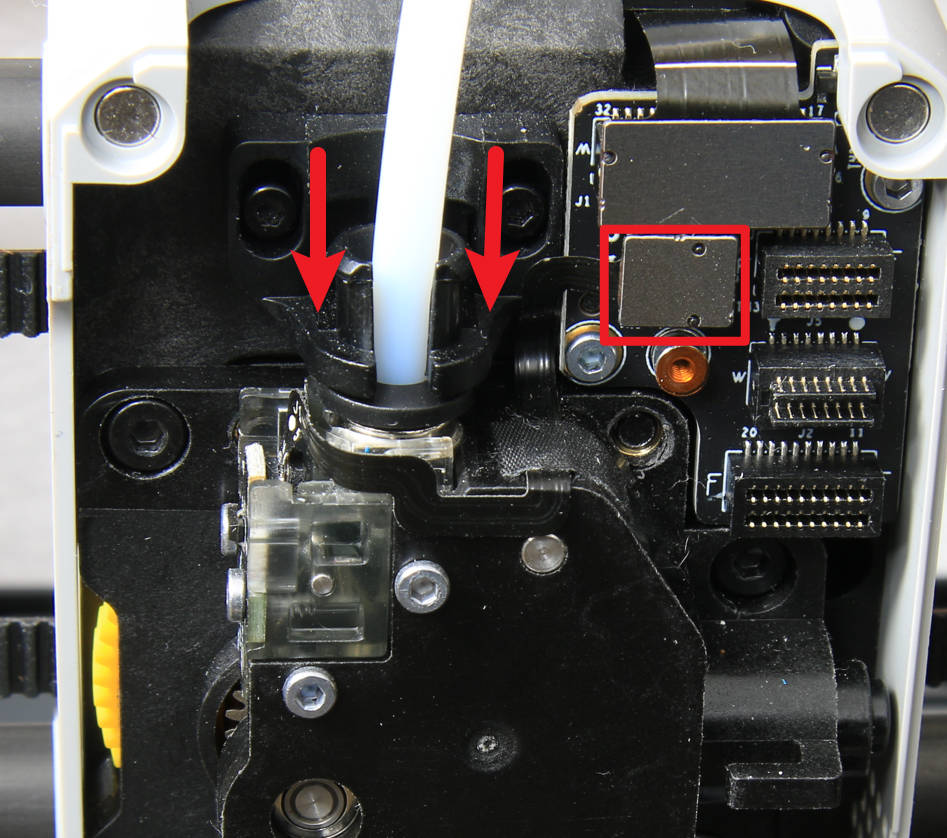

Paso 2 - Desconectar
Proceda a desconectar el tubo de filamento y desconectar el cable del interruptor Hall.
Paso 3 - Soltar el cortador
Afloje el tornillo de la palanca del cortador con una llave hexagonal H1.5, de manera que el cortador quede liberado del extrusor y la palanca pueda caer completamente.
Paso 4 - Retirar la unidad del extrusor
Desenrosque los 3 tornillos con una llave hexagonal H2.0 y retire el extrusor.
(Opcional) Reemplazar el cojinete del extrusor
Si el cojinete del extrusor está dañado, puede comprar uno con las siguientes dimensiones y reemplazarlo:
- Diámetro interno d: 3 mm
- Diámetro externo D: 8 mm
- Ancho H: 4 mm
Para desmontar el extrusor y conocer la ubicación del cojinete, consulte este artículo de la Wiki: Guía de mantenimiento del extrusor: Limpieza y lubricación - Serie X1&P1
Montaje
Paso 1 - Instalar la unidad del extrusor
Instalar el extrusor en el cabezal y fijar con 3 tornillos.

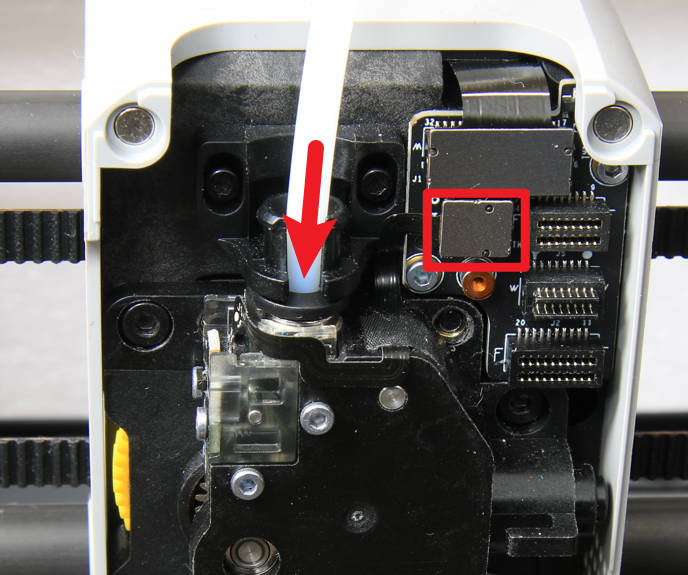

Paso 2 - Conectar el tubo y el cable
Conectar el tubo PTFE al extrusor y conectar el cable del interruptor Hall.

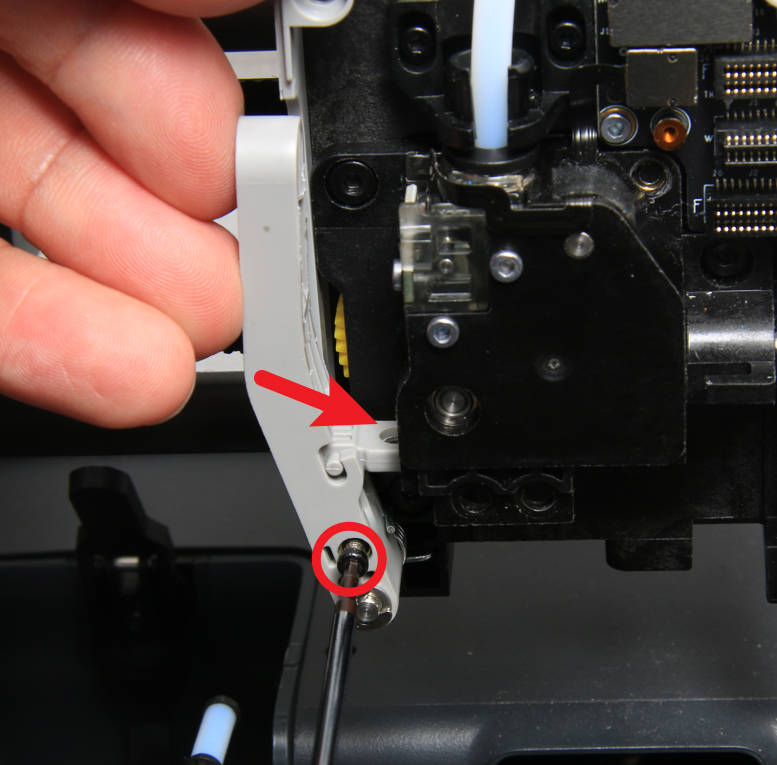

Paso 3 - Instalar el cortador de filamento
Levantar la palanca del cortador, deslizar el cortador en la ranura del extrusor y fijar el tornillo para asegurar la palanca.
Paso 4 - Instalar el hotend completo y cerrar la cubierta frontal
Consulte el contenido relevante de Montaje completo del hotend en la página de mantenimiento para instalar el montaje completo del hotend, y montar la cubierta frontal.
Verificación
Encender la impresora y completar un proceso manual de carga y descarga. Si no hay anomalías, significa que la operación fue exitosa.
