Descripción del problema
-
Función: Los calentadores se refieren a los elementos calefactores PTC en los conductos de aire del AMS. Al enfrentar el AMS, el lado izquierdo es el Calentador 1 y el lado derecho es el Calentador 2. Estos elementos calefactores se utilizan para la función de secado del AMS, elevando la temperatura de la cámara para secar los filamentos. Este error indica una anomalía detectada por el sensor de corriente del calentador PTC.

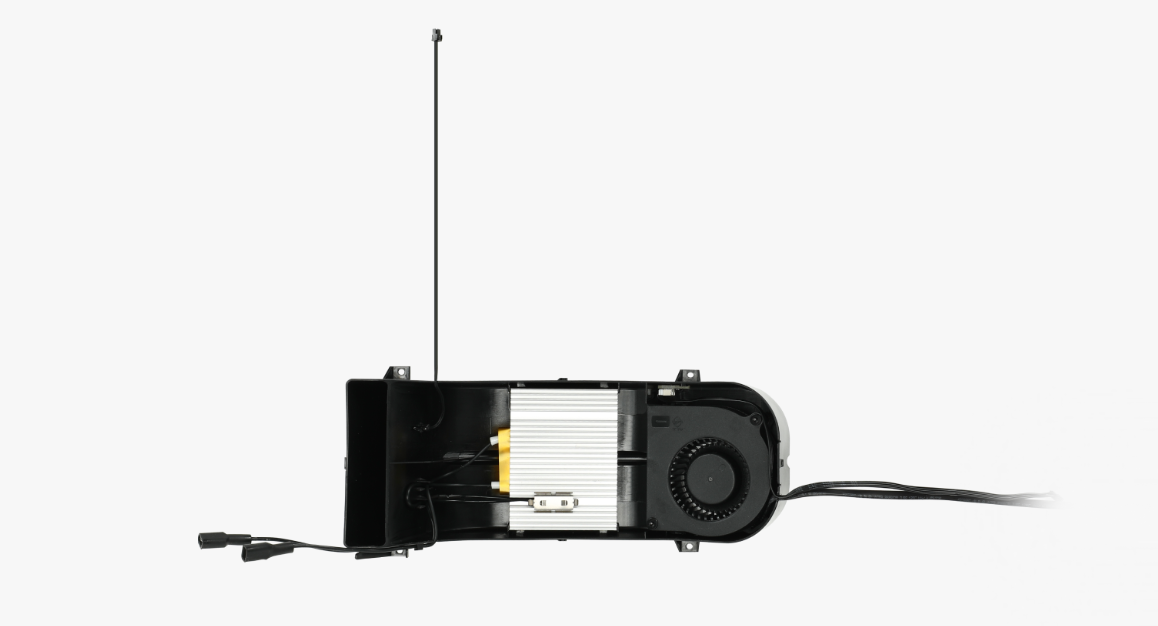

La unidad de calentamiento AMS HT consta de un elemento calefactor, un ventilador y un sensor de temperatura NTC.
-
Principio de detección: El error se activa cuando, al iniciar el secado, se detecta una corriente en el calentador antes de aplicar cualquier voltaje al calentador PTC. También puede reportarse si existe una diferencia significativa en la resistencia entre los dos calentadores PTC.
-
Impacto: El proceso de secado entra en un estado de fallo. Se detiene el calentamiento para ambos conductos de aire izquierdo y derecho, ambos ventiladores se activan para enfriar, la luz de estado indica un patrón de parpadeo rojo y se muestra un mensaje HMS.
Herramientas
- Llave hexagonal H1.5
- Llave hexagonal H2.0
Advertencia de seguridad
Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluido el trabajo en los circuitos electrónicos de la impresora y los cables del cabezal. Realizar tareas con la impresora encendida puede provocar un cortocircuito, causando daños electrónicos y riesgos de seguridad. Durante el mantenimiento o la solución de problemas, es posible que deba desmontar partes, incluido el hotend. Esto expone cables y componentes eléctricos que podrían cortocircuitar si entran en contacto entre sí, con otros metales o con componentes electrónicos mientras la impresora sigue encendida. Esto puede causar daños en los circuitos electrónicos de la impresora y problemas adicionales. Por lo tanto, es crucial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en los circuitos electrónicos de la impresora, garantizando un mantenimiento seguro y efectivo. Para cualquier inquietud o pregunta sobre la aplicación de esta guía, abra un nuevo ticket en nuestra Página de Soporte y haremos lo posible por responder de forma oportuna y brindarle la asistencia necesaria.
Solución de problemas
AMS 2 Pro
Paso 1. Detenga el proceso de secado y reinícielo.
Observe si el fallo desaparece. Si el error persiste, continúe con el paso 2.
Paso 2. Reconecte los conectores
Consulte las instrucciones para reemplazar la placa principal del AMS 2 Pro y reconecte los siguientes conectores:
- Puerto 1 — Calentador de la unidad de calentamiento (ranuras 1 y 2)
- Puerto 18 — Calentador de la unidad de calentamiento (ranuras 3 y 4)
Paso 3. Intercambie las conexiones de las unidades de calentamiento izquierda y derecha
Conecte los tres cables de la unidad de calentamiento defectuosa al conector de otra unidad de calentamiento en la placa principal, luego reinicie la impresora y observe si el error se transfiere a la otra unidad de calentamiento.
- Conector 1,2,3 — Calentador, ventilador y NTC de la unidad de calentamiento (ranuras 1 y 2)
- Conector 16,17,18 — Ventilador, NTC y calentador de la unidad de calentamiento (ranuras 3 y 4)
Nota: Esta validación cruzada se utiliza únicamente para solución de problemas. Las unidades de calentamiento izquierda y derecha no pueden intercambiarse en el AMS 2 Pro.
-
Si el mensaje de error indica que otra unidad de calentamiento está defectuosa, la unidad de secado en sí está defectuosa. Consulte: Reemplazar la unidad de calentamiento del AMS 2 Pro para reemplazar la unidad de calentamiento;
-
Si el mensaje de error es el mismo, la placa principal está defectuosa. Consulte: Reemplazar la placa principal del AMS 2 Pro para reemplazar la placa principal.
AMS HT
Paso 1. Detenga el proceso de secado y reinícielo.
Observe si el fallo desaparece. Si el error persiste, continúe con el paso 2.
Paso 2. Reconnecte los conectores
Consulte: Reemplazar la unidad de calentamiento del AMS HT. Desconecte el cable de la unidad de calentamiento del lado de la placa principal. Primero, retire la funda de goma aislante, luego presione el clip de bloqueo y extraiga suavemente el cable. Conéctelo firmemente.
Si el mensaje de error desaparece tras reconectar, el problema se resuelve; si persiste el mensaje de error, reemplace la unidad de calentamiento del AMS HT.
Paso 3. Reemplace la placa principal
Si el problema persiste tras reemplazar el conjunto de conducto de aire del calentador, podría tratarse de un problema de placa principal. Consulte Desmontaje y montaje de la placa principal del AMS HT para reemplazar la placa principal.
Códigos equivalentes
Los siguientes códigos HMS representan todos el mismo tipo de fallo.
