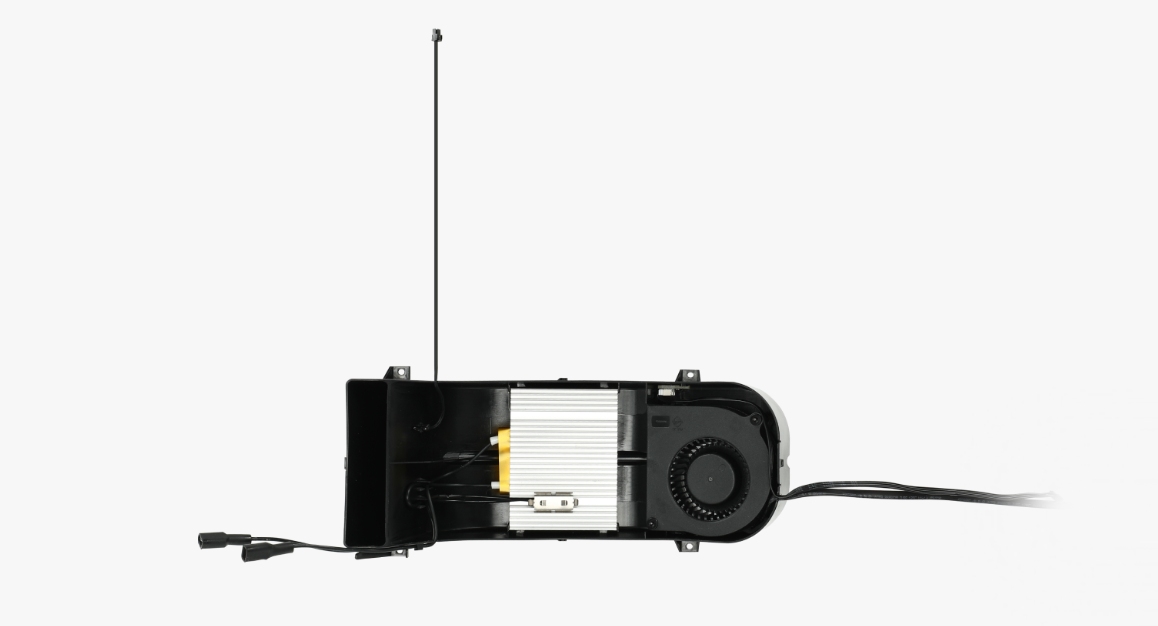

La unidad calefactora AMS HT consta de un elemento calefactor, un ventilador y un sensor de temperatura NTC.

Cuándo utilizar
-
Utilice esta guía cuando el elemento calefactor, el sensor de temperatura o el ventilador presenten fallos.
-
Se recomienda reemplazarlo mediante el Soporte Técnico de Bambu Lab.
Herramientas y materiales requeridos
-
Destornillador H1.5
-
Destornillador H2.0
Advertencia de seguridad y estado de la máquina antes de iniciar
ADVERTENCIA!
Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento en la impresora y sus electrónicos, incluidos los cables del cabezal, ya que dejar la impresora encendida durante estas tareas puede causar un cortocircuito, lo que podría provocar daños adicionales en los componentes electrónicos y peligros de seguridad.
Al realizar mantenimiento o solución de problemas en la impresora, es posible que deba desmontar algunas partes, incluido el hotend. Este proceso puede exponer cables y componentes eléctricos que podrían causar un cortocircuito si entran en contacto entre sí o con otros componentes metálicos o electrónicos mientras la impresora sigue encendida. Esto puede dañar los componentes electrónicos de la impresora y causar más daños.
Por lo tanto, es esencial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier trabajo de mantenimiento. Esto evitará cortocircuitos o daños en los componentes electrónicos de la impresora. Al hacerlo, evitará posibles daños en los componentes electrónicos de la impresora y garantizará que el mantenimiento se realice de forma segura y efectiva.
*Si tiene alguna preocupación o pregunta sobre la aplicación de esta guía, abra un nuevo ticket en nuestra Página de Soporte y haremos lo posible por responderle con rapidez y brindarle la asistencia que necesite.
Retirar la unidad calefactora antigua
Paso 1: Retirar el tubo PTFE en la parte trasera del AMS HT
Presione el tubo PTFE, suelte el botón en la parte trasera del AMS HT para desbloquear el acoplamiento, luego retire el tubo PTFE.

Paso 2: Retirar el marco central del AMS HT

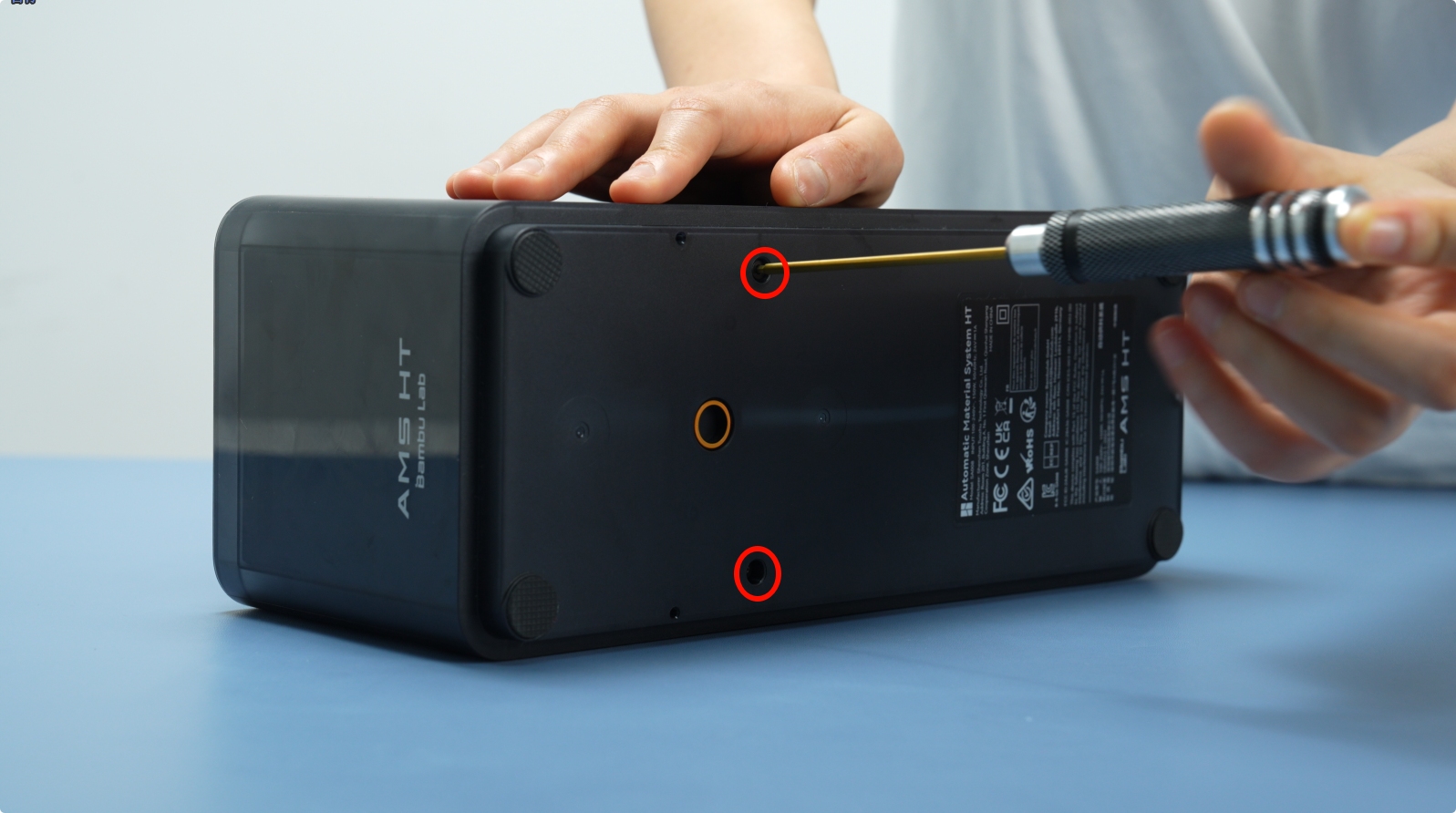

Primero, retire los dos tornillos inferiores (BT3*8).

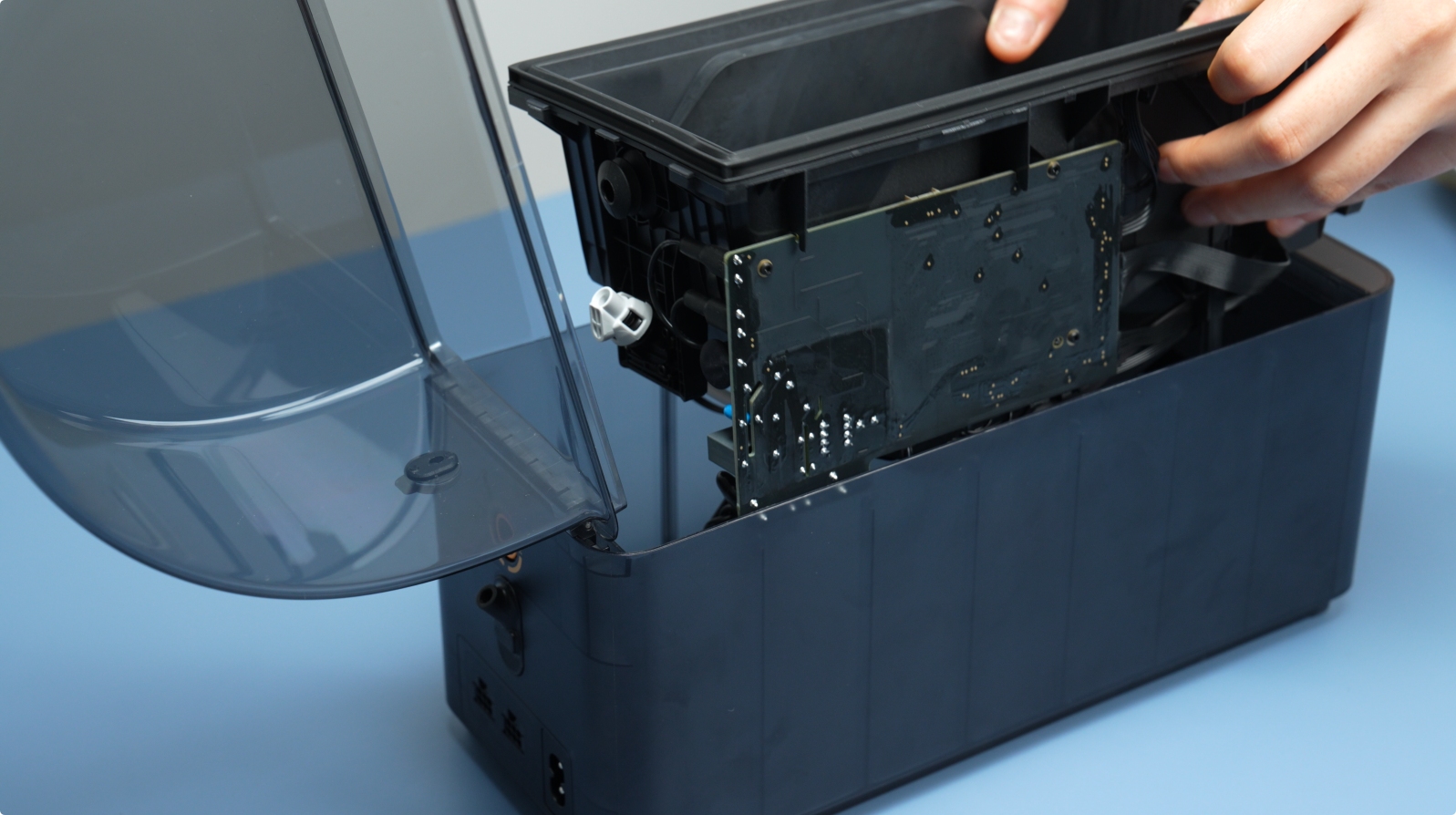

Después de retirar los tornillos, levante suavemente el conjunto del marco central hacia arriba.
Una vez que haya un espacio, continúe levantando el marco central. No tire con fuerza, ya que los cables aún están conectados.

Desbloquee la bisagra y desconecte el cable de la pantalla frontal.

A continuación, desconecte los cables de señal y alimentación de la placa de alimentación del AMS HT.
Retire el cable que conecta el conector de alimentación con la placa principal. Para hacerlo, retire la cubierta aislante, presione la bisagra y retire el conector.
Paso 3: Desconectar los cables de la unidad calefactora

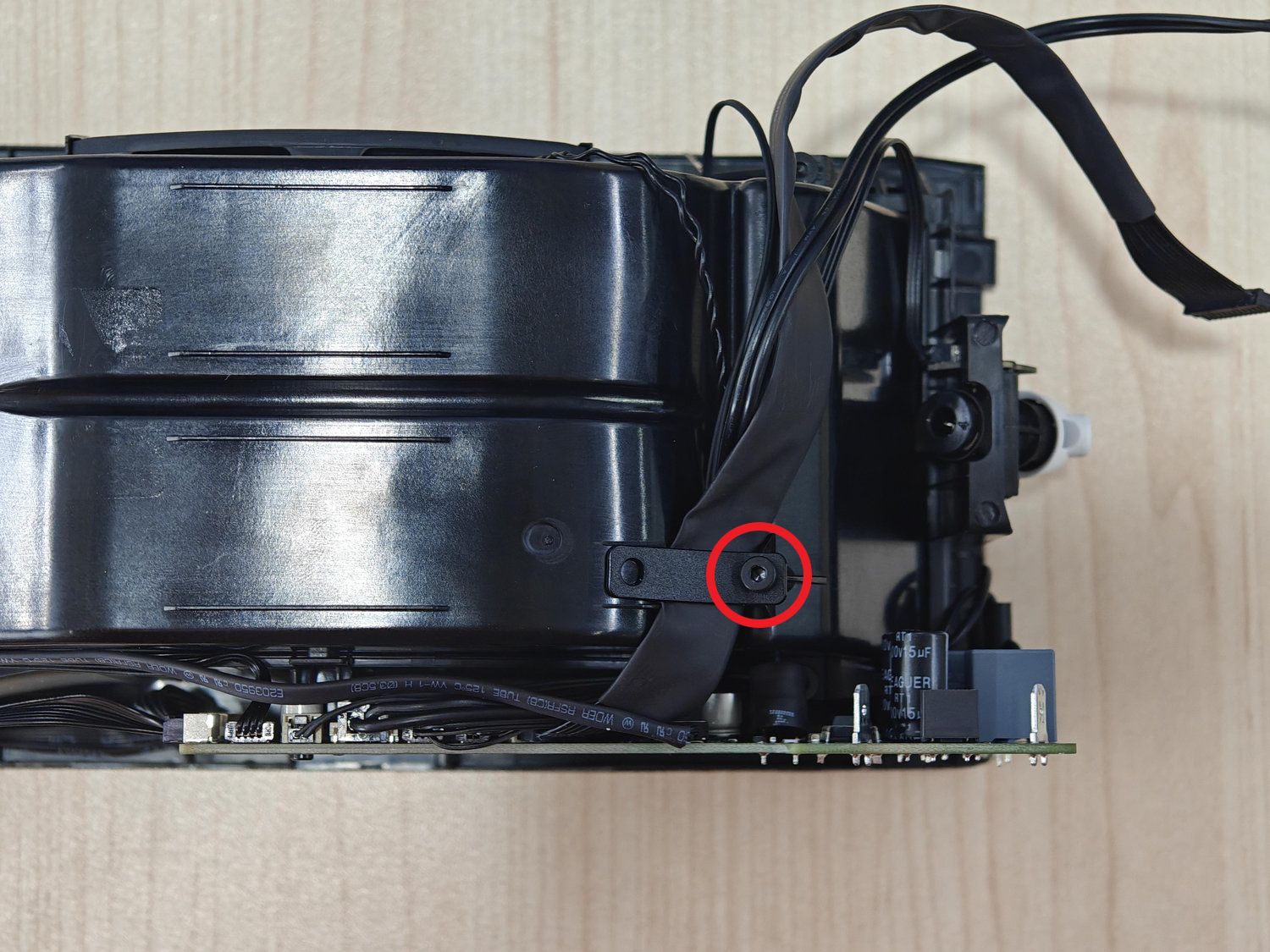

Retire el tornillo BT3x5 del sujetacables para aflojar y liberar los cables del componente de secado.

A continuación, retire los siguientes cables de la placa principal:
- Sensor de temperatura e humedad
- Sensor termistor
- Montaje del sensor Hall del alimentador
- Bobina RFID
- Ventilador de la unidad calefactora

A continuación, desconecte el cable de la unidad calefactora en el lateral de la placa principal. Para hacerlo, primero retire la cubierta aislante, presione la bisagra y luego retire suavemente el cable.
Paso 4: Retirar la unidad calefactora
Para retirar la unidad calefactora, debe mover ligeramente la placa principal. Para ello, afloje los tres tornillos de la placa principal (BT2x5) y luego deslice la placa principal fuera de su ranura.

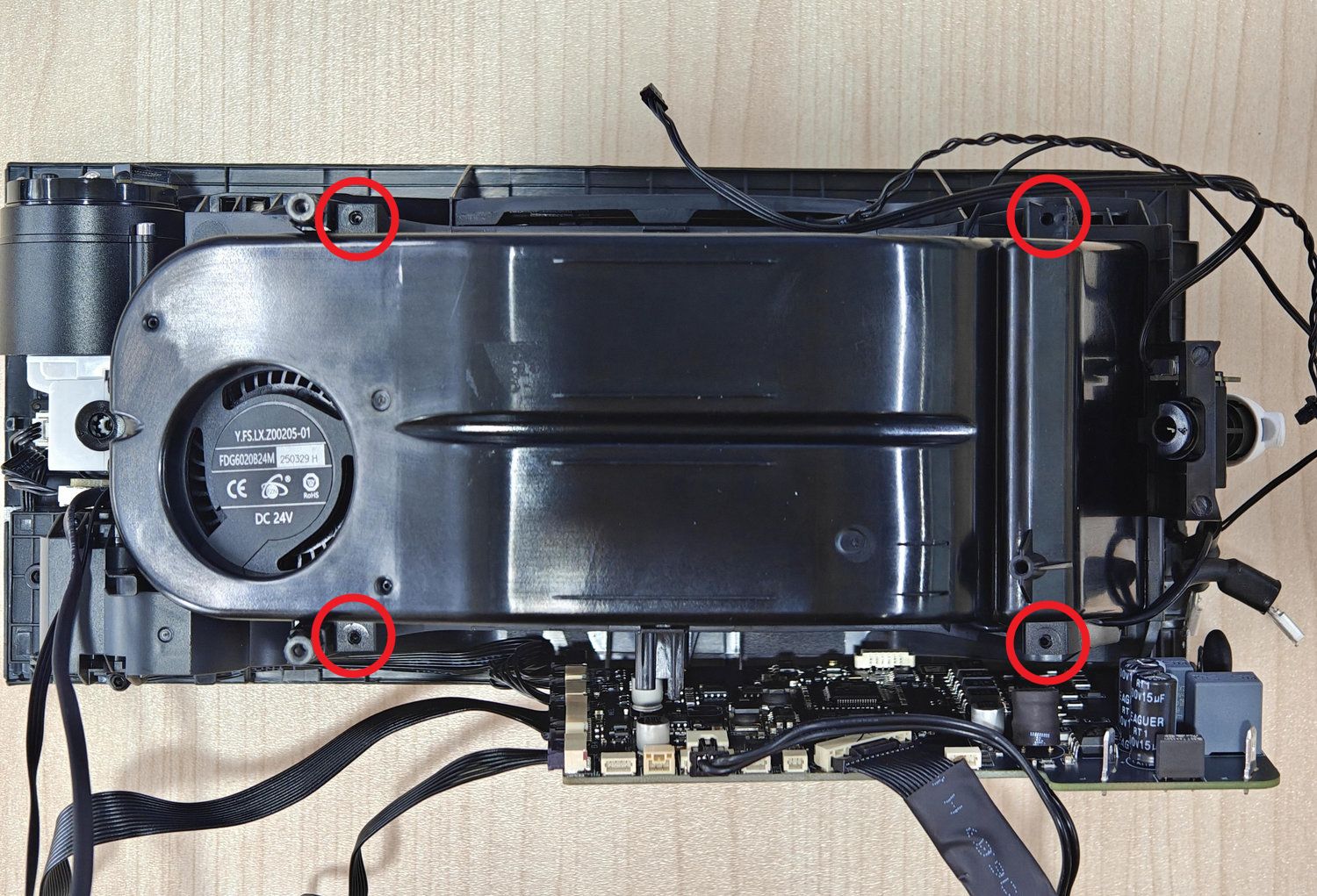

Retire los cuatro tornillos que fijan la unidad calefactora AMS HT, como se muestra en la imagen.

Utilice un destornillador H1.5 para liberar las fijaciones izquierda y derecha, luego retire el componente de secado.

Instalar la nueva unidad calefactora AMS HT
Paso 1: Colocar correctamente la unidad calefactora

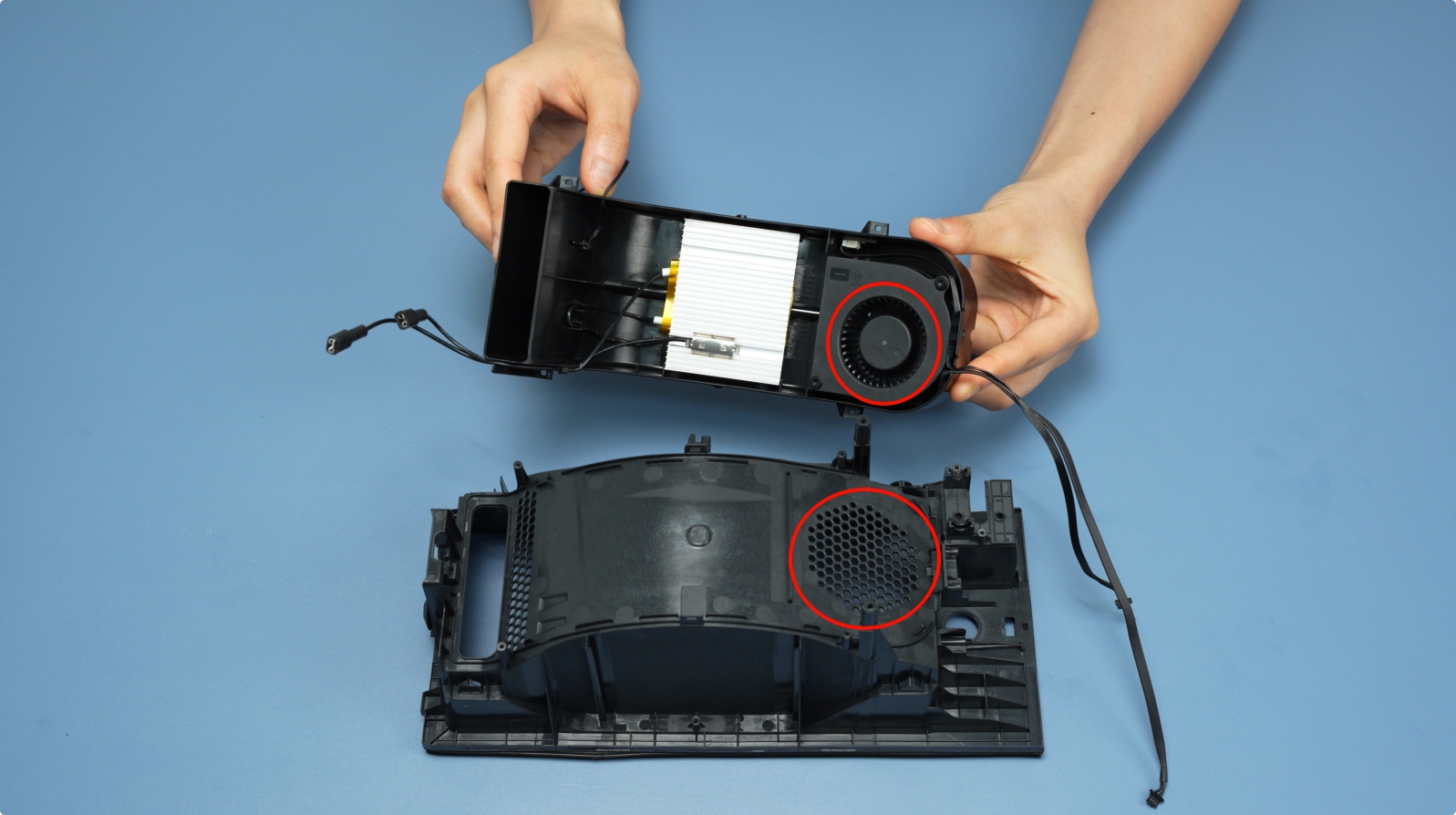

Al comenzar la instalación, alinee el lado del ventilador de la nueva unidad calefactora AMS HT con los agujeros de ventilación del marco central, como se muestra a continuación.

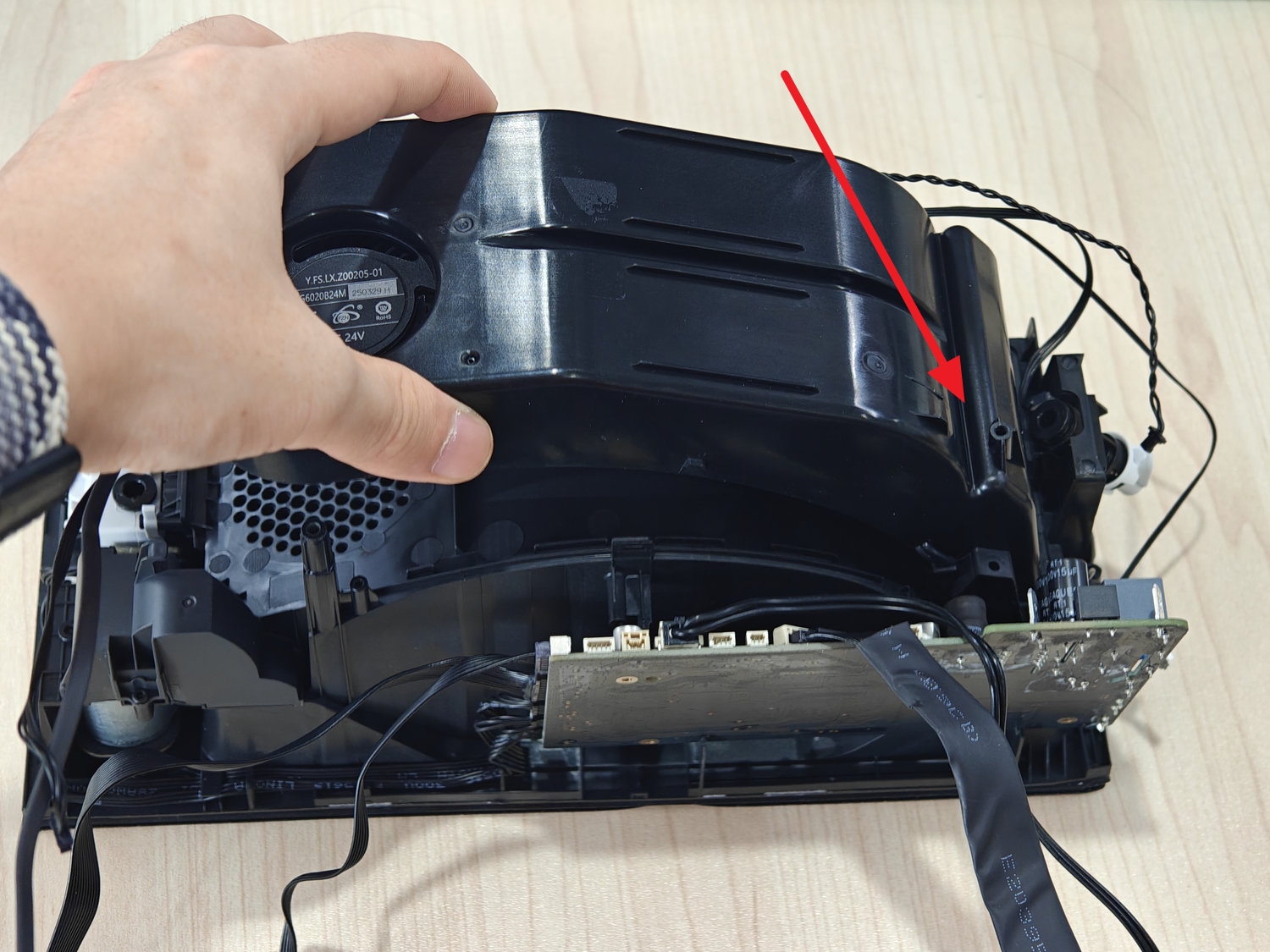

Inserte la unidad calefactora diagonalmente desde la posición de salida de filamento del AMS HT.

Inserte los cuatro tornillos de la unidad calefactora (BT2x6) y apriételos.

Paso 2: Conectar los cables de la unidad calefactora**

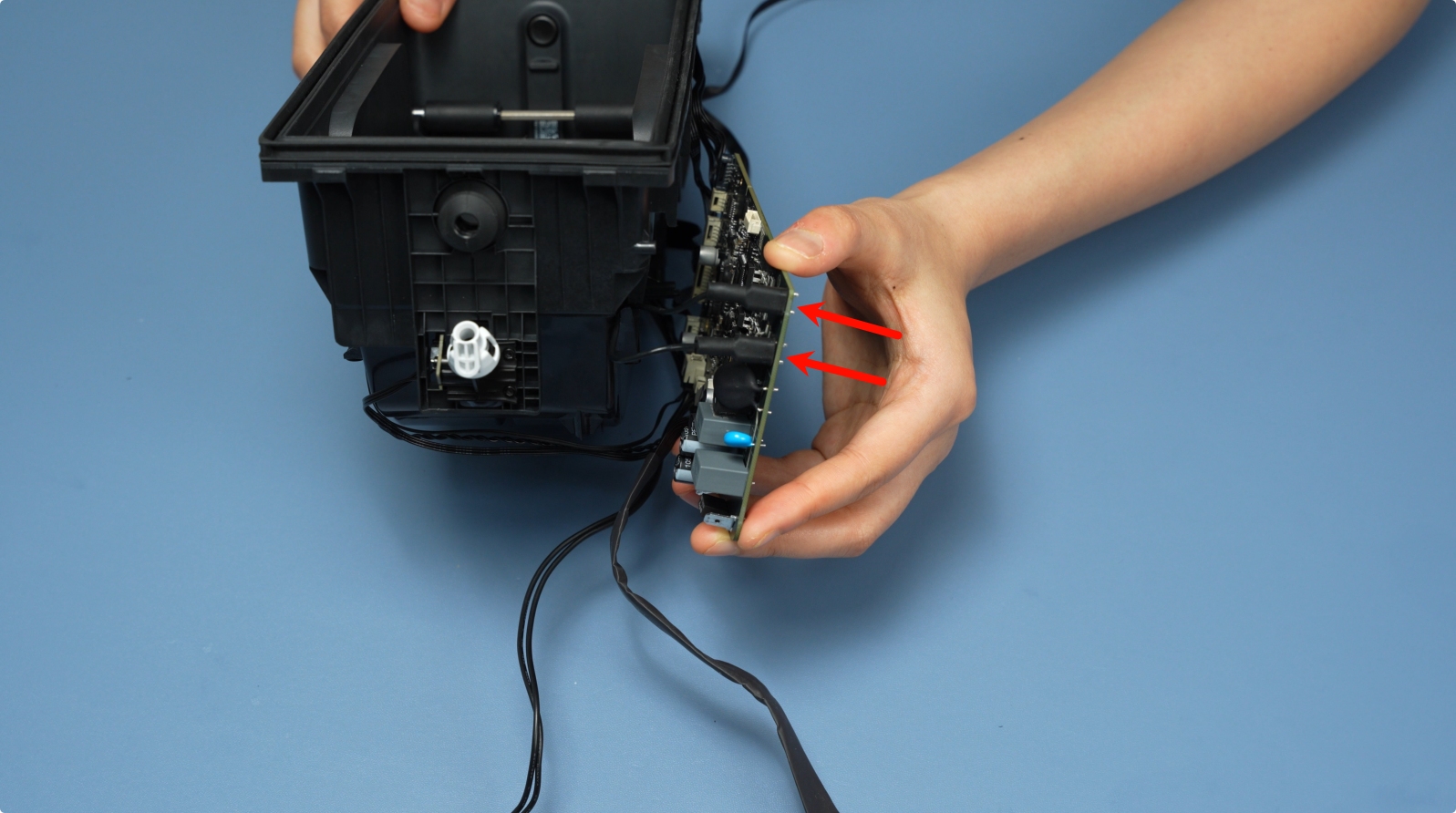

Primero, conecte el cable de la unidad calefactora en el lado de la placa principal. Después de enchufarlo, inserte la goma aislante.

Nota: La polaridad no importa aquí.

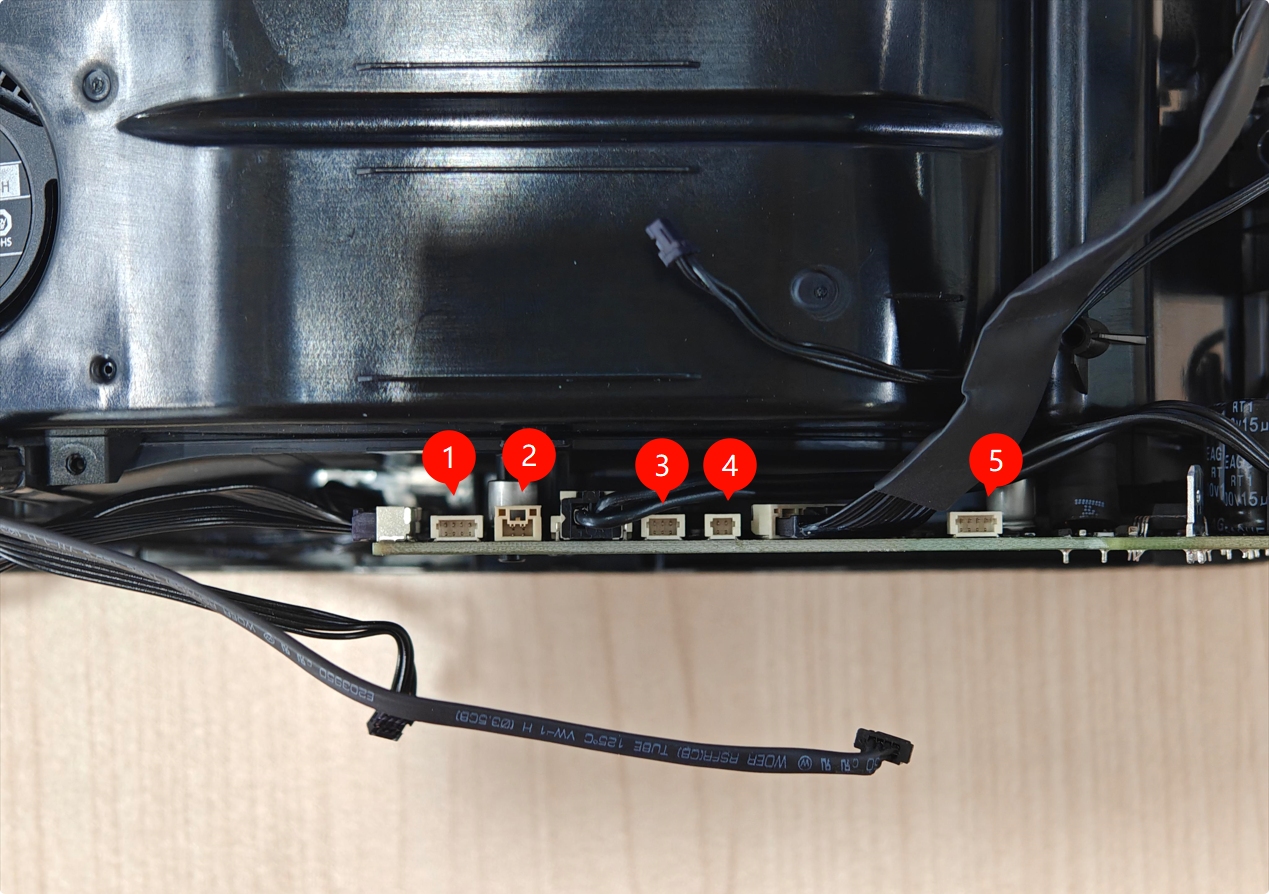

A continuación, conecte los cinco cables en la parte superior de la placa principal. Estos son:
Sensor de temperatura e humedad
Sensor termistor
Montaje del sensor Hall del alimentador
Bobina RFID
Ventilador de la unidad calefactora

Deslice la placa principal en su ranura y fíjela con tres tornillos BT2x5.

Después de conectar los cables, debe organizarlos. Para ello, coloque primero los cuatro cables más finos en la parte inferior, luego coloque el cable de comunicación de la placa principal más grueso sobre ellos. Finalmente, instale el sujetacables y fíjelo con un tornillo BT3x5.
Gire el AMS HT 180° para organizar los cables frontales. Coloque los cables en el canal de guía de cables como se muestra en las imágenes.
Paso 3: Instalar el marco central del AMS HT

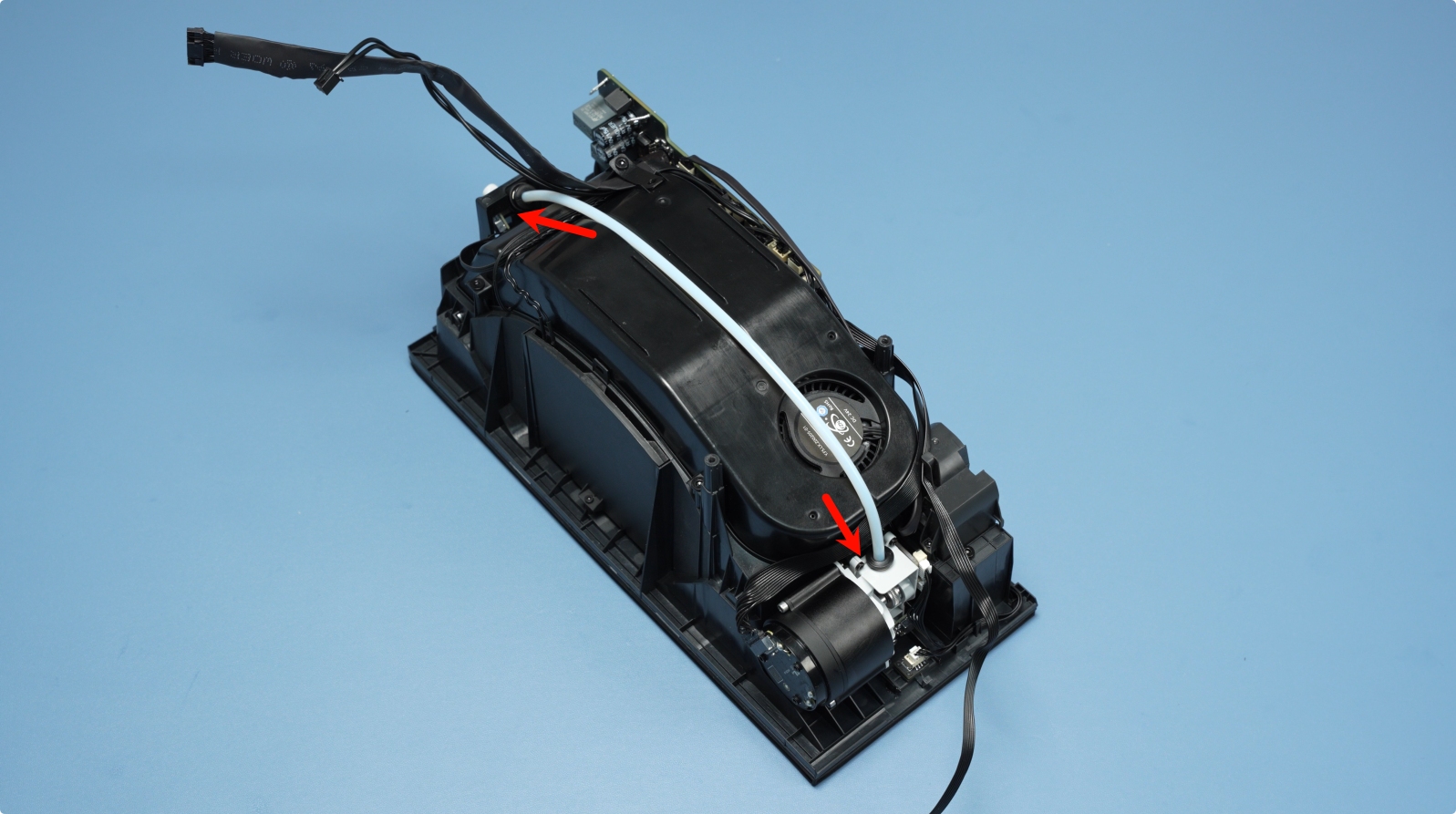

En este paso, comience conectando el tubo PTFE del alimentador al conjunto de salida.

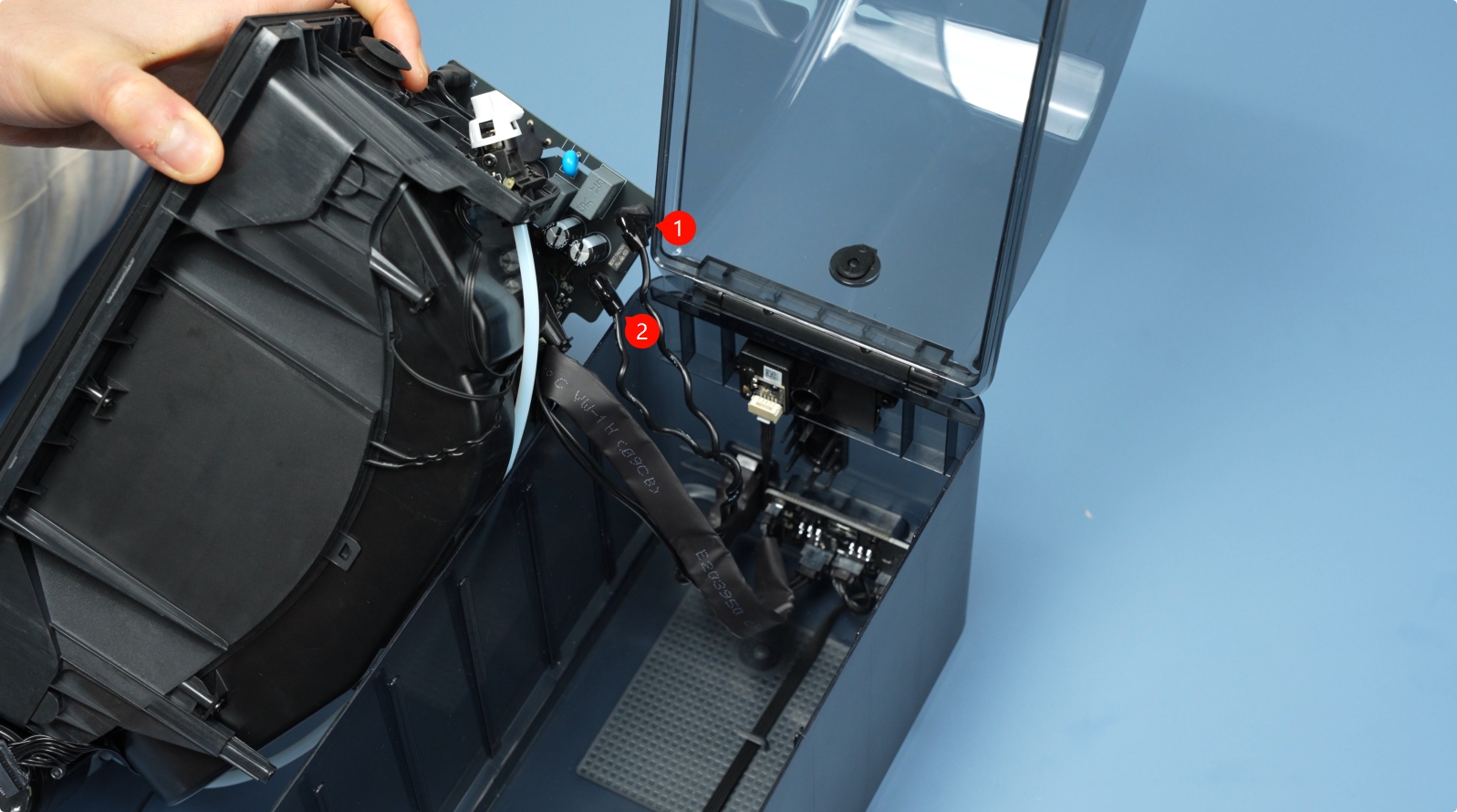

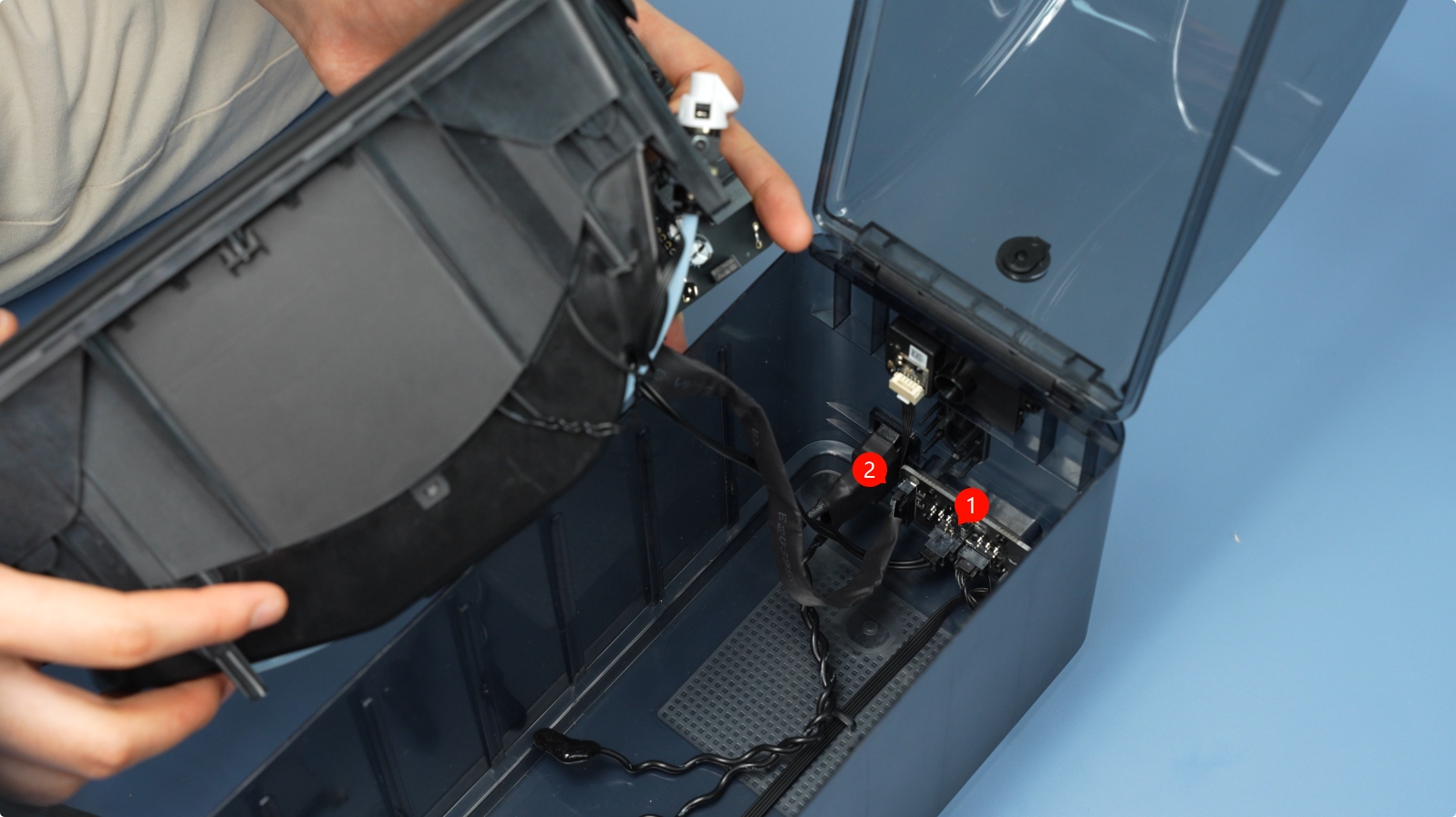

Conecte los cables en los puertos 1 y 2, como se muestra en la imagen. El puerto 1 es el cable de comunicación de la placa principal (14 pines), y el puerto 2 es el cable de alimentación de la placa principal (2 pines).

Reconecte el cable del conector de alimentación a la placa principal y reinstale correctamente la cubierta aislante.

Nota: La polaridad no importa aquí.

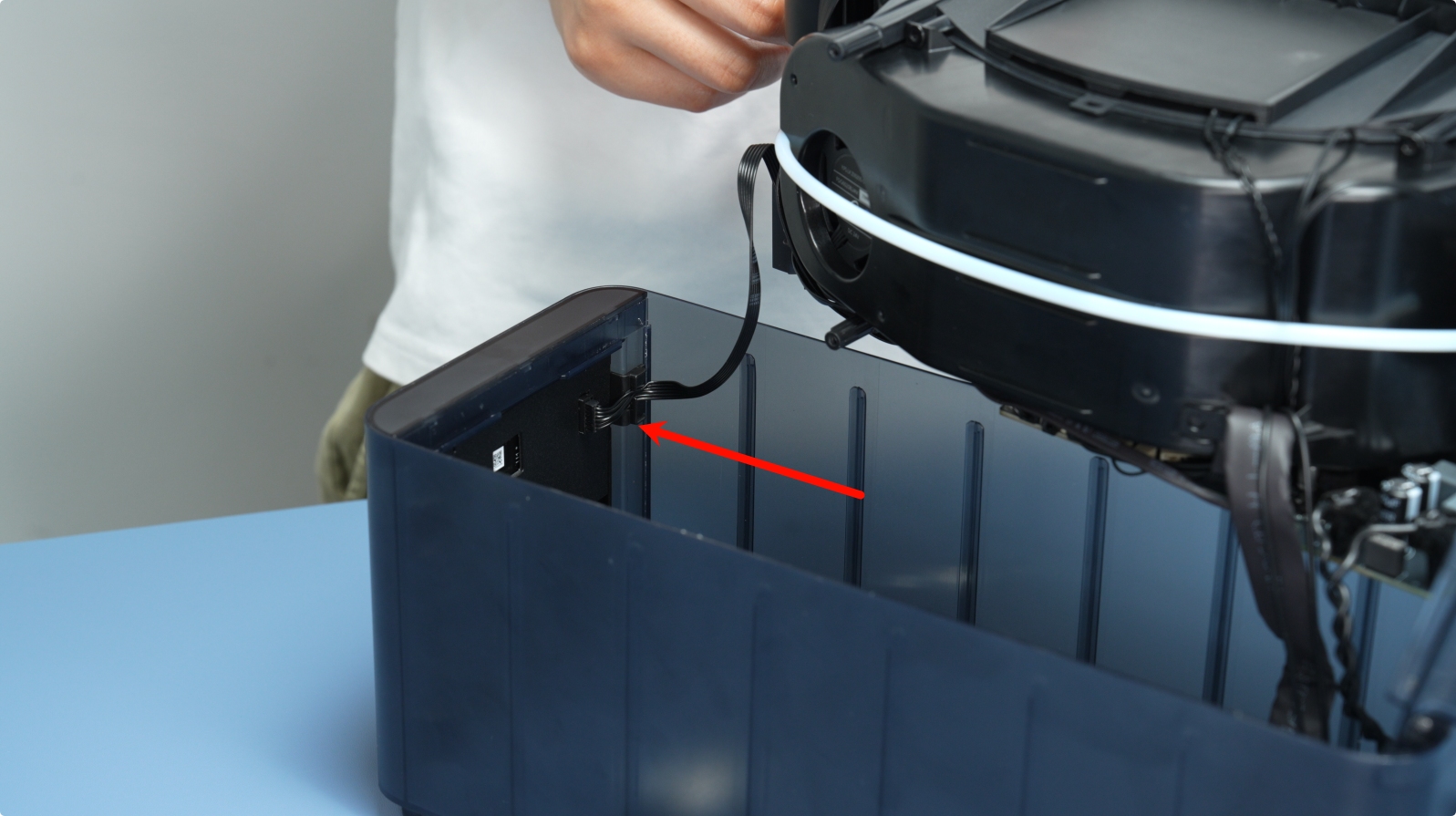

Conecte el cable frontal del AMS HT. Después de conectarlo, asegúrese de que esté insertado en el canal de guía de cables.
Utilice el dedo para enganchar el cable sobresaliente, luego instale el conjunto del marco central en el conjunto de cubierta inferior.
Asegúrese de que el conjunto del marco central esté completamente presionado en el conjunto de cubierta inferior, sin levantamiento en la parte frontal ni trasera. Luego, instale los dos tornillos de montaje inferiores (BT3x8).
Paso 4: Insertar el tubo PTFE en la parte trasera del AMS HT

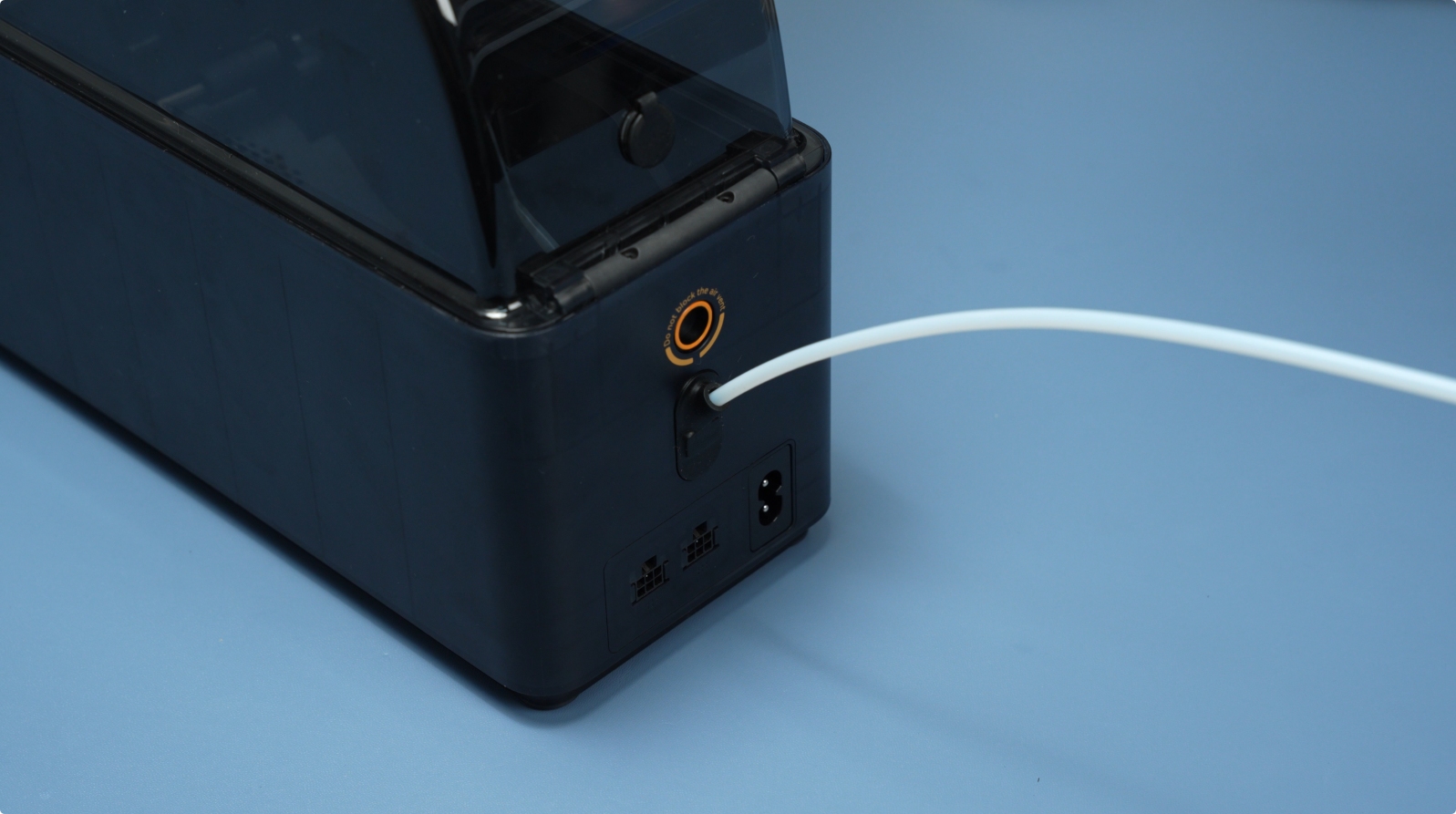

Inserte el tubo PTFE en la parte trasera del AMS HT. Una vez insertado, tire ligeramente para confirmar que está firmemente en su lugar.

Verificar la Funcionalidad
Asegúrese de que el cable de alimentación esté conectado correctamente, luego conecte la unidad AMS HT a la impresora. Encienda la máquina y, desde la pantalla táctil de la impresora, active las funciones de secado y alimentación de la AMS HT.
Comience probando la función de secado. Si se enciende correctamente y la unidad alcanza la temperatura objetivo esperada, el componente de secado funciona adecuadamente.
A continuación, pruebe la función de alimentación. Asegúrese de que todo el proceso de carga se complete sin interrupciones ni mensajes de error. Si ambas funciones funcionan como se espera, la sustitución de la AMS HT se ha completado con éxito.
Si hay algún problema, verifique todas las conexiones internas de cables y vuelva a intentarlo. Si los problemas persisten, comuníquese con el equipo de soporte al cliente de Bambu Lab para recibir asistencia adicional.
