Modelos aplicables
AMS 2 Pro (en adelante denominado AMS)
Este artículo toma como ejemplo una de las unidades de calentamiento (ranuras 1 y 2). Los métodos de desmontaje y montaje de la otra unidad de calentamiento son exactamente iguales.
Unidad de calentamiento AMS 2 Pro

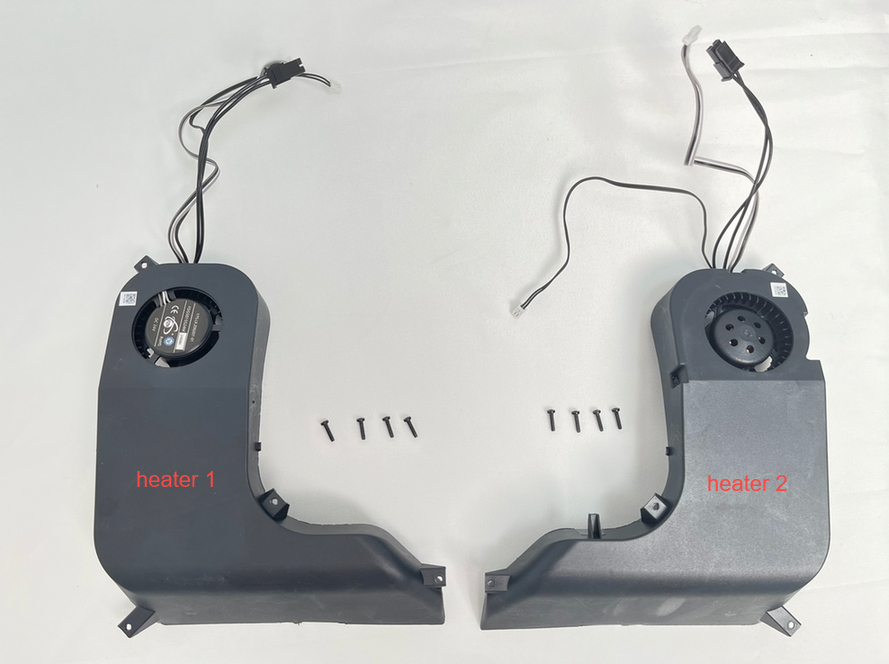

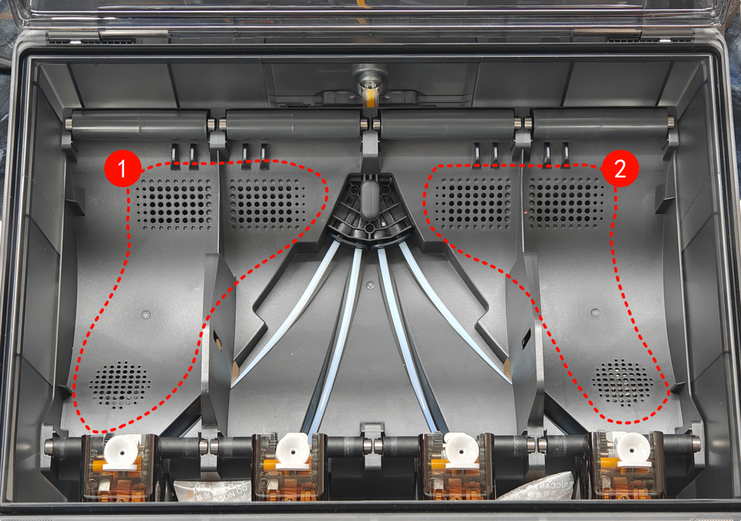

La unidad de calentamiento del AMS es un componente para secar filamentos dentro del AMS, compuesto por un calentador, un ventilador y un sensor de temperatura NTC. Calentador 1 (lado izquierdo): Suministra las ranuras 1-2, visible por la etiqueta del ventilador Calentador 2 (lado derecho): Suministra las ranuras 3-4, visible por las aspas del ventilador
¿Cuándo utilizar?
El filamento se seca de forma anormal y aparece un mensaje de error HMS, indicando que el módulo necesita ser reemplazado, o el equipo de soporte técnico postventa determina que el módulo necesita ser reemplazado tras diagnosticar el fallo.
Herramientas y materiales necesarios
-
Nueva Unidad de calentamiento AMS 2 Pro
-
Llave Allen H2.0
-
Llave Allen H1.5
-
20 minutos
Lista de tornillos
Advertencia de seguridad
¡IMPORTANTE!
Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluido el trabajo en electrónica de la impresora y los cables del cabezal. Realizar tareas con la impresora encendida puede provocar un cortocircuito, causando daños electrónicos y riesgos de seguridad.
Durante el mantenimiento o solución de problemas, es posible que deba desmontar partes, incluido el hotend. Esto expone cables y componentes eléctricos que podrían cortocircuitar si entran en contacto entre sí, con otros metales o componentes electrónicos mientras la impresora sigue encendida. Esto puede causar daños en la electrónica de la impresora y problemas adicionales.
Por lo tanto, es crucial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en la electrónica de la impresora, garantizando un mantenimiento seguro y efectivo. Para cualquier duda o pregunta sobre la aplicación de esta guía, recomendamos presentar un ticket técnico respecto a su problema y haremos lo posible por responder con prontitud y brindar la asistencia necesaria.
Antes de comenzar, asegúrese de que el AMS esté desconectado de la impresora.
Retirar la unidad de calentamiento
Paso 1 - Retirar el tubo PTFE en la parte trasera del AMS

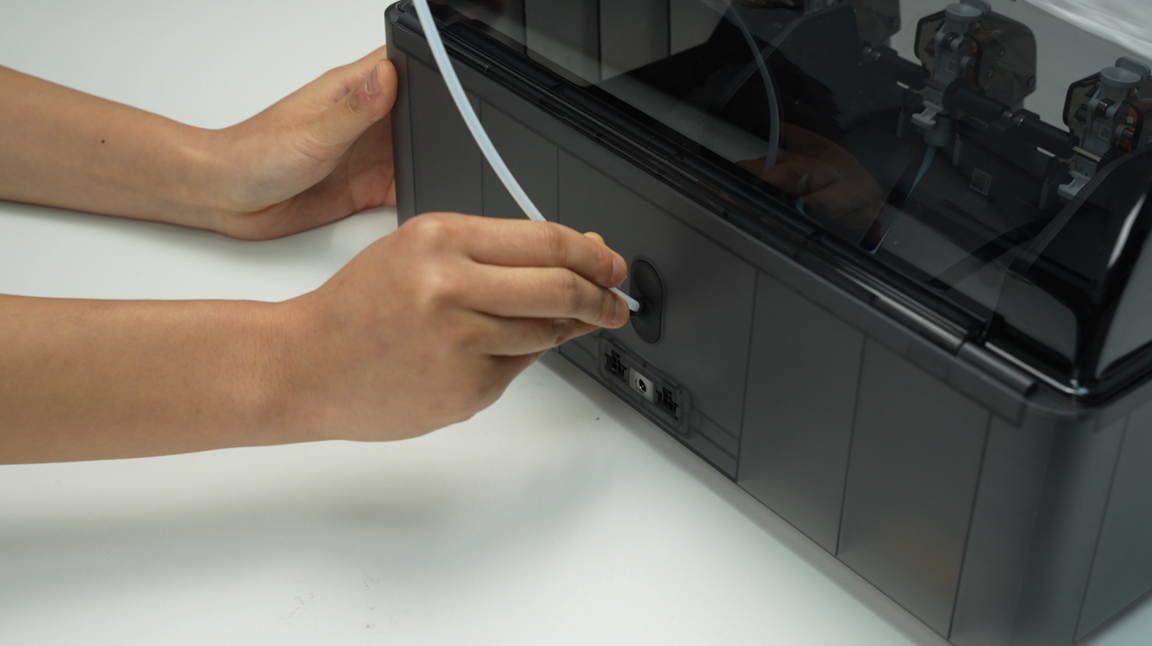

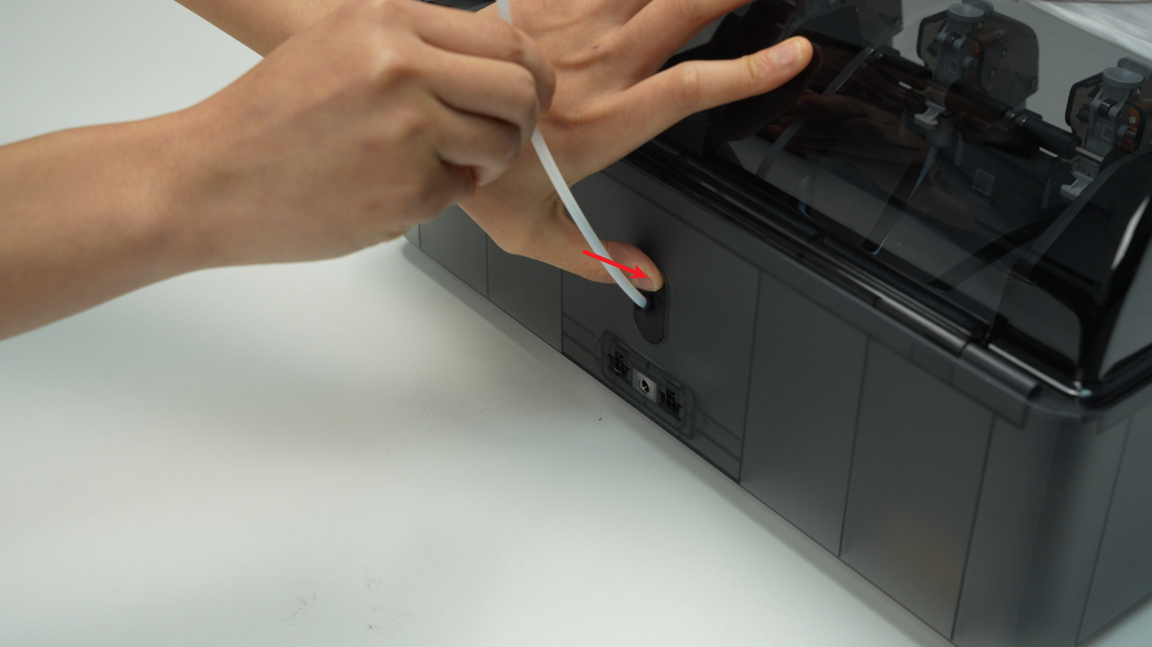

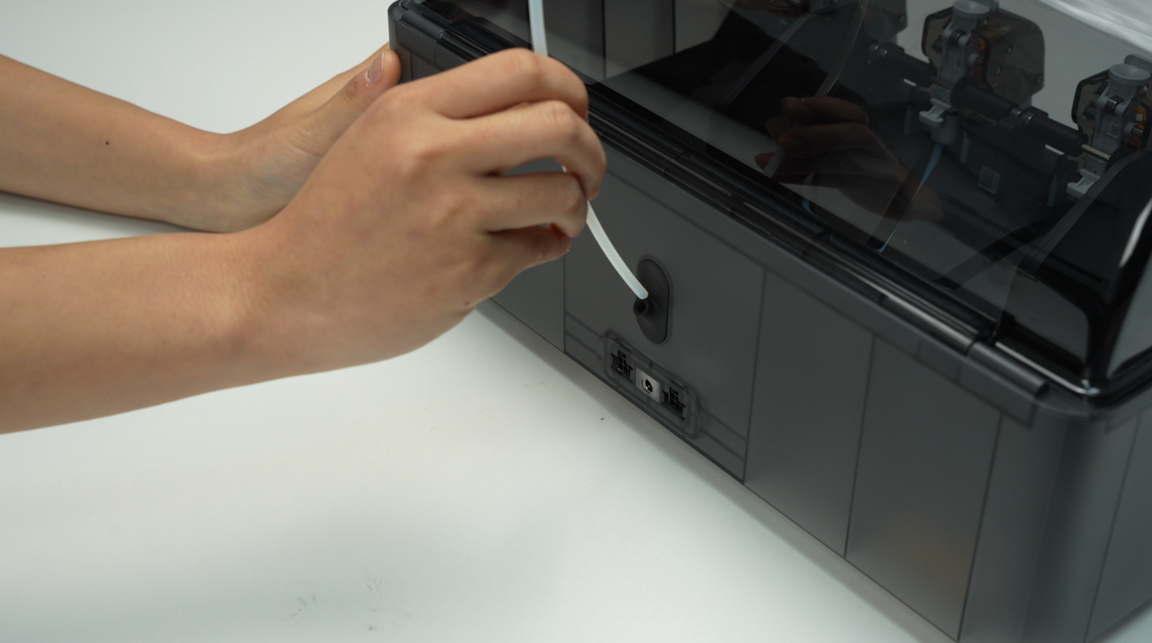

Presione el botón de liberación del tubo PTFE desde la parte trasera del AMS para desbloquear el acoplamiento, luego retire el tubo PTFE desde la parte trasera del AMS.
Paso 2 - Retirar el botón de liberación del tubo PTFE

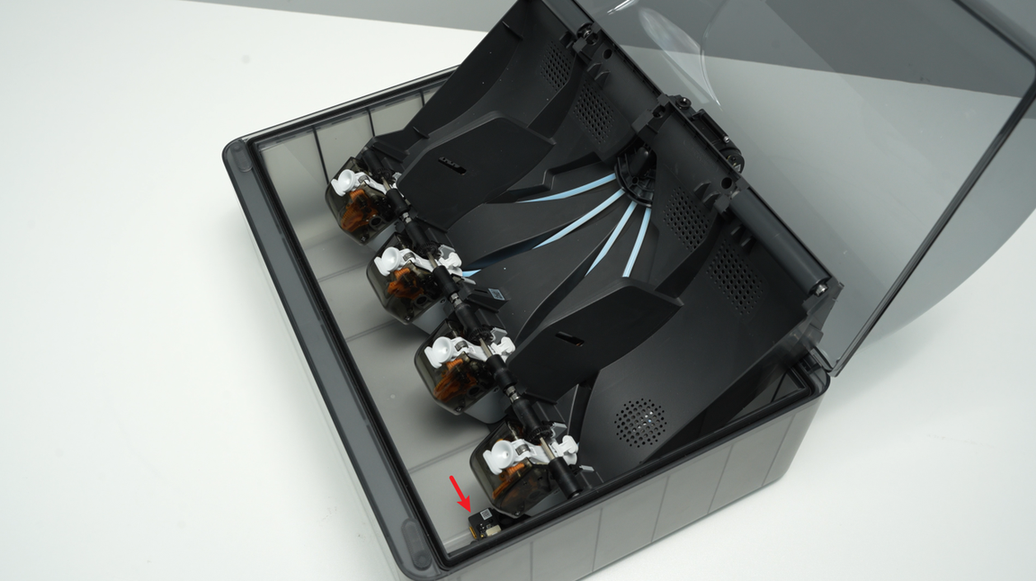

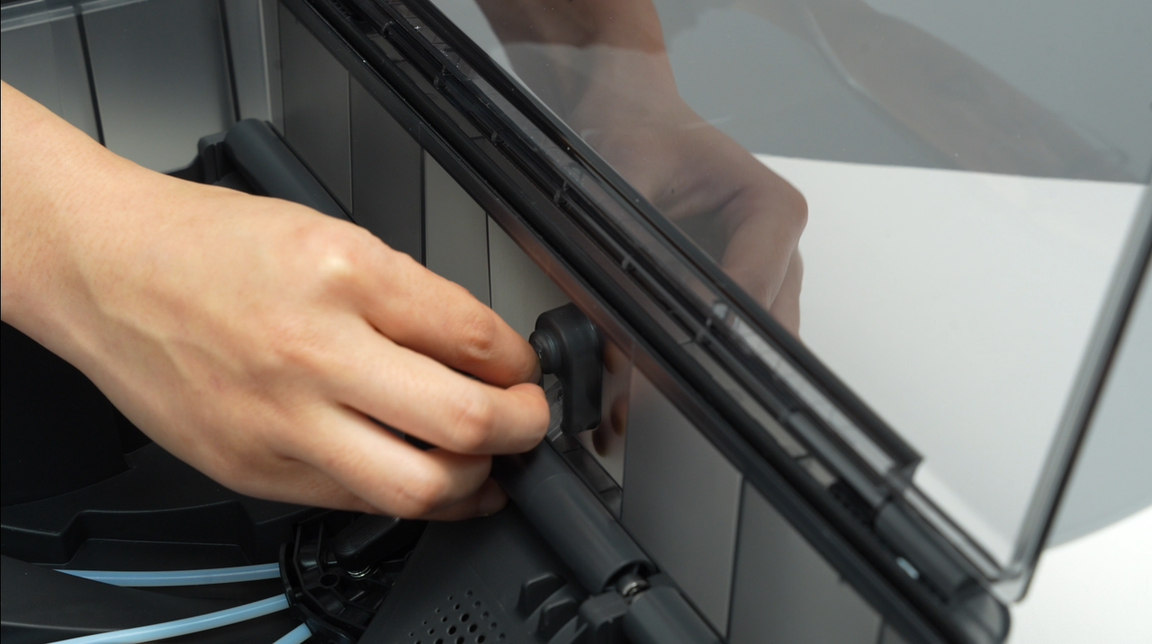

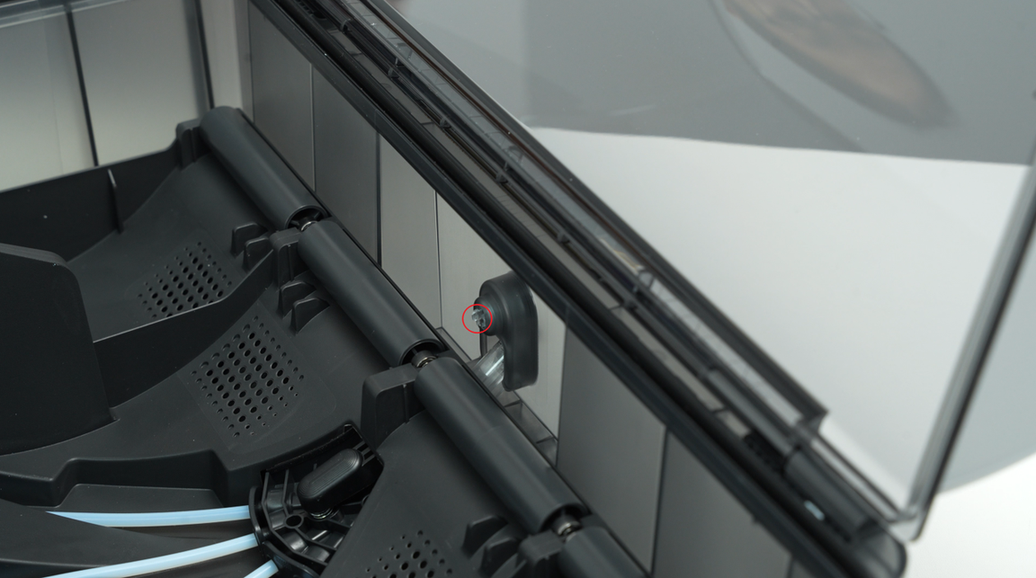

Apretar el clip desde el interior de la cubierta inferior para que el botón de liberación del tubo PTFE se abra automáticamente, luego retire el botón de liberación del tubo PTFE desde la parte trasera del AMS.
Al apretar el cierre, use la otra mano para sostener el tubo PTFE desde la parte trasera del AMS para liberar el interruptor y evitar que el resorte salga y se pierda.
Paso 3 - Retirar el conjunto principal del AMS

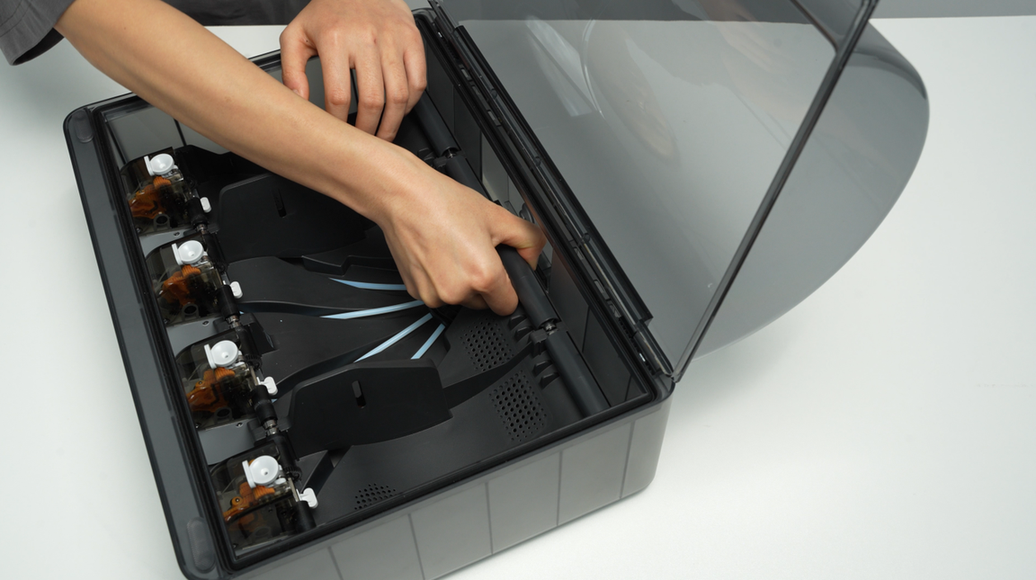

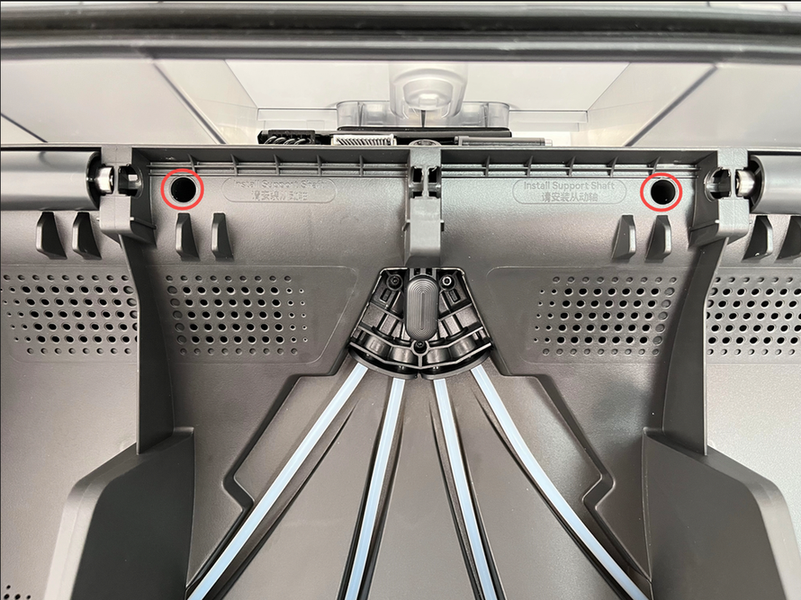

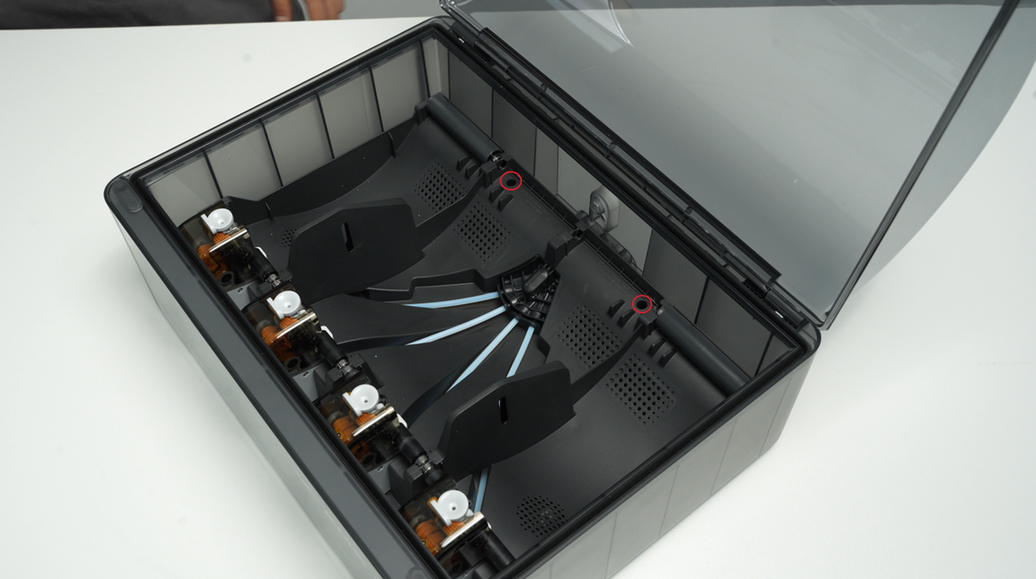

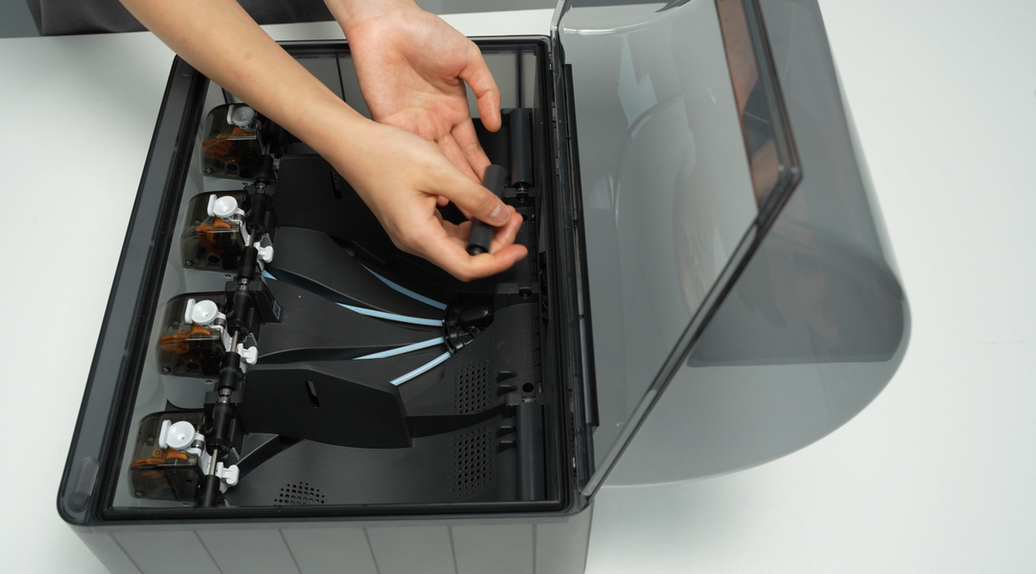

Retire el conjunto de soporte impulsado de las dos ranuras centrales para exponer los dos agujeros de tornillo. Al retirar el tubo de cojinete, tenga cuidado con los cojinetes en ambos extremos para evitar perderlos.
Retire los dos tornillos A que fijan el marco principal del AMS.

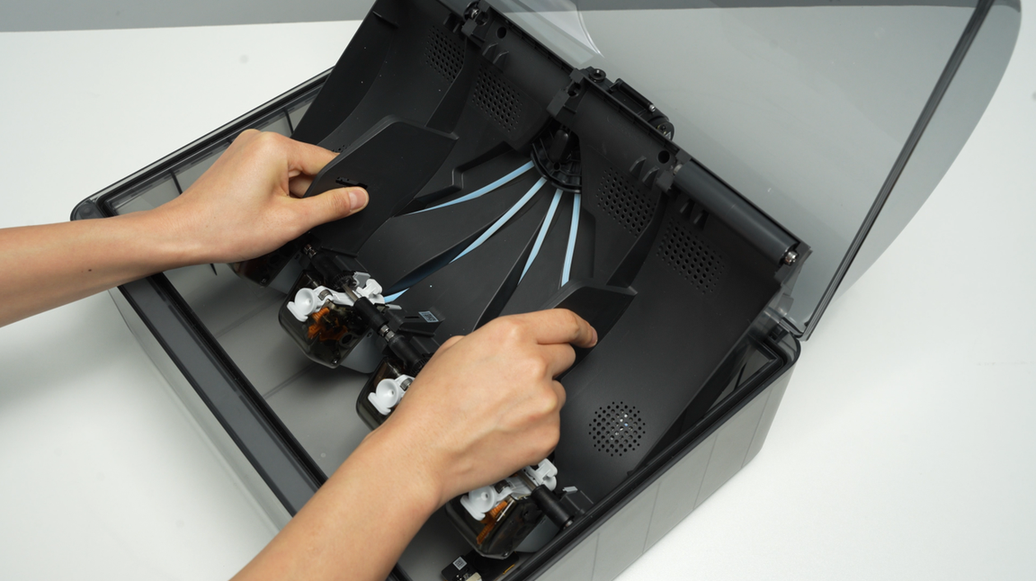

Levante completamente la parte trasera del marco y colóquelo verticalmente sobre la cubierta inferior del AMS. Tenga en cuenta que hay cables conectados, por lo que no realice movimientos bruscos. Al levantar, se recomienda levantar primero la parte frontal del marco, luego empujarlo hacia adelante para hacer espacio para la parte trasera del marco.
Al colocar el marco principal del AMS verticalmente, evite los componentes electrónicos del ventilador para prevenir que se aplasten.

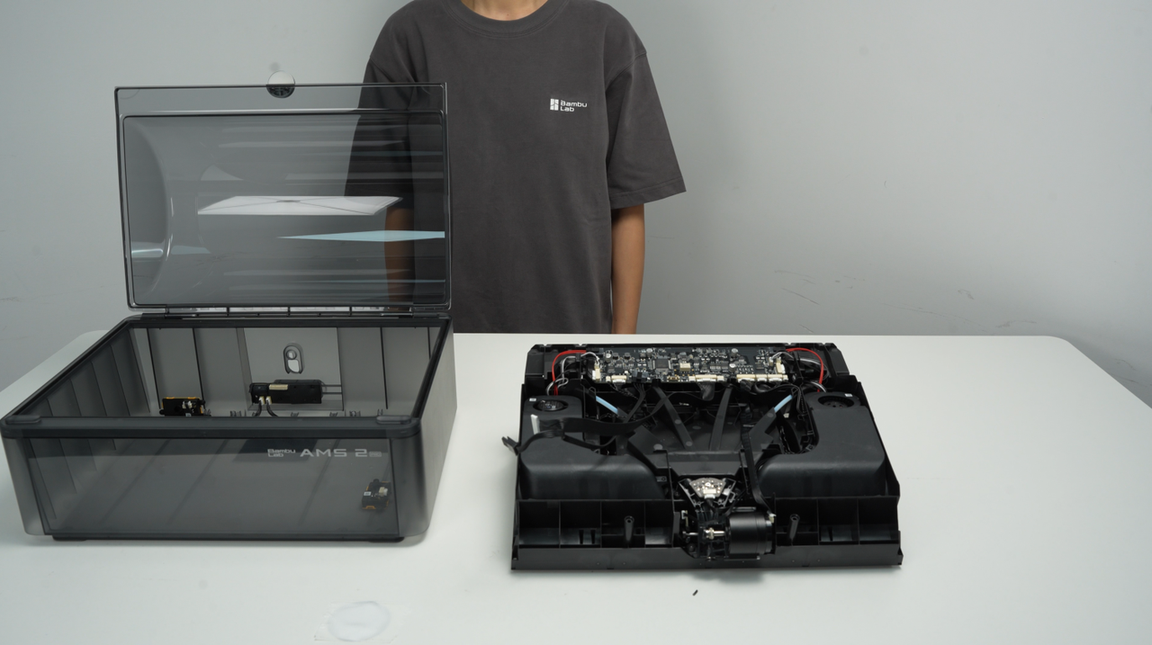

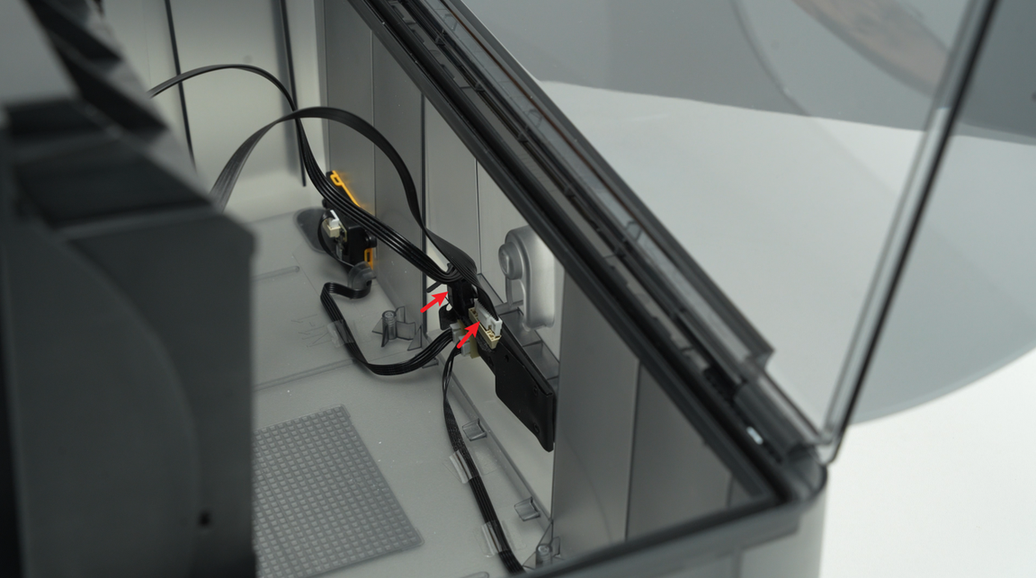

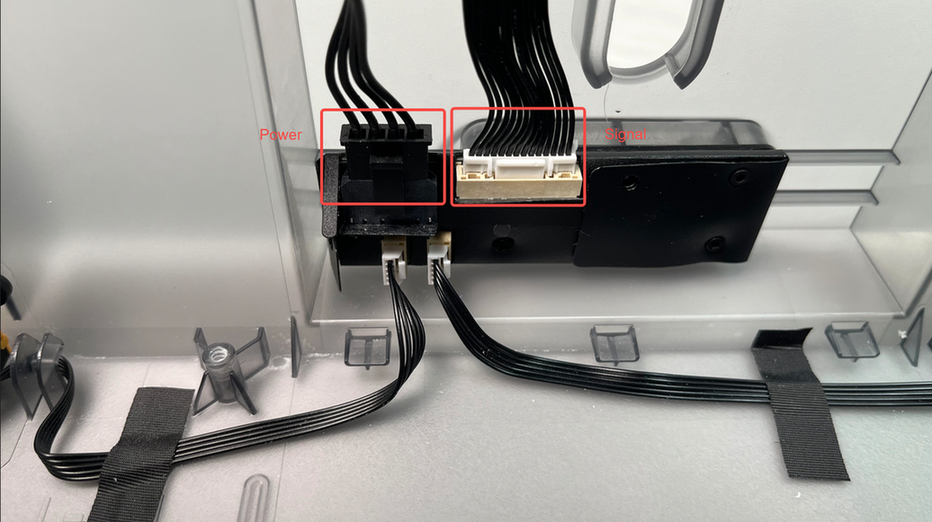

Desbloquee el cierre, desconecte el cable de señal y el cable de alimentación de la placa de alimentación del AMS, y retire el conjunto principal del marco del AMS como un todo.
Paso 4 - Desconectar cables y retirar tornillos

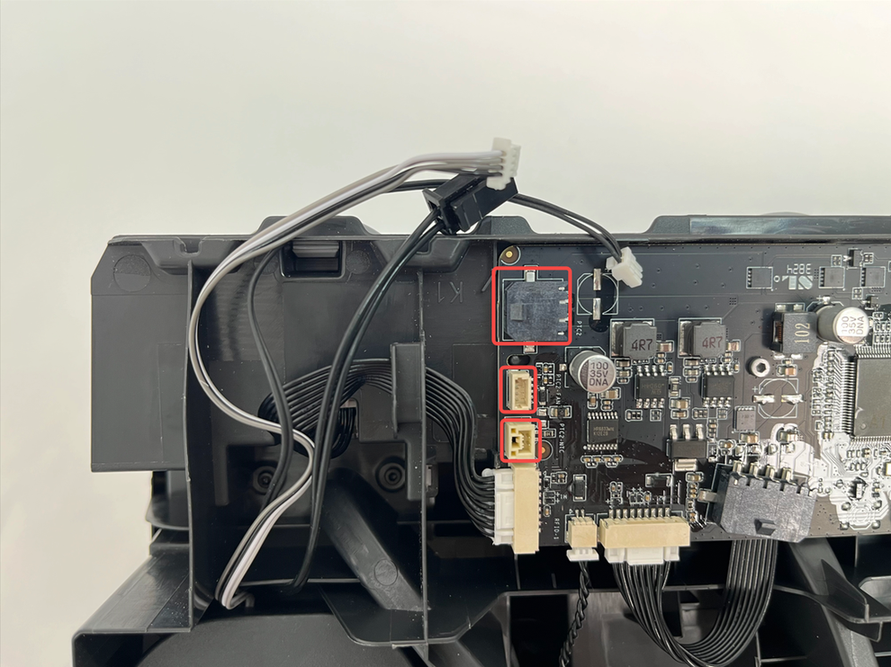

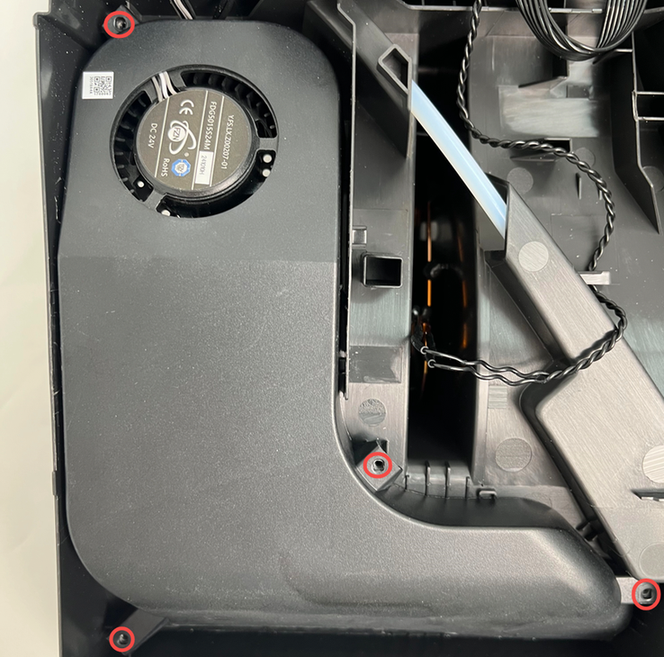

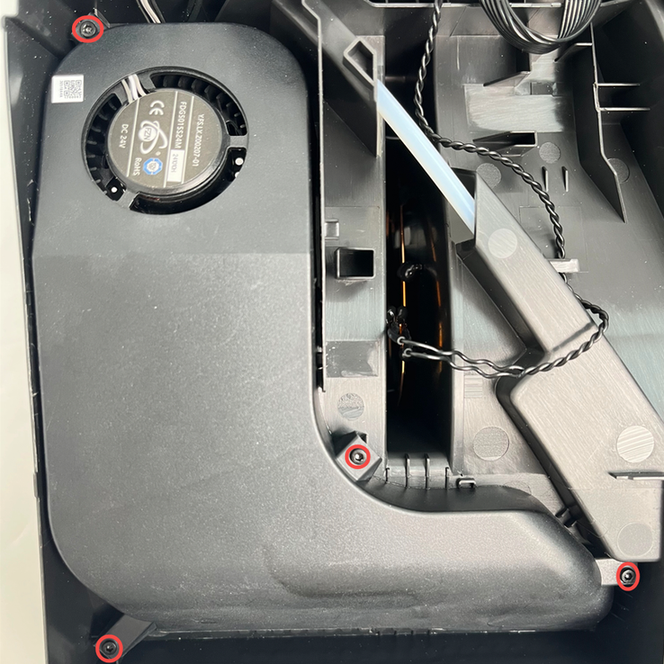

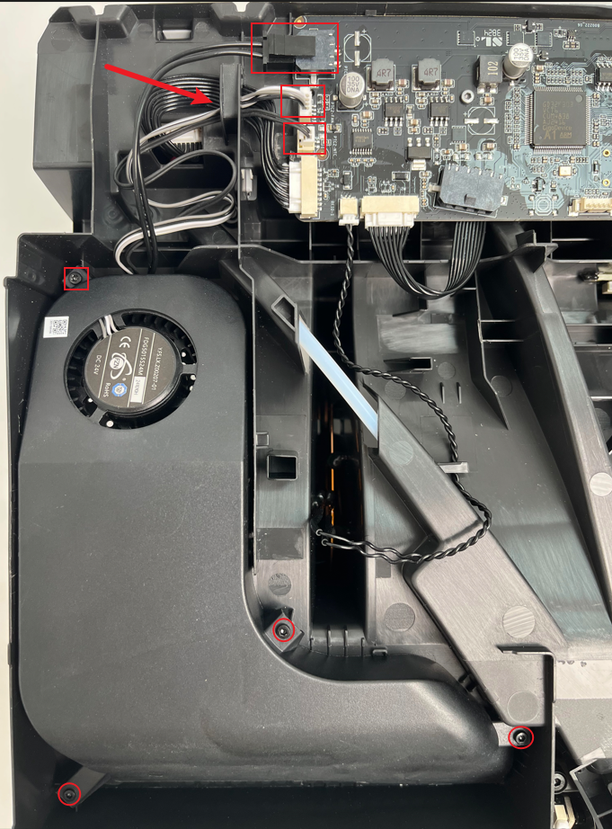

Desconecte los 3 conectores del calentador, ventilador y NTC de la unidad de calentamiento del conector de la placa principal, retire los cables de los clips y retire los 4 tornillos.
Paso 5 - Retirar la unidad de calentamiento

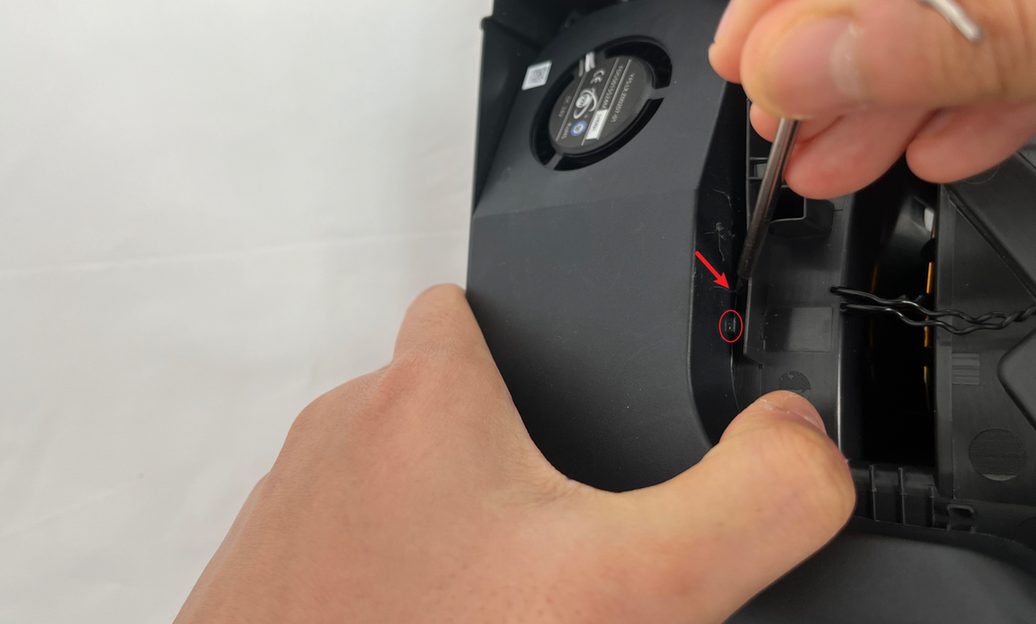

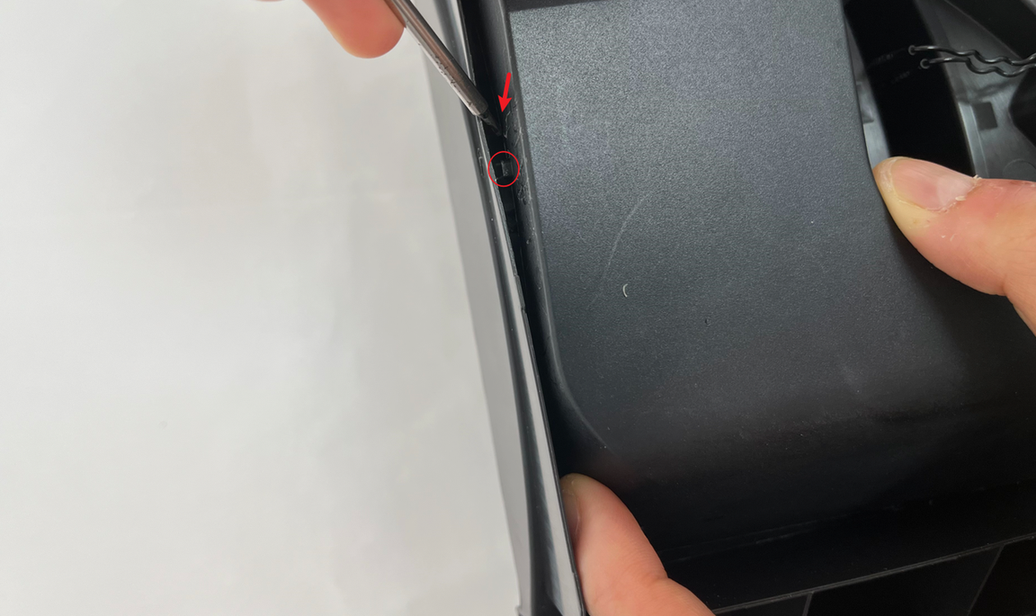

La unidad de calentamiento está fijada por 4 tornillos y 2 clips. Después de retirar los 4 tornillos, use una herramienta para levantar suavemente el marco plástico cerca del cierre para desbloquear el cierre. Se recomienda levantar primero el cierre cerca de la bobina RFID. Después de abrirla, sostenga la unidad de calentamiento con la mano, luego levante el otro clip y finalmente retire la unidad de calentamiento.
Instalar la unidad de calentamiento
Paso 1 - Instalar la unidad de calentamiento

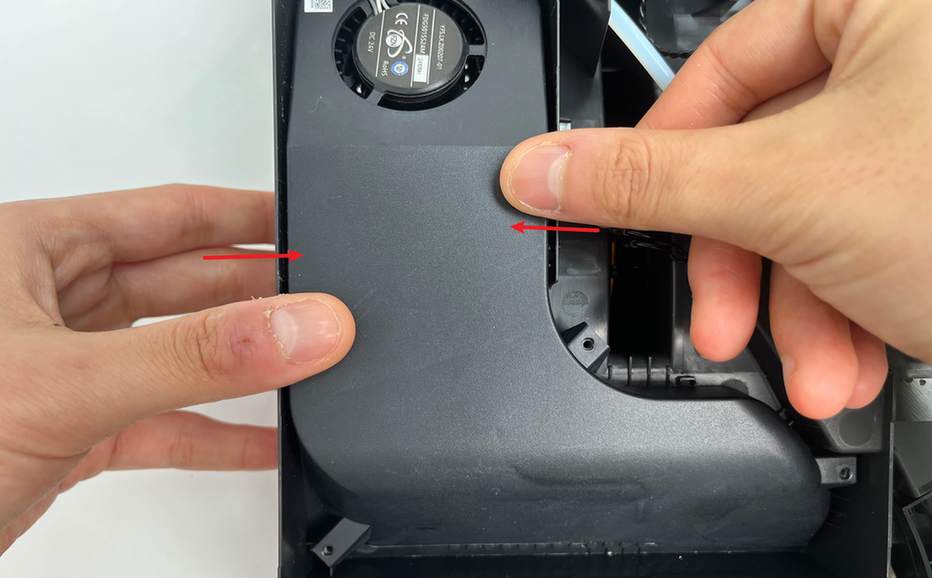

Instale la unidad de calentamiento en el marco principal del AMS, alinee los 4 agujeros de tornillo y presione ligeramente para insertar los clips izquierdo y derecho en las paredes laterales del marco. Al instalar en su lugar, podrá escuchar un ligero sonido "clic".
Paso 2 - Conectar cables y apretar tornillos
Conecte los 3 conectores del calentador, ventilador y NTC de la unidad de calentamiento al conector de la placa principal, organice los cables y apriete los 4 tornillos.
Paso 3 - Instalar el conjunto principal y el conjunto de soporte impulsado

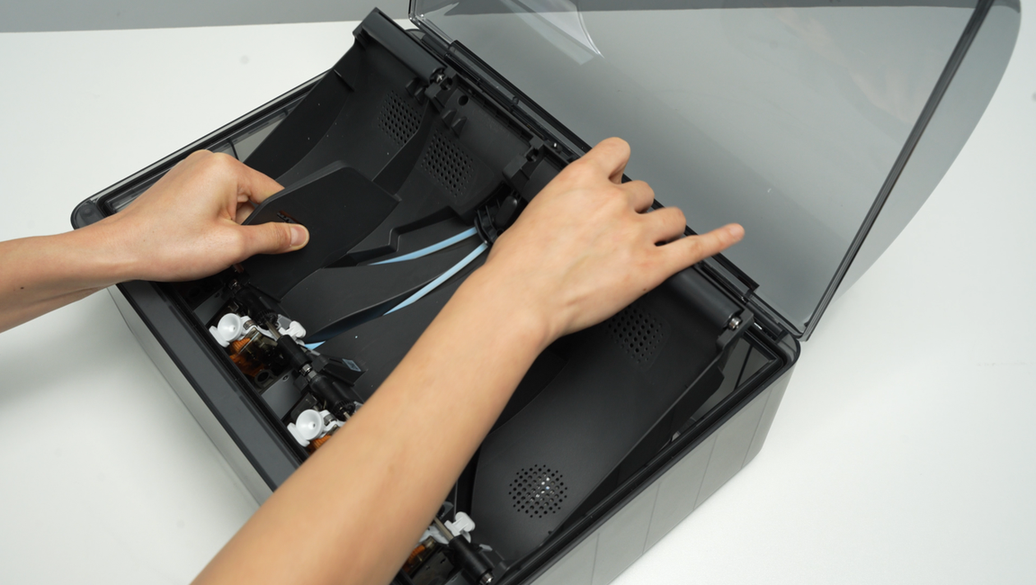

Instale el conjunto principal del AMS en la cubierta inferior del AMS y conecte el cable de señal y el cable de alimentación a la placa de alimentación del AMS.

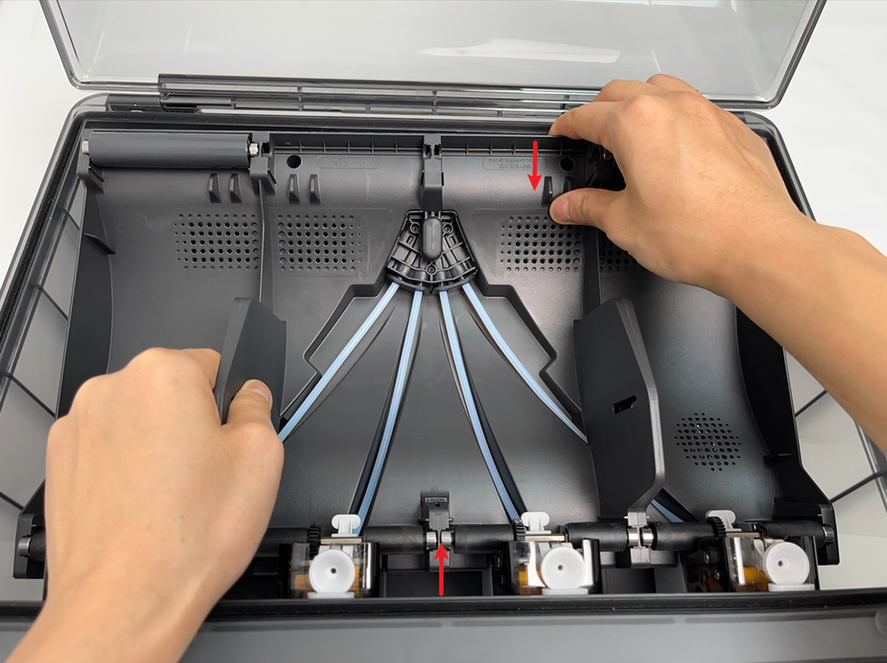

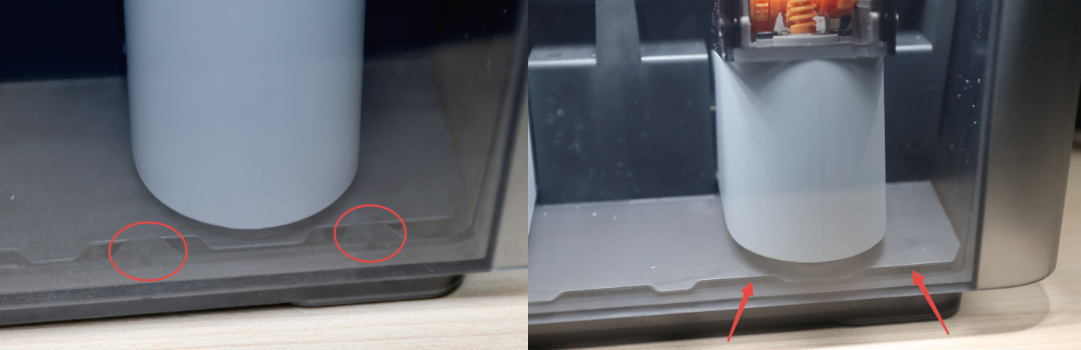

Asegúrese de que el clip inferior de la parte frontal del marco esté alineado con el clip de la cubierta inferior, luego inserte e instale.
Después de instalar el marco principal del AMS, apriete los dos tornillos para fijarlo.

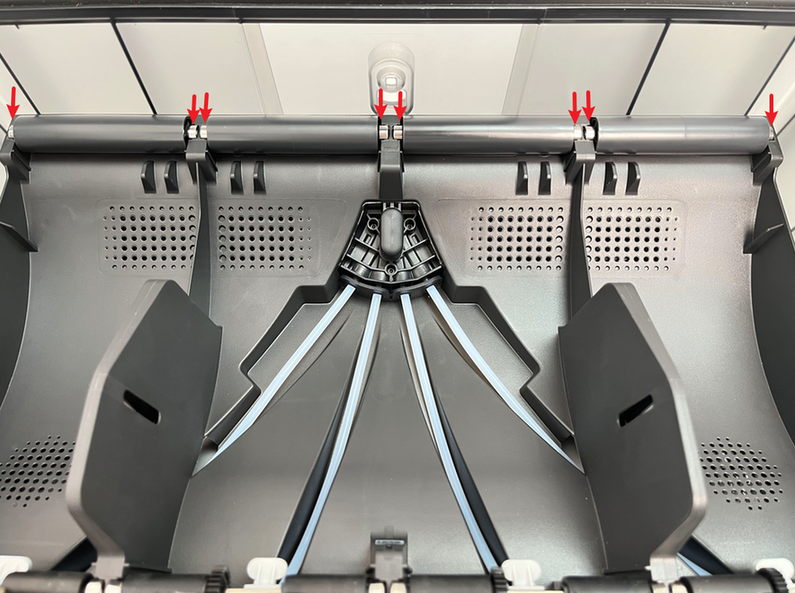

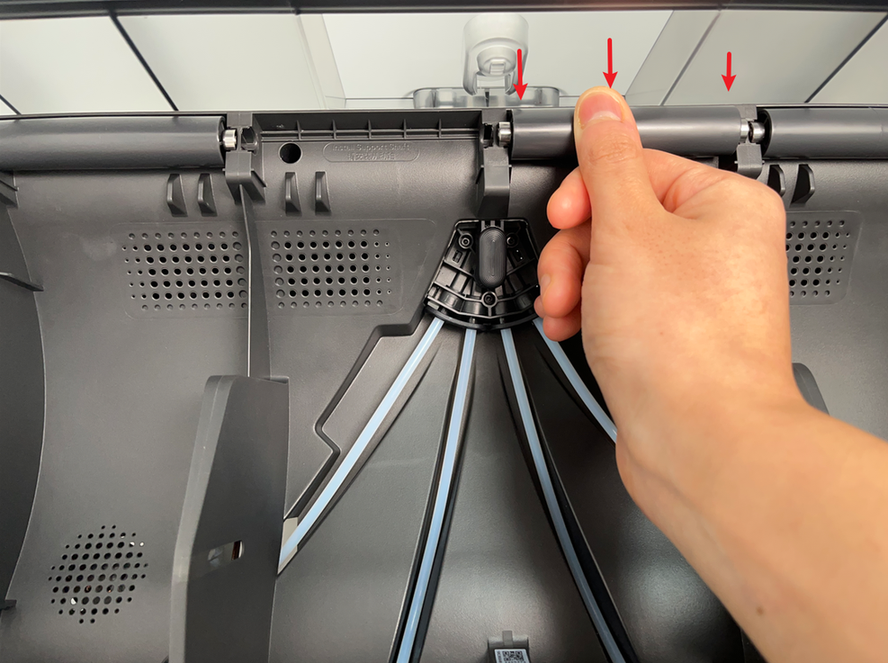

Instale los dos conjuntos de soporte impulsado de las ranuras centrales, asegurándose de que los cojinetes en ambos extremos de todos los ejes de soporte estén presionados en su lugar.
Paso 4 - Instalar el botón de liberación del tubo PTFE

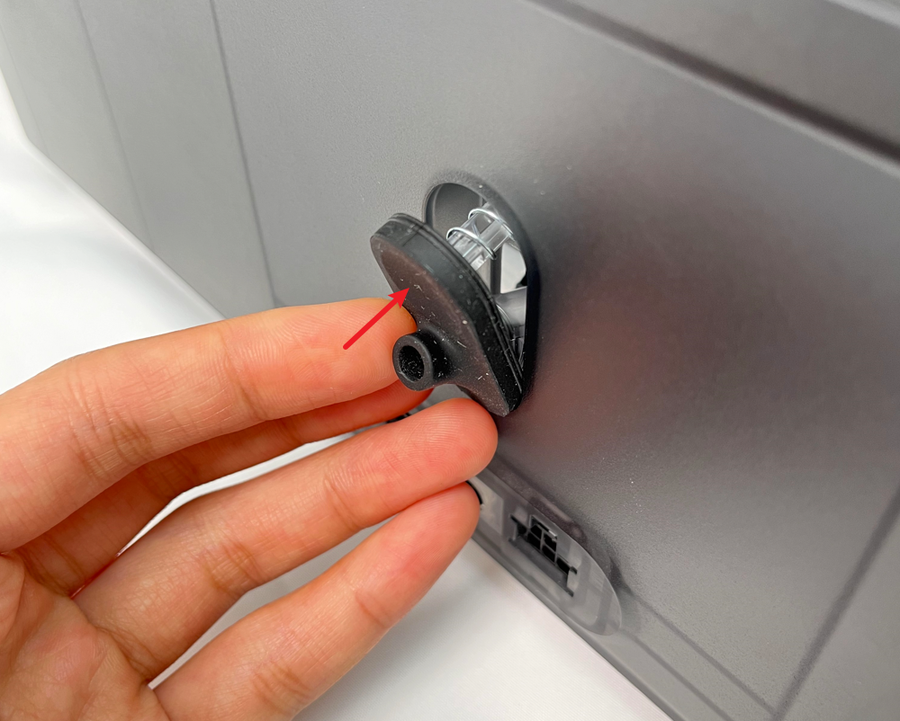

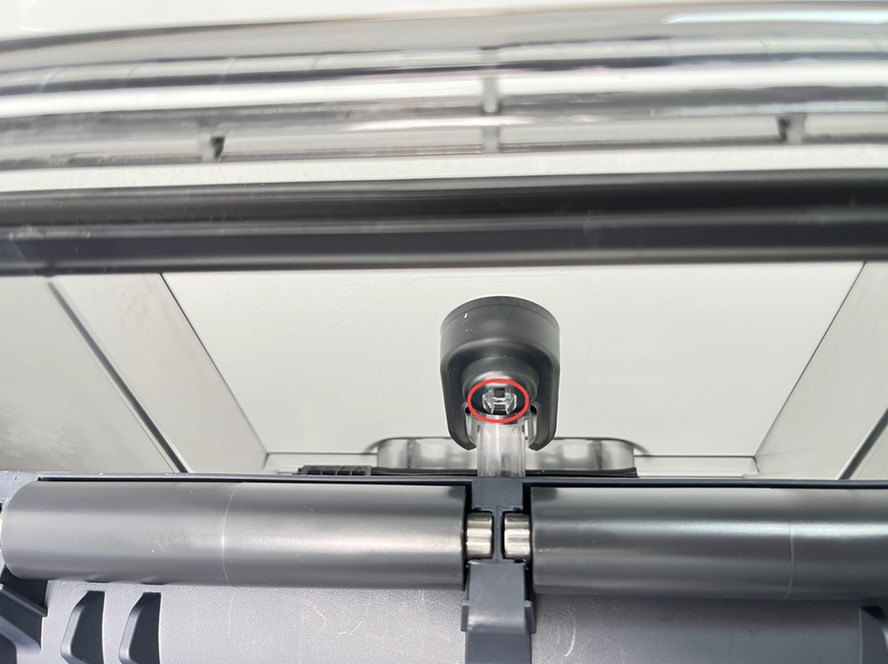

Presione el botón de liberación del tubo PTFE de vuelta en la carcasa en la siguiente dirección, inserte el cierre en la ranura correspondiente suavemente y mantenga la carcasa de silicona negra incrustada plana.
Paso 5 - Conectar el tubo PTFE

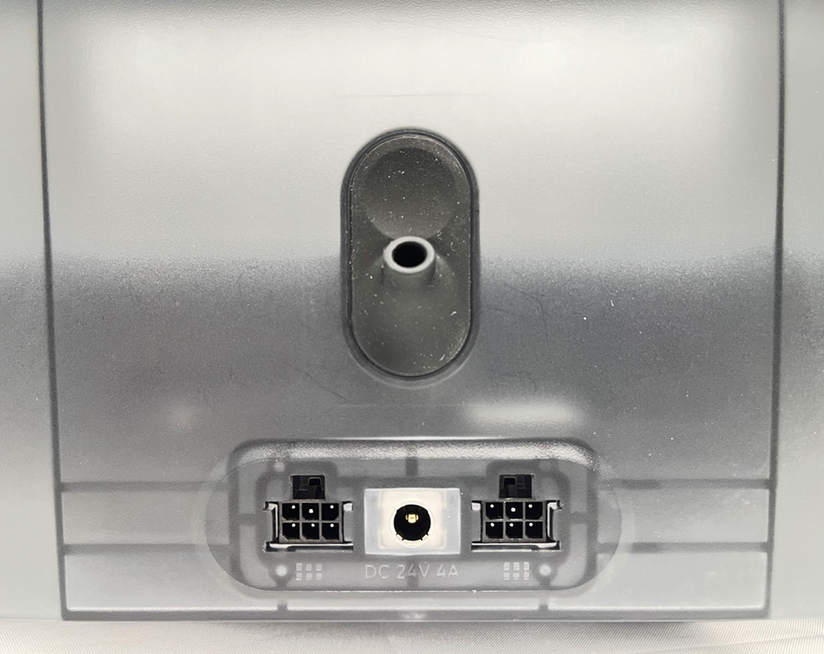

Verifique que el soporte de silicona del tubo PTFE esté alineado con el agujero de filamento de la unidad de hub de filamento, y empuje el tubo PTFE desde la parte trasera del AMS. Después de la instalación, tire del tubo PTFE para confirmar que está fijo.
Calibración
Conecte el cable de alimentación, conecte el AMS a la impresora, encienda la alimentación y comience a usar el AMS para cargar filamentos mediante la operación en la pantalla. Si se completa la carga y no aparecen mensajes de error durante todo el proceso de carga, el reemplazo fue exitoso.
De lo contrario, verifique todas las conexiones e inténtelo nuevamente. Si el problema persiste, póngase en contacto con el equipo de servicio de Bambu Lab para obtener asistencia adicional.
