Descripción del problema
Al colocar el hotend en la ranura 1, el dispositivo detecta una condición anormal.
Causas posibles:
- El movimiento de reajuste grueso del soporte del hotend por inducción está bloqueado por un objeto extraño, lo que provoca que el reajuste falle.
- Los componentes móviles del soporte del hotend por inducción presentan atascamiento.
- El sensor Hall de reajuste grueso del soporte del hotend por inducción está defectuoso, o el imán correspondiente es anómalo.
Pasos de solución y resolución
Los usuarios pueden ajustar el orden de las siguientes verificaciones según sea necesario.
Paso 1. Verificar bloqueos por objetos extraños en el soporte del hotend por inducción
- Inspeccionar la trayectoria de movimiento y el área circundante del soporte del hotend por inducción en busca de objetos extraños evidentes.
- Verificar si la placa de impresión está desalineada o inclinada y si obstruye el movimiento del soporte.
- Confirmar si algún hotend ha caído y se ha adherido al marco del soporte del hotend por inducción, bloqueando el soporte.
Paso 2. No hay objetos extraños obstruyendo el movimiento, pero la resistencia al movimiento es relativamente alta
Limpiar y lubricar las varillas lineales del soporte del hotend por inducción de la siguiente manera:
- Preparar un paño no tejido y alcohol. Humedecer el paño con alcohol y limpiar cuidadosamente la superficie del soporte del hotend (incluyendo los componentes de la bay) y las varillas lineales para eliminar grasa, polvo y otros residuos.

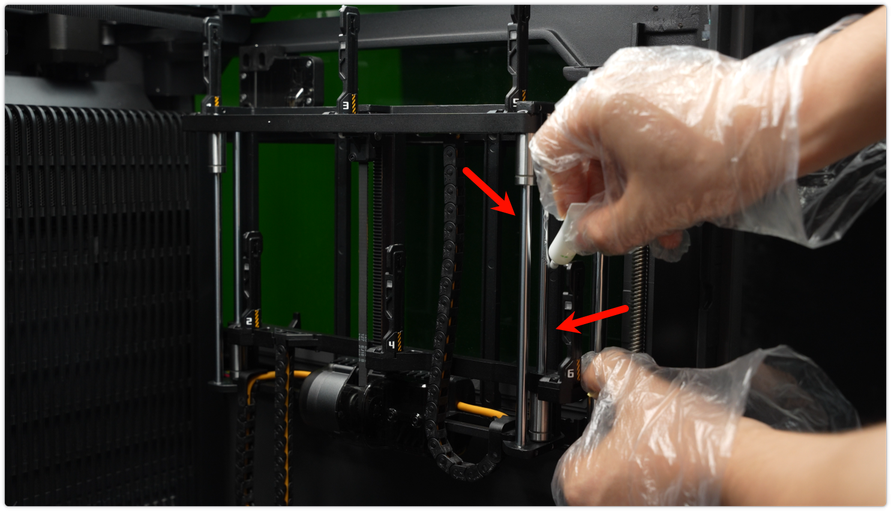

- Después de limpiar, aplicar lubricante de manera uniforme en los cuatro ejes ópticos ubicados en la parte frontal y trasera del soporte del hotend.

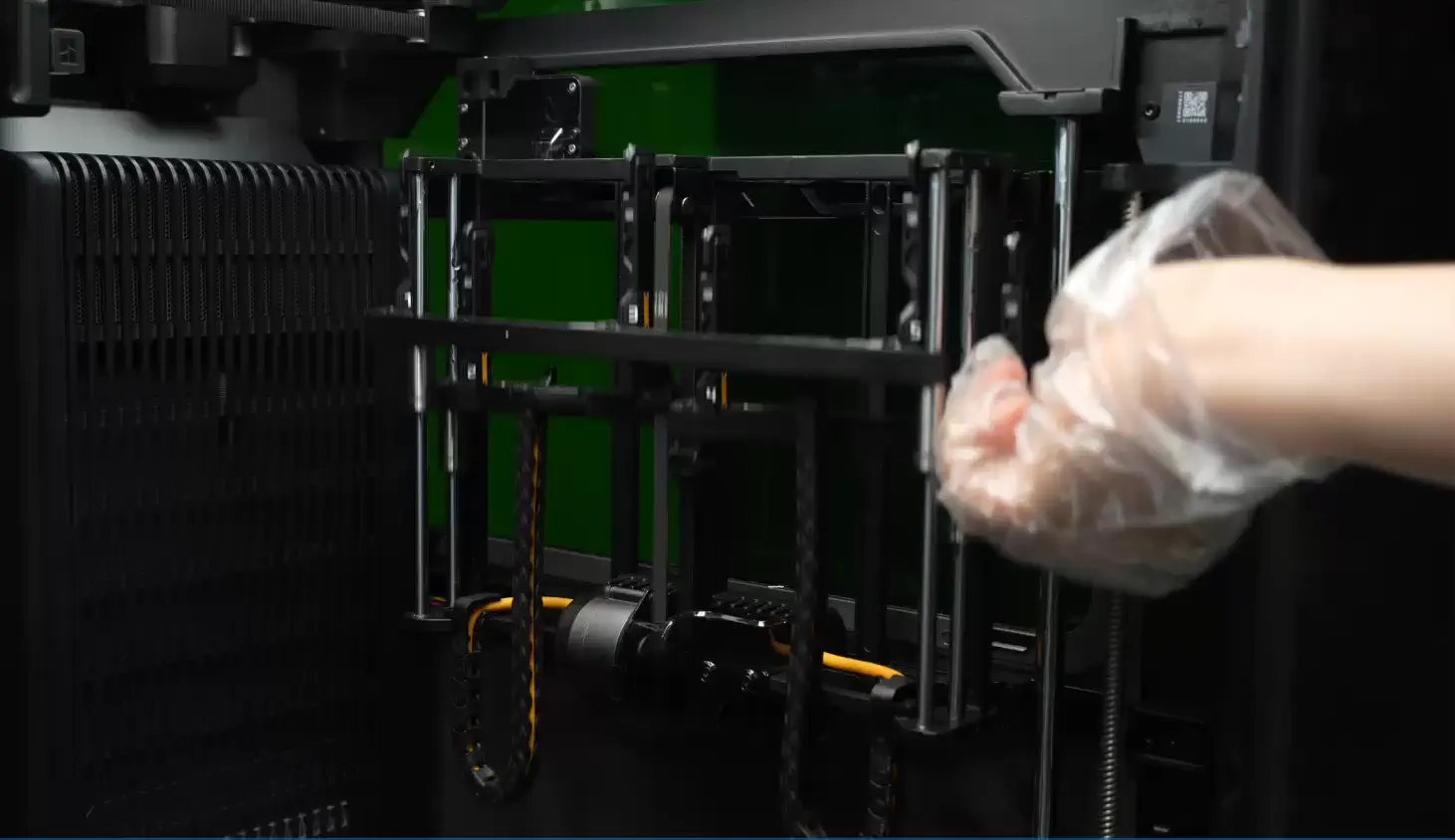

- Mover lentamente el soporte del hotend hacia arriba y hacia abajo para permitir que el lubricante penetre y se distribuya completamente dentro del cojinete lineal, asegurando una cobertura de lubricación completa.

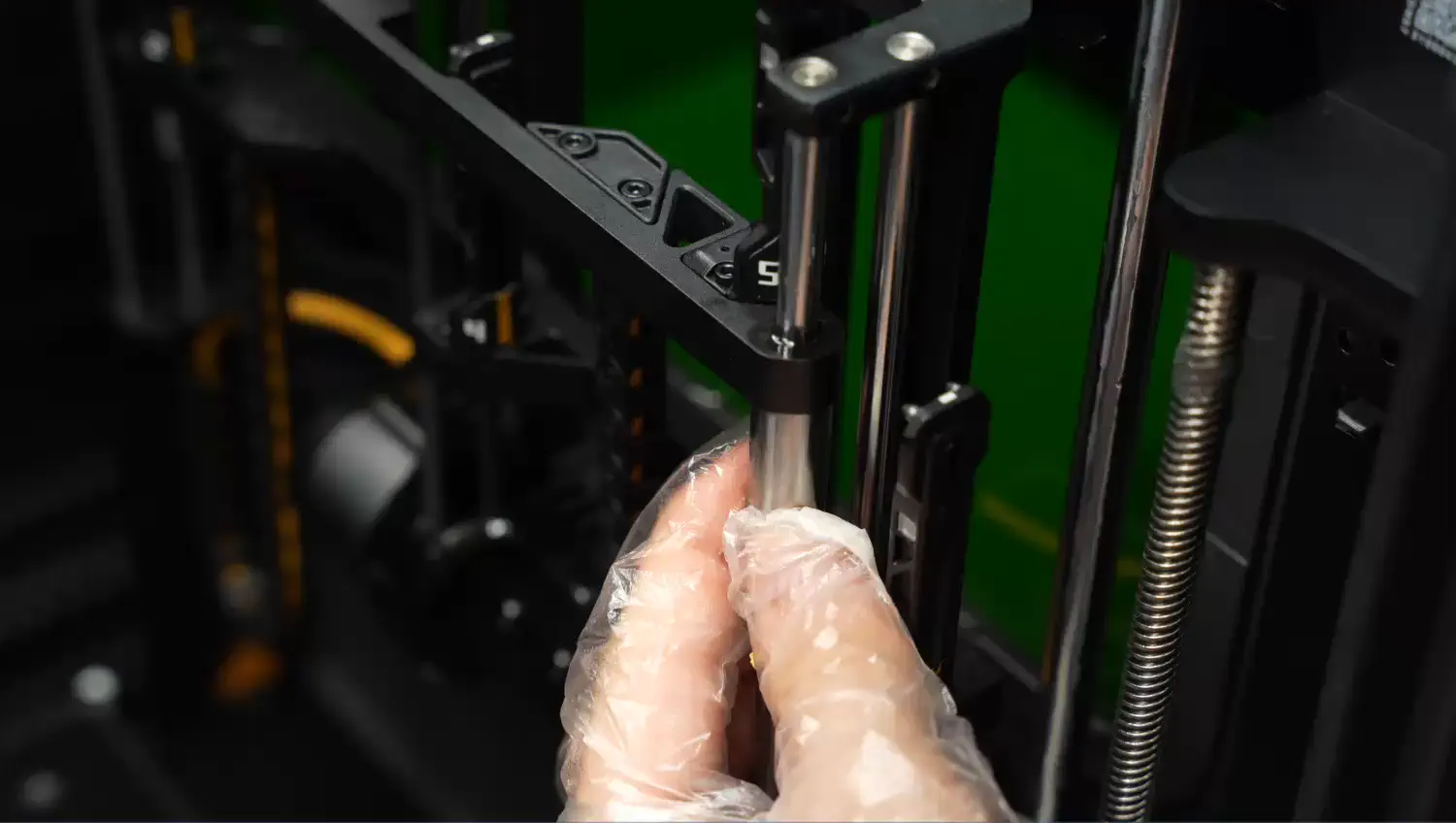

- Después de completar la operación, limpiar inmediatamente cualquier grasa excedente que se haya derramado en los ejes ópticos o en la superficie del soporte utilizando un paño no tejido para evitar la acumulación de impurezas residuales.
Paso 3. Diagnosticar problemas con el sensor Hall de reajuste grueso o el imán
- Si el sensor Hall de reajuste grueso está defectuoso, reemplazar el conjunto de correa del soporte del hotend por inducción según se describe en: Guía de reemplazo del conjunto de correa del soporte del hotend Vortek para el H2C.
- Si el imán de reajuste grueso está defectuoso, reemplazar el marco del soporte del hotend por inducción según se describe en: Guía de reemplazo del marco del soporte del hotend por inducción para el H2C.
Códigos equivalentes
Los siguientes códigos HMS representan el mismo tipo de problema.
