Descripción del Fallo
Después de impresiones prolongadas, pueden ocurrir desgastes en las varillas lineales y en la manija de bloqueo del hotend por inducción, manifestándose como:
Los síntomas comunes incluyen:
- Disminución de la tasa de éxito en el cambio automático del hotend Vortek.
- Aumento de errores de posicionamiento durante las rutinas automáticas de búsqueda y estacionamiento.
- Deterioro de la calidad superficial de la impresión, o incluso falla al cambiar el hotend Vortek.
El dispositivo estima automáticamente el consumo de lubricante en función de la actividad de impresión y los registros de mantenimiento ingresados por el usuario.
Herramientas y Materiales Necesarios
- Tela no tejida
- Alcohol
Advertencia de Seguridad
¡IMPORTANTE!
Siempre apague y desconecte la alimentación de la impresora antes de realizar trabajos de mantenimiento. No hacerlo implica un riesgo de descarga eléctrica, cortocircuito y daño a la impresora o área circundante.
Cuando una tarea de mantenimiento requiera que la impresora esté encendida, use guantes aislantes para seguridad y tenga especial cuidado no apretar, dañar ni ejercer presión sobre cables, conectores o placas de circuito expuestos. Además, la boquilla puede estar extremadamente caliente, por lo que nunca la toque con piel expuesta.
Si tiene preguntas o inquietudes relacionadas con lo anterior o los pasos de esta guía, por favor abra un nuevo ticket en nuestra Página de Soporte para recibir asistencia.
Proceso de Localización y Resolución del Fallo
- Mueva manualmente la estantería del hotend por inducción hacia arriba y hacia abajo para asegurar que se mueva libremente.
- Verifique la manija de bloqueo en el cabezal para confirmar que funcione correctamente.
Pasos de Solución de Problemas
Resistencia Excesiva al Mover la Estantería del Hotend por Inducción

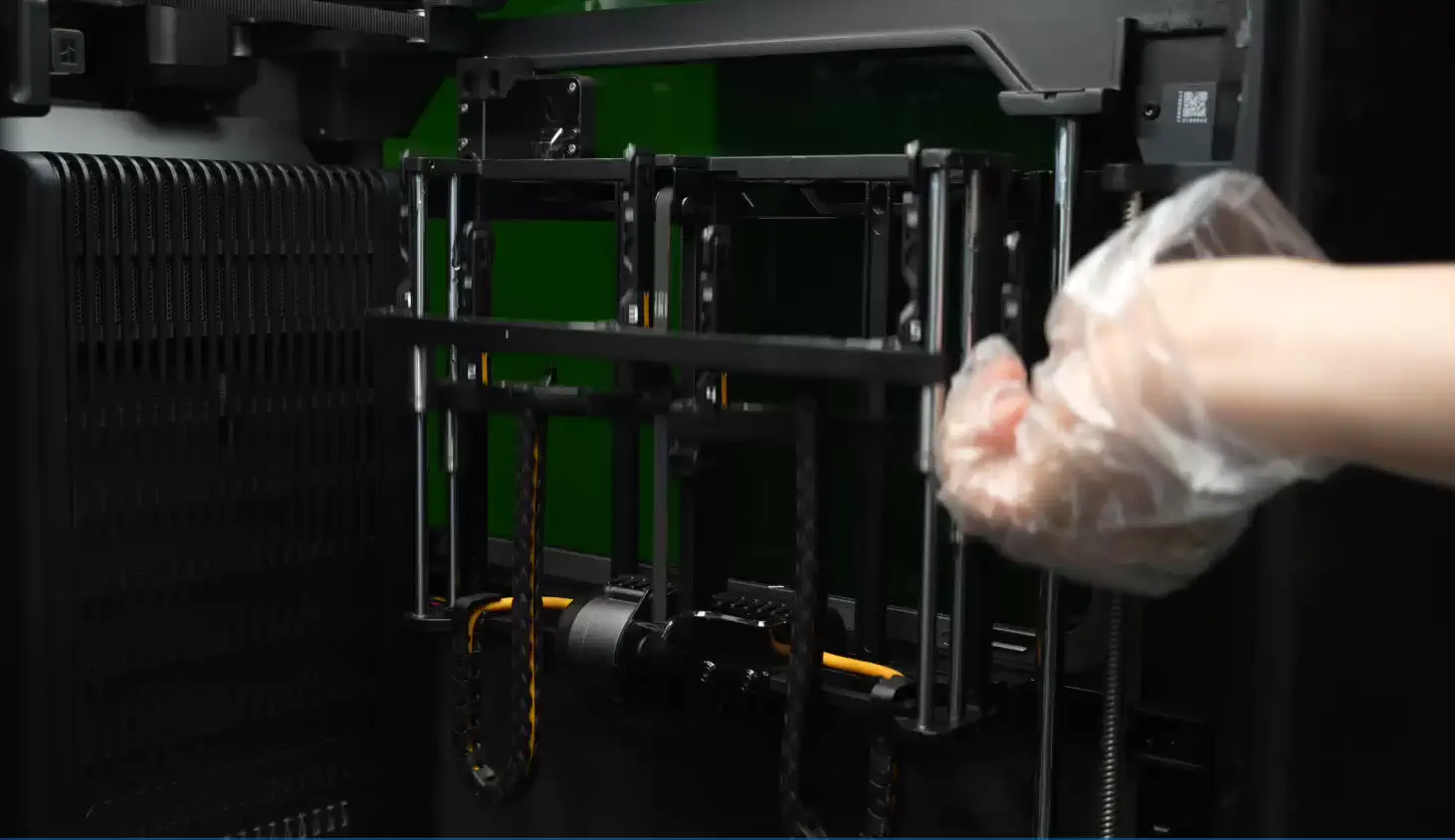

Asegúrese de que la máquina esté apagada. Mueva manualmente la Estantería hacia arriba y hacia abajo a lo largo de toda su longitud. Debe moverse suavemente, sin resistencia ni ruidos anormales. Si no se mueve como se espera, siga los pasos a continuación:

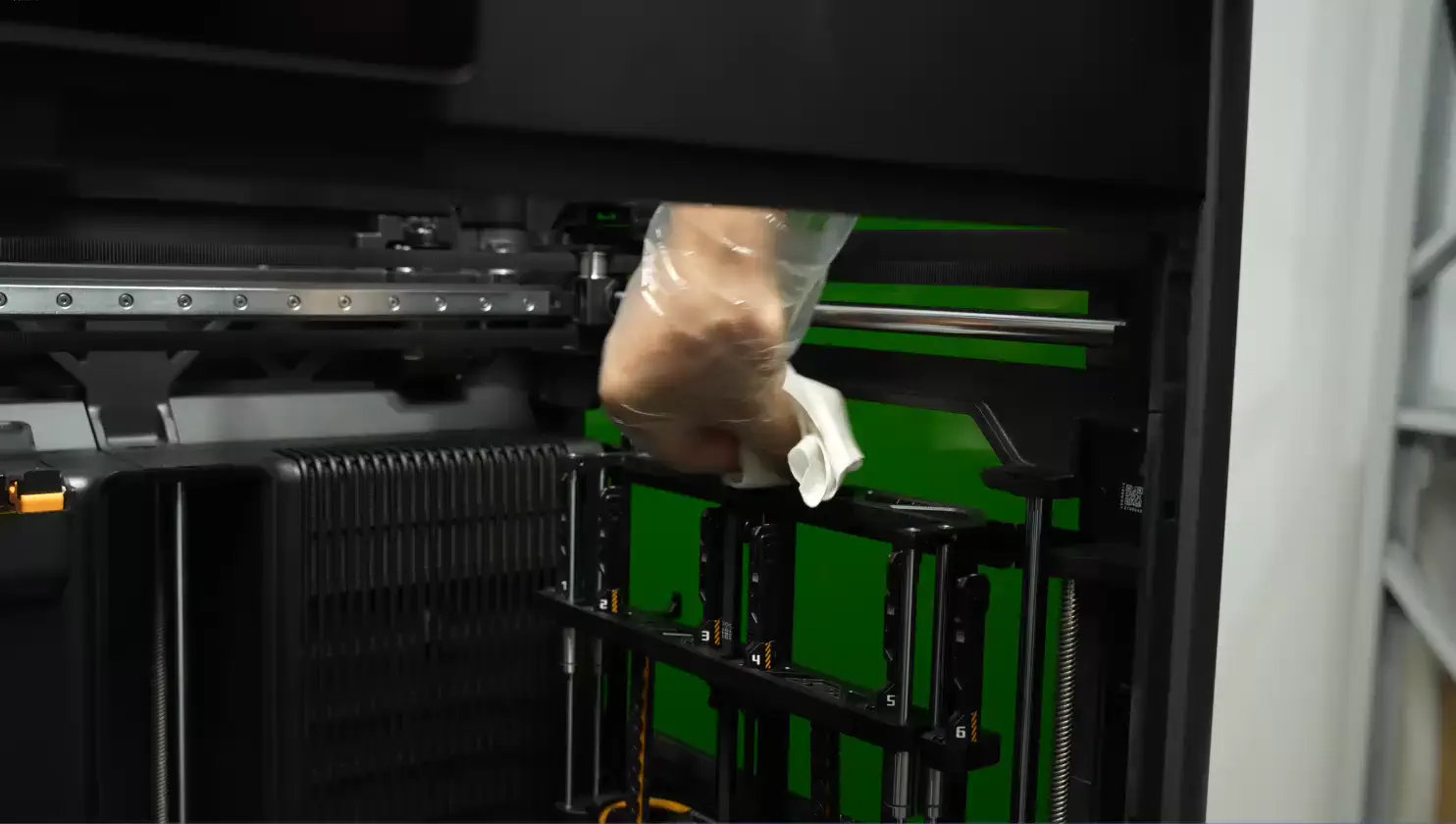

Paso 1. Prepare tela no tejida y alcohol. Sature la tela no tejida con una cantidad adecuada de alcohol y limpie cuidadosamente todo el sistema Vortek, incluidas las varillas lineales, soportes y estantería.

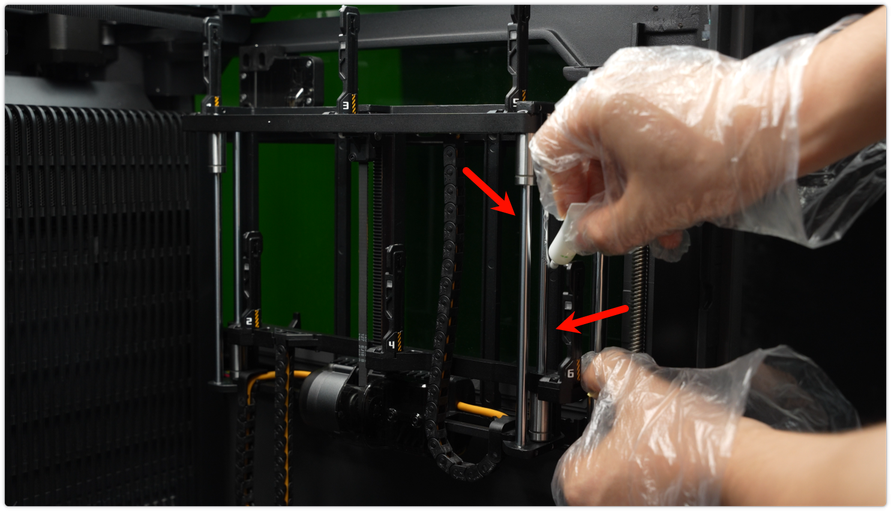

Paso 2. Aplique lubricante de manera uniforme en las cuatro varillas lineales delanteras y traseras.
Paso 3. Deslice lentamente la Estantería hacia arriba y hacia abajo para permitir que el aceite lubricante penetre y se distribuya por completo en los rodamientos lineales.
Paso 4. Limpie cualquier exceso de lubricante que haya caído sobre las varillas lineales y la superficie de la estantería con un paño no tejido para evitar que residuos adheridos permanezcan.
Paso 5. Mueva manualmente la Estantería hacia arriba y hacia abajo. El movimiento debe ser suave y cualquier ruido anormal debe haber desaparecido.
Desgaste en la Manija de Bloqueo del Hotend por Inducción en el Cabezal

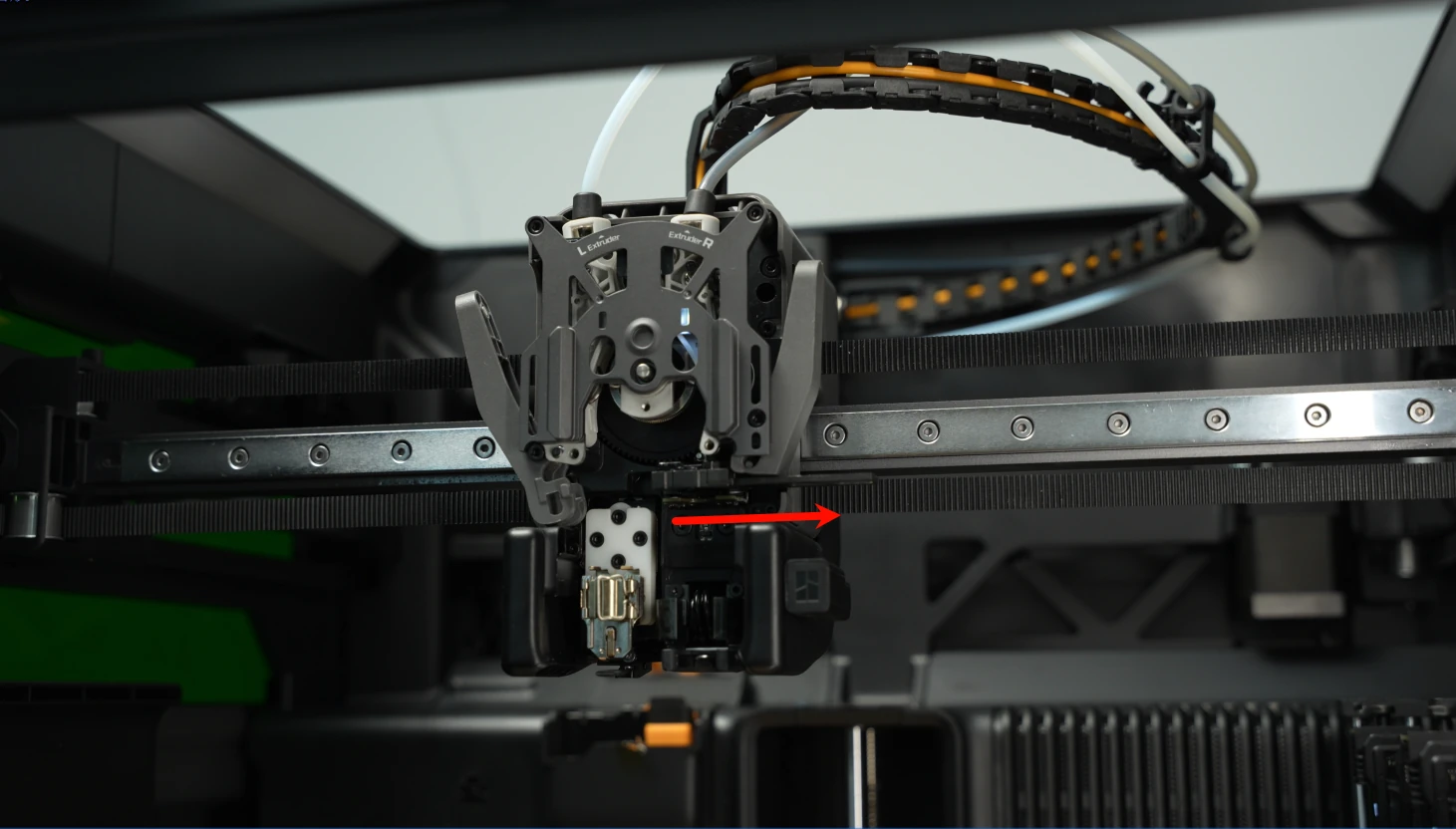

Paso 1. Retire ambos hotends del cabezal. Para retirar el hotend izquierdo, retire el manguito de silicona, abra el clip de retención del ensamblaje de boquilla y retírelo. Para el hotend Vortek derecho, tire la manija de bloqueo hacia la derecha y retire el hotend.
Paso 2. Consulte los pasos en la Guía de Reemplazo de la Cubierta Frontal del Extrusor para el H2C

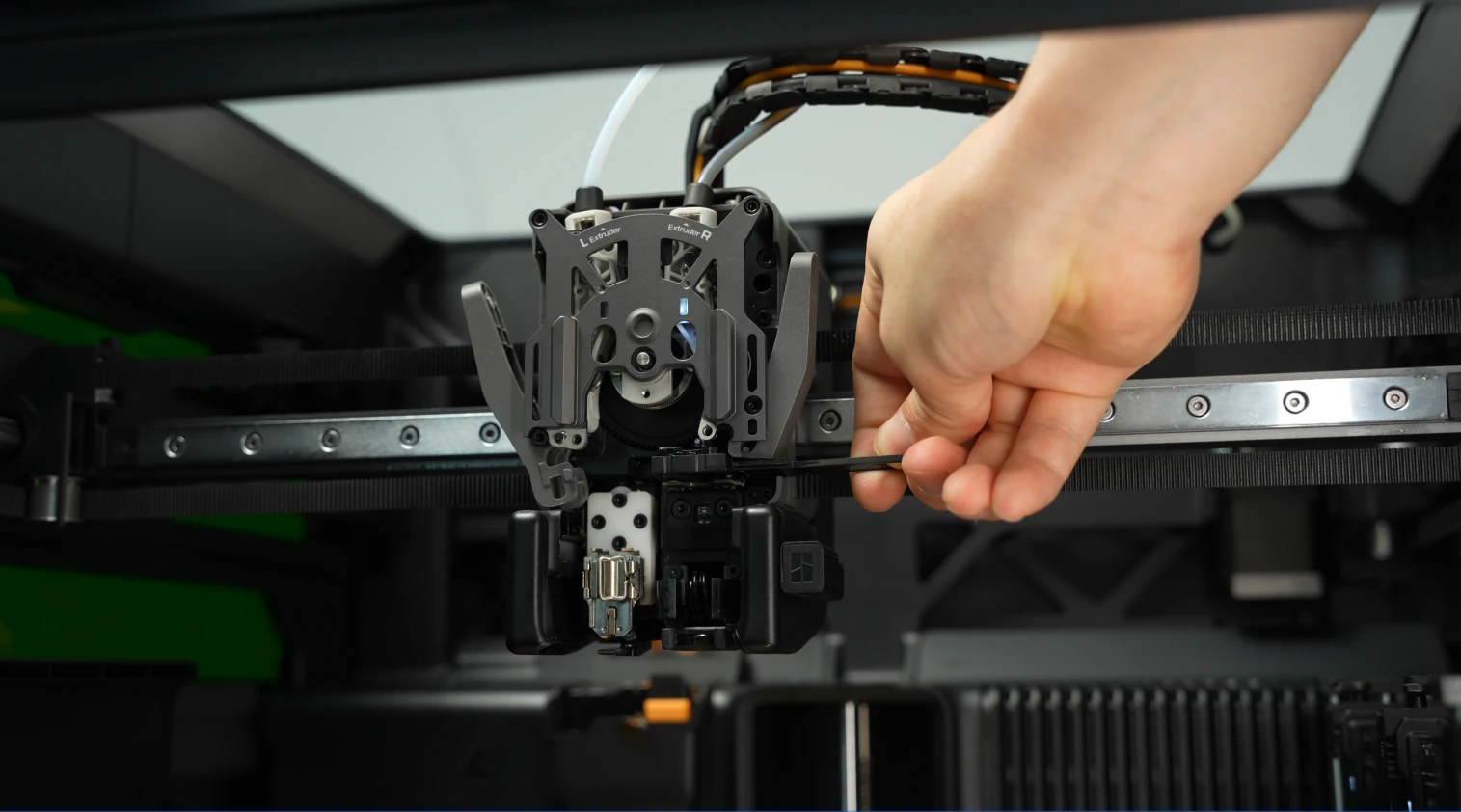

Paso 3. Tire la manija de bloqueo hacia la derecha hasta que se retire completamente. Si la manija de bloqueo muestra signos evidentes de desgaste, debe reemplazarse.
Para inspeccionar signos de desgaste, consulte la imagen proporcionada en el Paso 4. Su manija de bloqueo debe parecerse idéntica a la mostrada, sin arañazos visibles ni pestañas dobladas.
Paso 4. Aplique lubricante en ambos lados de la manija de bloqueo, como se muestra:

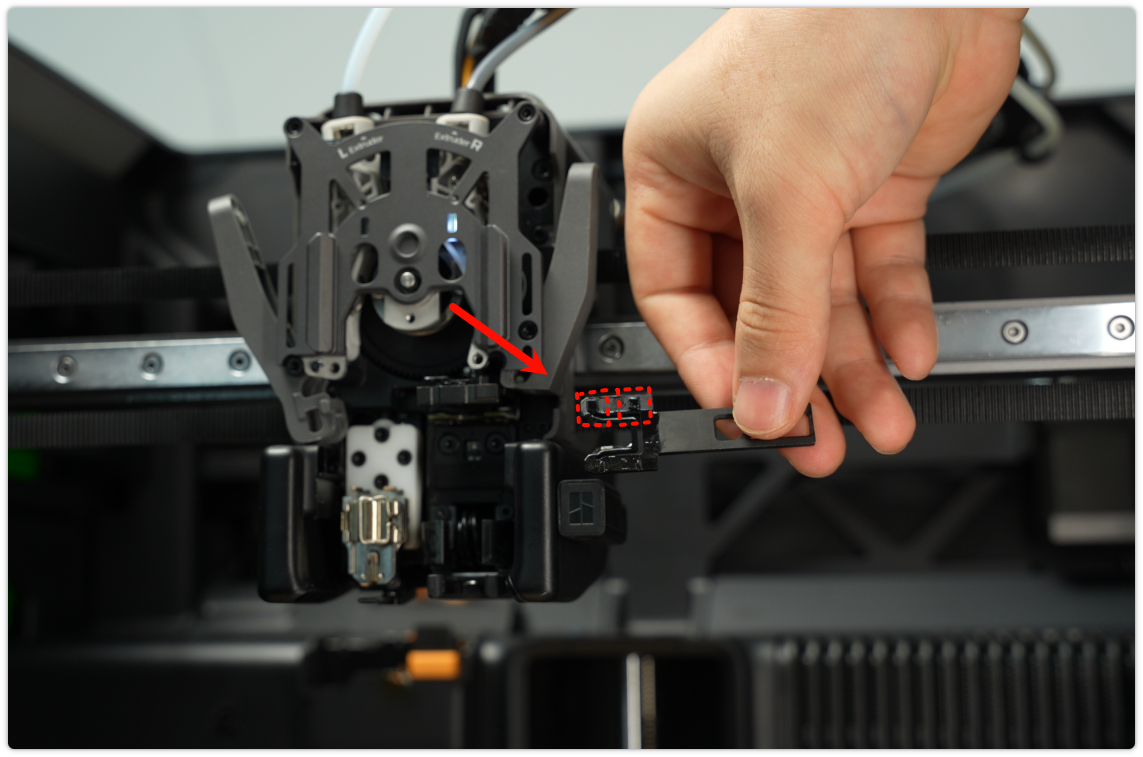

Paso 5. Inserte la manija de bloqueo con la superficie superior designada orientada hacia arriba en la ranura correspondiente del cabezal.
Cómo identificar la superficie superior: Como se muestra en la imagen a continuación, tiene dos pestañas individuales marcadas en rojo.
Paso 6. Vuelva a instalar la cubierta frontal del extrusor según los pasos en la Guía de Reemplazo de la Cubierta Frontal del Extrusor para el H2C

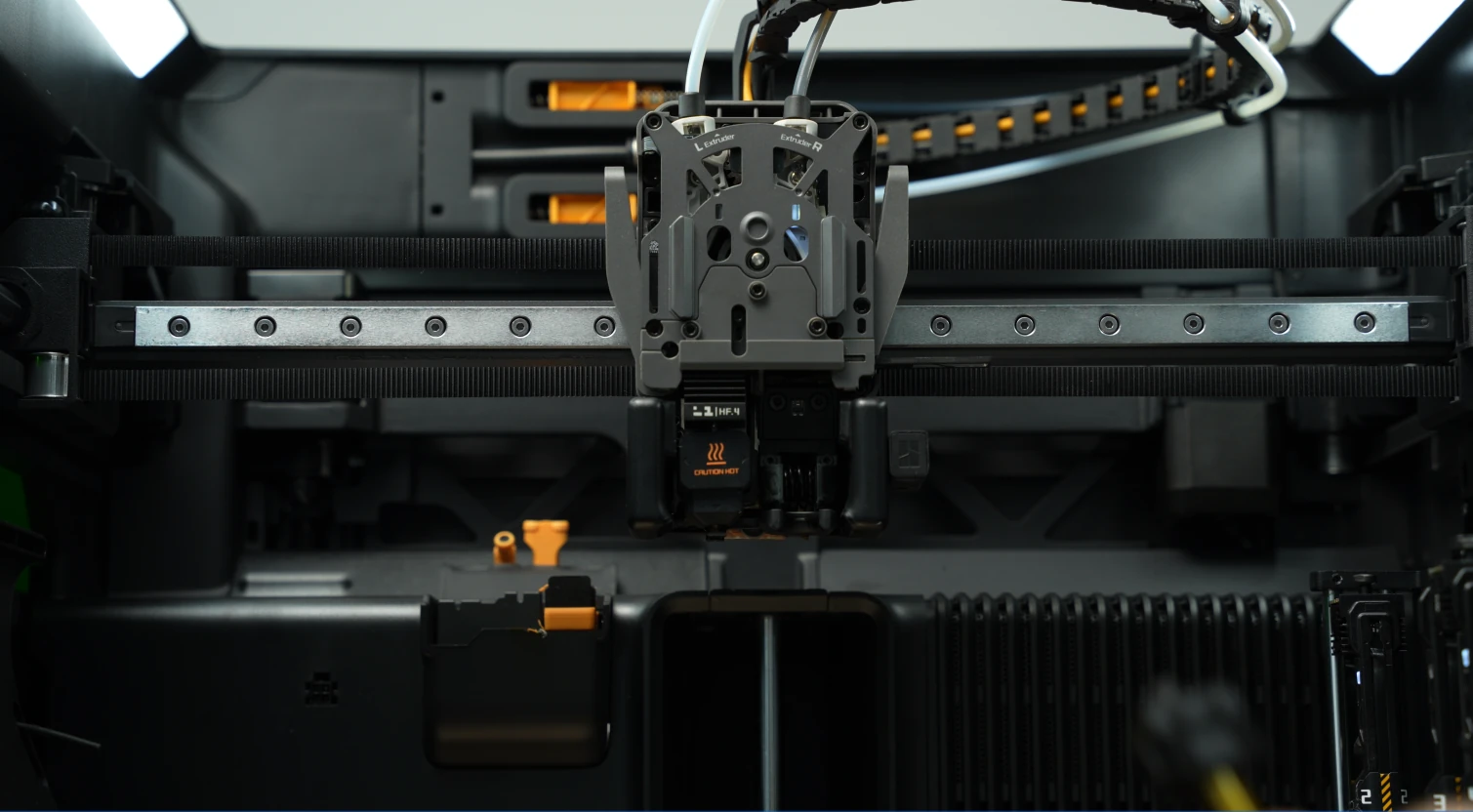

Paso 7. Vuelva a instalar ambos hotends
- Boquilla izquierda: Coloque el ensamblaje de boquilla izquierda en la posición de montaje, fije el cierre de fijación y confirme que la boquilla no esté suelta; vuelva a instalar el manguito de silicona izquierdo.
- Boquilla derecha: Asegúrese de que la manija de tracción esté en posición extendida, alinee el hotend Vortek con la posición de montaje y empuje hacia adentro, luego presione la manija de tracción contra el cabezal para bloquearlo en su lugar; sacuda suavemente la boquilla para confirmar que esté bloqueada y no suelta.
Para más pasos detallados de instalación del hotend Vortek, consulte la Guía de Reemplazo del Hotend por Inducción para H2C .
Notas Finales
Esperamos que esta guía haya brindado soporte claro y práctico. Si el problema persiste sin resolver, envíe un ticket de soporte e incluya los registros recientes de la impresora y otras imágenes o detalles adicionales. Nuestro equipo técnico revisará su solicitud y brindará asistencia detallada. También puede visitar Bambu AI, que responde instantáneamente a preguntas comunes y le brinda orientación operativa.
