Descripción del Fallo
Después de impresiones prolongadas, pueden ocurrir desgastes debido al movimiento frecuente del eje óptico y del actuador de cierre por inducción en el soporte del hotend de calentamiento por inducción. Esto puede resultar en:
- Tasa reducida de éxito en el cambio automático del hotend
- Aumento de errores de posicionamiento durante el pick-and-place automático
- Disminución en la calidad de la superficie de impresión, o incluso fallo en el cambio del hotend
El dispositivo evalúa automáticamente el uso de lubricante según su actividad de impresión y le recordará realizar mantenimiento cuando sea necesario.
Herramientas y Materiales Necesarios
- Llave hexagonal H1.5
- Lubricante
Advertencia de Seguridad
Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluido el trabajo en electrónicos de la impresora y los cables del cabezal. Realizar tareas con la impresora encendida puede provocar un cortocircuito, causando daños electrónicos y riesgos de seguridad. Durante el mantenimiento o solución de problemas, es posible que deba desmontar partes, incluido el hotend. Esto expone cables y componentes eléctricos que podrían provocar un cortocircuito si entran en contacto entre sí, con otros metales o componentes electrónicos mientras la impresora sigue encendida. Esto puede causar daños en la electrónica de la impresora y problemas adicionales. Por lo tanto, es crucial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en la electrónica de la impresora, garantizando un mantenimiento seguro y efectivo. Para cualquier inquietud o pregunta sobre la aplicación de esta guía, abra un nuevo ticket en nuestra Página de Soporte y haremos lo posible por responder con rapidez y brindarle la asistencia necesaria.
Ubicación del Fallo y Proceso de Resolución
- Después de apagar la máquina, mueva manualmente el soporte del hotend de calentamiento por inducción para asegurarse de que pueda recorrer toda la carrera sin resistencia significativa.
- Verifique que la manija de bloqueo pueda bloquear adecuadamente el hotend.
Pasos de Solución de Problemas
Escenario 1: Resistencia Excesiva al Mover el Soporte del Hotend de Calentamiento por Inducción
El eje óptico del soporte de montaje requiere limpieza y lubricación. Los pasos son los siguientes:

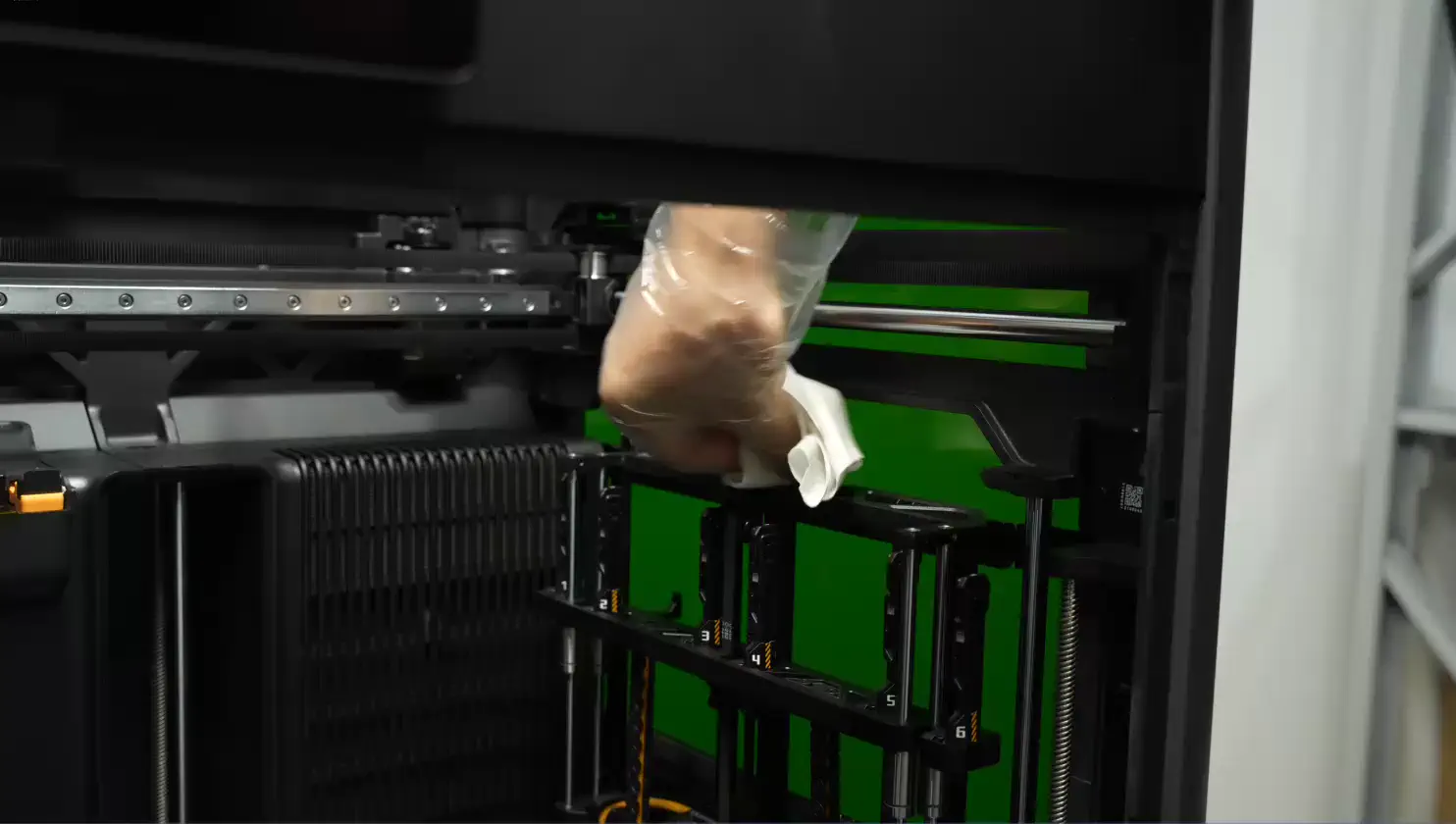

- Prepare tela no tejida y alcohol. Empape la tela no tejida con una cantidad adecuada de alcohol y limpie con cuidado el soporte del hotend (incluyendo los componentes de acoplamiento) y la superficie del eje óptico para eliminar aceites, polvo y otras impurezas.
- Después de limpiar, aplique lubricante de manera uniforme en los cuatro ejes ópticos frontales y traseros del soporte del hotend.
- Deslice lentamente el soporte del hotend hacia arriba y hacia abajo para permitir que el lubricante penetre y se distribuya completamente en el rodamiento lineal, asegurando una cobertura de lubricación completa.
Después de la operación, elimine rápidamente cualquier exceso de grasa en el eje óptico y la superficie de acoplamiento con un paño no tejido para evitar la acumulación de impurezas.
Una vez completado, mueva manualmente el soporte del hotend de calentamiento por inducción; el movimiento debe ser suave y eliminarse cualquier ruido anormal.
Escenario 2: Desgaste en la Manija de Bloqueo del Actuador de Cierre por Inducción del Hotend
- Retire el hotend
- Boquilla izquierda: Retire el manguito de silicona de la boquilla izquierda, abra el clip de retención del conjunto de boquilla y retire el conjunto de boquilla.
- Boquilla derecha: Tire del actuador de cierre por inducción hacia la derecha para desbloquear y retirar el conjunto de boquilla derecha.
Consulte los pasos en Reemplazo de la cubierta frontal del extrusor H2C para retirar el conjunto de guía frontal del extrusor.

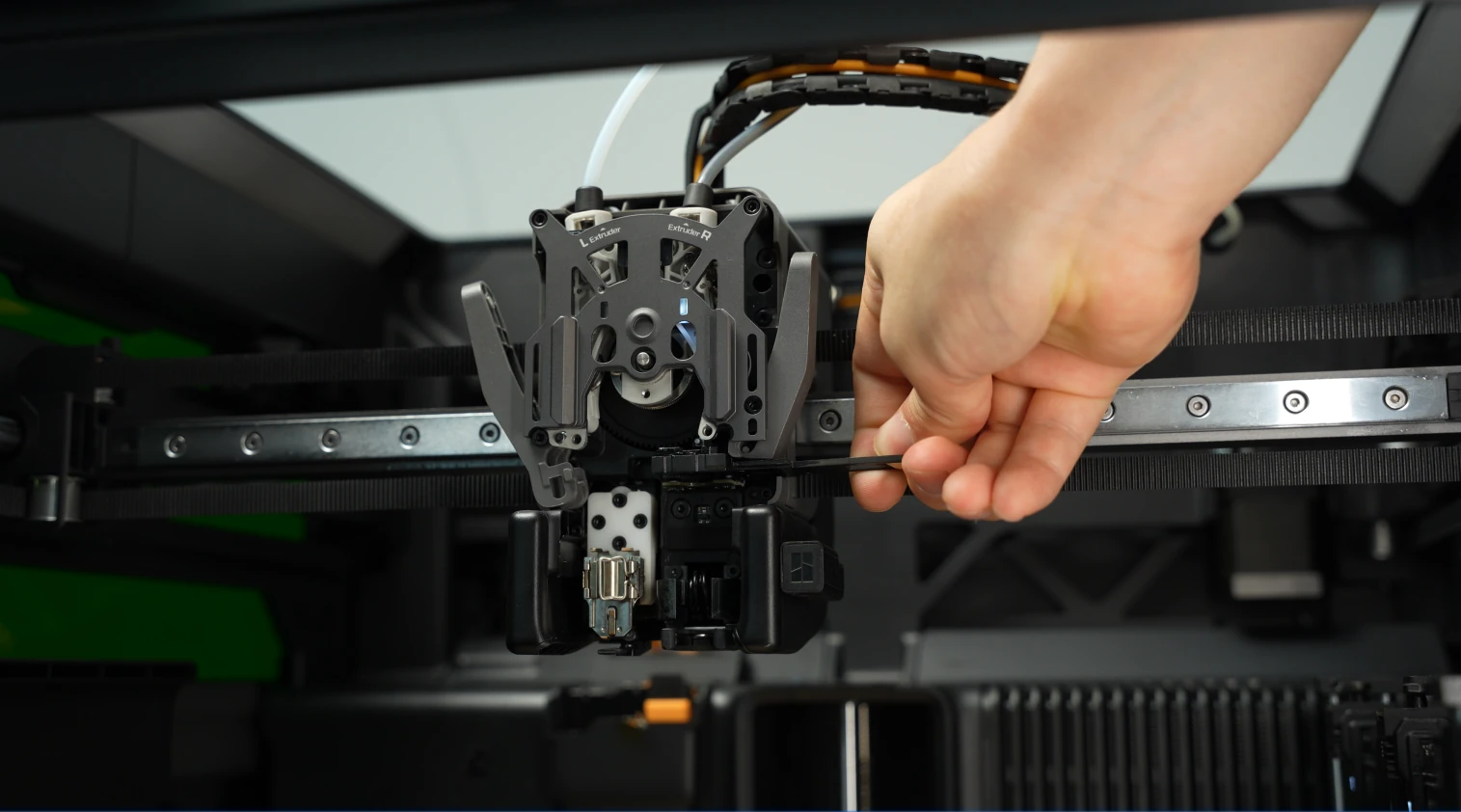

Tire del actuador de cierre por inducción hacia la derecha hasta que esté completamente retirado.

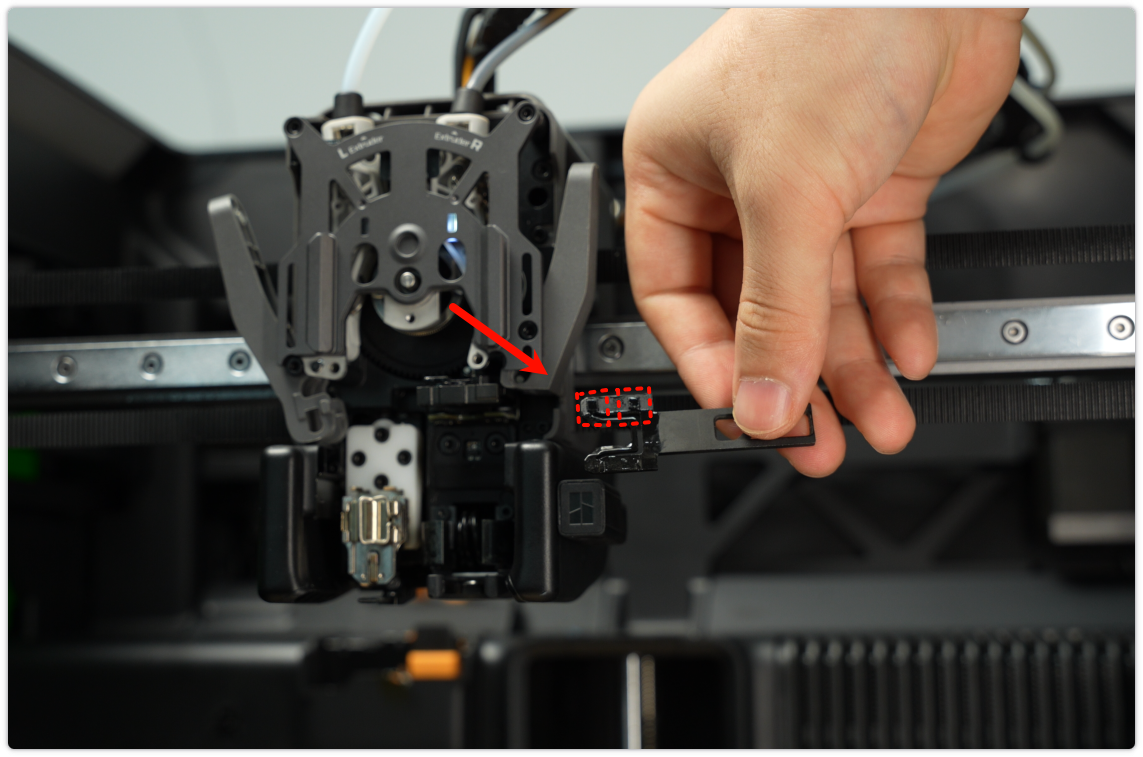

- Aplique lubricante en ambos lados de la ranura del nuevo actuador de cierre por inducción.
- Inserte el actuador de cierre por inducción con la superficie superior hacia arriba en la ranura correspondiente del cabezal.
Cómo identificar la superficie superior: Como se muestra en la imagen a continuación, el lado con dos cuadrados pequeños es la superior.
Vuelva a instalar la cubierta frontal de guía del extrusor según los pasos en Guía de reemplazo de la guía frontal del extrusor H2C.
Instale el Hotend
- Instalación de boquilla izquierda: Coloque el conjunto de boquilla izquierda en su posición de montaje, asegure el clip de cierre y verifique que la boquilla no esté suelta. Luego vuelva a instalar el manguito de silicona de la boquilla izquierda.
- Instalación de boquilla derecha: Asegúrese de que el actuador de cierre por inducción esté en posición extendida, alinee el conjunto de boquilla derecha con la posición de montaje e introdúzcalo. Luego presione el actuador de cierre para bloquearlo en su lugar. Agite suavemente la boquilla para confirmar que está bloqueada firmemente y no suelta.
Para más pasos detallados de instalación del hotend de calentamiento por inducción, consulte Guía de instalación del hotend de calentamiento por inducción H2C.
Notas Finales
Esperamos que esta guía haya brindado soporte claro y práctico. Si el problema persiste, envíe un ticket de soporte e incluya los registros recientes de la impresora y otras imágenes o detalles adicionales. Nuestro equipo técnico revisará su solicitud y brindará asistencia detallada. También puede visitar Bambu AI, que responde instantáneamente a preguntas comunes y le brinda orientación operativa.
