Visión general del Sistema Vortek
El Sistema Vortek es el módulo de tecnología central de la impresora H2C para impresión multi-material/multi-color. Al integrar el cambio automático de hotend y la limpieza de la torre de purga, la H2C puede evitar eficazmente los riesgos de mezcla de colores y lograr un proceso de cambio de material cercano a la "extrusión cero de filamento". A diferencia de las impresoras tradicionales de boquilla única que requieren un gran volumen de purga después de los cambios de material, el sistema Vortek puede asignar un filamento a cada boquilla en la medida de lo posible. Después de cambiar los filamentos (boquillas), solo se necesita extruir una pequeña cantidad de filamento en la torre de purga para equilibrar la presión. Tras múltiples cambios acumulativos de filamento, el sistema puede ahorrar significativamente filamento, reducir el tiempo de impresión y mejorar la eficiencia de la impresión multi-color.
Composición del Sistema Vortek

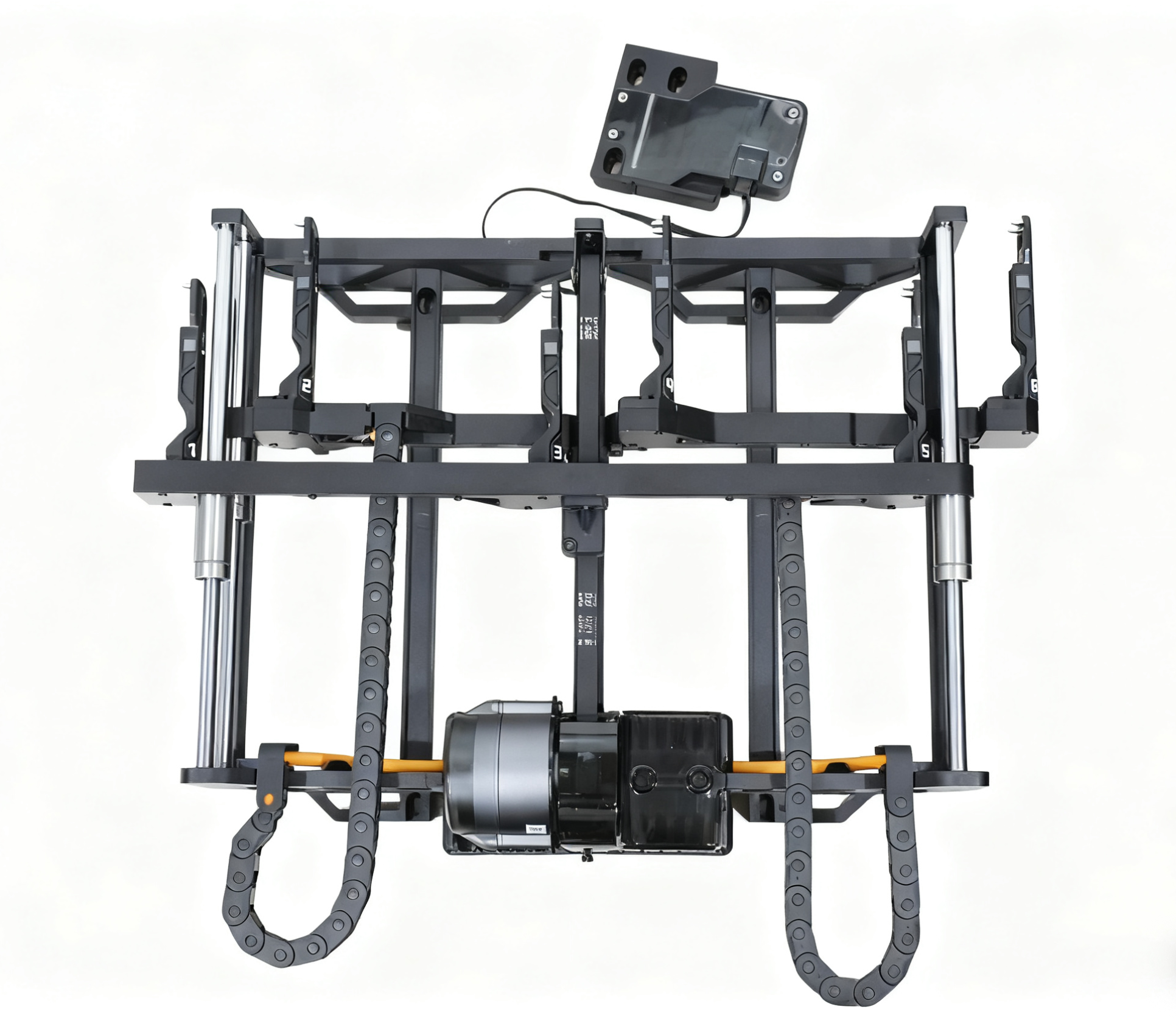

Soporte de hotend de inducción
La función principal del soporte de hotend de inducción es lograr el cambio automático y almacenamiento de hotends de inducción Vortek. Soporta el reemplazo totalmente automático de hasta 6 hotends de inducción Vortek sin intervención manual, reduciendo considerablemente los costos operativos. También está equipado con tecnología de inducción inteligente para monitorear en tiempo real y retroalimentar la posición y estado de operación de los hotends de inducción Vortek, asegurando procesos de impresión estables.

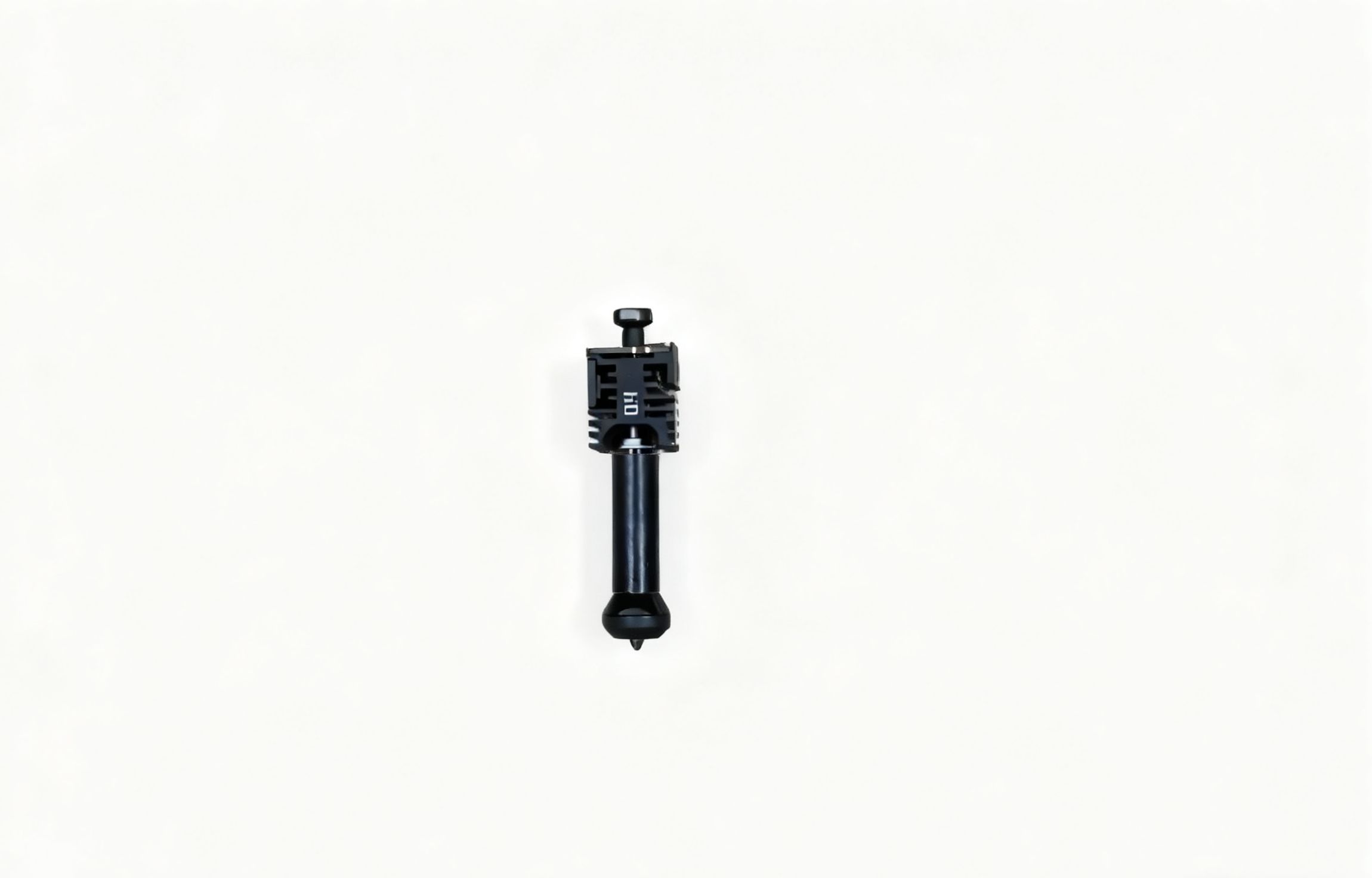

Hotend de inducción Vortek
El hotend derecho del cabezal es un hotend de inducción Vortek, con un diseño integrado ligero de solo 10g (tamaño: 20×15×56mm). Integra componentes como boquilla, heat break, termistor y placa PCB. La H2C soporta el reemplazo automático del hotend derecho, permitiendo instalar hasta 6 hotends derechos para uso alternado. También soporta versiones de flujo estándar (configuración predeterminada) y de alto flujo del hotend.

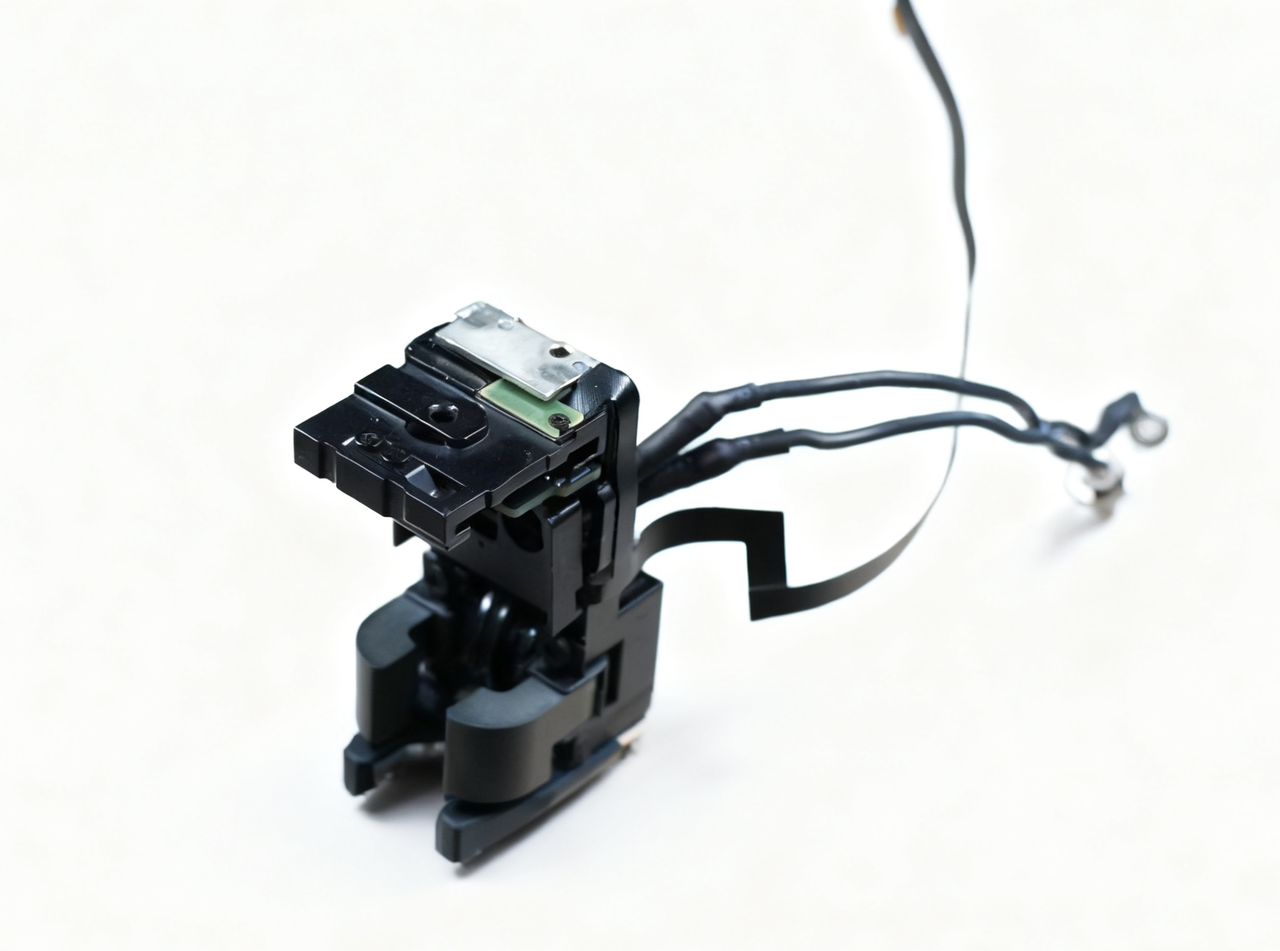

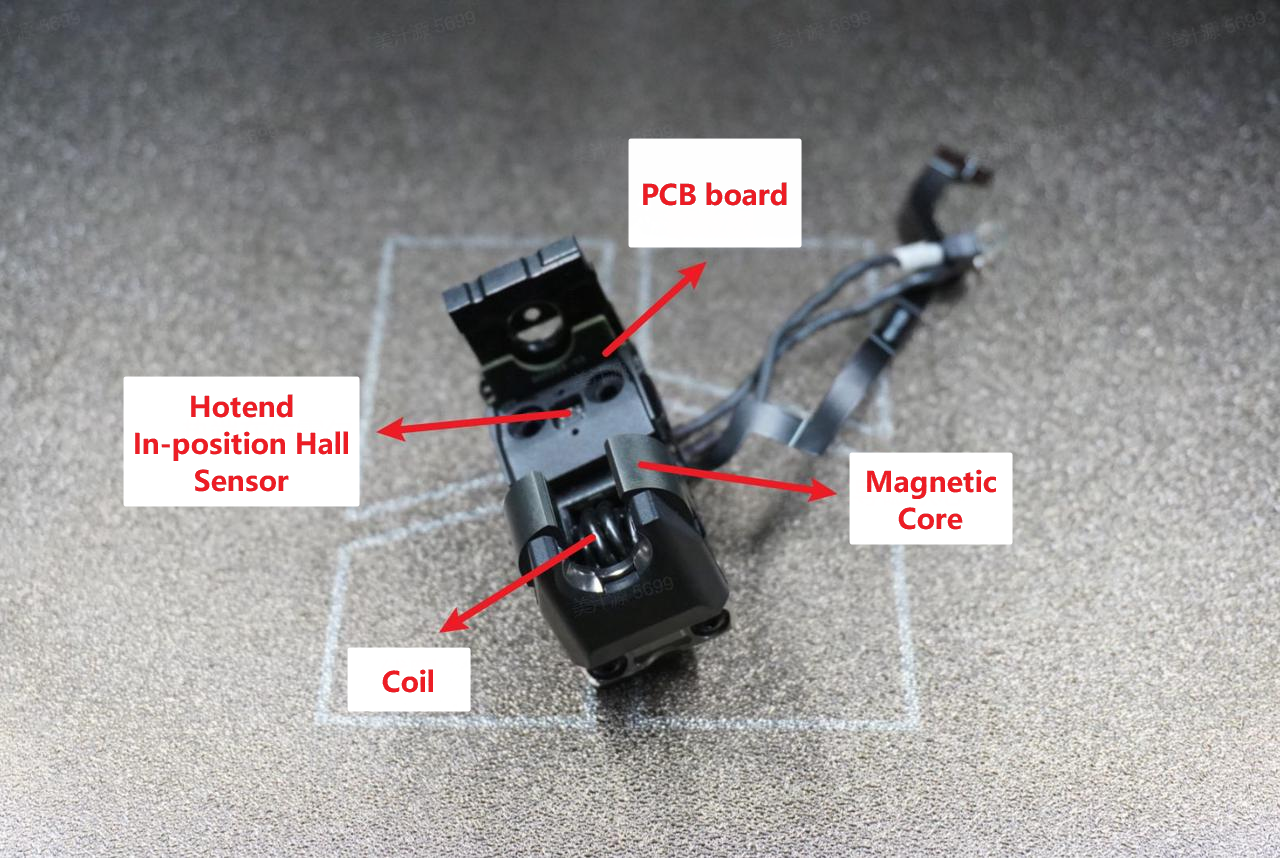

Montaje de calentamiento por inducción
El montaje de calentamiento por inducción se utiliza para un calentamiento preciso y monitoreo de temperatura, soportando una temperatura máxima de calentamiento de 350℃. Mediante tecnología de calentamiento por inducción, la boquilla puede calentarse hasta la temperatura objetivo en aproximadamente 8 segundos.
Análisis de la Tecnología Central
El hotend de inducción Vortek de la H2C logra interacción de datos sin contacto y calentamiento preciso mediante el sistema sin contacto.
Transmisión de Datos Sin Contacto

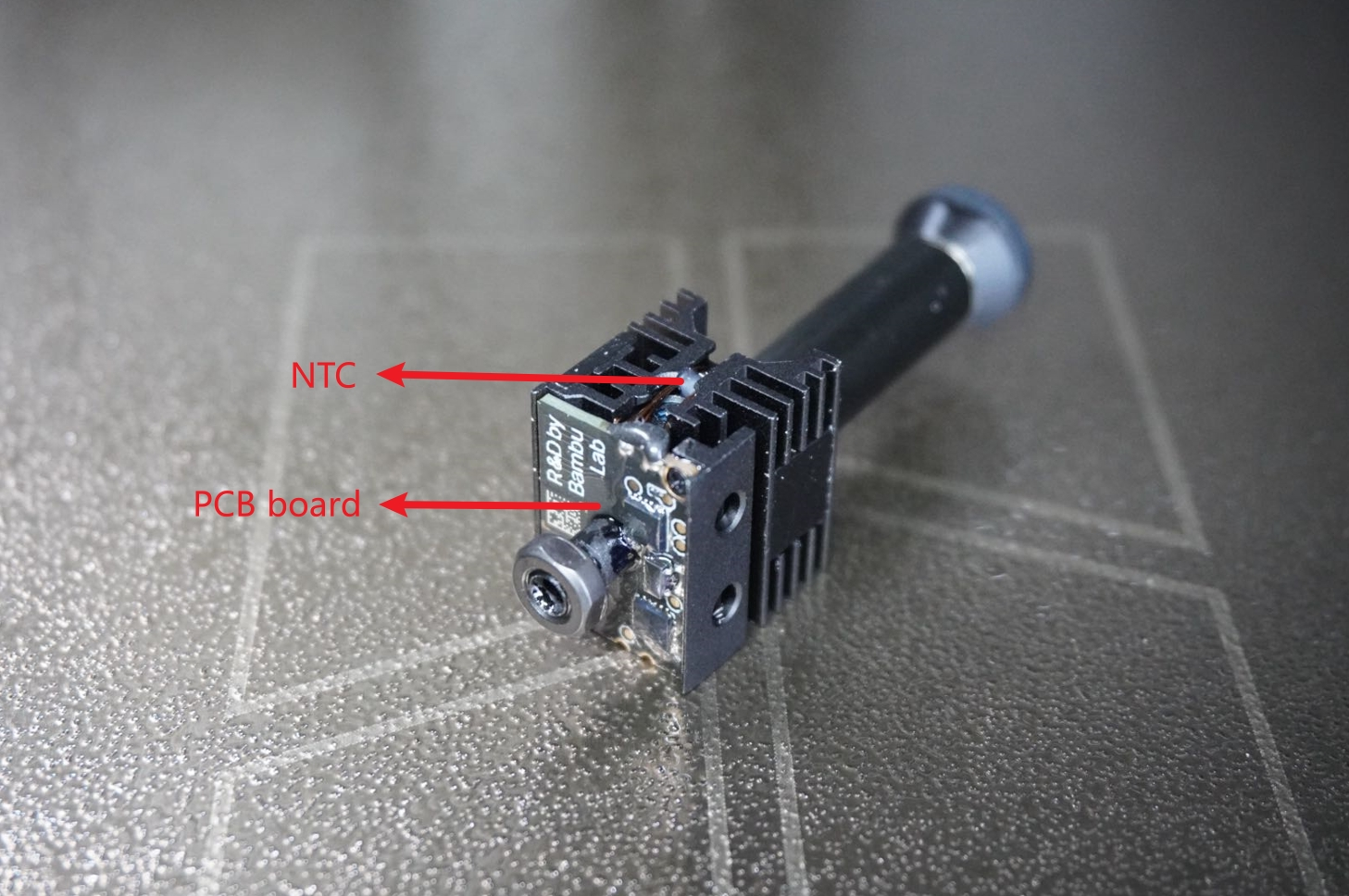

No existen pines eléctricos físicos entre el hotend y el cuerpo principal de la impresora. Los datos se transmiten de manera sin contacto a la placa PCB de adquisición de temperatura en el montaje de calentamiento por inducción. La placa PCB envía los datos al sistema de control principal de la impresora mediante un cable plano, mostrándose simultáneamente en la pantalla de la impresora en tiempo real.
Calentamiento por Inducción del Hotend
El hotend de inducción Vortek de la H2C logra una gestión térmica eficiente gracias a la tecnología de calentamiento por inducción sin contacto. Al pasar corriente alterna de alta frecuencia a través de la bobina de conducción del montaje de calentamiento por inducción, se genera un campo magnético alterno cambiante rápidamente. El núcleo magnético guía con precisión el campo magnético hacia el manguito de acero en forma de U del hotend, induciendo corrientes de Foucault en el interior del metal mediante inducción electromagnética, convirtiendo directamente la energía eléctrica en energía térmica. Con esta tecnología de calentamiento sin contacto, la eficiencia de calentamiento de la boquilla mejora significativamente, alcanzando la temperatura objetivo (hasta 350℃) en aproximadamente 8 segundos sin contacto físico. En comparación con el calentamiento tradicional por contacto, no solo ahorra tiempo de espera de precalentamiento durante los cambios de filamento, sino que también evita problemas de mantenimiento como desgaste de cables y mala conexión causados por conexiones físicas.
Introducción al Flujo de Trabajo
Flujo de Trabajo del Hotend de Inducción Vortek
Para más detalles, consulte: Introducción al Flujo de Trabajo del Hotend de Inducción Vortek.
Flujo de Trabajo del Soporte de Hotend de Inducción
Para más detalles, consulte: Introducción al Flujo de Trabajo del Soporte de Hotend de Inducción.
