Visión general
El soporte para hotend por inducción es uno de los componentes principales del sistema Vortek equipado en la impresora H2C. Su función principal es realizar el cambio automático y almacenamiento de hotends por inducción Vortek. Soporta el reemplazo totalmente automático de hasta 6 hotends por inducción Vortek (1 en el cabezal + 5 en el soporte) sin intervención manual, reduciendo significativamente los costos operativos. Al mismo tiempo, el soporte integra tecnología de inducción inteligente para monitorear en tiempo real y retroalimentar la posición y estado de operación de los hotends por inducción Vortek, asegurando procesos de impresión estables y confiables.
Composición del soporte para hotend por inducción

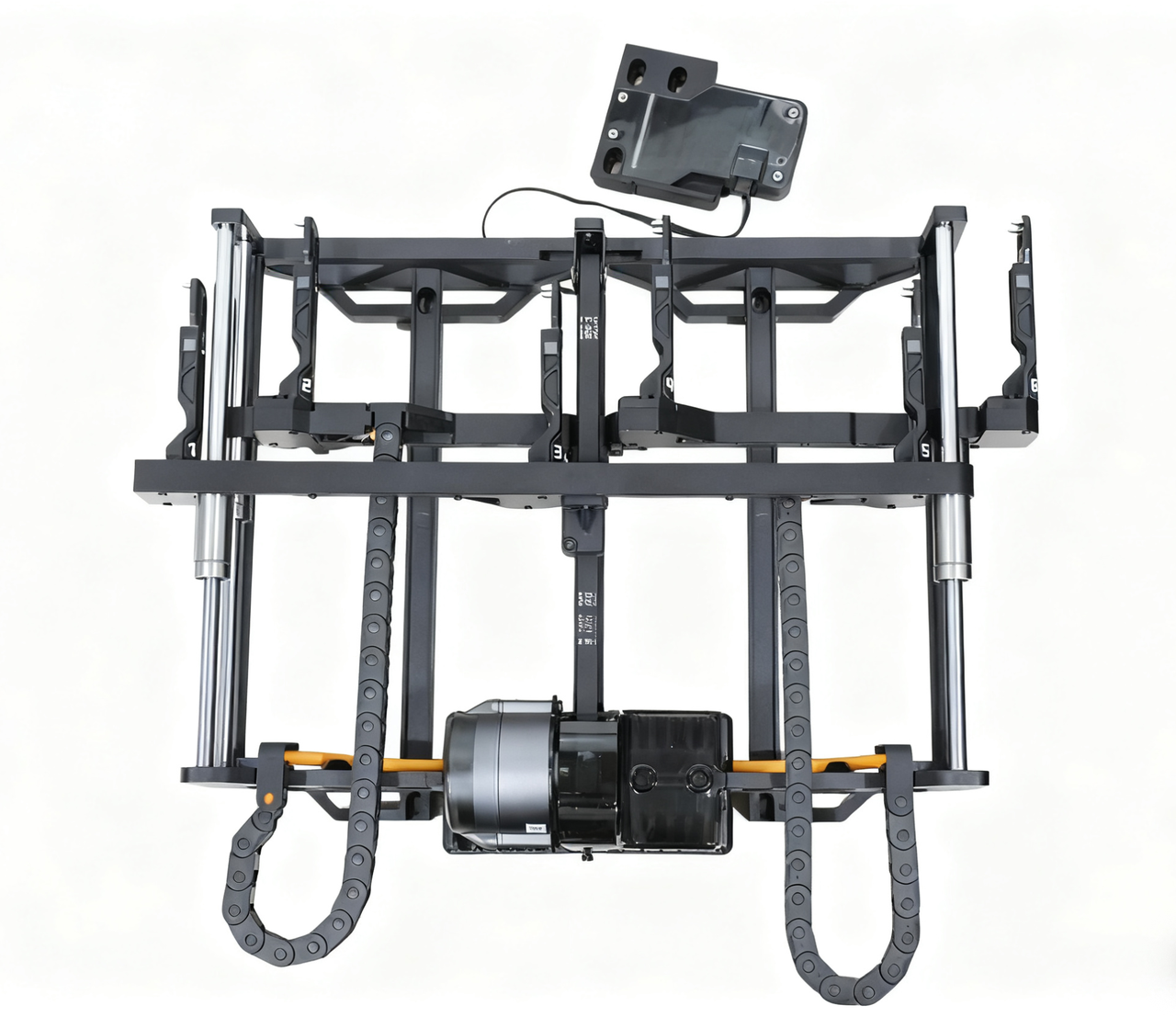

El soporte para hotend por inducción está compuesto principalmente por los siguientes componentes: motor paso a paso, correa, polea de seguimiento, actuador de pasador para hotend por inducción y dos filas de soportes para hotend. El motor impulsa el levantamiento de las dos filas de soportes mediante la correa. El actuador de pasador para hotend por inducción bloquea y desbloquea el pasador del hotend controlando el levantamiento del eje de desbloqueo metálico interno.
Flujo de trabajo del soporte para hotend por inducción
Cambio de hotend por inducción Vortek

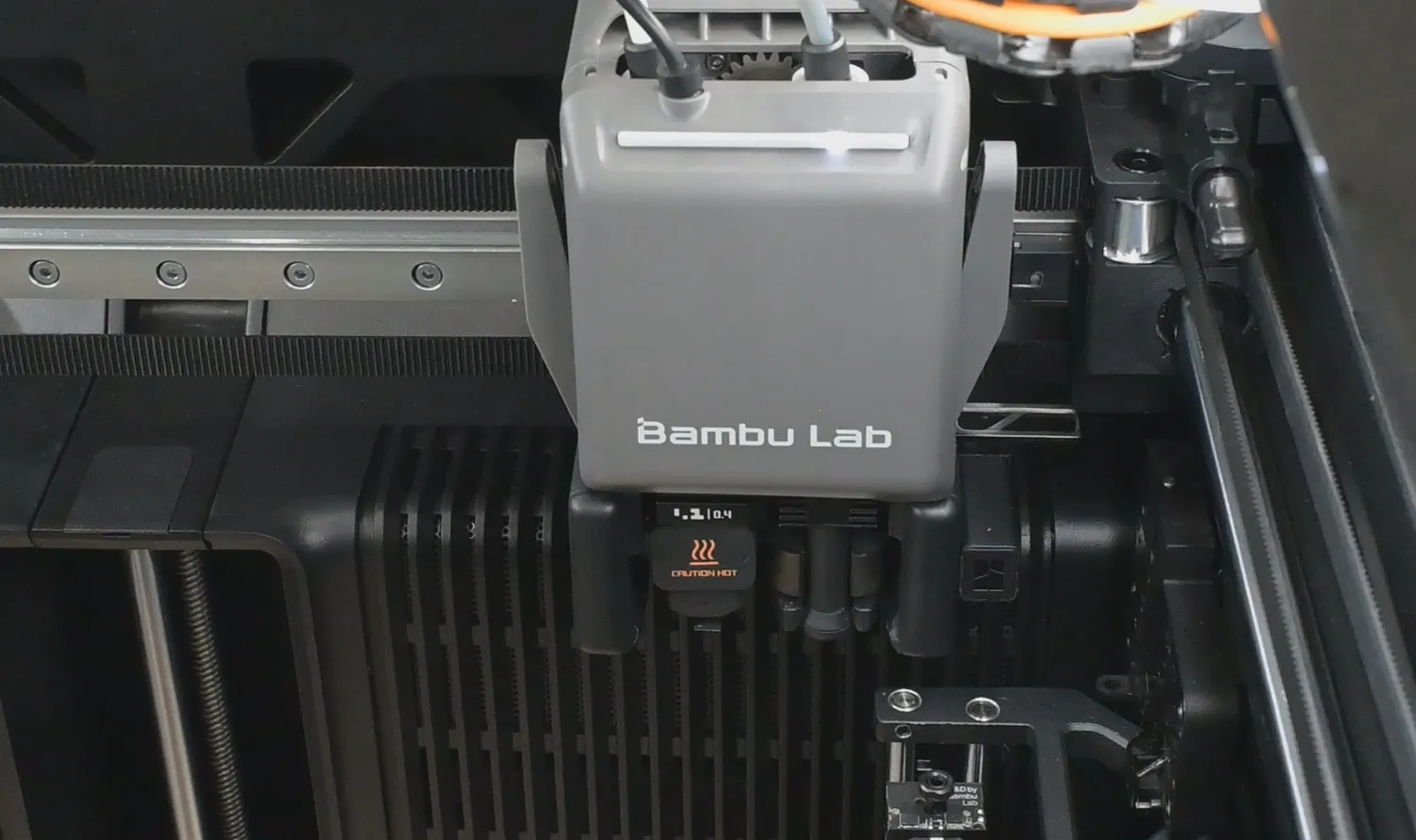

El sistema controla el levantamiento de las dos filas de soportes para hotend mediante el motor y la correa. Al mismo tiempo, el actuador de pasador para hotend por inducción levanta automáticamente el eje metálico de desbloqueo. Coordinado con el movimiento del cabezal, permite completar la extracción y colocación del pasador, realizando así el proceso completo de cambio de hotend:
- Desbloquear el pasador;
- Colocar el hotend correcto en el cabezal (si aplica): Buscar un puesto vacío para colocarlo. Si hay múltiples puestos vacíos, el sistema priorizará el que tenga el número más bajo, es decir, el más cercano al cabezal. Por ejemplo, si los puestos vacíos son 1, 3 y 5, se colocará primero en el puesto 1.
- Instalar el nuevo hotend por inducción Vortek;
- Bloquear el pasador.

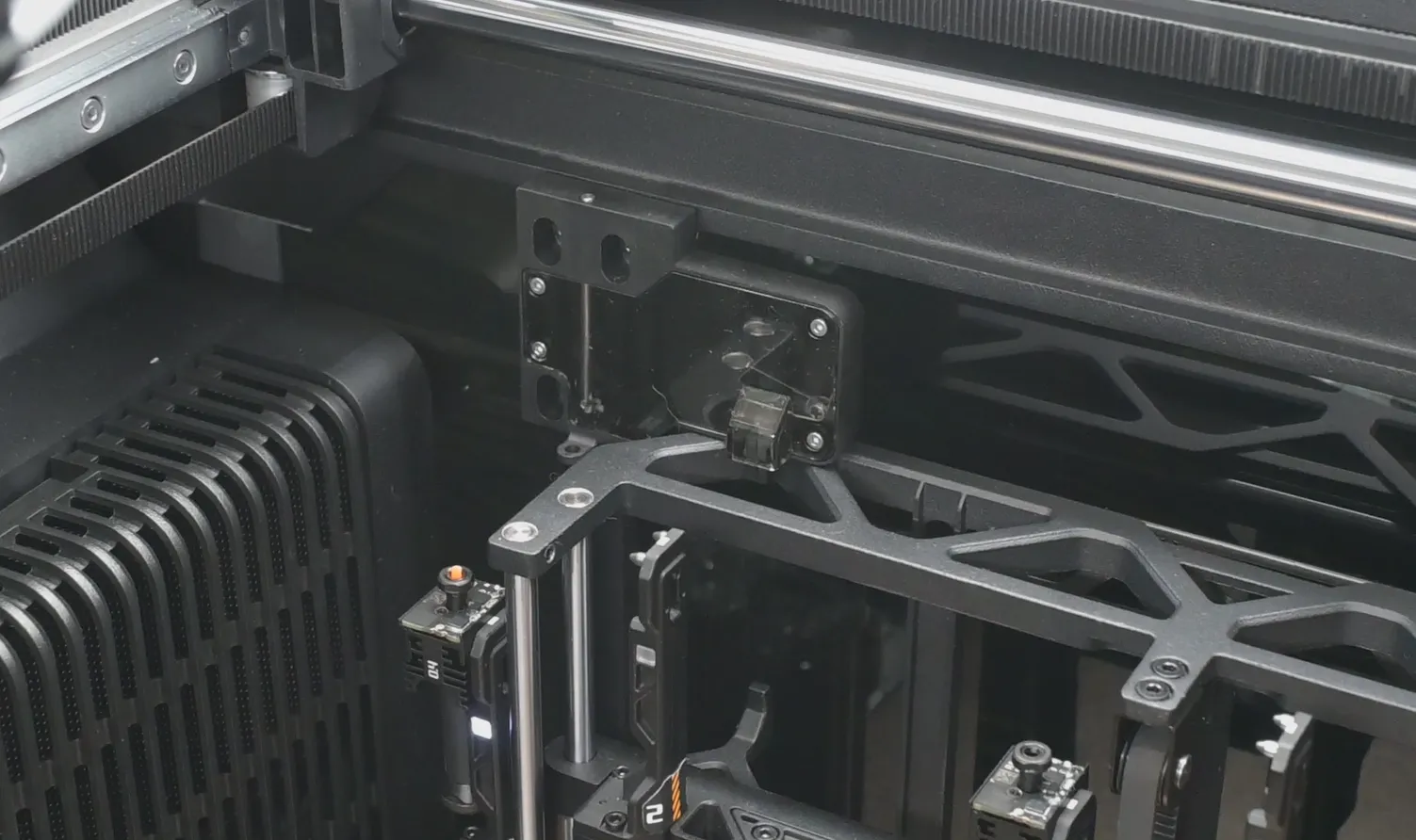

En este caso, la acción de levantamiento del eje metálico del actuador de pasador para hotend por inducción se activa mediante el movimiento de levantamiento del propio soporte, y su funcionamiento es el siguiente:
Alineación del soporte para hotend por inducción
Alineación gruesa

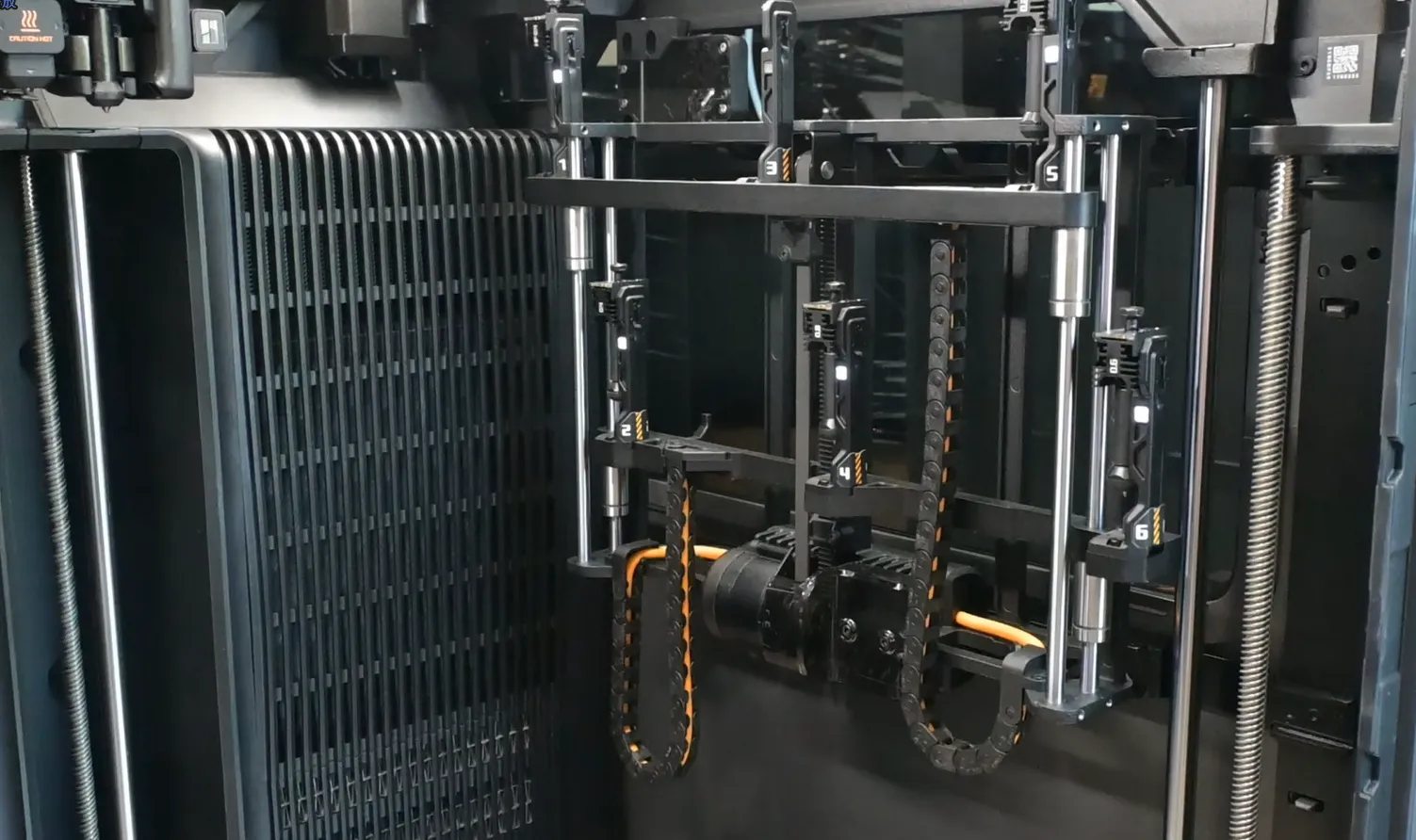

La alineación gruesa determina el punto central identificando el imán superficial en el soporte para hotend por inducción.
- Alineación automática
-
Alineación del cabezal: Después de que se reinicie la alimentación del motor XY, la posición del cabezal no ha sido determinada. Antes de la alineación del cabezal, el soporte para hotend por inducción realizará una alineación gruesa para evitar colisiones entre el cabezal y el soporte para hotend por inducción durante la alineación.
-
Movimiento de la cama caliente: Similar a la lógica de alineación del cabezal.
- Alineación manual
- Hacer clic en el botón de alineación: Haga clic en el botón de alineación: Cuando el soporte de la fila A o fila B esté levantado, haga clic en el botón Alineación en la página "Hotend y Soporte", y el soporte realizará una alineación gruesa.
Alineación fina

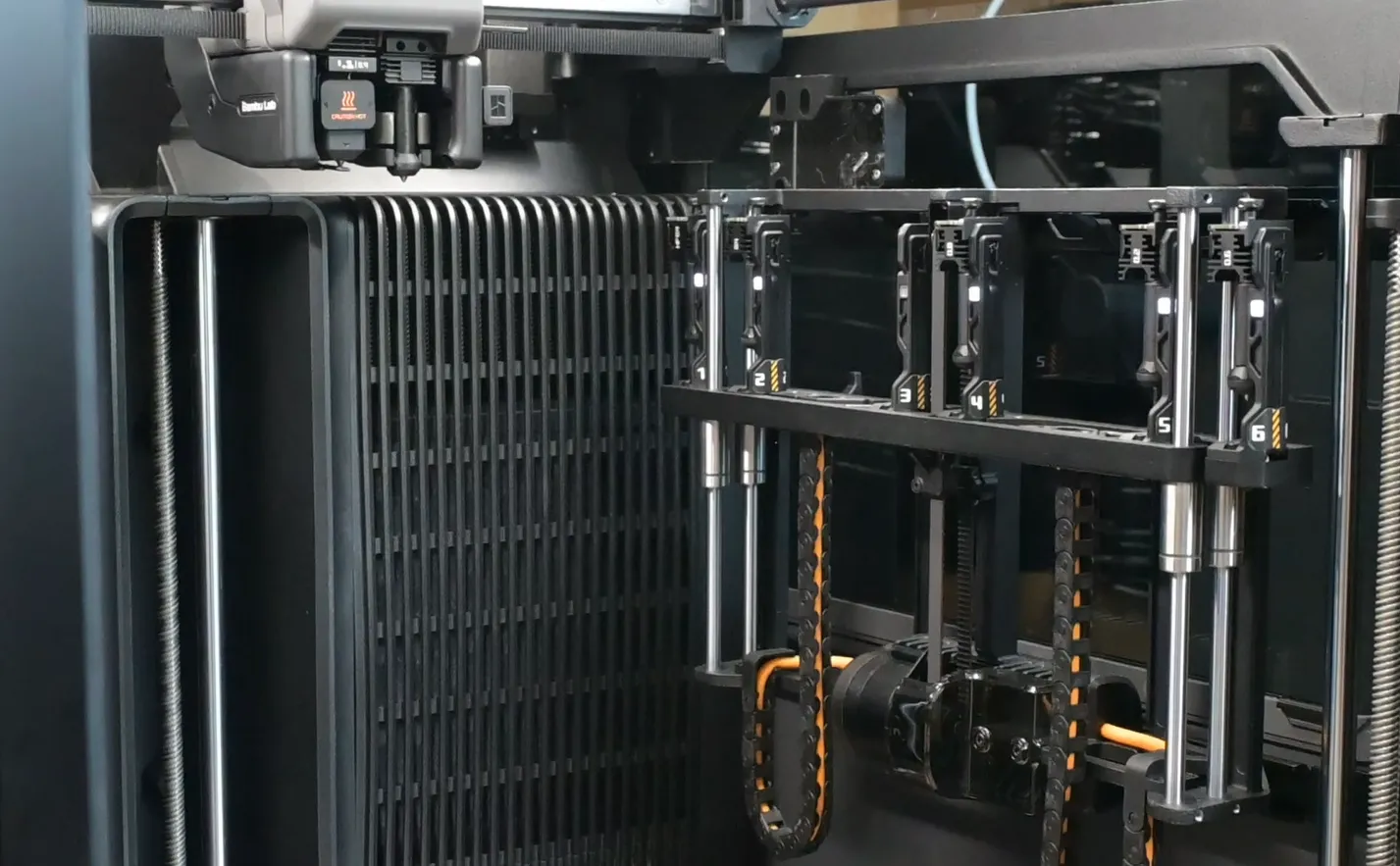

Cuando es necesario tomar o colocar un hotend por inducción Vortek en el soporte para hotend por inducción, el sistema realizará primero una alineación fina para localizar con precisión la posición del soporte. La alineación fina determina las coordenadas de los límites superior e inferior respecto al punto cero mediante el golpe del soporte contra los límites superior e inferior.
Notas finales
Esperamos que la guía detallada proporcionada haya sido útil e informativa.
Si esta guía no resuelve su problema, *por favor envíe un *ticket técnico**, responderemos sus preguntas y brindaremos asistencia. Si tiene sugerencias o comentarios sobre esta Wiki, por favor deje un mensaje en el área de comentarios. ¡Gracias por su apoyo y atención!
