Descripción del problema
El mecanismo de cambio de extrusor incluye: motor de cambio de extrusor, engranajes, camas, idler izquierdo y derecho. Durante el proceso de cambio de extrusor, el motor de cambio es responsable de accionar los idler de cambio para que oscilen hacia la izquierda y la derecha. Durante este proceso, si la resistencia al movimiento es demasiado grande, el cambio fallará.
Causas posibles:
-
El filamento está atascado dentro del extrusor.
-
Hay un componente defectuoso o objetos extraños atascados en el mecanismo de cambio.
.gif)

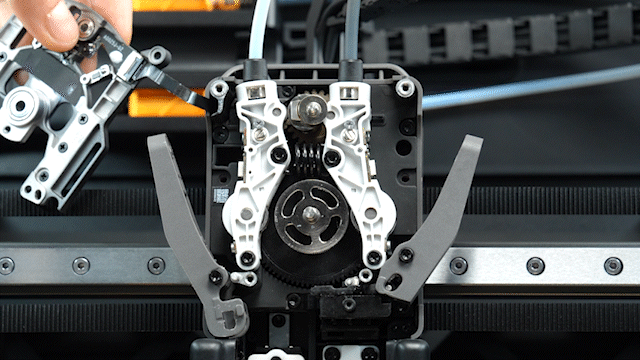

Esta imagen muestra cómo cambia de dirección el extrusor. No intente realizar esta operación manualmente.
Solución de problemas
Herramientas y materiales requeridos
-
Llave Allen H2.0
-
Llave Allen H1.5
-
Pinzas
-
Tijeras de corte diagonal/tijeras
Soluciones
Puede ajustar el orden de estas soluciones según sea necesario.
Paso 1. Intente cambiar manualmente el extrusor.

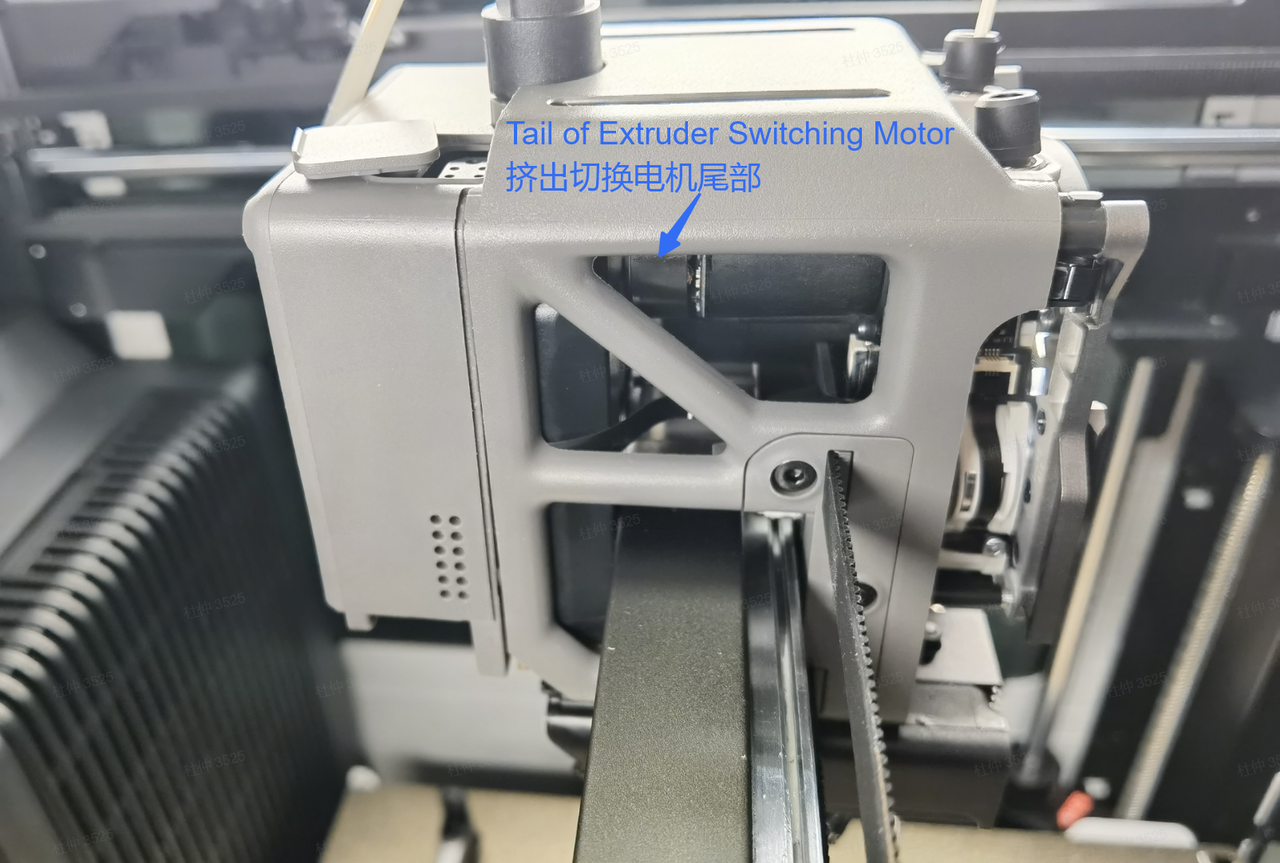

- Como se muestra en la imagen a continuación, cambie manualmente la cola del motor de cambio de extrusor para verificar si la cam de cambio gira aproximadamente 90°.
-

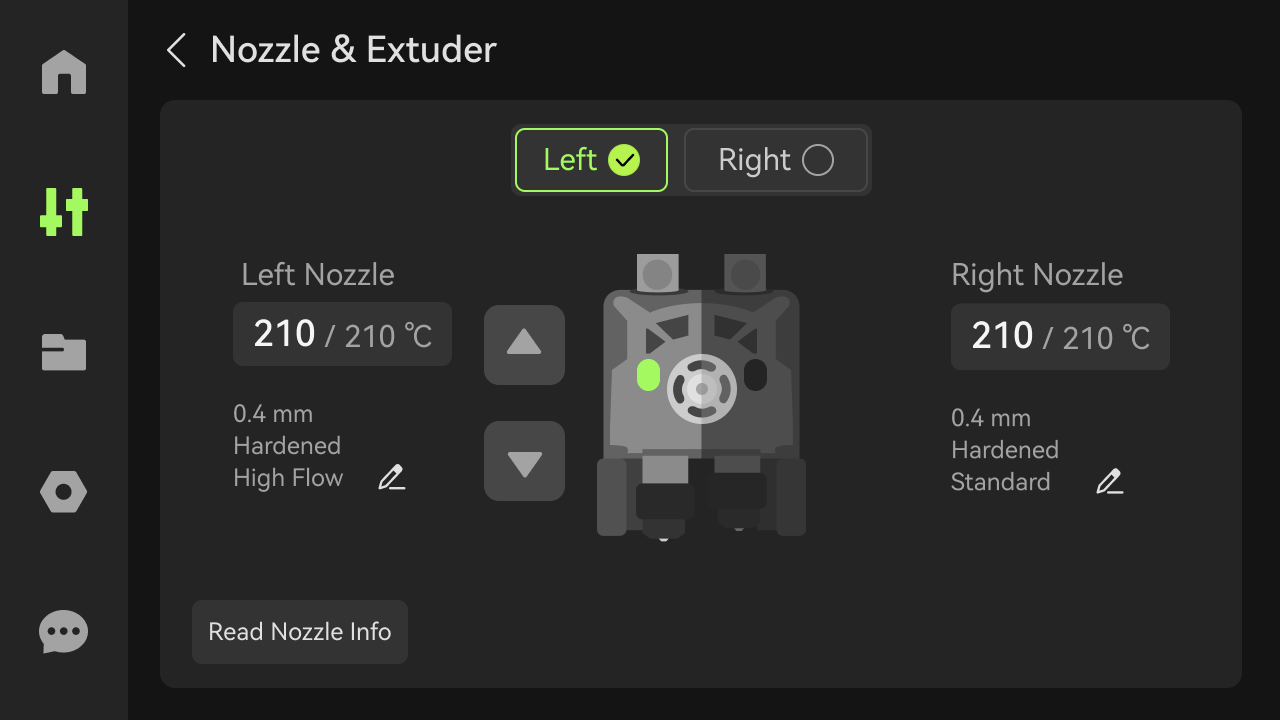

Toque en la pantalla para seleccionar la boquilla izquierda o derecha y verifique si el extrusor cambia normalmente.
-
Si el extrusor cambia normalmente, finalice la solución de problemas. Si no, pase al paso 2.

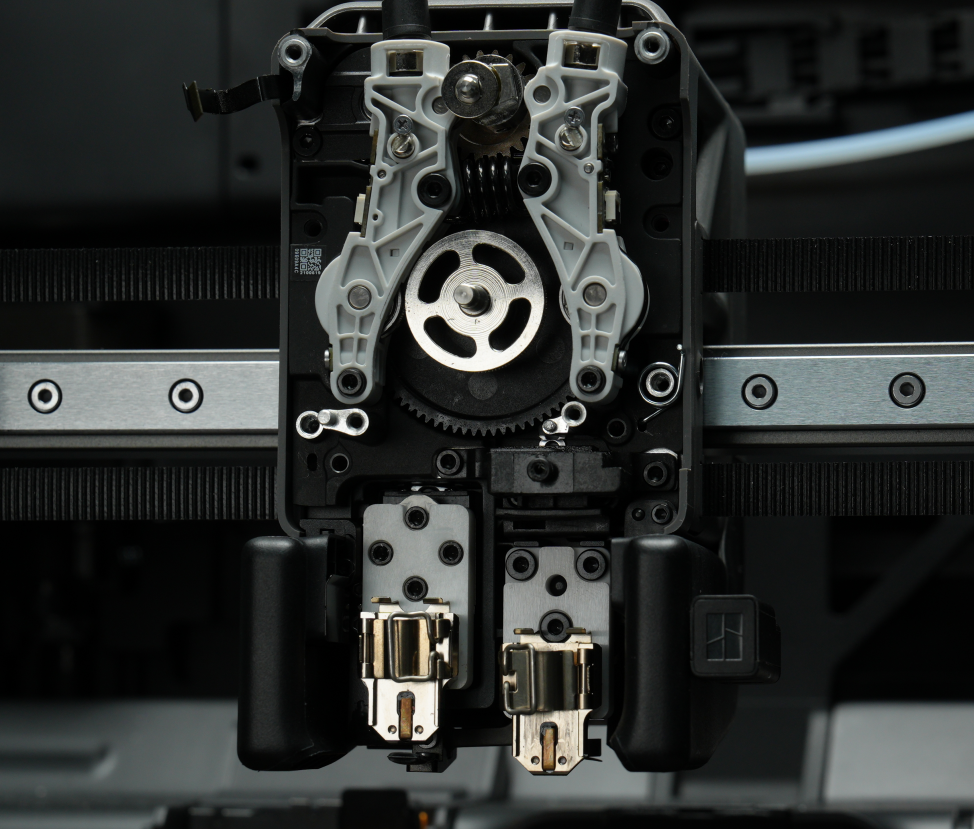

Paso 2. Retire los hotend y la interfaz de cambio rápido para exponer el mecanismo de cambio
Consulte los pasos 1-5 en Cómo desmontar y montar el extrusor H2D para exponer el mecanismo de cambio del extrusor.
Paso 3. Retire el filamento dentro del extrusor
Use tijeras de corte diagonal o tijeras para retirar el filamento dentro del extrusor.
Paso 4. Verifique los engranajes, la cam y los idler del extrusor
El engranaje de accionamiento de cambio del extrusor y la cam de cambio están acoplados mediante el engranaje. La cam de cambio está en contacto con las rodajas de los idler de extrusor accionados izquierdo y derecho. Si hay objetos extraños entre las piezas, use pinzas o un cepillo para limpiarlos. Si la superficie de la pieza está dañada, reemplácela. Consulte: Reemplazar placa del sensor Hall del extrusor H2D/unidad de motor de cambio 2004.

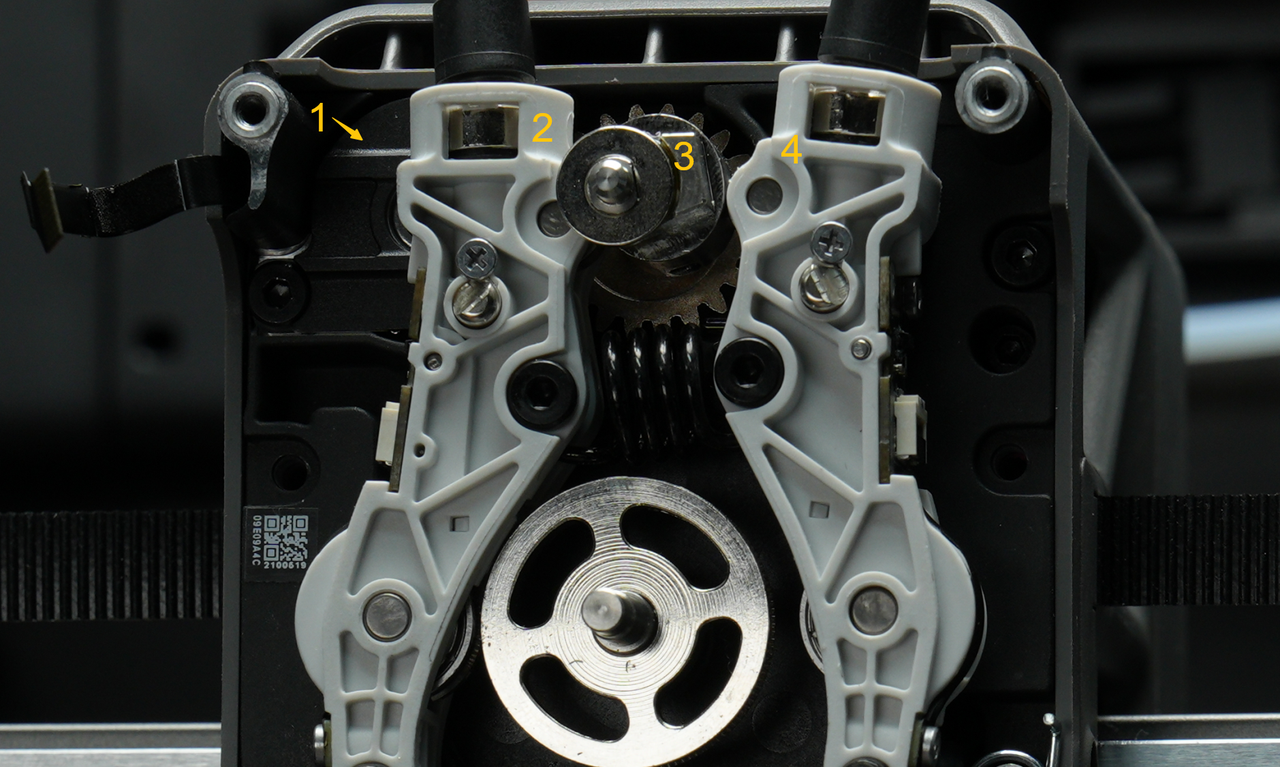

1-Engranaje de accionamiento de cambio de extrusor 2-Idler de extrusor izquierdo 3-Cam de cambio de extrusor 4-Idler de extrusor derecho
Paso 5. Instalación del motor de cambio de extrusor
Consulte: Reemplazar placa del sensor Hall del extrusor H2D/unidad de motor de cambio 2004 para instalar la unidad del motor de cambio.
Después de la instalación, realice la calibración de posición del motor del cabezal.
Paso 6. Toque en la pantalla para intentar cambiar el extrusor nuevamente
Realice el paso 1 e intente cambiar el extrusor. Si el cambio es exitoso y no se genera ninguna alarma, la solución de problemas fue satisfactoria.
Si las soluciones anteriores no resuelven el problema, presente un ticket y cargue los archivos de registro de la impresora.
Códigos equivalentes
Los siguientes códigos HMS representan el mismo tipo de problema.
