Nota: Esta página utiliza la máquina H2D como ejemplo. Los pasos de reemplazo son exactamente los mismos para el H2C.
Placa del sensor de efecto Hall del extrusor/Unidad del motor de conmutación 2004
Hay sensores de efecto Hall en los lados de la interfaz rápida de cambio de herramienta y los idler del doble extrusor. Las señales de estos sensores de efecto Hall pasarán primero por la placa del sensor de efecto Hall del extrusor y luego se conectarán a la placa TH.
El motor de conmutación 2004 está preinstalado en la cubierta trasera del extrusor. El motor de conmutación se utiliza para cambiar entre los hotends izquierdo y derecho.
Las piezas de repuesto para la placa del sensor de efecto Hall del extrusor incluyen lo siguiente:
-
Placa del sensor de efecto Hall del extrusor * 1
-
FPC de la placa del sensor de efecto Hall del extrusor * 1
-
Tornillo ST2x3.5 (utilizado para fijar la placa del sensor de efecto Hall del extrusor) * 1
-
Tornillo BT2x5 (utilizado para fijar el FPC del lado del idler del extrusor) * 2
Las piezas de repuesto para la unidad del motor de conmutación 2004 incluyen lo siguiente:
- Unidad del motor de conmutación 2004 (preinstalada en la cubierta trasera del extrusor) * 1
Cuándo utilizar
-
Fallo en la placa del sensor de efecto Hall del extrusor.
-
Daño en el FPC de la placa del sensor de efecto Hall del extrusor.
-
Fallo en el motor de conmutación.
Herramientas y materiales necesarios
-
Placa del sensor de efecto Hall del extrusor nueva
-
Llave Allen H2.0
-
Llave Allen H1.5
-
Pinzas
Especificaciones y cantidades de tornillos involucrados en el reemplazo de la Placa del sensor de efecto Hall del extrusor H2D/Unidad del motor de conmutación 2004 (se recomienda guardar los tornillos retirados adecuadamente para evitar pérdidas):
Advertencia de seguridad
¡IMPORTANTE!
Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluido el trabajo en electrónica de la impresora y los cables del cabezal. Realizar tareas con la impresora encendida puede provocar un cortocircuito, causando daños electrónicos y riesgos de seguridad.
Durante el mantenimiento o solución de problemas, es posible que deba desmontar partes, incluido el hotend. Esto expone cables y componentes eléctricos que podrían provocar un cortocircuito si entran en contacto entre sí, con otros metales o componentes electrónicos mientras la impresora sigue encendida. Esto puede causar daños en la electrónica de la impresora y problemas adicionales.
Por lo tanto, es crucial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en la electrónica de la impresora, garantizando un mantenimiento seguro y efectivo. Para cualquier preocupación o pregunta sobre la aplicación de esta guía, recomendamos enviar un ticket técnico respecto a su problema y haremos lo posible por responder rápidamente y brindar la asistencia necesaria.
Retirar la placa del sensor de efecto Hall del extrusor
Paso 1: Retirar el extrusor
Puede consultar la siguiente Wiki para retirar el extrusor del cabezal:
Reemplazar la unidad dual de extrusor H2D
Paso 2: Retirar los idler del doble extrusor y el sensor de filamento
Puede consultar la siguiente Wiki para retirar los idler del extrusor y el sensor de filamento. Dado que el extrusor ya ha sido retirado del cabezal, aún puede seguir los pasos de la Wiki para retirar la interfaz rápida de cambio de herramienta.
Reemplazar los idler del doble extrusor y el sensor de filamento H2D

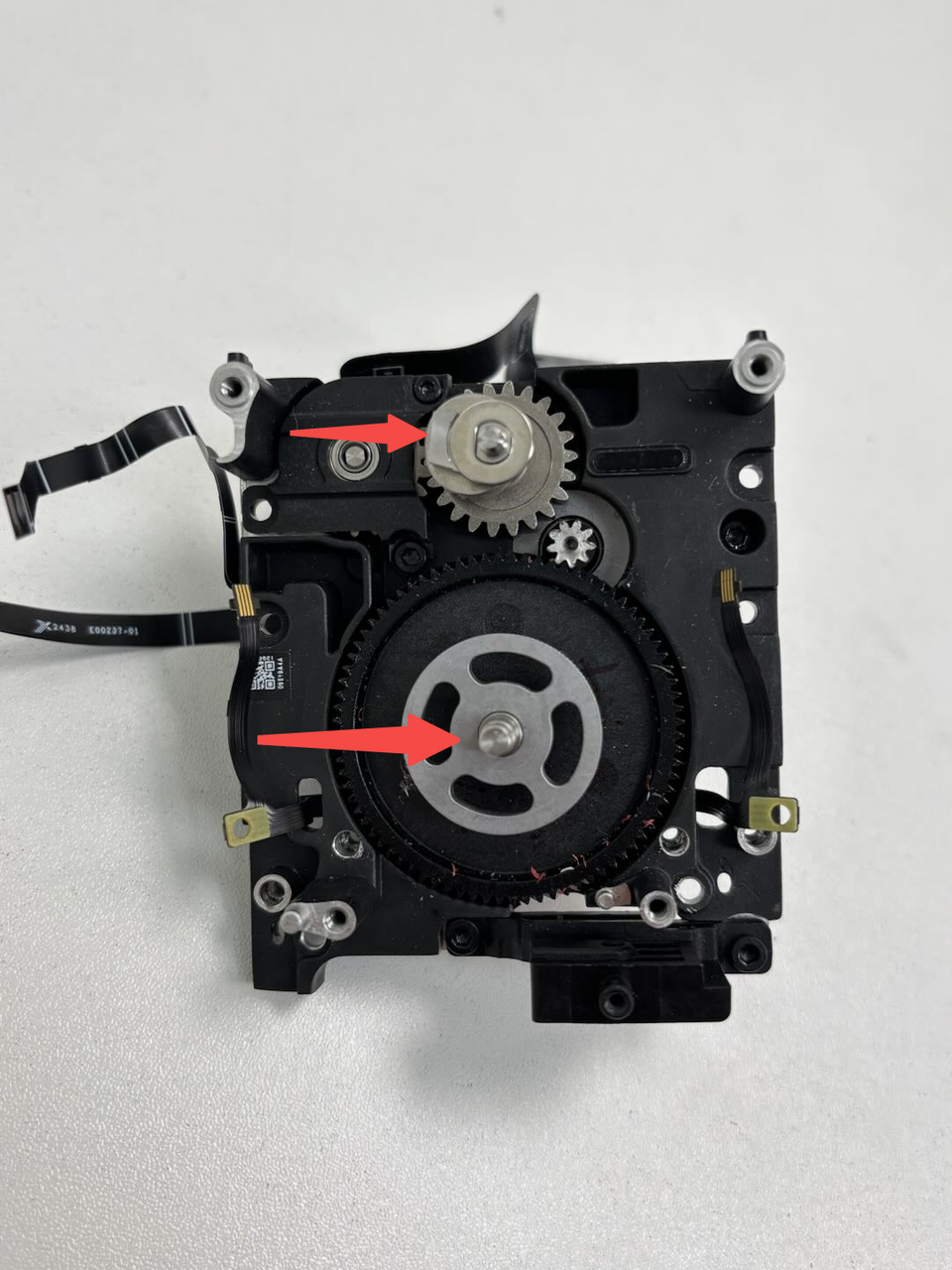

Paso 3: Retirar el engranaje del extrusor y la cam
Retire directamente la cam. El engranaje del extrusor podría estar ajustado; si no se puede retirar directamente, puede usar una llave Allen para aflojar suavemente y retirar el engranaje del extrusor.

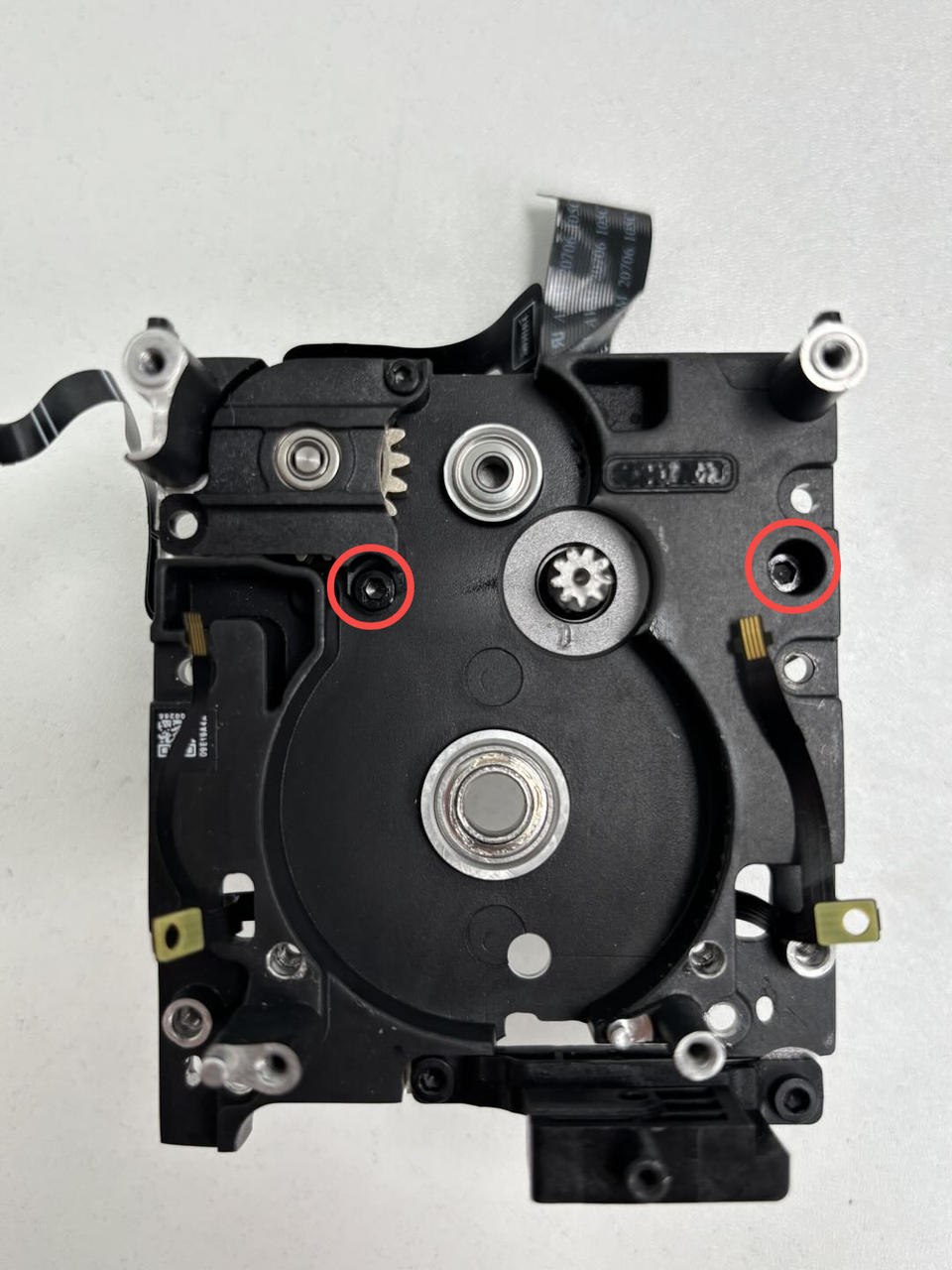

Paso 4: Retirar el motor del extrusor
Use una llave Allen H2.0 para retirar 2 tornillos de fijación (M2.5x8), luego retire el motor servo del extrusor de la cubierta trasera del extrusor.
Si necesita reemplazar la unidad del motor de conmutación 2004, ya que incluye la placa del sensor de efecto Hall del extrusor preinstalada, puede omitir los siguientes dos pasos:
-
Paso 5: Retirar la placa del sensor de efecto Hall del extrusor
-
Paso 1: Instalar la placa del sensor de efecto Hall del extrusor
Paso 5: Retirar la placa del sensor de efecto Hall del extrusor
Desconecte el conector FPC y retire el FPC, luego use una llave Allen H1.5 para retirar un tornillo de fijación (ST2x3.5) de la placa del sensor de efecto Hall del extrusor. Retire el FPC (adherido a la cubierta trasera del extrusor con adhesivo) y saque los FPC izquierdo y derecho de los pequeños agujeros en la cubierta trasera del extrusor, luego retire la placa del sensor de efecto Hall del extrusor.
Instalar la placa del sensor de efecto Hall del extrusor
Paso 1: Instalar la placa del sensor de efecto Hall del extrusor
Pase los dos FPC por los pequeños agujeros en la cubierta trasera del extrusor. Alinee la nueva placa del sensor de efecto Hall del extrusor con los agujeros en la cubierta trasera del extrusor y ajuste un tornillo de fijación (ST2x3.5) usando una llave Allen H1.5. Conecte los FPC a la cubierta trasera del extrusor como se muestra en la imagen a continuación. Inserte los FPC en el conector de la placa del sensor de efecto Hall del extrusor y asegure el clip.
Paso 2: Instalar el motor servo del extrusor
Pase el eje del motor servo del extrusor por el agujero redondo en la cubierta trasera del extrusor. Alinee los agujeros de tornillo del motor con la cubierta trasera del extrusor, asegurándose de que la salida del cable del motor esté orientada hacia arriba. Ajuste 2 tornillos de fijación (M2.5x8) usando una llave Allen H2.0.
Paso 3: Instalar el engranaje del extrusor y la cam
Coloque la nueva cam en su posición. Se recomienda posicionar la plataforma trapezoidal hacia la izquierda o derecha para facilitar la instalación posterior de los idler del doble extrusor y el sensor de filamento. Inserte el nuevo engranaje del extrusor en el extrusor y presiónelo firmemente.
Paso 4: Instalar los idler del doble extrusor y el sensor de filamento
Puede consultar la siguiente Wiki para instalar la interfaz rápida de cambio de herramienta: Reemplazar los idler del doble extrusor y el sensor de filamento H2D Nota: Dado que el extrusor aún no está instalado en el cabezal, puede esperar a organizar los FPC del sensor de efecto Hall después de instalar el extrusor en el cabezal.
Paso 5: Instalar el extrusor
Puede consultar la siguiente Wiki para instalar el extrusor:
Reemplazar la unidad dual de extrusor H2D
Verificar la funcionalidad
Conecte la fuente de alimentación y encienda la impresora, inicie la impresión y confirme si puede imprimir con éxito.
