Descripción del problema
El AMS detecta el estado del filamento en la unidad de hub de filamento del AMS mediante sensores Hall. La detección confiable del estado del filamento es crucial para la función de cambio de filamento del AMS. Cada ranura del AMS tiene un sensor Hall de filamento en la entrada del hub de filamento. Si la conexión entre el sensor Hall del hub de filamento y la placa principal del AMS se interrumpe, se activará esta alerta.
Principios de detección de fallos:
Cuando el sensor Hall está conectado correctamente, existe un rango de voltaje razonable. Si el software detecta que el voltaje excede este rango, indicará que el sensor Hall está desconectado. Esta función se implementa en hardware mediante un resistor de pull-up. Cuando el sensor Hall está desconectado, el voltaje se elevará a 3,3 V.
Síntomas:
-
Este error aparece en la impresora después de encender el AMS.
-
Falla la carga de filamento o la lectura de RFID. Cada vez que se alimenta el filamento en el tubo, se agota el tiempo de espera aproximadamente después de 6 segundos y luego se retrae hacia el AMS. Varios intentos fallan.
Solución de problemas
Herramientas, equipos y materiales
- Llave hexagonal H2.0
- Llave hexagonal H1.5
Proceso de aislamiento del fallo
AMS 2 Pro
-

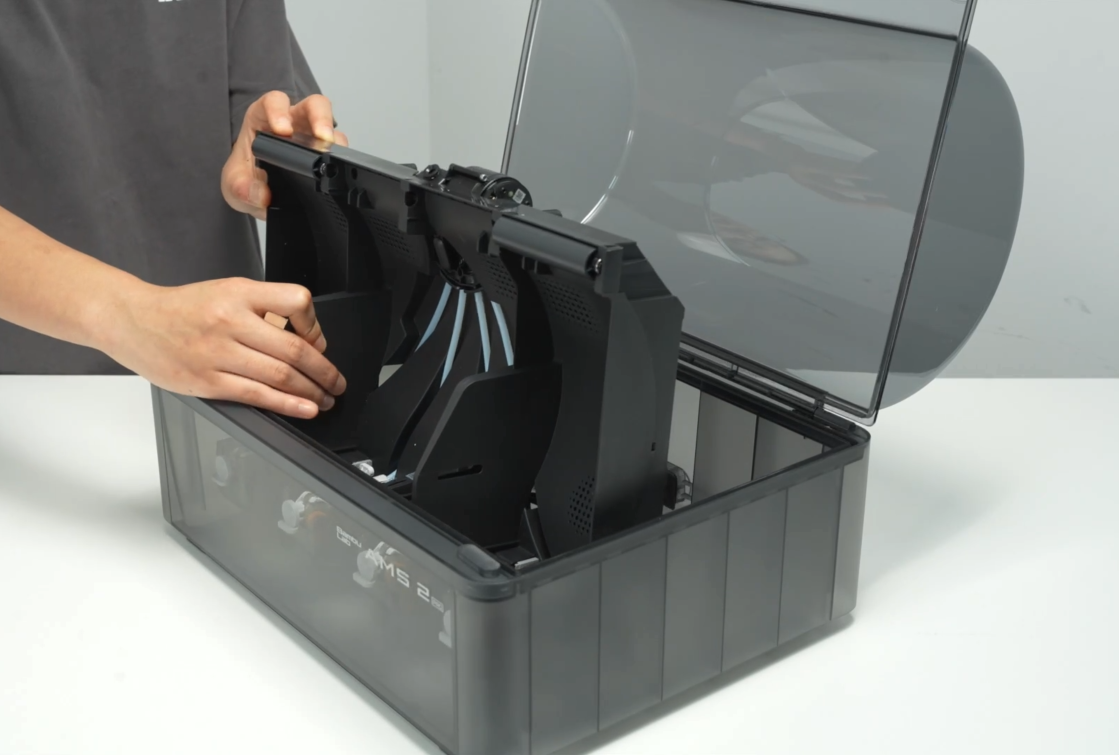

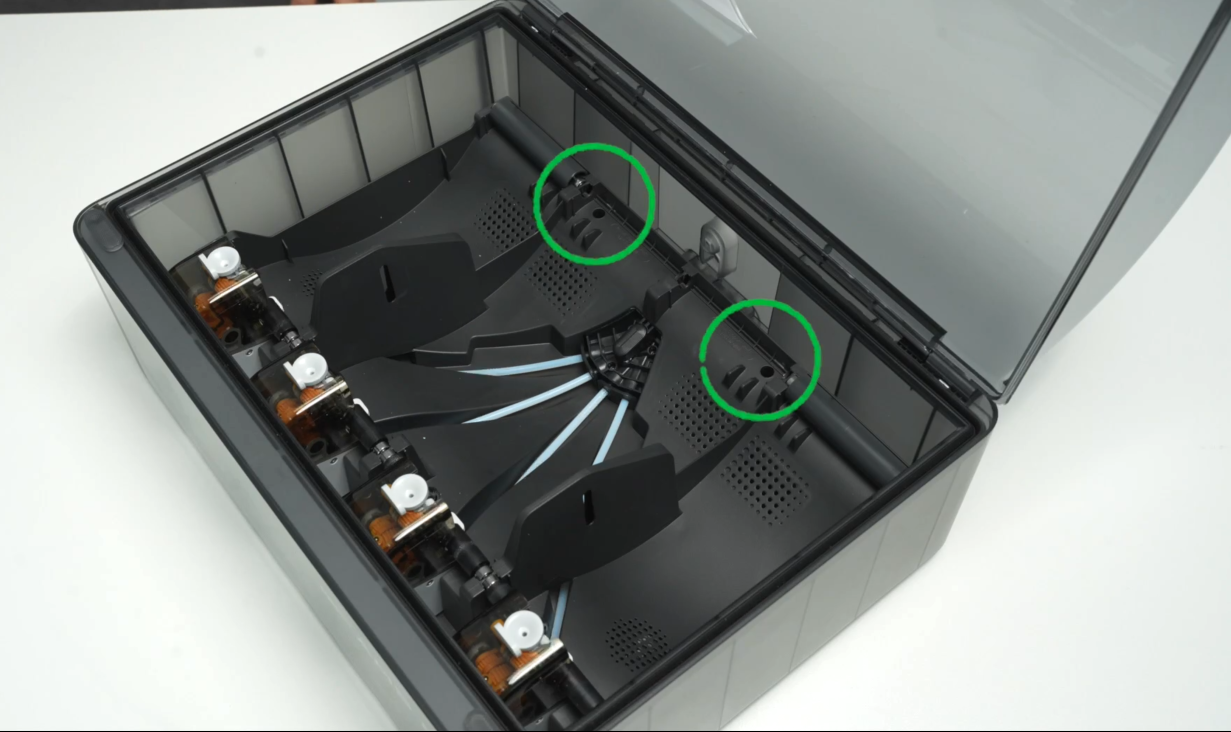

Consulte Guía de desmontaje y montaje del AMS 2 Pro para retirar el conjunto de la estructura principal del AMS. Afloje los dos tornillos que fijan la estructura principal del AMS y levante la estructura principal.
-

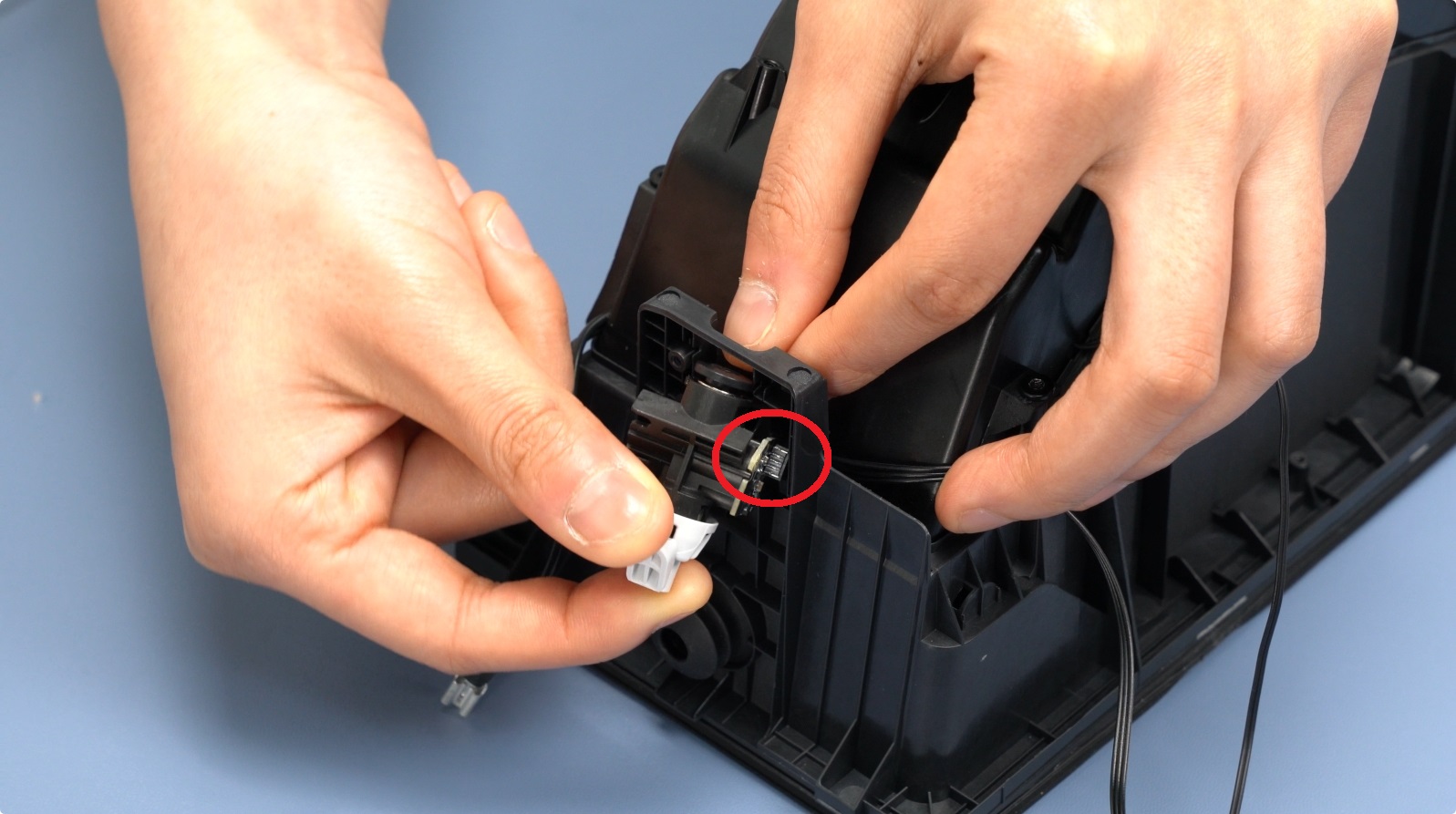

Verifique el FPC del sensor Hall del hub de filamento para comprobar si está desconectado o insertado incorrectamente. Reconecte el FPC del sensor Hall del hub de filamento.
-
Compruebe si el sensor de filamento está dañado, mohoso, oxidado o tiene componentes sueltos.
Si su AMS 2 Pro aún está cubierto por garantía, póngase en contacto con nuestro equipo de soporte postventa para obtener más ayuda después de intentar los pasos de solución de problemas anteriores.
AMS HT
-
Consulte el paso 1 y el paso 2 de Guía de desmontaje y montaje del AMS HT para desmontar la estructura principal del AMS HT.
-

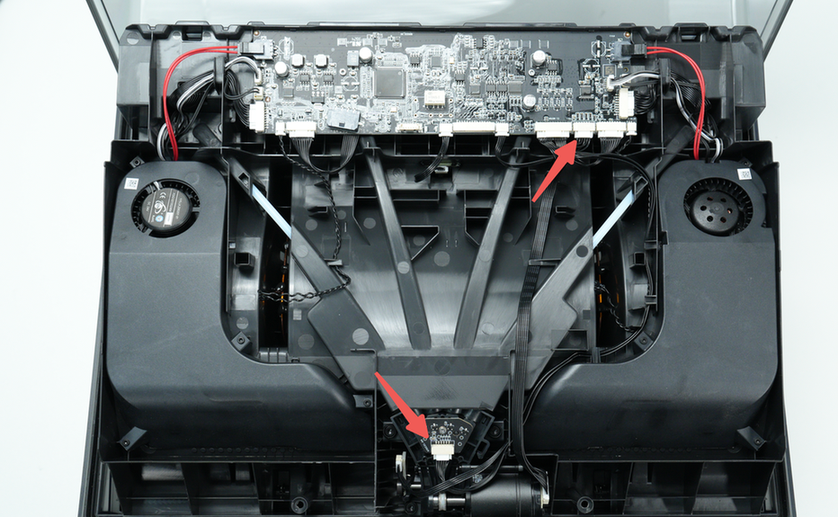

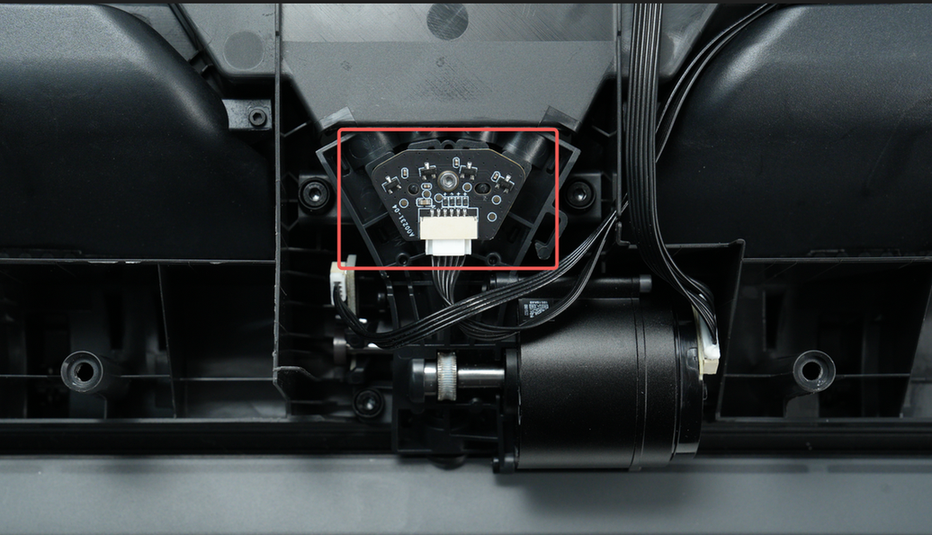

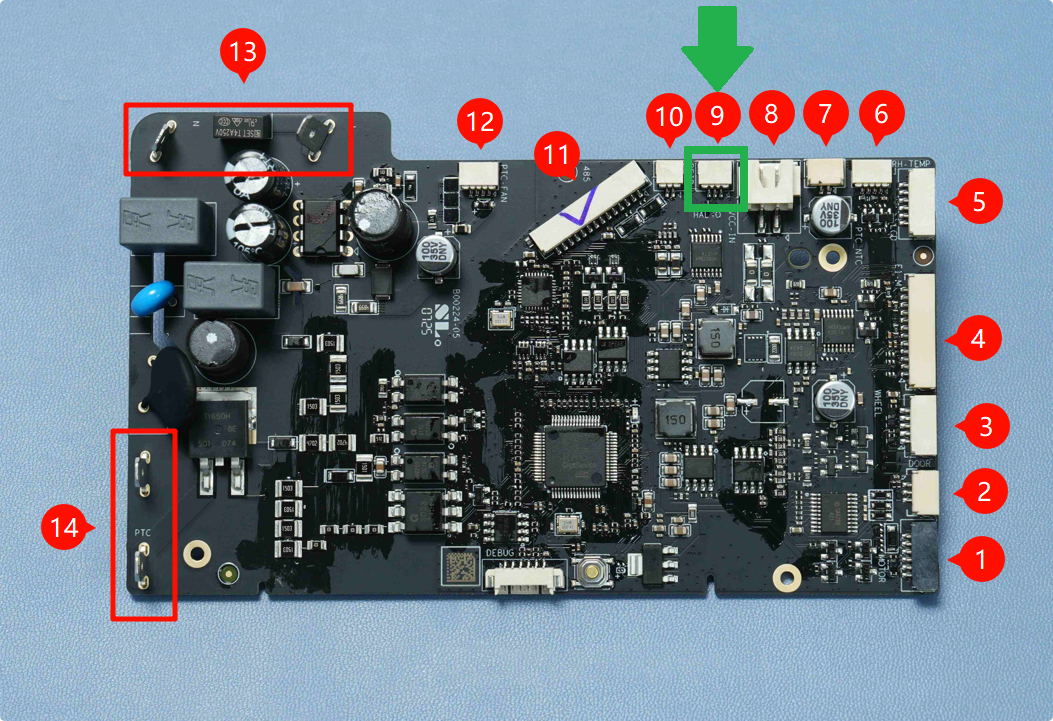

Consulte el paso 8 de la guía anterior para comprobar si el cable del sensor Hall del alimentador está desconectado o insertado incorrectamente. Si es así, vuelva a insertar ambos extremos del cable para asegurar que esté conectado firmemente al sensor Hall del alimentador y a la placa principal. Las posiciones de los dos extremos del cable se muestran en las imágenes siguientes. Uno está en la placa del sensor Hall del alimentador, y el otro está en la placa principal, marcado como número 9.
-
Si el error persiste después de reconectar el cable, el sensor en sí podría estar defectuoso y será necesario reemplazar el conjunto del sensor Hall del alimentador.
Si su AMS HT aún está cubierto por garantía, póngase en contacto con nuestro equipo de soporte postventa para obtener más ayuda después de intentar los pasos de solución de problemas anteriores.
Códigos equivalentes
Los siguientes códigos HMS representan el mismo tipo de problema.
