Descripción del problema
El sensor de corriente de la solapa del interruptor de filtro monitorea en tiempo real si el actuador de la solapa del interruptor de filtro funciona correctamente. Cuando el cable de ventilación está suelto o falla el circuito de muestreo de hardware del módulo, la retroalimentación de corriente del actuador de la solapa del interruptor de filtro será anormal y este HMS se activará.
Solución de problemas
Herramientas, equipos y materiales
-
Llave Allen H2.0
-
Multímetro
Proceso de aislamiento de fallas
-
Verificar si el cable de la solapa del interruptor de filtro está suelto o desconectado.
-
Si el cable está intacto, puede deberse a una falla en el componente del actuador de la solapa del interruptor de filtro o en el circuito de muestreo de hardware.
Soluciones
Los usuarios pueden ajustar el orden de estas soluciones según sea necesario.
- Verificar si el cable de la solapa del interruptor de filtro está suelto o desconectado
-
Verificar si el conector en el extremo del actuador del cable está suelto o desconectado.
-

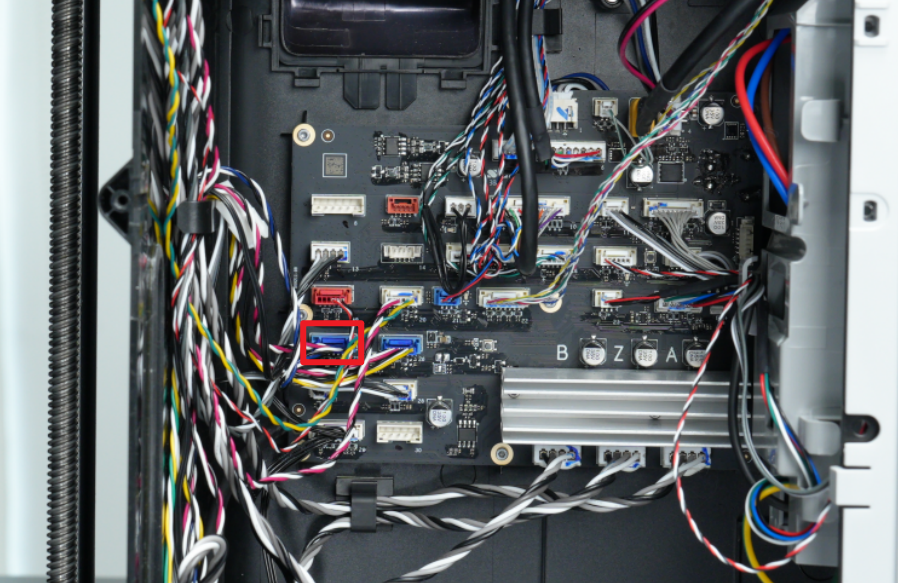

Verificar si el conector en el extremo del módulo MC del cable está suelto o desconectado.
- Verificar si el componente del actuador de la solapa del interruptor de filtro o el circuito de muestreo de hardware está dañado
-
Verificar si la carcasa del actuador está agrietada, deformada o quemada.
-
Verificar si hay alguna anomalía en el circuito de muestreo de hardware del módulo MC.
Paso 1: Verificar si el conector de la solapa del interruptor de filtro está suelto.
Primero, consulte esta Wiki para retirar la cubierta trasera de la impresora y el conducto de purga:
Reemplazar conducto de purga H2D

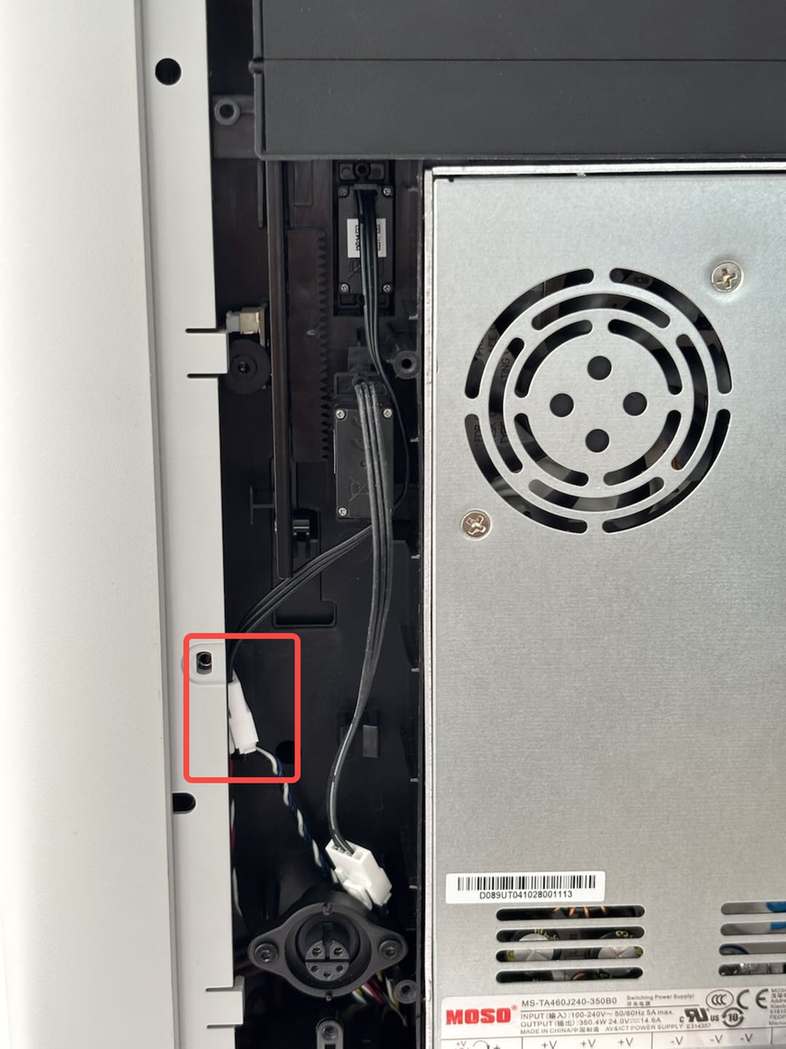

Luego, consulte la siguiente figura para verificar si el conector Hall está normal. Si el conector está suelto, se recomienda enchufarlo e intentar nuevamente para verificar si se restaura el funcionamiento normal:
Paso 2: Verificar si el servo de la solapa del interruptor de filtro presenta anomalías

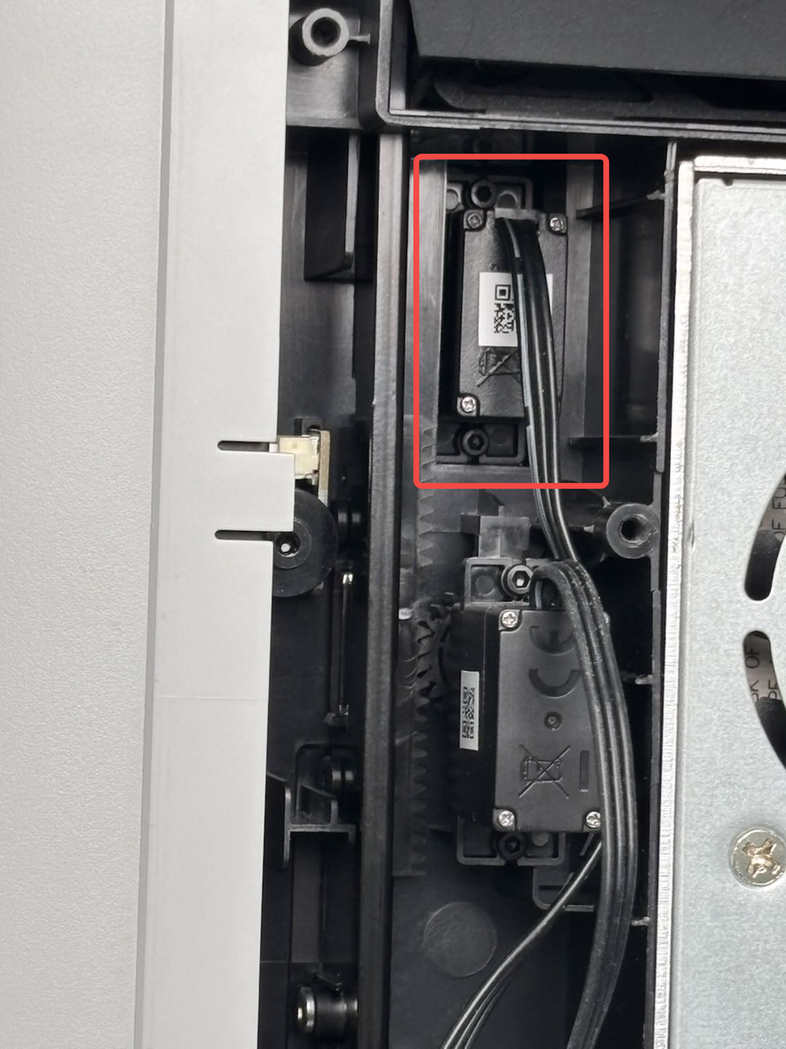

Verificar si la línea de conexión entre la placa Hall de la solapa del interruptor de filtro y el servo está suelta, y si el servo está agrietado, deformado o quemado.
- Si el cable está suelto, puede reconectarlo;
- Si el servo está agrietado, deformado o quemado, consulte esta Wiki para reemplazar la cubierta interior derecha: Reemplazar cubierta interior derecha/unidad de calentador de cámara/ventilador de circulación de calor de cámara
Paso 3: Verificar si la placa MC funciona correctamente
Extraiga el cable del sensor Hall, que tiene tres colores:
-
Negro
-
Color
-
Blanco
Se recomienda usar un multímetro para detectar el voltaje del sensor Hall. Realice una evaluación según los resultados de la medición y consulte las siguientes instrucciones:
Desconecte el cable de un lado del sensor Hall y mida el voltaje entre los cables rojo y negro. En condiciones normales, el voltaje entre los cables rojo y negro es de 3.3v.
-
Si el voltaje no es de 3.3v, puede deberse a que el cable está anormal o la placa MC está dañada. En este caso, desconecte el conector Hall de la placa MC, mida el voltaje de la interfaz en la placa MC y verifique si el voltaje es normal. Si el voltaje es anormal, la placa MC está dañada;
-
Si el voltaje es normal, conecte el conector Hall al sensor Hall y mida el voltaje entre los cables blanco y negro. Mientras mide, acerque imanes con polos magnéticos diferentes al sensor Hall para verificar si cambia el voltaje. Si no hay cambio, es posible que la placa Hall esté dañada.
-
Si los voltajes anteriores son normales, se recomienda apagar y reiniciar la impresora. Si el error persiste después del reinicio, puede presentar un ticket y subir el registro.
Nota: Si ocurre este error, también puede verificar los otros dos conductos.
