Descripción del problema
El sensor de corriente del ventilador de cámara activa monitorea en tiempo real si el actuador de ventilación de cámara activa funciona correctamente. Cuando el cable de ventilación está suelto o falla el circuito de muestreo de hardware del módulo, la retroalimentación de corriente del actuador de ventilación de cámara activa será anormal y este HMS se activará.
Solución de problemas
Herramientas, equipos y materiales
-
Llave Allen H2.0
-
Multímetro
Proceso de aislamiento del fallo
-
Verificar si el cable de la pestaña de filtro está suelto o desconectado.
-
Si el cable está intacto, puede deberse a una falla en el componente del actuador de ventilación de cámara activa o en el circuito de muestreo de hardware.
Soluciones
Los usuarios pueden ajustar el orden de estas soluciones según sea necesario.
- Verificar si el cable de ventilación de cámara activa está suelto o desconectado
-
Verificar si el conector en el extremo del actuador del cable está suelto o desconectado.
-
Verificar si el conector en el extremo del módulo MC del cable está suelto o desconectado.
- Verificar si el componente del actuador de ventilación de cámara activa o el circuito de muestreo de hardware está dañado
-
Verificar si la carcasa del actuador está agrietada, deformada o quemada.
-
Verificar si hay alguna anomalía en el circuito de muestreo de hardware del módulo MC.
Paso 1: Verificar si el conector de ventilación de cámara activa está suelto y si el ventilador funciona normalmente.
Primero, consulte esta Wiki para retirar la cubierta trasera de la impresora y el conducto de purga:
Reemplazar conducto de purga H2D

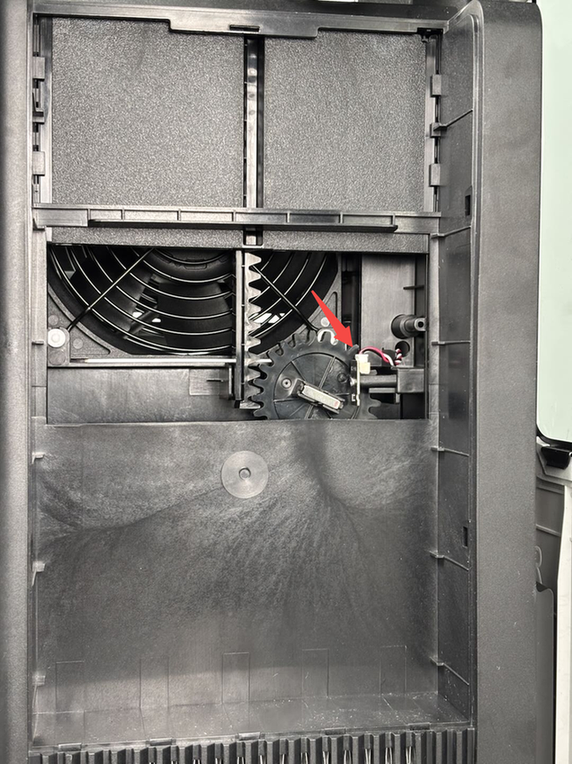

Luego, consulte la siguiente figura para verificar si el conector Hall está normal. Si el conector está suelto, se recomienda enchufarlo e intentar nuevamente para verificar si se restaura el funcionamiento normal:
Paso 2: Verificar si el servo de ventilación de cámara activa presenta anomalías
Verificar si el conector entre la placa de efecto Hall de ventilación de cámara activa y el servo está suelto, y si el servo está agrietado, deformado o quemado.
- Si el cable está suelto, puede reconectarlo;
- Si el servo está agrietado, deformado o quemado, consulte esta Wiki para reemplazar la cubierta interior derecha: Reemplazar cubierta interior derecha/unidad calentador de cámara/ventilador de circulación de calor de cámara
Paso 3: Verificar si la placa MC funciona correctamente
Se recomienda usar un multímetro para detectar el voltaje del sensor de efecto Hall. Consulte las siguientes instrucciones y realice una evaluación según los resultados medidos:
-
Consulte la wiki siguiente para retirar las cubiertas izquierda y derecha de la impresora: Reemplazar cubierta izquierda/derecha H2D
-
Desconecte el cable de un lado del sensor de efecto Hall, como se muestra en la figura, y mida el voltaje entre los alambres rojo y negro. En condiciones normales, el voltaje entre los alambres rojo y negro es de 3.3v.

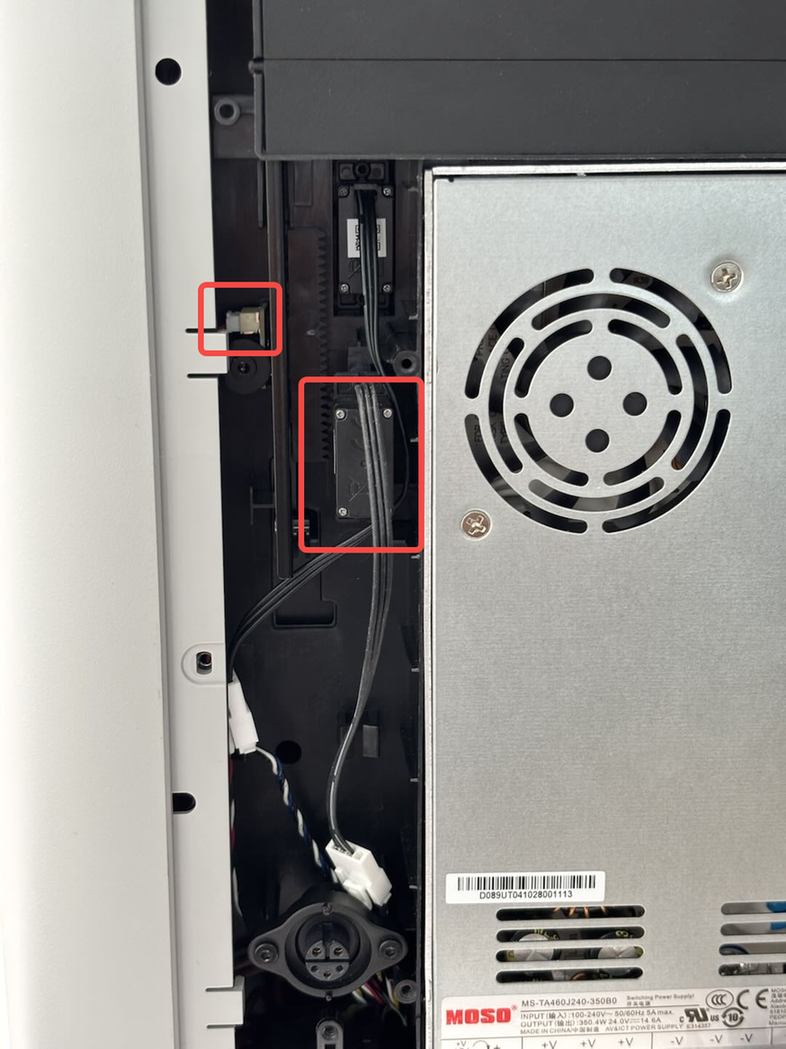

Sensor de efecto Hall en la cubierta derecha de la impresora
Sensor de efecto Hall en la cubierta izquierda de la impresora
-

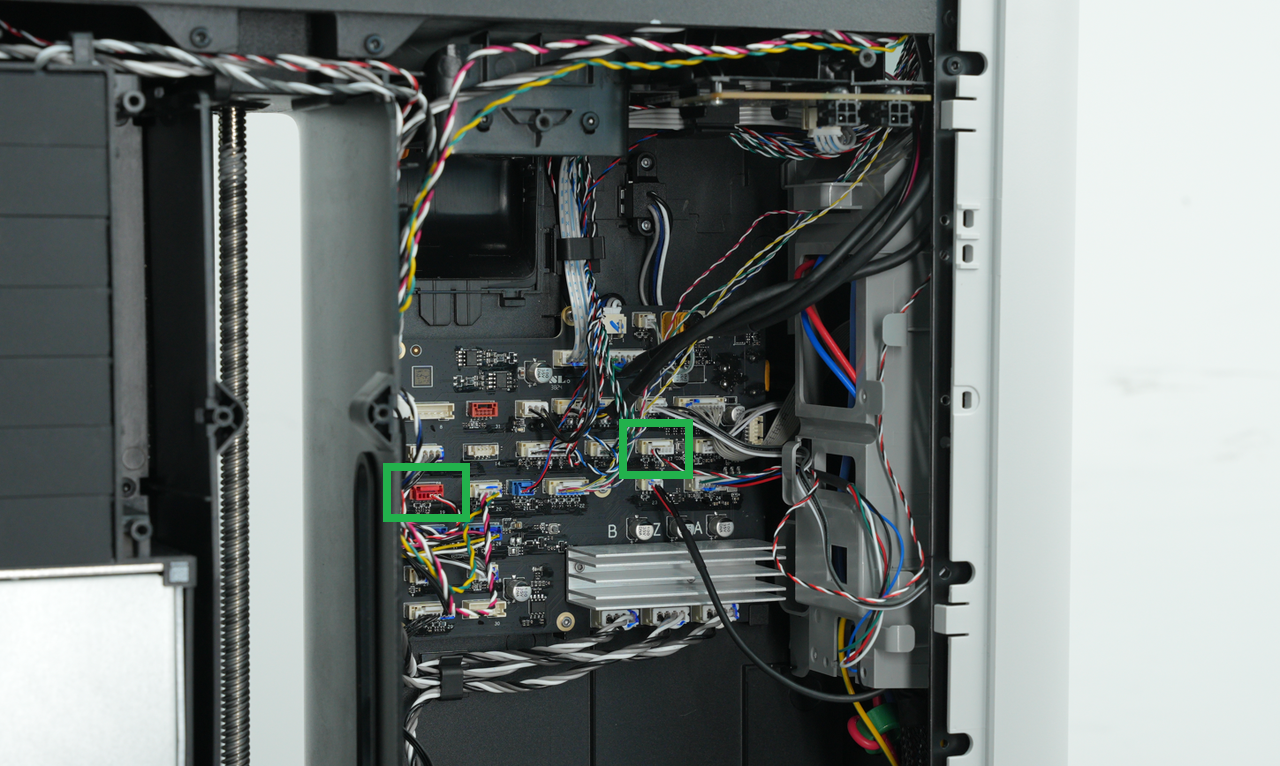

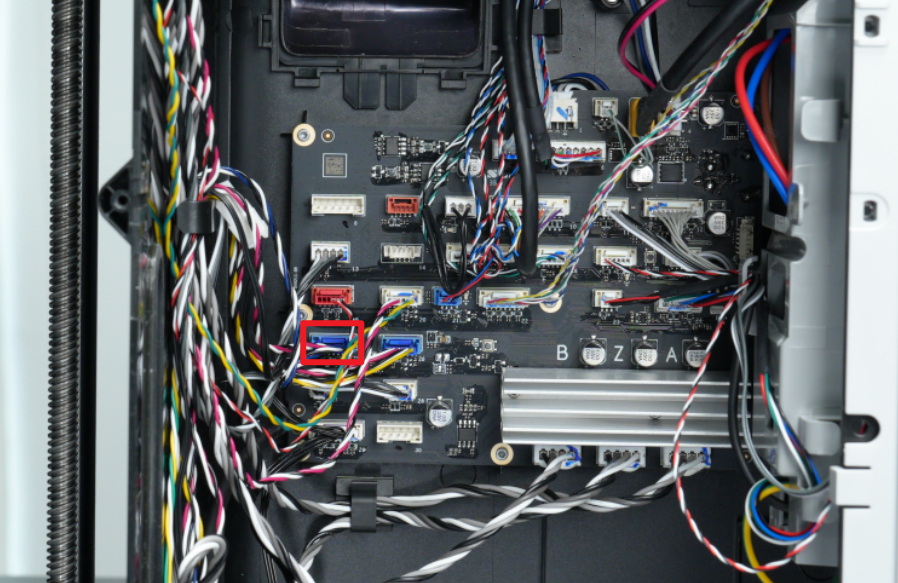

Si el voltaje no es de 3.3v, puede deberse a un problema en el cable o en la placa MC. En este caso, desconecte el conector Hall de la placa MC, mida el voltaje de la interfaz en la placa MC y verifique si el voltaje es normal. Si el voltaje es anormal, la placa MC está dañada;
-
Si el voltaje es normal, conecte el conector Hall al sensor de efecto Hall y mida el voltaje entre los alambres blanco y negro. Mientras mide, acerque imanes con polos magnéticos diferentes al sensor de efecto Hall para verificar si cambia el voltaje. Si no hay cambio, la placa de efecto Hall puede estar dañada.
-
Si los voltajes anteriores son normales, se recomienda apagar y reiniciar la impresora. Si el error persiste después del reinicio, puede presentar un ticket y subir el registro.
Nota: Si ocurre este error, también puede verificar los otros dos ventiladores.
Paso 4: Reinstalar la cubierta trasera y las cubiertas laterales de la impresora Después de resolver el problema, consulte la siguiente wiki para reinstalar el conducto de purga, las cubiertas laterales y la cubierta trasera:
