Descripción del problema
La función correspondiente a este fallo es "calibración de precisión de movimiento", que calibra el error de movimiento del sistema mecánico del cabezal, incluyendo distorsión e histéresis, mediante la posición absoluta del codificador visual, para compensar y corregir dichos errores de movimiento durante el proceso de impresión real. Durante el proceso de calibración, es crucial que la cámara del cabezal reconozca el patrón en el codificador visual. Si el patrón del codificador visual no puede ser reconocido con precisión, puede ocurrir este error. Consulte: Calibración de precisión de movimiento
Escenarios comunes que causan el error:
-
Colocación incorrecta del codificador visual
-
Deformación severa o contaminación de la placa del codificador
-
Lente de la cámara del cabezal sucia/obstruida
-
Luz ambiental excesiva que provoca sobrecarga de luz en la imagen
Solución de problemas
Herramientas, equipos y materiales
- Papel limpio/alcohol
Proceso de aislamiento del fallo

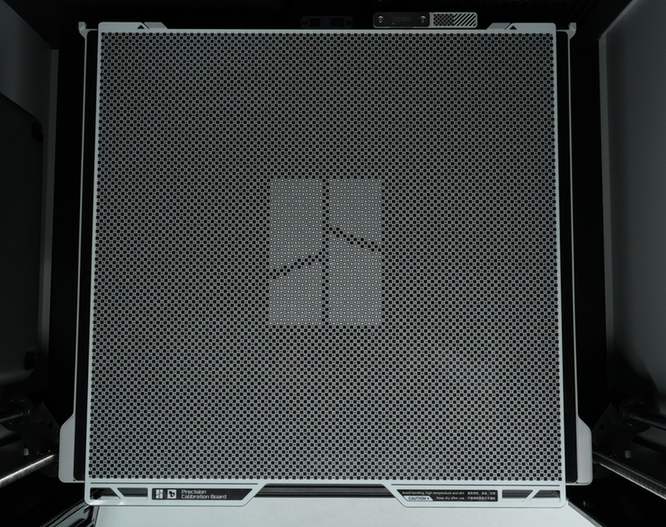

- Primero verifique si el codificador visual está correctamente colocado en la cama caliente (como se muestra en la figura siguiente) y confirme que la placa está posicionada correctamente y no está inclinada. Luego verifique si el patrón de cada pequeño cuadrado del codificador visual es claramente visible. Si parte del patrón está sucio, puede limpiar la superficie de la capa de patrón del codificador visual con alcohol. Si el codificador está claramente dañado o distorsionado, reemplácelo inmediatamente por uno nuevo.

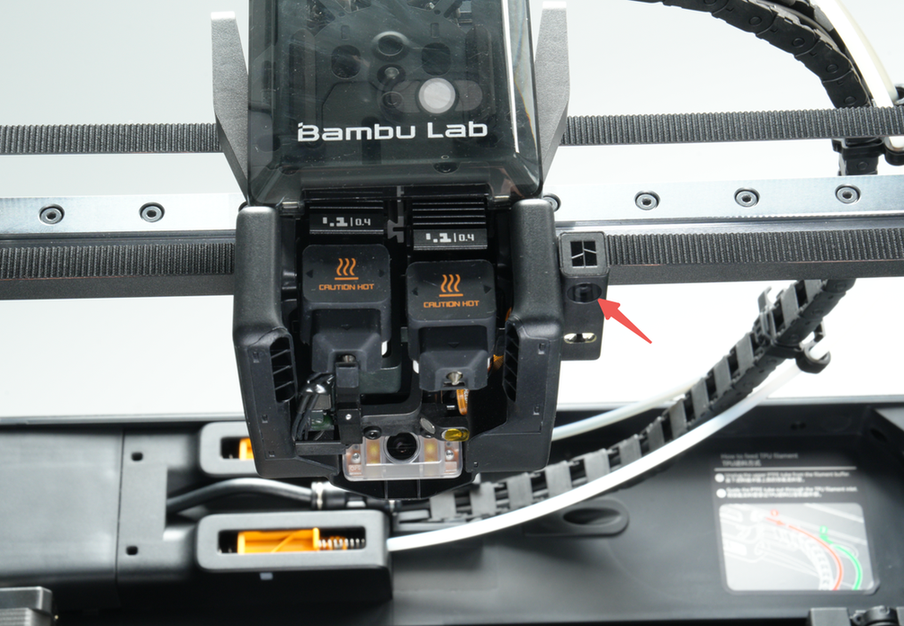

- Verifique si la lente de la cámara del cabezal está manchada o obstruida. Si se detecta, limpie suavemente con papel limpio y elimine la materia extraña frente a la lente.
-
Durante el proceso de calibración, el LED de la cámara superior se apagará automáticamente. Si enciende manualmente el LED de la cámara superior durante este proceso, o instala una luz adicional de relleno en la cámara de la impresora, la intensidad de luz puede ser excesiva y la cámara del cabezal puede sobrecargar la imagen, provocando un fallo en la calibración.
-
Si la solución de problemas anterior es normal, reinicie la impresora. Si el error persiste múltiples veces, verifique si el conector de la cámara del cabezal está suelto, consulte Reemplazar cámara del cabezal H2D.

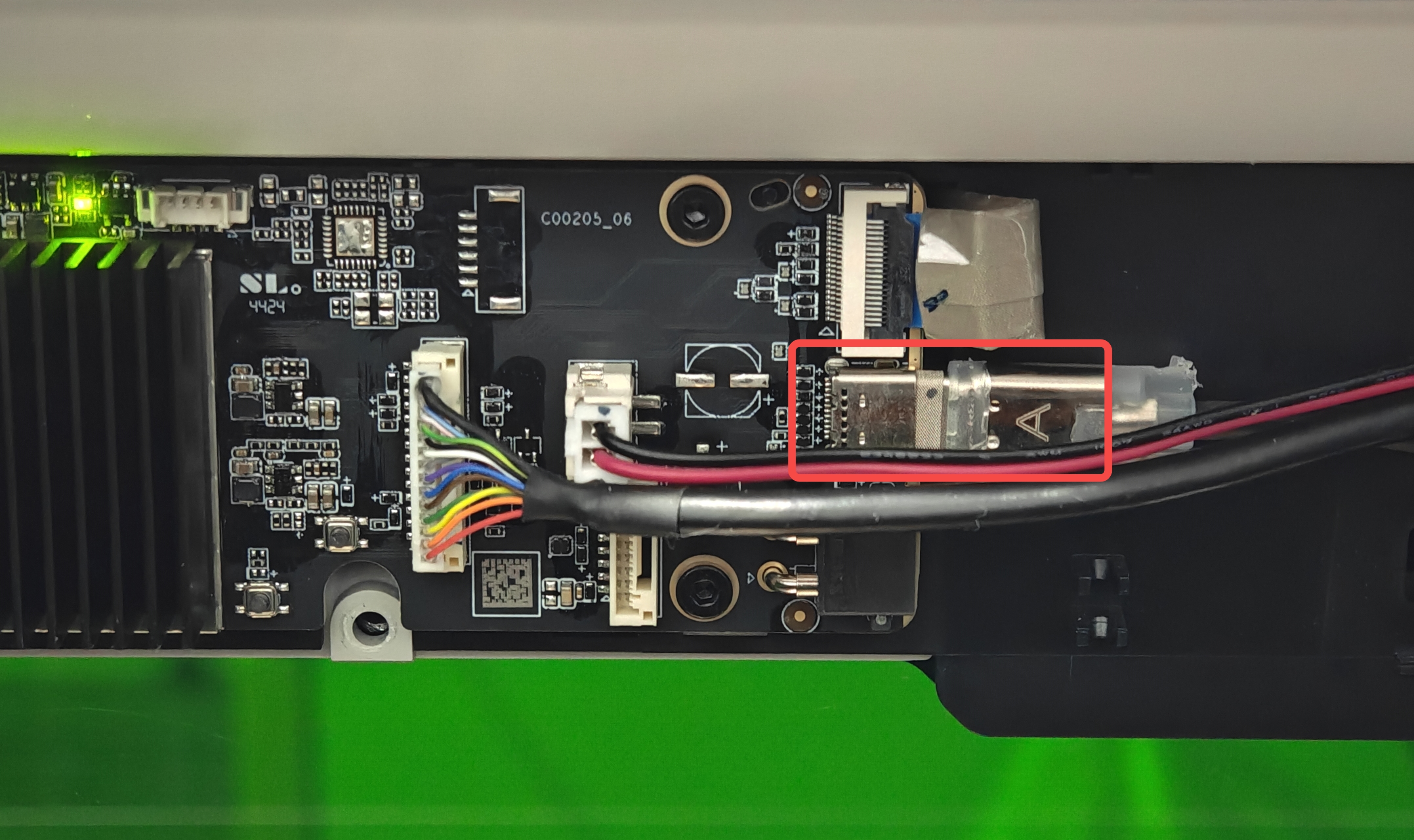

- Verifique el puerto USB-C en la placa AP

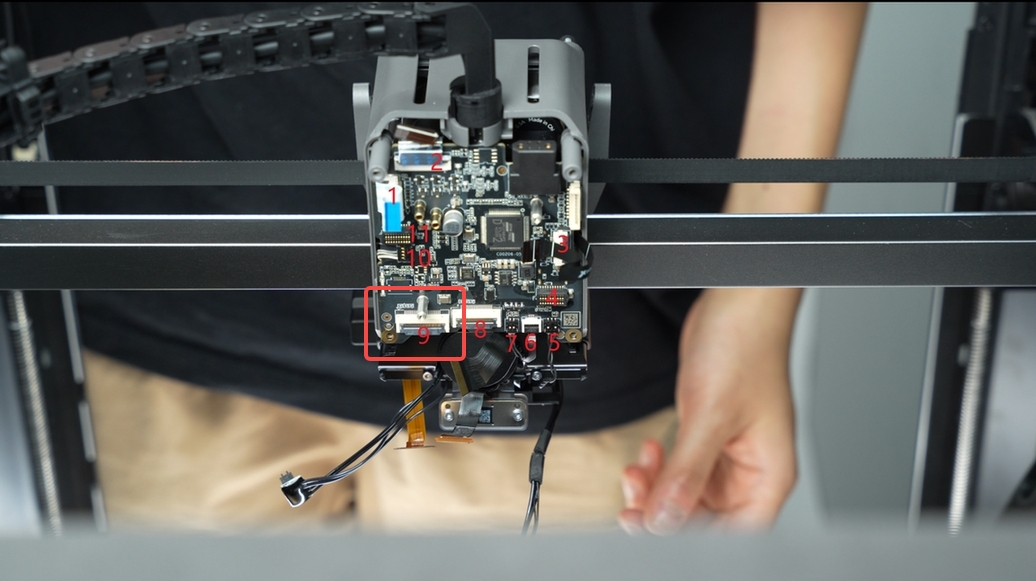

- Verifique el conector de la cámara del cabezal (#9) en la placa TH.
