Reemplazar la cámara del cabezal H2D/H2C

Nota: Esta página utiliza la máquina H2D como ejemplo. Los pasos de reemplazo son exactamente los mismos para el H2C.

Recordatorio importante

Los conectores del ventilador de capa en el H2D tienen este diseño compacto. Al retirar el conector, sostenga la base del conector con la mano y levántelo hacia arriba, perpendicular a la superficie de la placa de circuito, para desbloquearlo. Nunca aplique fuerza en dirección horizontal para evitar dañar el conector.

Cámara del cabezal

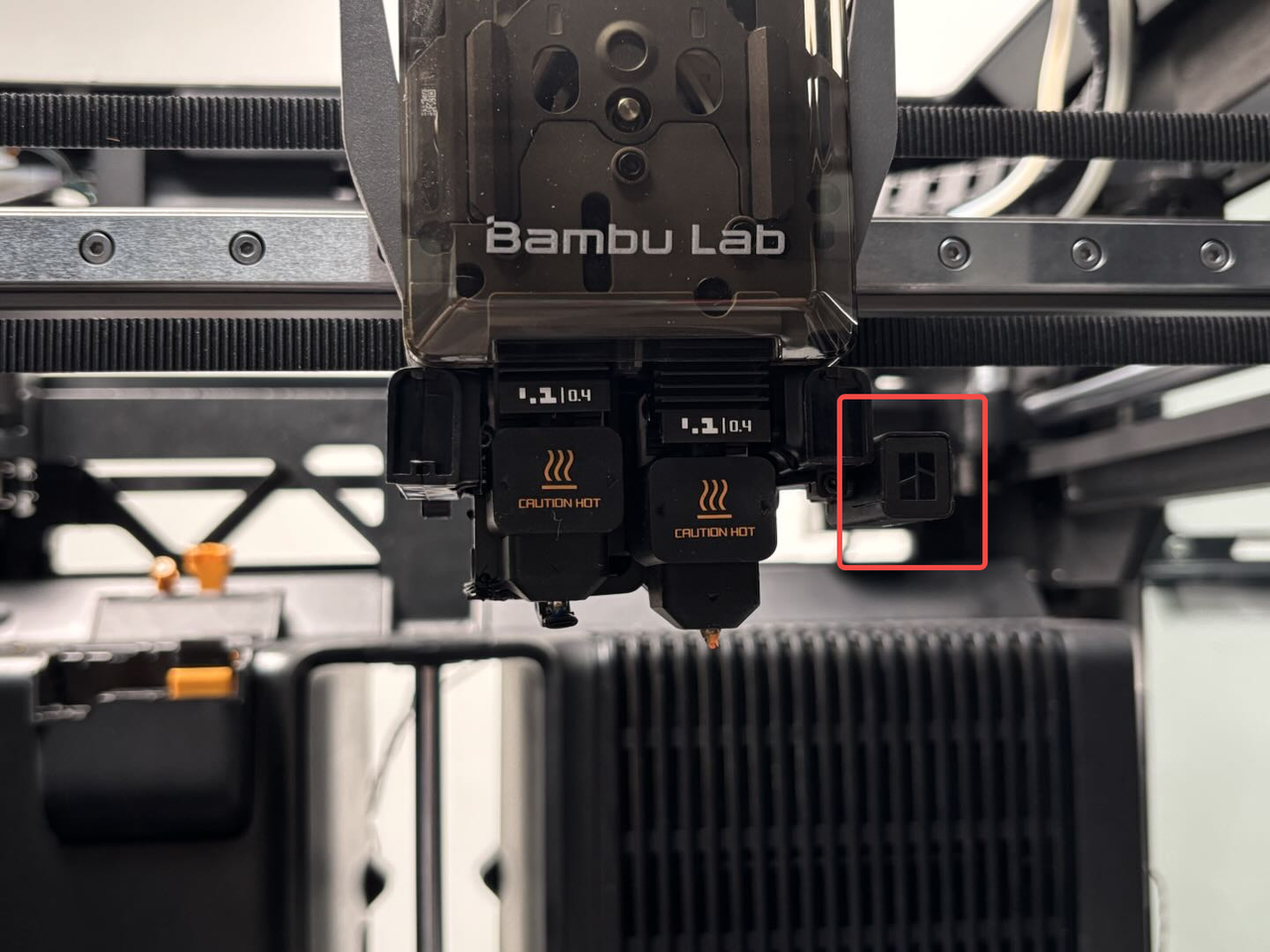

La cámara del cabezal (1080p 30fps) se instala en el lado derecho del cabezal. Se puede utilizar para calibración de precisión de movimiento, calibración de desplazamiento preciso de la boquilla, identificación de código de reconocimiento de la placa de impresión y plataforma láser. La cámara del cabezal y sus accesorios incluyen:

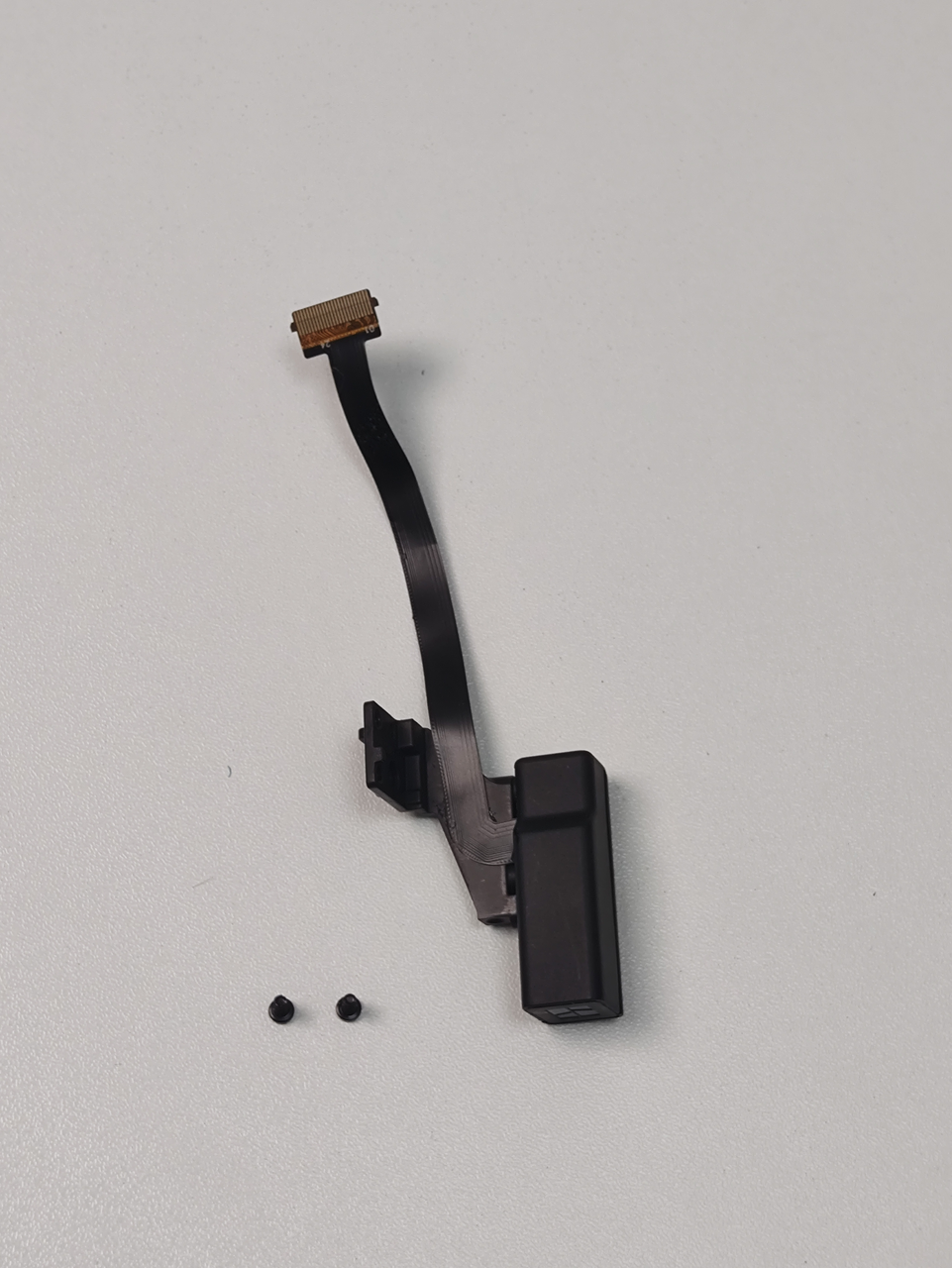

1. Cámara del cabezal × 1

2. Tornillos M2×5 × 2

Herramientas y materiales necesarios

1. Nueva cámara del cabezal

• Llave Allen H2.0

• Llave Allen H1.5

Especificaciones y cantidades de tornillos involucrados en el reemplazo de la cámara del cabezal H2D (se recomienda guardar los tornillos retirados para evitar pérdidas):

Advertencia de seguridad

¡IMPORTANTE!

Es fundamental apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluido el trabajo en electrónica o cables del cabezal. Realizar tareas con la impresora encendida puede provocar un cortocircuito, causando daños electrónicos y riesgos de seguridad.

Durante el mantenimiento o solución de problemas, es posible que deba desmontar partes, incluido el hotend. Esto expone cables y componentes eléctricos que podrían cortocircuitar si entran en contacto entre sí, con otros metales o componentes electrónicos mientras la impresora sigue encendida. Esto puede causar daños en la electrónica de la impresora y problemas adicionales.

Por lo tanto, es fundamental apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en la electrónica de la impresora, garantizando un mantenimiento seguro y efectivo. Para cualquier duda o pregunta sobre este procedimiento, recomendamos enviar un ticket técnico respecto de su problema y haremos lo posible por responder con rapidez y brindar la asistencia necesaria.

Retirar la cámara del cabezal

Paso 1: Retirar el conducto de aire del ventilador de capa, el ventilador y la placa de conexión del extrusor

Puede consultar esta Wiki para retirar en el siguiente orden:

1. Conducto de aire del ventilador de capa

2. Ventilador de capa

3. Placa de conexión del extrusor

Retirar la Placa de Conexión del Extrusor/Placa TH/Cable FPC

Paso 2: Retirar el conducto de aire del ventilador de enfriamiento del hotend derecho

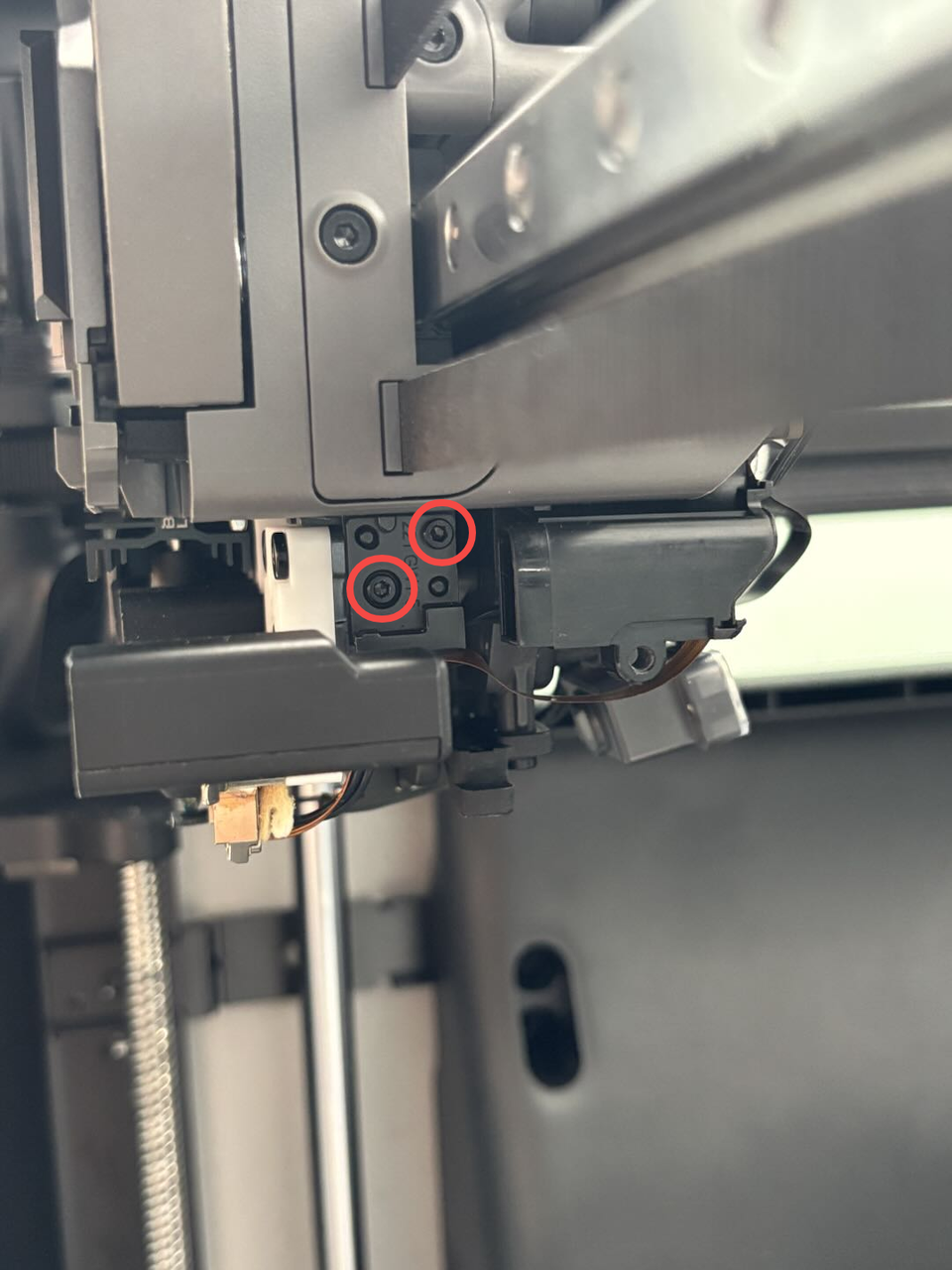

Primero retire la cubierta frontal del cabezal y el hotend derecho, luego use una llave Allen H1.5 para retirar los 2 tornillos de fijación (M2x5) y saque el conducto de aire del ventilador de enfriamiento del hotend derecho del cabezal con un ángulo.

Paso 3: Retirar la cámara del cabezal

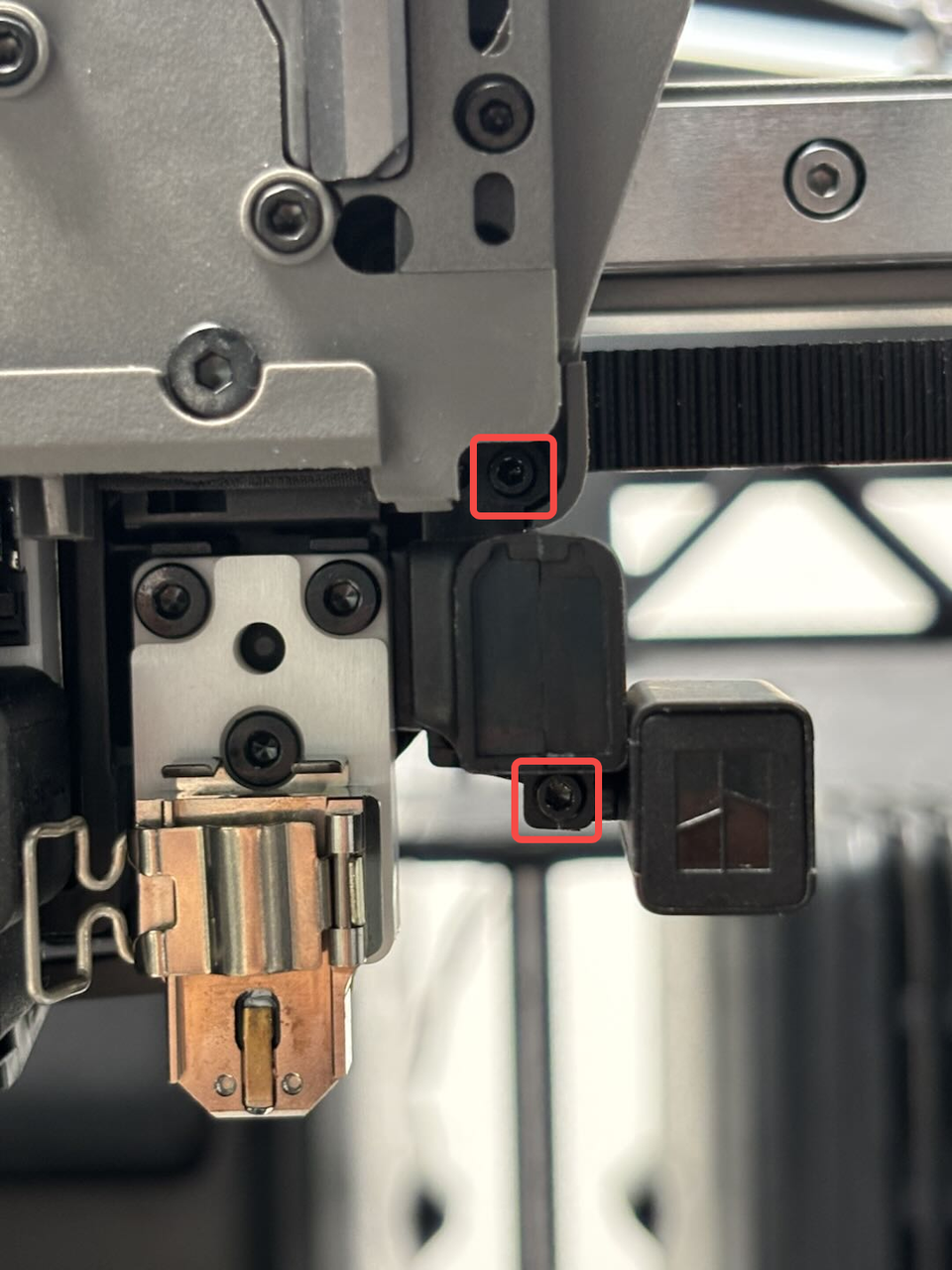

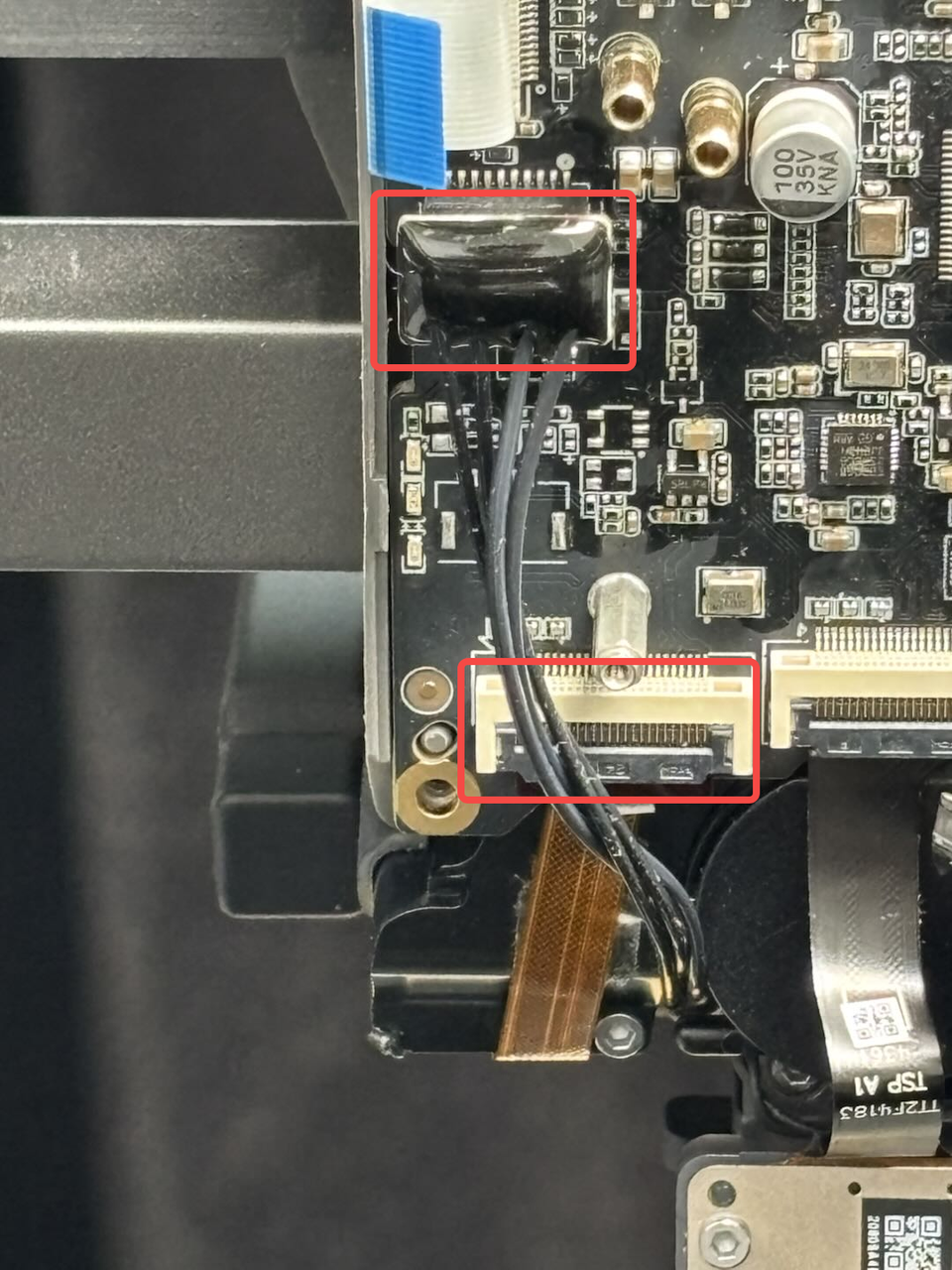

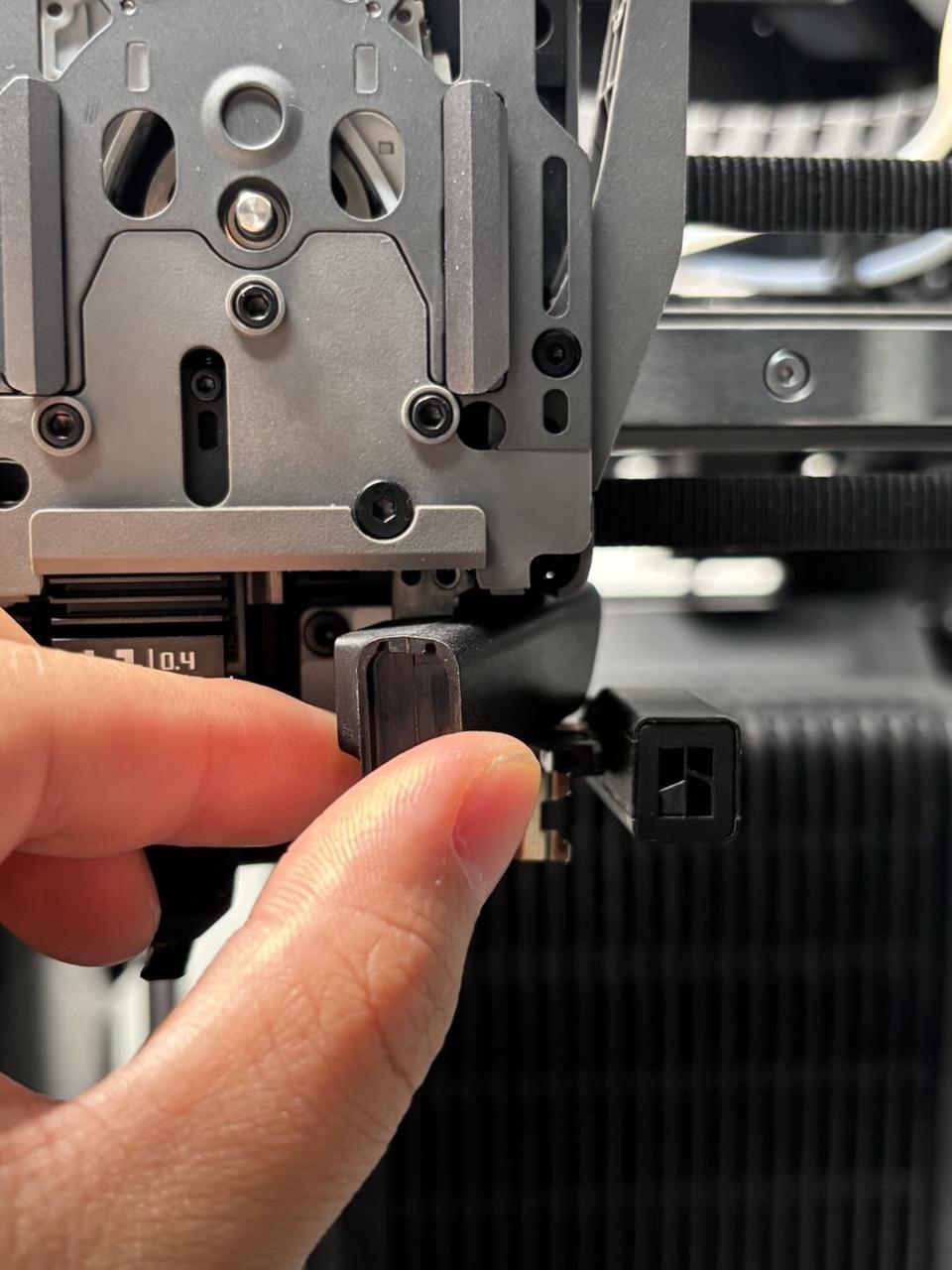

Primero, desconecte el conector del conjunto de calentamiento del hotend derecho de la placa TH del cabezal, afloje la hebilla del cable de la cámara del cabezal y saque el cable de la interfaz. Luego use una llave Allen H1.5 para retirar los 2 tornillos de fijación del soporte de la cámara del cabezal (M2x5), retire el conector del conjunto de calentamiento del hotend derecho de la hebilla de la cámara del cabezal y retire la cámara del cabezal.

Instalar la cámara del cabezal

Paso 1: Instalar la cámara del cabezal

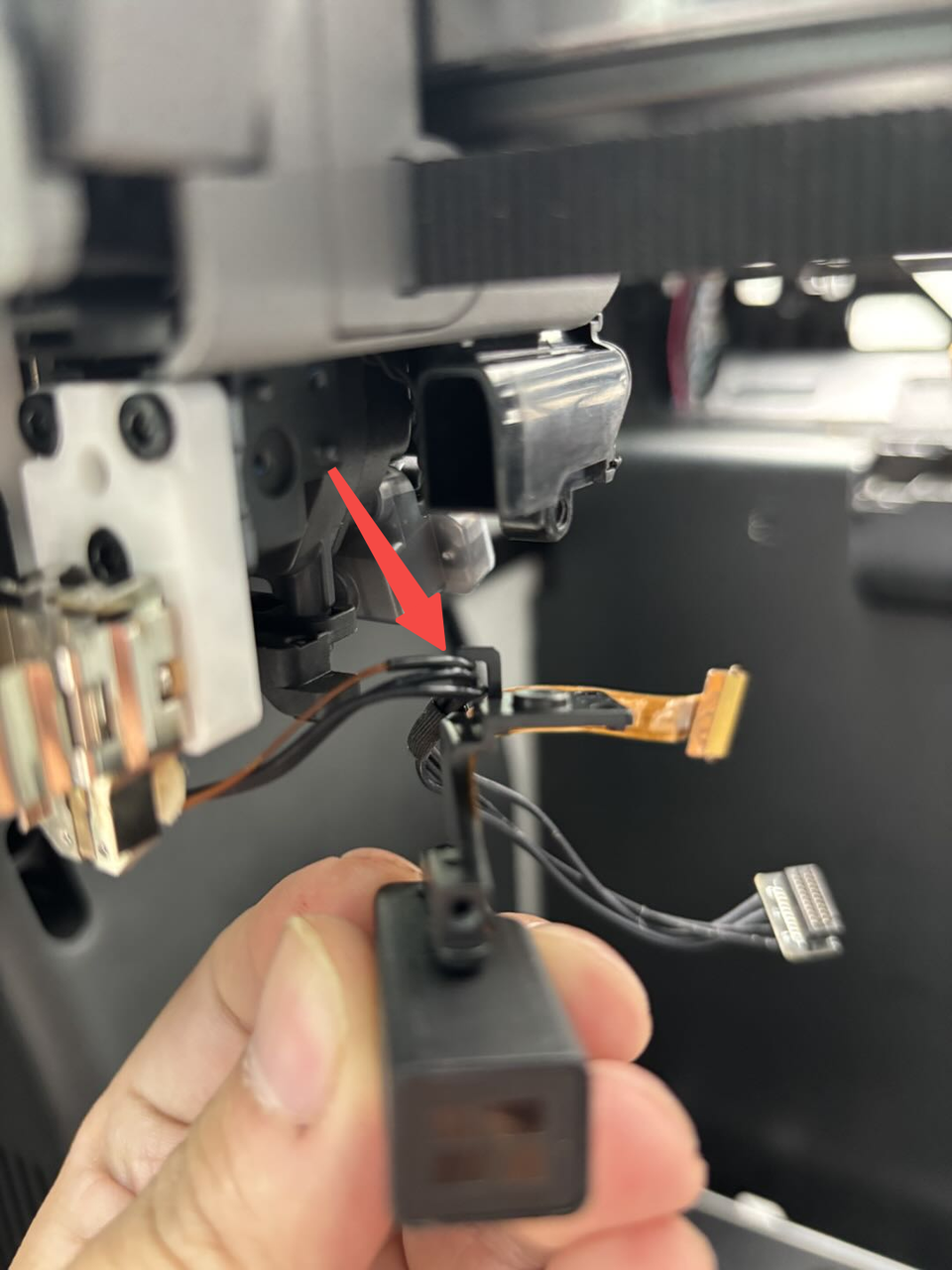

Inserte el conector del conjunto de calentamiento del hotend derecho en la hebilla del cable de la cámara del cabezal, alinee el soporte de la cámara del cabezal con el agujero de tornillo y use una llave Allen H1.5 para ajustar los dos tornillos de fijación del soporte (M2x5); inserte el conector de la cámara del cabezal en el conector y asegúrelo después de alinearlo. Luego alinee el conjunto de calentamiento del hotend derecho con el enchufe de la placa TH y reintroduzca el cable.

Paso 2: Instalar el conducto de aire del ventilador de enfriamiento del hotend derecho

Inserte el conducto de aire del ventilador de enfriamiento del hotend derecho en el cabezal con un ángulo y ajuste los 2 tornillos de fijación (M2x5) con una llave Allen H1.5; luego instale el hotend derecho en el conjunto de calentamiento del hotend derecho, asegure la hebilla y luego instale la calceta de silicona para hotend.

Paso 3: Instalar la placa de conexión del extrusor, el ventilador de capa y el conducto de aire

Puede consultar esta Wiki para instalar en el siguiente orden:

1. Placa de conexión del extrusor

2. Ventilador de capa

3. Conducto de aire del ventilador de capa

Retirar la Placa de Conexión del Extrusor/Placa TH/Cable FPC

Verificar la funcionalidad

Conecte la fuente de alimentación y encienda la impresora. El mensaje de error desaparece.

Notas finales

Esperamos que la guía detallada proporcionada haya sido útil e informativa.

Si esta guía no resuelve su problema, *por favor envíe un *ticket técnico**, responderemos sus preguntas y brindaremos asistencia. Si tiene sugerencias o comentarios sobre esta Wiki, por favor deje un mensaje en el área de comentarios. ¡Gracias por su apoyo y atención!
