Descripción del problema

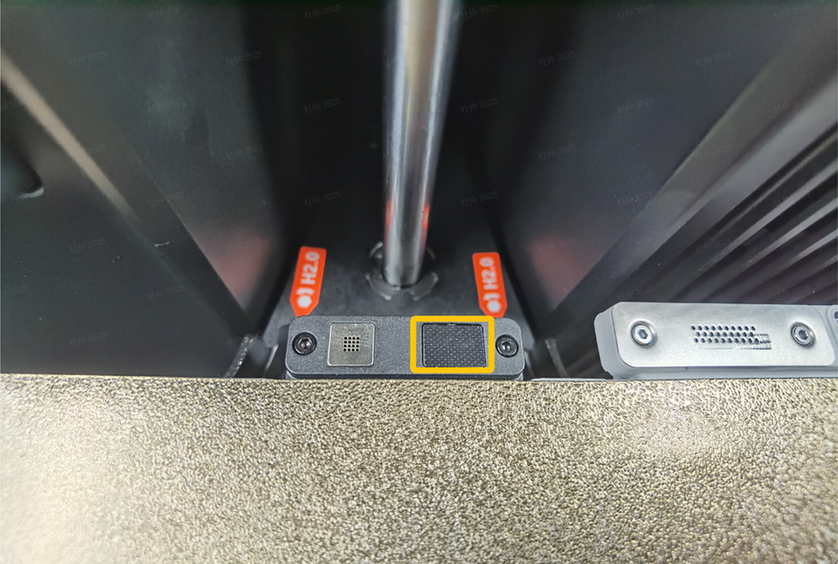

El Sensor de Calibración de Desplazamiento de Boquilla se utiliza para calibrar los valores de desplazamiento XY entre las boquillas izquierda y derecha, logrando mejores resultados en impresión colaborativa con dos boquillas. Como se muestra en la imagen a continuación, el pequeño bloque negro es el Sensor de Calibración de Desplazamiento XY.
Las causas posibles de este error HMS incluyen:
- Daño en el cuerpo del sensor
- Conexión floja o desconectada entre el sensor y su cable de señal
- Conexión floja o desconectada entre el cable de señal del sensor y la placa MC
Solución de problemas
Herramientas, equipos y materiales
Llave Allen H1.5
Proceso de aislamiento del fallo
Soluciones
Los usuarios pueden ajustar el orden de estas soluciones según sea necesario.
Paso 1. Verificar daño físico en el Sensor de Calibración de Desplazamiento

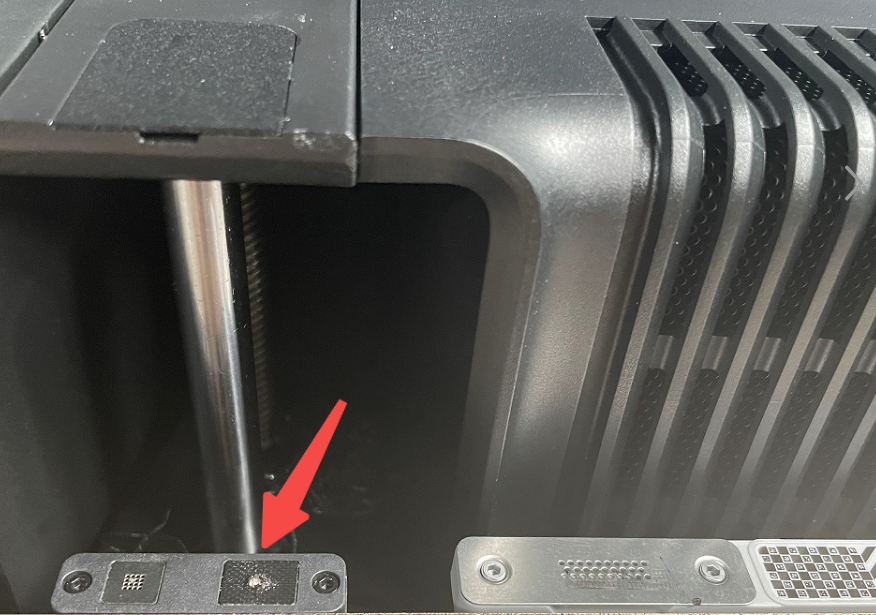

Durante la calibración del desplazamiento XY, la boquilla puede contactar anormalmente y dañar el sensor debido a una altura incorrecta (por ejemplo, la boquilla atrapando filamento durante la calibración del desplazamiento Z). Si se observa daño físico en el sensor, proceda al Paso 2 para reemplazar el sensor.
Paso 2. Verificar la conexión entre el sensor y su cable de señal
-

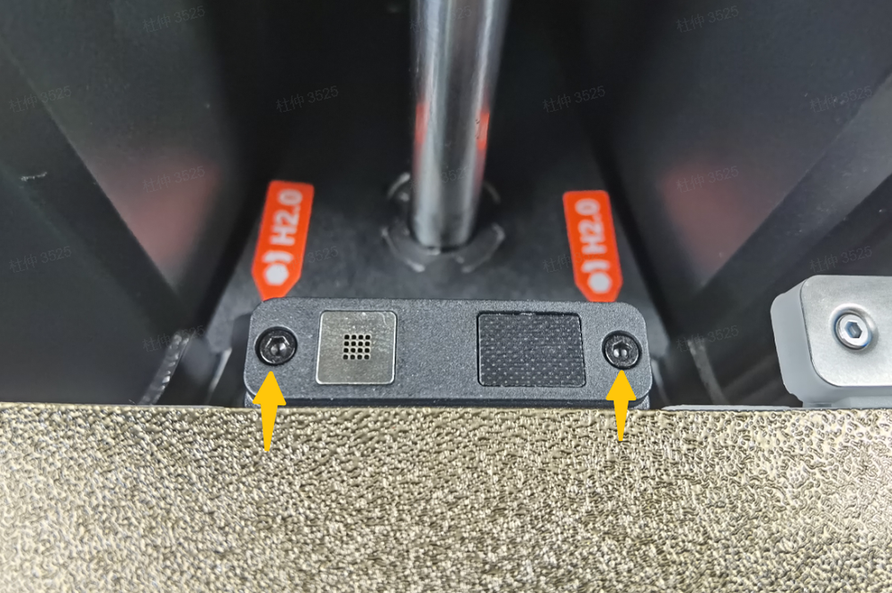

Retire los tornillos.
-

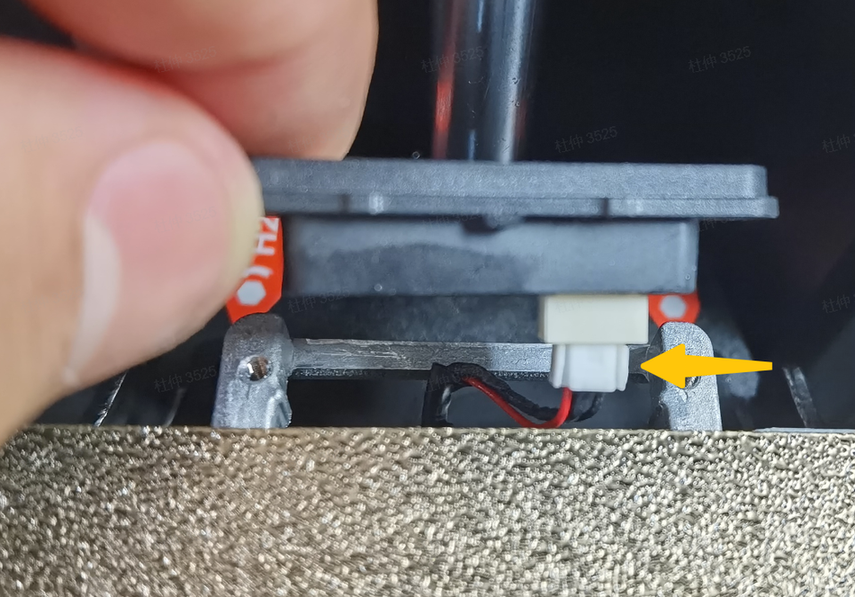

Inspeccione el conector del sensor en busca de flojedad o desconexión. Si se detecta, reconecte el conector del sensor.
-
Vuelva a instalar el sensor.
Para pasos detallados de desmontaje y montaje, consulte: Reemplazar el Sensor de Calibración de Desplazamiento XY H2D
- En la pantalla, ejecute "Calibración de Desplazamiento de Boquilla" para verificar si el problema se resuelve. Si persiste, proceda al Paso 3.
Paso 3. Verificar la conexión entre el cable de señal y la placa MC
Asegúrese de que la impresora esté apagada antes de inspeccionar la conexión entre el cable de señal y la placa MC!
-

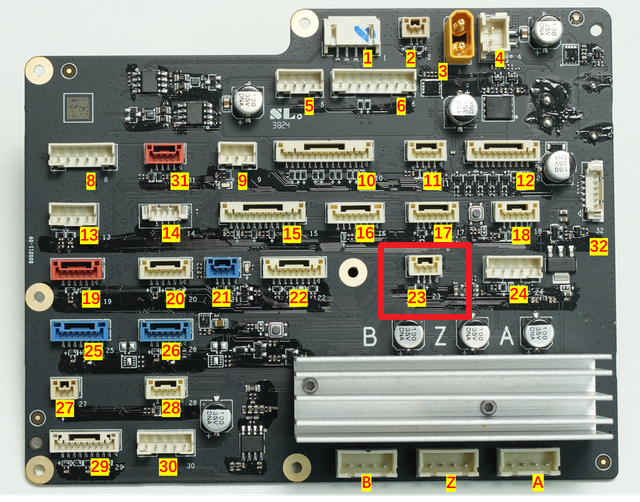

Inspeccione la conexión entre el cable de señal y la placa MC. Si está floja, reconecte el conector.
Paso 4. Verificar el Sensor de Calibración de Desplazamiento de Boquilla
Después de completar los pasos anteriores, navegue hasta la página de calibración en la pantalla y realice nuevamente la calibración del desplazamiento de boquilla. Si el error persiste, consulte el Paso 2 para reemplazar el sensor.
Si las soluciones anteriores no resuelven el problema, envíe un ticket y cargue los archivos de registro de la impresora.
