Nota: Esta página utiliza la máquina H2D como ejemplo. Los pasos de reemplazo son exactamente los mismos para el H2C.
Sensor de calibración de desplazamiento de boquilla
El sensor de calibración de desplazamiento de boquilla está instalado en la parte trasera de la cama caliente.
Las piezas de repuesto para el sensor de calibración de desplazamiento de boquilla incluyen:
-
Sensor de calibración de desplazamiento de boquilla * 1
-
Conector del sensor de calibración de desplazamiento de boquilla * 1
-
Tornillos M2x5 (utilizados para fijar el sensor de calibración de desplazamiento de boquilla) * 2
Herramientas y materiales necesarios
- Sensor de calibración de desplazamiento de boquilla nuevo
-
Llave Allen H1.5
-
Llave Allen H2.0 (requerida solo al reemplazar el conector del sensor de calibración de desplazamiento de boquilla)
Advertencia de seguridad
¡IMPORTANTE!
Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluido el trabajo en electrónicos de la impresora y cables del cabezal. Realizar tareas con la impresora encendida puede provocar un cortocircuito, causando daños electrónicos y riesgos de seguridad.
Durante el mantenimiento o solución de problemas, es posible que deba desmontar partes, incluido el hotend. Esto expone cables y componentes eléctricos que podrían cortocircuitar si entran en contacto entre sí, con otros metales o componentes electrónicos mientras la impresora sigue encendida. Esto puede causar daños en la electrónica de la impresora y problemas adicionales.
Por lo tanto, es crucial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en la electrónica de la impresora, garantizando un mantenimiento seguro y efectivo. Para cualquier duda o pregunta sobre la aplicación de esta guía, recomendamos enviar un ticket técnico respecto de su problema y haremos lo posible por responder con prontitud y brindar la asistencia necesaria.
Reemplazar el sensor de calibración de desplazamiento de boquilla
Retirar el sensor de calibración de desplazamiento de boquilla
Utilice una llave Allen H1.5 para retirar los 2 tornillos de fijación (M2x5) que sujetan la bobina del sensor de calibración de desplazamiento de boquilla. Levante suavemente la bobina de calibración hacia arriba y desconecte el conector.
Instalar el sensor de calibración de desplazamiento de boquilla
Conecte la bobina de calibración de desplazamiento de boquilla al conector de la cama caliente y fije la bobina de calibración con 2 tornillos (M2x5) utilizando una llave Allen H1.5.
Al instalar el Sensor de Calibración de Desplazamiento de Boquilla, preste atención a la dirección para evitar una instalación inversa. Confirme que la placa de acero del limpiador de boquilla plateada esté en el lado izquierdo.
H2D:
H2C:
Reemplazar el conector del sensor de calibración de desplazamiento de boquilla
Retirar el conector del sensor de calibración de desplazamiento de boquilla
Paso 1: Retirar la cama caliente
Consulte los pasos disponibles en la Guía de reemplazo de cama H2D para retirar la cama caliente y el sensor de calibración de desplazamiento de boquilla.
Paso 2: Retirar el conector del sensor de calibración de desplazamiento de boquilla

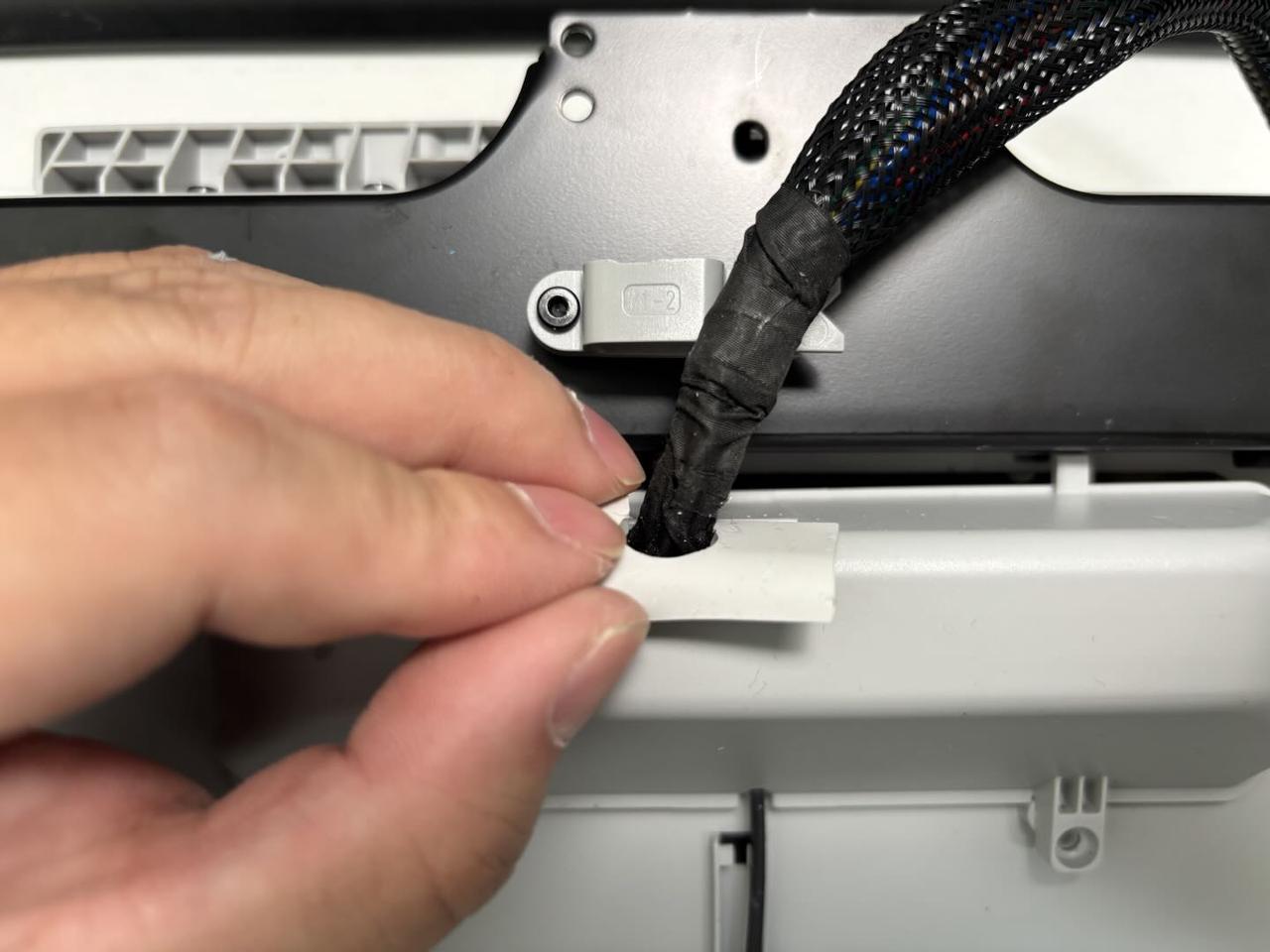

- Voltee la cama caliente, utilice una llave Allen H2.0 para retirar el tornillo de fijación de la cubierta del cable (BT3x8). Hay una pequeña pieza de silicona en la cubierta del cable de la cama; retirela antes de quitar la cubierta. Luego, utilice una llave Allen H2.0 para retirar un tornillo de fijación del clip del cable de la cama (ST3x12), saque el cable del clip y finalmente retire la cinta en ambos extremos de la funda.
- Retire el conector del sensor de calibración de desplazamiento de boquilla de los clips del cable de la cama. Dado que 3 clips están bloqueados, puede retirar el cable de los dos clips cercanos a los bordes primero, luego utilizar una llave Allen para ayudar a retirar el cable del clip central. Empuje la funda para facilitar la extracción del cable, como se muestra en la imagen a continuación, y luego retire el conector del sensor de calibración de desplazamiento de boquilla de la funda.
Instalar el conector del sensor de calibración de desplazamiento de boquilla
Paso 1: Conectar el conector del sensor de calibración de desplazamiento de boquilla
- Empuje primero la funda para facilitar el paso del nuevo conector a través de ella, como se muestra en la imagen a continuación. Luego, asegure el cable en los clips del cable de la cama. Utilice una llave Allen para ayudar a presionar el cable en su lugar y vuelva a aplicar la cinta en ambos extremos de la funda.
Nota: Evite usar fuerza excesiva con la llave Allen para prevenir daños en el cable.
- Pase la cubierta del cable de la cama sobre el cable (el cable debe estar asegurado en los clips de la cubierta), alinee los agujeros de tornillo y apriete los dos tornillos de fijación de la cubierta del cable (BT3x8) utilizando una llave Allen H2.0. Luego, encaje el cable en el clip y apriete el tornillo de fijación del clip (ST3x12) utilizando una llave Allen H2.0. Finalmente, inserte la pieza de silicona en la cubierta del cable de la cama.
Paso 2: Instalar la cama caliente
Consulte los pasos disponibles en la Guía de reemplazo de cama H2D para reinstalar la cama caliente y el sensor de calibración de desplazamiento de boquilla.
Verificar la funcionalidad
Conecte la alimentación y encienda la impresora. Inicie una tarea de impresión, y si no ocurren errores, el reemplazo fue exitoso.
Lista de especificaciones de tornillos
La siguiente lista detalla las especificaciones y cantidades de tornillos requeridos para reemplazar el sensor de calibración de desplazamiento de boquilla del H2D. Esta referencia se proporciona para ayudarle a identificar y gestionar los tornillos durante el proceso. Se recomienda almacenar cuidadosamente los tornillos retirados para evitar pérdidas:
