Descripción del problema
El motor Z mueve el cabezal verticalmente hacia arriba y hacia abajo mediante la polea de sincronismo, la correa y el husillo. Cuando el sistema detecta una carga excesiva en el motor Z, activa una alarma y detiene inmediatamente la tarea de impresión.
Los fenómenos comunes de fallo incluyen:
-
Durante el homing o el nivelado, el motor no puede mover la cama caliente para que contacte con la boquilla del cabezal.
-
Durante el homing o el nivelado, el motor mueve continuamente la cama caliente contra la boquilla, causando una carga excesiva en el motor Z.
-
Durante el proceso de impresión, la cama caliente encuentra resistencia al moverse a lo largo del eje Z.
Las causas posibles incluyen:
-
Objetos extraños en los deslizadores Z.
-
La correa de sincronismo del motor Z está obstruida por objetos extraños en la parte inferior de la impresora.
Solución de problemas
Herramientas
Pinzas (punta plana), llave hexagonal H2.0
Proceso de aislamiento del fallo
Si el equipo está cero en el área central de la cama caliente o está nivelando la cama caliente, hay un error. Siga los pasos 1-3 para resolverlo. Si el dispositivo muestra un error al limpiar la placa de acero de boquilla, siga el paso 4.
Los usuarios pueden ajustar el orden de estas soluciones según sea necesario.
Paso 1. Inspección y limpieza de objetos extraños

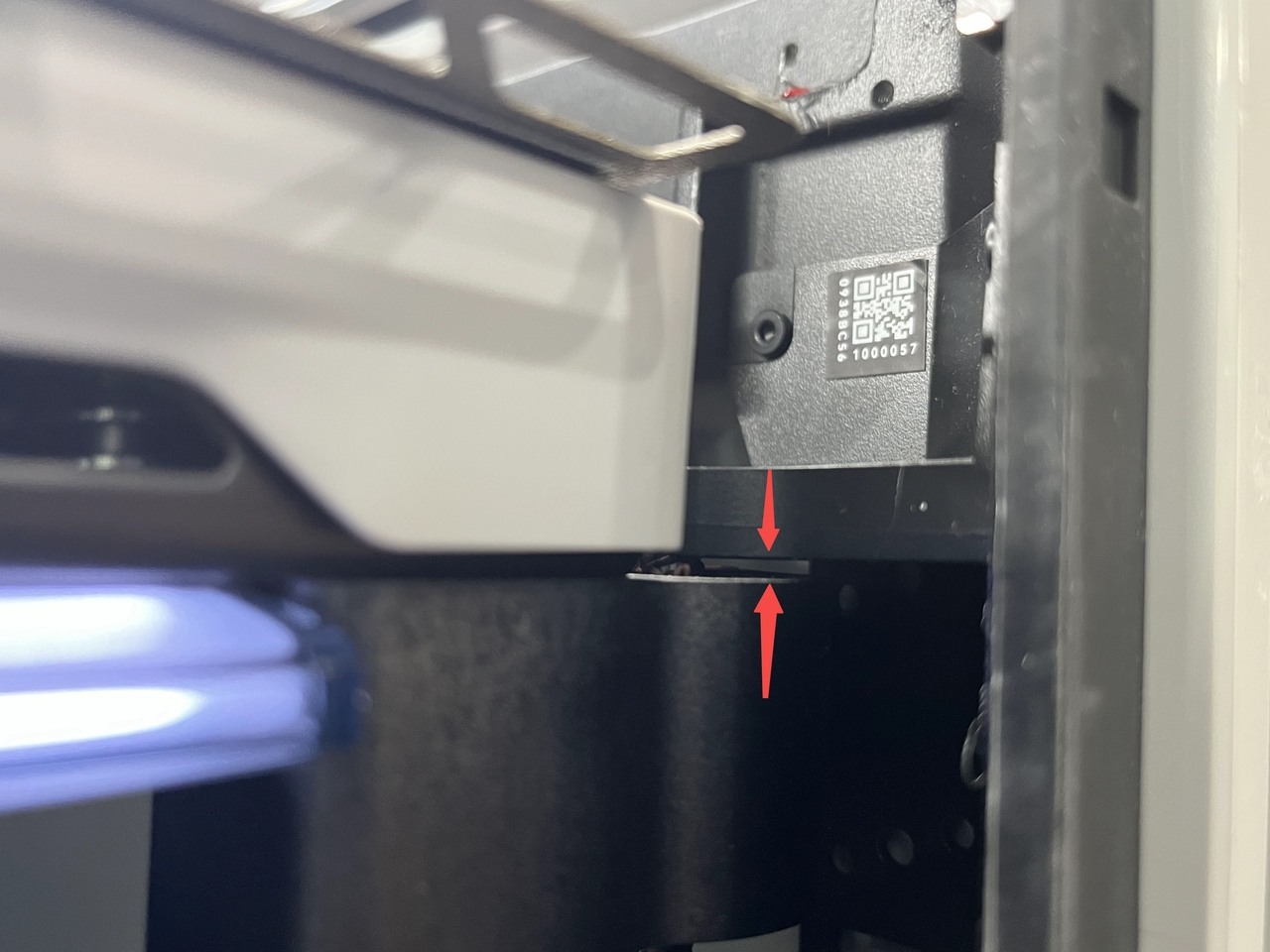

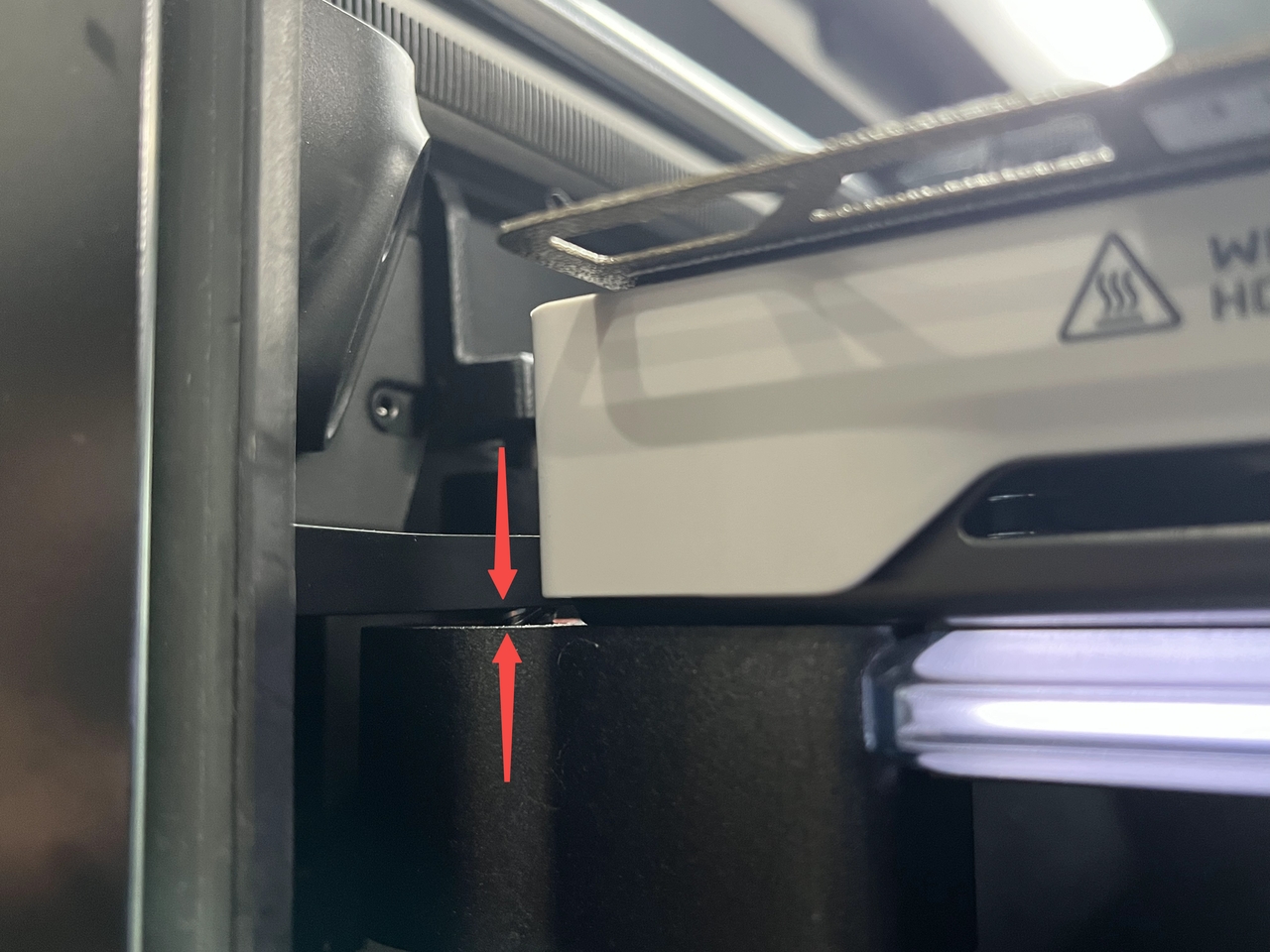

Cuando el equipo está cero y nivelado, habrá un cierto espacio entre el deslizador Z y la parte superior del husillo. Si hay consumibles u otros objetos extraños en la superficie del deslizador, impedirán el movimiento ascendente de la cama caliente, lo que provocará que el motor Z gire.

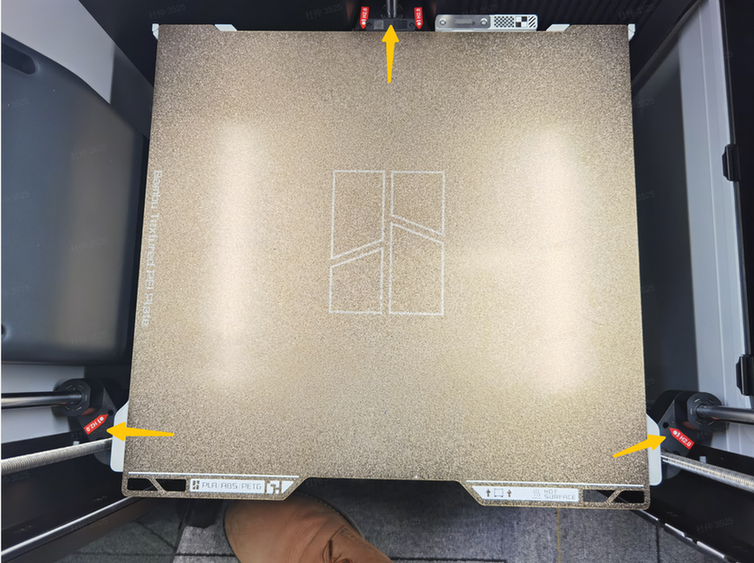

- Limpiar objetos extraños en los deslizadores Z

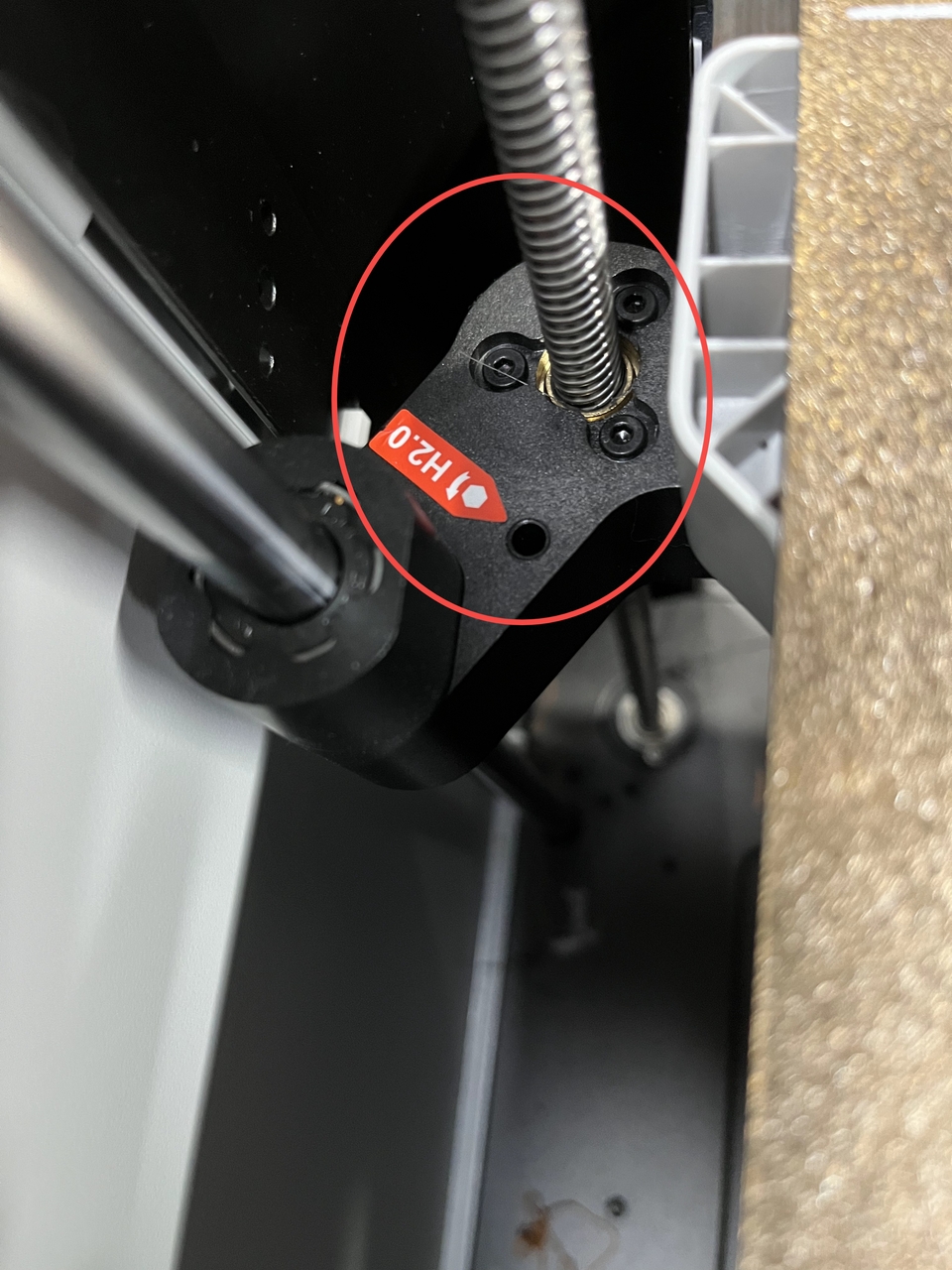

Verificar la superficie del deslizador en busca de residuos:
Verificar si el husillo en la superficie de contacto está demasiado alto. Si el husillo está alto, debe ajustarse.

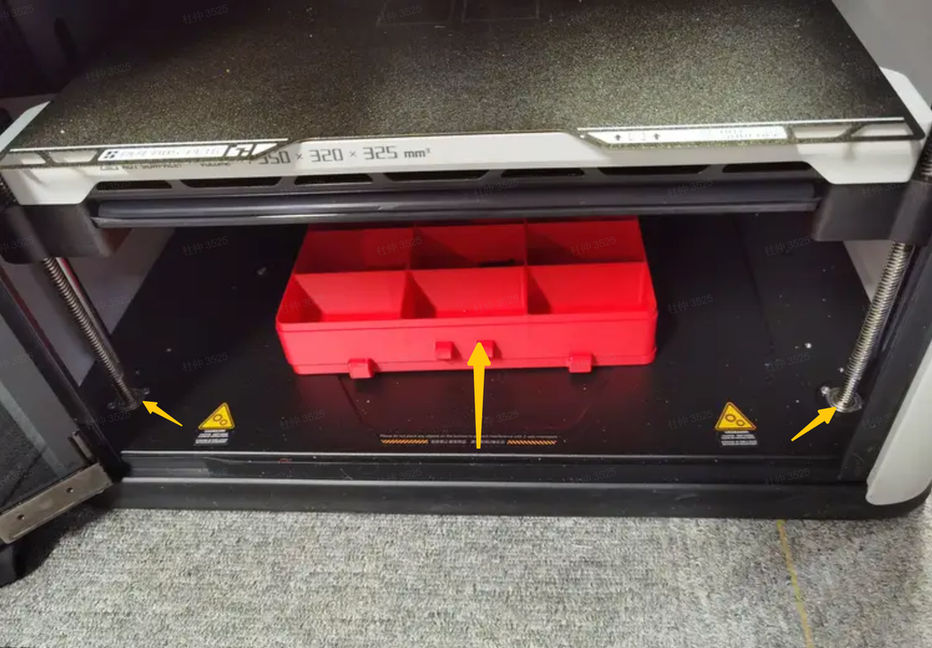

- Limpiar objetos extraños debajo de la cama caliente
Si se encuentran objetos extraños, limpiarlos y realizar una prueba de homing.
- Limpiar objetos extraños en la polea de sincronismo Z
Incline cuidadosamente la impresora para verificar si hay objetos extraños atrapados en la polea de sincronismo Z en la parte inferior. Tire manualmente de la correa para observar si el movimiento del eje Z está obstruido. También verifique si hay objetos extraños en la superficie de trabajo. Si se encuentran objetos extraños o obstrucciones, retire con cuidado.
Paso 2. Prueba de homing
Si la prueba se realiza sin alarma, la solución de problemas fue exitosa.
Si persiste el fallo, proceda al paso 3.
Paso 3. Ajuste de la cubierta superior del eje Z

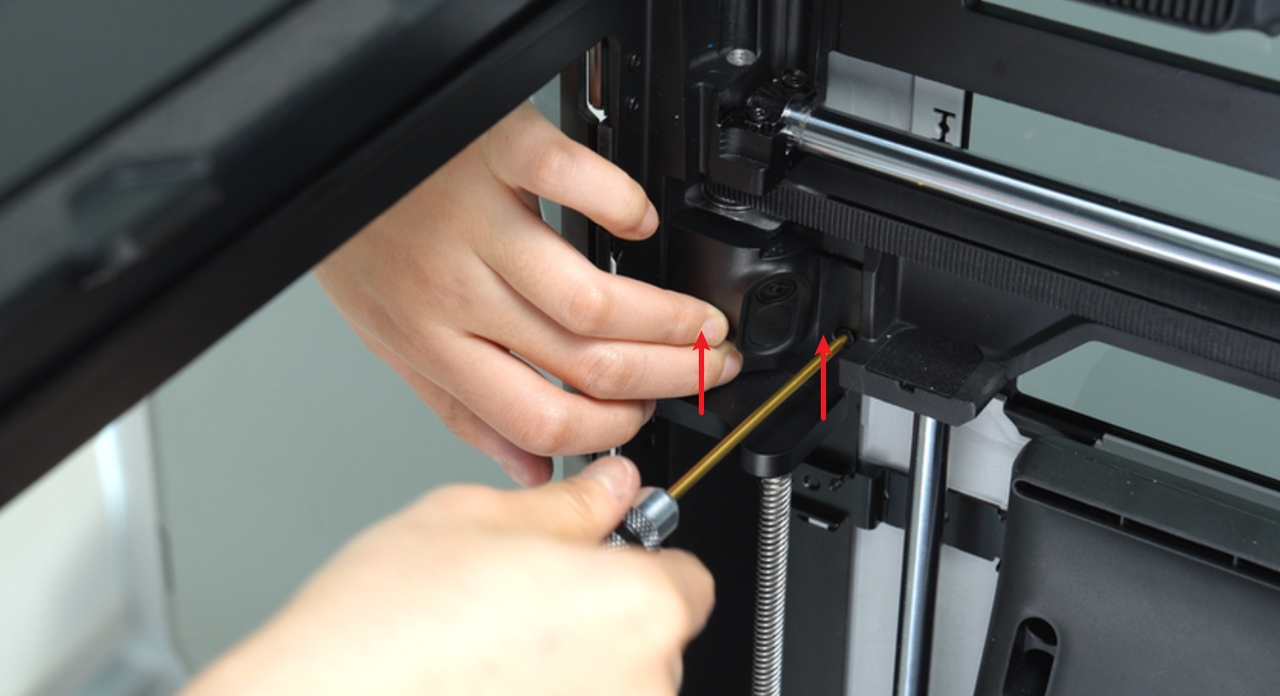

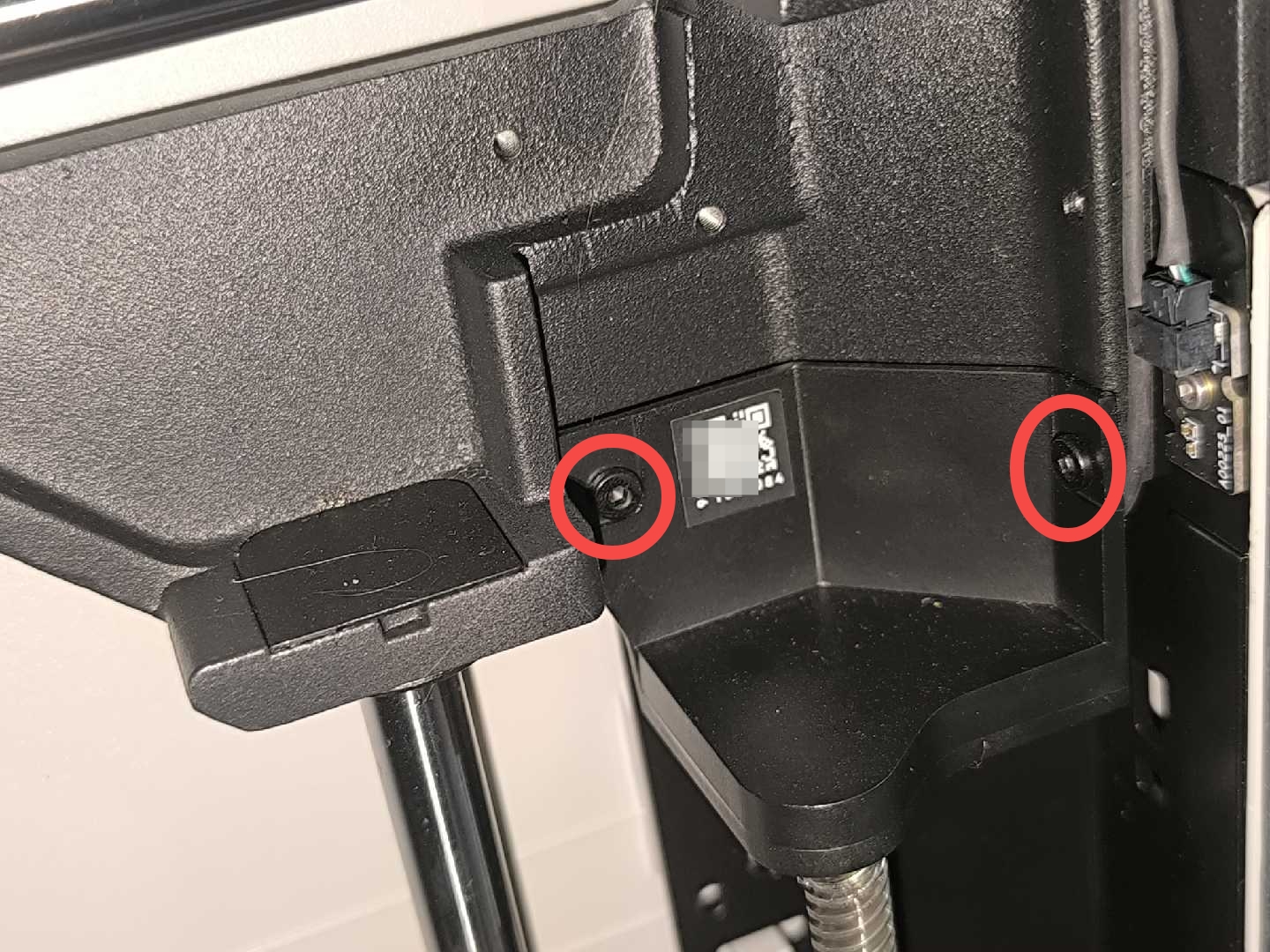

Si confirma que no hay objetos extraños en el deslizador y la altura del husillo es normal, consulte el método de operación para Reemplazar cámara de vista en vivo de serie H2. Desapriete los tornillos de fijación de las cubiertas superior izquierda y derecha, empuje la cubierta superior hacia arriba hasta que no pueda empujarse más, y luego apriete los tornillos nuevamente.
Este paso solo requiere desmontar y montar la cubierta superior del husillo en los lados izquierdo y derecho para aumentar su altura en dirección Z. La cubierta superior izquierda también cumple la función de fijar el soporte del módulo de cámara, y el método de desmontaje y montaje en el lado derecho es igual al del lado izquierdo.

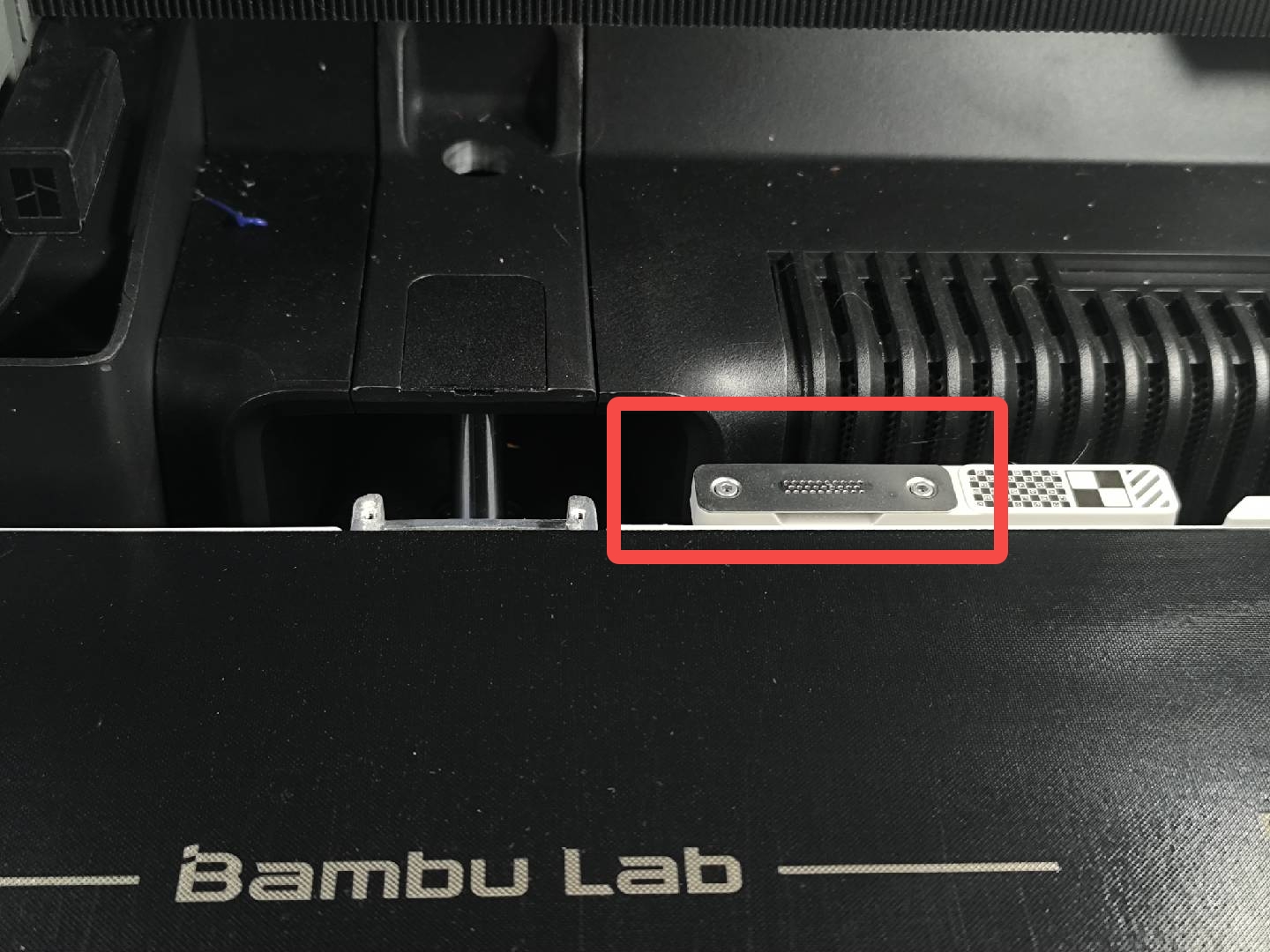

Paso 4. Ajuste de la placa de acero de boquilla
Si se está limpiando la boquilla en la placa de acero de boquilla, debe agregar la operación de ajuste en el paso 4.

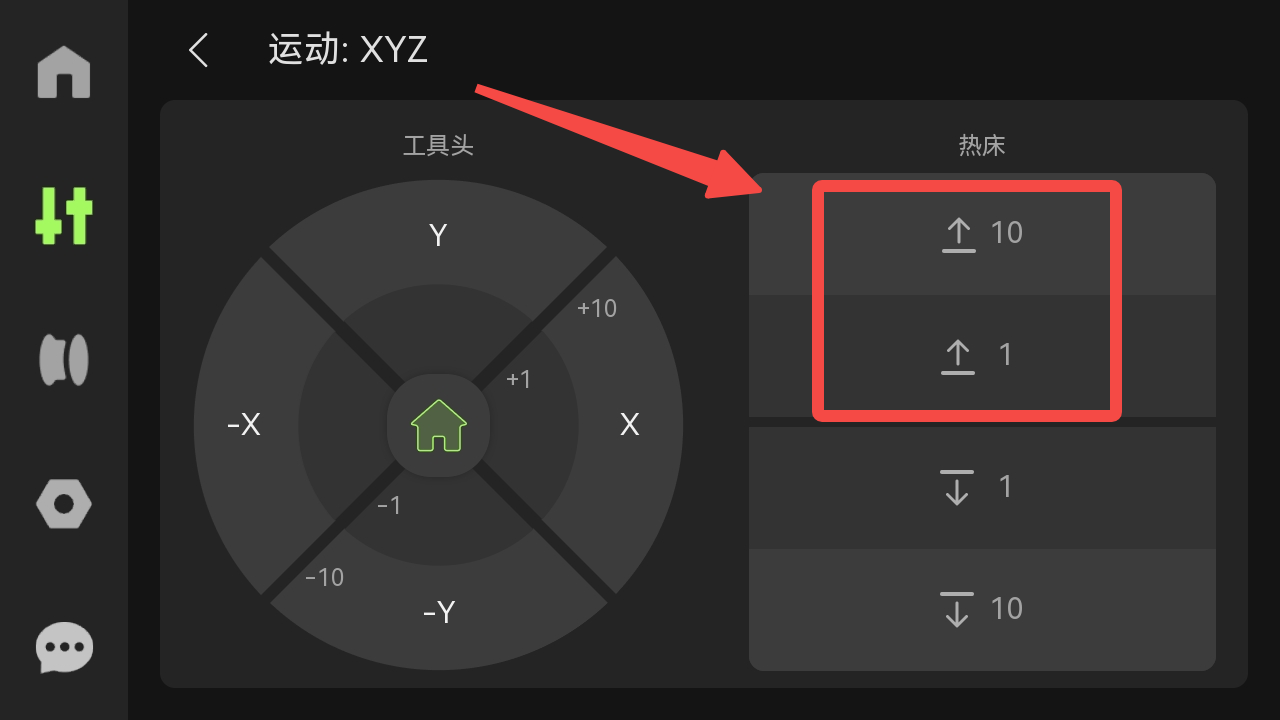

Primero, ajuste la cama caliente a la altura media-alta del eje Z para operaciones posteriores.
Use pinzas o una llave hexagonal H2.0 para levantar las tapas de silicona en los lados izquierdo y derecho de la cama caliente,
Luego use la llave hexagonal H2.0 para desaprieta los 4 tornillos internos de ambos lados y los 2 tornillos detrás de la cama caliente, en total 6 tornillos (M3*8).

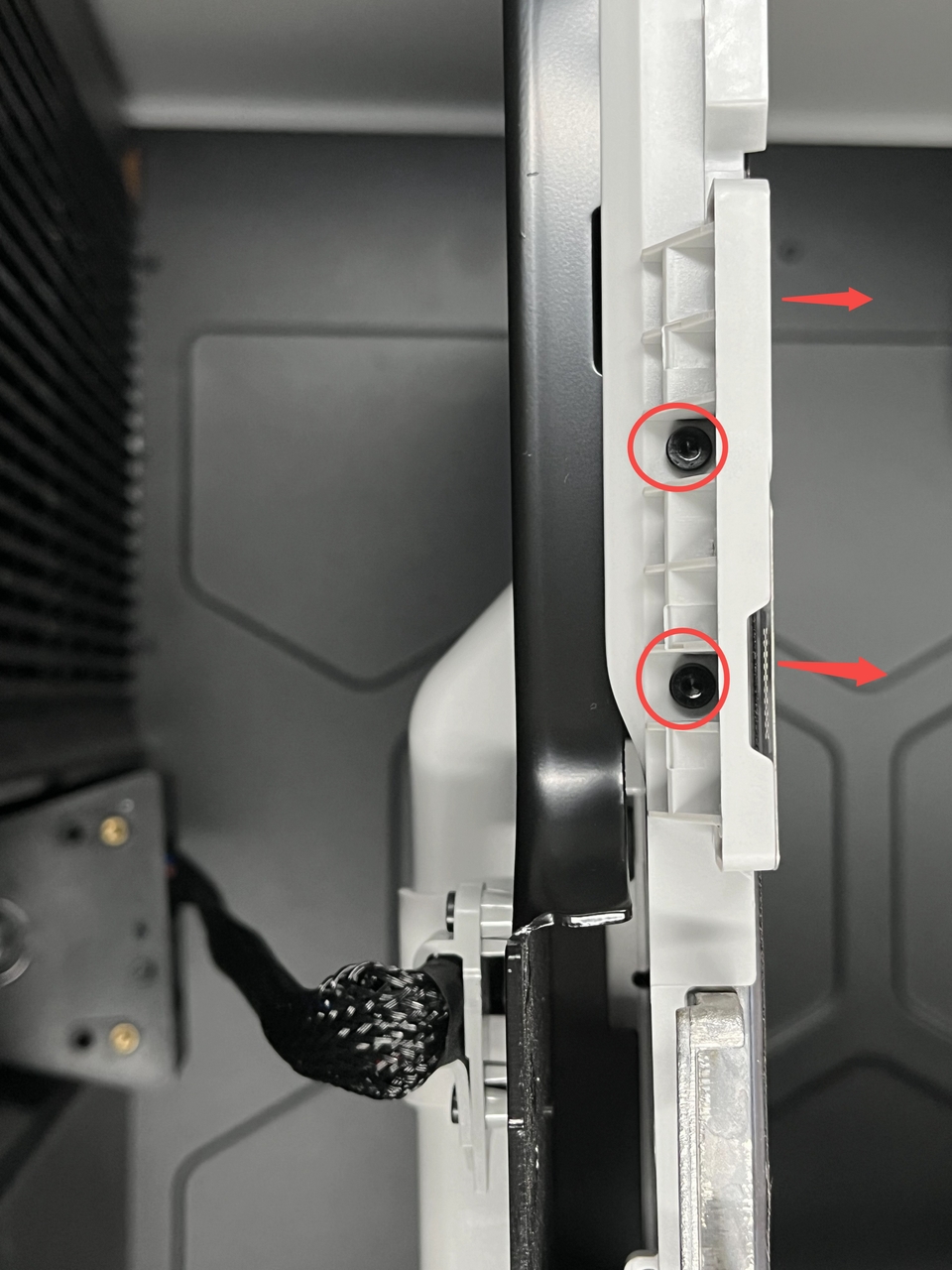

Al terminar, invierta la cama caliente para que quede hacia atrás. Después de aflojar los dos tornillos de la figura, empuje el soporte de la placa de acero de boquilla hacia la lámina magnética, empujándolo hasta que no pueda moverse más, y apriete nuevamente los tornillos mientras sostiene firmemente el soporte.
Reinstale la cama caliente cuando termine y realice la prueba de recenterización en el paso 2. Si la solución de problemas no resuelve su problema, presente un ticket técnico con los registros de la impresora.
Códigos equivalentes
Los siguientes códigos HMS representan el mismo tipo de problema.
