Nota: Esta página utiliza la máquina H2D como ejemplo. Los pasos de reemplazo son exactamente los mismos para el H2S y el H2C.
Wiki en otros idiomas se puede encontrar a continuación:

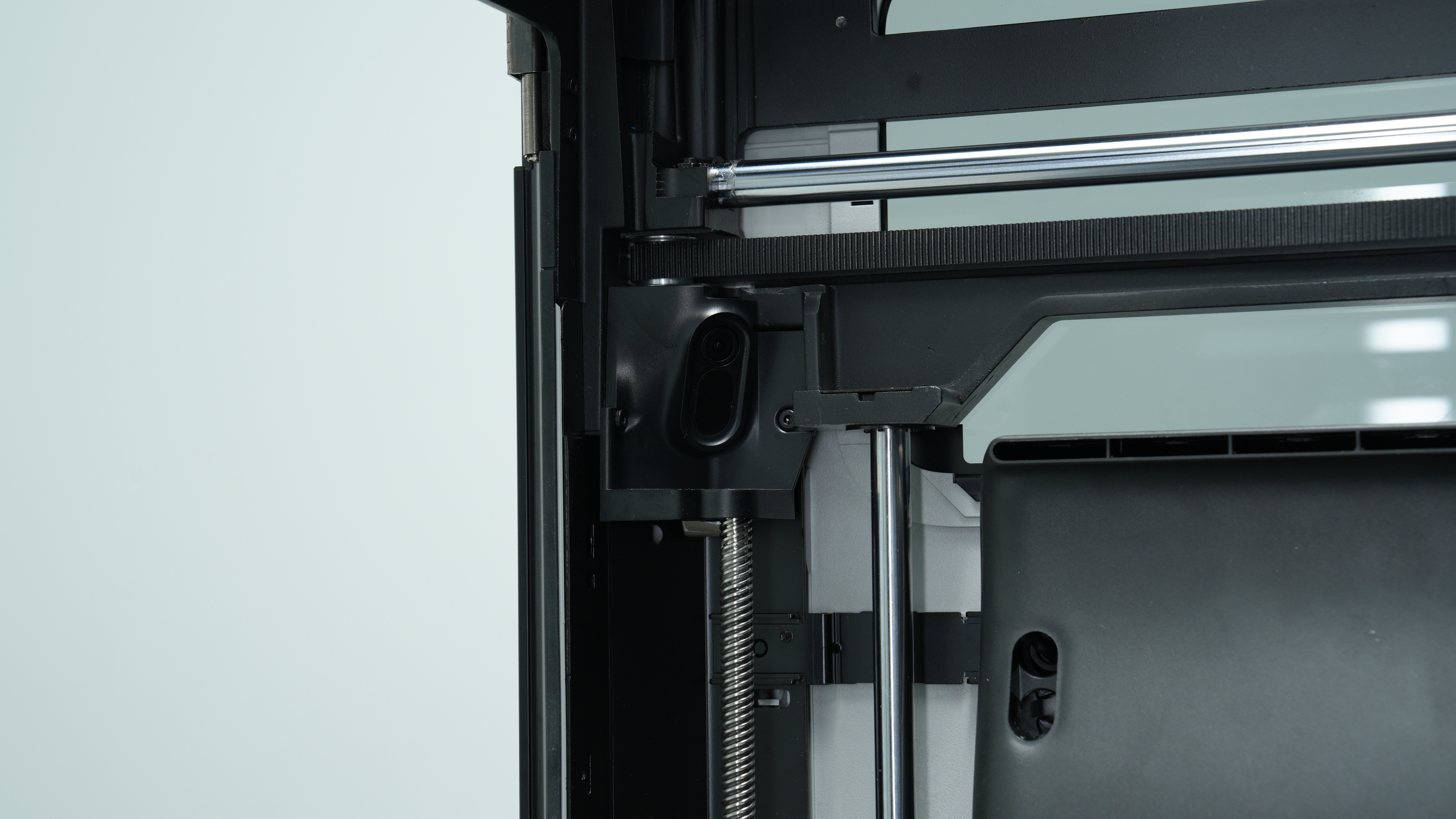

La cámara de vista en vivo está instalada dentro de la impresora, permitiendo monitorear el proceso de impresión en tiempo real mediante Bambu Studio y Bambu Handy. También admite diversas funciones de detección inteligente, como detección de espagueti, detección de objetos extraños, detección de placa de impresión y identificación del tipo de hotend.
.jpg)

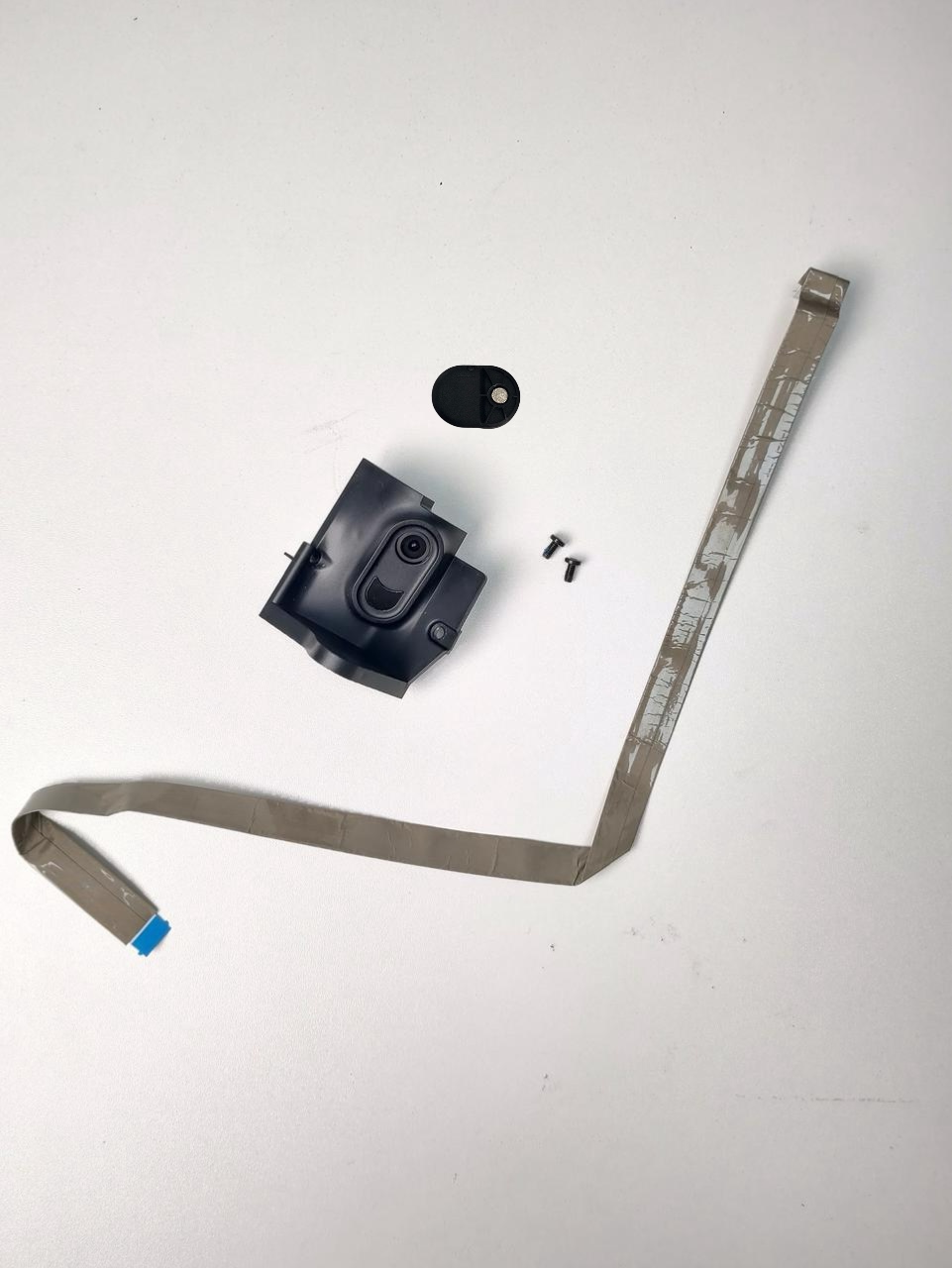

Piezas de repuesto para cámara de vista en vivo:
-
Cámara de vista en vivo × 1
-
Cable de cámara de vista en vivo (No se requiere reemplazo si no está dañado) × 1
-
Tornillos M3x6 × 2
-
Cubierta de privacidad × 1
Cuándo reemplazar
La cámara de vista en vivo está dañada.
Esta wiki solo proporciona instrucciones para reemplazar la cámara. Si el cable de conexión de la cámara está dañado y necesita reemplazarse, consulte este enlace de wiki.
Herramientas y materiales necesarios
-
Nueva cámara de vista en vivo
-
Llave Allen H2.0
-
Tela no tejida
Advertencia de seguridad
¡IMPORTANTE!
Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluido el trabajo en electrónicos de la impresora y cables del cabezal. Realizar tareas con la impresora encendida puede provocar un cortocircuito, causando daños electrónicos y riesgos de seguridad.
Durante el mantenimiento o solución de problemas, es posible que deba desmontar partes, incluido el hotend. Esto expone cables y componentes eléctricos que podrían cortocircuitar si entran en contacto entre sí, con otros metales o componentes electrónicos mientras la impresora sigue encendida. Esto puede causar daños en los electrónicos de la impresora y problemas adicionales.
Por lo tanto, es crucial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en los electrónicos de la impresora, garantizando un mantenimiento seguro y efectivo. Para cualquier duda o pregunta sobre la aplicación de esta guía, recomendamos enviar un ticket técnico respecto de su problema y haremos lo posible por responder con rapidez y brindar la asistencia necesaria.
Guía de desmontaje
Paso 1: Retirar la cámara de vista en vivo

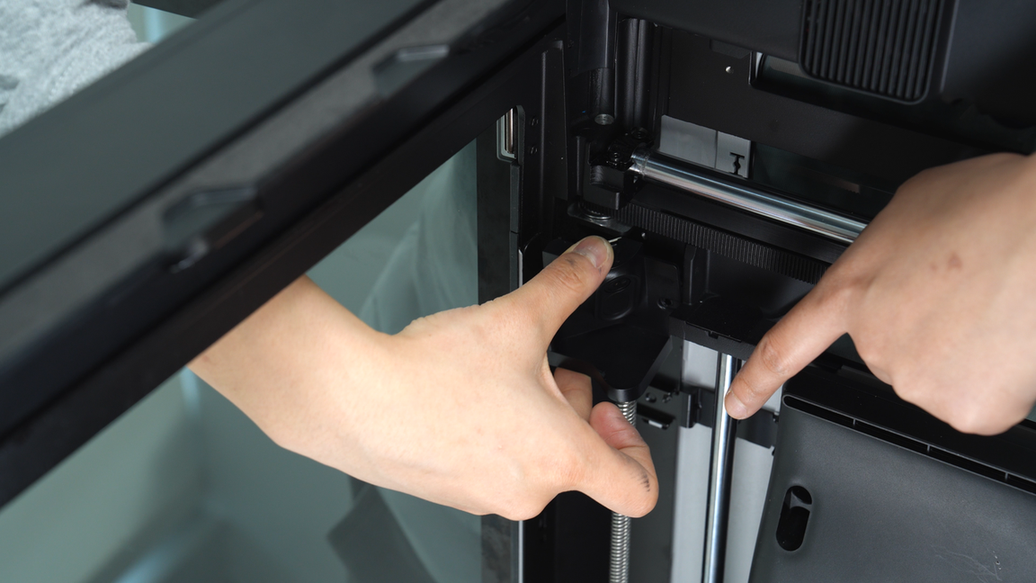

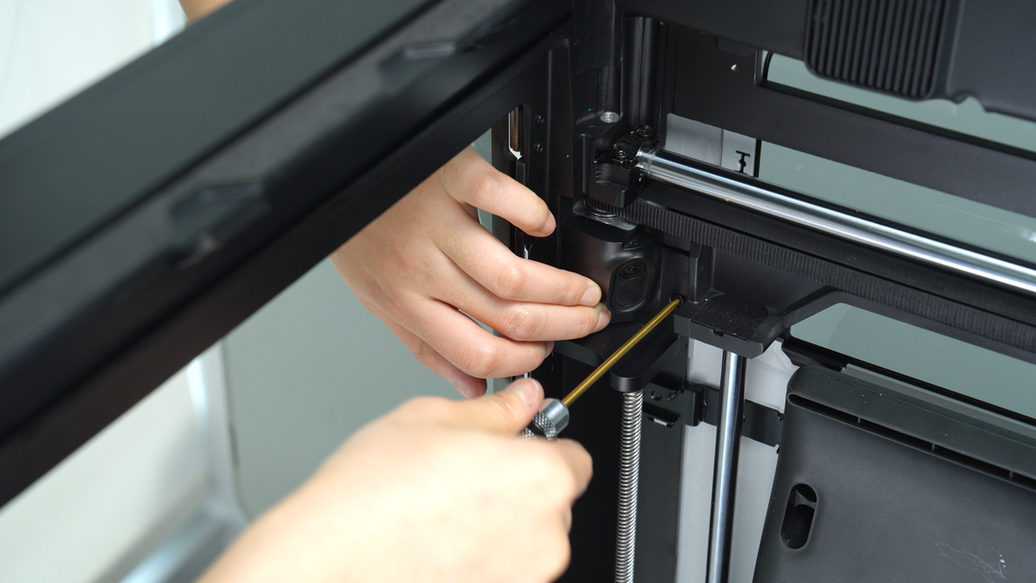

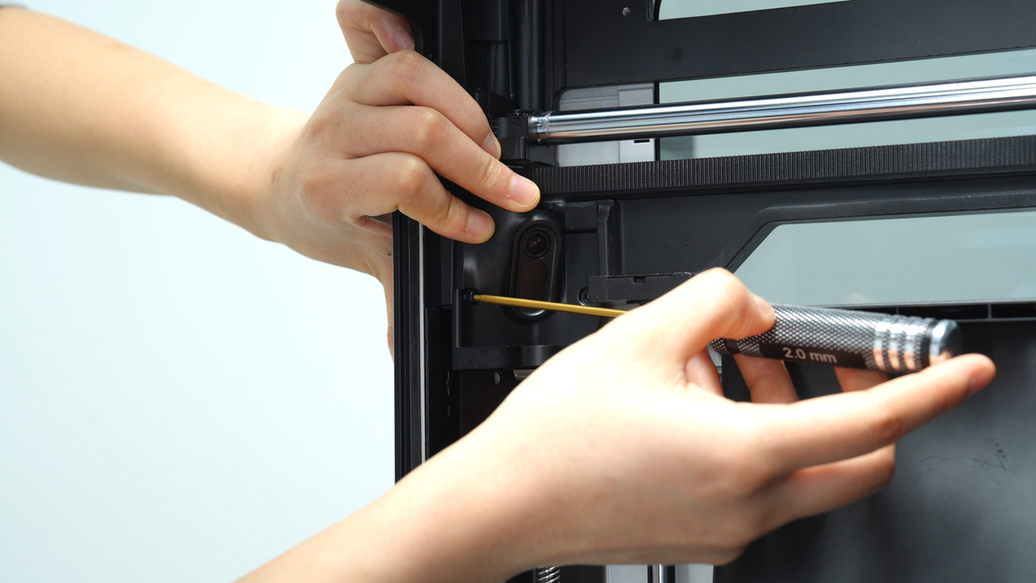

Utilice una llave Allen H2.0 para retirar los dos tornillos de fijación (M3x6).

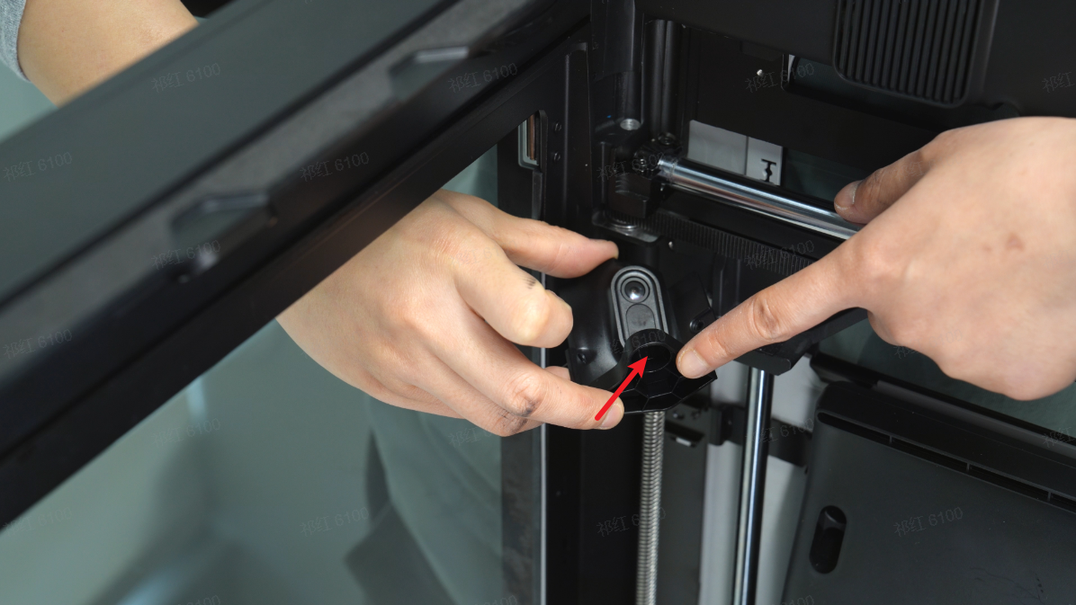

Agarre firmemente la carcasa base de la cámara de vista en vivo, empuje suavemente hacia arriba y luego gírela hacia afuera. Retire la cámara de vista en vivo, exponiendo el cable de la cámara en la parte posterior.
Paso 2: Desconectar el cable de la cámara de vista en vivo

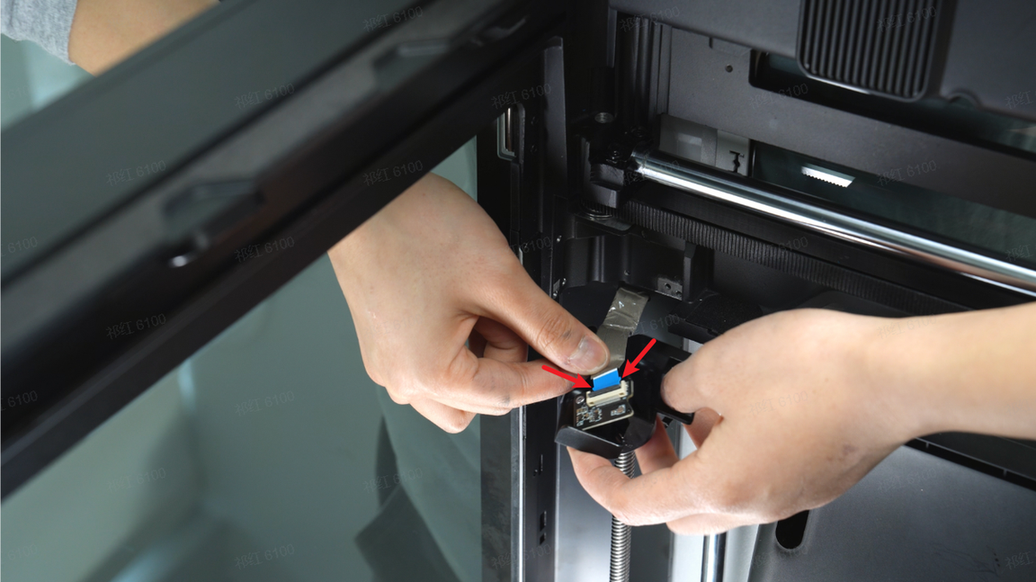

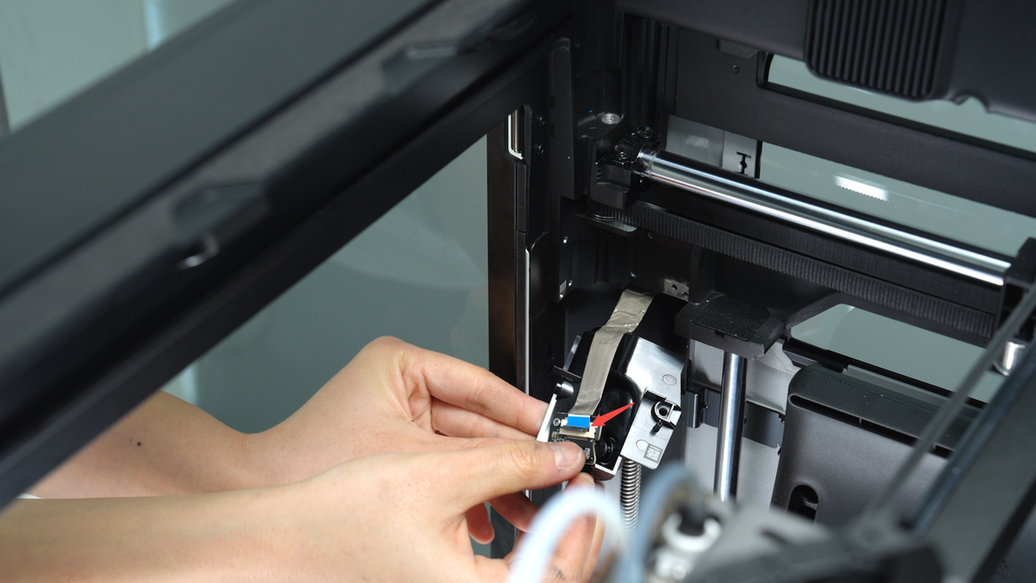

Suelte el pasador de sujeción, desconecte el cable de la cámara de vista en vivo y retire la cámara.
Nota: El pasador de sujeción del cable ha sido pegado.
Guía de montaje
Paso 1: Conectar el cable de la cámara

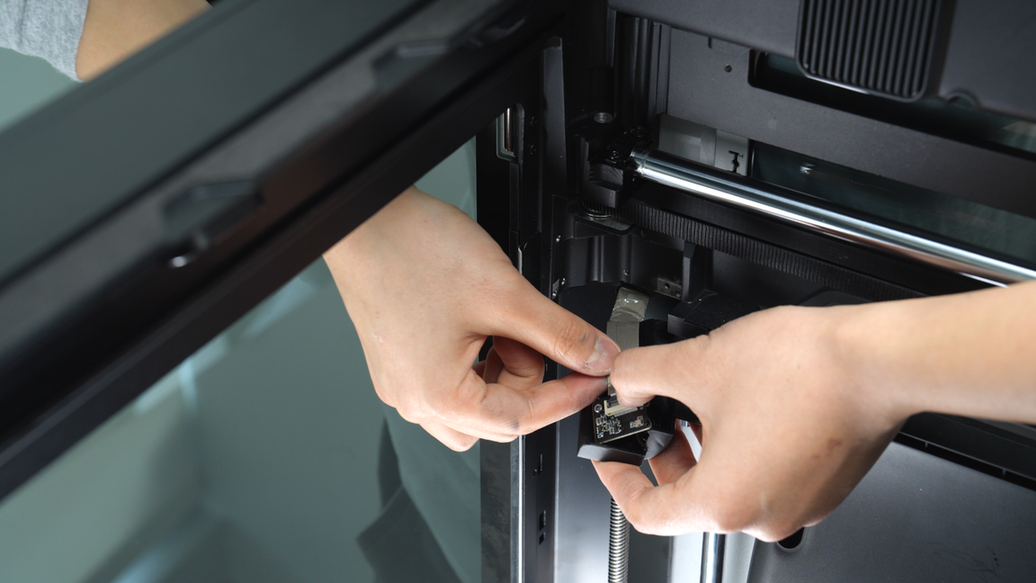

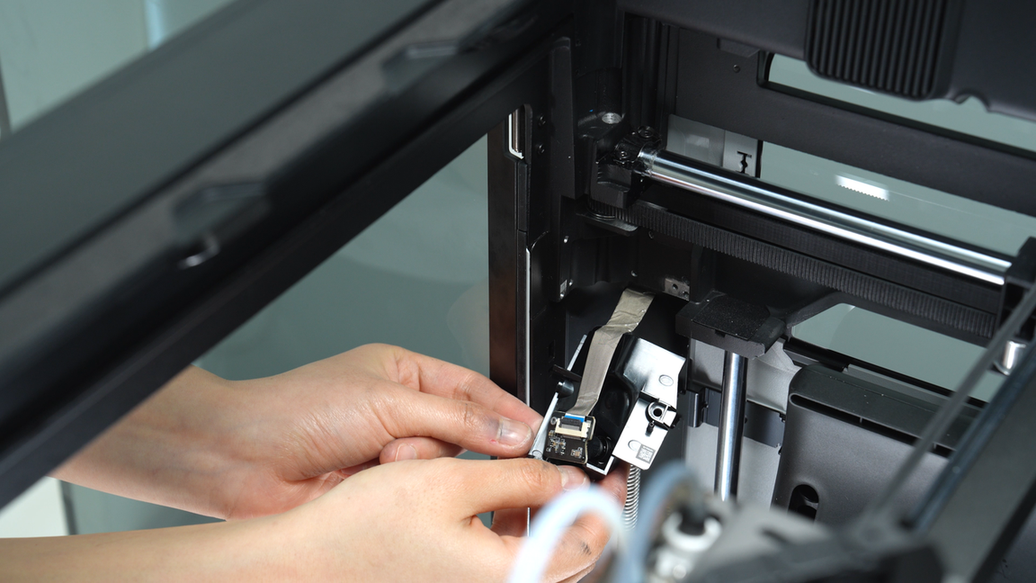

Reemplace la cámara de vista en vivo por una nueva, reintroduzca el cable de la cámara en el conector. Asegúrese de que las protuberancias en ambos lados del cable estén insertadas completamente en el conector antes de fijar firmemente el pasador. (La parte azul está completamente cubierta, indicando que la conexión es segura.)
Paso 2: Instalar la cámara de vista en vivo

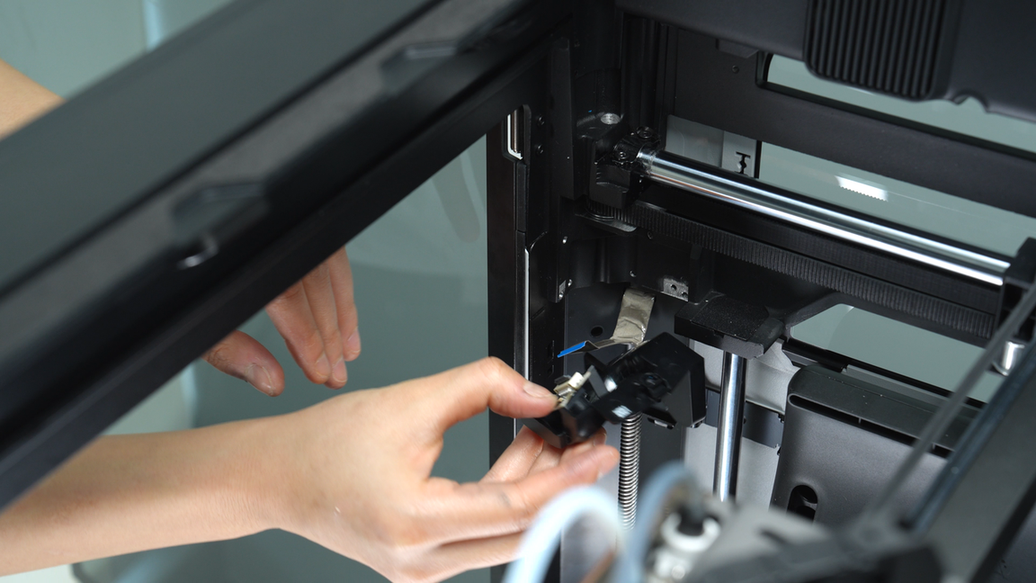

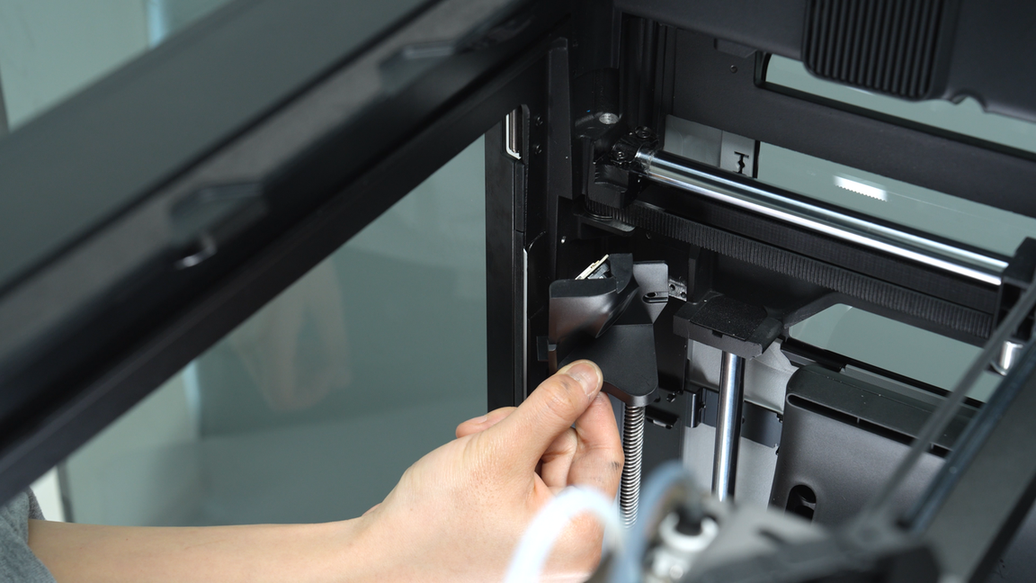

Al instalar la cámara de vista en vivo, alinee los agujeros de la base de la cámara con el husillo y introdúzcala. El husillo ayuda a posicionar la cámara con precisión.

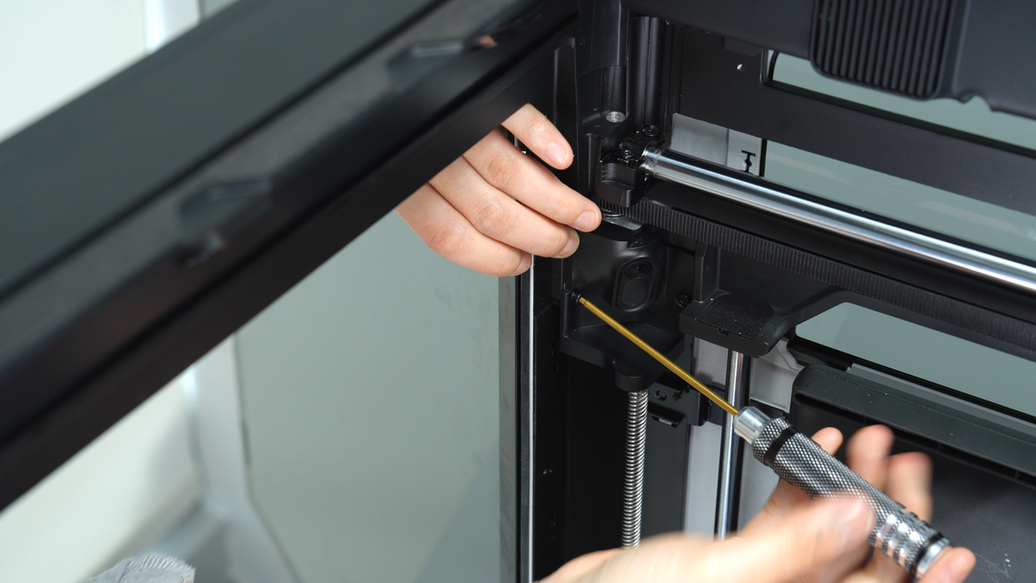

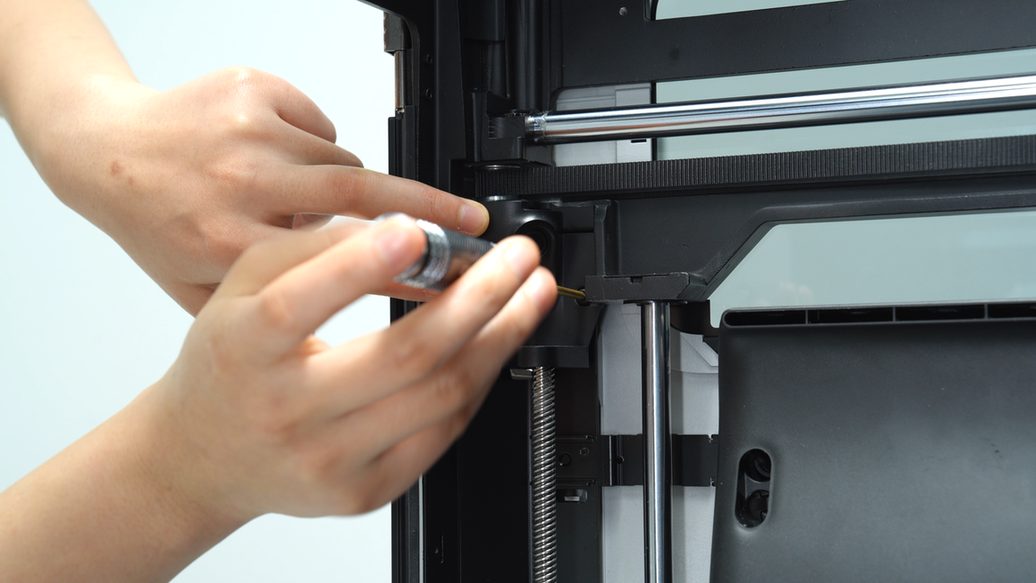

Luego alinee los agujeros de los tornillos en ambos lados, utilice una llave Allen H2.0 para ajustar los dos tornillos (M3x6).

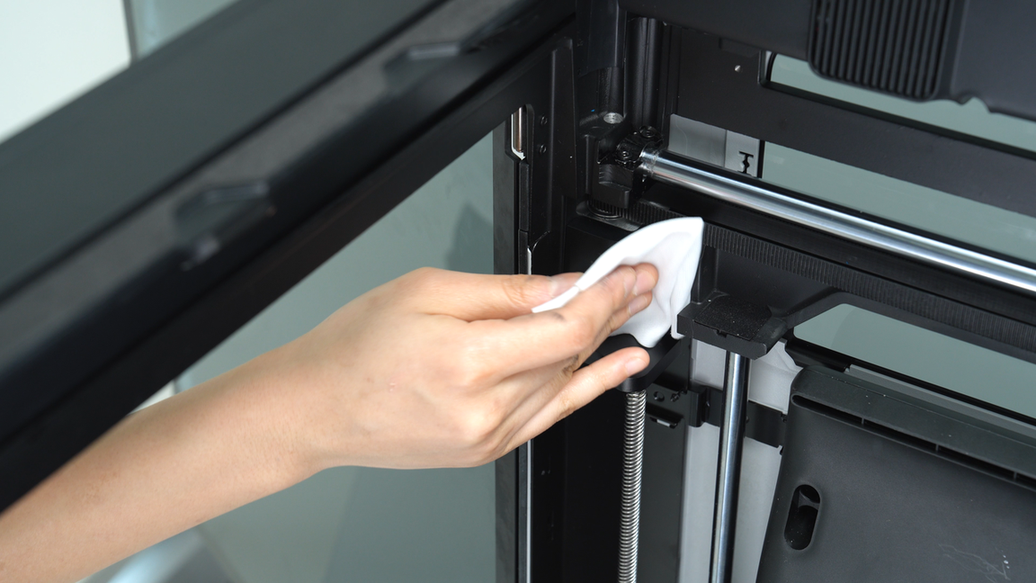

Después del reemplazo, limpie suavemente la lente de la cámara de vista en vivo con una tela no tejida para eliminar cualquier polvo. Si es necesario, puede colocar la cubierta de privacidad en la nueva cámara.
Verificar la funcionalidad
Conecte el cable de alimentación y encienda la impresora. En Bambu Studio o Bambu Handy, haga clic en el botón Reproducir para verificar si el video se transmite normalmente.
Si el video no se muestra correctamente, verifique que los cables estén conectados adecuadamente e inténtelo nuevamente. Si el problema persiste, contacte al soporte técnico de Bambu Lab para obtener asistencia adicional.
Notas finales
Esperamos que la guía detallada proporcionada haya sido útil e informativa.
Si esta guía no resuelve su problema, envíe un ticket técnico, responderemos sus preguntas y brindaremos asistencia.
Si tiene sugerencias o comentarios sobre esta Wiki, deje un mensaje en el área de comentarios. ¡Gracias por su apoyo y atención!
