Descripción del problema
Durante el proceso de homing, nivelación o calibración de desplazamiento Z, si la señal del sensor de corriente de eddy del extrusor no puede detectarse, la cama caliente descenderá brevemente, pausará y luego continuará descendiendo, reportando un error.

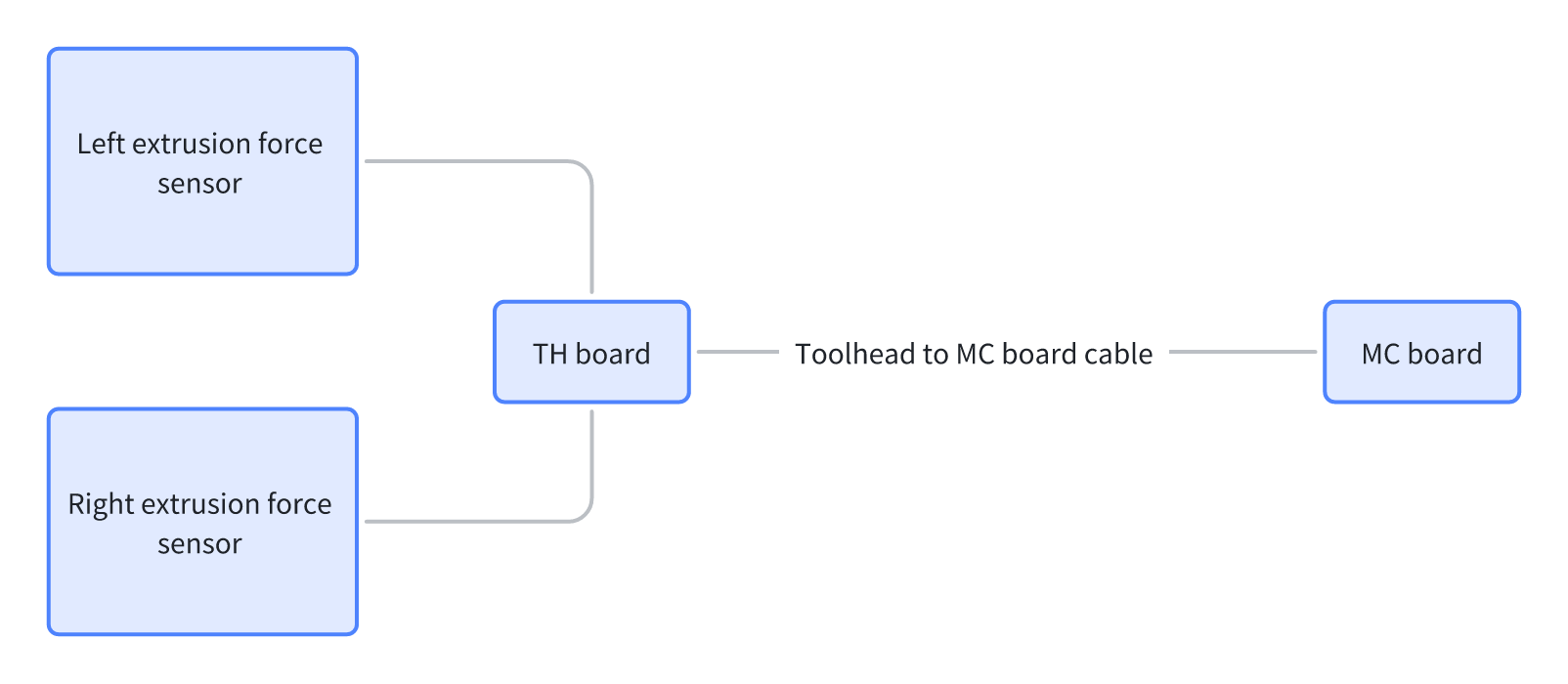

Las causas posibles del problema incluyen:
- Sensor de corriente de eddy del extrusor dañado
- Anomalía de comunicación entre la placa MC y la placa TH
- Conexión floja o mala conexión del conector del sensor de corriente de eddy del extrusor
Solución de problemas
Herramientas, equipos y materiales
- Llave Allen H2.0
- Llave Allen H1.5
- Pinzas de punta plana

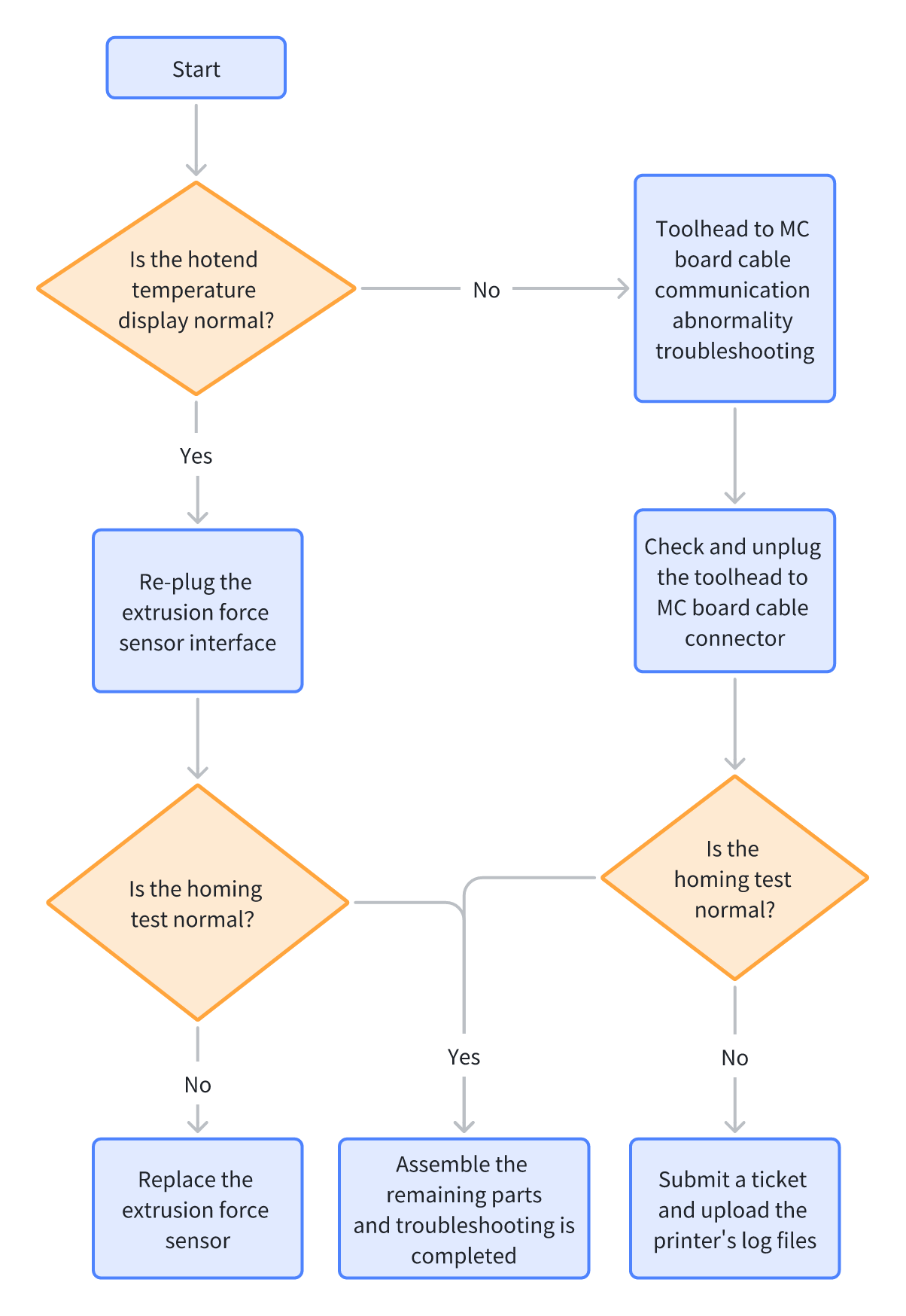

Proceso de aislamiento de fallas
Investigue las anomalías del sensor de corriente de eddy del extrusor izquierdo y derecho según la indicación de falla.
Soluciones
Los usuarios pueden ajustar el orden de estas soluciones según sea necesario.

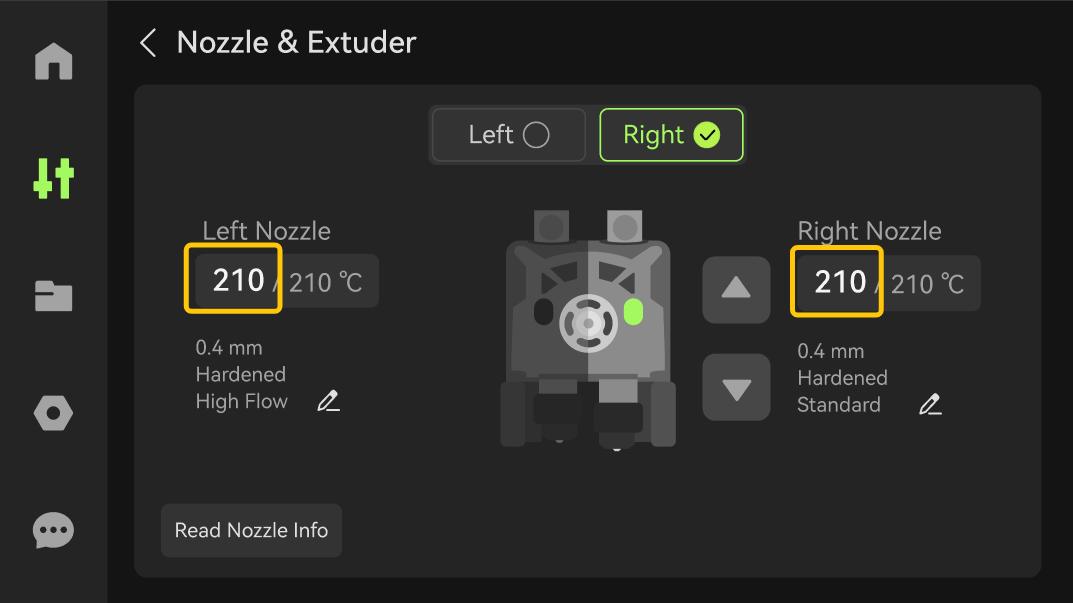

Paso 1. Verificar la visualización de la temperatura del hotend
Si las temperaturas reales de los hotends izquierdo y derecho muestran ambos 0, indica una anomalía de comunicación entre la placa MC y la placa TH. Proceda al Paso 2. Si la visualización de la temperatura del hotend es normal, indica comunicación normal entre la placa MC y la placa TH, y el problema radica en el sensor de corriente de eddy del extrusor en sí o en su línea de señal. Proceda al Paso 3.
Paso 2. Solución de anomalías de comunicación MC-TH
- Consulte Desmontar el cabezal H2D (Pasos 1-6) para exponer la placa TH. Verifique si el conector MC-TH en la placa TH está correctamente conectado y vuelva a enchufarlo si es necesario.
- Consulte Reemplazar el panel trasero H2D para desmontar el panel trasero de la impresora. Verifique que el conector MC-TH en la placa MC esté instalado correctamente y vuelva a enchufarlo si es necesario.
- Después de reinstalar la electrónica relacionada con el cabezal, regrese al Paso 1 para verificar si la visualización de la temperatura del hotend es normal. Si no lo es, envíe un ticket para contactar al servicio de atención al cliente.
Paso 3. Verificación de conexión del sensor de corriente de eddy del extrusor

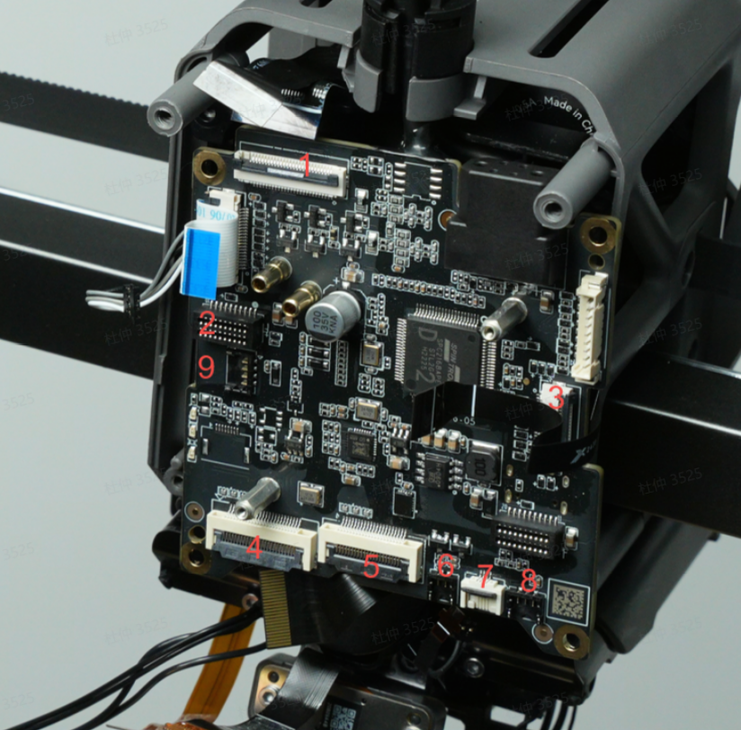

Consulte Cómo desmontar y montar el cabezal H2D (Pasos 1-6) para exponer la placa TH. Verifique que las conexiones del sensor de corriente de eddy del extrusor (pines #6 y #8, como se muestra a continuación) estén correctamente conectadas y vuelva a enchufarlas si es necesario.
Después de la reensamblaje, realice el Paso 5 para la prueba de homing. Si la prueba aún falla, proceda al Paso 4 para reemplazar el sensor.
Paso 4. Reemplazo del sensor de corriente de eddy del extrusor
Siga las instrucciones en Reemplazar sensor de corriente de eddy de boquilla H2D.
Paso 5. Prueba de homing
Haga clic en la pantalla para reiniciar el proceso de homing. Si el HMS no se repite, la solución de problemas fue exitosa.
Si las soluciones anteriores no resuelven el problema, envíe un ticket y cargue los archivos de registro de la impresora.
Códigos equivalentes
Los siguientes códigos HMS representan el mismo tipo de problema.
