Recordatorio Importante
Los conectores de bobina del sensor de eddy en el H2D utilizan este diseño compacto de conector. Al retirar el conector, sostenga la base del conector con la mano y levántelo hacia arriba, perpendicular a la superficie de la placa de circuito, para desbloquearlo. Nunca aplique fuerza en dirección horizontal para evitar dañar el conector.
Sensor de Eddy de Boquilla Izquierda/Derecha
El sensor de eddy de boquilla izquierda está montado en la parte trasera de la guía de elevación de la boquilla, y la bobina del sensor de eddy de boquilla derecha está montada en la parte superior del hotend derecho.
Piezas de repuesto para el sensor de eddy de boquilla izquierda incluyen:
- Sensor de eddy de boquilla izquierda × 1
- Tornillo BT2x6 (para asegurar el sensor de eddy de boquilla izquierda) × 1
Piezas de repuesto para el sensor de eddy de boquilla derecha incluyen:
- Sensor de eddy de boquilla derecha × 1
- Tornillo BT2×5 (para asegurar el cable FPC del sensor del cabezal) × 2
- Tornillo M2×5 (para asegurar el sensor de eddy de boquilla derecha) × 2
Cuándo utilizar
- El sensor de eddy de boquilla está dañado;
- El soporte técnico de Bambu Lab confirma que se requiere reemplazo.
Herramientas y materiales necesarios
- Nuevo sensor de eddy de boquilla izquierda/derecha (reemplace el sensor correspondiente según sea necesario)
- Llave Allen H2.0
- Llave Allen H1.5
Especificaciones y cantidades de tornillos involucrados en el reemplazo del sensor de eddy de boquilla izquierda del H2D (se recomienda guardar los tornillos retirados adecuadamente para evitar pérdidas):
Especificaciones y cantidades de tornillos involucrados en el reemplazo del sensor de eddy de boquilla derecha del H2D (se recomienda guardar los tornillos retirados adecuadamente para evitar pérdidas):
Advertencia de Seguridad
¡IMPORTANTE!
Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluido el trabajo en electrónica de la impresora y los cables del cabezal. Realizar tareas con la impresora encendida puede provocar un cortocircuito, causando daños electrónicos y riesgos de seguridad.
Durante el mantenimiento o solución de problemas, es posible que deba desmontar partes, incluido el hotend. Esto expone cables y componentes eléctricos que podrían cortocircuitar si entran en contacto entre sí, con otros metales o componentes electrónicos mientras la impresora sigue encendida. Esto puede causar daños en la electrónica de la impresora y problemas adicionales.
Por lo tanto, es crucial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en la electrónica de la impresora, garantizando un mantenimiento seguro y efectivo. Para cualquier inquietud o pregunta sobre el seguimiento de esta guía, recomendamos enviar un ticket técnico respecto a su problema y haremos lo posible por responder con prontitud y brindar la asistencia necesaria.
Reemplazar el Sensor de Eddy de Boquilla Izquierda
Retirar el Sensor de Eddy de Boquilla Izquierda
Paso 1: Retirar la Placa de Conexión del Extrusor
Para facilitar la desconexión del cableado del sensor de eddy de boquilla izquierda, siga los pasos 1-2 de la sección de retiro en esta guía wiki para retirar la placa de conexión del extrusor:
Reemplazar Placa de Conexión del Extrusor H2D/Placa TH/Cable FPC
Paso 2: Retirar el Hotend Izquierdo y el Conducto de Aire del Ventilador de Hotend
Primero, verifique si el bloqueador de flujo está posicionado en la parte inferior del hotend derecho. Si se encuentra en la parte inferior del hotend izquierdo, su interferencia durante la retirada podría doblar el resorte del bloqueador. Accione manualmente la palanca de giro para mover el bloqueador de flujo al lado derecho. Asegúrese de que la cola del bloqueador de flujo se adhiera firmemente al imán en el lado derecho del soporte del imán del bloqueador de flujo para confirmar la posición correcta.
Retire el calcetín de silicona del hotend, libere el pasador y desconecte el hotend izquierdo. Use una llave Allen H2.0 para retirar un tornillo M2×5 que asegura el conducto de aire del ventilador de hotend izquierdo, luego extraiga el conducto.
Paso 3: Retirar el Soporte del Imán del Bloqueador de Flujo
Para mejorar el acceso, puede retirar primero el soporte del imán del bloqueador de flujo. Use una llave Allen H2.0 para aflojar dos tornillos M2.5×2 que aseguran el soporte, luego levántelo.
Paso 4: Retirar el sensor de eddy de boquilla izquierda
Retire la cinta que cubre la interfaz del sensor de eddy de boquilla izquierda. El conector debe levantarse diagonalmente alejándose del plano, no tirarse a lo largo del plano.
El cable del sensor de eddy de boquilla izquierda está atrapado en la ranura de cable del ventilador del hotend. Debe retirar el cable de la ranura de cable derecha primero, y luego sacar el cable del cabezal. Hay dos ranuras de cable en el lado derecho, una grande y una pequeña. La ranura de cable grande en la flecha de abajo se usa para almacenar el cable de la unidad de calentamiento del hotend izquierdo, y la ranura de cable pequeña en la flecha de arriba se usa para organizar los cables del conector del sensor de eddy de boquilla izquierda, el conector del sensor de eddy de boquilla derecha y el cable del sensor de elevación.
Puede retirar primero el conector de la unidad de calentamiento del hotend izquierdo de la ranura de cable grande, y luego retirar el conector del sensor de eddy de boquilla izquierda de la ranura de cable pequeña.

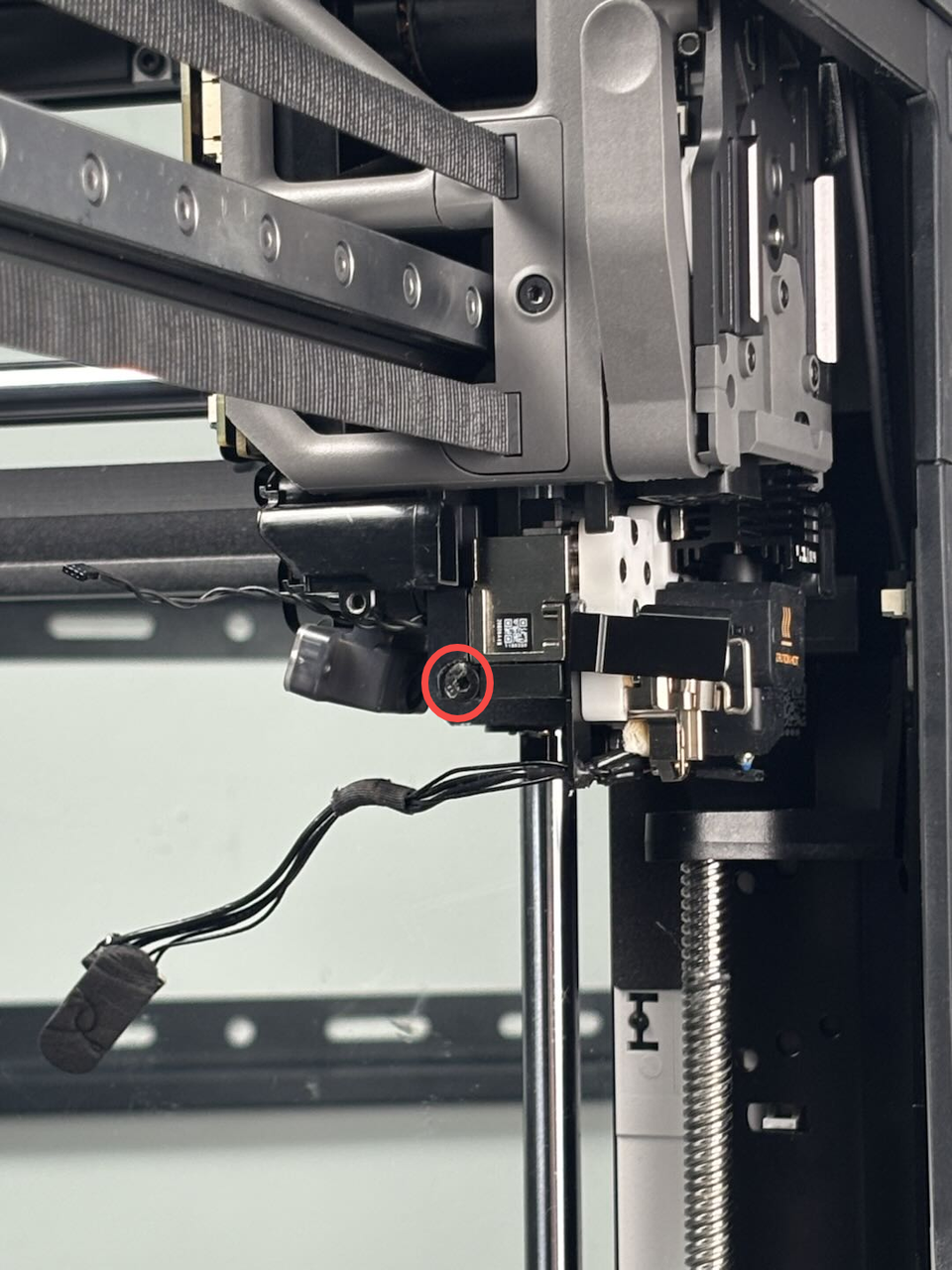

Use una llave Allen H2.0 para retirar el tornillo fijo (BT2x6). Tenga en cuenta que, para garantizar la fiabilidad de transporte y consistencia de instalación, la fábrica aplica algo de pegamento al montar la bobina de corriente de eddy izquierda. Por lo tanto, después de retirar el tornillo, es posible que deba aplicar un poco de fuerza para sacar la bobina de corriente de eddy izquierda desde el lado. Al instalar la nueva bobina de corriente de eddy, no es necesario aplicar pegamento.
Instalación del Sensor de Eddy de Boquilla Izquierda
Paso 1: Instalar el Sensor de Eddy de Boquilla Izquierda

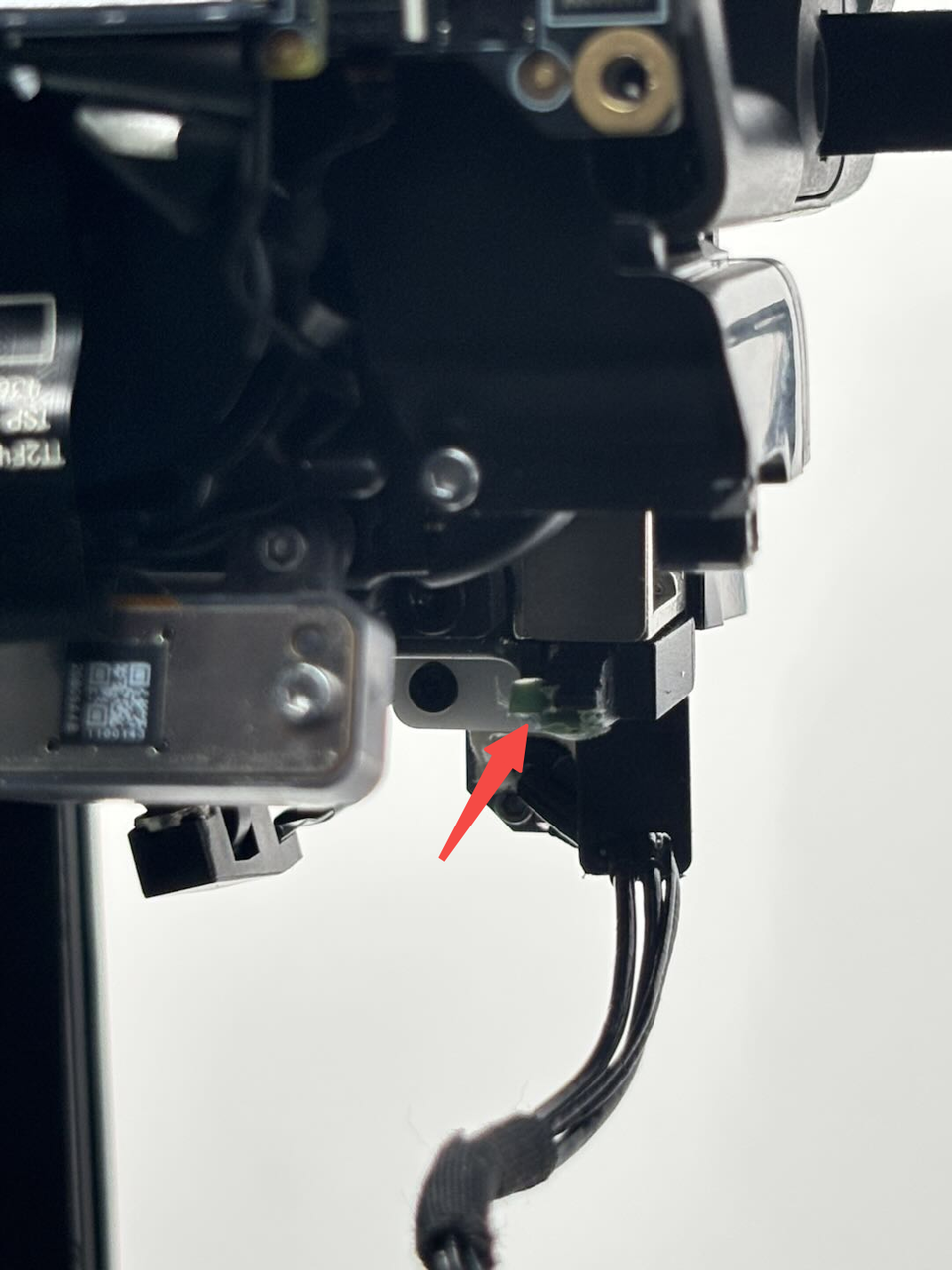

Dado que el adhesivo residual en el cabezal podría afectar la precisión de instalación del sensor de eddy de boquilla izquierda, puede usar primero una espátula para retirar cualquier adhesivo restante (el adhesivo aparece de color verde).
Inserte el nuevo sensor de eddy de boquilla izquierda en el cabezal, luego use una llave Allen H2.0 para ajustar el tornillo sin apretarlo completamente. Prepare una hoja A4 de papel y dóblela por la mitad.
La brecha entre el sensor de eddy de boquilla izquierda y el deslizador de elevación debe ser aproximadamente 0.2 mm, que es aproximadamente el grosor de una hoja A4 doblada.

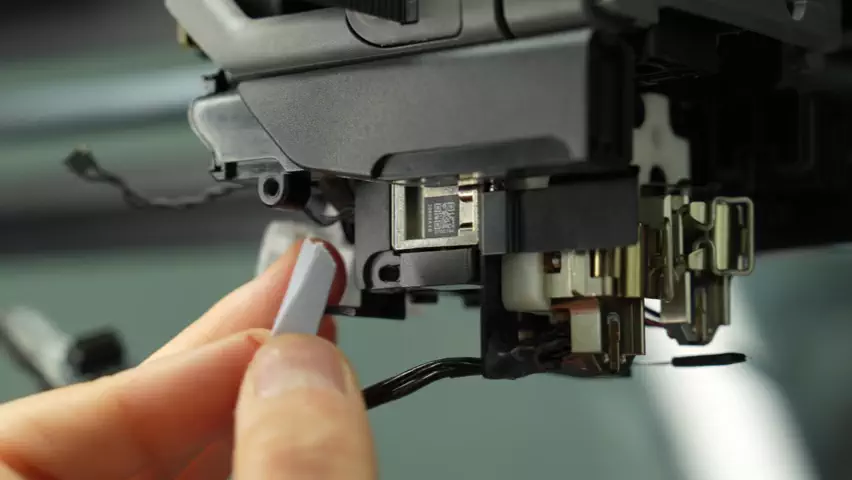

A continuación, inserte el papel A4 doblado entre el sensor de eddy de la boquilla izquierda y el deslizador de elevación. Sostenga el sensor con la mano y tire suavemente del papel para verificar que se deslice con facilidad (debe haber ligera resistencia, pero debe ser fácil de retirar). Si el movimiento es adecuado, utilice una llave Allen H2.0 para apretar completamente el tornillo.
Mientras aprieta el tornillo, mantenga la mano firme sobre el sensor para evitar desalineaciones. Una vez asegurado el tornillo, retire el papel A4.
Pase el cable del sensor de eddy de la boquilla izquierda por la pequeña ranura de cable primero. Alinee el conector con el lado metálico hacia arriba y enchufe plano en el puerto de la placa TH. Luego, asegúrelo con cinta adhesiva.
https://cms.bblmw.com/_e10d2a0e07.mp4
La conexión del conjunto de calentamiento del hotend izquierdo se organizará e instalará en el Paso 4 – Instalar la placa de conexión del extrusor.
Paso 2. Instalar el soporte magnético del bloque de boquilla
Alinee el soporte magnético del bloque de boquilla con los agujeros de tornillo, luego utilice una llave Allen H2.0 para apretar los dos tornillos de fijación:
Paso 3. Instalar el conducto de aire del ventilador del hotend izquierdo y el hotend izquierdo
Vuelva a colocar el conducto de aire del ventilador del hotend izquierdo y fíjelo con una llave Allen H1.5 apretando un tornillo de fijación. Luego, reinstale el hotend izquierdo, fije las abrazaderas en su lugar y repositione la funda de silicona del hotend.
Paso 4. Instalar la placa de conexión del extrusor
Siga el Paso 4- Paso 5 de la sección de instalación en esta guía wiki para reinstalar la placa de conexión del extrusor:
Reemplazar placa de conexión del extrusor H2D/placa TH/cable FPC
Reemplazar el sensor de eddy de la boquilla derecha
Retirar el sensor de eddy de la boquilla derecha
Paso 1: Retirar la guía de filamento del extrusor dual
Para facilitar la retirada del sensor de eddy de la boquilla derecha, consulte primero esta guía wiki para retirar la guía de filamento del extrusor dual:
Reemplazar guía de filamento del extrusor dual H2D
Paso 2: Retirar la placa de conexión del extrusor
Consulte esta guía wiki para retirar la placa de conexión del extrusor:
Reemplazar placa de conexión del extrusor H2D/placa TH/cable FPC
Paso 3: Retirar el sensor de eddy de la boquilla derecha

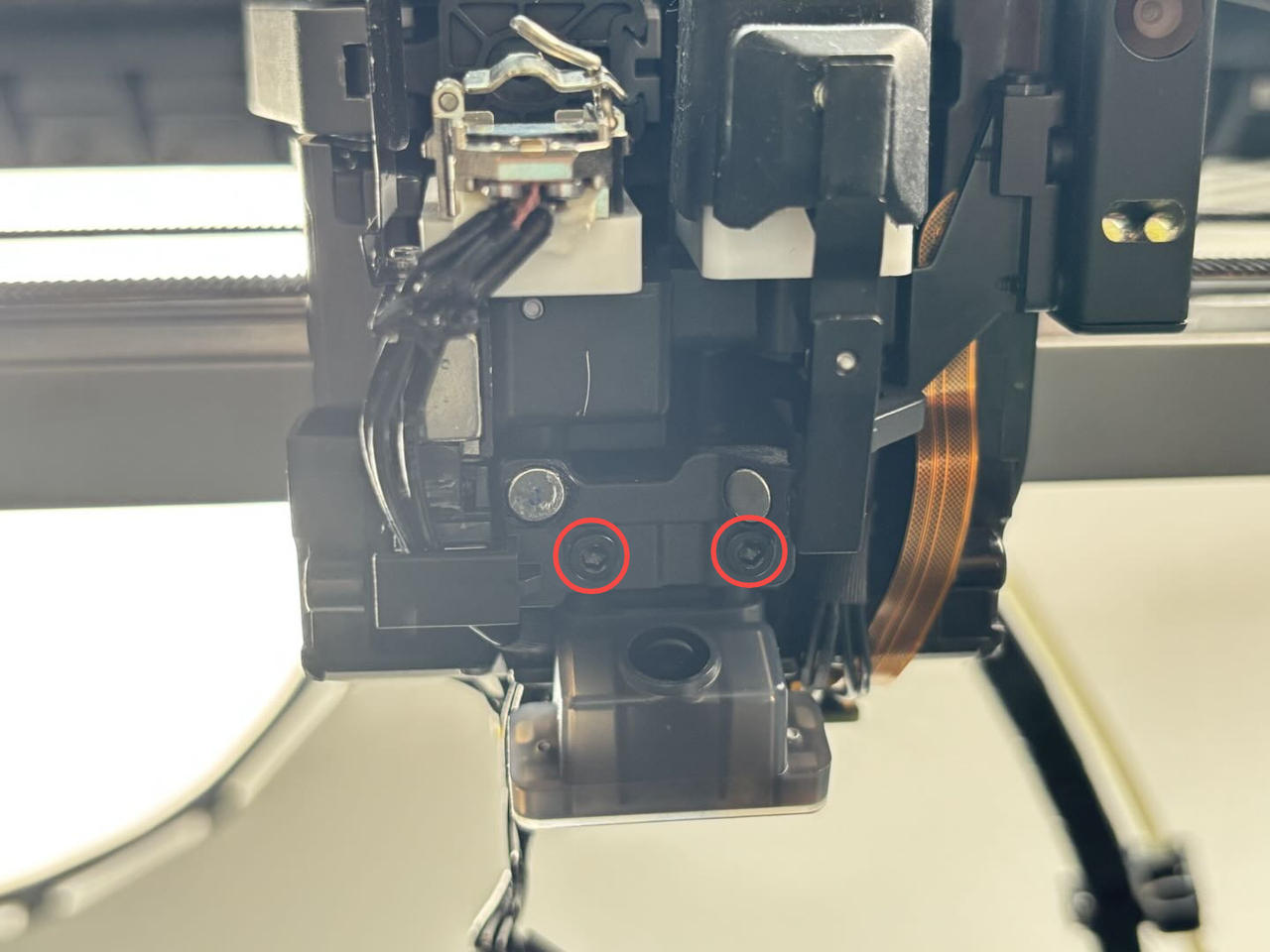

Utilice una llave Allen H2.0 para retirar los dos tornillos guía y extraiga la guía. Luego, utilice una llave Allen H1.5 para retirar los dos tornillos que fijan el sensor de eddy de la boquilla derecha.
Retire la cinta que cubre el conector del sensor de eddy de la boquilla derecha, luego empuje el conector plano a lo largo de su plano para desconectarlo.
El conector del sensor de eddy de la boquilla derecha está fijado en las abrazaderas del cable del ventilador de enfriamiento del hotend. Para retirarlo:
- Primero, libere el cable de ambas abrazaderas izquierda y derecha;
- Luego, extraiga el cable del cabezal.
En el lado derecho, hay dos abrazaderas de cable: una más grande (indicada por la flecha inferior), que gestiona los cables del conjunto de calentamiento del hotend izquierdo, y una más pequeña (indicada por la flecha superior) que organiza los conectores de los cables del sensor de eddy de la boquilla izquierda, sensor de eddy de la boquilla derecha y sensor Hall de elevación.
Puede retirar el cable del conjunto de calentamiento del hotend izquierdo de la abrazadera grande, luego extraer el cable del sensor de eddy de la boquilla derecha de su abrazadera, y retirar suavemente el cable FPC de la cámara de la boquilla de la cubierta del motor de elevación, permitiendo que el cable del sensor de eddy de la boquilla derecha pase debajo.
Desconecte el cable del conjunto de calentamiento del hotend derecho de la placa TH, retire el cable del conjunto de calentamiento del hotend derecho de la hebilla de cable, puede empujar el cable un poco hacia atrás, retire los cables uno por uno de la hebilla de cable, luego retire el cable del sensor de eddy de la boquilla derecha de la hebilla de cable y extraiga el sensor de eddy de la boquilla derecha.
Instalar el sensor de eddy de la boquilla derecha
Paso 1: Instalar el sensor de eddy de la boquilla derecha
Pase el conector del nuevo sensor de eddy de la boquilla derecha por el pequeño agujero del extrusor, luego alinee el sensor de eddy de la boquilla derecha con el agujero de tornillo y apriete los dos tornillos de fijación con una llave Allen H1.5. Luego alinee la guía con el agujero de tornillo del extrusor y apriete los dos tornillos de fijación con una llave Allen H2.0.

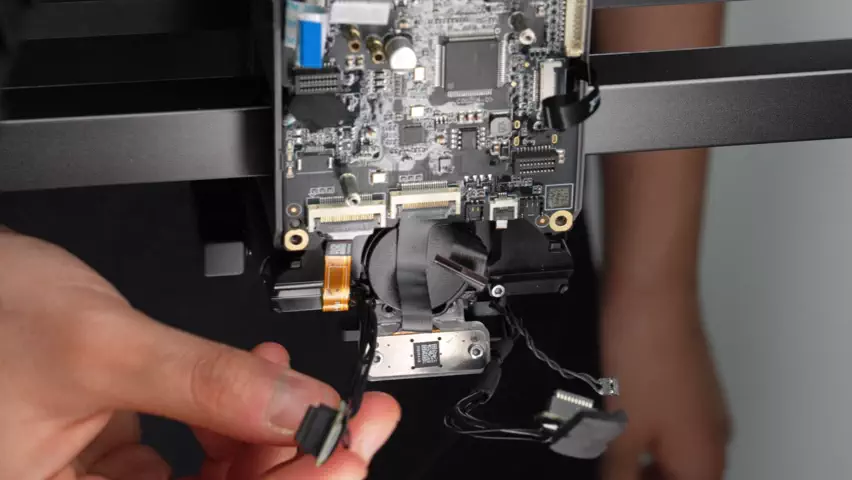

Primero, inserte el cable del sensor de eddy de la boquilla derecha en la hebilla de cable izquierda, luego inserte el conector del conjunto de calentamiento del hotend derecho en la hebilla de cable, y luego pase el cable del sensor de eddy de la boquilla derecha debajo del conector de la cámara de boquilla e inserte debajo de la cubierta del motor de elevación;
Inserte el cable del sensor de eddy de la boquilla derecha en la pequeña hebilla de cable interior, luego inserte el conector del conjunto de calentamiento del hotend izquierdo en la hebilla de cable grande, presione la superficie metálica del conector del sensor de eddy de la boquilla derecha hacia arriba en la interfaz de la placa TH, y vuelva a colocar la cinta.
Paso 2: Instalar la placa de conexión del extrusor
Consulte esta guía wiki para instalar la placa de conexión del extrusor:
Reemplazar placa de conexión del extrusor H2D/placa TH/cable FPC
Paso 3: Instalar la guía de filamento del extrusor dual
Consulte esta guía wiki para instalar la guía de filamento del extrusor dual:
Reemplazar guía de filamento del extrusor dual H2D
Verificar la funcionalidad
Encienda la impresora y estará lista para imprimir.
Notas finales
Esperamos que la guía detallada proporcionada haya sido útil e informativa.
Si esta guía no resuelve su problema, envíe un ticket técnico, responderemos sus preguntas y brindaremos asistencia.
Si tiene sugerencias o comentarios sobre esta wiki, por favor deje un mensaje en el área de comentarios. ¡Gracias por su apoyo y atención!
