Nota: Esta página utiliza la máquina H2D como ejemplo. Los pasos de reemplazo son exactamente los mismos para H2S y H2C.

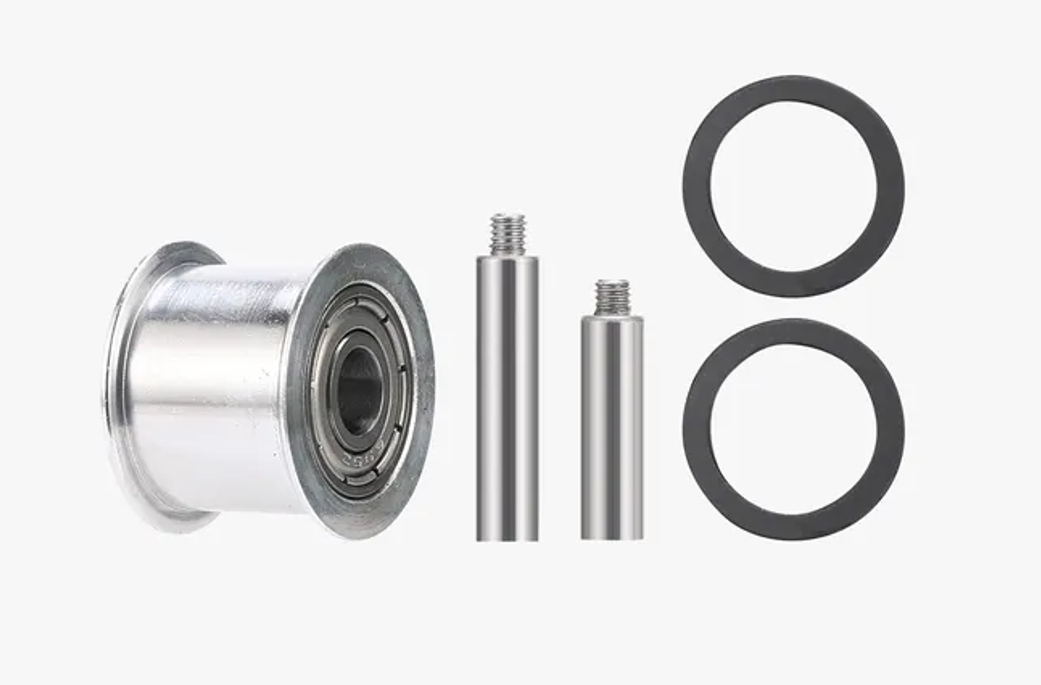

Contenido del Kit

Compatible con la serie H2 (H2D, H2S y H2C). El kit de polea de idler regular incluye:

  • Polea de idler regular ×1

  • Eje de idler ×1 (largo)

  • Eje de idler tensador ×1 (corto)

  • Junta de grafito ×2

Modelos compatibles

H2D, H2S, H2C, H2D Pro

Cuándo reemplazar

  • Ruido anormal proveniente de la polea de idler regular

  • La polea o su eje están dañados

Herramientas requeridas

  • Destornillador hexagonal H2.0

  • Destornillador hexagonal H1.5

Levantar el marco superior de la cubierta

Paso 1. Retirar el panel trasero

Retire 11 tornillos autoatornillantes de chapa (ST3×6) y 12 tornillos autoatornillantes plásticos (BT3×8).

Se recomienda fuertemente preparar dos recipientes pequeños de antemano para separar los dos tipos de tornillos y evitar confusiones.

  1. Utilice un destornillador hexagonal H2.0 para retirar los 11 × ST3×6 (círculos rojos en la imagen siguiente).

  2. Utilice un destornillador hexagonal H2.0 para retirar los 12 × BT3×8 (rectángulos verdes en la imagen siguiente).

  3. El marcador amarillo indica los tornillos de fijación para el carrete externo (M3×12).

  1. Presione el acoplamiento neumático para eliminar interferencias, luego incline ligeramente el panel trasero hacia atrás y levántelo.

Para instrucciones detalladas, consulte Reemplazar panel trasero de la serie H2 .

Paso 2. Panel derecho H2S

  1. Abra la ranura en la banda de silicona y retire los dos tornillos ST3×3 con un destornillador hexagonal H2.0.

Si la ranura es difícil de abrir, utilice el mango/brazo corto del destornillador para abrirla suavemente. Evite rayar el panel.

  1. Desde el interior del panel, retire los dos tornillos BT3×8 con un destornillador hexagonal H2.0.

  1. Retire el tornillo BT3×8 que fija la viga transversal al lateral.

  1. Agarre el borde trasero del panel derecho con ambas manos y tire hacia afuera para liberar el clip trasero. Luego libere el clip superior y el clip lateral de la puerta en secuencia.

Consejo: Puede utilizar un destornillador H2.0 como palanca para ayudar a liberar el clip superior.

Para más detalles, consulte Reemplazar panel izquierdo/derecho H2S

Paso 3. Retirar el panel izquierdo y la puerta frontal

  1. Utilice un destornillador hexagonal H2.0 para retirar los cuatro tornillos de la puerta (M3×3, diámetro de tuerca 10 mm), dos en la parte superior y dos en la inferior. Sostenga el vidrio con una mano y levante la puerta.

Sostenga la puerta frontal con seguridad para evitar que caiga.

  1. Un tornillo de panel está detrás del ventilador auxiliar de capa, por lo que retire el ventilador primero. El ventilador está sujeto por dos remaches de goma superiores y dos tornillos inferiores. Retire los dos tornillos BT3×16 inferiores con un destornillador hexagonal H2.0, luego tire el ventilador hacia afuera para liberar los dos remaches de goma. Coloque el ventilador en la cama caliente; no lo desconecte de la placa MC.

  1. Utilice un destornillador hexagonal H2.0 para retirar dos tornillos BT3×8 en el marco superior y un tornillo BT3×8 en la viga transversal.
  1. Dos tornillos M3×3 están fijados a la columna frontal y ocultos debajo de la banda de silicona. Abra la banda en el corte para exponer y retirar los tornillos.

Para más detalles, consulte Reemplazar panel izquierdo/derecho H2S

Paso 4. Retirar los topes del cortador de filamento

Retire los cuatro tornillos que fijan los topes del cortador de filamento utilizando un destornillador hexagonal H2.0 (círculos rojos: BT2.6×8; cuadrados azules: M2.5×5).

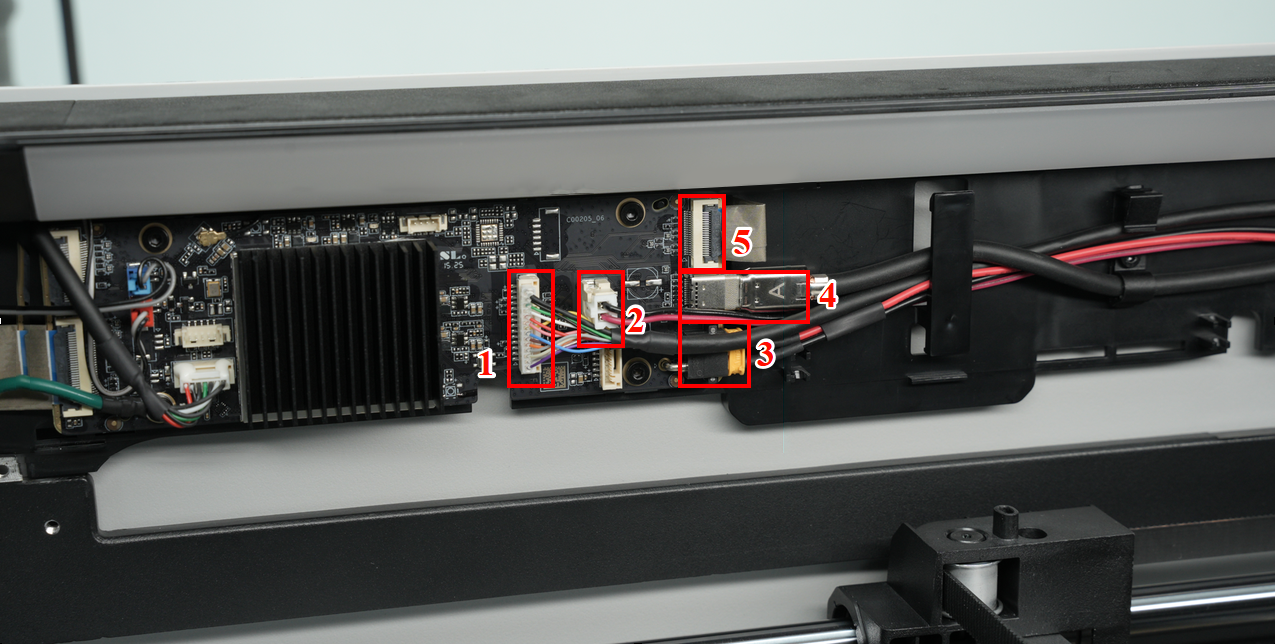

Paso 5. Desconectar los cables de la placa AP

Desconecte lo siguiente (consulte las llamadas numeradas):

  • Cable de comunicación MMC-AP (N.º 1)
  • Cable de alimentación MC–AP (N.º 2)
  • Conector de cámara de vista en vivo (N.º 3)
  • Cable USB-C (N.º 4)
  • Cable de alimentación de la placa TH (N.º 5)

Paso 6. Desconectar el sensor Hall de la columna frontal

En la columna junto al botón Iniciar/Pausa, desconecte el conector del sensor Hall para evitar tirar de él durante los pasos posteriores.

Paso 7. Retirar la cinta de acetato de la columna frontal

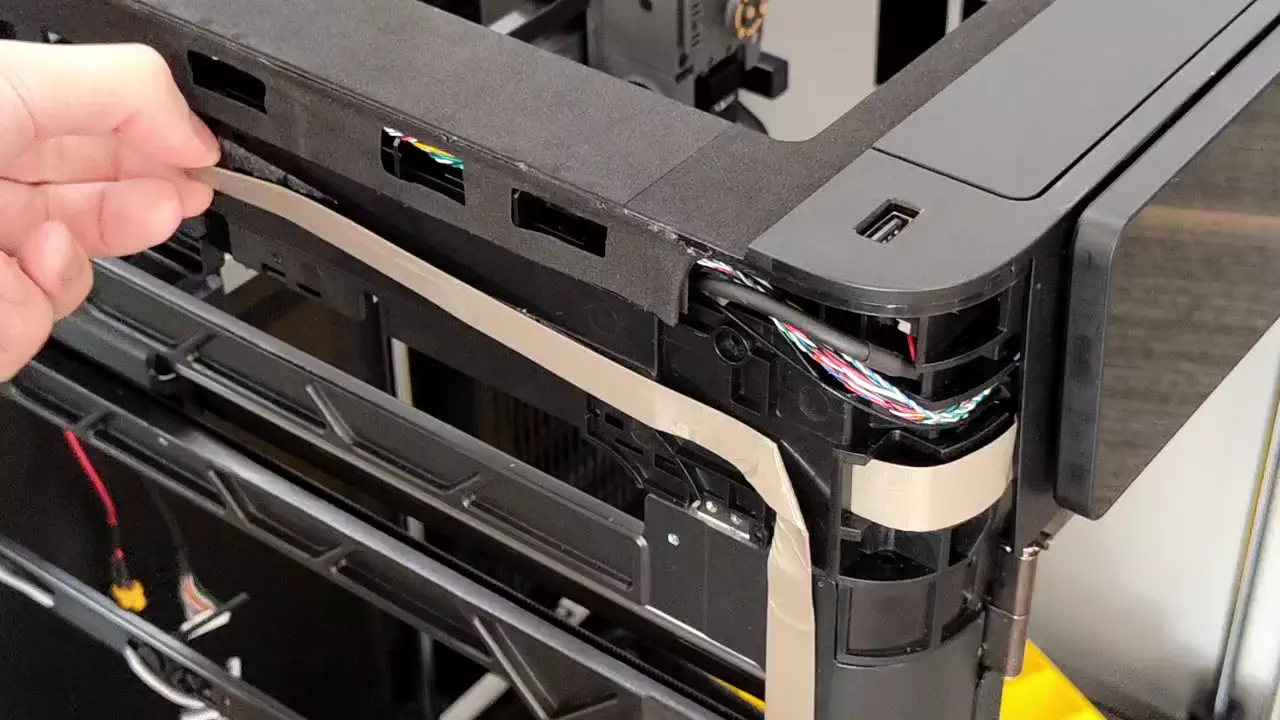

Retire la cinta de acetato en la parte inferior del lado Iniciar/Pausa, enderece el haz de cables y deje algo de holgura para los siguientes pasos.

Paso 8. Liberar el cable FFC de la cámara de vista en vivo en el lateral

En el lado del panel de puerto USB, localice la cinta de retención FFC de la cámara de vista en vivo y retirela con cuidado para liberar el cable.

Paso 9. Liberar el pasador de cable

Liberar el pasador de cable (ubicado junto al buffer de filamento) para evitar interferencias con los procedimientos siguientes.

Paso 10. Levantar el marco superior de la cubierta

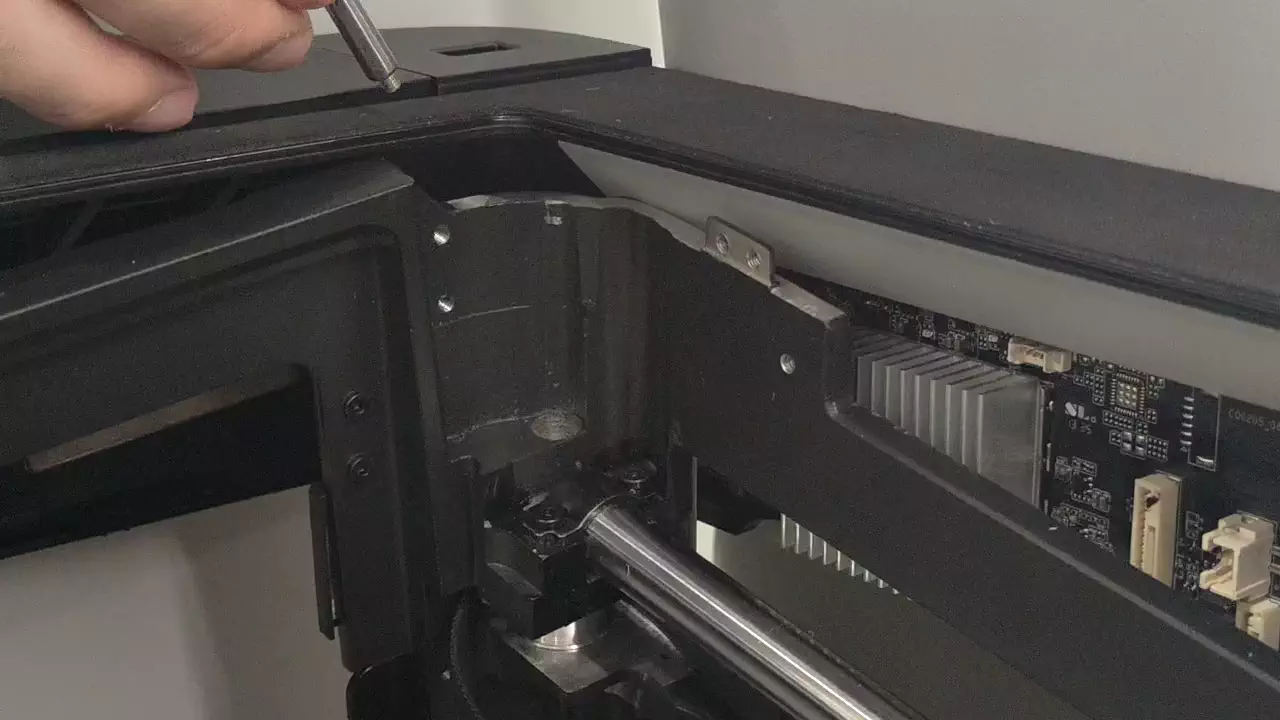

  1. Utilice un destornillador hexagonal H2.0 para retirar los ocho tornillos de fijación (M3x10), dos tornillos por columna;

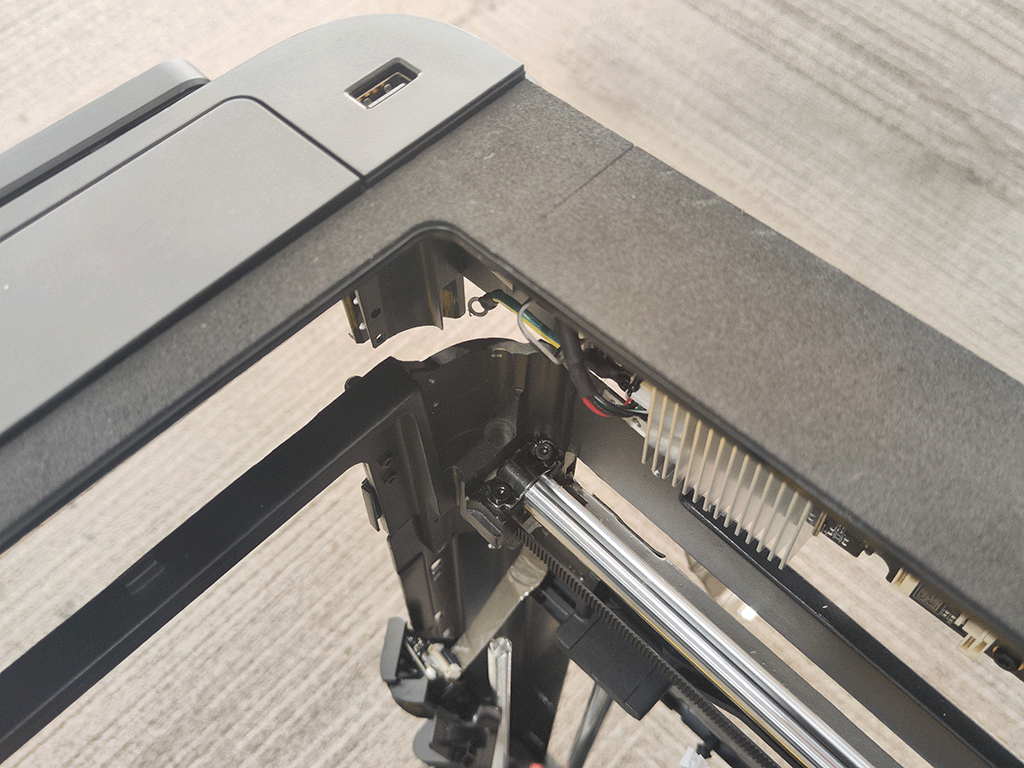

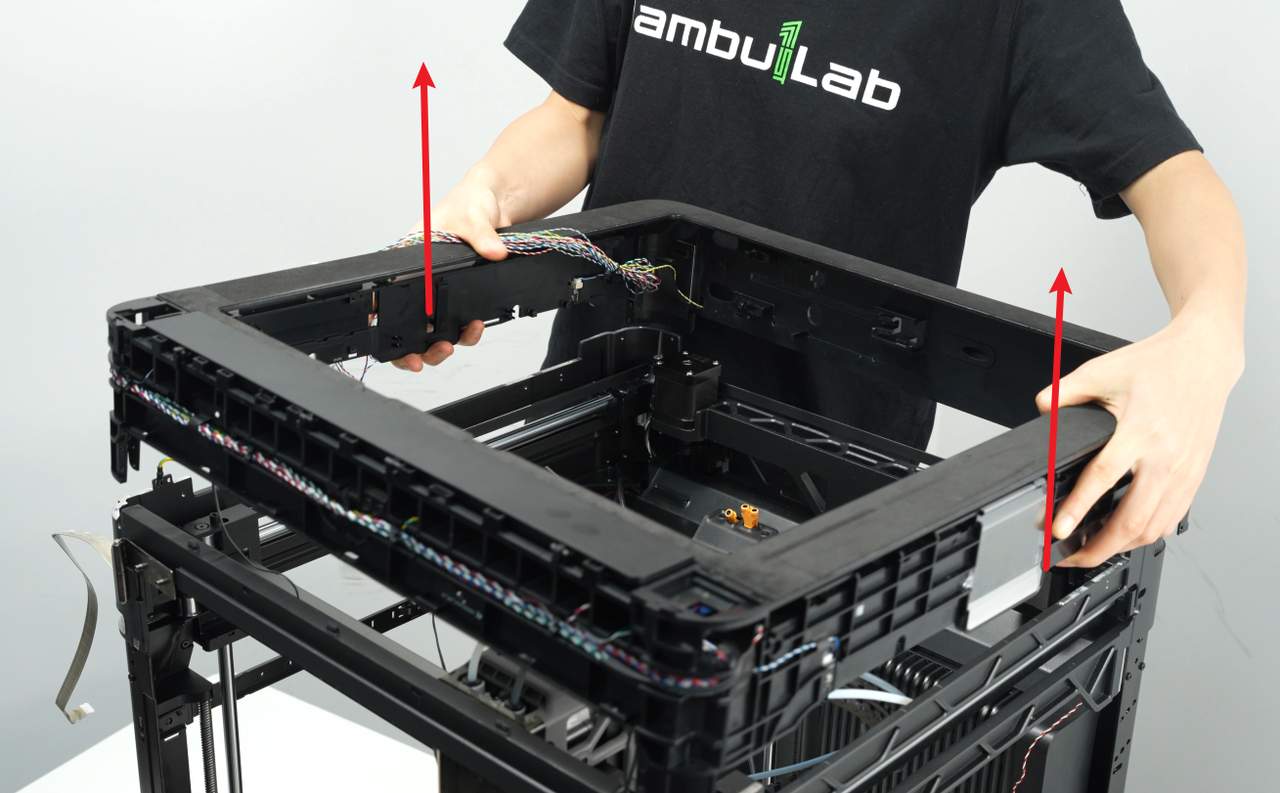

  1. Levante ligeramente el marco superior de la cubierta y desplácelo lejos del lado de la polea para crear espacio de trabajo para el tornillo del eje de idler.

Recordatorio: No es necesario levantar completamente la cubierta—solo el espacio suficiente para trabajar es necesario. Tenga cuidado con todos los cables; evite tirar o estirarlos.

Retirar la polea de idler regular

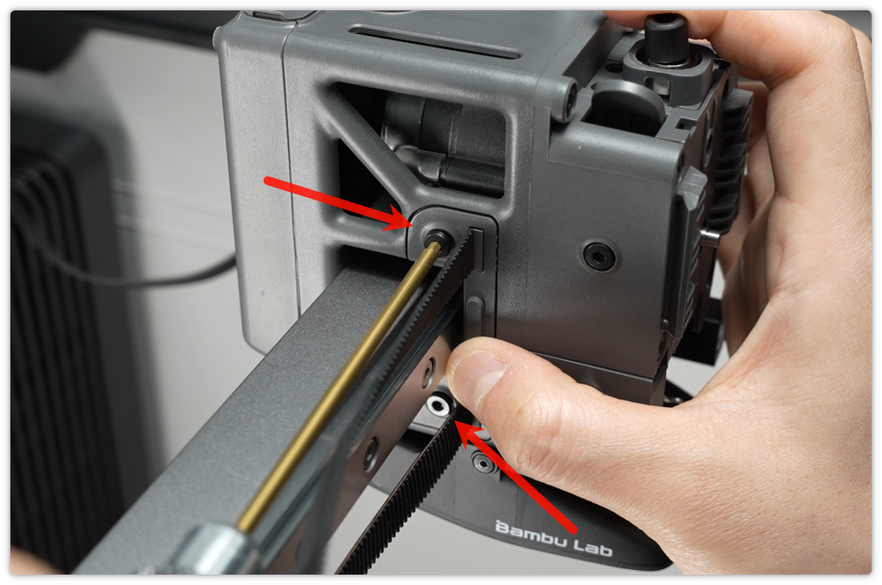

  1. Utilice un destornillador hexagonal H2.0 para retirar los dos tornillos M3×8 del sujetador de correa en un lado del cabezal y libere la correa.

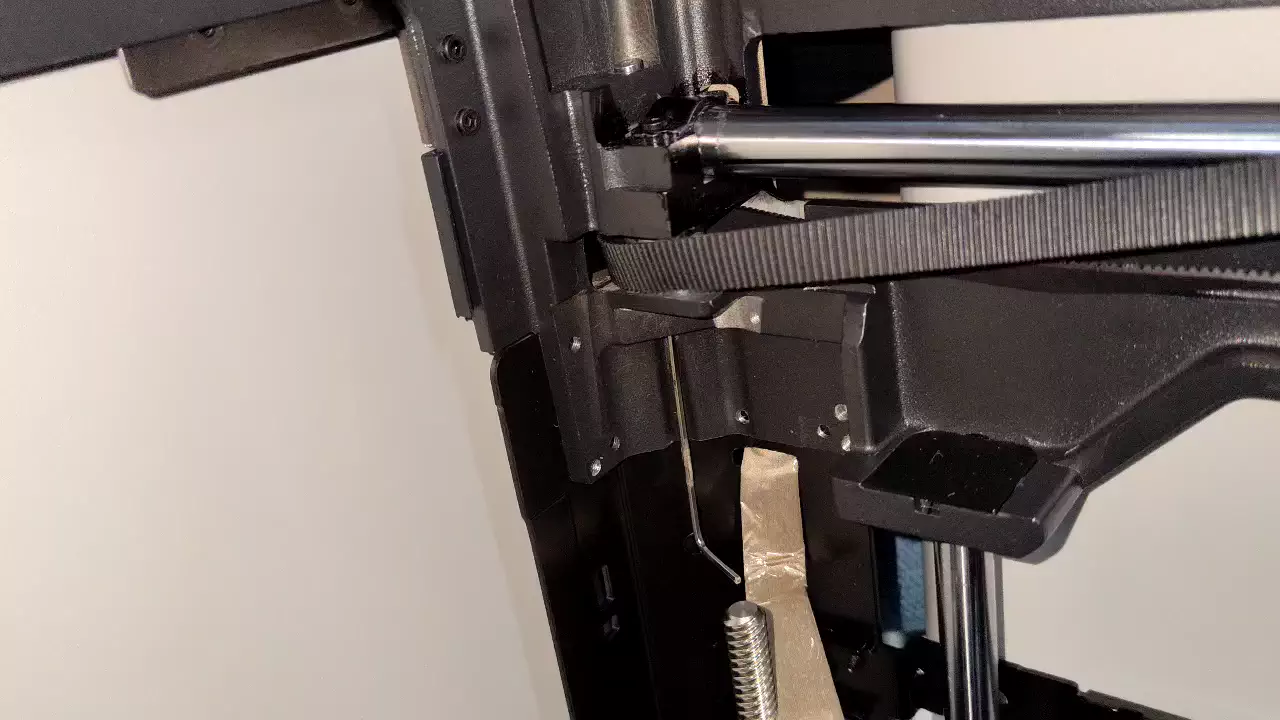

  1. Utilice un destornillador hexagonal H2.0 para desenroscar el eje de idler tanto como sea posible. Luego, mueva suavemente hacia los lados con un pequeño ángulo mientras tira hacia afuera a lo largo del eje.

Nota: Para el lado de profundidad cerca del panel de puerto USB, secuencia sugerida

  1. Comience con el destornillador hexagonal H2.0 para aflojar/desenroscar el eje tanto como sea posible.

  2. Cuando ya no gire / solo quede expuesto un pequeño extremo, retire los dos tornillos M3×6 que fijan la cámara de vista en vivo con un destornillador hexagonal H2.0:

  1. Desplace ligeramente la cámara para liberar el canal. Desde abajo, utilice una varilla rígida más delgada que H1.5 para empujar el eje hacia adelante a lo largo de su eje.

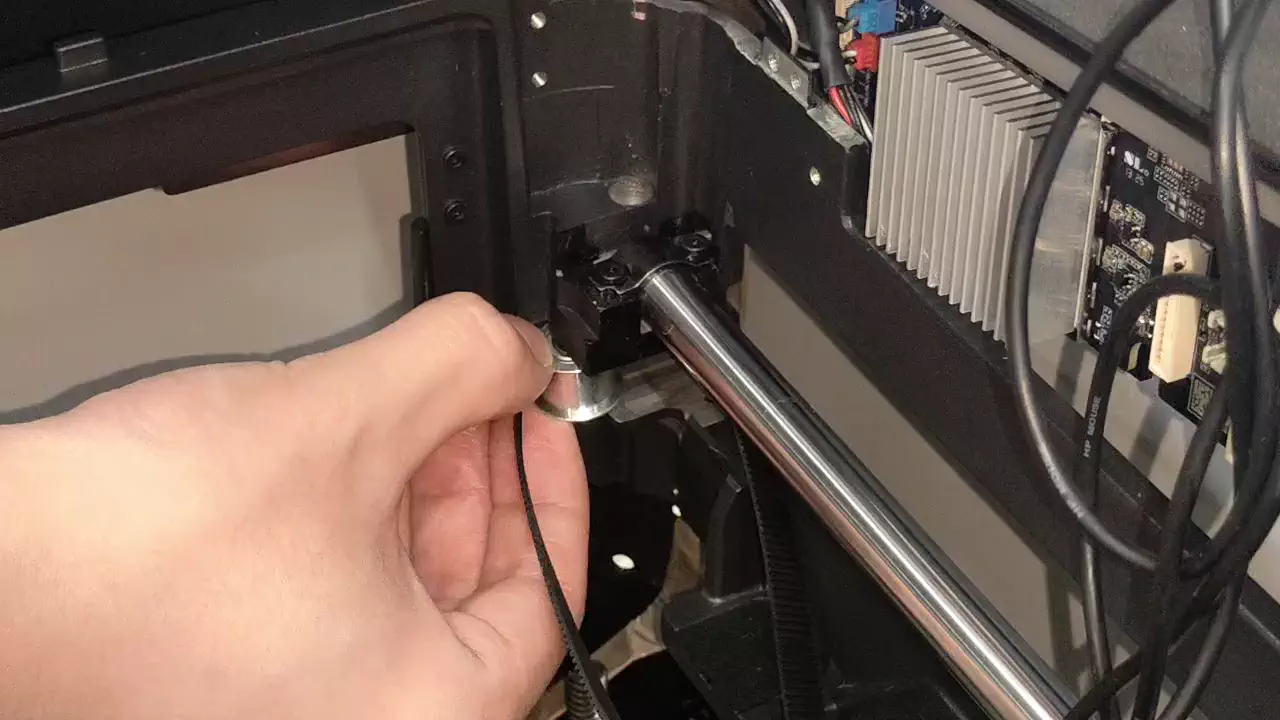

  1. Una vez que el eje esté fuera, sostenga la polea desde el lado y retirela junto con la junta de grafito.

Instalar la nueva polea de idler regular

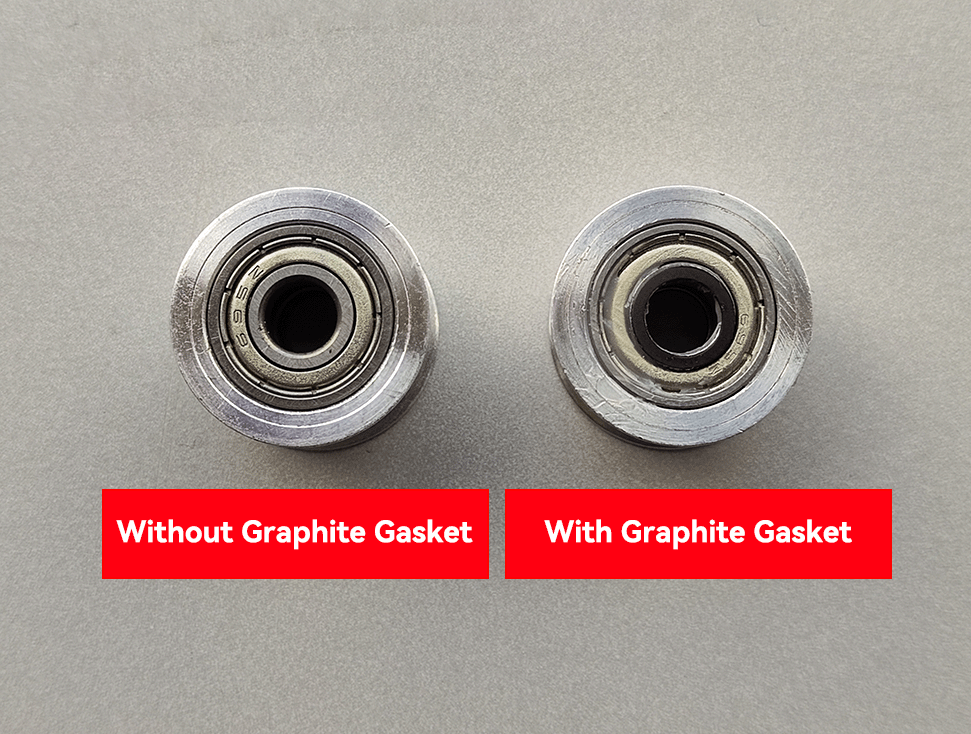

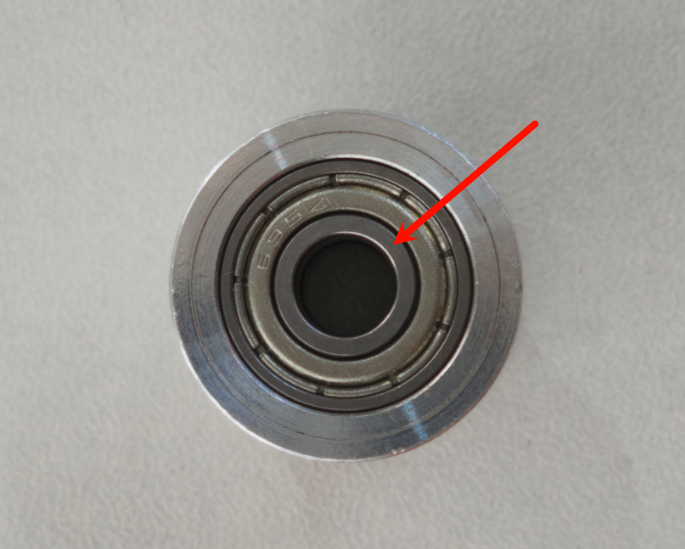

  1. Aplicar una pequeña cantidad de grasa en el carril interno/cara final de la polea. Mantenga el lubricante alejado de la superficie de contacto con la correa. Pegue una junta de grafito en la cara correspondiente de la polea primero para evitar que se deslice durante la colocación. Aplicar grasa en los puntos indicados a continuación:

Nota: Instalar juntas de grafito en ambos lados de la polea.

  1. Coloque la nueva polea de idler regular en el soporte original. Inserte el eje de idler y apriete con un destornillador hexagonal H2.0.

Nota: Tenga cuidado de no dejar caer la junta de grafito durante la inserción.

  1. Vuelva a instalar la abrazadera de la correa en el cabezal y apriete los dos tornillos M3×8 con un destornillador hexagonal de H2.0.

Nota: La correa está tensada. Presione la abrazadera de la correa hacia adentro con la mano mientras aprieta los dos tornillos M3×8 con el destornillador hexagonal de H2.0.

Vuelva a instalar el marco superior de la carcasa

Paso 1. Instale el marco superior de la carcasa

  1. Como se muestra, deslice el marco superior de la carcasa en el marco. Alinee con la trayectoria del cable en la parte trasera-izquierda como referencia, luego bájelo a su posición.

Nota: Antes de bajarlo, asegúrese de que todos los cables estén libres de bordes para evitar que se pinchen los cables.

  1. Use un destornillador hexagonal de H2.0 para apretar los ocho tornillos de fijación (M3x10), dos tornillos por cada pilar;

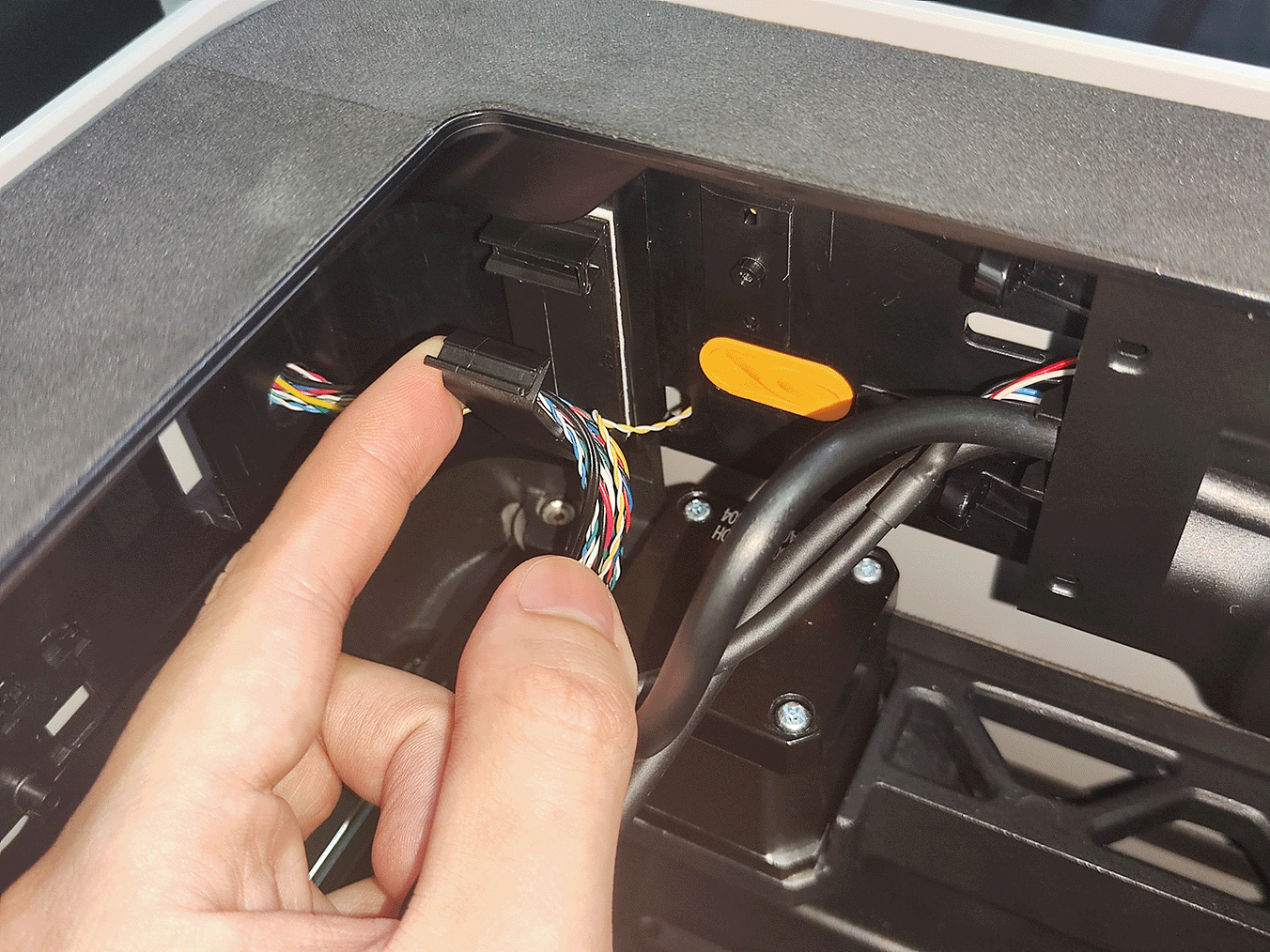

Paso 2. Vuelva a enganchar la lengüeta del cable

Alinee el conector con llave y presione la lengüeta hasta que se bloquee. Realice una prueba de tracción suave para asegurarse de que no se suelte.

Paso 3. Vuelva a colocar la cinta de retención de la cámara de vista en vivo

En el lado de la placa del puerto USB, localice el FFC y presione la cinta de retención hacia abajo siguiendo las marcas originales.

Paso 4. Vuelva a colocar la cinta de acetato en el pilar frontal

Enderece y organice el haz de cables. Recoja cualquier longitud extra de manera ordenada siguiendo la trayectoria original y asegúrela con cinta de acetato.

Paso 5. Vuelva a conectar el sensor Hall del pilar frontal

En el pilar junto al botón Iniciar/Pausa, enchufe el conector del sensor Hall hasta que haga clic y quede seguro. Asegúrese de que no se suelte posteriormente.

Paso 6. Vuelva a conectar los cables de la placa AP

Conecte en este orden (consulte las indicaciones numeradas):

  • Cable de comunicación MMC-AP (N.º 1)
  • Cable de alimentación MC–AP (N.º 2)
  • Conector de cámara de vista en vivo (N.º 3)
  • Cable USB-C (N.º 4)
  • Cable de alimentación de la placa TH (N.º 5)

Paso 7. Vuelva a instalar los tope del cortador de filamento, paneles laterales, puerta frontal y panel trasero

Siga Reemplazar marco superior de carcasa H2S, e instale los tope del cortador de filamento, paneles laterales, puerta frontal y panel trasero.

Ajuste de tensión de la correa

  1. Afloje los 4 tornillos del tensador de correa. Afloje el tornillo 1-2 vueltas; no lo retire.

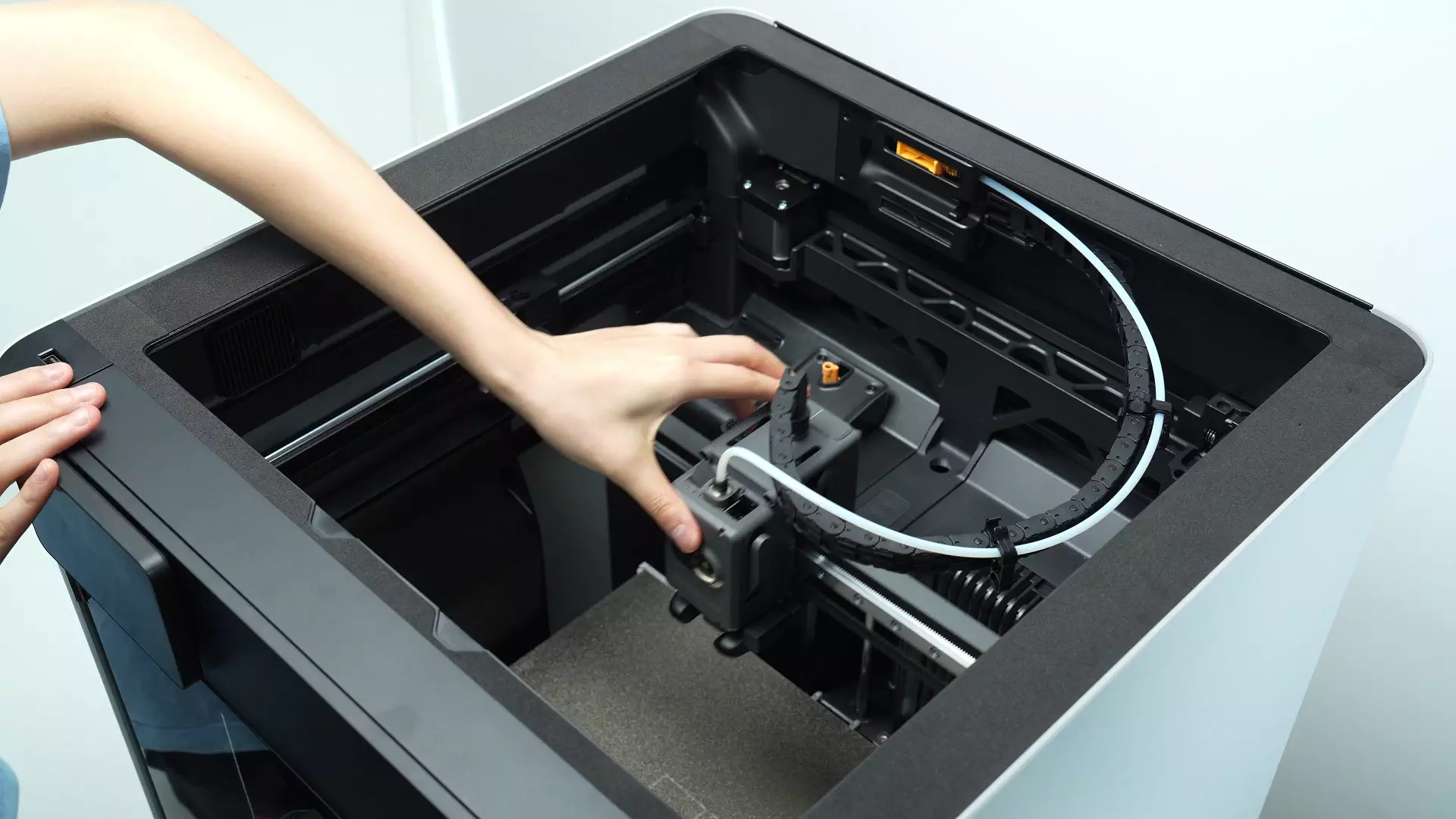

  1. Mueva suavemente el cabezal hacia adelante y atrás varias veces, y finalmente muévalo hasta el extremo trasero de la impresora.

  1. Apriete nuevamente los 4 tornillos. El sistema de resorte del tensador ajustará la correa a la tensión correcta.

IMPORTANTE: NO sobretorquen los tornillos del ajuste de tensión de la correa. Hacerlo puede causar daños y no proporcionará mejores resultados. Simplemente aprieten ambos tornillos como cualquier otro tornillo y no sobretorquen.

  1. Después de completar la operación de ajuste de tensión de la correa, es necesario recalibrar la identificación de frecuencia resonante para registrar las nuevas características de resonancia del equipo. La impresora se puede calibrar desde la pantalla o Bambu Studio.
