Recordatorio Importante
Al retirar la carcasa del láser, debe desconectar el conector del indicador LED. Durante la retirada, sostenga la base del conector y levántelo verticalmente alejándolo de la PCB para desbloquearlo, o utilice herramientas como una llave Allen H2.0 o pinzas planas para ayudar en el desbloqueo. No aplique fuerza en dirección horizontal para evitar dañar el conector.
Método de Mantenimiento
Limpie periódicamente el humo y el polvo acumulados en el disipador de calor y el ventilador con un cepillo. Además, limpie el sensor de llama en el extremo frontal del módulo láser y la lente láser utilizando alcohol y tela no tejida. Al limpiar las cámaras, tenga en cuenta que solo debe usar una pequeña cantidad de alcohol y exprimir ligeramente la tela no tejida para secarla antes de limpiar, evitando que el alcohol se filtre en la carcasa plástica.
Frecuencia de Mantenimiento
H2D puede evaluar el nivel de contaminación de la impresora según el tipo y duración de las tareas láser, y proporcionar recordatorios correspondientes de limpieza y mantenimiento (esta función no está soportada en el firmware de fábrica y las versiones compatibles se anunciarán posteriormente). Asegúrese de mantener y limpiar el módulo láser según lo requerido. El incumplimiento puede causar daños en la máquina y generar riesgos de seguridad.
Se recomienda usar un cepillo para limpiar simplemente los residuos y el polvo en la superficie exterior después de cada tarea láser. Cuando la impresora muestre una ventana de limpieza y mantenimiento, retire la cubierta superior del módulo láser y limpie el polvo en la superficie del ventilador y el disipador de calor debajo del ventilador. Utilice una herramienta de liberación rápida para retirar la boquilla de asistencia de aire y limpiar la lente láser.
Video de Mantenimiento
Páginas Relacionadas
-
Recomendaciones regulares de limpieza y mantenimiento para H2D
-
Recomendaciones de mantenimiento regular para módulo láser de 10W

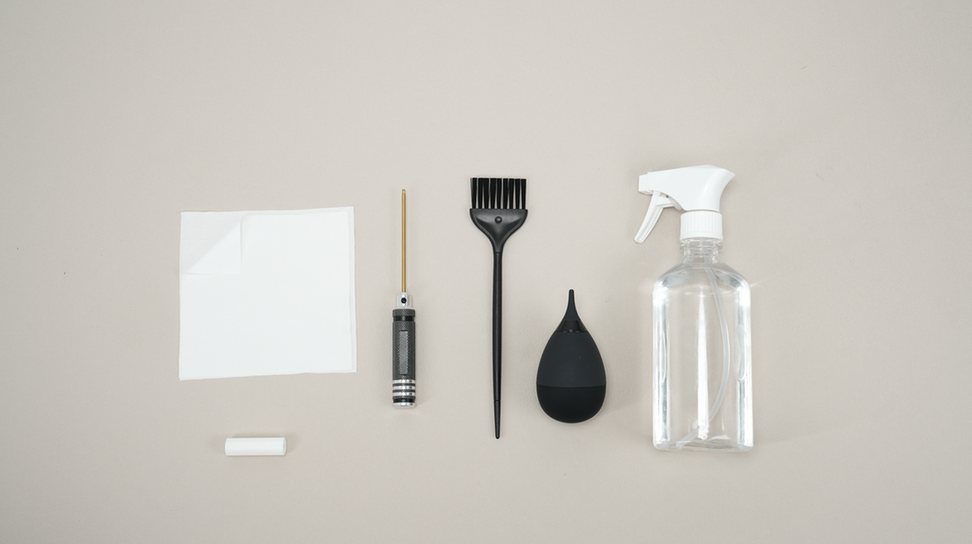

Herramientas Necesarias
-
Llave Allen H2.0 o H2.5
-
Tela no tejida
-
Cepillo
-
Soplador
-
Agentes de limpieza
-
Herramienta para retirar la boquilla de asistencia de aire (archivo interno de modelo de la impresora)
Especificaciones de Tornillos
-
M2.5x5 * 8
-
M2.5x32 * 4
Pasos de Mantenimiento
Paso 1. Limpieza del lado exterior de la cubierta superior
Utilice un cepillo para limpiar el polvo de la cubierta desde múltiples ángulos, asegurando una limpieza exhaustiva. Si hay una cantidad significativa de polvo alrededor del módulo láser, puede limpiarlo primero con una tela no tejida ligeramente humedecida con alcohol. Este paso también se incluirá en el proceso de limpieza posterior.
Paso 2. Retirar la cubierta superior del módulo láser

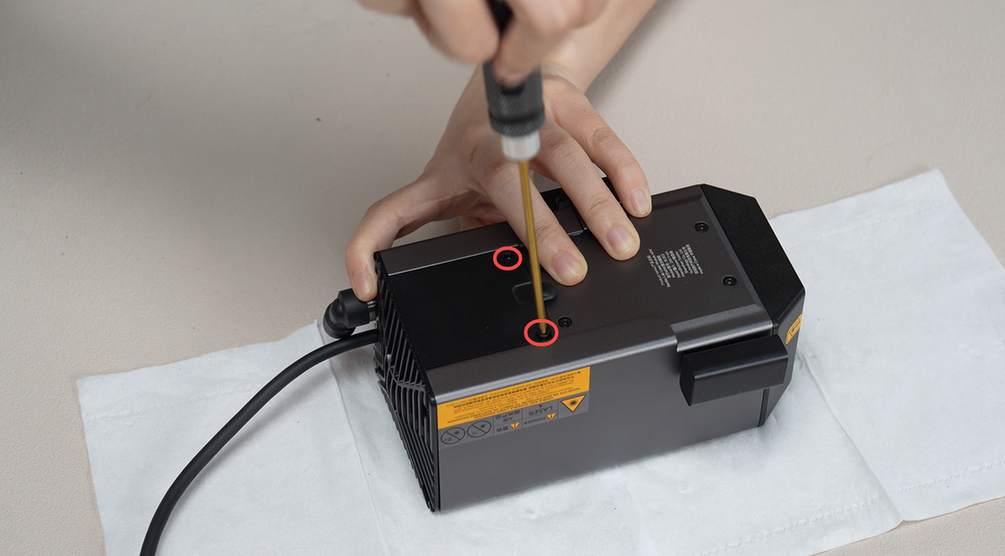

Retire un total de seis tornillos (M2.5x32 * 2, M2.5x5 * 4) de la parte frontal y lateral de la cubierta, luego retire la cubierta.
Paso 3. Limpieza del ventilador
Afloje la hebilla del cable de conexión y afloje el cable de conexión. Luego, utilice un cepillo para limpiar el polvo del ventilador y el cable de conexión. Al limpiar el ventilador, gire el ventilador mientras limpia para asegurar que se elimine todo el polvo de cada pala. Después de eliminar partículas grandes de polvo, puede limpiar el cepillo con alcohol para garantizar un buen efecto de limpieza.
Paso 4. Limpieza de la cubierta superior del módulo láser
Limpie nuevamente la cubierta retirada del módulo láser, eliminando cualquier polvo residual en las ranuras de la cubierta. Luego, voltee la cubierta y limpie el polvo interior.
Paso 5. Retirar la carcasa del módulo láser

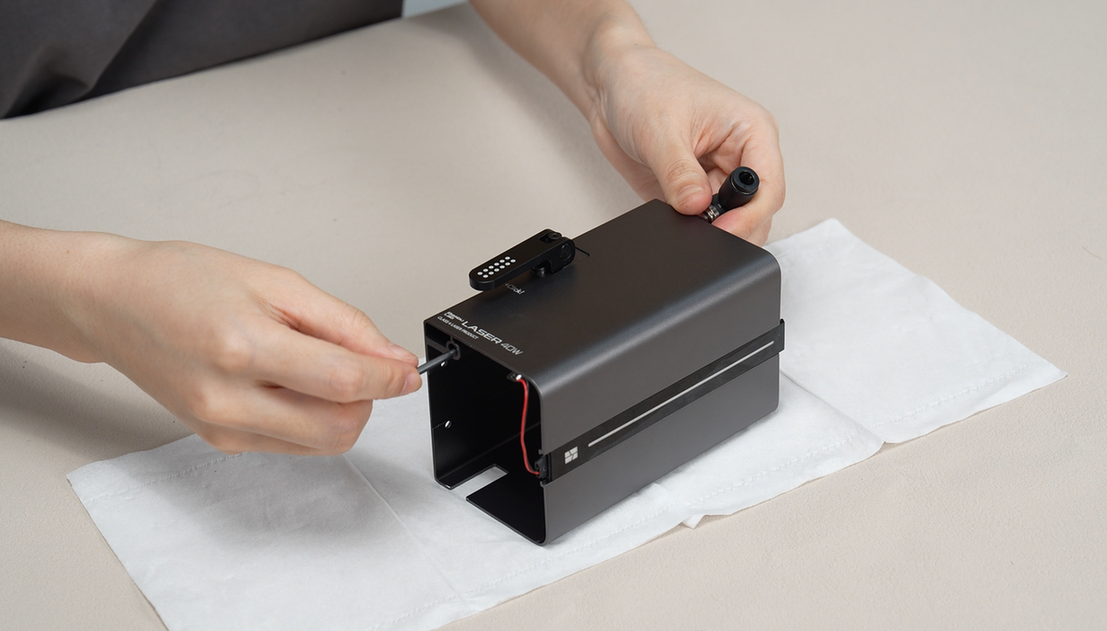

Desenrosque los cuatro tornillos (M2.5x5) en el lateral del módulo láser y retire el clip en la raíz del cable de la carcasa.
Empuje suavemente la carcasa del módulo láser hacia afuera una corta distancia para evitar dañar el conector del cable. Una vez expuesto el primer conector de cable, desconéctelo para retirar suavemente la carcasa.

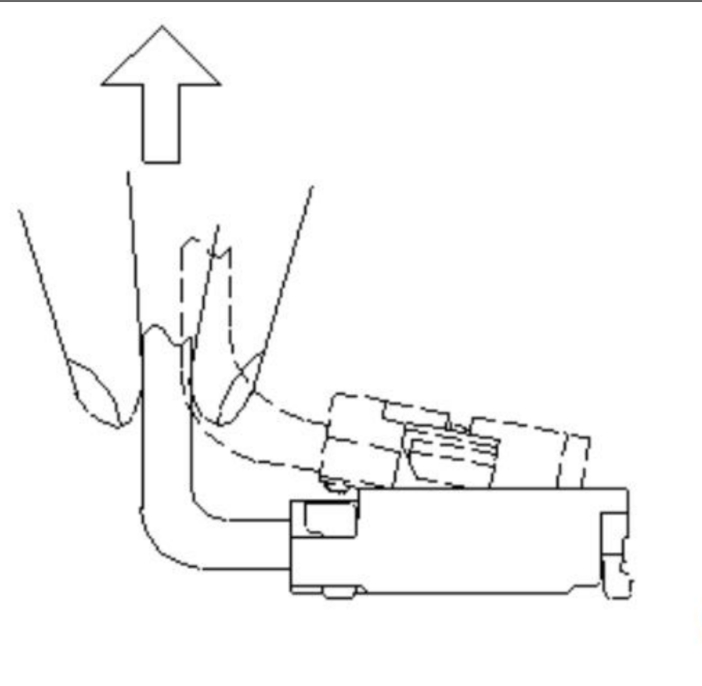

Este conector es muy pequeño. Debe sujetar la base del conector y extraerlo en dirección vertical a lo largo de la PCB. No lo extraiga en dirección horizontal.
Para algunas versiones del módulo láser, el conector de cable en este punto está fijado con pegamento. Al retirarlo, sostenga la base del conector y extraiga verticalmente a lo largo de la PCB. Evite aplicar fuerza horizontal para prevenir dañar el conector. Después de la retirada, el pegamento en el conector puede limpiarse para facilitar instalaciones futuras.
Para otra versión del módulo láser, el conector de cable no está pegado, y el método de retirada es el mismo.
Después de retirar con éxito la carcasa, desenrosque nuevamente el tornillo (M2.5x26) en el ventilador.
Paso 6. Retirar el acoplador del tubo de asistencia de aire (Opcional)
Utilice una llave Allen H2.5 para insertar el acoplador del tubo de asistencia de aire en el agujero correspondiente en el otro extremo de la carcasa, alinearlo con el acoplador del tubo de asistencia de aire, sostener el acoplador y girar la llave Allen para desenroscarlo.
El acoplador del tubo de asistencia de aire generalmente no se obstruye fácilmente con polvo. Si no se siente obstrucción, este paso de limpieza puede omitirse.
Paso 7. Limpieza de la carcasa del módulo láser
Utilice un cepillo para limpiar las paredes internas de la carcasa en los cuatro lados, eliminando cualquier polvo superficial.
Spraye alcohol en el cepillo, luego utilice una tela no tejida para limpiar el cepillo. Utilice el cepillo limpio para limpiar nuevamente las paredes internas de la carcasa en los cuatro lados.
Finalmente, spraye alcohol en la tela no tejida, utilice pinzas para sostener la tela e insertarla en la carcasa para limpiar, asegurando una limpieza exhaustiva de las paredes internas de la carcasa en los cuatro lados.
Paso 8. Limpieza del acoplador del tubo de asistencia de aire (Opcional)
El acoplador del tubo de asistencia de aire generalmente no se obstruye fácilmente con polvo. Si no se siente obstrucción, este paso de limpieza puede omitirse. Spraye alcohol en el cepillo o la tela no tejida, luego limpie el acoplador del tubo de asistencia de aire.
Luego, reinstale el acoplador del tubo de asistencia de aire utilizando una llave Allen H2.5.
Paso 9. Limpieza de la parte trasera del ventilador
Desenrosque los dos tornillos fijos (M2.5x32) en el ventilador y voltee el ventilador.
Limpie el polvo en la parte trasera del ventilador con un cepillo, luego limpie el polvo en la superficie de las aletas del disipador de calor.
Paso 10. Limpieza de las aletas del disipador de calor del módulo láser
Utilice un cepillo para limpiar el polvo en la superficie de las aletas del disipador de calor, luego utilice un soplador para expulsar el polvo dentro del disipador.
Una vez completada la limpieza, vuelva a instalar un tornillo largo (M2.5x32) en cualquiera de los dos agujeros de tornillo más cercanos a la placa de circuito.
Paso 11. Instalar la carcasa del módulo láser
Antes de instalar la carcasa, extraiga el cable dentro de la carcasa hacia afuera para evitar que quede presionado por el módulo láser. Introduzca el conector a través de la carcasa, aplane el cable sobre el módulo láser para evitar que se atasque durante el proceso de instalación.
A continuación, deslice la carcasa a lo largo de la guía hasta una distancia antes del primer conector. Vuelva a insertar el cable en el conector, presiónelo hacia atrás y aplánelo con la mano para ajustar completamente la carcasa en su lugar.
A continuación, apriete los 4 tornillos de fijación (M2.5x5) en el lateral de la carcasa.
Paso 12. Instalar la tapa superior del módulo láser
Vuelva a colocar el cierre de enganche del cable del conector en la pared exterior, presione el cierre con la mano para evitar que el cable del conector se mueva. A continuación, deslice la tapa superior a lo largo de las ranuras en ambos lados y presiónela firmemente en su lugar.
Apretar los dos tornillos de fijación (M2.5x5) en el lateral de la tapa superior.

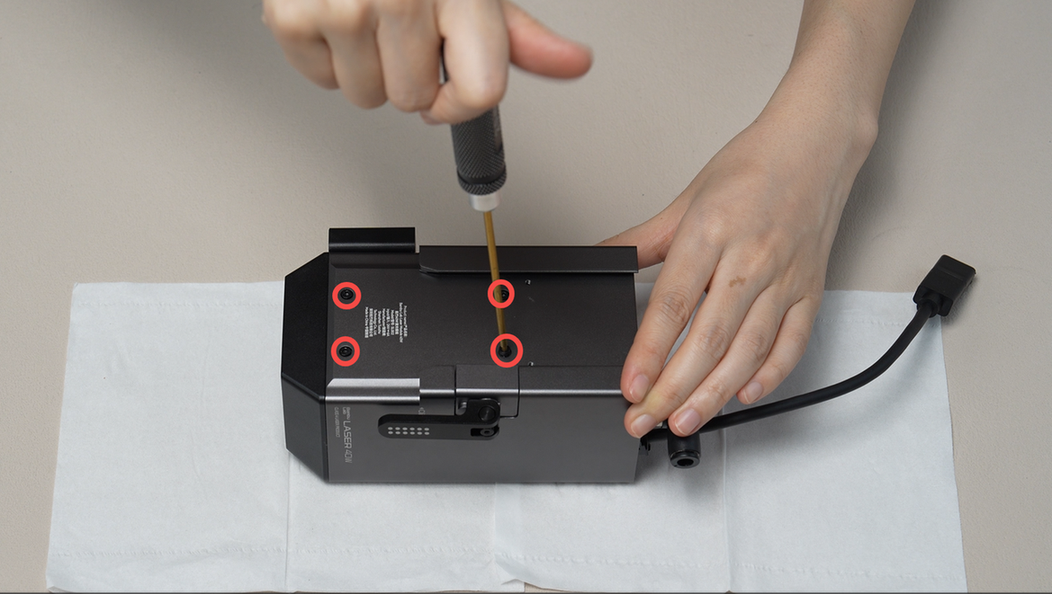

A continuación, inserte dos tornillos cortos de la misma especificación en el agujero de tornillo en el lado superior cerca del acoplamiento de la tubería de asistencia de aire (señalado en rojo), e inserte dos tornillos largos (M2.5x32) en el agujero de tornillo en el lateral alejado del acoplamiento de la tubería de asistencia de aire (señalado en verde).
Paso 13. Limpiar la superficie del módulo láser
Después de una serie de tareas de limpieza y mantenimiento, la superficie del módulo láser puede volverse a ensuciar. Utilice una tela no tejida rociada con alcohol para limpiar la superficie del módulo láser.
Paso 14. Limpiar la llama, el sensor de temperatura y la boquilla de asistencia de aire
Primero, utilice un soplador para eliminar inicialmente el polvo dentro del concentrador de aire, luego utilice un cepillo para una limpieza adicional y elimine el polvo. Finalmente, limpie con cuidado la llama, el sensor de temperatura y la boquilla de asistencia de aire con una tela no tejida rociada con alcohol para eliminar el polvo.
Paso 15. Limpiar la lente láser
Utilice la herramienta de eliminación de boquilla de asistencia de aire para desenroscar la boquilla de asistencia de aire en sentido antihorario y quitarla, exponiendo la lente láser interna.
La herramienta de eliminación de boquilla de asistencia de aire utilizada en este paso se puede imprimir directamente desde los archivos de modelo internos de la impresora.
Nota: Los archivos de impresora integrados solo proporcionan el modelo de la herramienta de eliminación de boquilla hexagonal para el módulo de 10W, que es diferente de la octogonal para el módulo de 40W, por lo que no se puede utilizar para quitar el módulo láser de 40W.
Puede hacer clic aquí para descargar el archivo del módulo láser de 40W: herramienta de eliminación de boquilla 40W
Limpie la lente láser con una tela no tejida para asegurarse de que no haya polvo en la lente. Una vez completada la limpieza, utilice la herramienta de eliminación de boquilla de asistencia de aire para instalar la boquilla de asistencia de aire en sentido horario.
Paso 16. Limpiar la sonda de altura láser
Finalmente, limpie la sonda de altura láser con la tela no tejida.
Apéndice
Durante el proceso de mantenimiento anterior, se recomienda utilizar alcohol (etanol al 75% o isopropanol al 70%) y tela no tejida para limpiar las superficies de componentes como lentes de cámara, metal y plástico. Para áreas específicas como la tapa superior, las aspas del ventilador y los disipadores de calor, se recomienda utilizar un cepillo para la limpieza.
Después de usar agentes de limpieza líquidos, exprima ligeramente la tela no tejida antes de limpiar. Además, recomendamos fuertemente aumentar la frecuencia de limpieza para evitar la acumulación de manchas de aceite que puedan volverse difíciles de eliminar.
Si la contaminación es severa, se debe utilizar un desengrasante similar a Mr. Muscle para una limpieza profunda.
Notas finales
Esperamos que la guía detallada proporcionada haya sido útil e informativa.
Si esta guía no resuelve su problema, *por favor presente un *ticket técnico**, responderemos sus preguntas y proporcionaremos asistencia. Si tiene sugerencias o comentarios sobre esta Wiki, deje un mensaje en el área de comentarios. ¡Gracias por su apoyo y atención!
