Preparaciones para la Impresión de TPU en Impresoras de la Serie X

Prólogo

TPU 85A y TPU 90A son dos productos de filamento de poliuretano termoplástico (TPU) con diferentes clasificaciones de dureza.

• Dureza: La dureza del TPU generalmente se mide en escala Shore A. 85A y 90A representan las clasificaciones de dureza de estos dos filamentos respectivamente, y 90A es más duro que 85A.
• Elasticidad y flexibilidad: Pueden estirarse y doblarse dentro de un amplio rango sin romperse, y tienen un fuerte rendimiento de recuperación. Esta característica hace que el TPU 85A y el TPU 90A funcionen excelentemente en aplicaciones que requieren elasticidad y flexibilidad.
• Resistencia al desgaste: El filamento TPU tiene buena resistencia al desgaste y puede mantener un rendimiento estable durante el uso a largo plazo.

En términos de aplicaciones, el TPU 85A y el TPU 90A se pueden utilizar para fabricar productos que requieren elasticidad y resistencia al desgaste, como suelas de zapatos y piezas de equipo deportivo, así como accesorios para productos electrónicos, como fundas protectoras para teléfonos móviles y correas para relojes inteligentes. En general, estos dos son filamentos de poliuretano termoplástico con excelente rendimiento y amplias aplicaciones. Sus diferentes clasificaciones de dureza permiten satisfacer las necesidades de diferentes escenarios de aplicación. Para una introducción detallada sobre el filamento TPU, consulte Introducción al TPU.

Preparación

Secado del filamento

El TPU tiene fuerte hidroscopicidad y absorbe fácilmente humedad del entorno natural. El TPU con humedad afectará seriamente la calidad de impresión, por lo que recomendamos secar el filamento TPU antes de su uso. Para detalles, consulte esta wiki: Preparación de filamento - Secado.

Durante el proceso de secado, el TPU se expandirá al calentarse, causando que la bobina se deforme, lo que puede aumentar de 65,4 mm a aproximadamente 69,4 mm. Este es un fenómeno normal. Puede colocar un objeto pesado resistente a altas temperaturas sobre la bobina de TPU para suprimir la deformación.

Tabla de compatibilidad de hardware de la serie TPU

📌 Recordatorio importante: Al utilizar filamento TPU, preste especial atención a la compatibilidad de la boquilla. No utilice boquillas de 0,2 mm ni boquillas de alto flujo estándar. El TPU 85A no es compatible con boquillas estándar de 0,4 mm. No se recomienda utilizar un hotend que haya sido utilizado para imprimir filamentos que contienen fibra, como los reforzados con fibra de carbono o fibra de vidrio. Las fibras residuales de estos filamentos aumentarán considerablemente la resistencia a la extrusión y causarán fácilmente atascos. Si necesita imprimir TPU, se recomienda realizar 3-5 tiradas frías antes de comenzar la impresión. Consulte Atasco de boquilla/hotend X1/P1.

Operación de alimentación

Al utilizar todos los filamentos TPU, la bandeja de filamento debe estar elevada (la salida de filamento de la bandeja debe estar más alta que la entrada de filamento del cabezal) para garantizar una alimentación suave.

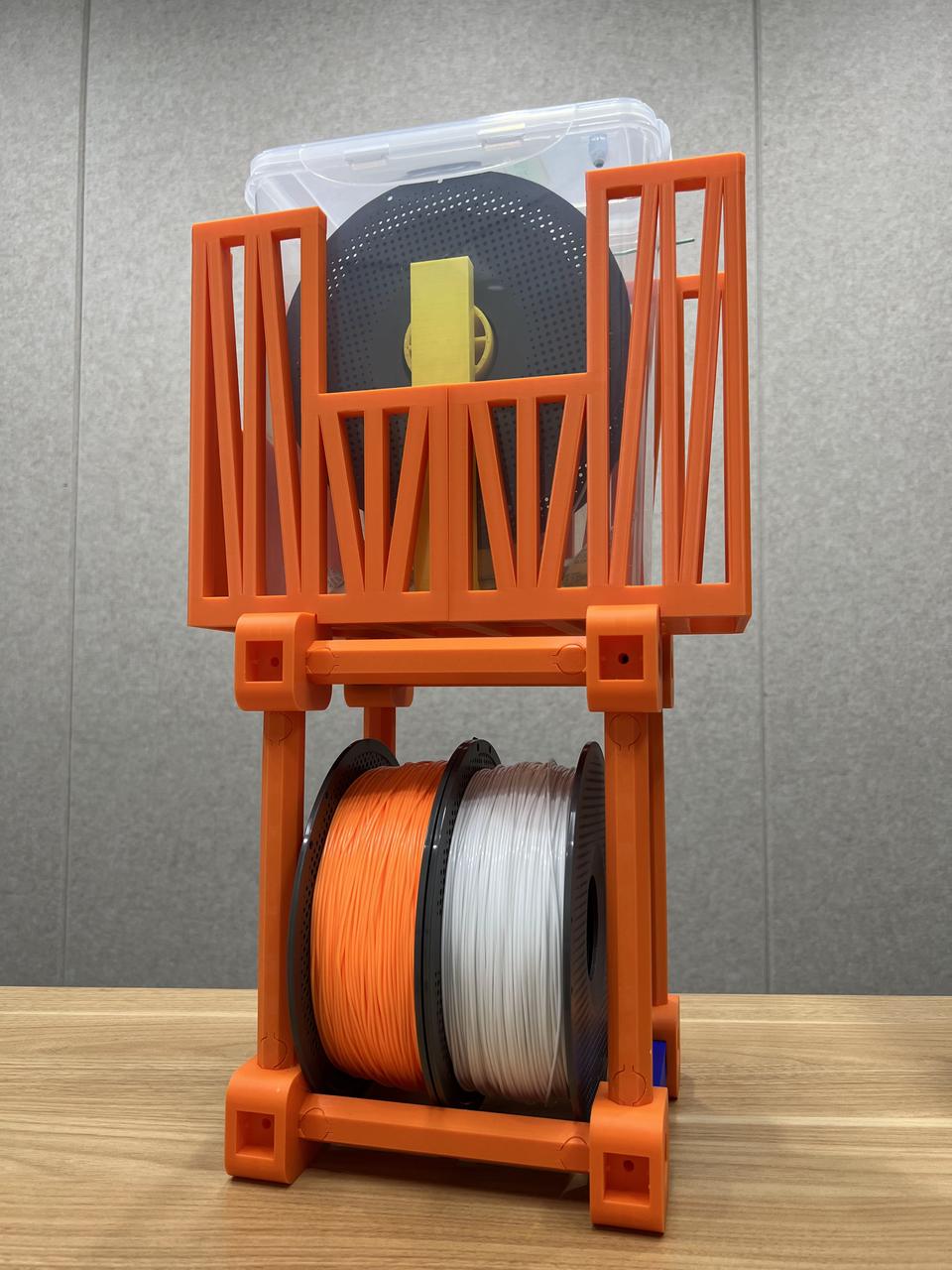

Enlace al soporte para bandeja de filamento: Soporte para Bobina de Filamento TPU.

AMS HT

• Cortar un tubo PTFE de 5 cm de largo y doblar ligeramente el tubo PTFE.

• Abrir el tapón de silicona en la parte trasera del AMS HT, insertar el tubo PTFE en el pequeño agujero del tapón de silicona con el lado convexo hacia arriba, asegurando que la longitud insertada en el AMS HT sea de 5 mm.

• Colocar el filamento en el AMS HT, pasar el filamento a través del tubo PTFE y luego fijar la tapa superior del AMS HT.

• Confirmar que la dirección de rotación del filamento sea como se muestra en la figura siguiente.

Bandeja de arroz de 5,8 L

Si se utiliza una bandeja de arroz para la alimentación, asegúrese de imprimir el soporte para bandeja de arroz (enlace de modelo a continuación) para garantizar una rotación suave del filamento. Soporte para Bandeja de Secado de Arroz de 5,8 L

Para reducir la resistencia a la alimentación, hacer una abertura en el lateral de la bandeja de arroz.

Alimentación con AMS HT / Bandeja de arroz

Consejos previos a la alimentación:

1. Asegúrese de que el filamento esté completamente seco antes de alimentarlo.
2. Todos los filamentos TPU requieren alimentación manual; solo el TPU para AMS puede utilizar AMS para alimentación automática.

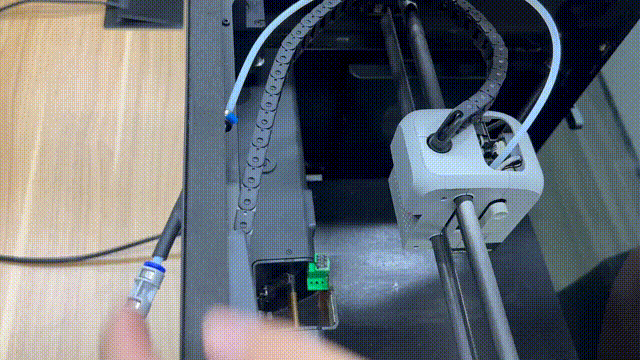

1. Retire previamente la tapa de vidrio superior y retire el tubo PTFE del extremo del cabezal.

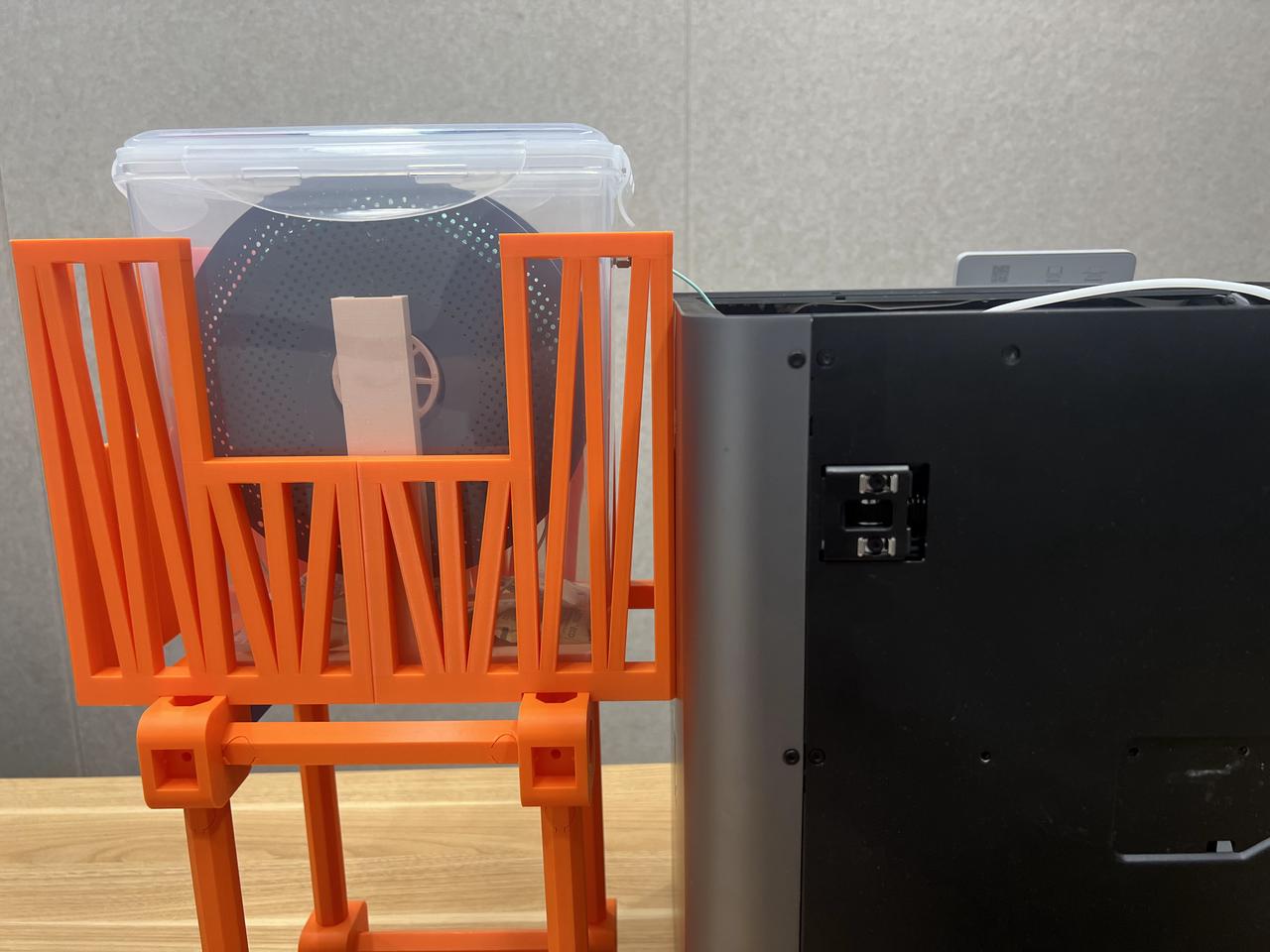

2. Coloque el soporte para bandeja de filamento en una posición adecuada para garantizar que la salida de filamento esté más alta que el cuerpo de la impresora.

3. Al alimentar, se recomienda calentar el hotend a 250 ℃. Para el filamento 85A, guiar el cable desde arriba de la impresora e insertarlo directamente en el extrusor (no se admite la alimentación a través del tubo PTFE), luego presionar suavemente el botón de alimentación para garantizar que el filamento se extruya de manera uniforme.

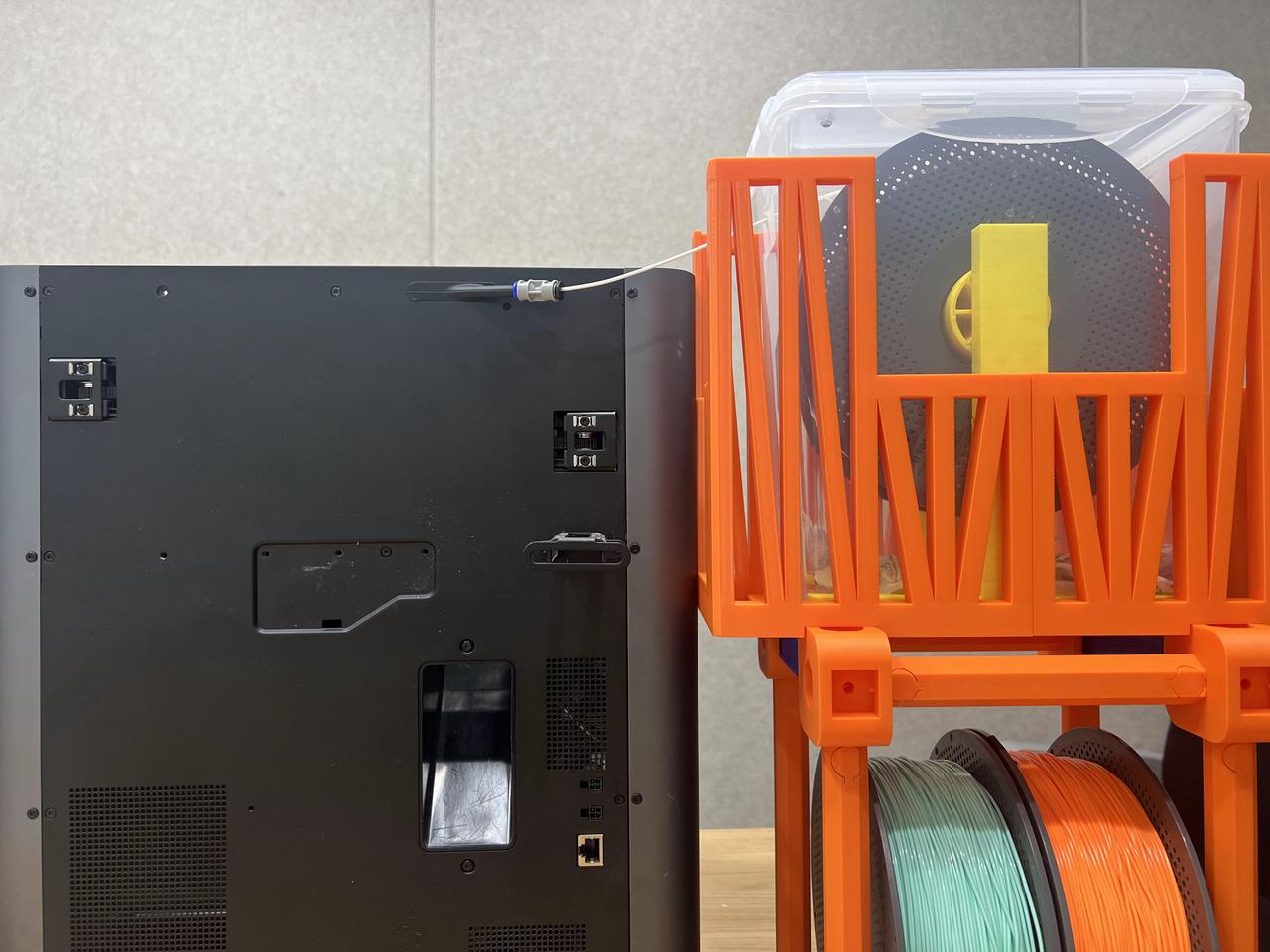

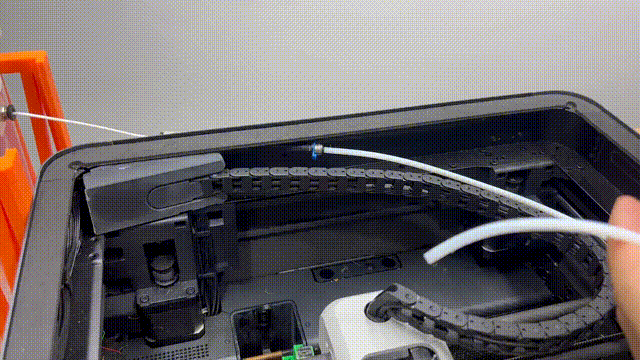

4. Para los filamentos 90A/95A, alimentar desde el acoplador de tubo de asistencia de aire en la parte trasera de la impresora. Empujar suavemente el filamento a través del tubo de filamento, y cuando el extremo frontal del filamento pase por la abertura del tubo PTFE, sujetar el extremo frontal del filamento y extraer cierta longitud.

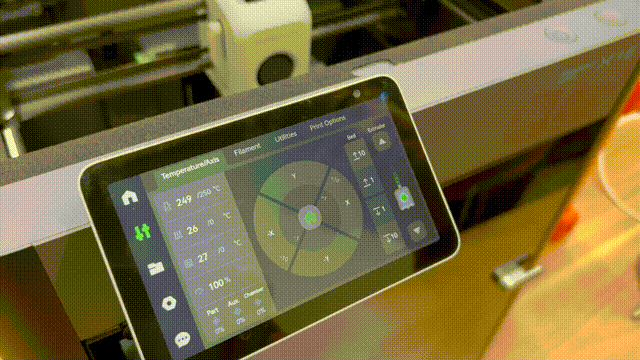

5. Después de calentar el hotend (recomendado a 250 ℃), sujetar el extremo frontal del filamento e insertarlo en el cabezal, presionar suavemente el botón de alimentación hasta que el filamento se extruya de manera uniforme y suave, y finalmente insertar el tubo PTFE de nuevo.

Notas

• Al presionar el botón de extrusión en la pantalla, no presione continuamente, de lo contrario el TPU se enredará en el engranaje del extrusor y causará un atasco.
• Después de que el engranaje del extrusor haya mordido el filamento TPU, presione suavemente el botón de extrusión para garantizar que el filamento se extruya continuamente y de manera uniforme desde el hotend antes de comenzar la impresión.
• Desactive la Flow Dynamics Calibration al imprimir TPU.

Descarga del filamento (Igual para TPU 85A y TPU 90A)

No se admite el procedimiento automático de descarga.

TPU 85A

1. Se recomienda calentar el hotend a 250 ℃.

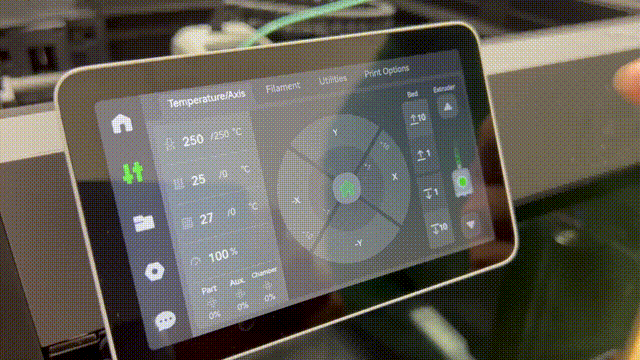

2. Presionar suavemente el botón de descarga del extrusor y extraer suavemente el filamento del cabezal siguiendo la rotación del engranaje.

TPU 90A

1. Se recomienda calentar el hotend a 250 ℃.

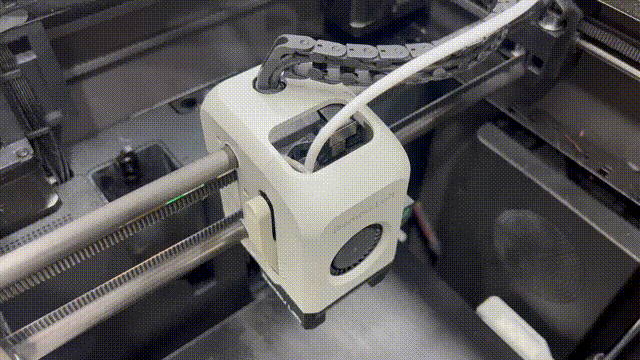

2. Retirar el tubo de alimentación PTFE del cabezal, luego sujetar el filamento.
3. Presionar suavemente el botón de descarga del extrusor y extraer suavemente el filamento del cabezal siguiendo la rotación del engranaje.
4. Insertar el tubo PTFE de nuevo en el cabezal después de completar la descarga.

Almacenamiento del filamento

Se recomienda almacenar el filamento en un ambiente con humedad relativa inferior al 20% RH. Se recomienda utilizar una caja de almacenamiento para el filamento y colocar desecante (se recomienda desecante de gel de sílice) dentro.

Almacene el filamento después de colocar el desecante de gel de sílice en la caja de almacenamiento.

Problemas comunes de impresión

El filamento TPU es propenso a los siguientes problemas:

1. Falta de filamento (atasco, resistencia a la alimentación, deslizamiento del filamento)
2. Atasco de extrusión (el filamento se dobla y se atasca en el engranaje de extrusión, requiriendo desmontar el extrusor para extraer el filamento atascado)
3. Filamento en hilos y goteo (utilice un hotend de gran calibre, ajuste finamente la retracción, seque más el filamento y realice post-procesamiento en el modelo)

Para soluciones detalladas a los problemas, consulte: Problemas comunes de calidad de impresión y soluciones.

Notas finales

Esperamos que esta guía haya proporcionado un apoyo claro y práctico. Si el problema persiste sin resolver, envíe una solicitud de soporte e incluya los registros recientes de la impresora y otras imágenes o detalles adicionales. Nuestro equipo técnico revisará su solicitud y brindará asistencia detallada. También puede visitar Bambu AI, que puede responder instantáneamente a preguntas comunes y proporcionar orientación operativa.
