¿Qué es un Sobresaliente?
Cuando parte de un modelo se extiende hacia afuera sin material sólido debajo que lo soporte, dicha porción se considera un sobresaliente. Dado que la impresión 3D FDM construye objetos capa por capa, el material sin soporte debajo tiende a colapsar o deformarse debido a la gravedad.

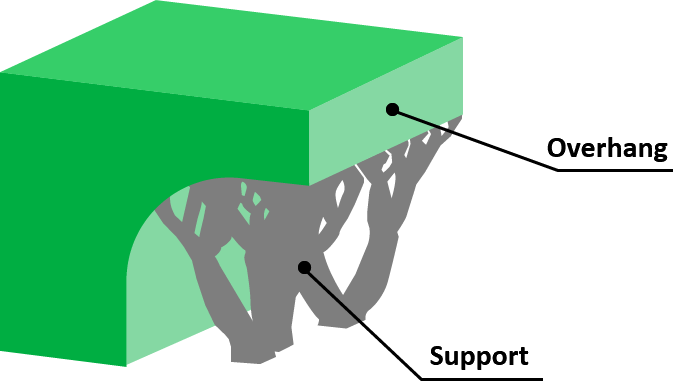

Durante la impresión, los soportes actúan como una red de seguridad debajo de los sobresalientes, proporcionando estabilidad para las capas superiores.
Tipos Comunes de Sobresalientes

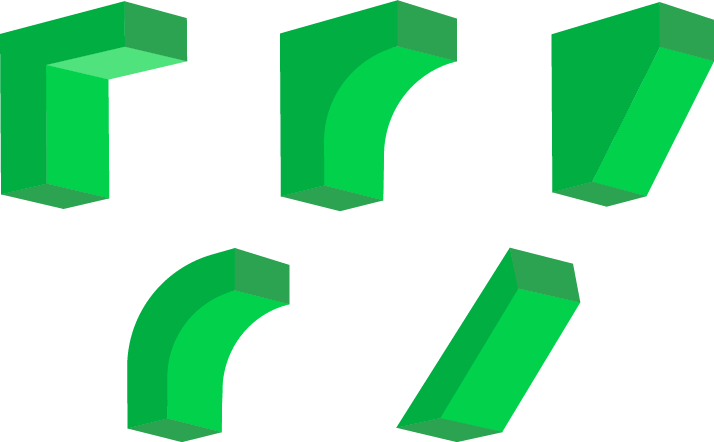

Los sobresalientes suelen referirse a superficies inclinadas o características no soportadas de un modelo en dirección vertical, como se muestra a continuación. Ambos casos se consideran estructuras de sobresaliente típicas.
Causas de Fallas en la Impresión de Sobresalientes
Causa: Al imprimir la superficie sobresaliente, el filamento extruido no se enfría a tiempo y se adhiere a la posición especificada, lo que provoca caídas, generalmente mostrado así:

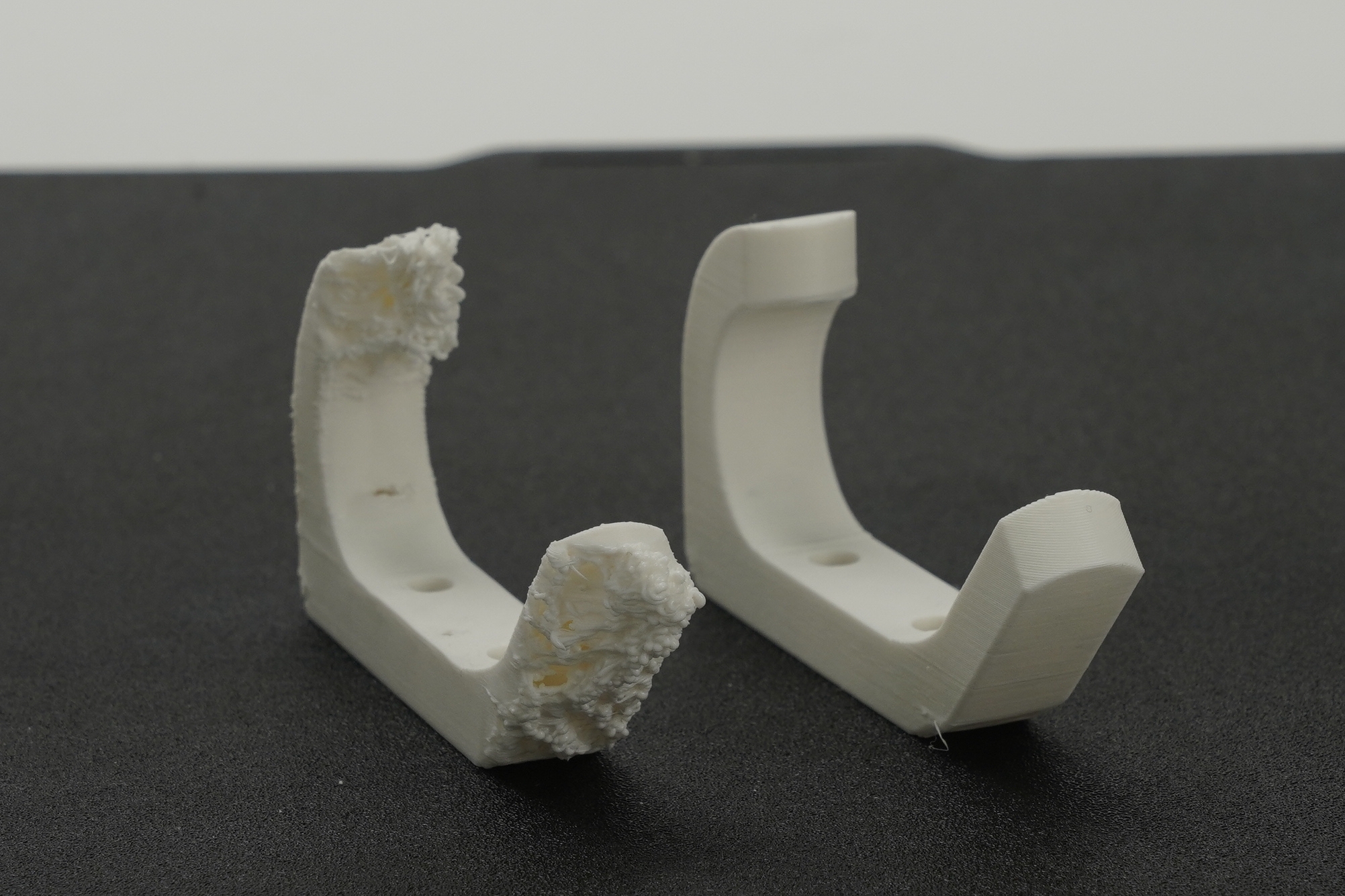

Izquierda: mala calidad de sobresaliente; Derecha: buena calidad de sobresaliente
Soluciones
En impresión 3D, un Sobresaliente Auto-soportado se refiere a una estructura de sobresaliente que puede formarse sin necesidad de soportes adicionales, confiando únicamente en su propia geometría o en la superposición capa por capa para mantener la estabilidad.
Estos sobresalientes aprovechan las características auto-soportadas del material durante la deposición de capas, evitando colapsos o deformaciones significativas.
Cuando ocurre un Sobresaliente Excesivo —por ejemplo, cuando la boquilla debe imprimir hacia el espacio libre más allá de un cierto ángulo sin soporte adecuado—, recomendamos probar los siguientes métodos para mejorarlo:
Primero, observe el ángulo de inclinación del sobresaliente del modelo para determinar si es demasiado grande.
Generalmente, cuando el ángulo de inclinación del sobresaliente es mayor a 45°, se recomienda agregar soportes; cuando es menor a 45°, no se necesitan soportes. Puede intentar optimizar los parámetros según los pasos siguientes para mejorar la calidad del sobresaliente.

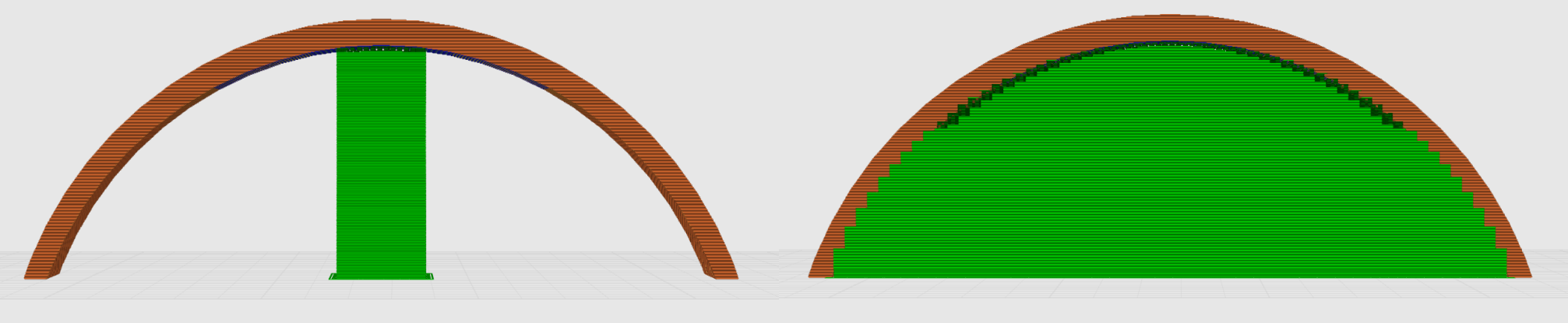

Nota: El ángulo de sobresaliente mencionado aquí se refiere al ángulo formado entre la superficie inclinada del modelo y la superficie de la cama caliente. En contraste, el umbral de sobresaliente en desaceleración de sobresaliente se refiere a la proporción del ancho de extrusión no soportado dentro de una línea de extrusión, concepto diferente. La ilustración siguiente muestra una comparación de generación de soportes en Bambu Studio cuando el ángulo umbral de soporte se establece en 5° y 85°. Cuanto mayor sea el ángulo de entrada, más soportes se generarán.
.png)

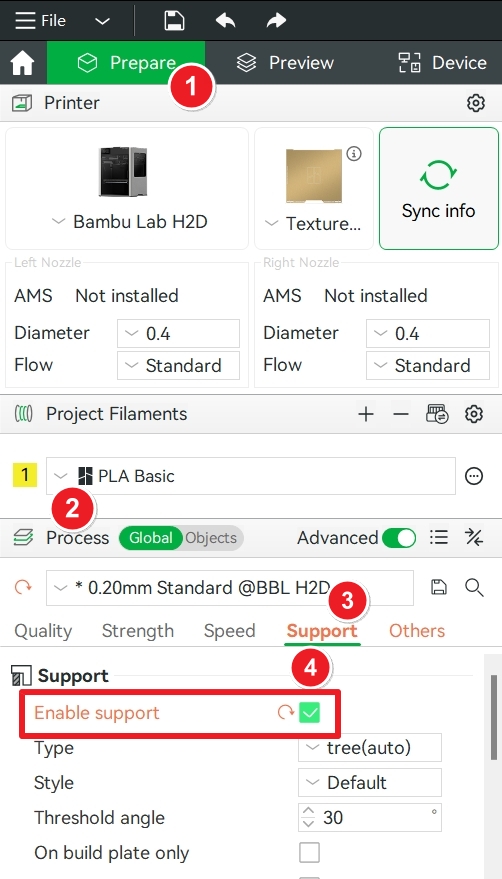

Habilitar Soportes
Si el ángulo de sobresaliente del modelo es demasiado pronunciado (más de 45°), se recomienda habilitar soportes en Bambu Studio para mejorar la calidad de impresión. Para más detalles sobre la configuración de soportes, consulte la Guía de Materiales y Funciones de Soporte.
Bajar la Temperatura de la Boquilla
Si el ángulo de sobresaliente del modelo no es grande (por ejemplo, menor a 45°), puede intentar reducir ligeramente la temperatura de la boquilla.
Cuando la velocidad de impresión para áreas de sobresaliente es relativamente lenta, bajar la temperatura de la boquilla ayuda a reducir la necesidad de enfriamiento.

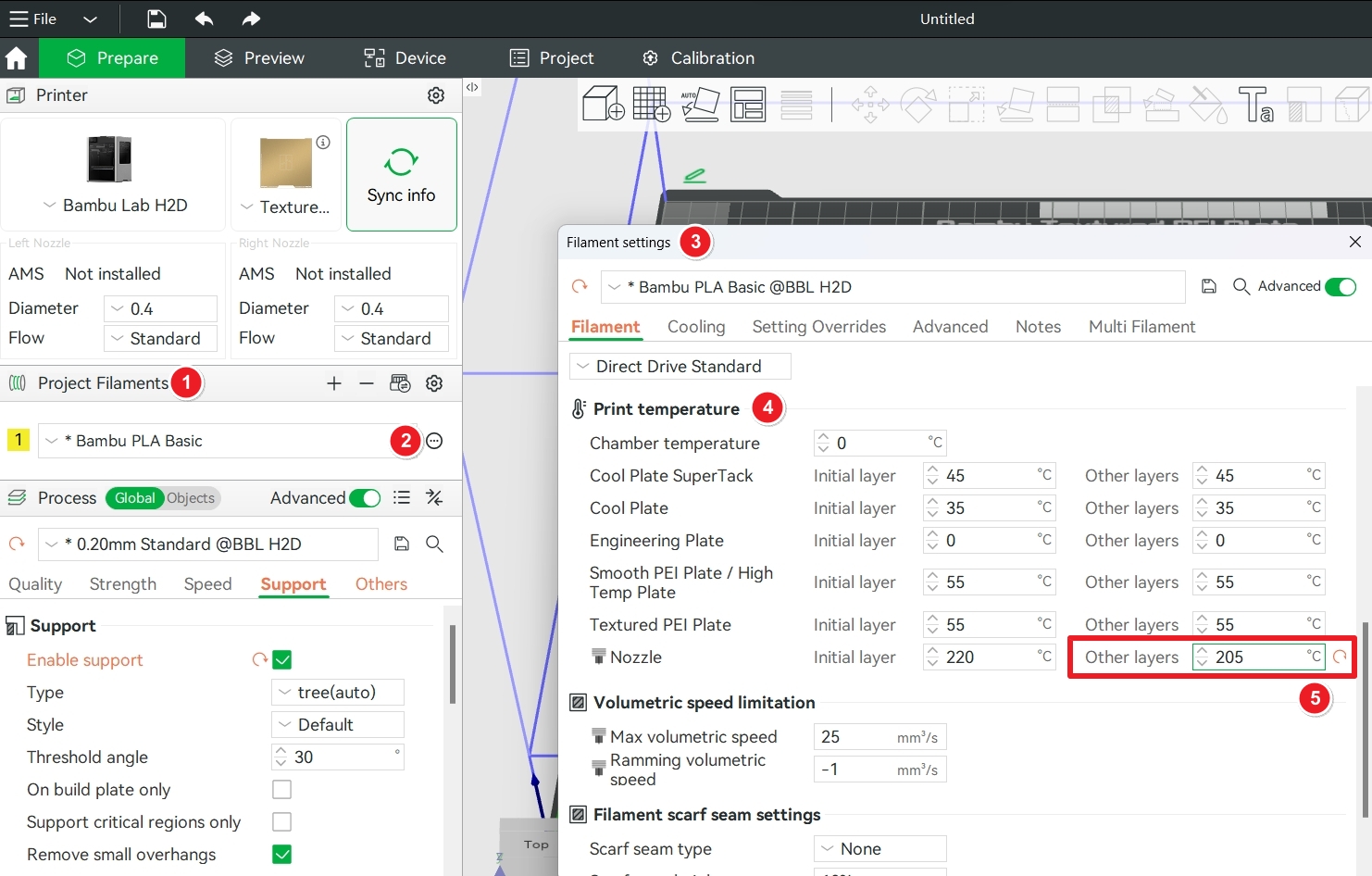

- Para PLA, puede reducir la temperatura de la boquilla para otras capas a alrededor de 205 °C, mientras aumenta la velocidad del ventilador de capa para sobresalientes a 100%.
- Para otros filamentos oficiales, puede consultar la Guía de Filamento para compatibilidad y parámetros recomendados según modelos de impresora, boquillas, AMS, placas de impresión y adhesivos. Asegúrese de que la temperatura permanezca dentro del rango recomendado y bájela aproximadamente 5–10 °C si es necesario.
- Para filamentos de terceros, se recomienda imprimir una torre de temperatura para determinar la temperatura óptima. Para instrucciones, consulte la Guía de Calibración de Filamentos de Terceros.

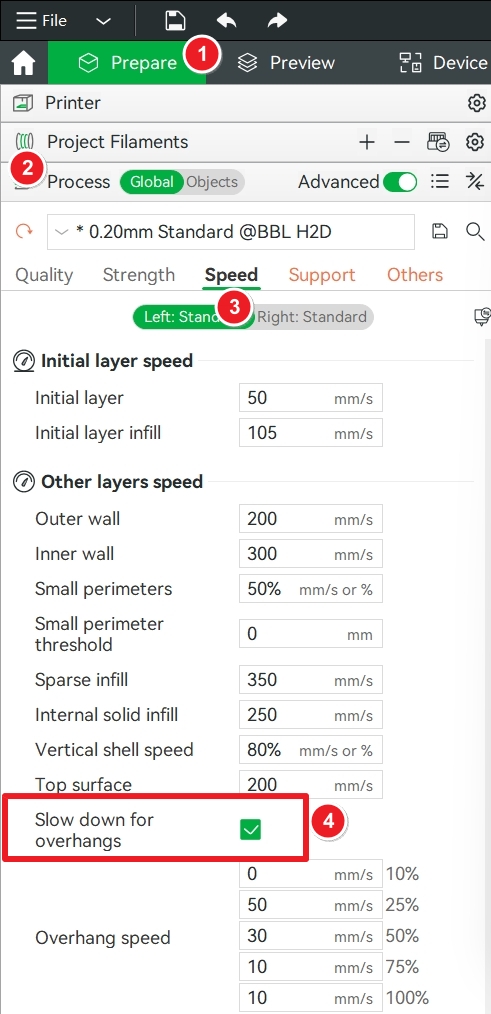

Habilitar Desaceleración de Sobresaliente
Reduzca la velocidad de impresión general, o habilite la Desaceleración de Sobresaliente para disminuir la velocidad específicamente en regiones de sobresaliente. Si es necesario, puede reducir aún más la velocidad de sobresaliente. Las velocidades de sobresaliente suelen establecerse entre 10–60 mm/s. Cuanto mayor sea el umbral de sobresaliente, mayor será el área no soportada, requiriendo generalmente velocidades más lentas para garantizar calidad. Para más detalles, consulte la Guía de Desaceleración de Sobresaliente.

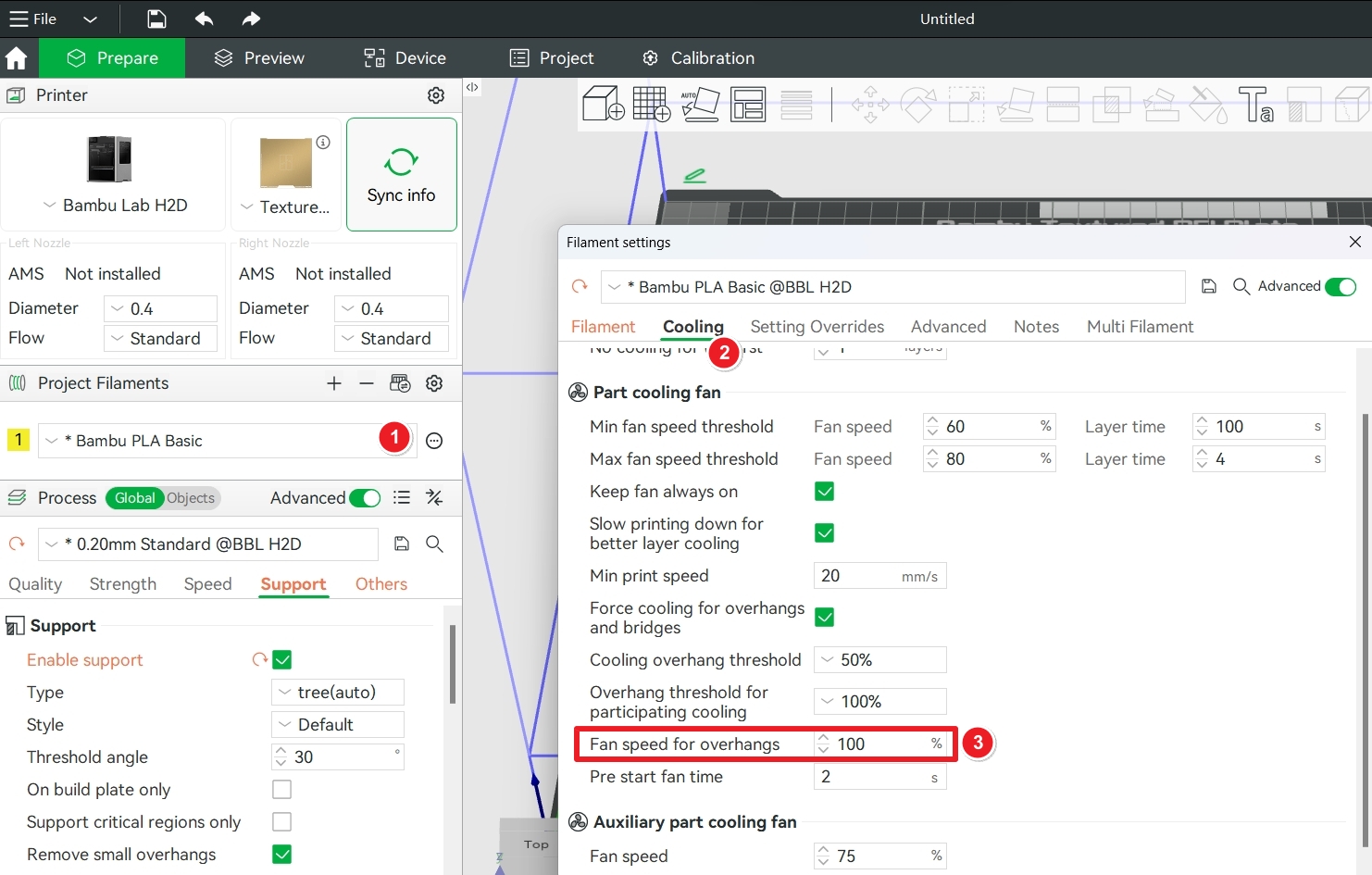

Aumentar la Velocidad del Ventilador de Enfriamiento

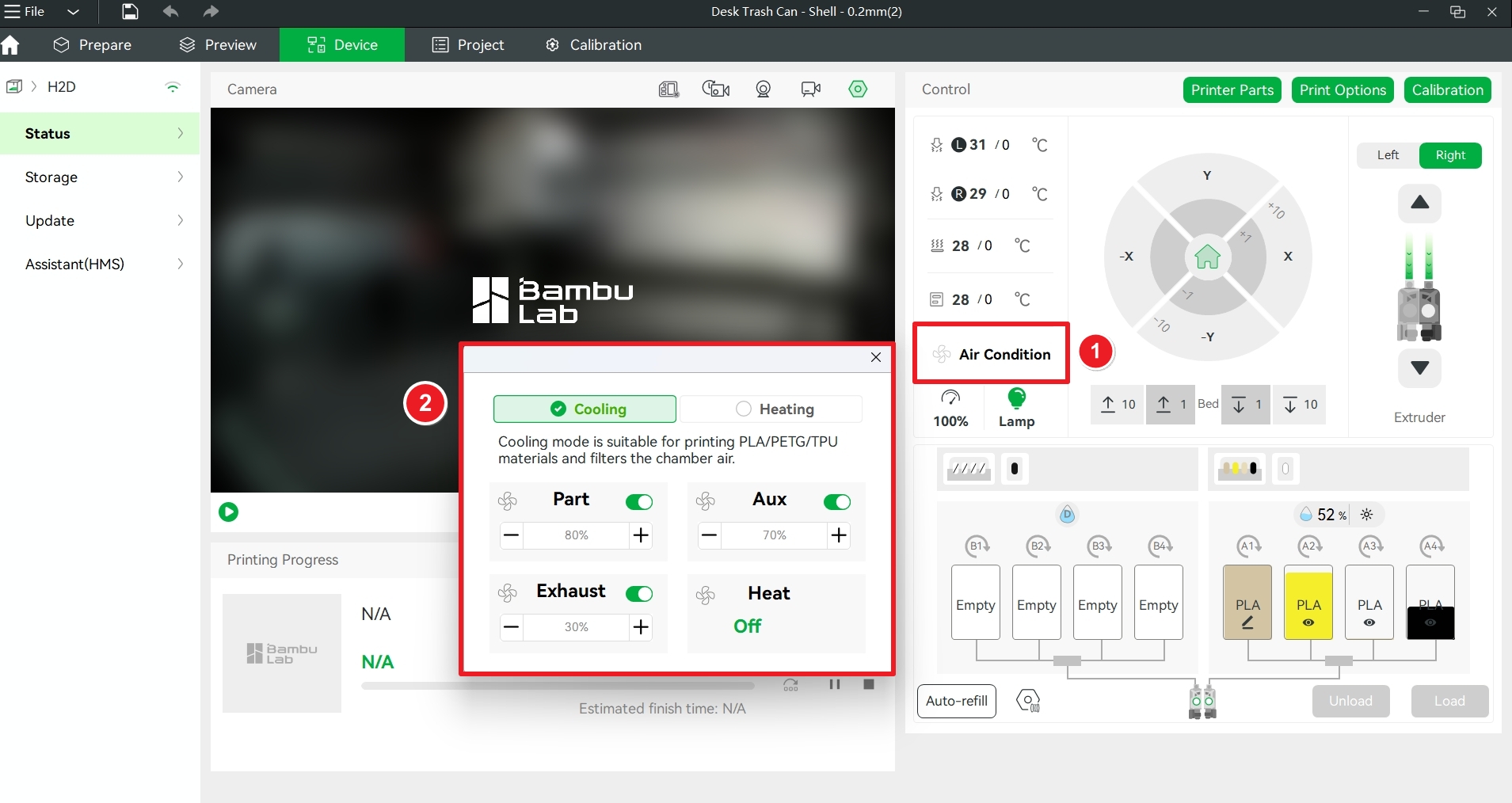

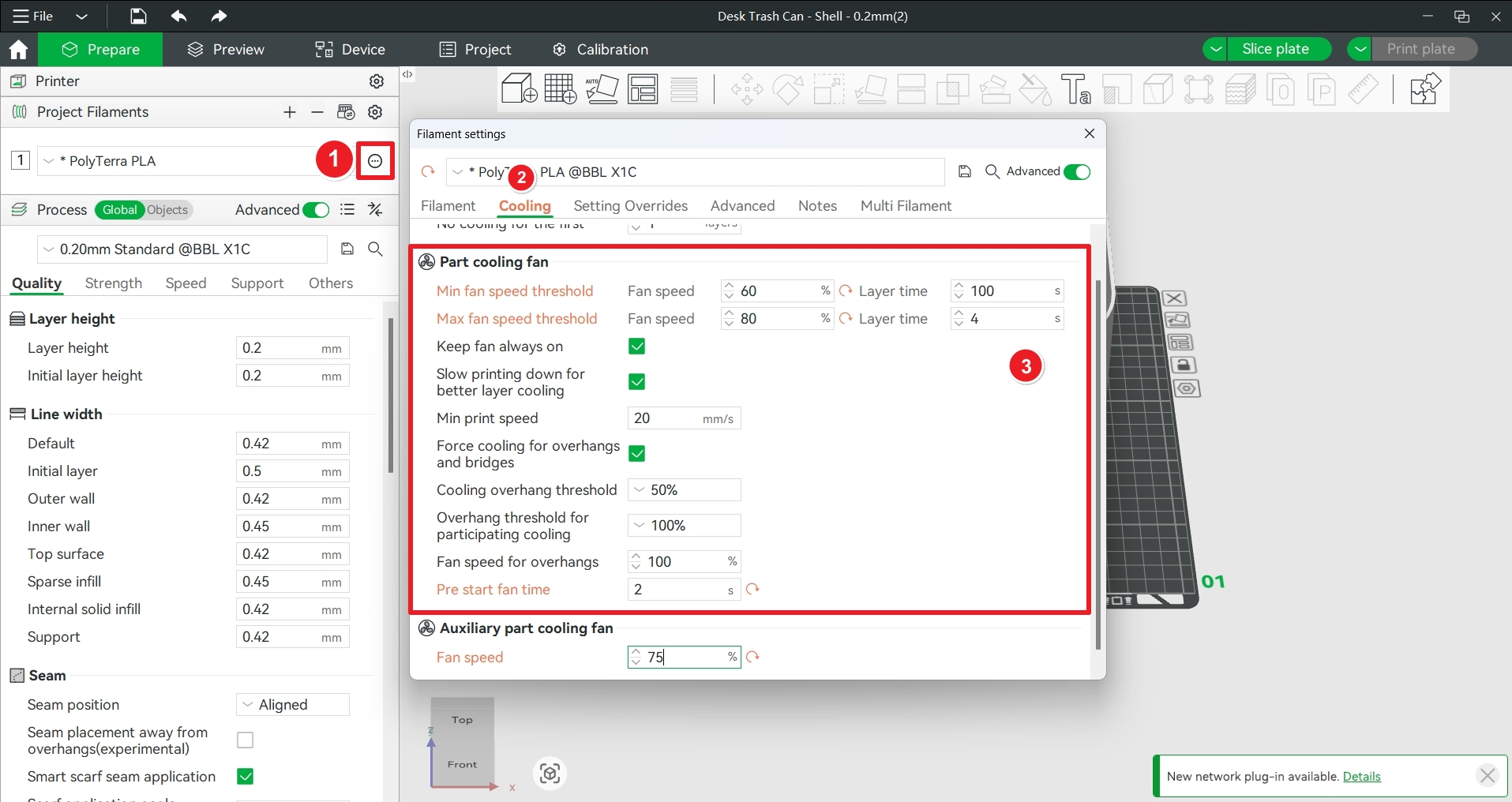

Aumente el porcentaje del ventilador de capa y del ventilador auxiliar de capa según sea necesario. Si la calidad del sobresaliente sigue siendo pobre, verifique si el ventilador de capa y el ventilador auxiliar de capa funcionan correctamente durante la impresión. Puede activar/desactivarlos y ajustar los porcentajes de velocidad en Bambu Studio (ejemplo mostrado con H2D a continuación).
Mejorar la Disipación de Calor
Abrir la puerta frontal y la tapa de vidrio de la impresora puede mejorar el rendimiento de enfriamiento (recomendado solo para materiales como PLA, PETG, TPU. Para filamentos de alta temperatura, esto podría causar deformación o mala adherencia de capas debido a temperaturas bajas en la cámara).

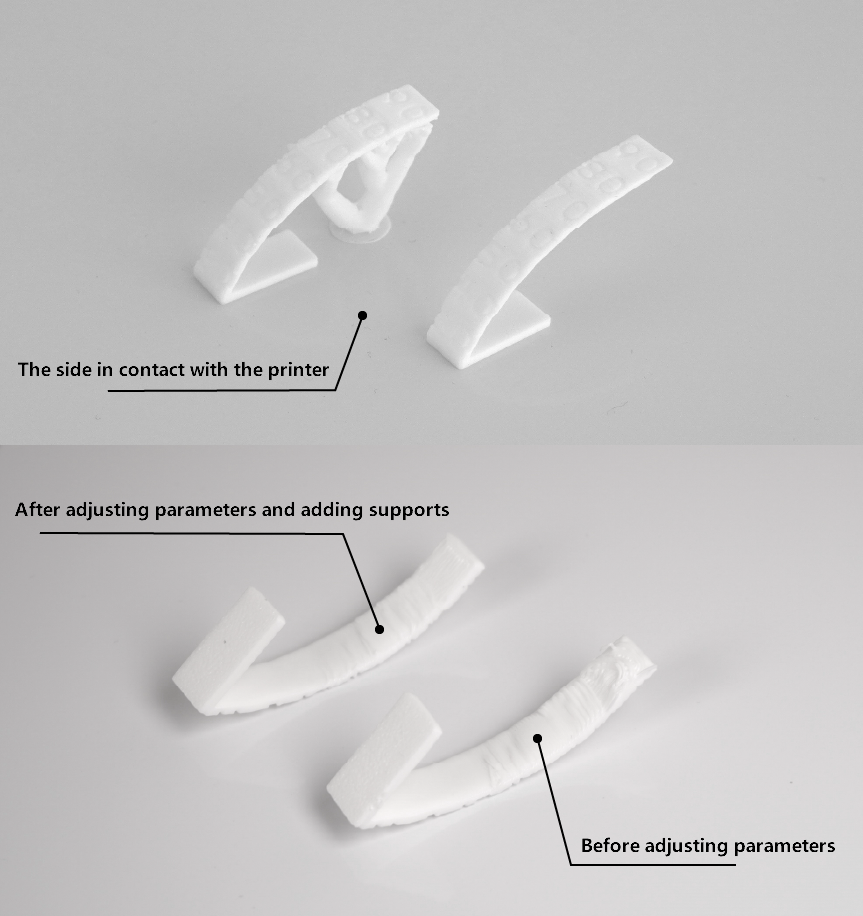

Comparación de Calidad de Impresión
A continuación se muestra una comparación de modelos impresos antes y después de ajustar los parámetros.
Notas Finales
Esperamos que la guía detallada proporcionada haya sido útil e informativa.
Si esta guía no resuelve su problema, por favor envíe un ticket técnico, responderemos sus preguntas y brindaremos asistencia. Si tiene sugerencias o comentarios sobre esta Wiki, por favor déjelos en el área de comentarios. ¡Gracias por su apoyo y atención!
