Resumen

Para obtener una mejor calidad de impresión al imprimir sobresalientes, Bambu Studio puede reducir automáticamente la velocidad de impresión de las paredes internas y externas según su modelo.

Introducción de la función

Los slicers tradicionales tienen ajustes de velocidad para líneas específicas de extrusión, por ejemplo, velocidad de pared interna, velocidad de pared externa, velocidad de infill, velocidad de infill sólido, etc. La velocidad de pared externa e interna tiene una gran influencia en la calidad superficial del modelo impreso, especialmente para superficies de sobresalientes.

En general, las superficies de sobresalientes no presentan problemas cuando toda la velocidad de impresión es lenta. Pero en escenarios de impresión de alta velocidad, una velocidad de pared demasiado rápida hará que la calidad del sobresaliente sea muy mala, incluso si el área de capa es grande, lo que hace que el tiempo de impresión de capa sea largo y el enfriamiento de capa sea suficiente. Cuando no desea activar el soporte pero quiere obtener una buena calidad de sobresaliente, generalmente recomendamos usar una velocidad de pared más baja para modelos que tienen un sobresaliente evidente. Sin embargo, diferentes partes del modelo tienen diferentes grados de sobresaliente, incluso a la misma altura de capa. Para equilibrar el consumo de tiempo de impresión y la calidad de impresión, es necesario detectar el área de sobresaliente y simplemente imprimir estas áreas lentamente. Por eso introducimos un grupo de ajustes “Reducir velocidad para sobresalientes” para controlar la velocidad de pared para diferentes partes de sobresaliente en Bambu Studio.

Al activar "Reducir velocidad para sobresalientes", las líneas de extrusión de la pared se dividirán en varios grupos según diferentes grados de sobresaliente. Y las líneas con diferentes grados de sobresaliente se asignarán a diferentes velocidades de impresión.

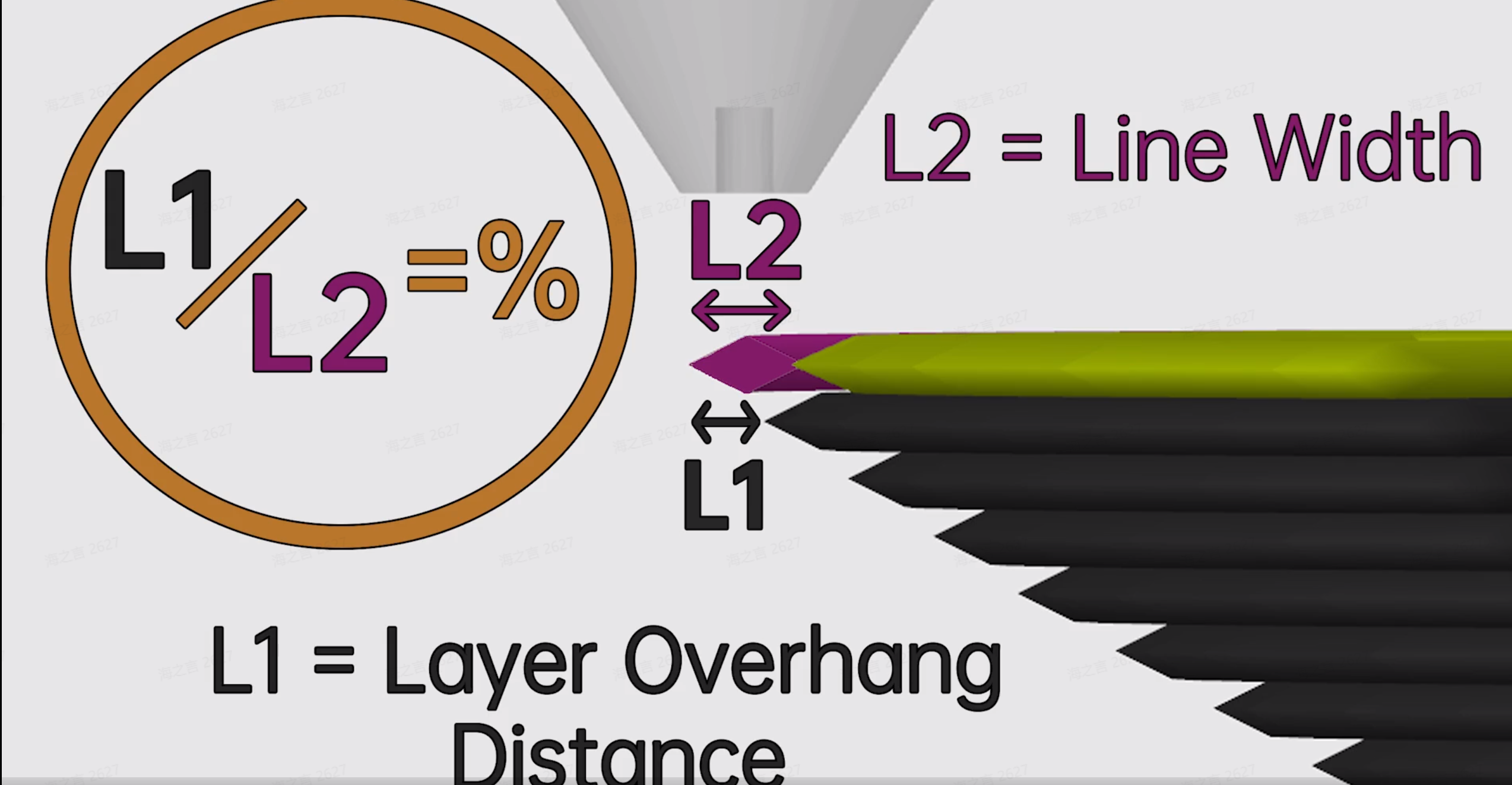

El grado de sobresaliente se expresa como un porcentaje desde un punto de vista microscópico en el que el ancho del filamento no está soportado por la capa inferior. La figura se muestra a continuación (L2=ancho de línea, L1=ancho de sobresaliente).

¿Cómo se calcula el grado de sobresaliente?

Calcular el grado de sobresaliente para cada línea de extrusión de la pared requiere algunas operaciones aritméticas gráficas 2D y consume mucho tiempo. Por eso muestreamos y expresamos el grado de sobresaliente como una forma de cuatro partes para evitar que la slicing sea muy lenta.

Guía de operación

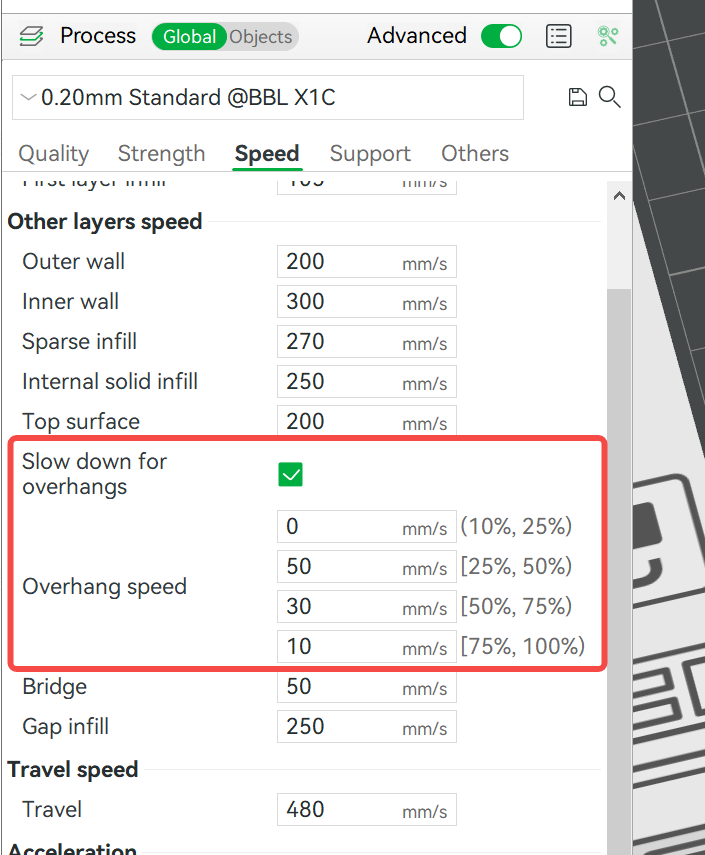

Reducir velocidad para sobresalientes está activado por defecto. Nota: establecer la velocidad en 0mm/s significa que no hay reducción de velocidad.

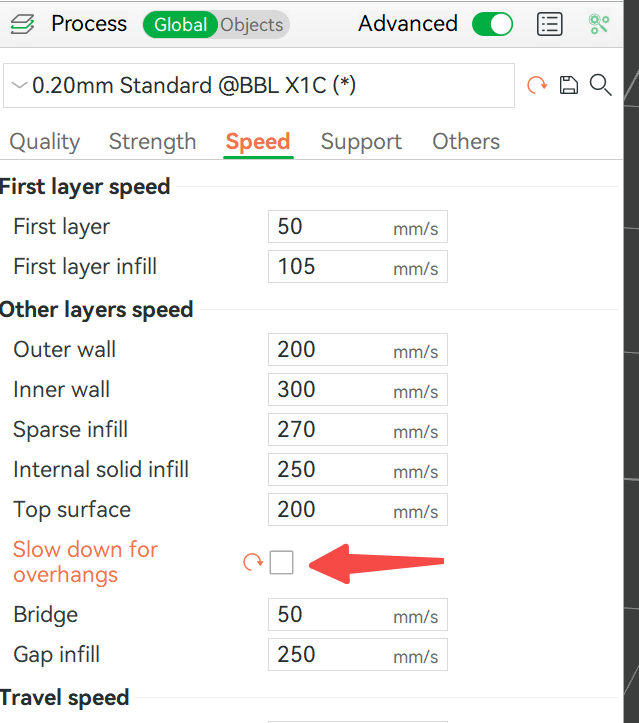

Si no desea esta función, simplemente desmarque el ajuste "Reducir velocidad para sobresalientes" y la velocidad de sobresaliente también se ocultará y no funcionará.

Ejemplo de slicing y impresión

Impresione dos copias de un modelo al mismo tiempo y desactive "Reducir velocidad para sobresalientes" para el objeto derecho. Se pueden observar diferentes velocidades de impresión para sobresalientes en la página de vista previa de velocidad.

(Gracias a los diseñadores de este modelo de prueba, que se puede descargar aquí: https://github.com/kickstarter/kickstarter-autodesk-3d)

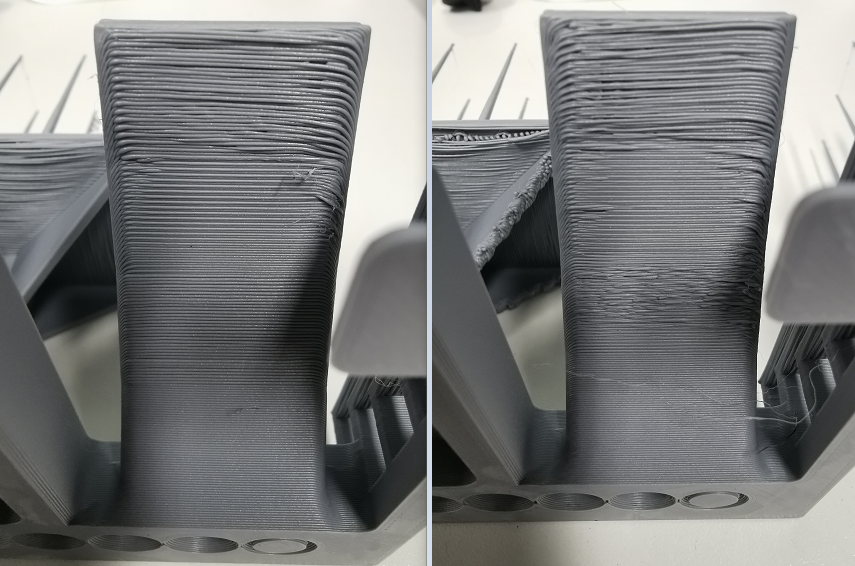

La comparación de calidad de sobresaliente se muestra a continuación. Las imágenes de la izquierda son la superficie de sobresaliente del modelo que activa "Reducir velocidad para sobresalientes". Y las imágenes de la derecha son la superficie de sobresaliente del modelo que desactiva "Reducir velocidad para sobresalientes".

Podemos ver que la calidad del modelo de la izquierda es mucho mejor que la del de la derecha.

Nota especial

1. Un grado de sobresaliente del 0% significa que no hay sobresaliente. Y el 100% representa una pared sobresaliente (puente). Por lo tanto, tenga en cuenta que el 10% no se incluye en la parte (10%, 25%), y el 100% no se incluye en [75%, 100%) tampoco.

2. En algunos casos, el sobresaliente de la superficie inclinada del modelo puede alcanzar el 100%, por lo que la velocidad de sobresaliente no se puede usar con éxito. En su lugar, se utilizará la velocidad de puente o pared sobre 100% para imprimir. Esto está relacionado con el modelo mismo, la configuración del ancho de línea, etc., lo que requiere un análisis específico.

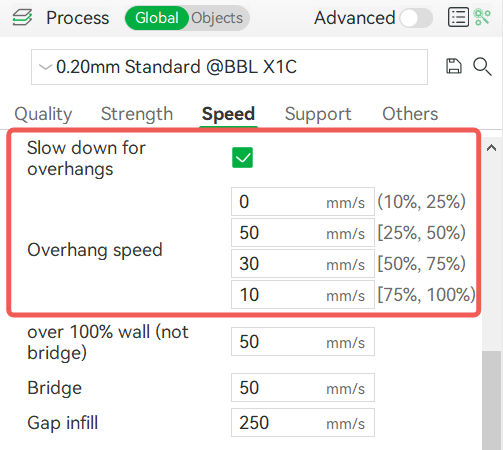

3. La versión 1.9.1 de Bambu Studio introduce la función de transición suave de velocidad para sobresalientes. Por lo tanto, la velocidad del área de sobresaliente ya no se asigna únicamente a una velocidad fija según los cuatro intervalos, sino que asigna uniformemente la velocidad de transición correspondiente según el sobresaliente en cada intervalo, lo que hace que la transición de velocidad de sobresaliente sea más suave. Por ejemplo, cuando el sobresaliente es del 25%, la velocidad correspondiente es de 50mm/s, y cuando el sobresaliente es del 50%, la velocidad correspondiente es de 30mm/s. Por lo tanto, para cada aumento del 1% en el sobresaliente, la velocidad disminuye (50-30)/(50-25) = 0.8mm/s. Cuando el sobresaliente calculado a partir de la muestra es del 40%, la velocidad de impresión de esta parte del sobresaliente es de 50 - (40-25) * 0.8 = 38mm/s.

**Nota: La función de control de velocidad suave solo está disponible bajo el "generador clásico de pared", y algunos modelos pueden tener un tiempo de impresión corto para una sola capa, por lo que la velocidad de impresión real también se verá afectada por el enfriamiento para reducir velocidad.

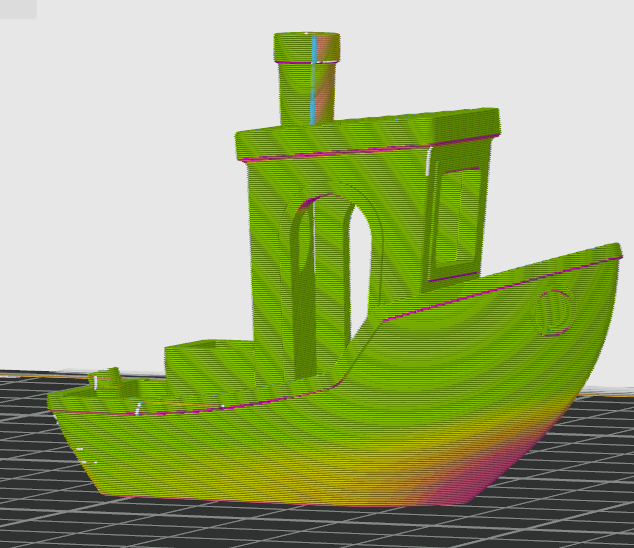

Efecto de transición suave de velocidad para sobresalientes
