Síntomas del Problema
La temperatura de la cama caliente muestra 0°C, o la cama caliente no se calienta después de configurar la temperatura de la cama.
Causas y Soluciones del Fallo
Este artículo guiará la verificación de las conexiones de cables y el uso de un multímetro para ayudar en la solución del problema donde la cama caliente no se calienta o la temperatura de la cama es cero.
Herramientas y Materiales Necesarios
- Llave allen H2.0 (utilizada para retirar los tornillos de fijación de la cubierta inferior de la impresora)
- Pinzas planas (utilizadas para retirar el manguito de goma aislante y los cables de conexión para facilitar la medición)
- Multímetro (si no posee un multímetro, solo debe realizar los pasos 1 y 2)
Advertencia de Seguridad
Recordatorio Importante!
Antes de realizar cualquier trabajo de mantenimiento en la impresora y sus dispositivos electrónicos (incluyendo los cables del cabezal), apague la alimentación de la impresora y desconecte la fuente de alimentación para evitar cortocircuitos que puedan causar daños adicionales en los dispositivos electrónicos y riesgos de seguridad.
Al realizar mantenimiento o solución de problemas en la impresora, confirme primero la temperatura del hotend y la cama caliente para evitar operar en estado de alta temperatura. Si debe operar en estado de alta temperatura, use guantes aislantes térmicos para garantizar un mantenimiento seguro y efectivo.
Si tiene preguntas sobre esta guía, por favor haga clic aquí para presentar un ticket, y responderemos rápidamente brindándole la asistencia necesaria.

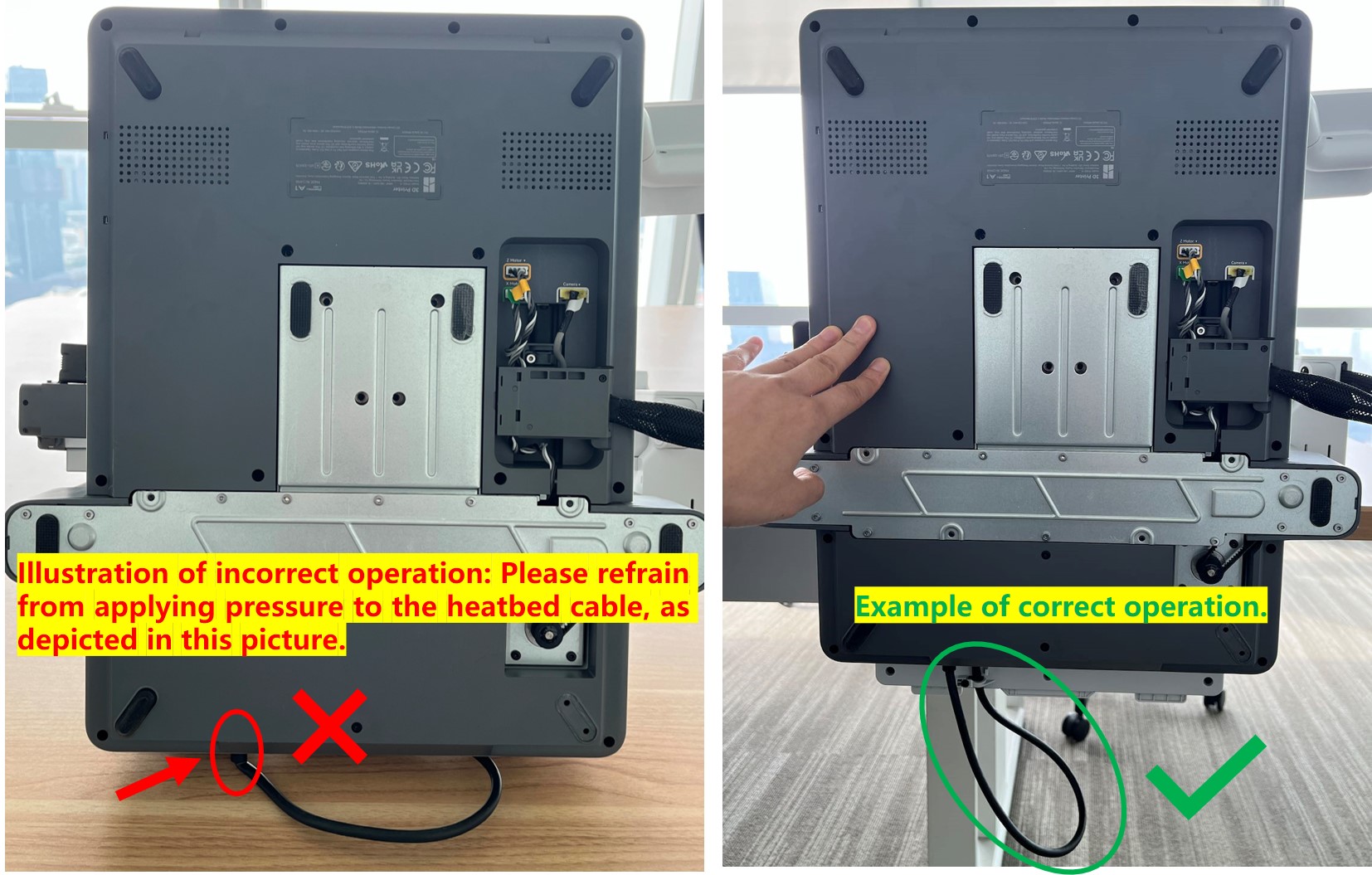

No aplique fuerza externa a los cables de la cama caliente durante la solución de problemas para evitar afectar la vida útil de los cables de la cama caliente.
Pasos de Operación

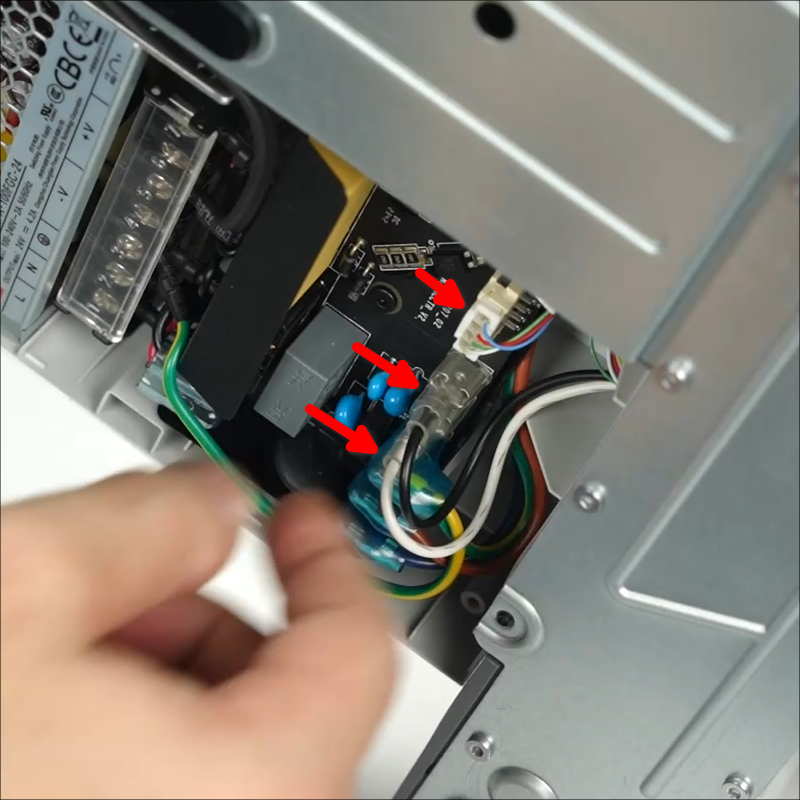

Paso 1: Verificar la conexión de los cables relacionados con la cama caliente
Consulte los pasos del artículo Guía de Desmontaje y Montaje de la Cama Caliente A1 para reconectar el cable de señal y el cable de alimentación de la cama caliente. Una vez finalizado, vuelva a colocar la cubierta inferior en el dispositivo (no es necesario apretar los tornillos).
Encienda la impresora y observe si la pantalla muestra normalmente la temperatura de la cama caliente y controla el calentamiento de la cama.
Paso 2: Verificar el estado de la placa AC
La placa de circuitos conectada a los cables de la cama caliente es la placa AC. Verifique si los componentes de esta placa presentan signos de quemaduras o daños. Si los componentes están dañados, deberá reemplazar la placa AC con una nueva. Consulte la Guía de Reemplazo de la Placa AC A1.
Paso 3: Medir el valor de resistencia de la cama caliente
Utilice un multímetro para medir los terminales de línea de señal de la cama caliente (como se muestra en la figura a continuación). Si el valor de resistencia medido es aproximadamente 100 kΩ (este valor se ve afectado significativamente por la temperatura ambiente, y una ligera desviación es normal; el valor medido en la figura es 105,6 kΩ), esto demuestra que el NTC de la cama caliente y su cable de medición de temperatura funcionan correctamente.
Recordatorio cálido: Para esta medición, debe utilizar pinzas planas para retirar el cable NTC de la cama caliente, y la posición de medición es en los puertos de cable de conexión amarillo y azul del cable NTC, como se muestra en la figura.
Utilice pinzas planas para empujar el manguito de goma aislante que rodea el terminal hacia atrás, luego mida el valor de resistencia del terminal, como se muestra en la figura de operación.
Si el valor de resistencia medido aquí es de 45Ω a 50Ω (el valor medido en la figura es 47,5 Ω), esto demuestra que la unidad de cama caliente funciona normalmente, y se recomienda reemplazar la placa AC. Si la resistencia de la cama caliente presenta una desviación con respecto al valor normal, indica que hay una anomalía en la unidad de cama caliente, y es necesario reemplazar la cama caliente.
Notas Finales
Esperamos que esta guía haya brindado soporte claro y práctico. Si el problema persiste, presente un ticket de soporte e incluya los registros recientes de la impresora y otras imágenes o detalles adicionales. Nuestro equipo técnico revisará su solicitud y brindará asistencia detallada. También puede visitar Bambu AI, que responde instantáneamente a preguntas comunes y le brinda orientación operativa.
