Cuándo usar esta guía
Después de conectar el cable de alimentación y encender la impresora, la pantalla de la impresora no se enciende.
Al mismo tiempo, uno o más indicadores de las placas de circuito están funcionando incorrectamente.
Podemos observar:
- La pantalla está apagada, pero el indicador HMS está encendido y parpadea lentamente.
- La pantalla está apagada, y el indicador HMS también está apagado.
Consejos de seguridad y herramientas
- Llave hexagonal H1.5
- Llave hexagonal H2.0
- Multímetro (opcional)
Recordatorio importante! Esta guía de solución de problemas implica muchos conectores de enchufe y desenchufe. Antes de realizar cualquier mantenimiento o trabajo de conexión y desconexión de conectores en la impresora y sus dispositivos electrónicos (incluyendo los cables del cabezal), apague la alimentación de la impresora y desconecte la fuente de alimentación para evitar cortocircuitos por operación en vivo, lo que podría causar daños adicionales en los dispositivos electrónicos y peligros de seguridad. Al realizar mantenimiento o solución de problemas en la impresora, primero confirme la temperatura del hotend y la cama caliente para evitar operar a altas temperaturas. Si es necesario operar a altas temperaturas, use guantes resistentes al calor para garantizar un mantenimiento seguro y efectivo.
Precauciones para la solución de problemas
Antes de iniciar el proceso de solución de problemas, familiarícese con los patrones de indicadores de la placa principal (MC), el cabezal (TH) y el HMS.
Estado normal: el indicador de la placa TH está constantemente verde
Como se muestra en la foto, sostenga la parte inferior de la cubierta trasera y abra con cuidado.
https://public-cdn.bblmw.com/wiki/video/A1M-TH.mp4
Estado normal: la placa MC y la placa AP están integradas en la placa principal
La placa MC parpadea verde una vez cada 5 segundos (este indicador debe observarse desde un ángulo específico).
https://public-cdn.bblmw.com/wiki/video/A1M-MC.mp4
La placa AP tiene un indicador verde que parpadea una vez por segundo.
https://public-cdn.bblmw.com/wiki/video/A1M-AP.mp4

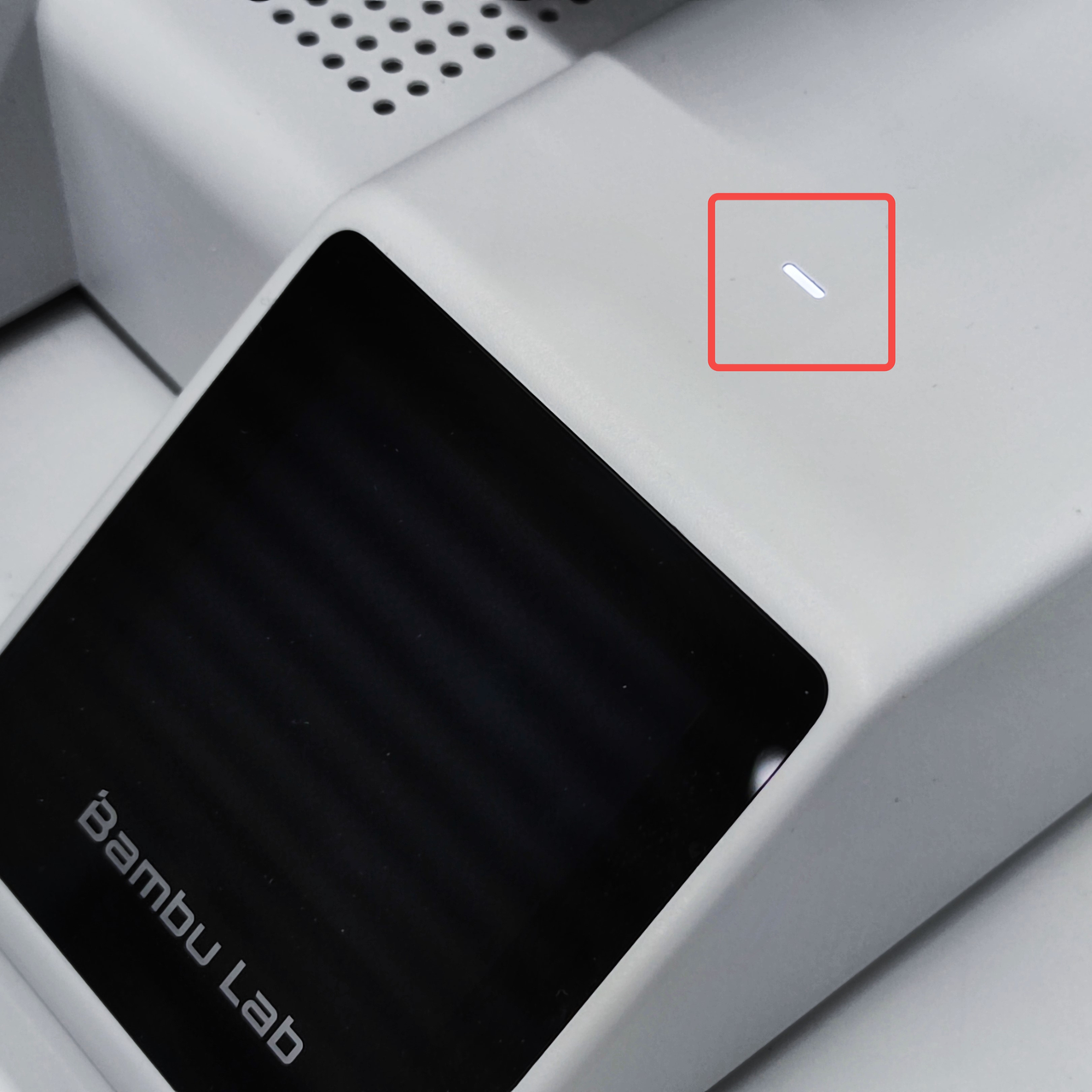

Estado normal: el indicador HMS está encendido
Si hay un error HMS, el indicador parpadea rápidamente. Si no hay error HMS, el indicador está encendido fijo cuando la pantalla está encendida, y parpadea lentamente cuando la pantalla está apagada.
Pantalla apagada, indicador HMS encendido
Síntomas del problema
Después de encender la impresora, la pantalla de visualización no muestra nada, el indicador HMS está encendido y parpadea lentamente, y los indicadores de las placas MC y AP están normales.

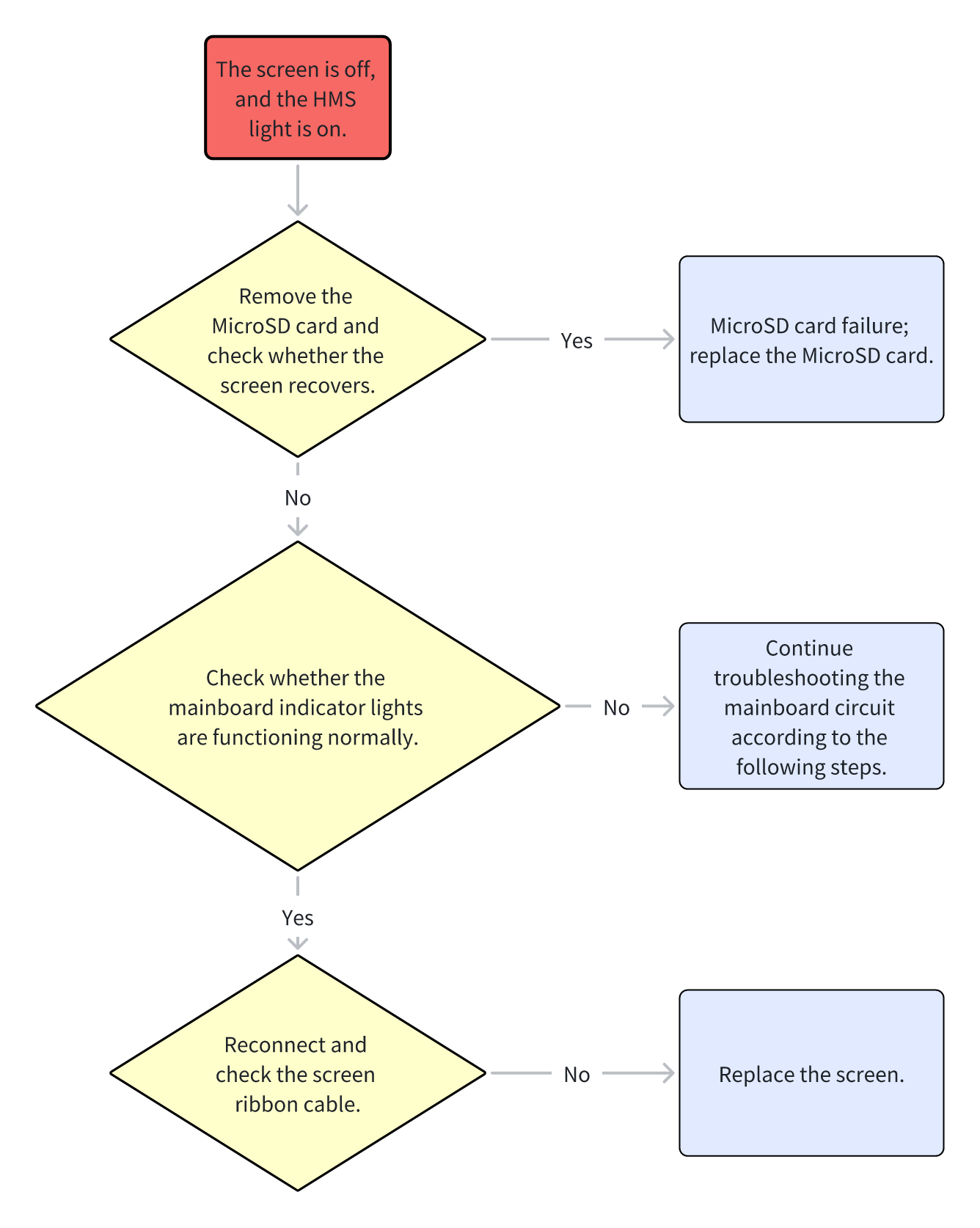

Sugerencia de solución
Después de encender la impresora, si el indicador HMS está encendido, el problema podría deberse a una tarjeta MicroSD o a la pantalla. Si el problema no se resuelve, continúe con la solución de problemas del circuito de la placa principal.
Causas y soluciones
- El fallo de la tarjeta MicroSD causa que la pantalla no muestre nada; reemplace la tarjeta MicroSD.
- El cable de cinta de la pantalla está suelto; reconecte el cable de cinta.
- El cable de cinta de la pantalla está dañado; reemplace el cable de cinta.
- La pantalla está defectuosa; reemplace la pantalla.
Pasos para la solución de problemas
1. Verificar la tarjeta MicroSD
Si la pantalla de visualización no muestra nada, primero verifique la tarjeta MicroSD.
Nota: Antes de realizar las siguientes operaciones, asegúrese de apagar la impresora.
Paso 1 - Apague la impresora y retire con cuidado la tarjeta MicroSD. Reinicie la impresora y observe si la pantalla de visualización funciona. Paso 2 - Si la pantalla funciona sin la tarjeta MicroSD, reintroduzca la tarjeta MicroSD con la impresora apagada y reinicie para verificar si el problema anterior fue causado por la tarjeta. Paso 3 - Si se confirma, reemplace la tarjeta MicroSD.
2. Verificar el cable de cinta de la pantalla
Retire la placa inferior.
Si los indicadores de la placa principal (potencia, MC y AP) están normales, el problema podría deberse a un fallo en la pantalla o a un problema con el cable de cinta.
Paso 1 - Apague y apague la impresora, luego retire la placa inferior del A1 mini.
Coloque la impresora de lado para que el pilar del eje Z esté paralelo a la mesa, y afloje los 16 tornillos mostrados en la figura.
Tenga en cuenta que los tornillos N.º 15 y N.º 16 son diferentes; recuerde sus posiciones para reinstalar la cubierta inferior.
Después de retirar los tornillos, abra suavemente la cubierta desde la esquina superior derecha moviéndose a lo largo de los bordes hasta que esté suelta.
Paso 2 - Después de retirar la placa inferior, encienda la impresora nuevamente sin tocar ninguna parte. Observe los indicadores, luego apague la impresora y desconecte la alimentación.
Paso 3 - Si todos los indicadores están normales, reconecte el cable de cinta de la pantalla y verifique la interfaz, los pines y el cable de cinta FPC en busca de daños.
Paso 4 - Si la pantalla sigue sin mostrar nada, se necesita reemplazar el conjunto de pantalla.
El reemplazo de la pantalla táctil del A1 mini puede consultar el artículo de la Wiki: Guía de reemplazo de pantalla táctil - A1 mini
Pantalla no muestra, indicador HMS apagado
Síntomas del problema
Después de encender la impresora, la pantalla de visualización no muestra nada, y el indicador HMS está apagado.

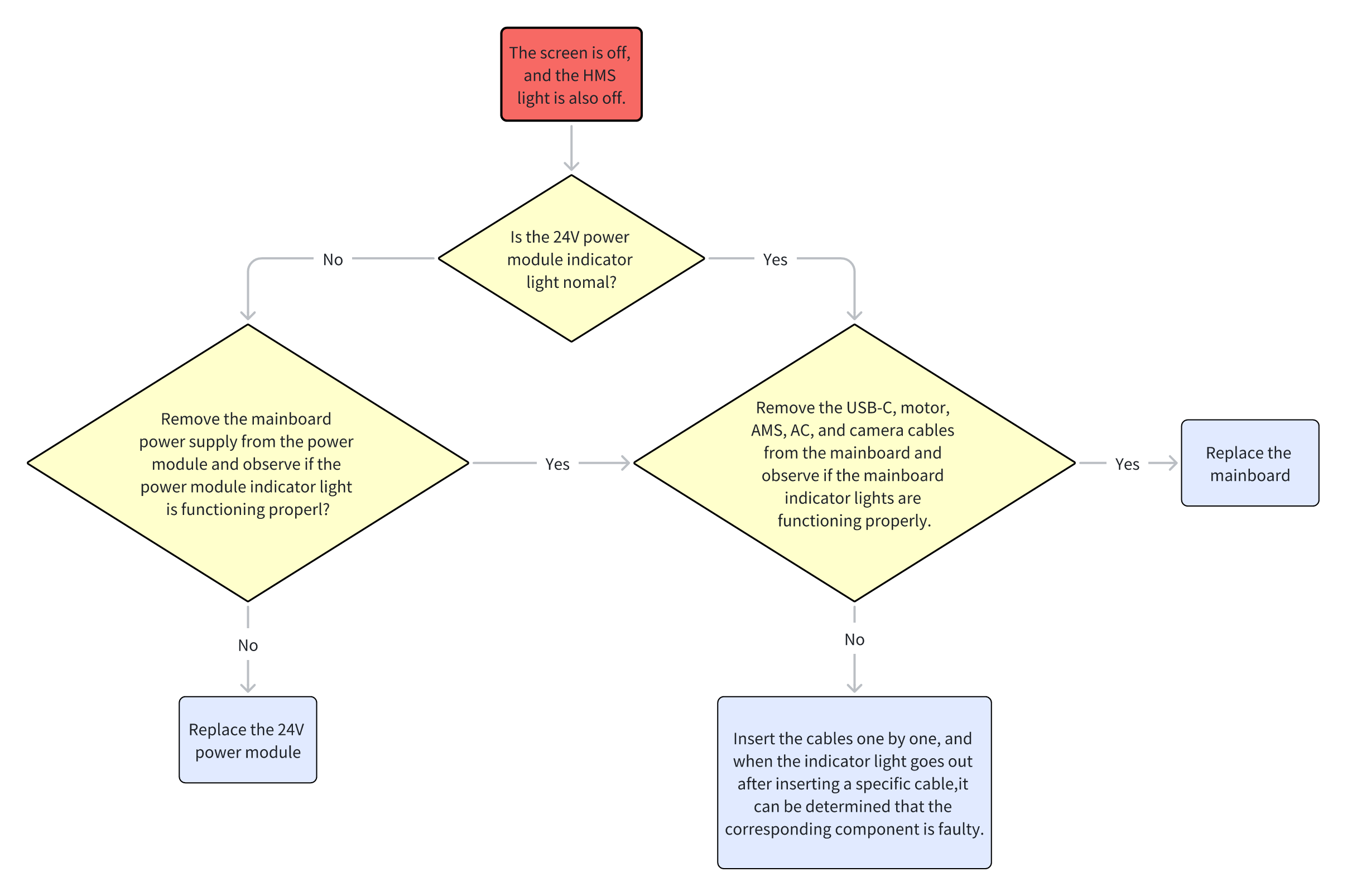

Sugerencia de solución
Si el indicador HMS está apagado, indica un fallo en el circuito de la placa principal o del módulo de alimentación. Se recomienda solucionar los problemas del circuito de la placa principal y la placa TH.
Causas y soluciones
- Problema de alimentación; reemplace la fuente de alimentación o el cable de conexión de alimentación.
- Problema de alimentación de la placa principal; verifique el cable de conexión de alimentación de la placa principal.
- Fallo en la placa principal; reemplace la placa principal.
- Componentes defectuosos en la placa principal causando cortocircuito.
- Placa TH defectuosa o sus componentes causando cortocircuito.
Pasos para la solución de problemas
Retire la cubierta inferior y verifique el indicador de alimentación, así como los indicadores de las placas MC y AP. Para solucionar problemas de la placa TH, abra la cubierta trasera del cabezal y observe si su indicador funciona normalmente.
Apagar y retirar la placa inferior para observar los indicadores
1. Apague y apague la impresora, luego retire la placa inferior del A1 mini.
Coloque la impresora de lado para que el pilar del eje Z esté paralelo a la mesa, y afloje los 16 tornillos mostrados en la figura.
Tenga en cuenta que los tornillos N.º 15 y N.º 16 son diferentes; recuerde sus posiciones para reinstalar la cubierta inferior.
Después de retirar los tornillos, abra suavemente la cubierta desde la esquina superior derecha moviéndose a lo largo de los bordes hasta que esté suelta.
2. Observar los indicadores
Después de retirar la placa inferior, encienda la impresora nuevamente para observar los indicadores.No toque ninguna parte de la impresora durante este proceso. Después de observar los indicadores, apague la impresora y desconecte la alimentación.
Si el indicador de alimentación está apagado
1. Verificar si el módulo de alimentación de 24V funciona normalmente.
La tensión de entrada de la placa principal es de 24V, suministrada por el módulo de alimentación de 24V.
Si la salida del módulo de alimentación es anormal, la tensión de entrada a la placa principal será anormal, causando que todos los indicadores no se enciendan. En este caso, se necesita reemplazar el módulo de alimentación.

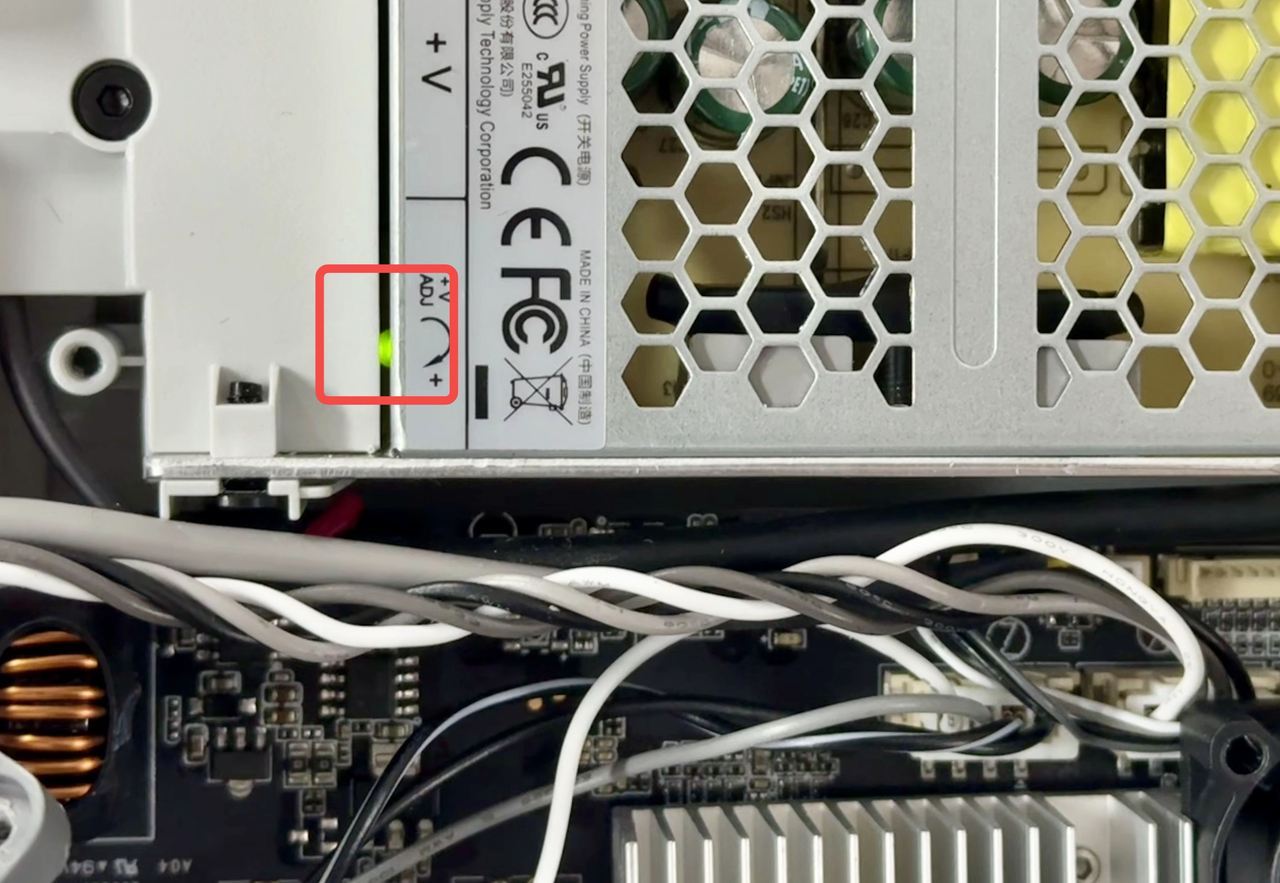

Paso 1 - Verifique el indicador del módulo de alimentación de 24V y los terminales de conexión. Estado normal: luz verde encendida.
Paso 2 - Si la luz indicadora está apagada o parpadea, afloje los tres tornillos y abra el módulo de alimentación para una solución de problemas adicional.

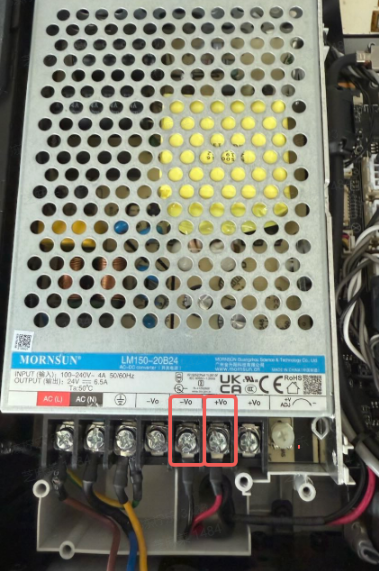

Paso 3 - Use un multímetro para medir la tensión entre +Vo y -Vo. Si la tensión es 0, el módulo de alimentación podría estar defectuoso o la placa principal podría tener un cortocircuito.

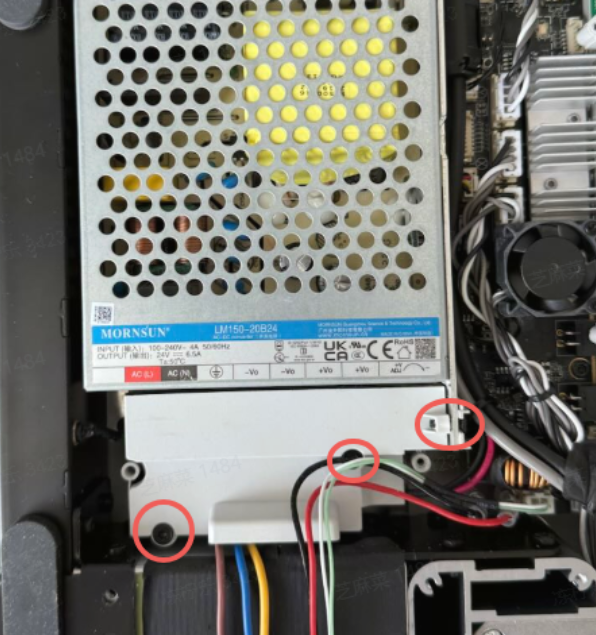

Si no tiene multímetro, afloje los dos tornillos mostrados en la figura y retire el cable de alimentación de la placa principal. En este momento, el módulo de alimentación está libre de interferencias externas. Conecte la alimentación y encienda la impresora.
Si la luz indicadora sigue siendo anormal, el módulo de alimentación está defectuoso y debe reemplazarse.
Nota: No toque ninguna parte de la impresora durante el encendido. Después de observar los indicadores, apague la impresora y desconecte la alimentación.
2. Verificar si la placa principal funciona normalmente
Si retirar el cable de alimentación de la placa principal restaura el indicador de alimentación y proporciona una salida de 24V, podría ser un cortocircuito en la placa principal o en un circuito secundario.

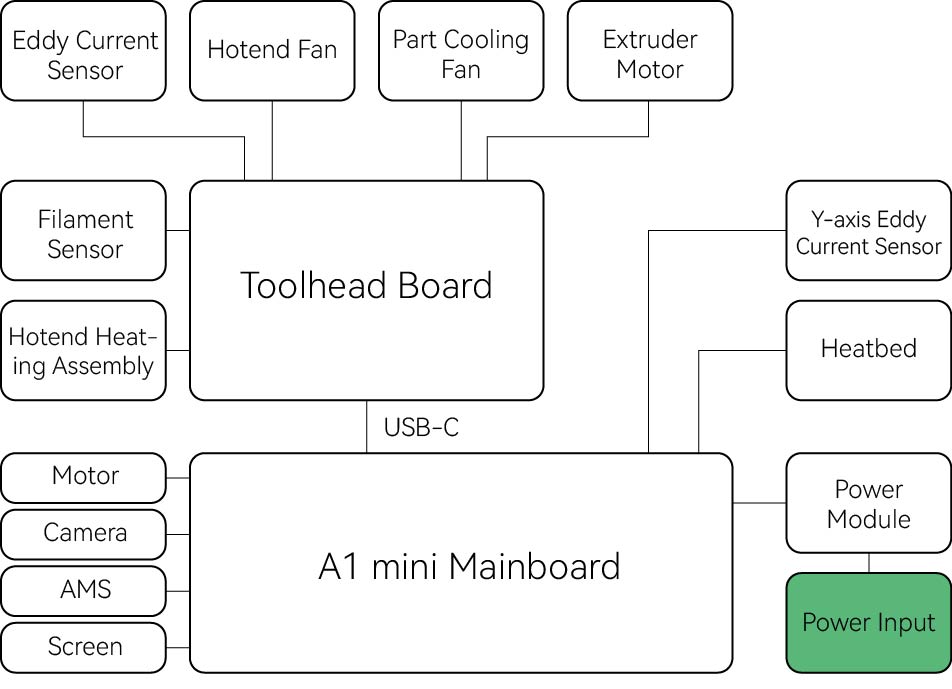

El sistema de 24V dentro de la impresora está conectado en serie. Si cualquier componente en el circuito principal o en un circuito secundario (placa principal, placa principal del cabezal o componentes en las placas como ventiladores, calentadores, motores, etc.) tiene un cortocircuito, todo el sistema de 24V podría cortocircuitarse.

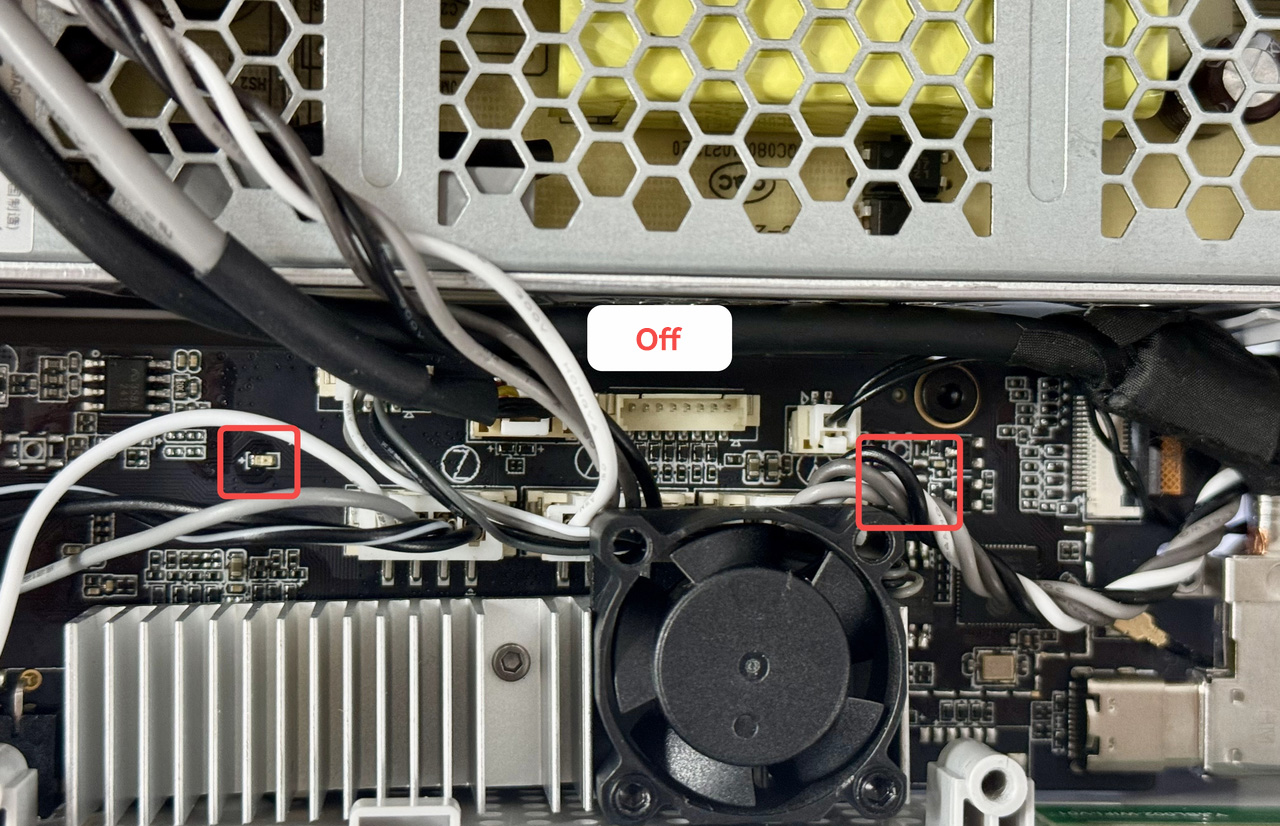

Si el indicador de alimentación está encendido pero los indicadores de la placa principal están anormales
- El cable de conexión de alimentación de la placa principal está dañado.
- El circuito secundario de la placa principal tiene un cortocircuito.
- La placa principal está defectuosa.
1. Problema de alimentación de la placa principal: verificar el cable de conexión de alimentación de la placa principal

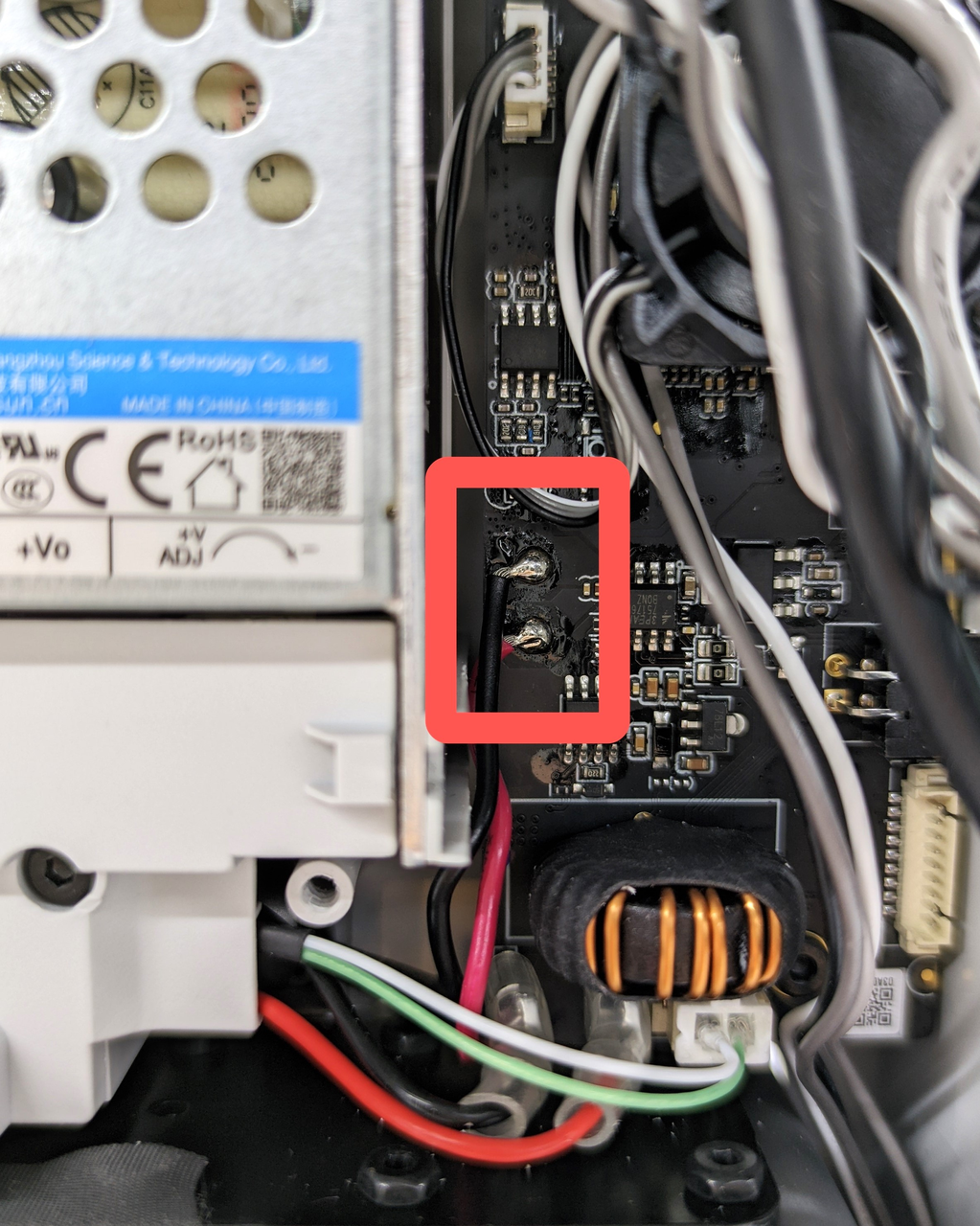

Si tiene un multímetro en casa, puede intentar medir la tensión en estos dos terminales de la placa principal (opcional). Esta es la entrada de alimentación DC de la placa principal. Si marca 0, indica que el cable de conexión de alimentación de la placa principal podría estar dañado.
2. Fallo en la placa principal o problema de componente causando cortocircuito
Paso 1 - Apague la impresora, desconecte todos los cables de los componentes de la placa principal, luego encienda la impresora para verificar si las luces indicadoras de la placa principal funcionan correctamente.
Si la placa principal está normal, las dos luces indicadoras de la placa principal se encenderán correctamente. Si aún no se encienden adecuadamente, la placa principal está defectuosa. Consulte este artículo de la wiki para reemplazarla: Guía de reemplazo de la placa principal - A1 mini。
Paso 2 - Si las luces indicadoras de la placa principal funcionan nuevamente, indica que otros componentes de la placa principal tienen un cortocircuito o la placa TH está defectuosa.
Reconecte los cables de los componentes a la placa principal uno por uno y encienda para verificar si las luces indicadoras son anormales, con el fin de identificar qué componente tiene un cortocircuito y reemplazar el componente correspondiente.
Nota: Mantenga la impresora apagada al conectar o desconectar componentes para evitar dañar la placa principal.
Paso 3 - Si después de reconectar los cables de cinta de la placa TH las luces indicadoras de la placa principal se apagan o parpadean, indica que el problema es causado por un defecto en la placa TH y se requiere un análisis adicional de la placa TH.
3. Placa TH o sus componentes causando cortocircuito
Abra la cubierta trasera del cabezal y observe la luz indicadora de la placa TH.
Si la luz indicadora está verde constantemente, la placa TH podría estar defectuosa. Consulte este artículo de la wiki para reemplazarla: Guía de reemplazo de la placa TH - A1 mini。
Si la luz indicadora está apagada, apague y desconecte todos los cables de los componentes de la placa TH, luego encienda para ver si la luz indicadora se recupera.
Paso 1 - Si la luz indicadora se recupera, indica que hay un cortocircuito en un componente de la placa TH.
Reconecte los cables de los componentes de la placa TH uno por uno y encienda para verificar si la luz indicadora es anormal, con el fin de identificar qué componente tiene un cortocircuito y reemplazar el componente defectuoso.
Nota: Mantenga la impresora apagada al conectar o desconectar componentes para evitar dañar la placa principal.
Paso 2 - Si la luz indicadora no se recupera, la placa TH está defectuosa. Consulte este artículo de la wiki para reemplazarla: Guía de reemplazo de la placa TH - A1 mini。
Notas finales
Esperamos que la guía detallada proporcionada haya sido útil e informativa. Si esta guía no resuelve su problema, presente un ticket de soporte. Responderemos sus preguntas y brindaremos asistencia. Si tiene sugerencias o comentarios sobre esta wiki, por favor deje un mensaje en el área de comentarios. ¡Gracias por su apoyo y atención!
