En esta guía mostraremos el proceso de reemplazar la pantalla táctil del A1 mini.
¿Cuándo usarla?
Esta guía debe utilizarse si la pantalla táctil del A1 mini está defectuosa y necesita ser reemplazada. Los problemas comunes causados por la pantalla táctil del A1 mini son:
- La pantalla de la impresora no se enciende
- Los toques no se registran en la pantalla
- Recomendado por el Soporte Técnico de Bambu Lab
Herramientas y materiales necesarios

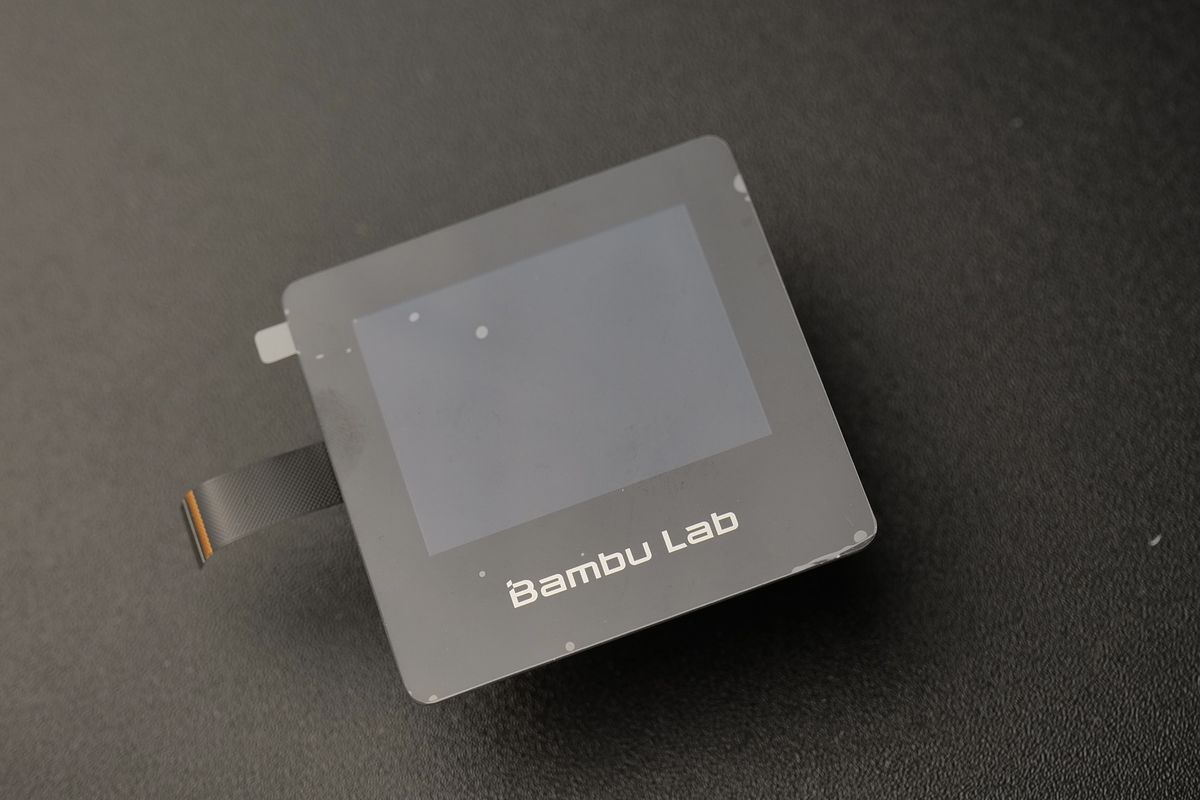

Bambu Lab Touchscreen for A1 mini
- Llave hexagonal H2.0
- Llave hexagonal H1.5
- 20 minutos de tu tiempo
Advertencia de seguridad
¡IMPORTANTE!
Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento en la impresora y sus electrónicos, incluidos los cables del cabezal, ya que dejar la impresora encendida durante estas tareas puede causar un cortocircuito, lo que puede provocar daños adicionales en los componentes electrónicos y peligros de seguridad.
Al realizar mantenimiento o solución de problemas en la impresora, podrás necesitar desmontar algunas partes, incluido el hotend. Este proceso puede exponer cables y componentes eléctricos que podrían causar un cortocircuito si entran en contacto entre sí o con otros componentes metálicos o electrónicos mientras la impresora sigue encendida. Esto puede dañar los componentes electrónicos de la impresora y causar más daños.
Por lo tanto, es esencial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier trabajo de mantenimiento. Esto evitará cortocircuitos o daños en los componentes electrónicos de la impresora. Al hacerlo, evitarás posibles daños en los componentes electrónicos de la impresora y garantizarás que el mantenimiento se realice de manera segura y efectiva.
Si tienes dudas o preguntas sobre cómo seguir esta guía, abre un nuevo ticket en nuestra Página de Soporte y haremos lo posible por responder rápidamente y brindarte la asistencia que necesitas.
Pasos para retirar la pantalla táctil antigua
1. Retirar la cubierta inferior de la impresora

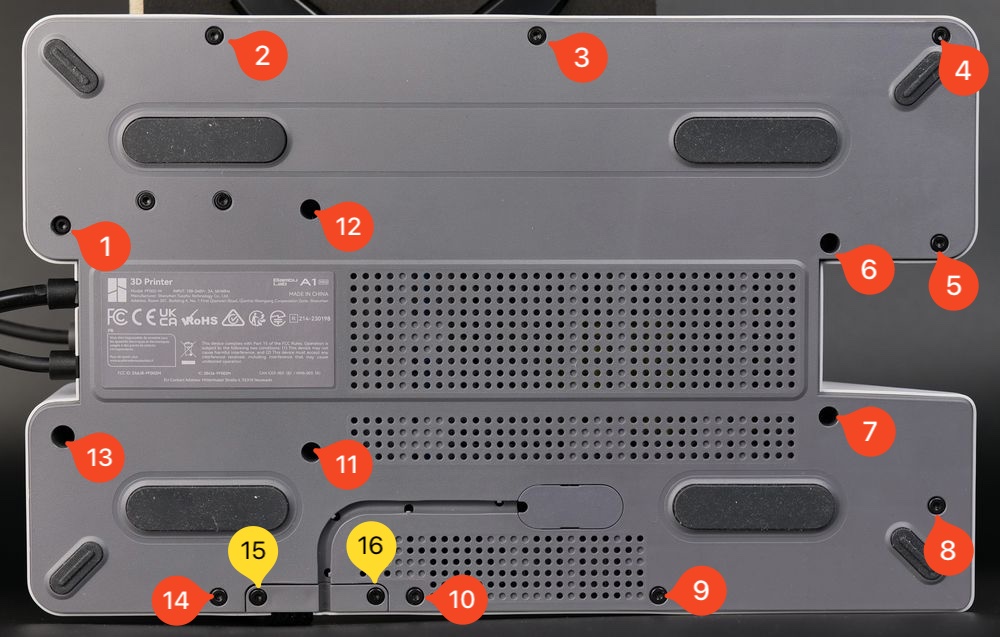

Coloca la impresora de lado, con el pilar del eje Z enfrentado a la mesa. Luego, retira los 16 tornillos que sujetan la cubierta inferior para acceder al ventilador de la placa MC.
Ten en cuenta que los tornillos 15 y 16 son diferentes, así que regístralos para cuando vuelvas a ensamblar la cubierta inferior.
Después de retirar los tornillos, retira suavemente la cubierta inferior de plástico. Puedes comenzar desde la esquina superior derecha y trabajar suavemente alrededor de la impresora hasta que la cubierta se suelte.
2. Retirar el soporte del cable USB C y desconectarlo

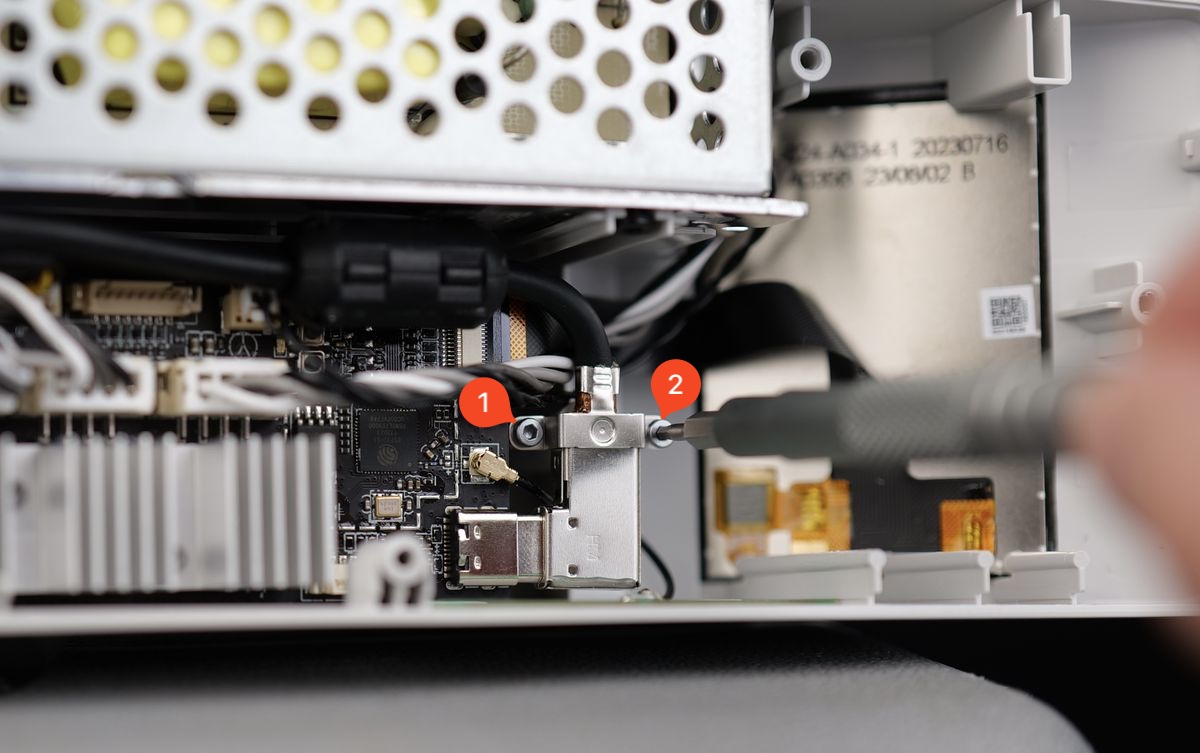

Con la cubierta retirada, procede a retirar el soporte del cable USB C como se muestra en la imagen a continuación. Este se usa para sujetar el cable USB de forma segura a la placa principal.

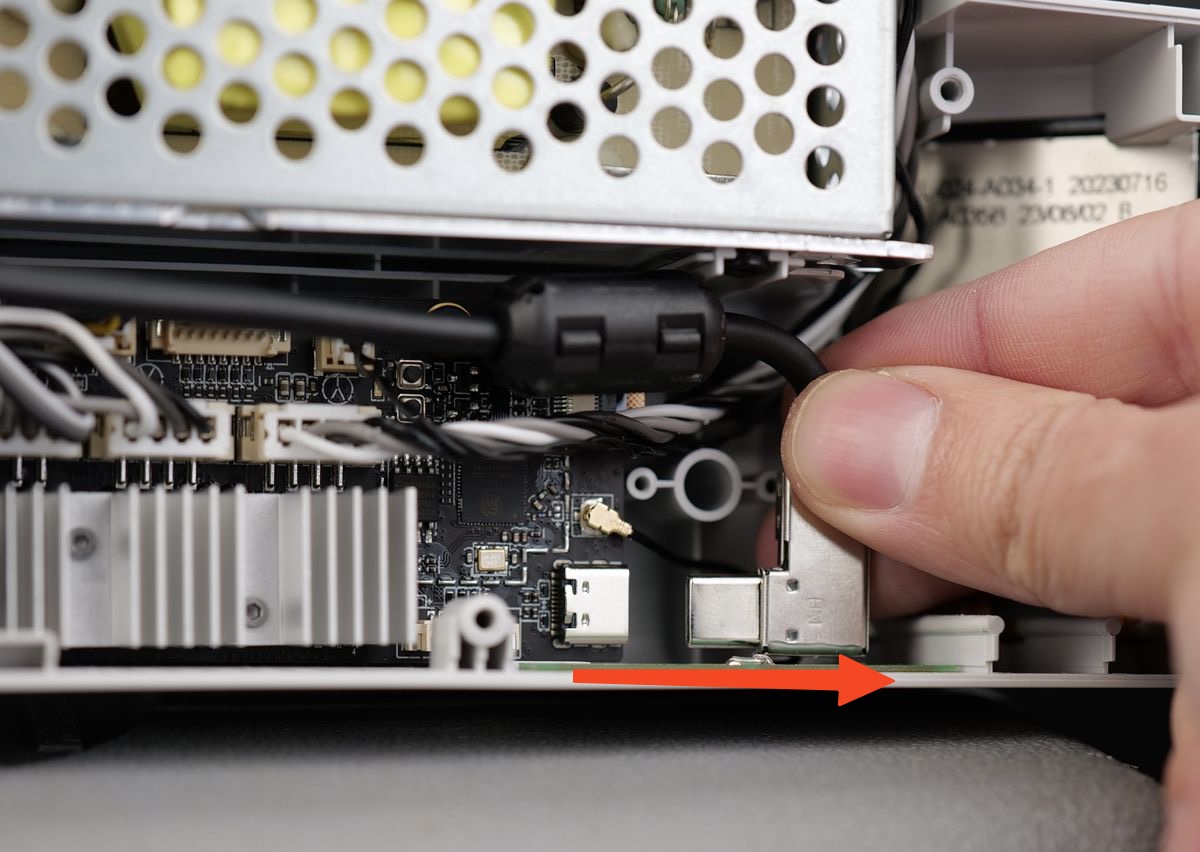

Una vez retirados los tornillos, desconéctalo suavemente. Asegúrate de tirar hacia la derecha y no doblar el cable, ya que existe un pequeño riesgo de dañar el conector USB en la placa.
3. Desconectar el cable de cinta de la pantalla táctil

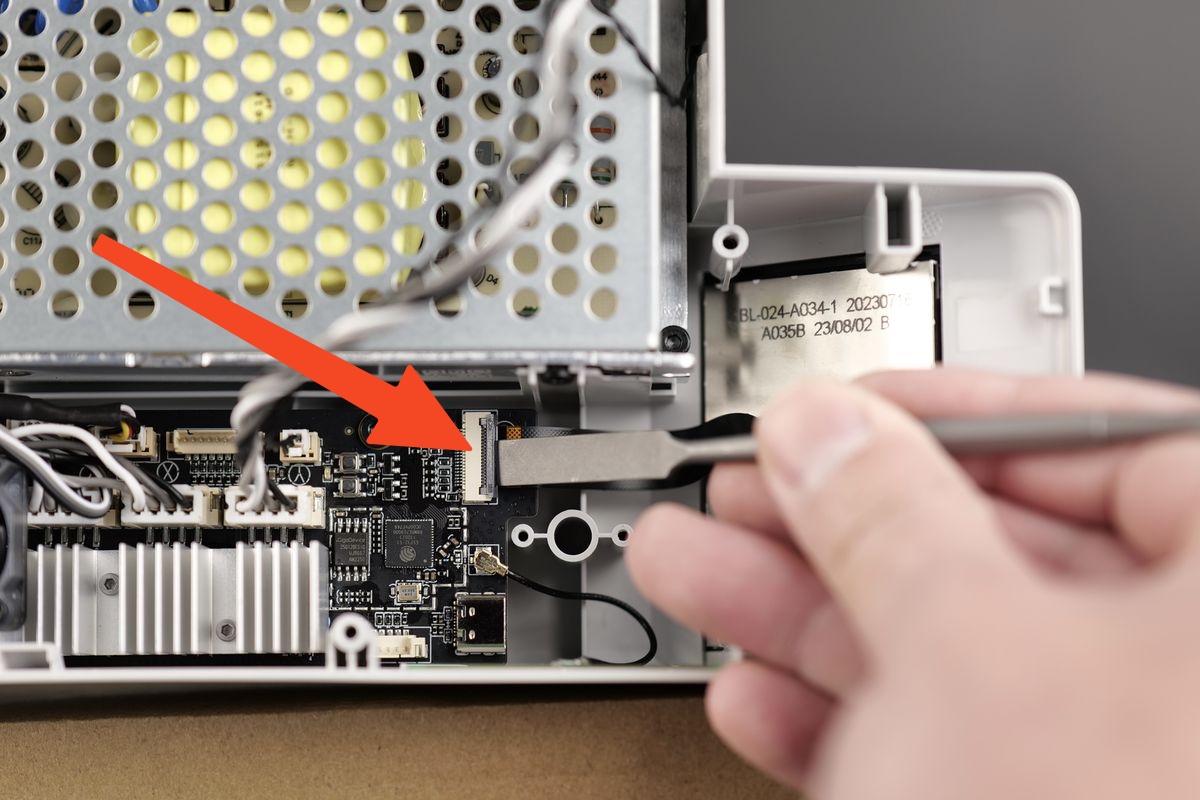

En el siguiente paso, tira suavemente el clip plástico que sostiene el cable de cinta hacia ti. Soltará el cable de cinta. Toma especial cuidado en este paso. El clip puede dañarse fácilmente.

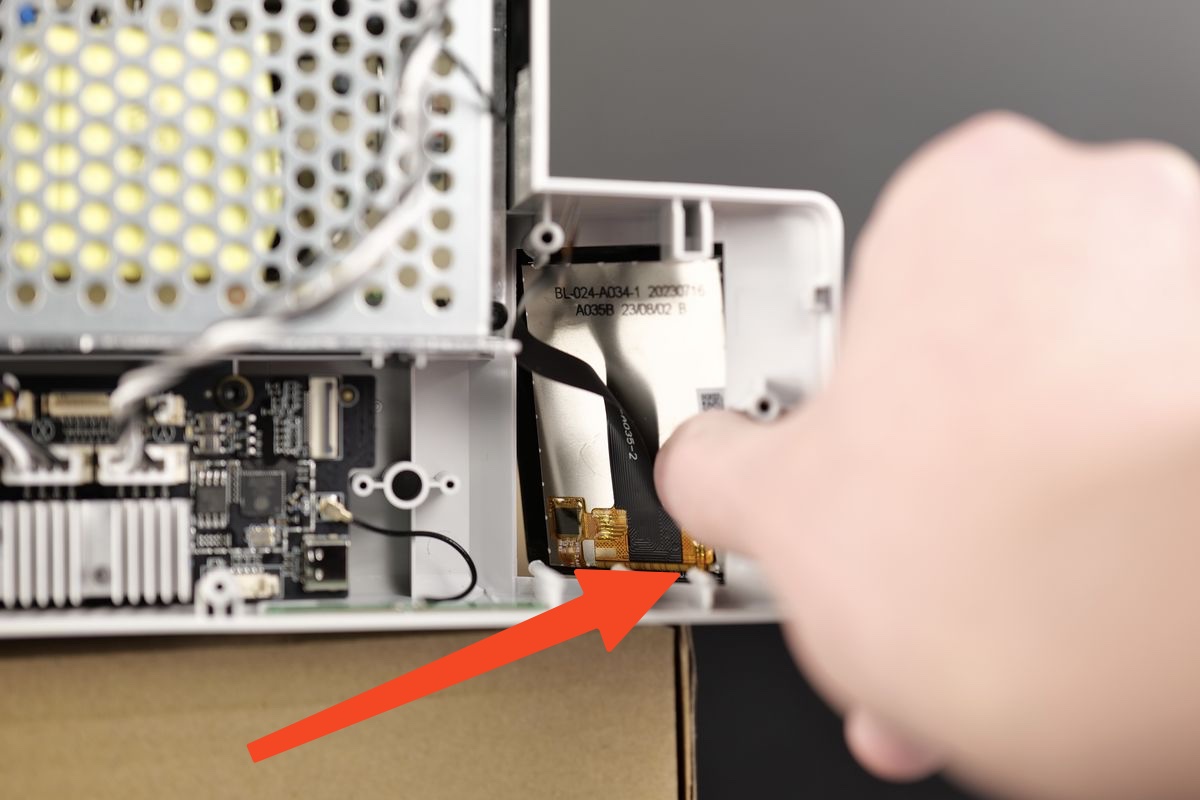

4. Empujar la pantalla hacia afuera
La pantalla táctil del A1 mini está sujeta por cinta adhesiva de doble cara. Empuja suavemente la pantalla alejándola de la impresora. La mejor manera es empujar desde la esquina inferior derecha, como se muestra en la imagen a continuación.

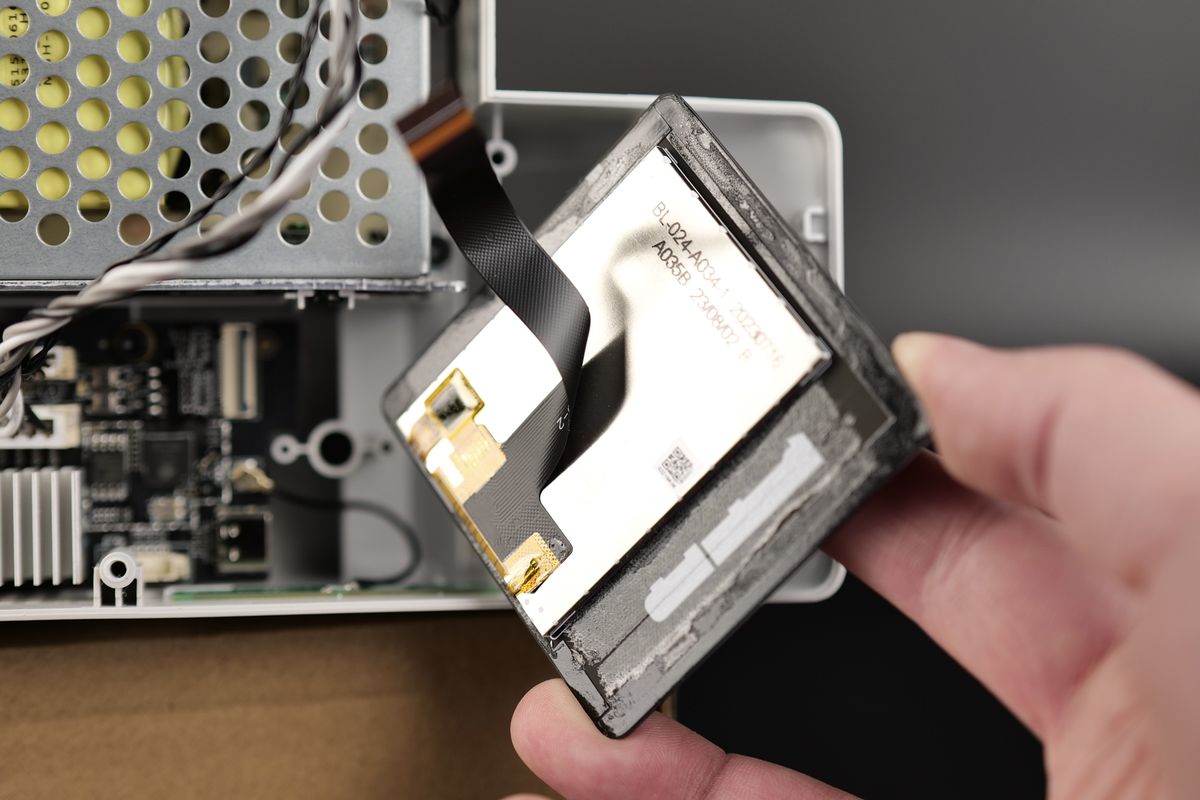

La pantalla ahora está retirada
Pasos para instalar la nueva pantalla táctil

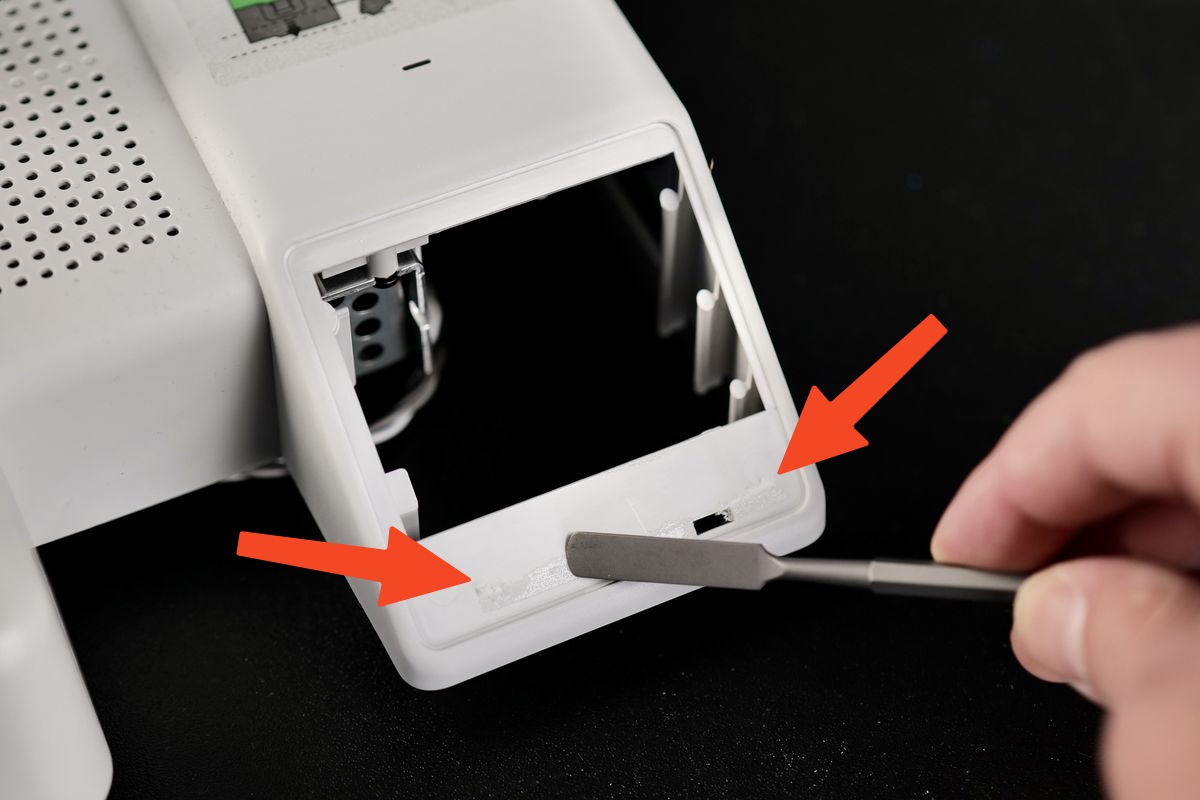

1. Limpiar la cinta adhesiva antigua
Cuando se retira la pantalla antigua, podría quedar cinta adhesiva en el marco de la impresora. Voltea la impresora hacia arriba, luego retira cuidadosamente cualquier cinta restante para garantizar una buena instalación de la nueva pantalla. Se puede usar IPA (Alcohol Isopropílico) para facilitar el proceso.

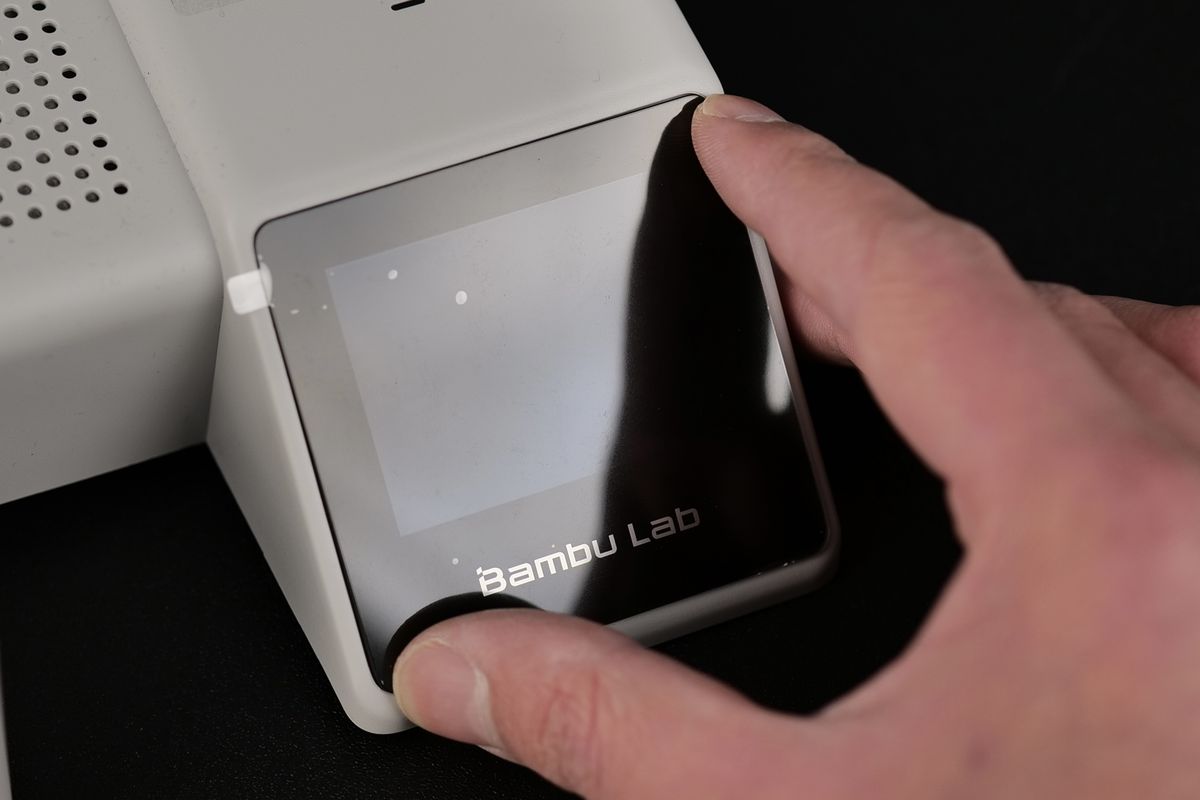

2. Instalar la nueva pantalla táctil en el marco de la impresora

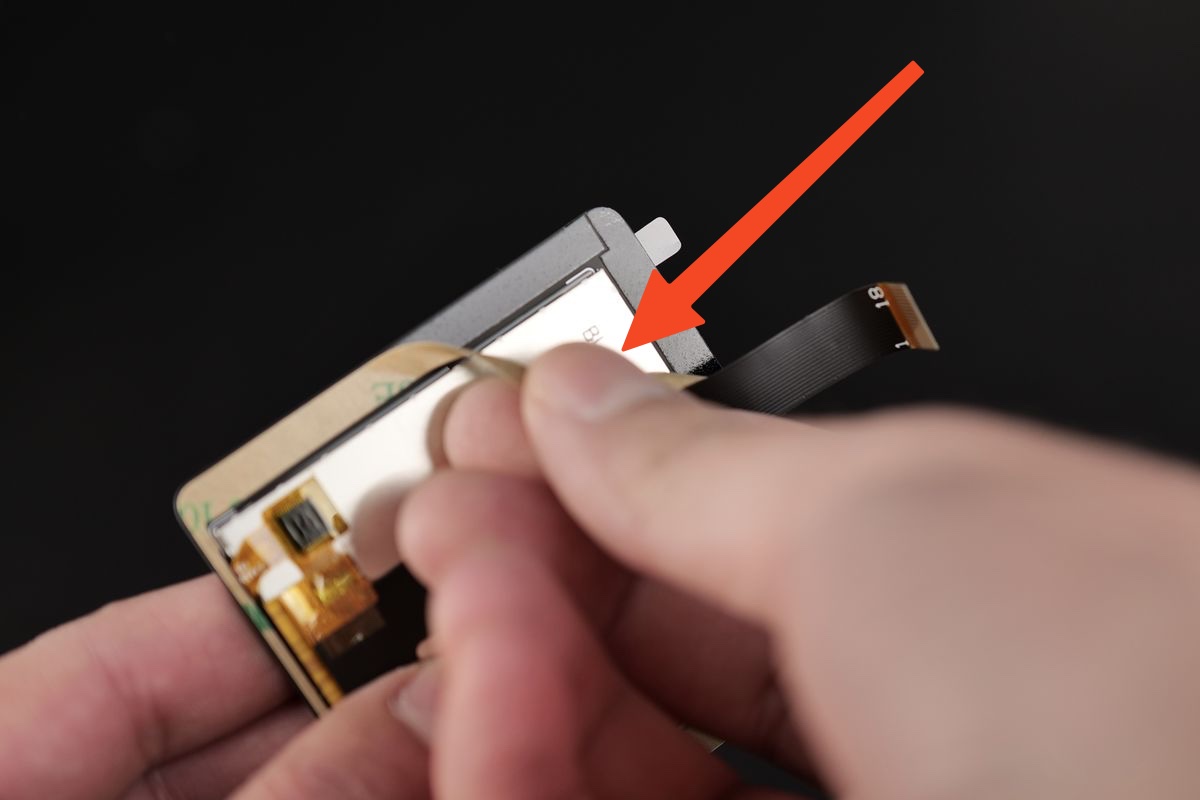

Después de limpiar el marco de la cola antigua, procede a instalar la nueva pantalla táctil. Primero, retira toda la película marrón protectora de la pantalla para exponer la adhesión.
Luego, sostén cuidadosamente la pantalla por sus lados, asegurándote de no tocar la adhesión con los dedos y colócala en su posición. Asegura que la pantalla esté alineada correctamente, luego aplica presión suave alrededor del marco negro de la pantalla para garantizar que se adhiera bien al marco de la impresora.

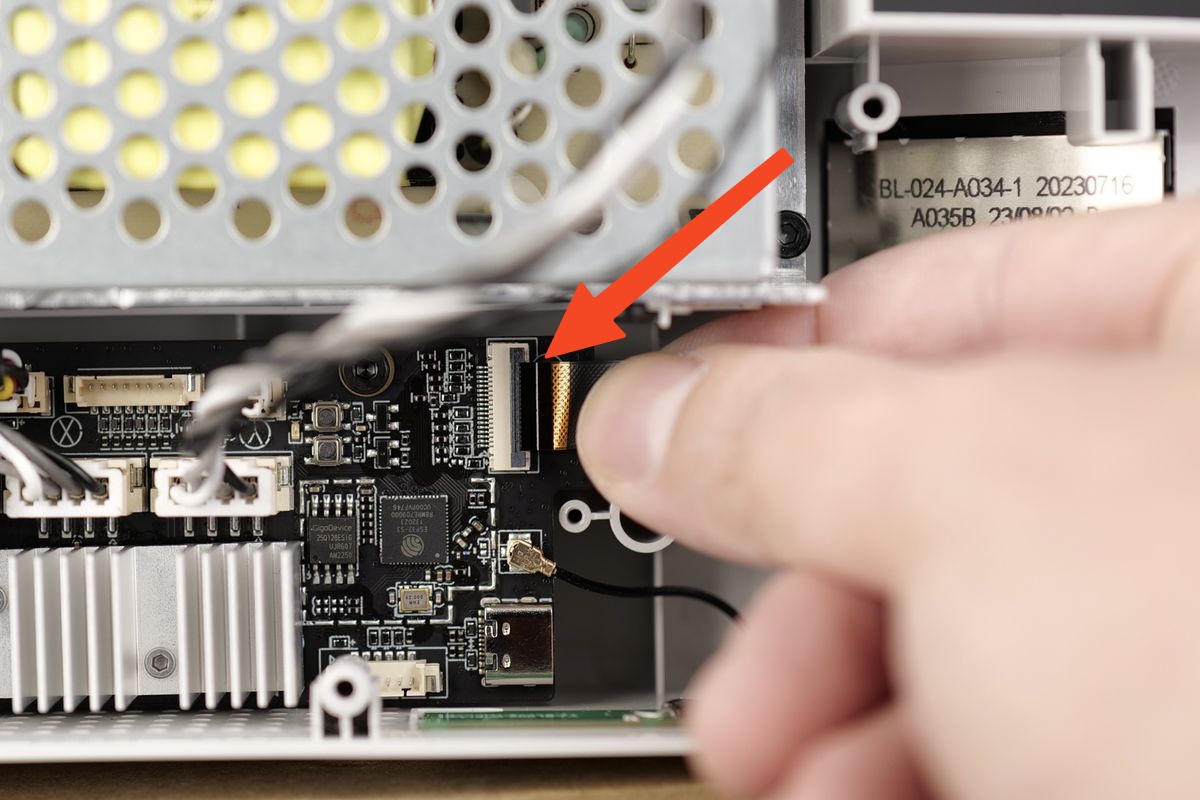

3. Reconectar el cable de cinta de la pantalla táctil
Voltea la impresora de lado nuevamente, luego reconecta suavemente el cable de cinta, asegurando que la línea blanca coincida con el contorno marcado en la placa. Cuando todo se vea correcto, simplemente gira el clip hacia la derecha para bloquear el cable de cinta en su lugar.
4. Conectar el cable USB C y volver a colocar el soporte

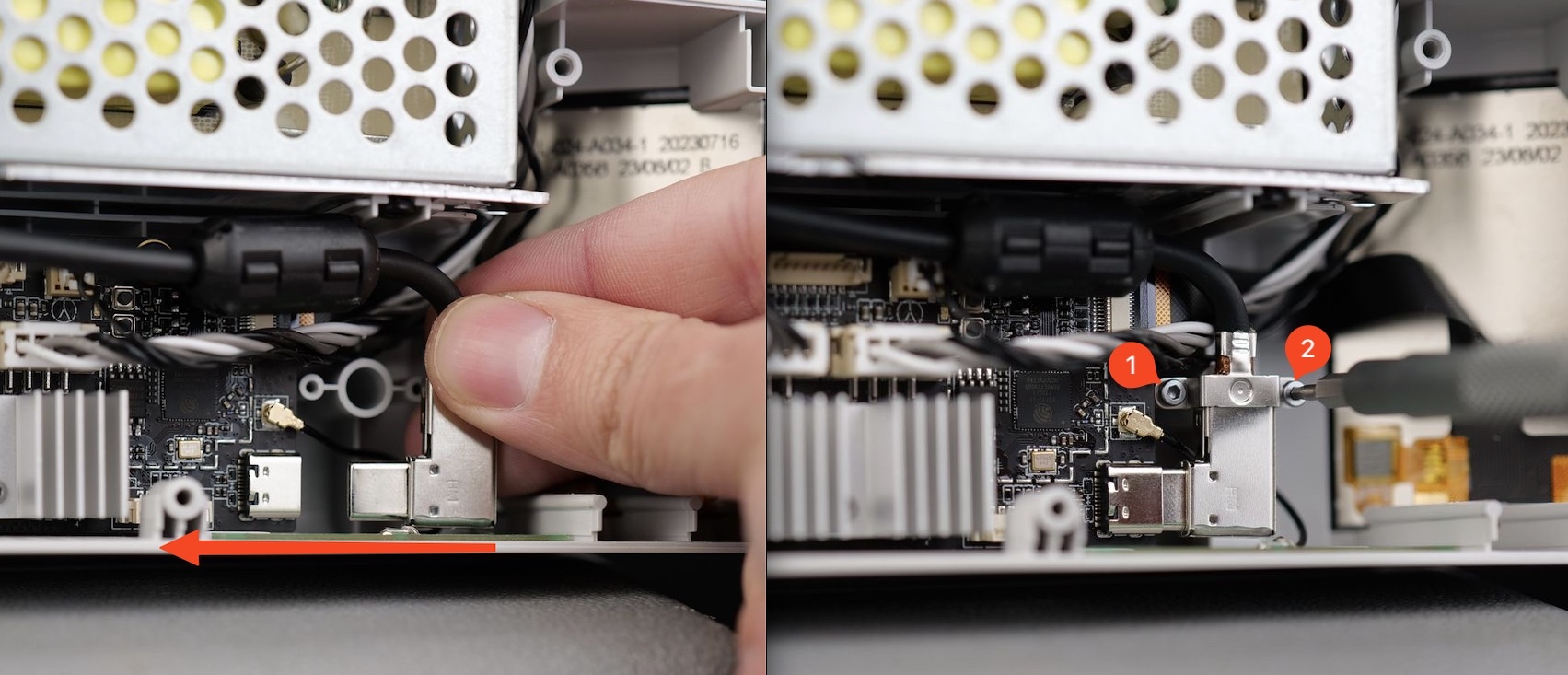

Ruta cuidadosamente el cable USB hacia el conector USB en la placa y reinstálalo como se muestra a continuación. Luego, vuelve a colocar el soporte metálico con los tornillos que retiraste anteriormente.

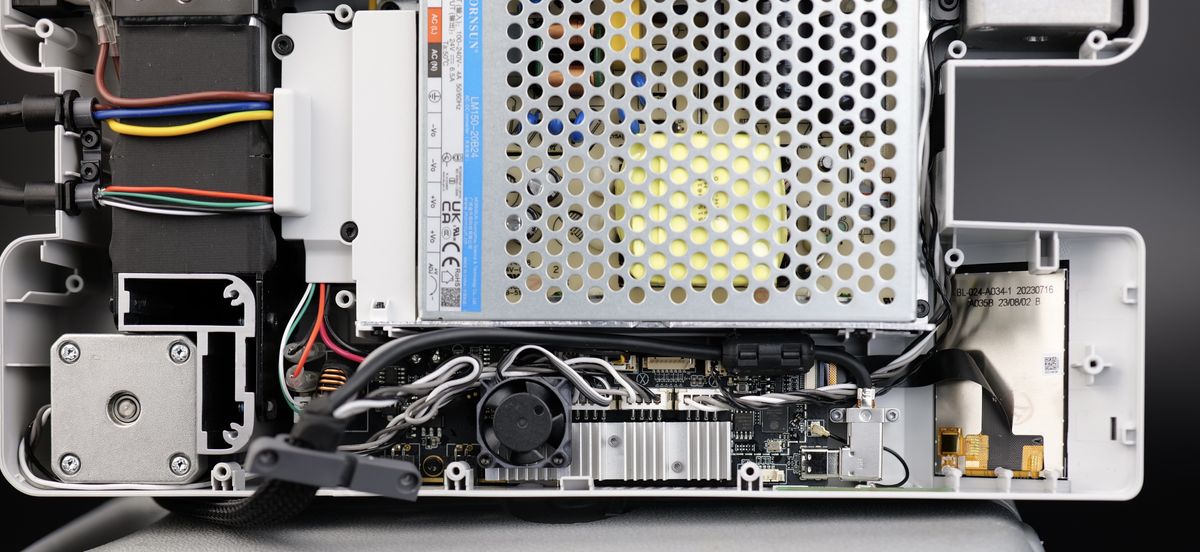

5. Realizar gestión de cables
Antes de colocar de nuevo la cubierta inferior, asegúrate de que los cables de la placa MC estén correctamente ruteados para que no interfieran con el ventilador de la placa MC, como se muestra en la imagen a continuación.
6. Instalar la cubierta inferior
Ahora puedes proceder a instalar la cubierta inferior de vuelta en la impresora. Comienza ajustando los tornillos 15 y 16 para asegurar que el haz de cables lateral quede correctamente posicionado. Luego, continúa instalando los tornillos restantes, asegurándote de no apretarlos en exceso.
Verificar la funcionalidad
Enciende la impresora y confirma si la pantalla táctil registra entradas e información se muestra en ella. Si la operación es exitosa, el reemplazo está completo.
Paso de calibración después de la operación
No se requiere ningún paso de calibración.
Problemas potenciales y soluciones
Si encuentras problemas durante la instalación de una nueva pantalla táctil, revisa los problemas potenciales y soluciones enumerados a continuación:
La pantalla no funciona
Verifica el cable de cinta y confirma que esté insertado correctamente, como se muestra en el Paso 3. Reconecta el cable de cinta de la pantalla táctil.
La pantalla funciona, pero no reconoce la interacción táctil
Intenta reconectar el cable de cinta y confirma que esté insertado correctamente, como se muestra en el Paso 3. Reconecta el cable de cinta de la pantalla táctil. Si el problema persiste, la pantalla de reemplazo podría estar defectuosa. Proporciona la información y un video a nuestro equipo de Soporte Técnico para que puedan ayudarte a resolver el problema.
Notas finales
Esperamos que la guía detallada que compartimos haya sido útil e informativa.
Queremos asegurarnos de que puedas realizarla de manera segura y efectiva. Si tienes preocupaciones o preguntas sobre el proceso descrito en este artículo, te animamos a contactar a nuestro amable equipo de servicio al cliente antes de iniciar la operación. Nuestro equipo siempre está listo para ayudarte y responder cualquier pregunta que puedas tener.
Haz clic aquí para abrir un nuevo ticket en nuestra Página de Soporte.
Haremos lo posible por responder rápidamente y brindarte la asistencia que necesitas.
