Guía de Optimización de la Impresión de la Primera Capa para el Bambu Lab X2D

Impacto de la Primera Capa en la Calidad de Impresión

En impresión 3D, la calidad de la primera capa juega un papel crucial para el éxito general de la impresión. Si bien imperfecciones menores en la primera capa generalmente no afectan significativamente el modelo final, problemas severos en la primera capa pueden impactar directamente en la calidad total de la impresión y causar fallas en la impresión. Los problemas comunes en la primera capa suelen clasificarse en dos categorías, cada una presentando distintos niveles de riesgo para la impresión.

1. La Boquilla Está Demasiado Cerca de la Cama Caliente (Primera Capa Muy Baja)

   • La boquilla puede raspar la cama caliente, dañando potencialmente tanto la boquilla como la placa de impresión.

   • Adhesión excesiva entre la impresión y la cama caliente, dificultando su retiro o causando que el modelo se rompa.

   • Subextrusión en la primera capa que causa "Obstrucción" (acumulación de filamento en la punta de la boquilla que bloquea la extrusión).

2. La Boquilla Está Demasiado Lejos de la Cama Caliente (Primera Capa Muy Alta)

   • Los espacios amplios entre las líneas de la capa inferior, afectando la apariencia y la resistencia estructural del modelo.

   • La primera capa no adhiere adecuadamente a la cama caliente debido a contacto insuficiente. Esto puede causar deformación, desplazamiento, espagueti o fallas similares a obstrucciones durante la impresión.

Ejemplos de Primeras Capas Impresas de Calidad

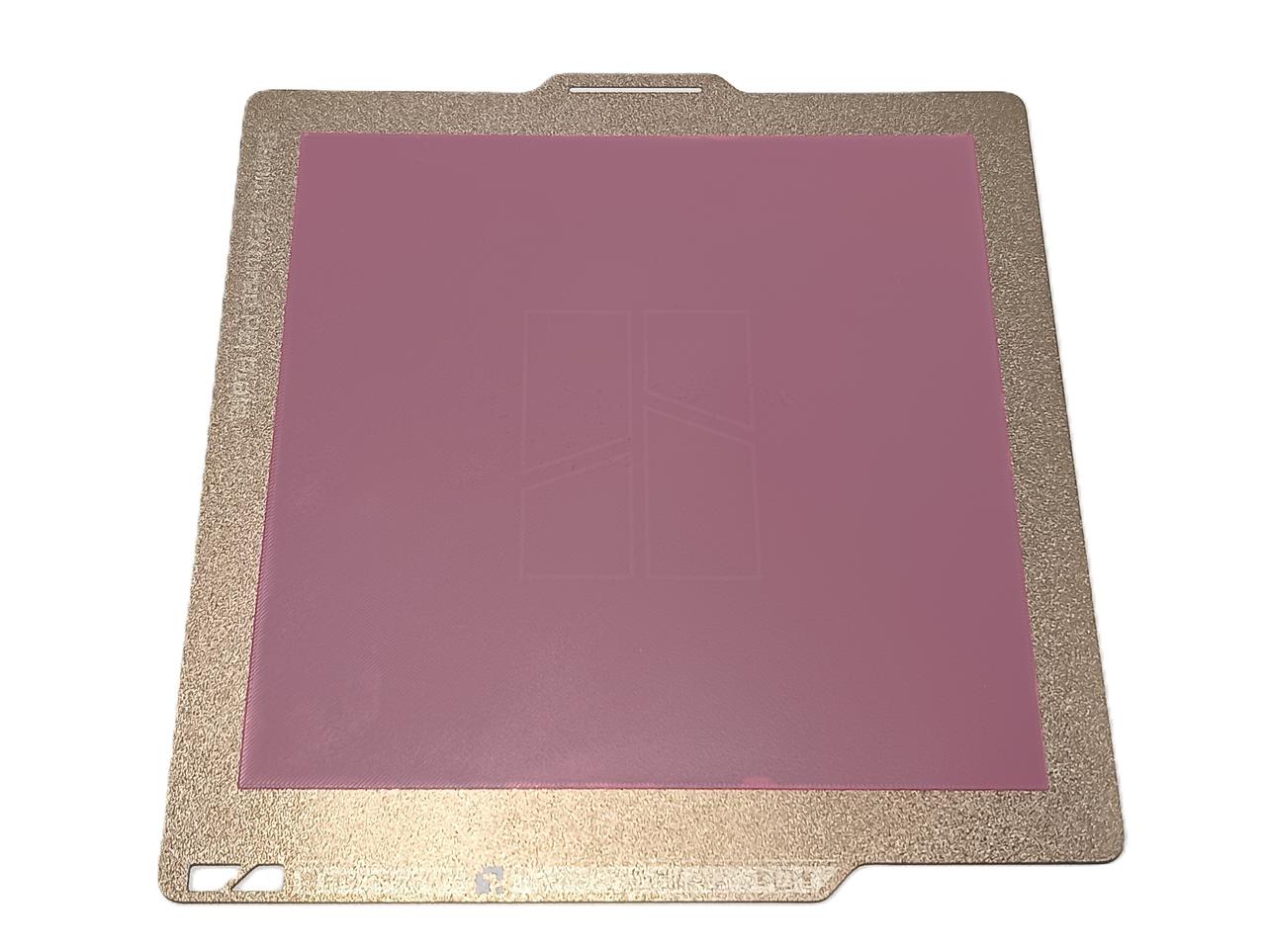

Una primera capa de alta calidad:

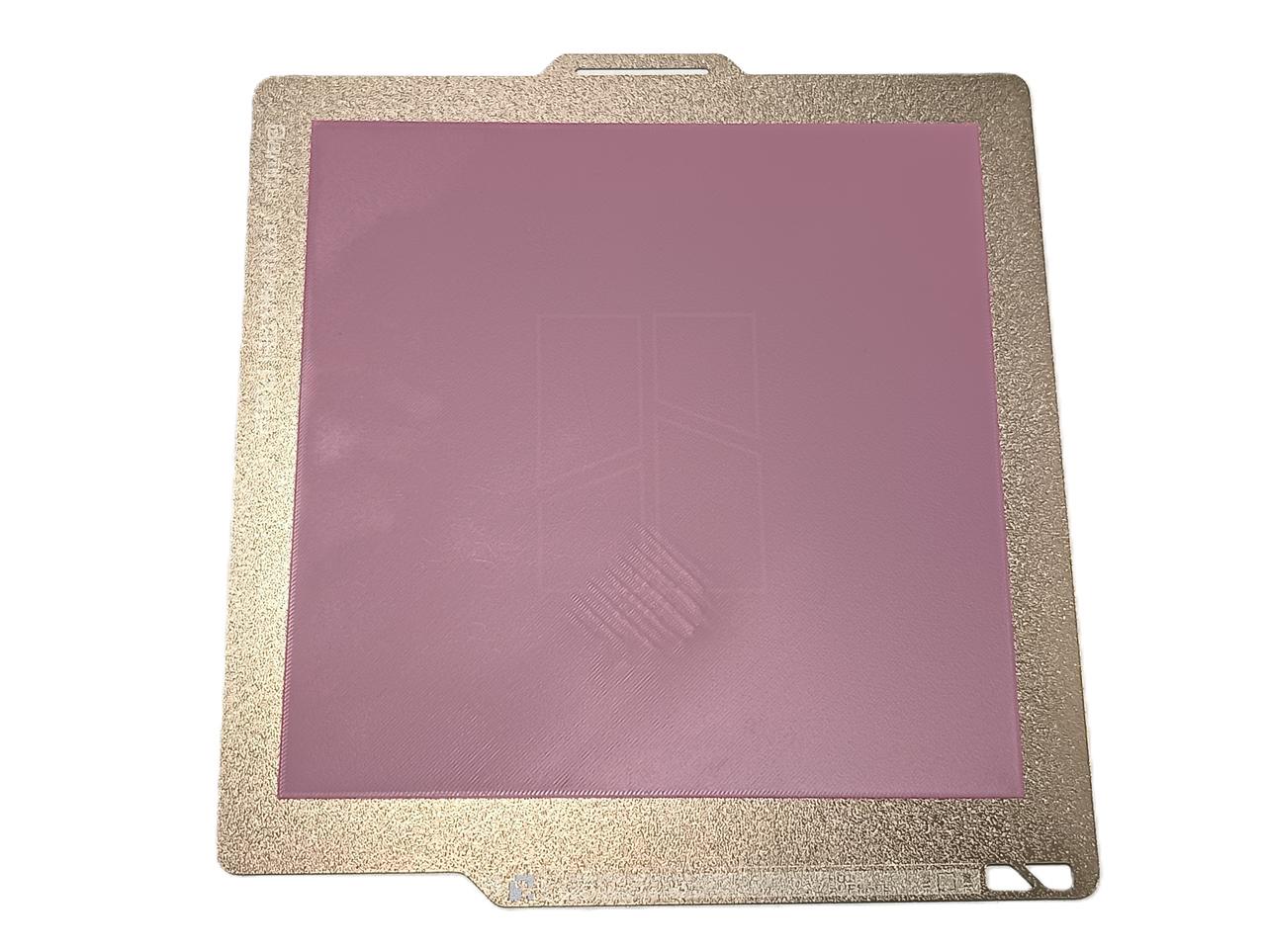

Nota: Defectos menores como variaciones en el ancho de línea o arrugas (por ejemplo, defectos en solo el 10% de la primera capa, mientras que el 90% restante es liso) generalmente no afectan la tasa de éxito de la impresión. Mientras no afecten la adhesión general ni la unión entre capas, no influirán significativamente en la calidad final de la impresión (véase la imagen a continuación).

Una primera capa impresa 3D de manera adecuada:

Cómo Lograr una Primera Capa de Alta Calidad

Calibración y Nivelación

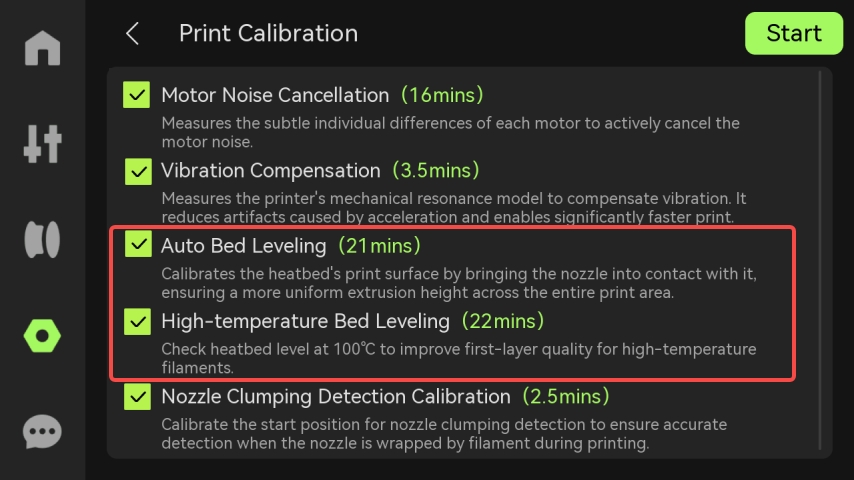

1. Independientemente del problema de primera capa que presente su impresora, recomendamos ejecutar Nivelación Automática de Cama y Nivelación de Cama a Alta Temperatura a través de Configuración > Calibración > Calibración de Impresión. Si la máquina ha sido movida, almacenada por mucho tiempo o si la cama caliente ha sido desmontada o reemplazada, debe ejecutarse la nivelación nuevamente en la calibración.

2. Antes de imprimir 3D, configure Nivelación Automática de Cama como Activada en la ventana de tarea de envío para asegurar que se realice una nivelación rápida antes de cada impresión.

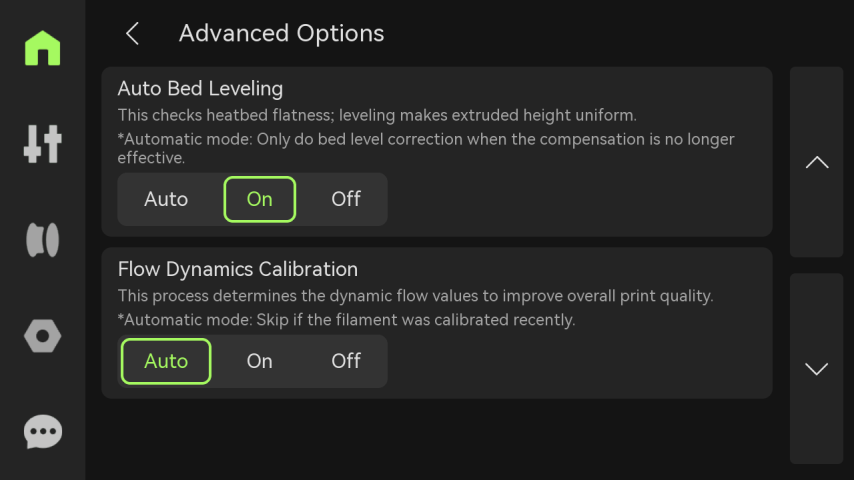

También puede habilitar la Nivelación Automática de Cama en la pantalla táctil de la impresora en: Opciones Avanzadas > Nivelación Automática de Cama.

Los datos de nivelación antes de imprimir y los datos de nivelación de calibración (incluyendo Nivelación Automática de Cama y Nivelación de Cama a Alta Temperatura) se guardan en la impresora. Durante la impresión, el sistema combina y aplica automáticamente ambos conjuntos de datos de nivelación.

Guía de Solución de Problemas para la Primera Capa

A: Primera Capa de Área Amplia / Placa Completa Muy Baja

Solución:

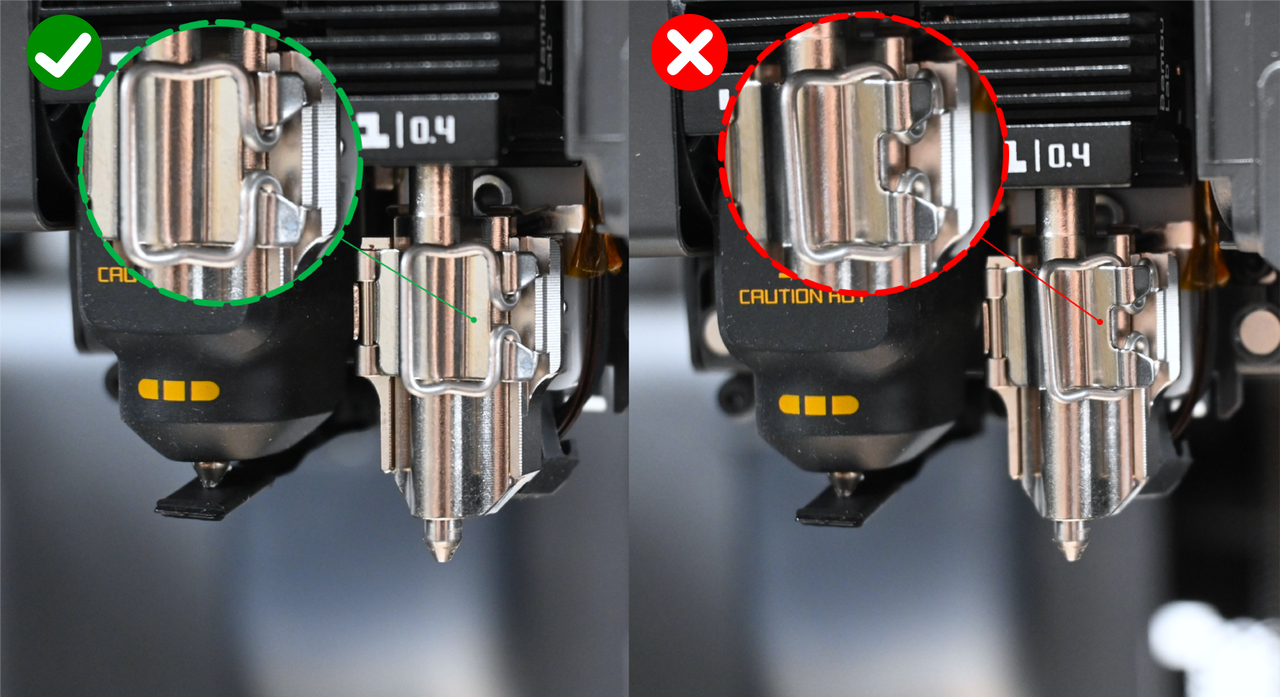

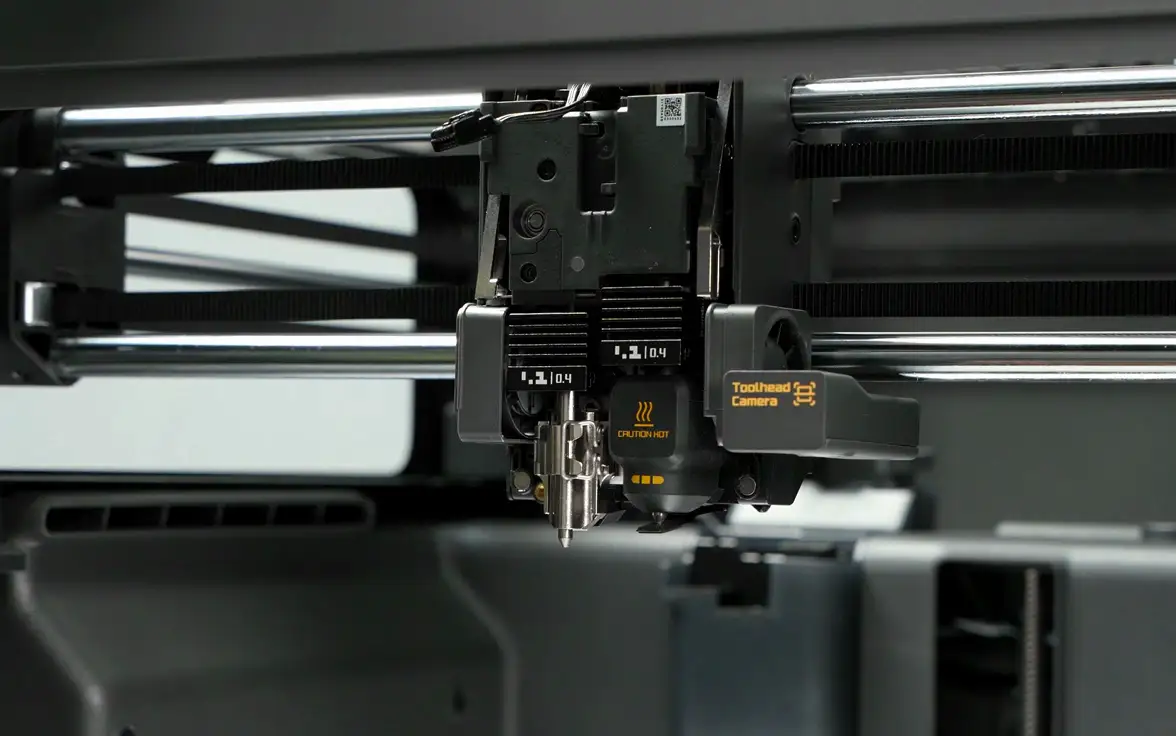

1. Verifique si la boquilla está instalada correctamente.

• Los clips deben estar fijados de manera correcta para asegurar que no estén sueltos.

Después de la instalación, agite manualmente la boquilla para verificar su estabilidad. Si está suelta, la boquilla no está completamente asegurada.

2. Ajuste el Desplazamiento Cero del Eje Z

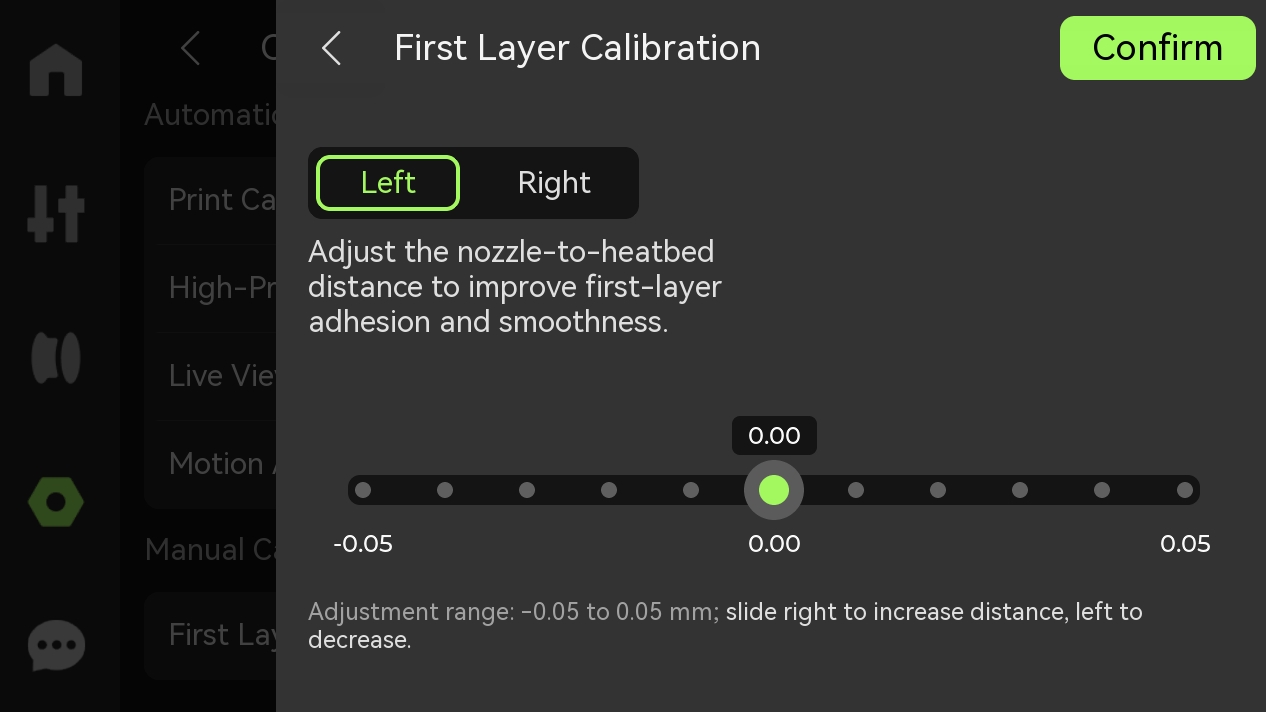

Haga clic para ingresar a la página Calibración, luego seleccione Calibración de Calidad de Primera Capa.

Sugerencia de ajuste fino: Ajuste el espacio de la primera capa a 0,02 mm, luego imprima nuevamente. Si sigue siendo muy baja, aumente gradualmente el espacio hasta 0,05 mm hasta que la primera capa esté dentro de un rango razonable.

B: Primera Capa Parcial Muy Baja

Solución:

1. Haga clic en Homing, caliente la cama caliente a 55 °C y mantenga 5 minutos para liberar el estrés térmico.

Como se muestra a continuación, afloje los cuatro tornillos de fijación y luego retorne su apriete. Asegúrese de que el soporte metálico de la cama caliente y el deslizador del eje Z no entren en contacto en las direcciones XY.

Reinicie la prueba de impresión de la primera capa.

2. Nivelación Manual (para casos no resueltos por métodos estándar):

Haga clic en Homing, caliente la cama caliente a 55 °C y mantenga 5 minutos para liberar el estrés térmico.

Apretar los tres tornillos de nivelación de la cama caliente (tenga en cuenta que el tornillo trasero derecho está bloqueado y no debe ajustarse). Intente colocar los tornillos cerca de la posición central, evitando excentricidad respecto a los agujeros de los tornillos en la cama caliente. Durante el apriete, se recomienda sostener manualmente la cama caliente para asegurar que los tornillos estén completamente apretados.

¿Por qué apretar? Dado que la nivelación manual implica ajustar los tornillos en cada esquina, primero debe apretar completamente los tres tornillos de nivelación (enroscar hasta el fondo) para asegurar un punto de partida consistente. En este punto, la distancia entre la cama caliente y la boquilla es máxima, ayudando a unificar el estado inicial.

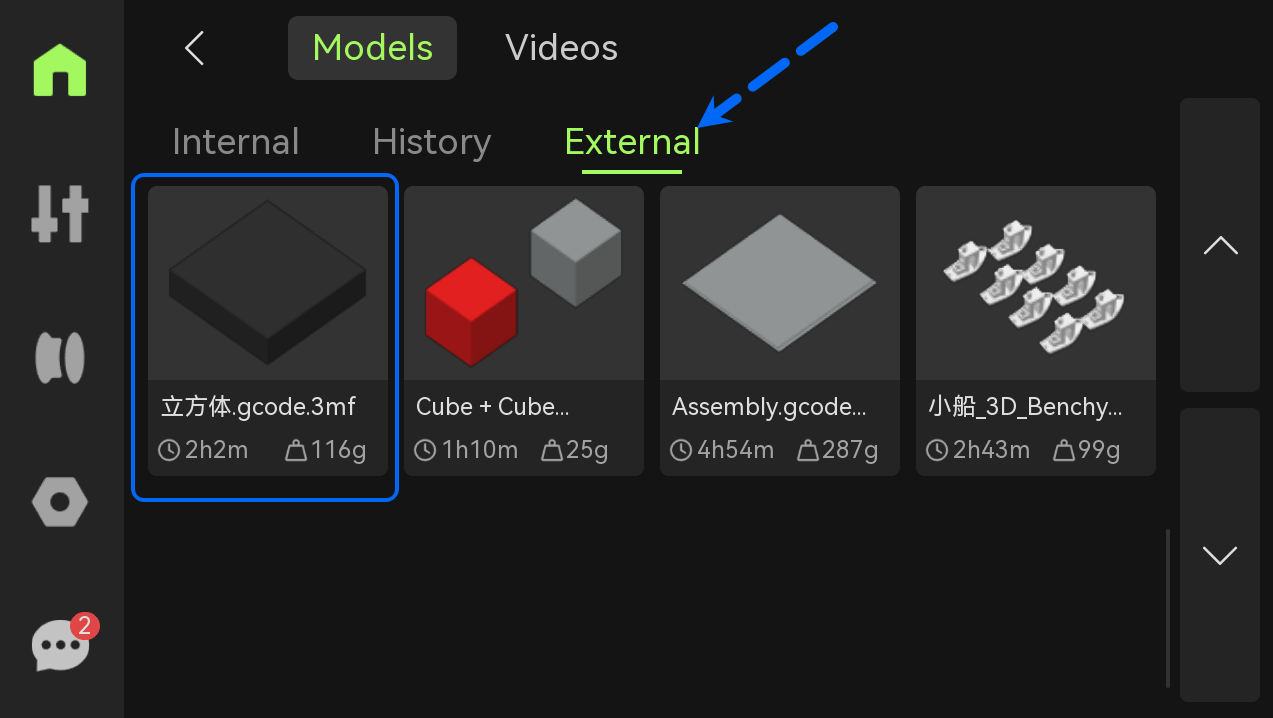

Copie el archivo G-code de nivelación manual en una unidad USB e inserte la unidad en el puerto USB de la impresora. Una vez reconocida, la pantalla mostrará la lista de archivos; seleccione el archivo G-code de nivelación y haga clic en "Iniciar Impresión". Haga clic aquí para descargar

Después de ejecutar el G-code, el cabezal primero realizará homing, luego probará consecutivamente las tres esquinas de la cama caliente (tres puntos definen un plano). El cabezal se detendrá 30 segundos en cada esquina, repitiendo el proceso tres veces para asegurar una nivelación precisa.

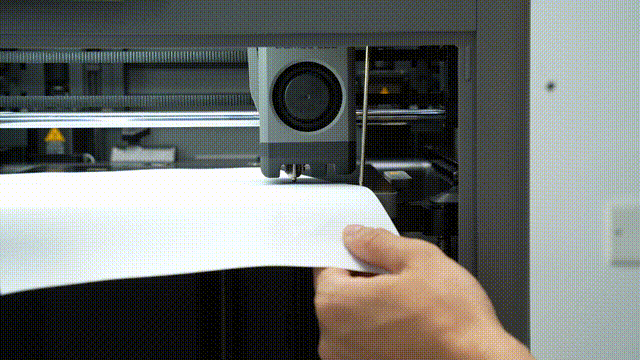

El cabezal se moverá automáticamente primero al punto de nivelación frontal izquierda. En este momento, inserte una hoja de papel A4 entre la boquilla y la cama caliente. Ajuste los tornillos de la cama caliente para ajustar la altura hasta que la boquilla toque ligeramente el papel y se sienta una ligera resistencia al deslizamiento, indicando que el espacio es adecuado.

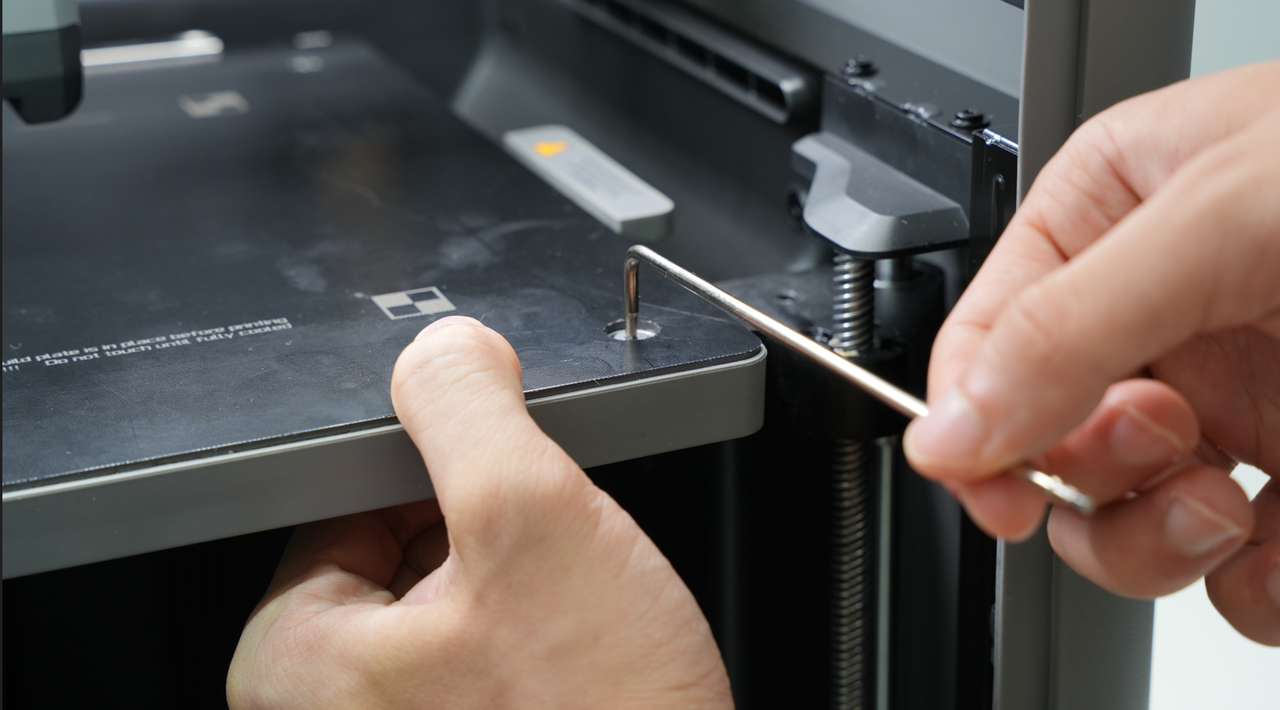

Consejo: Apretar el tornillo de nivelación en sentido horario aumenta el espacio entre la cama caliente y la boquilla; aflojarlo en sentido antihorario disminuye el espacio, acercando la cama caliente a la boquilla.

Luego, ajuste finamente los tornillos de nivelación en las tres esquinas de la cama caliente, asegurando que la resistencia al deslizamiento en los tres puntos sea consistente para lograr una nivelación general de la cama. Este G-code realiza tres ciclos de nivelación; cada punto de nivelación se repite tres veces, permitiendo múltiples oportunidades para ajustar con precisión y mejorar la exactitud. Se recomienda completar los tres ciclos para asegurar un resultado final estable y confiable.

Nota: Cuando la cama caliente comience a bajar activamente, detenga inmediatamente el ajuste y retire la llave Allen, ya que el cabezal comenzará a moverse.

C: Primera Capa de Área Amplia Muy Alta / Espaciada

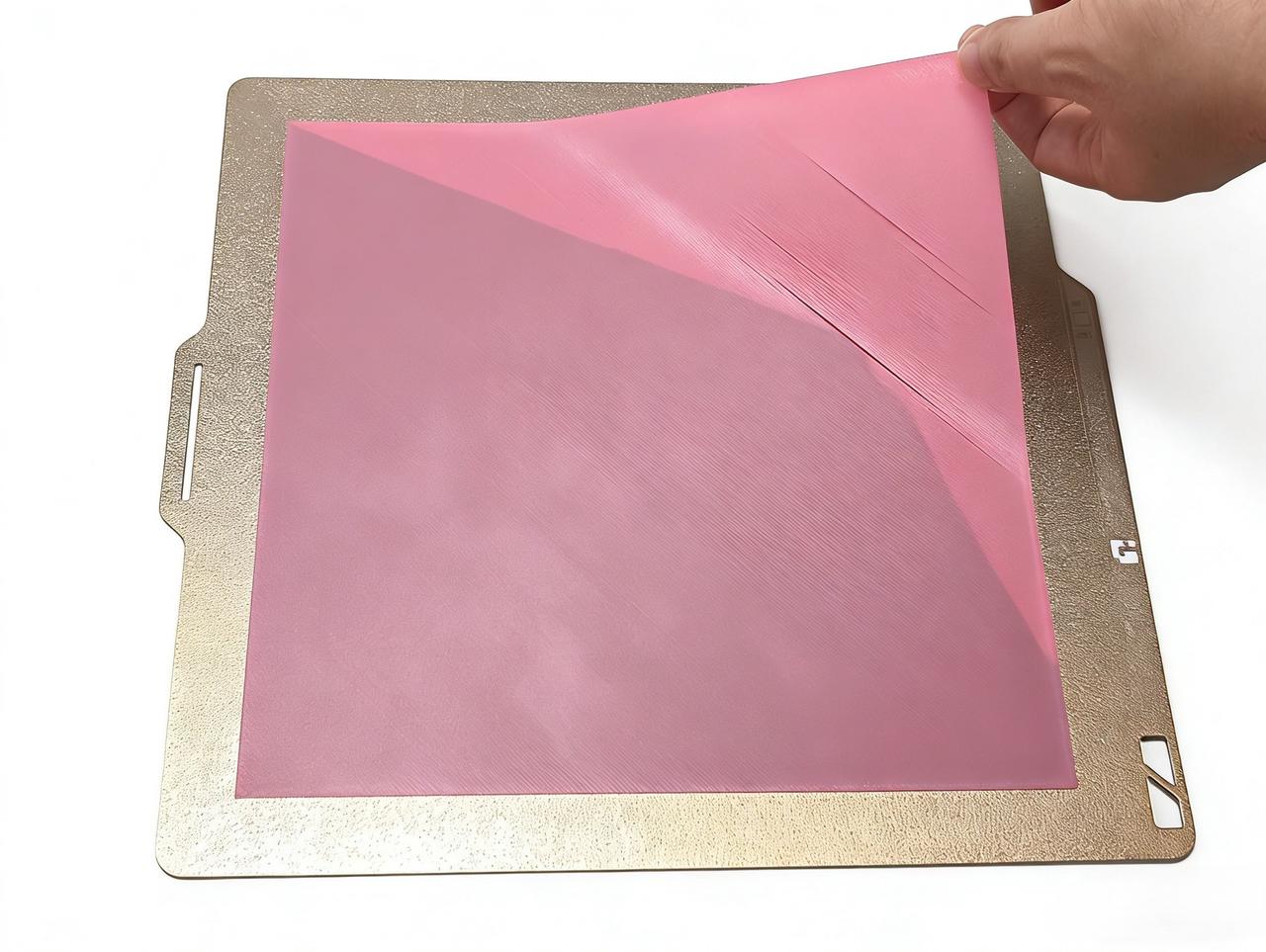

Una primera capa alta aparece comúnmente como líneas espaciadas con mala unión. Al retirar la impresión, las líneas pueden separarse como se muestra a continuación.

• Solución:

1. Verifique si la boquilla está instalada correctamente.

Asegúrese de que todos los clips estén fijados correctamente y firmemente. No deben estar sueltos.

2. Verifique el Limpiador de Purga

Verifique si el limpiador de purga (cuchilla de acero duro o cepillo de silicona suave) está limpio y bien mantenido; verifique que la cuchilla de acero no esté doblada o deformada (una concavidad hacia abajo puede impedir que la boquilla contacte adecuadamente con la cuchilla, requiriendo reemplazo oportuno). Vea la imagen a continuación para su ubicación.

• Ajuste el Desplazamiento del Eje Z

Haga clic para ingresar a la página Calibración, luego seleccione Calibración de Calidad de Primera Capa.

Sugerencia de ajuste fino: Ajuste el espacio de la primera capa a -0,02, luego imprima nuevamente. Si sigue siendo muy baja, aumente gradualmente hasta -0,05 mm hasta que la primera capa esté dentro de un rango razonable.

D: Primera Capa con Patrón Regular Muy Alta / Espaciada

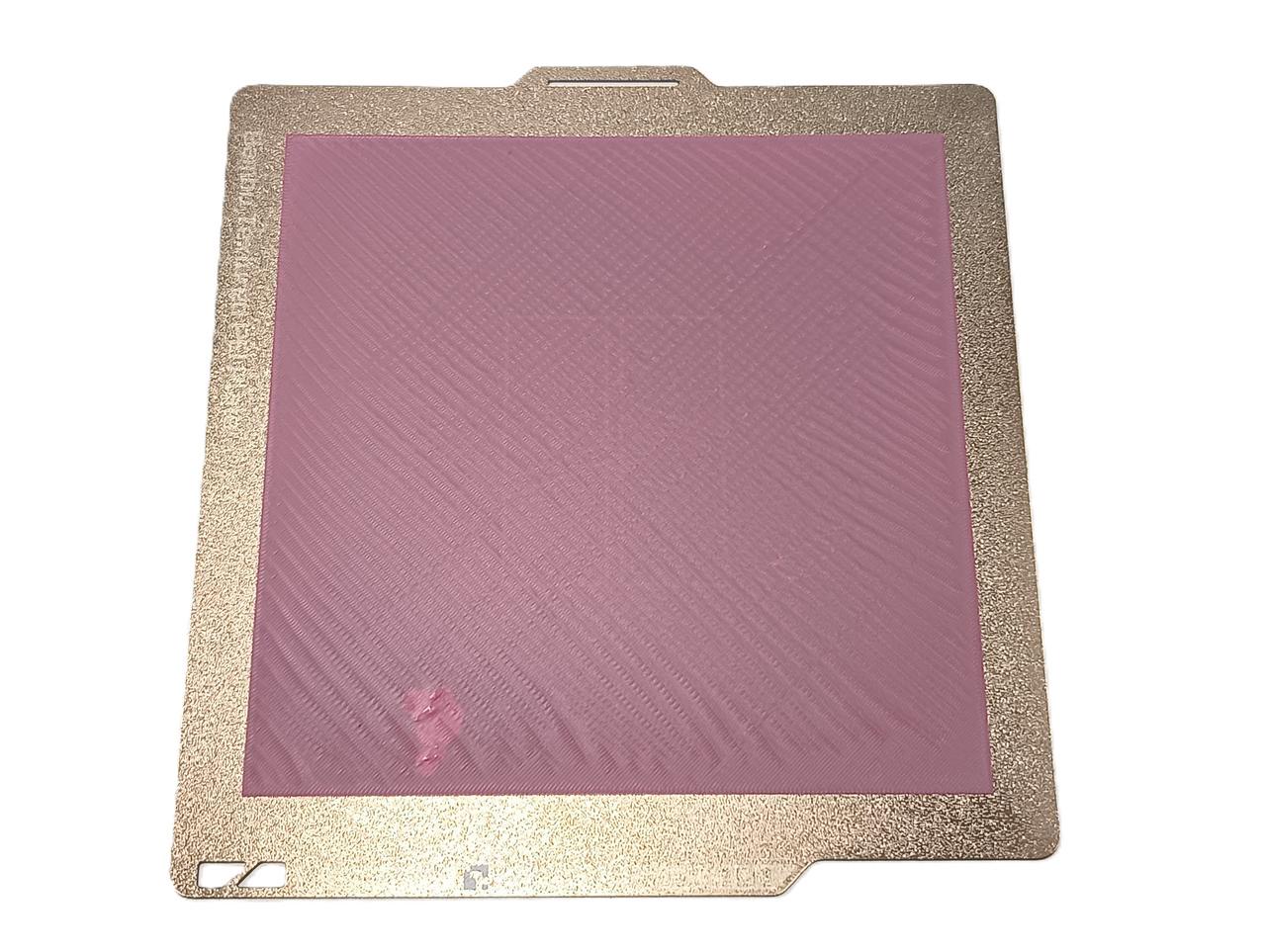

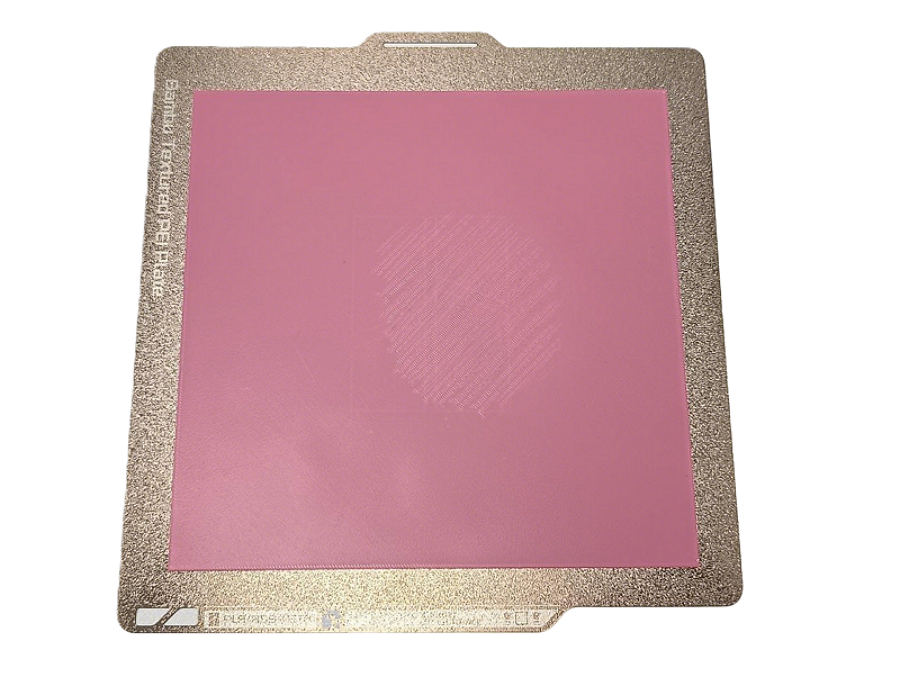

Los impresos repetidos que muestran patrones esparcidos similares en áreas fijas suelen deberse a contaminación en la superficie de la placa de impresión (por ejemplo, manchas de aceite).

Solución:

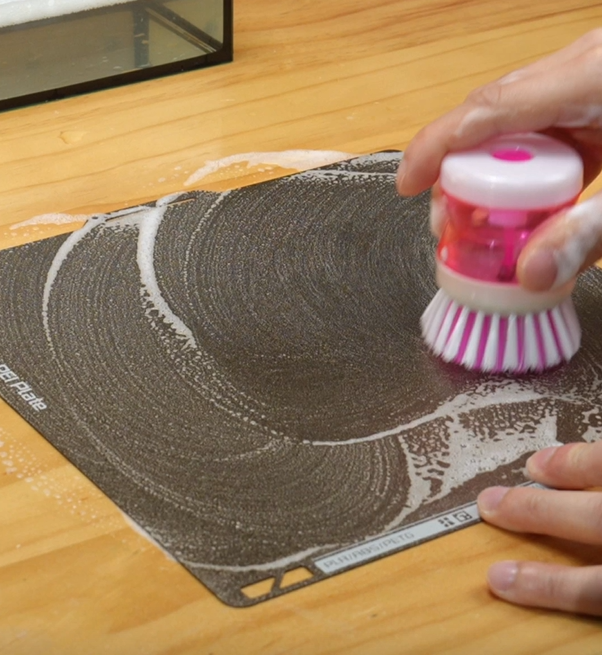

1. Limpie cuidadosamente la placa de impresión con alcohol isopropílico (IPA) o una solución de limpieza especializada. Para más detalles, consulte Guía de limpieza de la placa PEI texturizada de Bambu Lab.

2. Recalibre y pruebe: repositione la placa de impresión, realice la calibración automática de la cama caliente y realice pruebas de verificación de impresión.

Mantenimiento avanzado: Apriete el conjunto de calentamiento

Si la calibración anterior y el nivelado convencional no resuelven la inestabilidad de la primera capa, podría deberse a aflojamiento en el conjunto de calentamiento, lo que provoca un ligero desplazamiento durante el nivelado.

Primero, desenrosque los tres tornillos que fijan la base cerámica. Luego, apriete moderadamente los cuatro tornillos en la parte posterior del conjunto de calentamiento e instale nuevamente la base cerámica.

Primera capa de gran área: Estrategia de aislamiento de la cama caliente explicada

Al imprimir áreas planas grandes con una primera capa de baja altura, la impresora ajusta automáticamente el tiempo de precalentamiento según la temperatura de la cama caliente. Esto garantiza un precalentamiento suficiente para reducir la deformación térmica y mejorar la calidad de la primera capa.

Estrategia específica:

1. Temperatura regular (cama caliente < 90℃)

   • Tiempo de precalentamiento: 5 minutos

   • Efecto: Garantiza un calentamiento uniforme de la cama caliente, minimiza las diferencias de expansión térmica local y asegura la planicidad de la primera capa.

2. Impresión a alta temperatura (cama caliente ≥ 90℃)

   • Tiempo de precalentamiento: 30 minutos

   • Efecto: Dado que el dispositivo no cuenta con calefacción activa de cámara, depende de un aumento gradual de la temperatura de la cama para elevar lentamente la temperatura de la cámara por encima de 50 ° C, asegurando un precalentamiento completo y mejorando la calidad de la primera capa.

Notas finales

Esperamos que esta guía le brinde asistencia clara y práctica. Si el problema persiste, envíe una solicitud de servicio con los registros recientes de la impresora, fotos relacionadas u otros detalles. Nuestro equipo de soporte al cliente está listo para ayudarle y brindarle asistencia. También puede visitar Bambu AI, que responde instantáneamente a preguntas comunes y ofrece orientación operativa.
