Esta página presenta los componentes principales de la impresora Bambu Lab X2D, para ayudarle a comprender rápidamente la estructura básica y composición de la impresora.

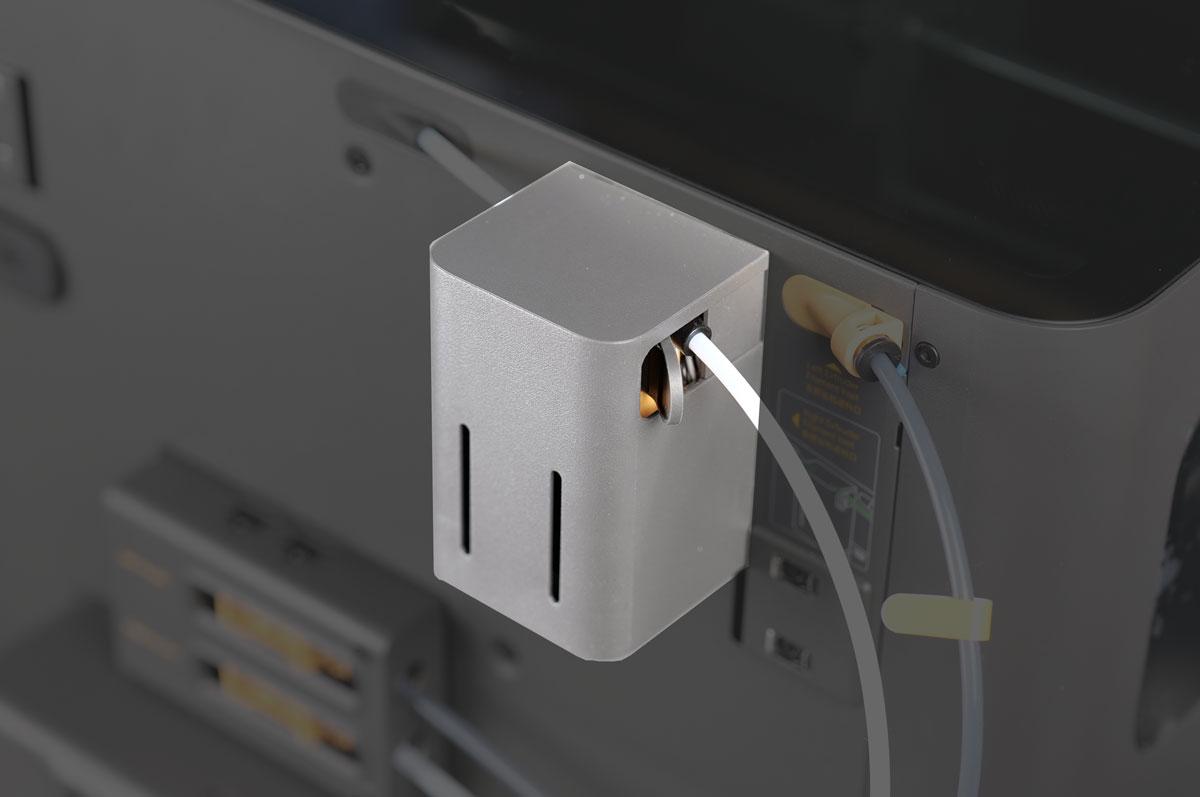

Componentes destacados: Extrusor auxiliar
En comparación con otras impresoras de doble boquilla de Bambu Lab, el X2D adopta un diseño innovador de extrusores principal y auxiliar separados. La diferencia central radica en la disposición optimizada del cabezal y el motor del extrusor: solo el extrusor principal correspondiente al hotend izquierdo está integrado dentro del cabezal, y la función de extrusión del hotend derecho es gestionada de forma independiente por el extrusor auxiliar ubicado en la parte superior del panel trasero de la impresora.
En comparación con el extrusor principal, el extrusor auxiliar presenta un diseño donde el motor está separado del cabezal, creando una distancia significativa entre ambos. Este diseño ahorra espacio dentro del cabezal, aumenta el volumen de impresión disponible y optimiza la flexibilidad de movimiento. El hotend auxiliar puede conectarse a un carrete externo o al AMS para alimentación de material, satisfaciendo los requisitos de uso en diferentes escenarios de impresión.
La salida de filamento del extrusor auxiliar utiliza un tornillo de fijación de tubo PTFE, coherente con el diseño de la entrada de filamento del hotend auxiliar en el cabezal. Debido a que la extrusión remota requiere una fuerza de extrusión elevada, la vida útil de los conectores neumáticos comunes no cumple con los requisitos, mientras que el tornillo de fijación puede adaptarse a los requisitos de alimentación de filamento de alta tracción, garantizando estabilidad y durabilidad en la conexión.
Para obtener más información sobre el extrusor auxiliar, consulte X2D Extrusión Auxiliar.
Sistema de movimiento Core-XY

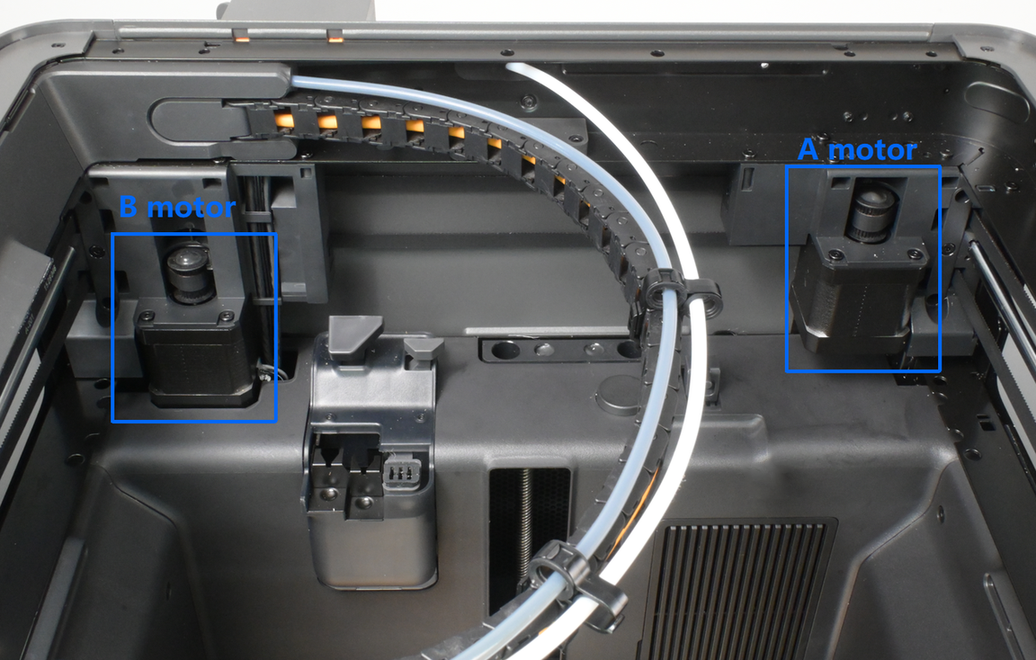

El X2D se basa en la arquitectura Core-XY, que incluye dos motores paso a paso y múltiples juegos de poleas de seguimiento. Cada motor paso a paso está conectado al cabezal mediante una correa de sincronización independiente, y el movimiento y posición del cabezal se controlan mediante la transmisión coordinada de los motores y las correas.
Principio de funcionamiento
En un sistema Core-XY, el Motor A y el Motor B controlan independientemente dos bucles de correa. Como se muestra a continuación, cuando solo opera el Motor B izquierdo, impulsa únicamente la correa del eje Y izquierdo, causando que el cabezal se mueva diagonalmente a un ángulo de 45°.
De manera similar, cuando opera solo el Motor A derecho, impulsa la correa del eje Y derecho, moviendo el cabezal diagonalmente en la dirección opuesta de 45°.

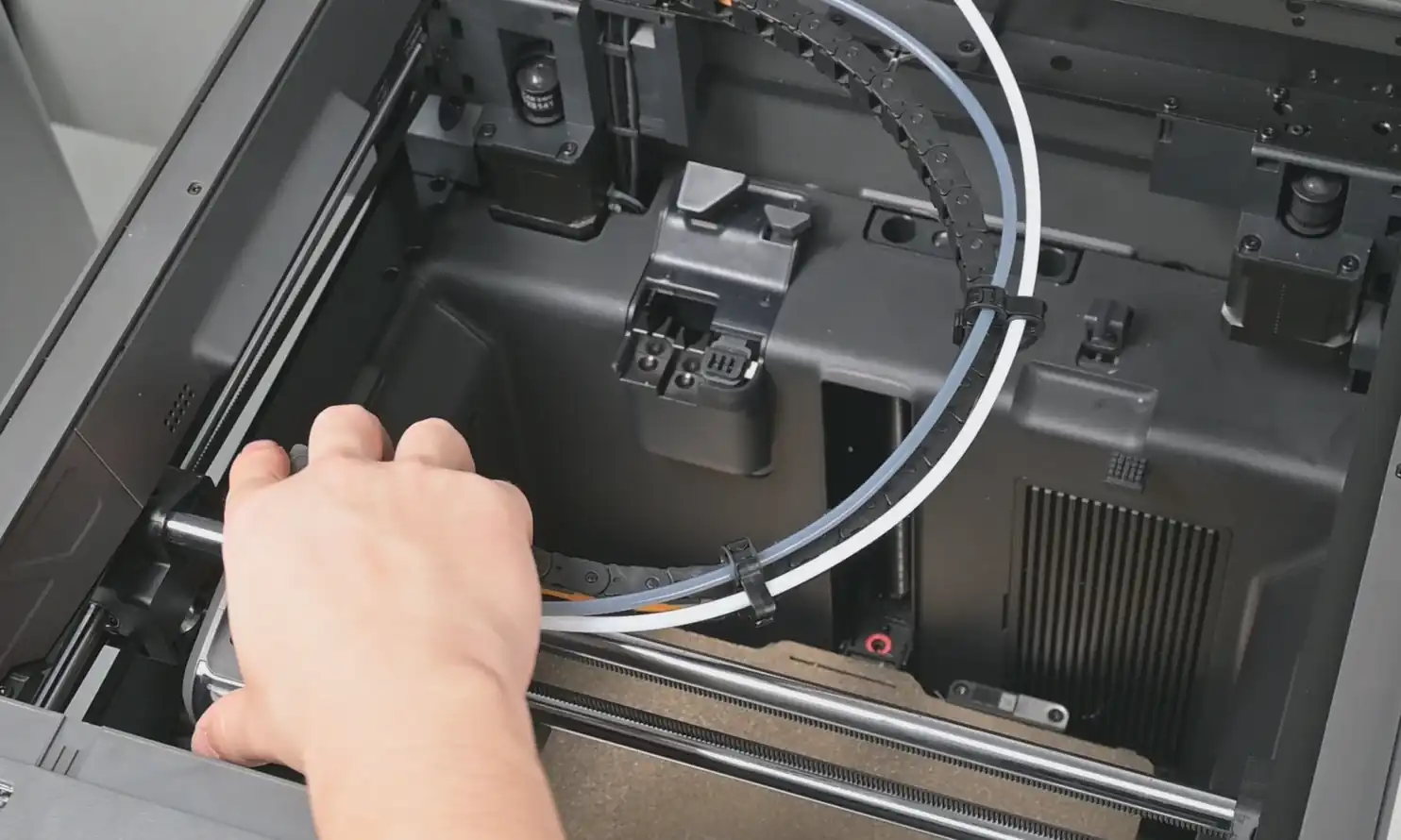

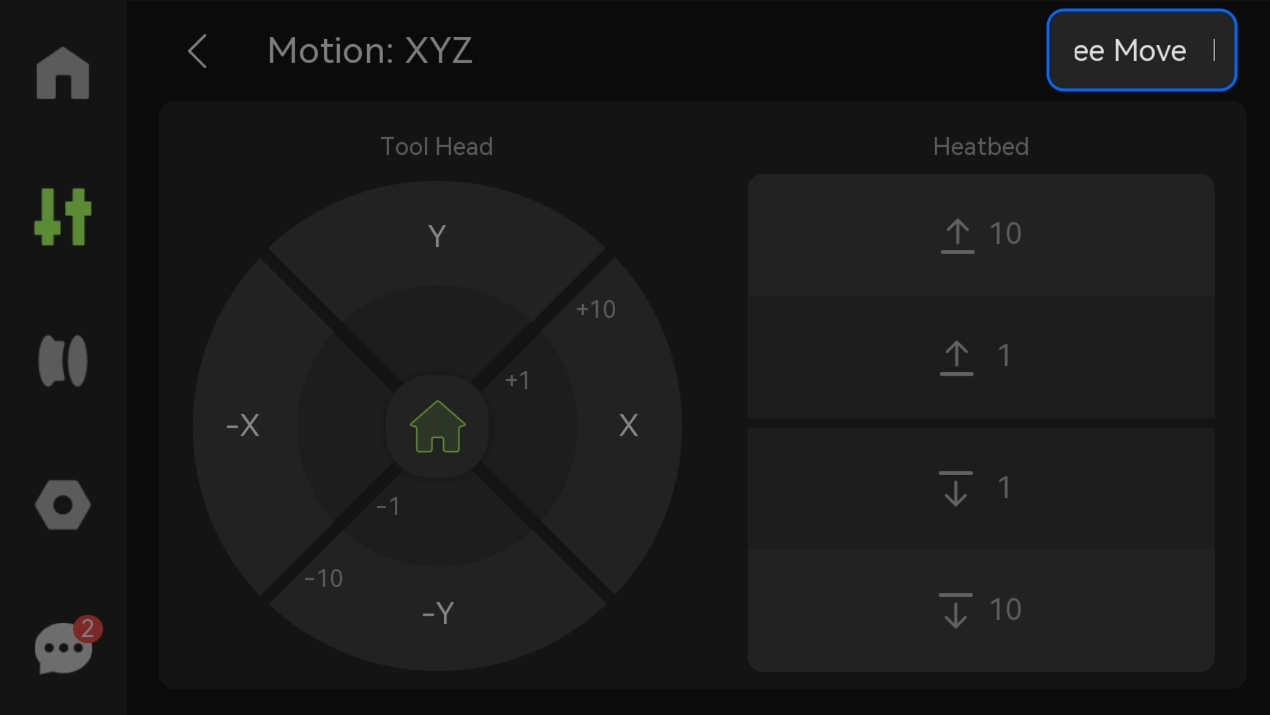

Nota: Cuando el motor no está alimentado, puede mover manualmente el cabezal. Después de encender, vaya a "Control > Movimiento" para habilitar el modo de movimiento libre; una vez habilitado, puede mover manualmente el cabezal y la cama caliente libremente mientras los motores XYZ están inactivos, facilitando el mantenimiento e inspección.
Esta estructura reduce el peso de las piezas móviles, permitiendo un movimiento más rápido y suave, mejorando la calidad e eficiencia de la impresión. Para más detalles sobre el sistema de movimiento CoreXY, visite este enlace.

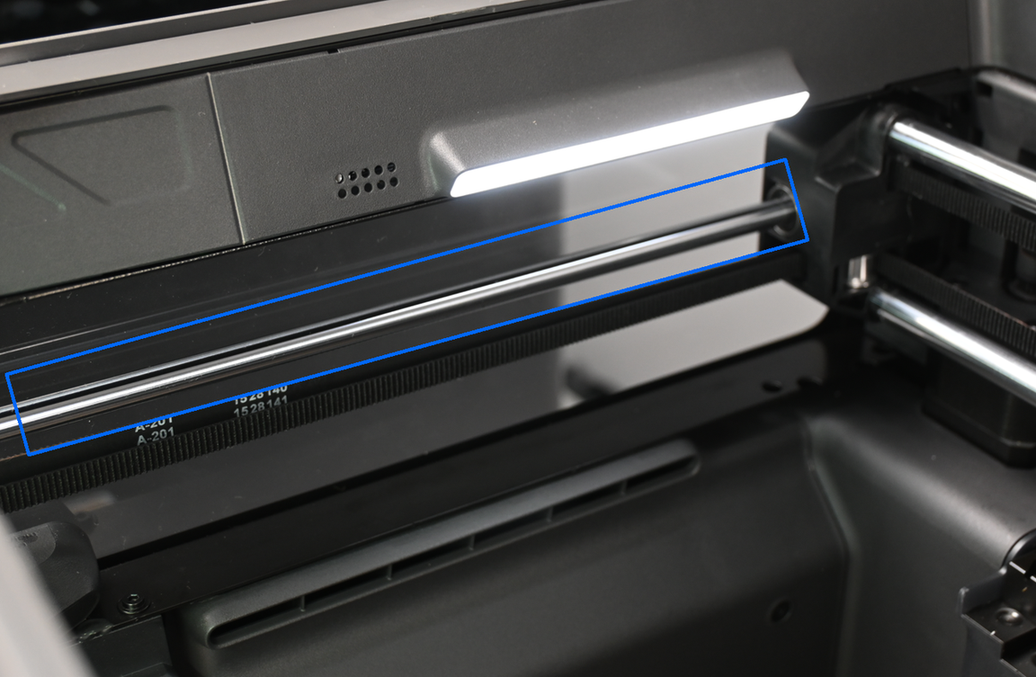

Eje X
El Eje X utiliza una varilla lineal y transmisión por correa para controlar el movimiento izquierda-derecha del cabezal, asegurando que el cabezal permanezca siempre en un plano horizontal al moverse a lo largo del Eje X. El movimiento en la dirección X es impulsado simultáneamente por los motores paso a paso A y B.

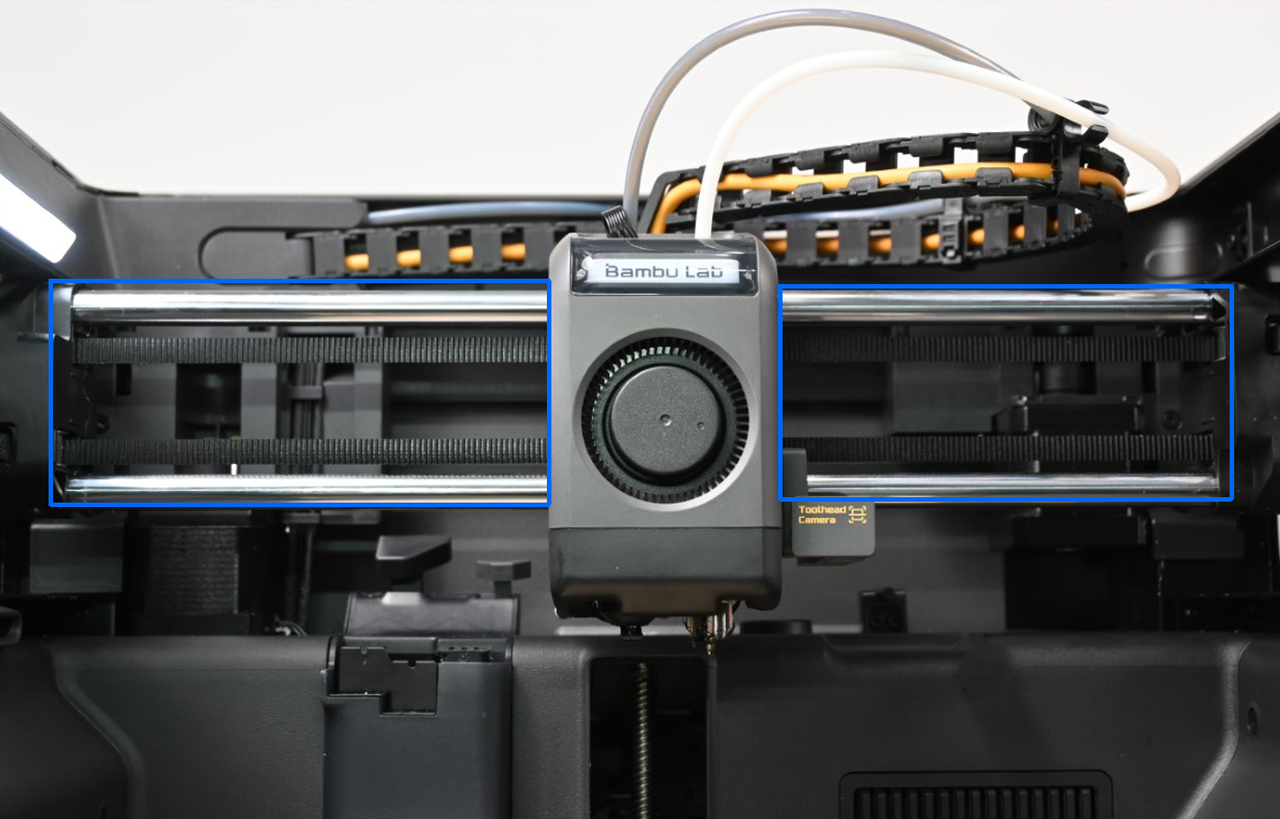

Eje Y
El Eje Y controla el movimiento hacia adelante-atrás del cabezal. El cabezal y el Eje X se mueven como una unidad integrada, deslizándose hacia adelante y atrás a lo largo de las varillas lineales del Eje Y ubicadas en ambos lados del marco de la impresora. Este movimiento también es impulsado simultáneamente por los motores paso a paso A y B.

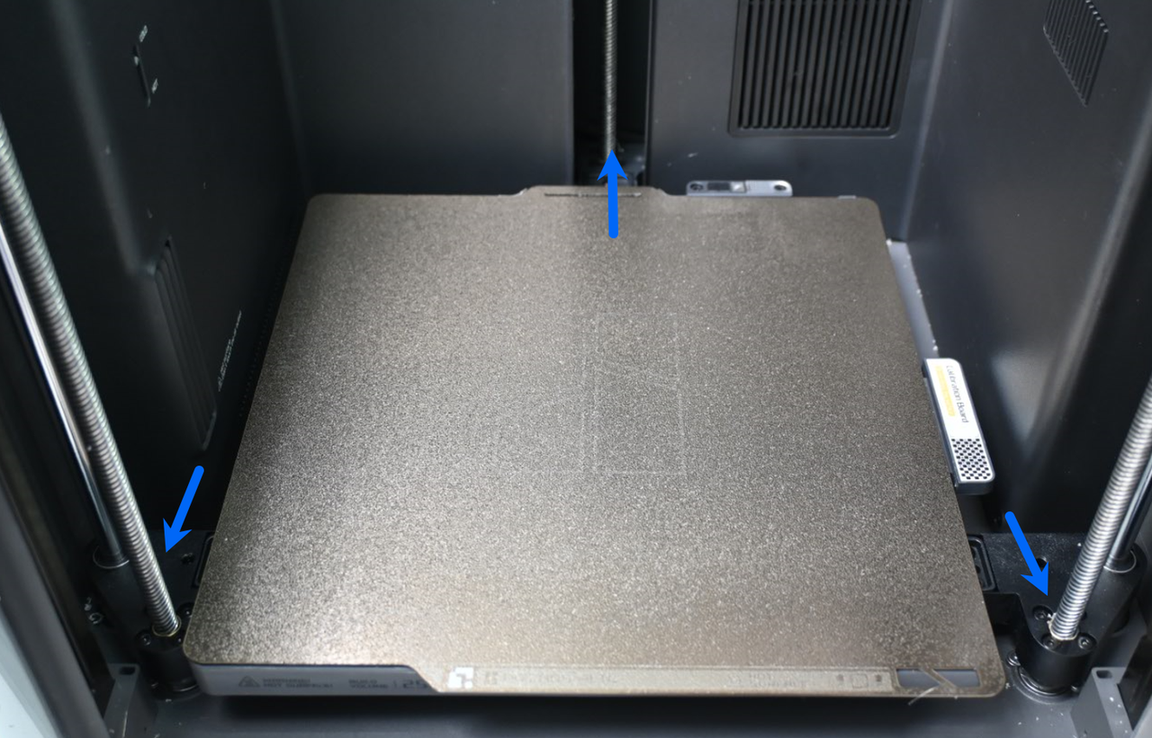

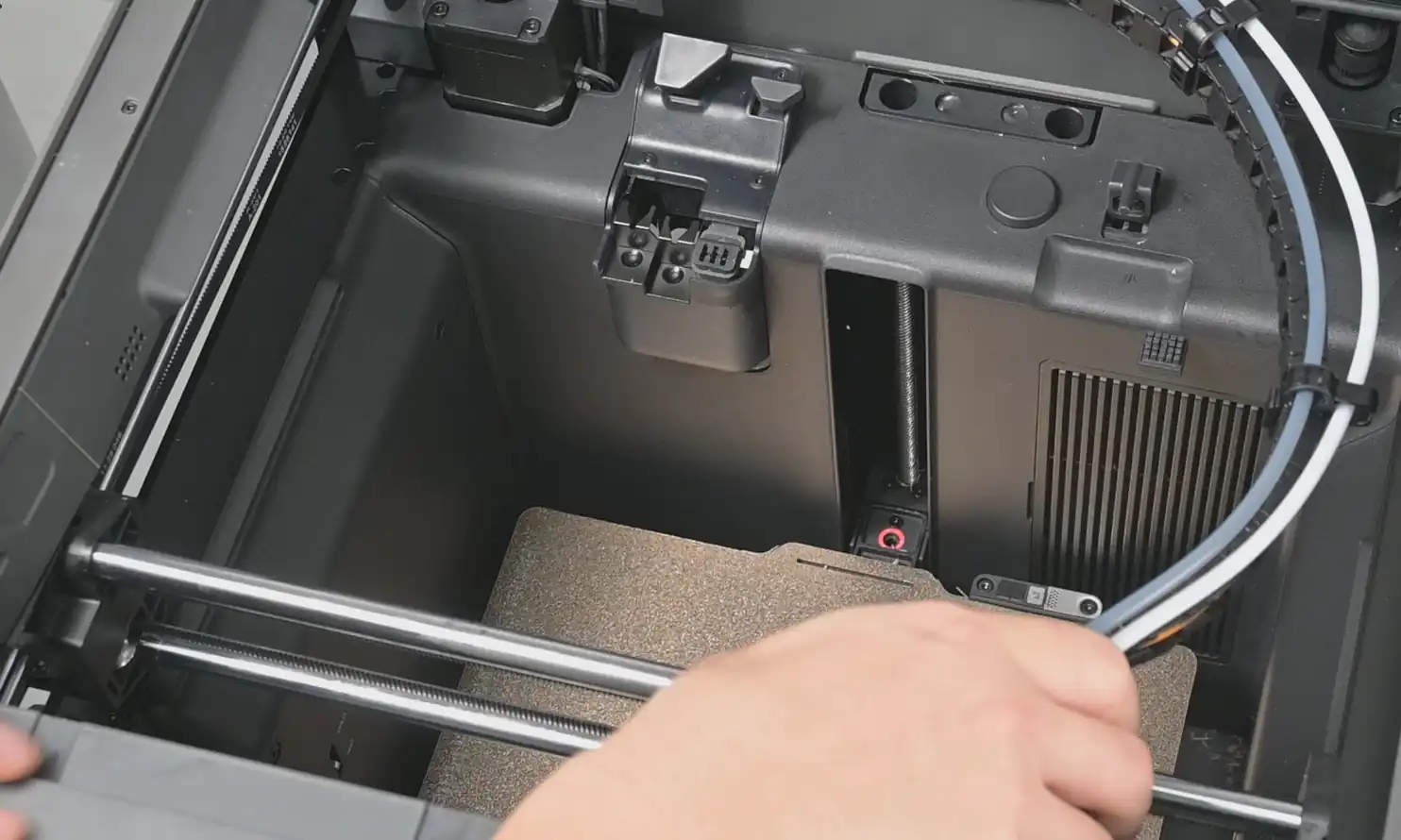

Eje Z
El Eje Z del X2D consta de husillos y varillas lineales, distribuidos en la parte frontal izquierda, frontal derecha y parte trasera central de la cama caliente.
Los husillos están conectados al mismo motor paso a paso Z mediante una correa, y son impulsados uniformemente a girar por el motor, moviendo simultáneamente las tuercas en la cama caliente hacia arriba y abajo, permitiendo que la cama caliente se mueva en dirección vertical. Las varillas lineales proporcionan posicionamiento preciso, suprimiendo eficazmente el balanceo causado por la rotación de los husillos y asegurando una operación estable de la cama caliente.

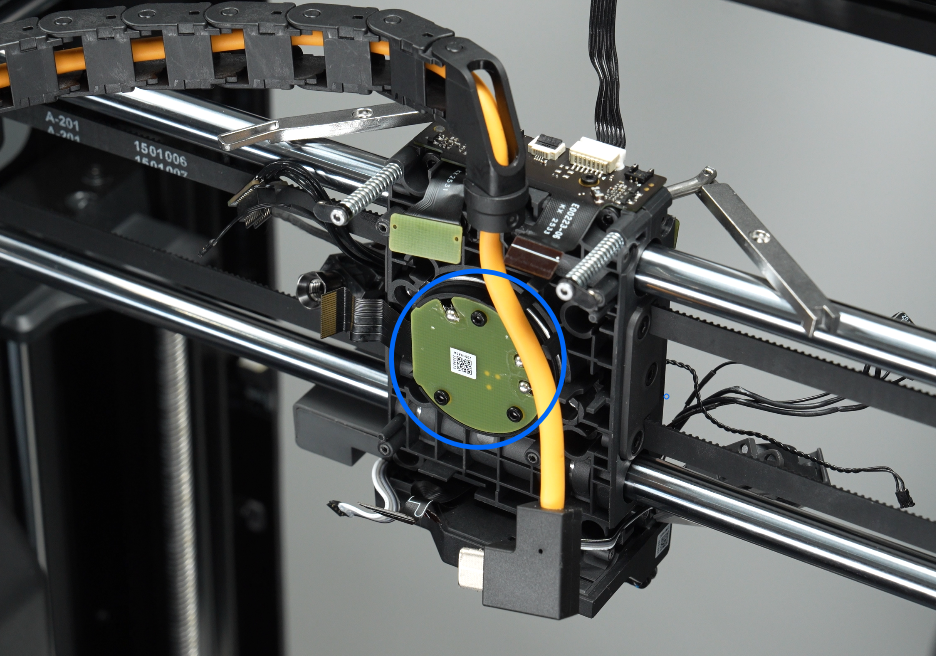

Cabezal
El cabezal es uno de los componentes ejecutivos principales de una impresora 3D, responsable de calentar y fundir el filamento, extruirlo con precisión y completar la deposición y formación capa por capa en el plano de impresión. A continuación se presentan los componentes principales del cabezal y sus funciones.

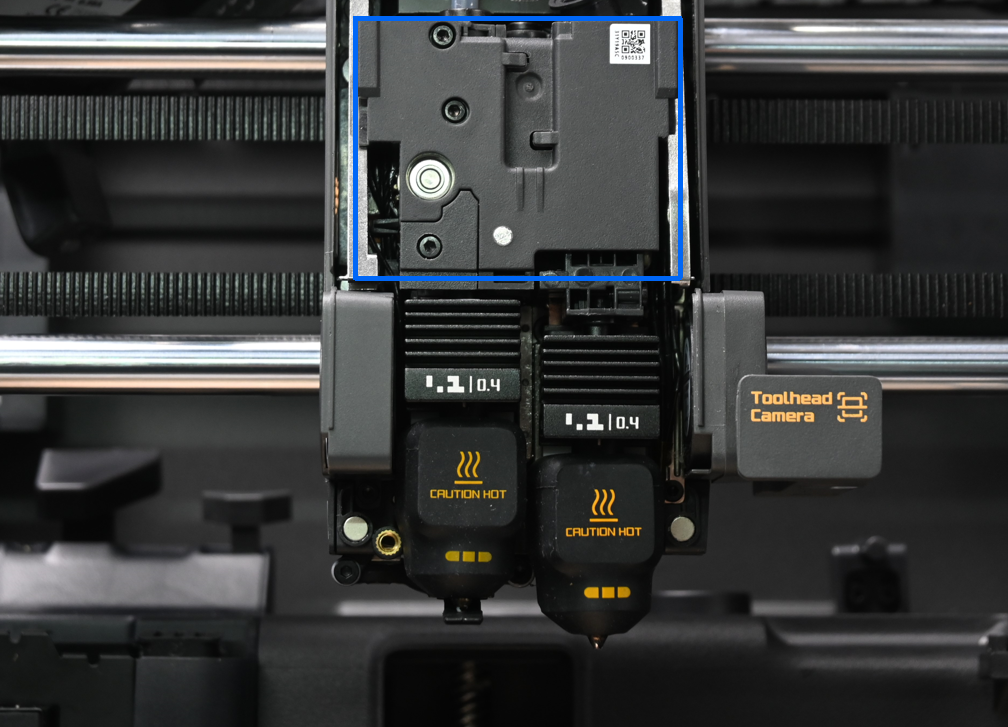

Extrusor principal
El extrusor principal es responsable de sujetar y empujar el filamento hacia el hotend. Después de que el filamento se calienta y funde dentro del hotend, se deposita capa por capa en un modelo a través de la boquilla. Debe controlar con precisión la longitud de extrusión y retracción del filamento para garantizar la precisión dimensional y la calidad de apariencia del modelo impreso, siendo uno de los componentes centrales de una impresora 3D.
El extrusor incluye los siguientes componentes importantes:
Nota: El extrusor es un producto completo e independiente, y no se venden por separado accesorios internos pequeños.

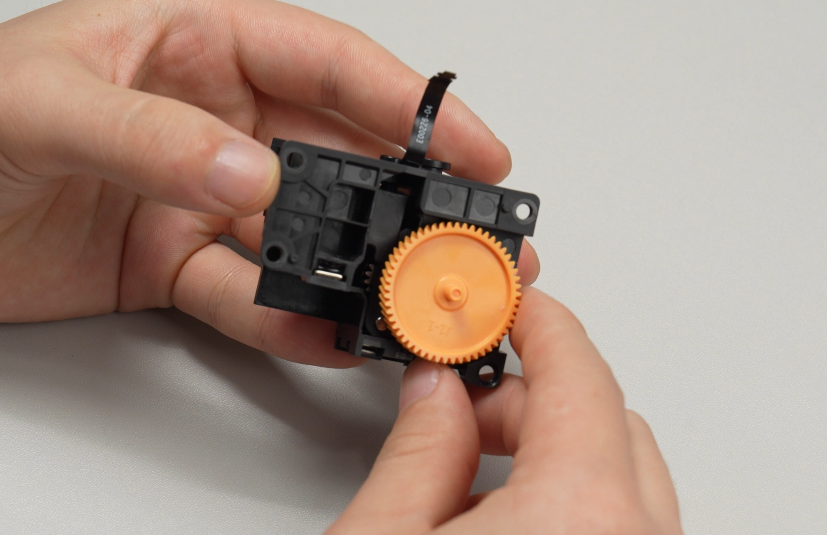

- Conjunto de engranajes de extrusor de acero endurecido: El X2D utiliza engranajes de extrusor de acero endurecido, que consisten en una rueda motriz y una rueda conducida, y empujan con precisión el filamento bajo la acción del motor del extrusor.
- Motor del extrusor: El motor del extrusor está instalado en la parte trasera del extrusor, utilizado para impulsar el extrusor a completar la extrusión de filamento. El X2D utiliza un motor servo de imán permanente de alta precisión desarrollado por Bambu Lab, que puede detectar enredos de filamento mediante el monitoreo de cambios de resistencia durante el funcionamiento, asegurando aún más la suavidad y confiabilidad del proceso de impresión.

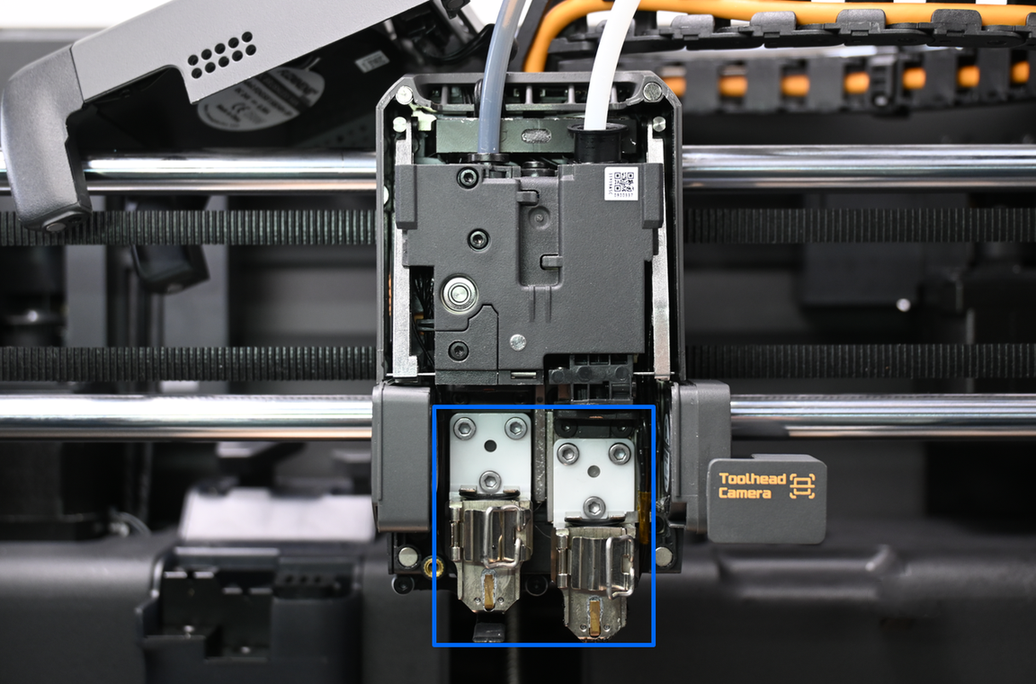

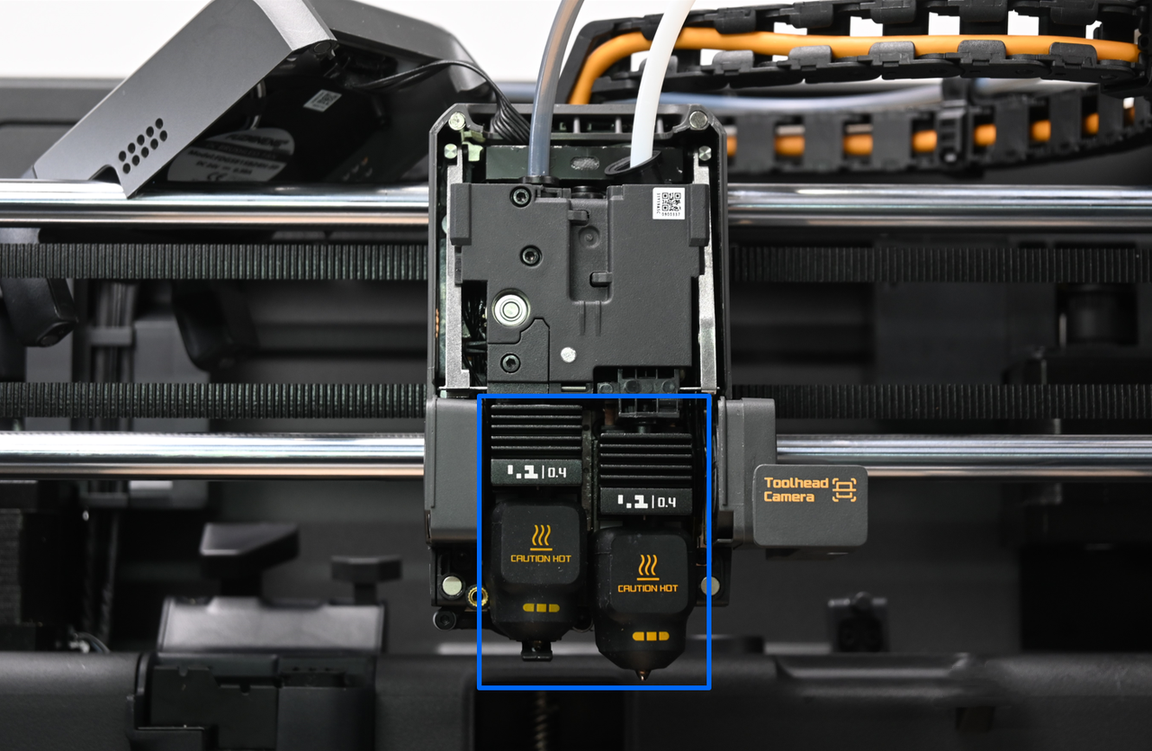

Montaje del hotend
El montaje del hotend es el componente central del módulo de cabezal, compuesto principalmente por el montaje de calentamiento del hotend, el hotend y el calcetín de silicona para hotend, soportando una temperatura máxima de calentamiento de 300°C. El montaje del hotend calienta el filamento a una temperatura especificada, y el filamento fundido se deposita en capas finas para formar el modelo.

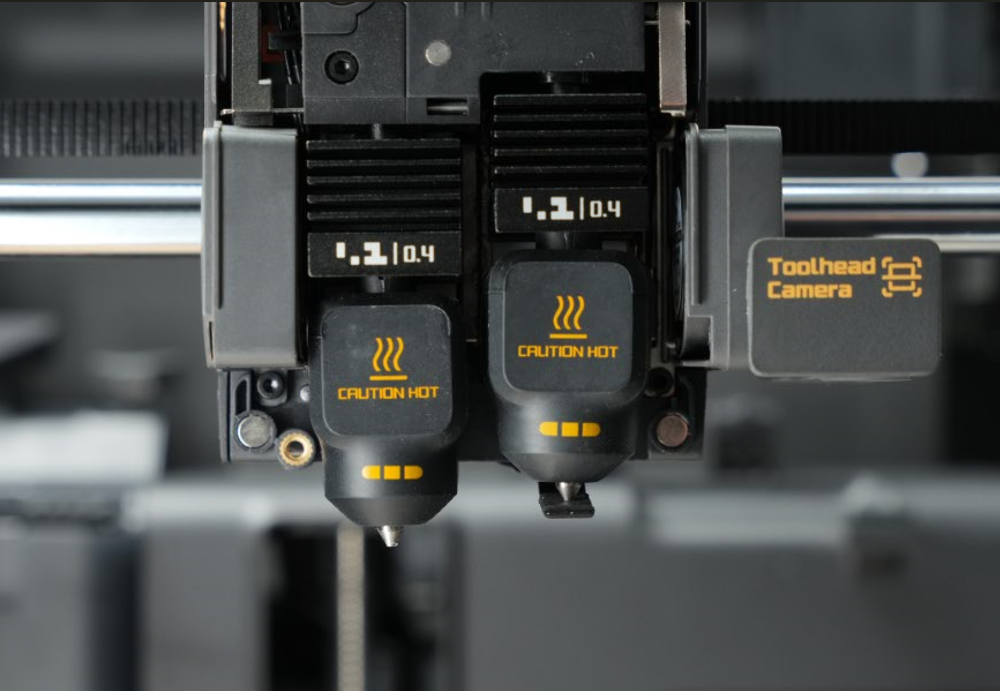

Hotend

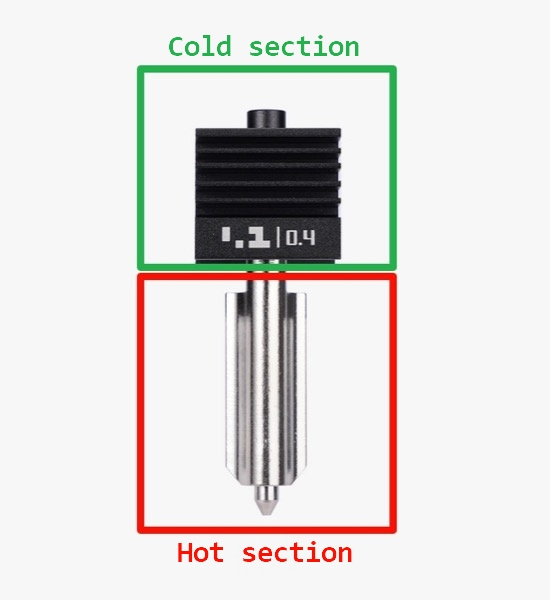

El hotend integra la boquilla, el break térmico y el disipador de calor, y está fijado por encima del montaje de calentamiento mediante una palanca de liberación rápida. Después de que el filamento se calienta y funde, se deposita en capas finas a través de la boquilla.
-
Sección fría: El disipador de calor y el break térmico mantienen una baja temperatura por encima del hotend, evitando el calentamiento excesivo y obstrucciones.
-
Sección caliente: Funde el filamento antes de la extrusión a través de la boquilla.
Montaje de calentamiento del hotend
El montaje de calentamiento del hotend incluye el calentador del hotend, el termistor para hotend, base cerámica y palanca de liberación rápida, utilizado para lograr un calentamiento preciso y monitoreo de temperatura, con una temperatura máxima de calentamiento soportada de 300°C.
El calentador del hotend y el termistor para hotend están fijados en la base de calentamiento, eliminando la necesidad de enchufar o desenchufar terminales pequeños o usar destornillador; la palanca de liberación rápida se usa para fijar el hotend, asegurando la conducción térmica y la fusión del filamento.
Calcetín de silicona para hotend
Cubre la boquilla para retener el calor, estabilizar la temperatura y evitar la acumulación de plástico. También tiene tres marcadores amarillos para la detección de AI del estado de instalación. Si falta, el sistema solicita al usuario reinstalarlo.

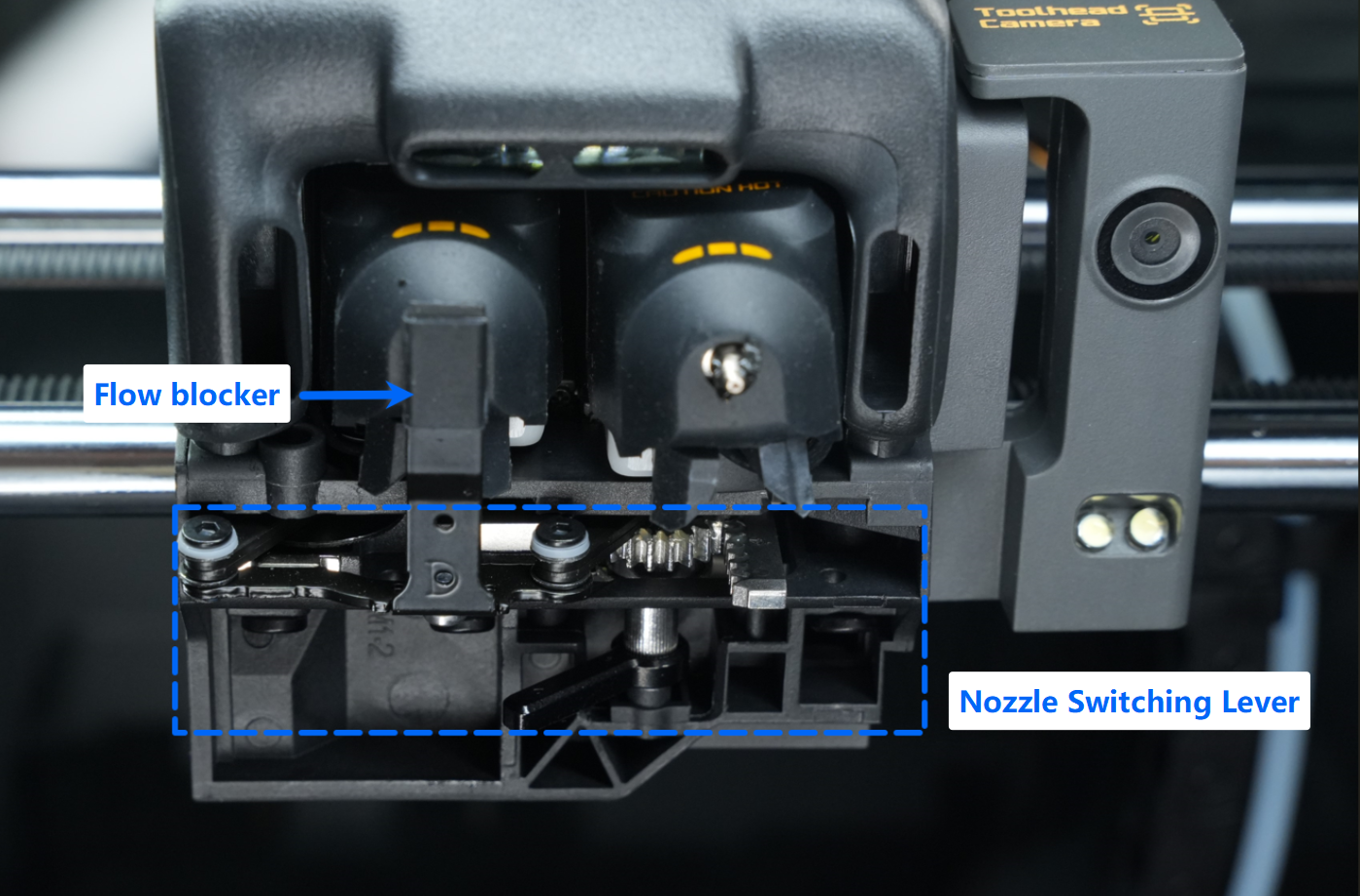

Bloqueador de flujo
Un bloqueador de flujo se ubica debajo del cabezal. Está conectado al conjunto de palanca de cambio de boquilla mediante una barra conectada y engranajes, y se usa para bloquear la boquilla en un estado no operativo para evitar goteos.
A diferencia de otras impresoras de doble boquilla, el X2D no depende de un motor de elevación para girar y cambiar boquillas. En su lugar, se realiza mediante el contacto y cooperación entre la palanca de cambio de boquilla en la parte inferior del cabezal y el bloque de empuje de cambio de boquilla en el forro de la impresora. Después de que la palanca toque el conjunto de bloque de empuje, impulsa la barra conectada a oscilar hacia izquierda y derecha mediante transmisión de engranajes, completando el cambio entre las boquillas principal y auxiliar.
Palanca del cortador de filamento & Cortador de filamento
El X2D no está equipado con un cortador de filamento externo, y la función de corte de filamento se realiza mediante dos cortadores de filamento ubicados en los lados izquierdo y derecho del cabezal.
Durante el proceso de corte de filamento, el cabezal se moverá primero a la posición designada en el centro de la cámara, luego el tope del cortador de filamento se extenderá hacia el interior desde la parte trasera del cabezal, empujando la palanca correspondiente del cortador de filamento izquierdo/derecho hacia adelante, y luego impulsando el cortador correspondiente para completar la acción de corte de filamento.

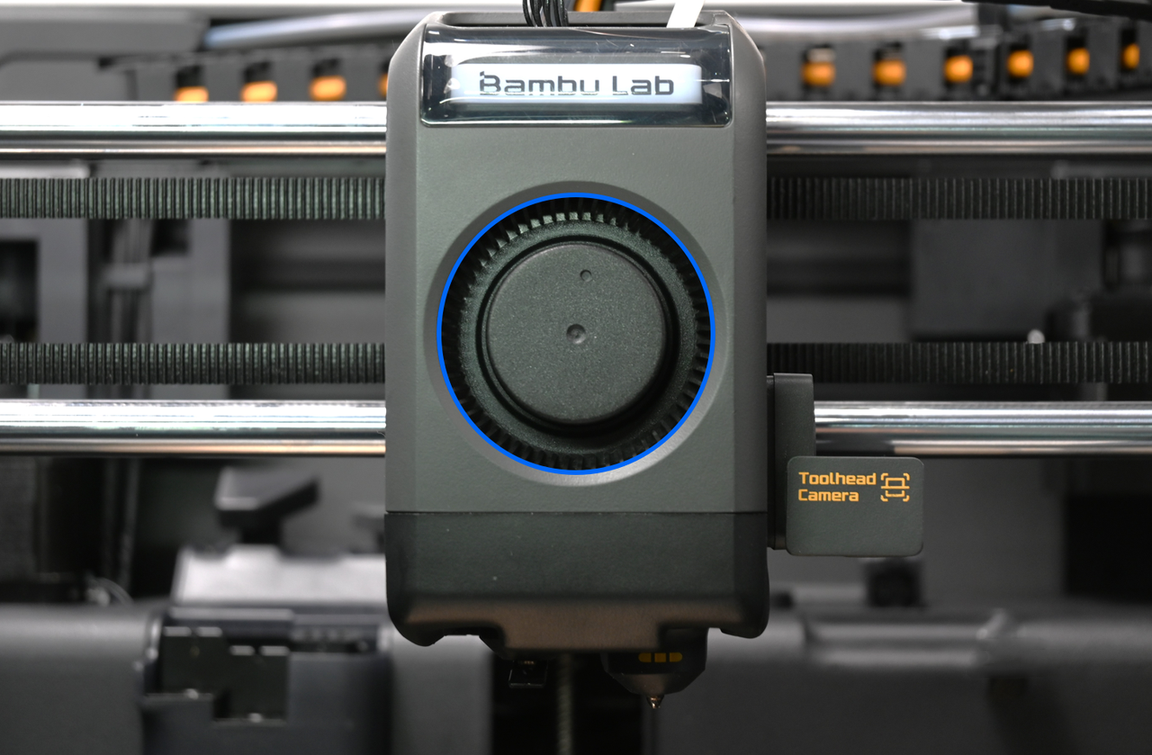

Ventilador de capa
Un ventilador de capa está integrado en la cubierta frontal del cabezal X2D, que puede eliminar el calor del extrusor y del disipador de calor del hotend. Mediante control de temperatura inteligente, alivia los problemas de obstrucción por goteo y extrusión que pueden ocurrir en entornos de impresión exigentes, elevando la temperatura ambiente recomendada para el funcionamiento de la impresora.
Ventilador del hotend
El X2D está equipado con dos ventiladores del hotend en los lados izquierdo y derecho. El aire frío soplado por los ventiladores se guía hacia la proximidad de los disipadores de calor de los dos hotends izquierdo y derecho mediante el conducto de aire, manteniendo estable la temperatura del hotend y evitando sobrecalentamiento, mejorando así la calidad de impresión y reduciendo los problemas de obstrucción.

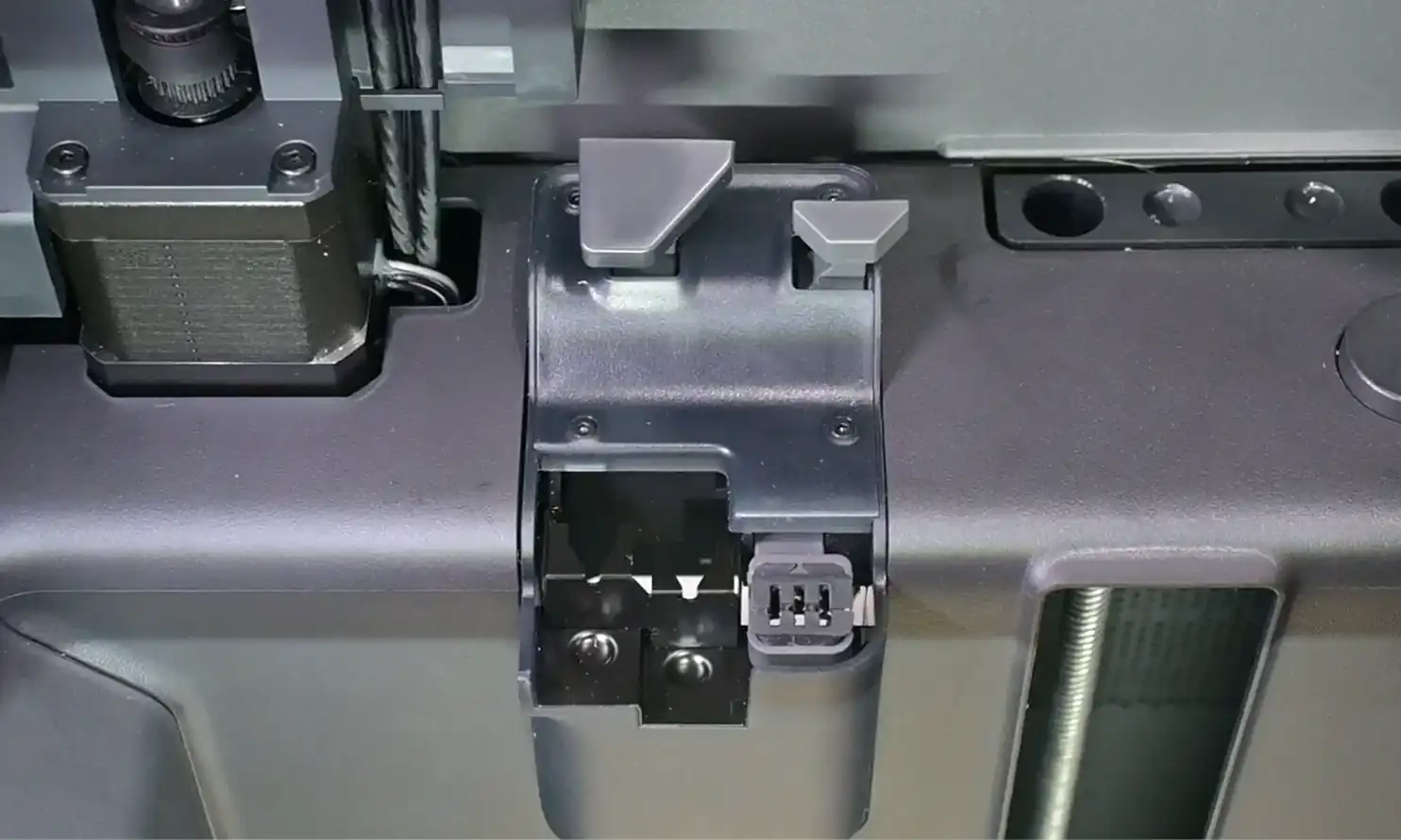

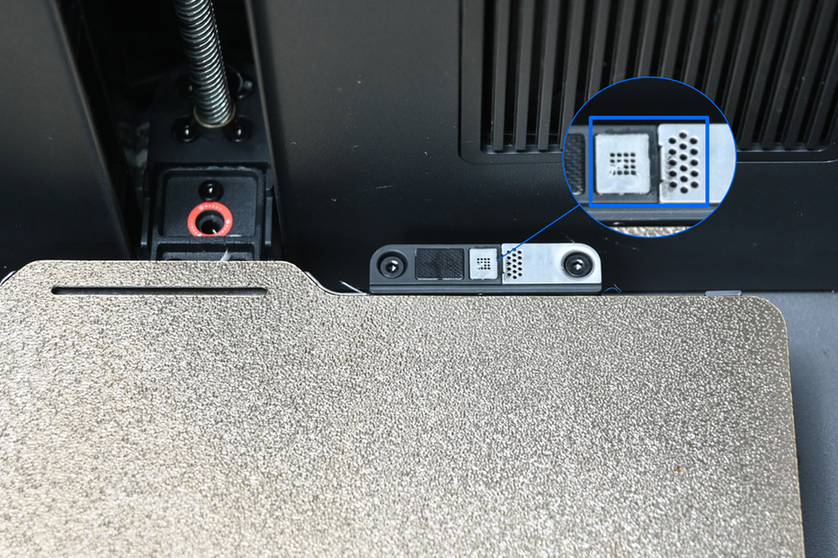

Limpiador de purga
El limpiador de purga del X2D incluye una parte del limpiador de purga y un acolchado de limpieza de boquilla:
-
Parte del limpiador de purga: Compuesta por una placa empujadora y una placa receptora, maneja eficientemente el filamento residual purgado de la boquilla. Sus funciones incluyen recolectar y transportar el filamento descartado para garantizar un desecho adecuado, manteniendo operaciones de impresión continuas y suaves. Este dispositivo desempeña un papel vital en varios procesos de impresión, incluyendo la preparación de la impresora, pausar/reanudar impresiones, cargar/descargar filamento y cambiar materiales/purgar durante impresiones multicolor.
-
Parte de limpieza de boquilla: Compuesta por una barra empujadora y una barra de conexión de boquilla de limpieza, limpia la boquilla antes de iniciar tareas de impresión. Después de cada inicio de impresión, la acción de limpieza se ejecuta automáticamente sin intervención manual. Tenga en cuenta que reemplazar el conjunto de limpiador de boquilla de silicona forma parte del mantenimiento rutinario. Si está dañado, las piezas de repuesto están disponibles en la tienda oficial.
La limpieza de la boquilla antes de imprimir se divide en dos pasos:
-
Limpieza gruesa: Elimina el filamento residual adherido a la boquilla utilizando el bloque de limpieza.
-
Limpieza fina: La boquilla se mueve a una zona específica de la placa de impresión y raspa suavemente 1–2 mm para limpiar la punta de la boquilla, asegurando que esté lisa y limpia.

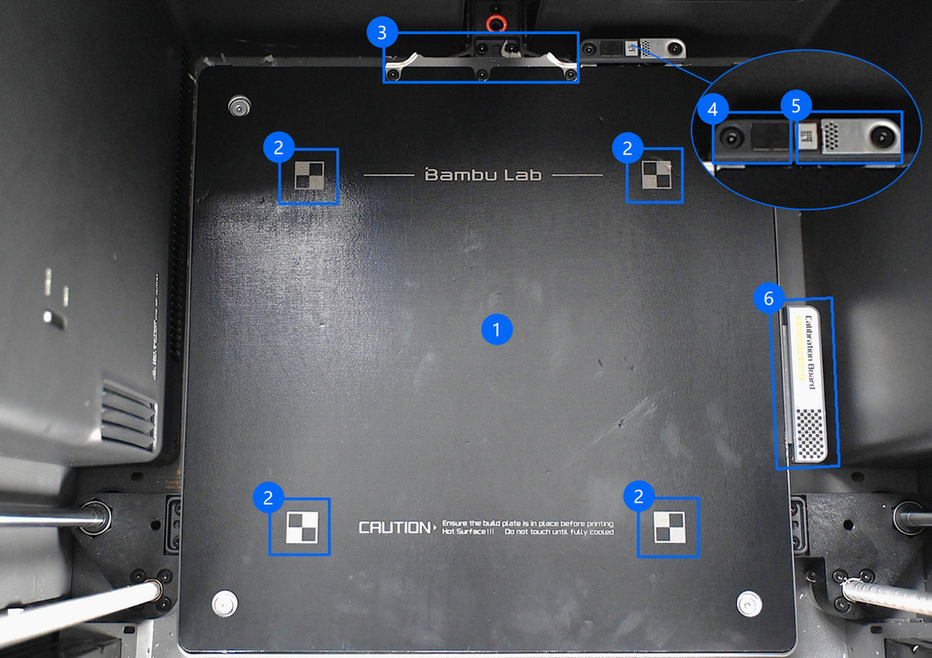

Cama caliente
La cama caliente se utiliza para calentar la superficie de impresión, permitiendo que los prints se adhieran mejor a la placa de impresión. Sin calentamiento, el filamento depositado se enfriará rápidamente, generando tensión entre capas, lo que puede causar deformación y afectar la calidad de impresión.
Durante la impresión, la impresora X2D ajusta la temperatura de la cama caliente según el tipo de filamento utilizado, alcanzando hasta 120°C. Por ejemplo, al imprimir con PLA en la Bambu Cool Plate, la temperatura de la cama caliente se establece en 35-45°C para evitar eficazmente la deformación. Para materiales como ABS y PC, la temperatura de la cama caliente debe configurarse entre 100-110°C para evitar deformación.
La cama caliente del X2D incluye los siguientes componentes:

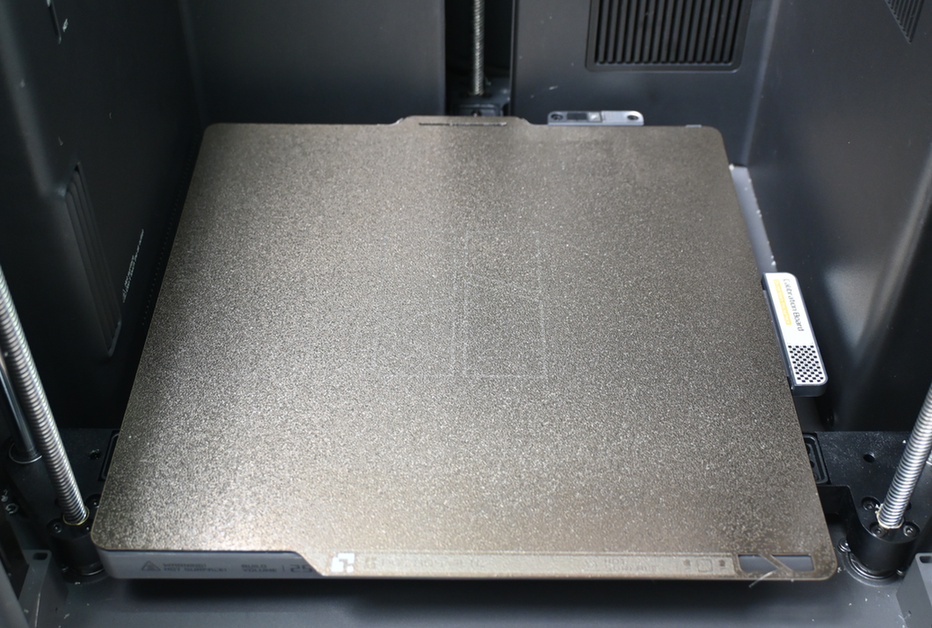

Placa de impresión
Las impresoras X2D incluyen una Bambu Textured PEI Plate y admiten todas las placas de impresión actuales de 256×256mm² de Bambu, pero no reconocen placas de primera generación. Si el dispositivo indica un tipo de placa no reconocido, seleccione manualmente "Ignorar" o desactive la detección de placa en la pantalla.
Para obtener más información sobre placas de impresión, consulte la Introducción a las placas de impresión.
Sistema de flujo de aire adaptativo
El sistema de flujo de aire adaptativo del X2D consta de una unidad de conmutación de flujo de aire adaptativo (incluyendo el componente de temperatura de la cámara izquierda y el ventilador derecho), ventilador de escape de cámara y filtro de aire. Conmuta automáticamente entre el Modo de Enfriamiento Fuerte y el Modo de Calentamiento según los escenarios de impresión para regular la temperatura de la cámara.

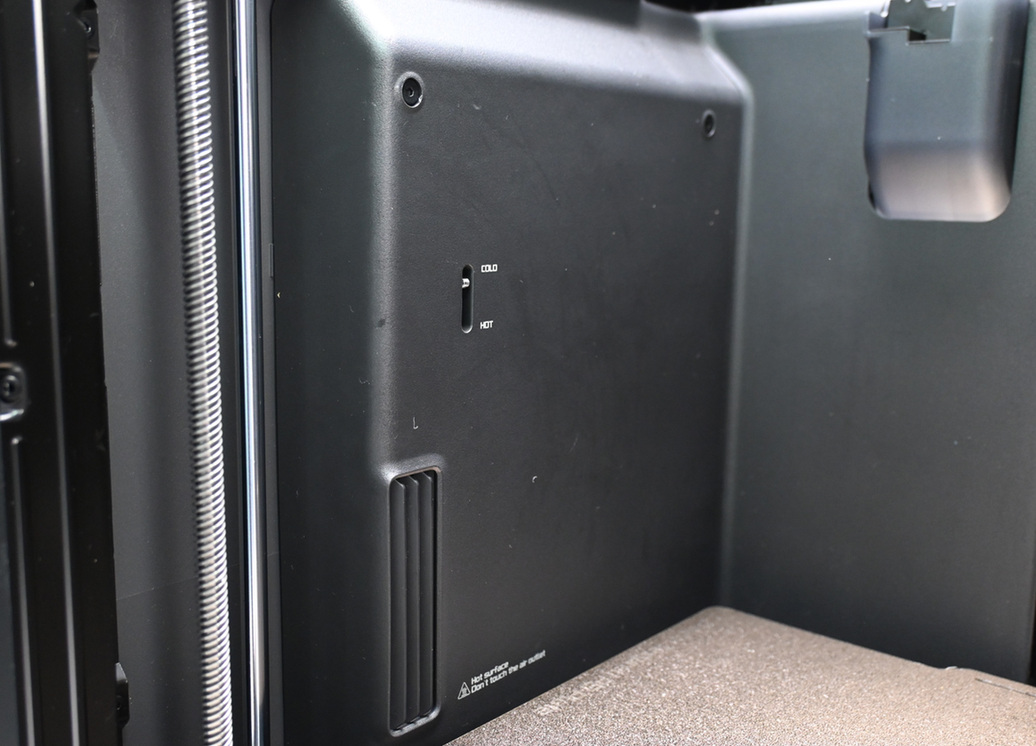

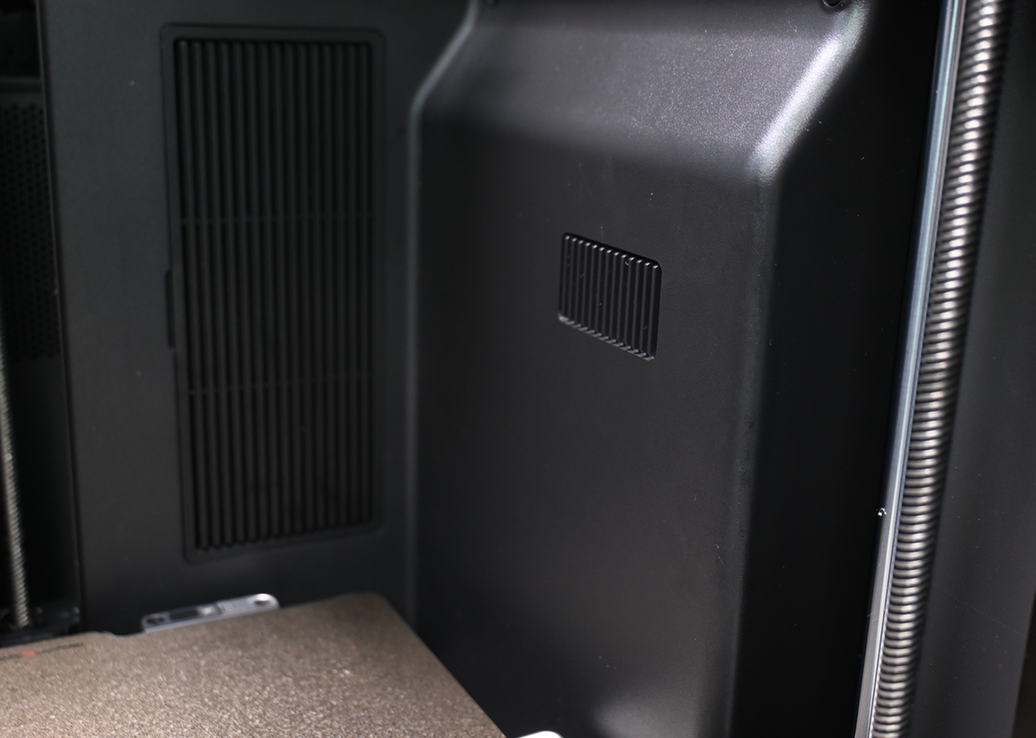

Unidad de conmutación de flujo de aire adaptativo
Ventilador auxiliar de capa izquierdo/cámara de calentamiento
-
En Modo de Enfriamiento Fuerte, el ventilador izquierdo actúa como ventilador auxiliar de capa, proporcionando un enfriamiento mejorado para filamentos de baja temperatura.
-
En Modo de Calentamiento, el ventilador izquierdo funciona como ventilador de calentamiento de cámara. Después de configurar la temperatura de la cámara, el cable de calentamiento funciona a potencia máxima mientras el ventilador gira a velocidad máxima. Tras el homing, la cama caliente baja por debajo de la ventilación (altura Z >160mm). El ventilador luego reduce su velocidad al 40%, y la potencia del cable de calentamiento disminuye para mantener una temperatura estable de cámara sin que el flujo de aire directo afecte a los prints o a la cama caliente.
Ventilador auxiliar de capa derecho/filtración de cámara
-
En Modo de Enfriamiento Fuerte, el ventilador derecho actúa como ventilador auxiliar de capa. Al imprimir filamentos de baja temperatura como PLA, atrae aire fresco externo a la cámara para evitar obstrucciones del hotend por exceso de calor. El flujo de aire forma una "capa de enfriamiento" sobre los prints para una solidificación rápida y una mejor calidad.
-
En Modo de Calentamiento, el ventilador derecho se convierte en ventilador de filtración de cámara. Para filamentos de alta temperatura, evita la entrada de aire frío para estabilizar la temperatura de cámara mientras circula el aire a través del filtro para minimizar olores y partículas.
Ventilador de escape de cámara
El ventilador de escape de cámara admite la función de escape activo. Al imprimir con filamentos de baja temperatura como PLA, permite expulsar los gases de impresión y sincronizarse con el sistema de flujo de aire adaptativo para mejorar el enfriamiento. Para filamentos de alta temperatura, active esta función mediante "Purificar aire al finalizar impresión" en la pantalla. Al finalizar la impresión, el dispositivo expulsará automáticamente los gases residuales de la cámara. Al usar la tubería de ventilación, el escape de impresión se puede dirigir directamente al exterior o a áreas designadas.

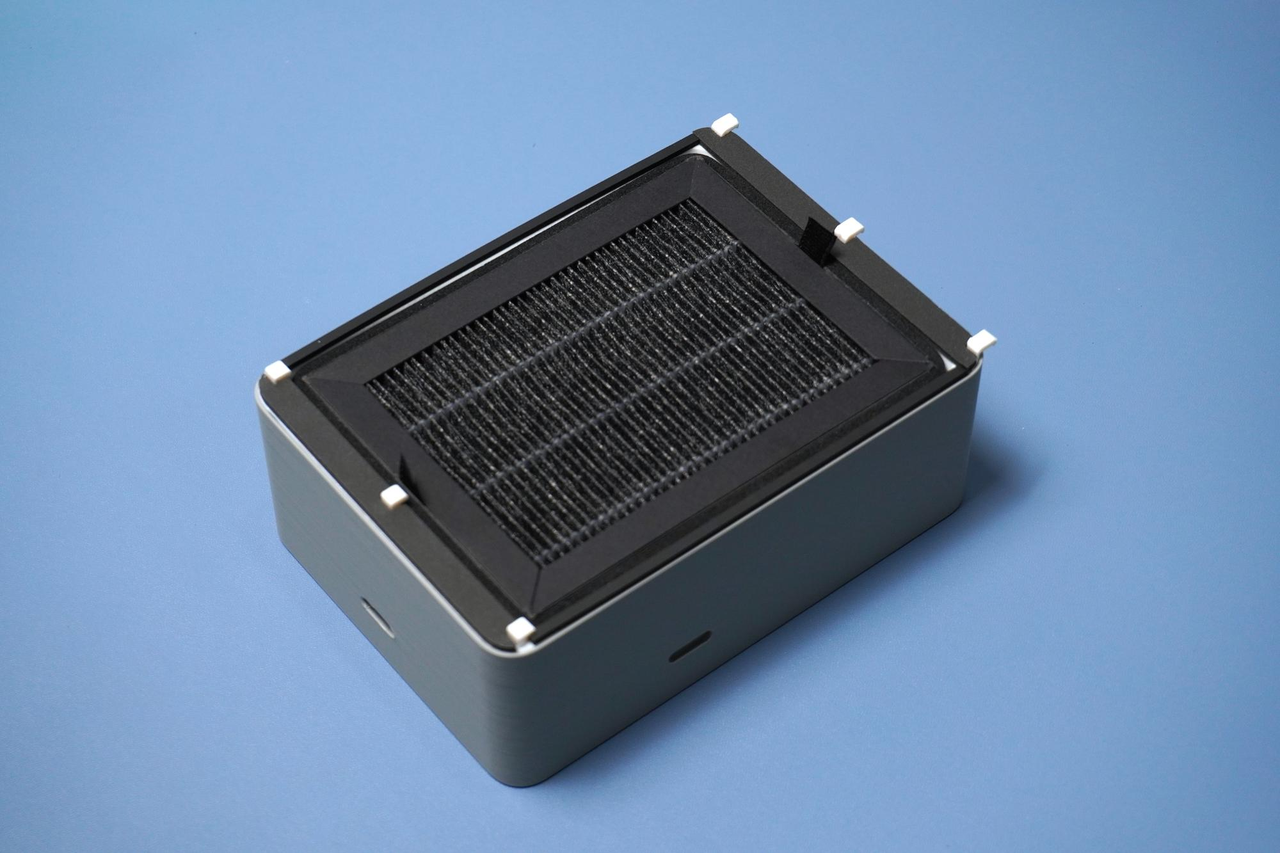

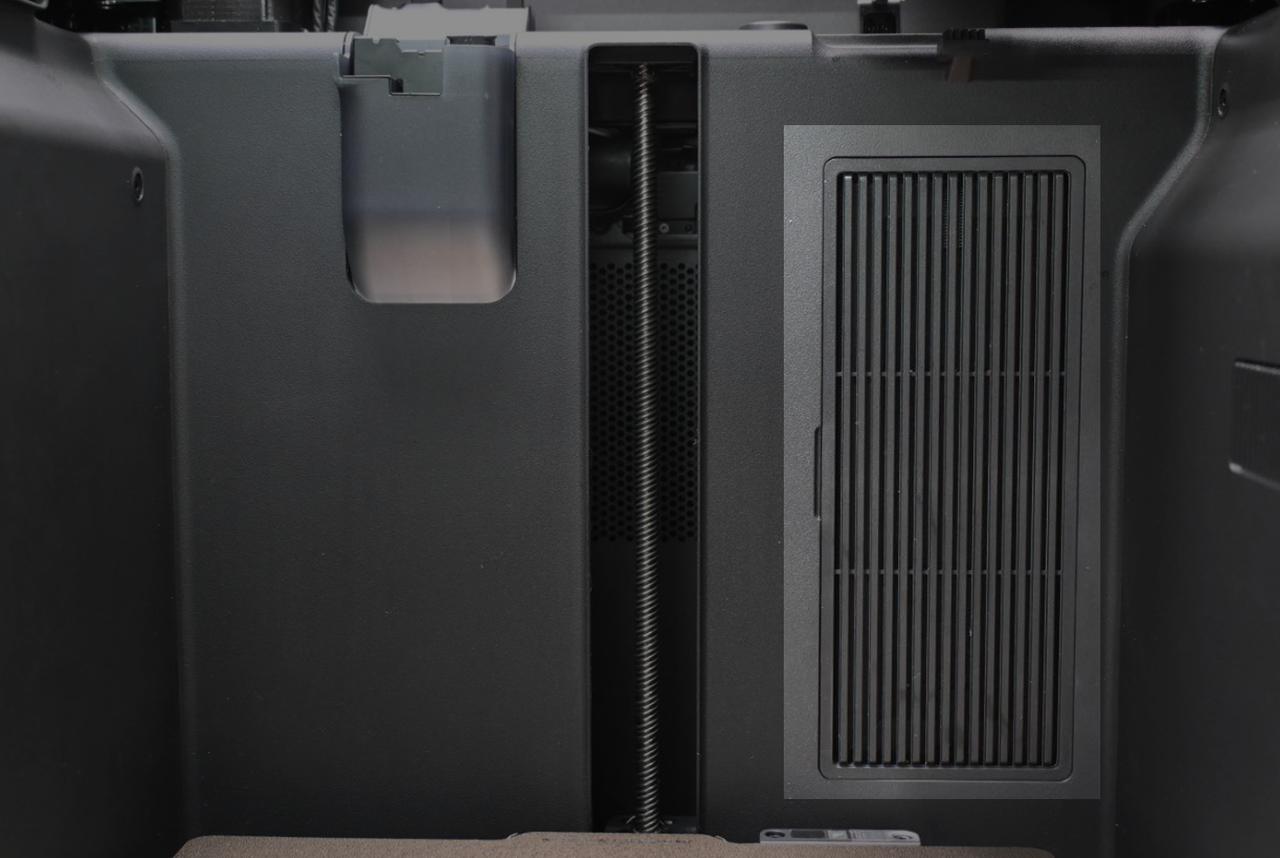

Filtro de aire
El X2D está equipado con un filtro de aire de alto rendimiento que captura eficazmente los VOC (Compuestos Orgánicos Volátiles) y partículas generados durante la impresión, garantizando un entorno de trabajo limpio.
En Modo de Calentamiento, el aire de la cámara se extrae a través de la entrada detrás del filtro, donde se filtra y purifica, reduciendo significativamente las emisiones de partículas y olores.
El ventilador de escape externo también admite la instalación de un filtro. En modo de enfriamiento, el aire caliente dentro de la cámara fluye a través del filtro, se purifica y luego es expulsado por el ventilador de escape externo. Esto permite un tratamiento recirculante interno del escape, manteniendo una calidad de aire fresco en interiores.

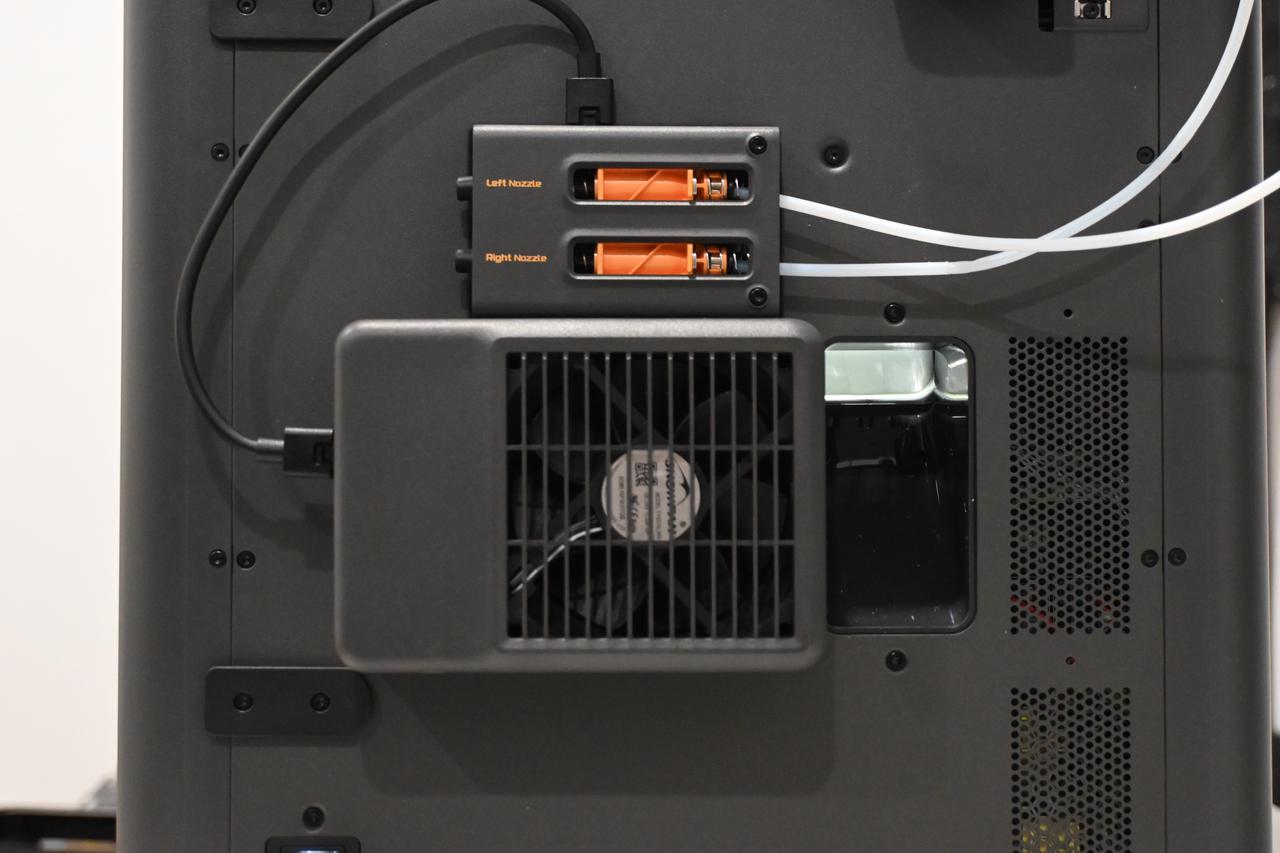

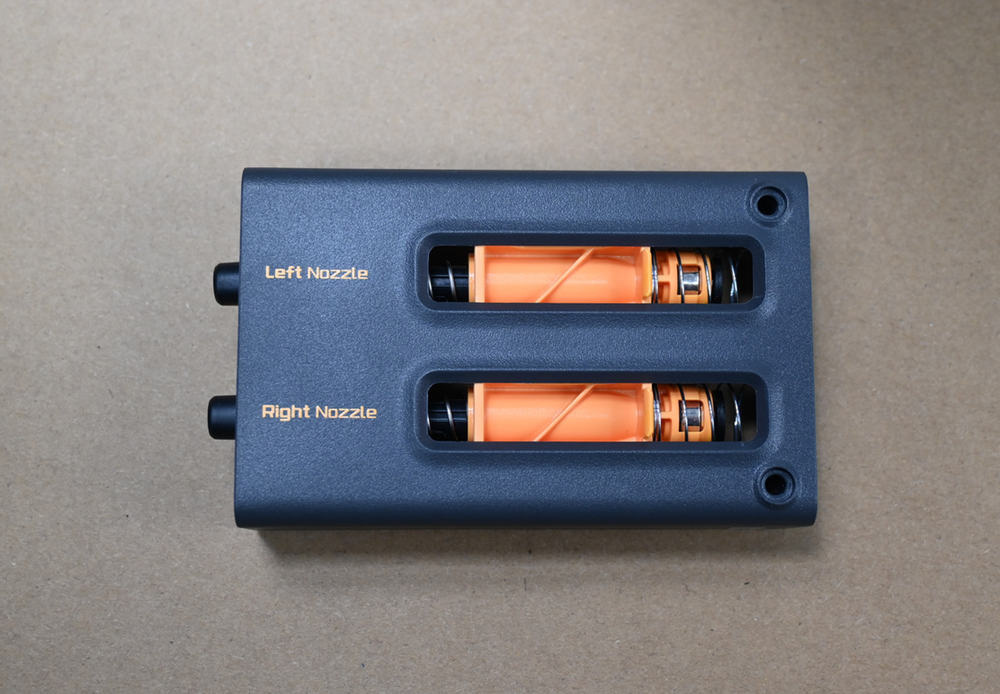

Buffer de filamento
El buffer se instala en el panel trasero de la impresora y contiene dos canales de filamento, cada uno correspondiente a un hotend:
-
Camino superior: Lleva al hotend izquierdo, conectándose a la entrada de filamento en el panel trasero de la impresora.
-
Camino inferior: Lleva al hotend derecho, conectándose a la entrada de filamento del extrusor auxiliar.
Al usar tubos PTFE de longitud estándar de fábrica, minimiza la resistencia durante la alimentación de filamento.

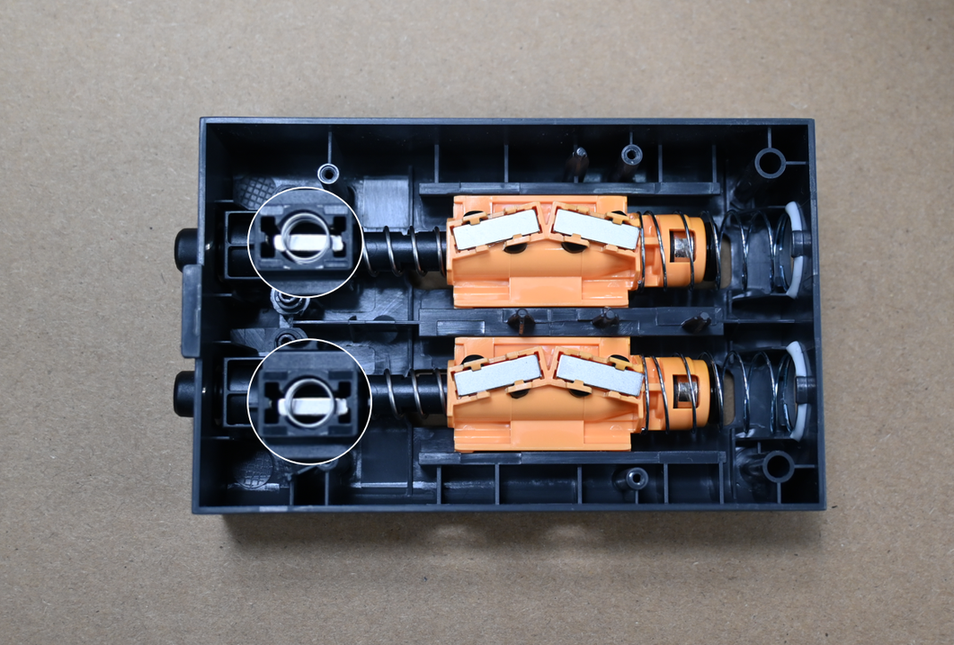

Cada canal se divide en una parte de buffer y una parte de detección de filamento.
Parte de buffer
La parte de buffer incluye principalmente deslizadores, imanes, resortes y sensores de filamento. El principio básico de funcionamiento de la parte de buffer es que cuando el AMS empuja el filamento hacia el extrusor del cabezal, la presión del filamento empuja el deslizador hacia la derecha y almacena una pequeña sección de filamento en el buffer. Cuando el extrusor consume el filamento en el buffer, el deslizador regresa a la izquierda. La posición del deslizador se detecta mediante el sensor y se retroalimenta al AMS y a la impresora para ajustar la velocidad de alimentación.
Además, la parte de buffer también tiene una función de detección de enredos de filamento. Cuando los enredos de filamento u otras anomalías causan resistencia aumentada, el deslizador se empuja hacia la izquierda. Si el deslizador se mueve más allá del rango normal, el sensor Hall detecta la anomalía y activa una alerta para recordarle que la maneje.
Parte de detección de filamento
La parte de detección de filamento incluye principalmente imanes, resortes y sensores de filamento.
Cuando no hay filamento en el buffer, el imán se presiona alejado del sensor de filamento por el resorte; cuando hay filamento presente, el imán se empuja hacia el sensor Hall por el filamento, permitiendo la función de detección de filamento.
Tensión de correa

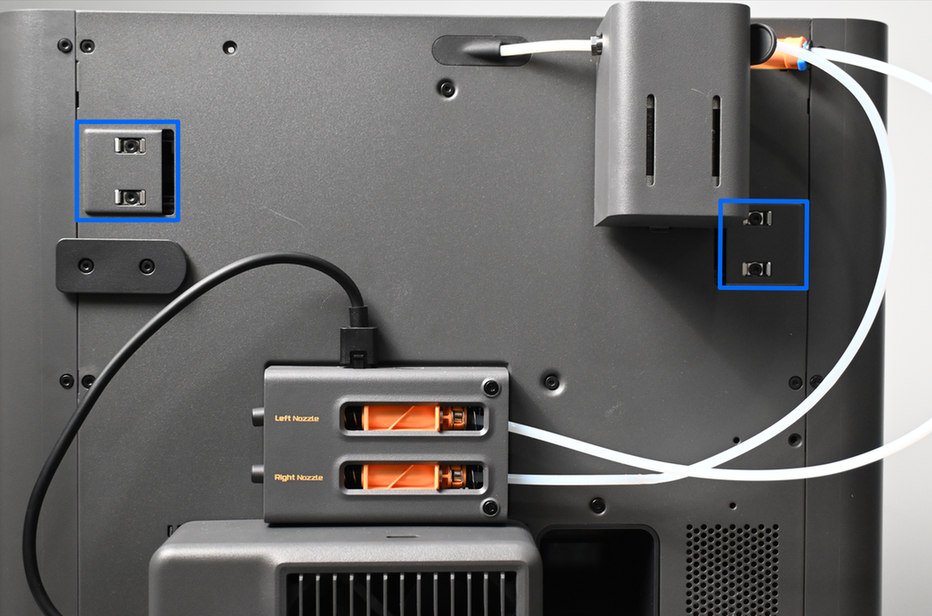

La parte trasera superior del X2D está equipada con un mecanismo semi-automático de tensado de correa. Este mecanismo utiliza la tensión constante preestablecida del resorte interno, y el estado óptimo de tensión de la correa se puede restaurar rápidamente mediante las operaciones simples de "aflojar los tornillos y mover el cabezal".
Cuando las piezas impresas aparecen fuera de forma (elípticas) o ocurre pérdida de pasos, o el sistema muestra "la frecuencia de resonancia es demasiado baja" durante el proceso de calibración, generalmente indica tensión insuficiente de la correa. En este caso, consulte Guía de tensado de correas X2D para el mantenimiento y asegure la precisión de impresión.
Componentes eléctricos
Existen muchos componentes electrónicos dentro del X2D. A continuación se presenta una introducción a algunos de los más importantes:
Placa principal de control
El X2D tiene dos tipos de placas principales de control, una responsable del procesamiento lógico interactivo (AP), y la otra responsable del procesamiento de control de la unidad de movimiento de toda la máquina (MC).
Placa principal de lógica AP:
La placa AP contiene una CPU de cuatro núcleos, así como las conexiones necesarias para diferentes dispositivos electrónicos de medios conectados a la impresora.
La CPU gestiona la experiencia principal de interacción multimedia y las funciones inteligentes del X2D (incluida la detección de IA, la calibración de flujo y la compensación de vibraciones), así como las conexiones entre el slicer/aplicación móvil y la impresora.
Placa de Control de Movimiento MC:
La placa MC contiene un microcontrolador dual de cuatro núcleos M4 y un microcontrolador único de siete núcleos M7, junto con controladores de pasos y las conexiones requeridas para diversos dispositivos electrónicos de movimiento en la impresora. Proporciona: control de movimiento xyz, control de temperatura de la cama caliente, detección de estado de la cámara (puerta frontal) y control del sistema de circulación (control de circulación de aire y conductos de ventilación).
Tras recibir flujos de G-code desde la CPU, el MCU controla el movimiento real y el estado de la máquina de la impresora.
Puerto de Almacenamiento USB
Un puerto USB-A compatible con el protocolo USB 2.0, que permite imprimir sin conexión mediante una unidad USB y almacenar archivos de video en timelapse.
Pantalla
El X2D está equipado con una pantalla táctil de 5 pulgadas con resolución 1280*720, combinada con una interfaz de usuario más fluida para ofrecer una experiencia operativa sin interrupciones.

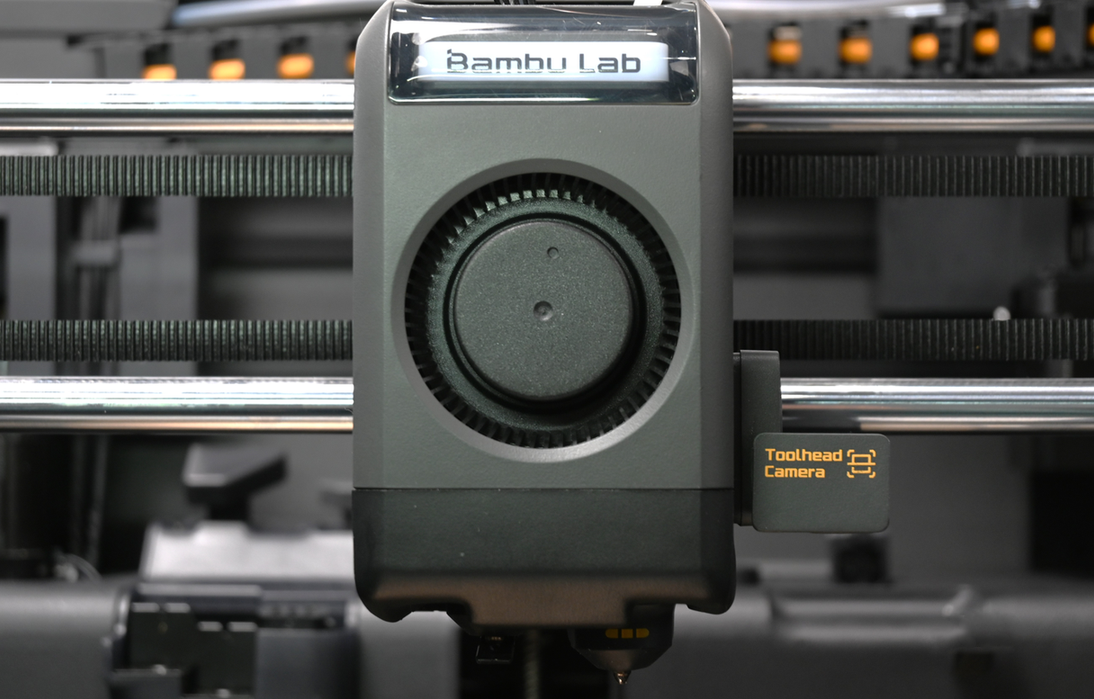

Cámara

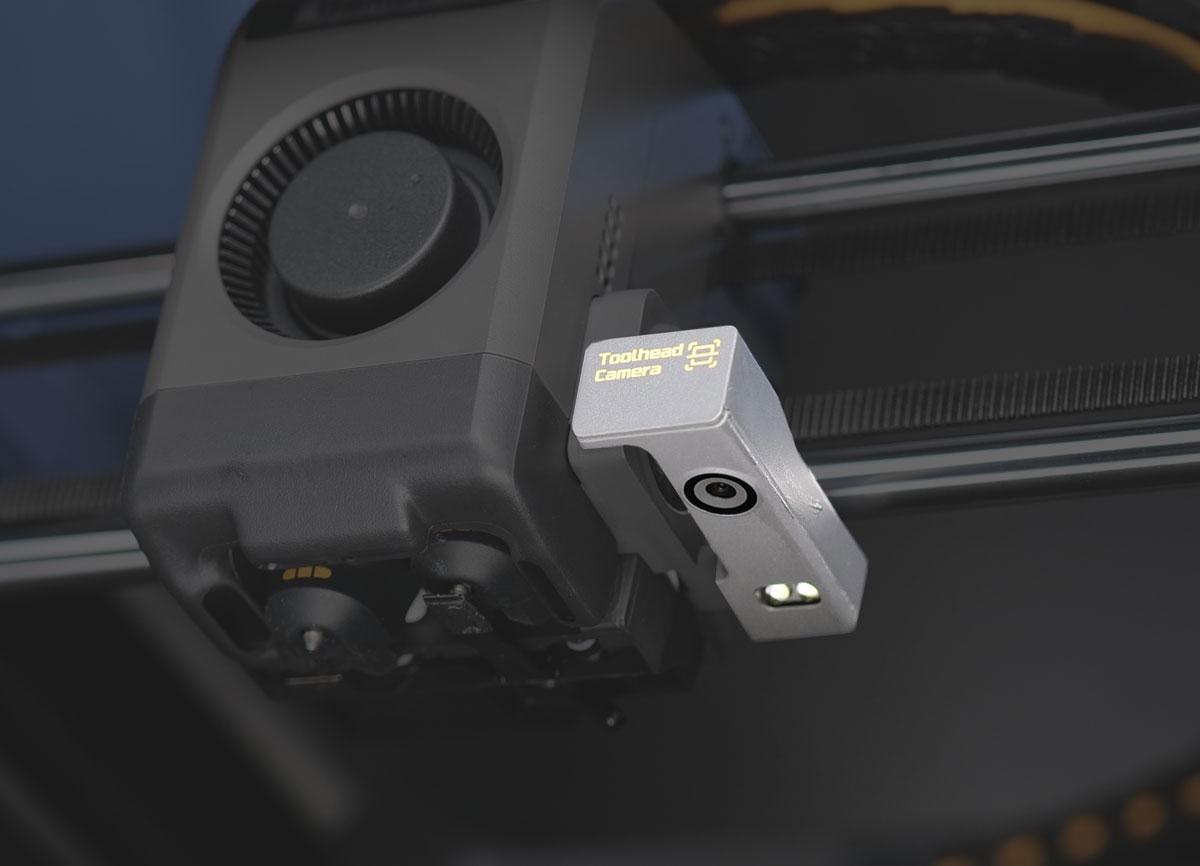

Cámara del Cabezal
La cámara del cabezal tiene una resolución de 1600*1200 y una tasa de fotogramas de 30 fps, permitiendo la calibración precisa del desplazamiento de la boquilla, la calibración de precisión de movimiento y la detección de alineación de la placa de impresión.

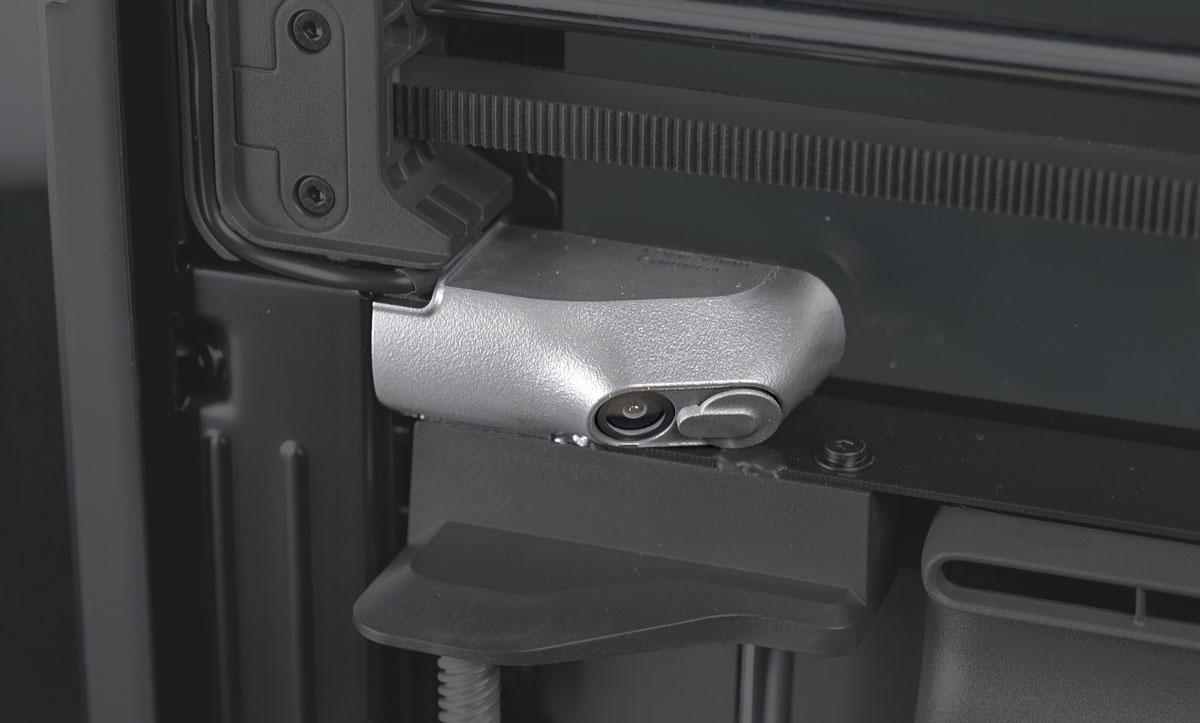

Cámara de Vista en Vivo
La cámara de vista en vivo presenta una resolución de 1920*1080 y una tasa de fotogramas de 30 fps, brindando visualización en tiempo real dentro de la cámara de la impresora, timelapse y funciones necesarias de detección de IA.
Notas Finales
