X2D Extrusión de Alimentación Directa y Extrusión Auxiliar
La extrusión de alimentación directa y la extrusión auxiliar son los dos métodos principales de alimentación de filamento para impresión 3D. La diferencia clave entre ambos radica en la distancia física entre el extrusor y el hotend, lo que afecta directamente la eficiencia de alimentación del filamento, la precisión de impresión y los tipos de filamento compatibles. Cada método tiene sus propias aplicaciones, y no existe una ventaja absoluta ni desventaja entre ambos.
El X2D integra ambos métodos de extrusión:
- El hotend izquierdo utiliza un extrusor de alimentación directa como hotend principal;
- El hotend derecho utiliza un extrusor auxiliar como hotend auxiliar.
Extrusión de Alimentación Directa (Hotend Principal)
El extrusor izquierdo del X2D está instalado dentro del cabezal, cerca del hotend principal. El filamento ingresa desde el tubo PTFE, activa el sensor de filamento del extrusor de alimentación directa y luego es empujado por la rueda del extrusor del motor del extrusor. No necesita recorrer un largo camino de transmisión, por lo que puede ingresar rápidamente al hotend para fundirse y extruirse.
Camino de alimentación del filamento: ①Sensor de filamento del extrusor — ②Rueda del extrusor — ③Hotend
Extrusión Auxiliar (Hotend Auxiliar)

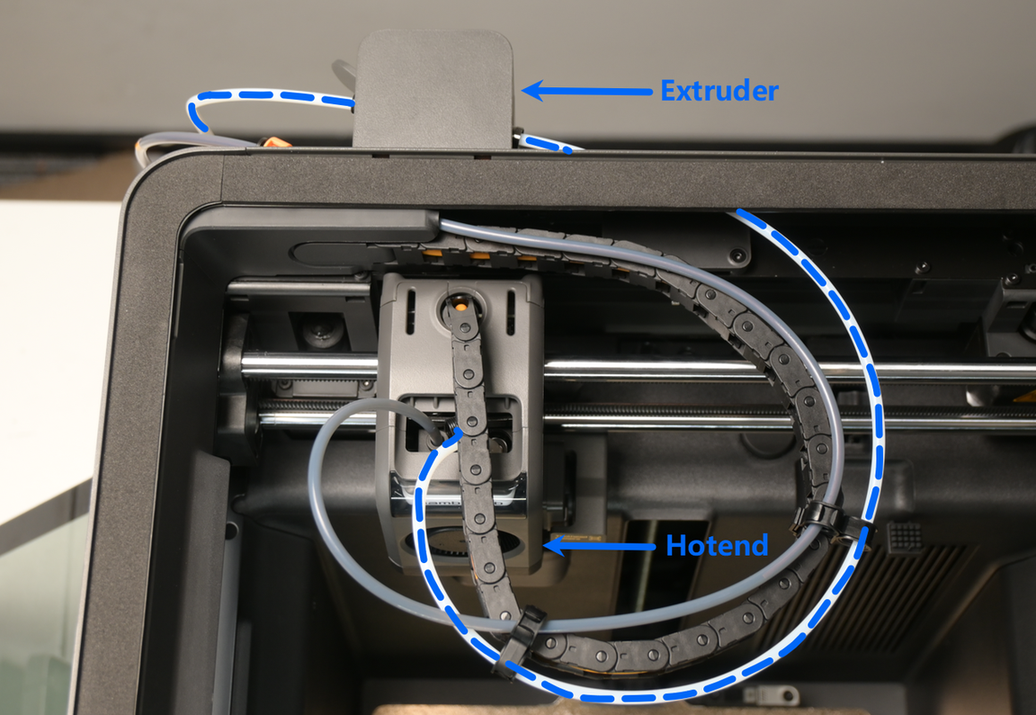

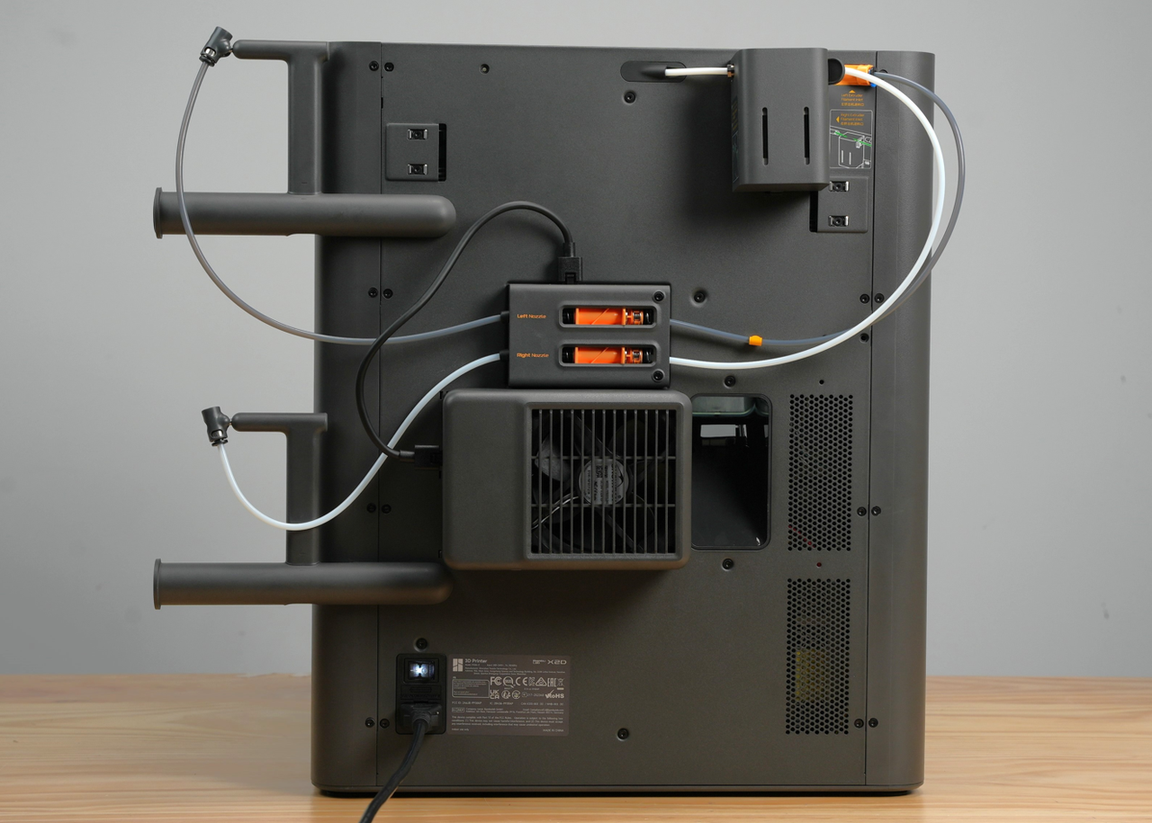

El hotend derecho del X2D adopta una estructura de extrusión auxiliar. El extrusor está fijo en la parte trasera de la impresora y conectado al hotend mediante un tubo PTFE. El hotend auxiliar puede conectarse tanto a un carrete externo como al AMS para la alimentación del filamento, satisfaciendo los requisitos de uso en diferentes escenarios de impresión.
El filamento ingresa al extrusor auxiliar desde el buffer de filamento. Tras activar el sensor de filamento del extrusor, es impulsado por la rueda del extrusor para alimentarse al cabezal, luego activa el sensor de filamento derecho y finalmente alcanza el hotend para completar la extrusión.
Camino de alimentación del filamento: ①Sensor de filamento de extrusión auxiliar — ②Rueda del extrusor — ③Sensor de filamento derecho — ④Hotend
Dado que el camino de alimentación derecho incluye dos sensores de filamento, el indicador "Filamento ingresando al extrusor derecho" en la página "Boquilla & Extrusor" del X2D difiere de la de otros modelos y se divide en los siguientes tres tipos:

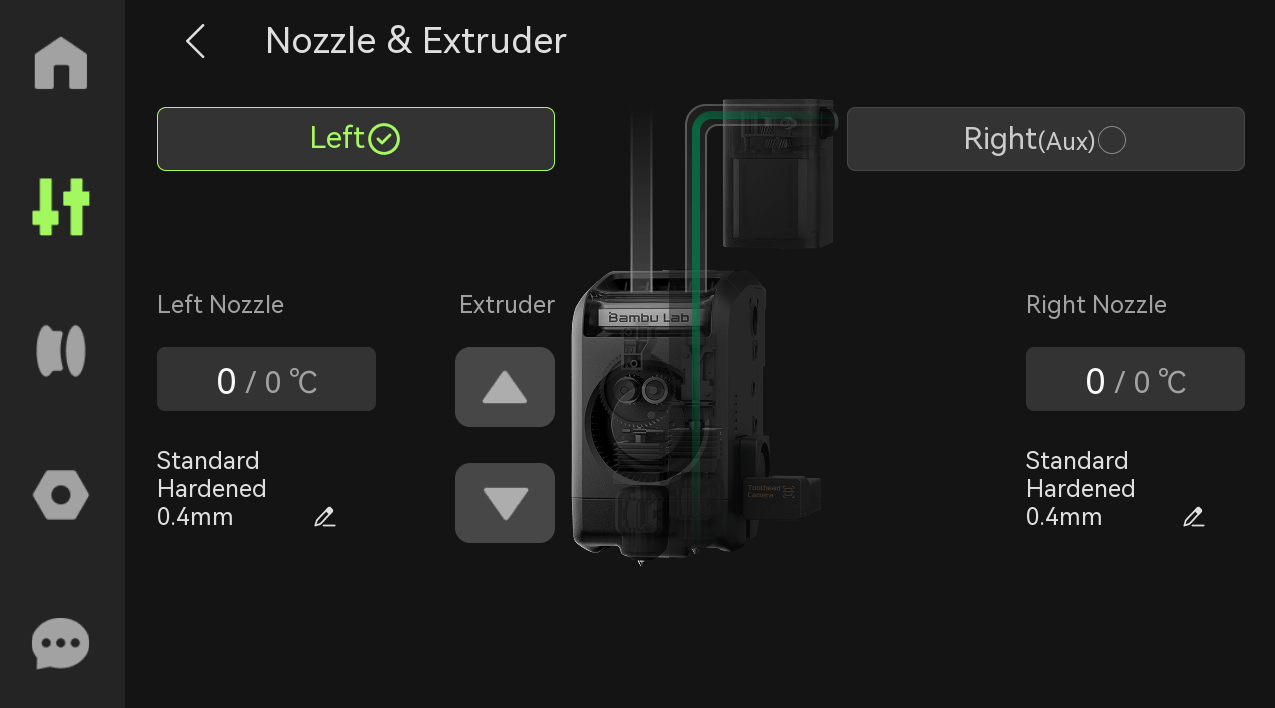

- Filamento ingresando al extrusor auxiliar:

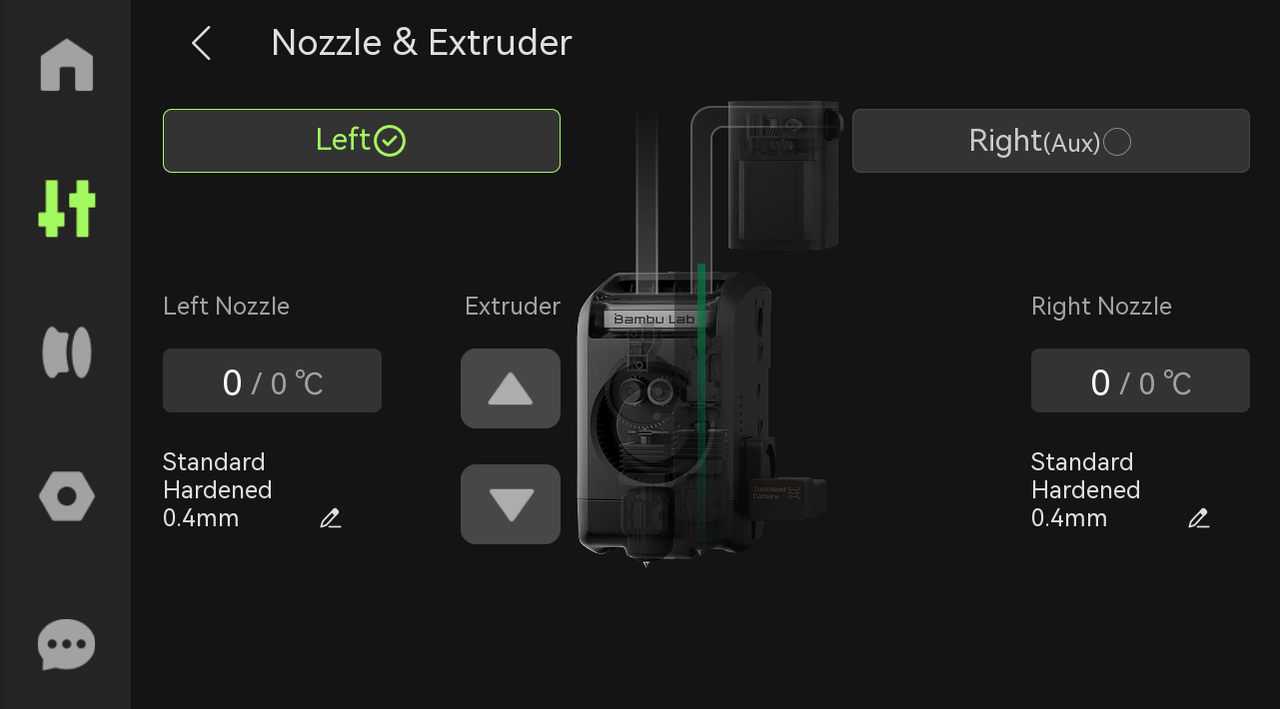

- Filamento ingresando al cabezal:
- Filamento ingresando al extrusor auxiliar y al cabezal:
Tras integrar la solución de extrusión auxiliar, el X2D presenta las siguientes ventajas notables:
- Cabezal ligero: El diseño separado del extrusor auxiliar y el cabezal reduce efectivamente el volumen y peso del cabezal, mejorando la flexibilidad de movimiento;
- Alimentación estable a larga distancia: A pesar de la distancia desde el hotend, el extrusor auxiliar confía en su fuerte empuje para garantizar de manera estable el efecto de alimentación del hotend auxiliar, reduciendo eficazmente la incidencia de fallas de alimentación.
Introducción al Extrusor Auxiliar del X2D

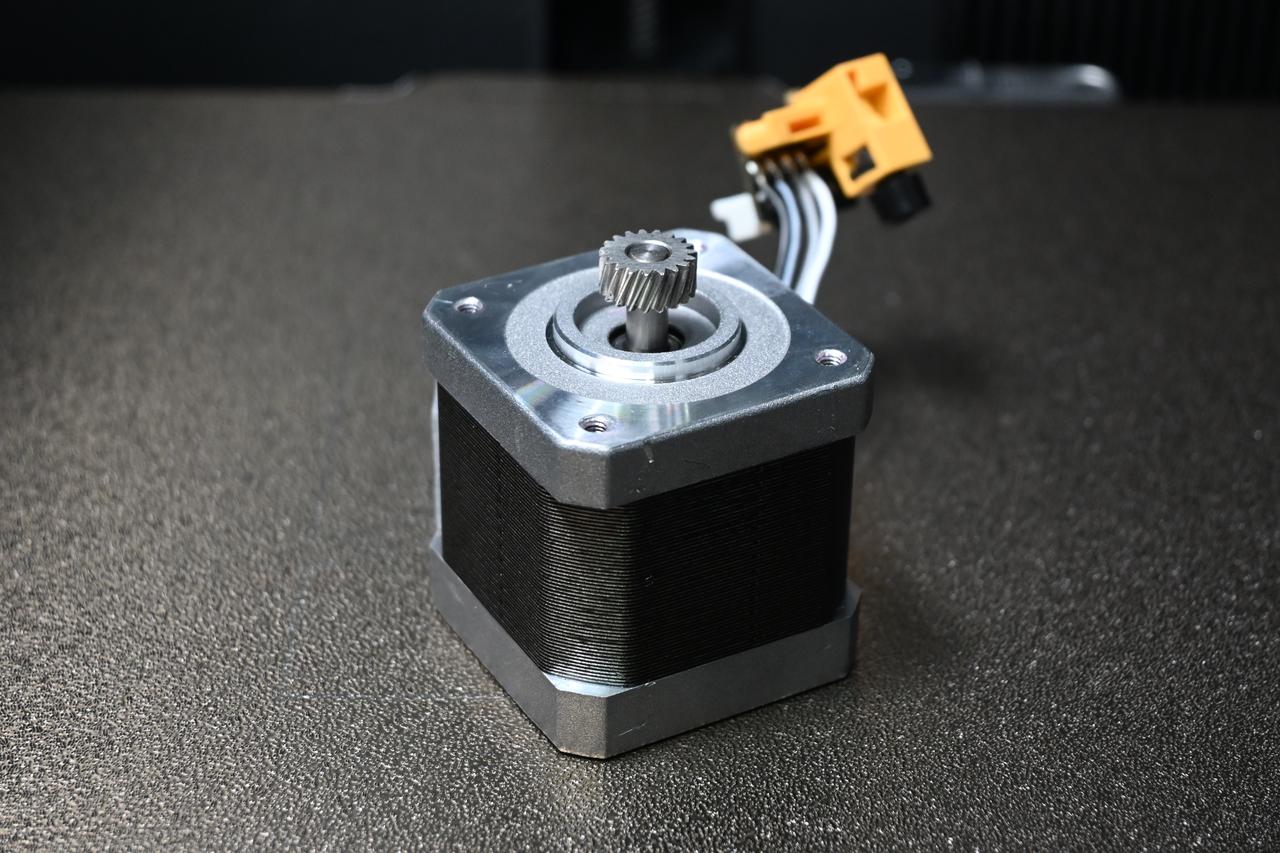

El extrusor auxiliar está equipado con un motor de paso convencional que proporciona una fuerza de extrusión más fuerte. Empuja el filamento desde el buffer de filamento al cabezal mediante el tubo PTFE, asegurando una entrega estable del filamento.
El extrusor auxiliar también incluye un sensor de filamento del extrusor. Cuando el filamento ingresa al extrusor auxiliar, toca el resorte y el imán del sensor de filamento, activando el sensor para transmitir una señal, y la página de extrusor en la pantalla de la impresora indicará que el filamento está ingresando al extrusor auxiliar.

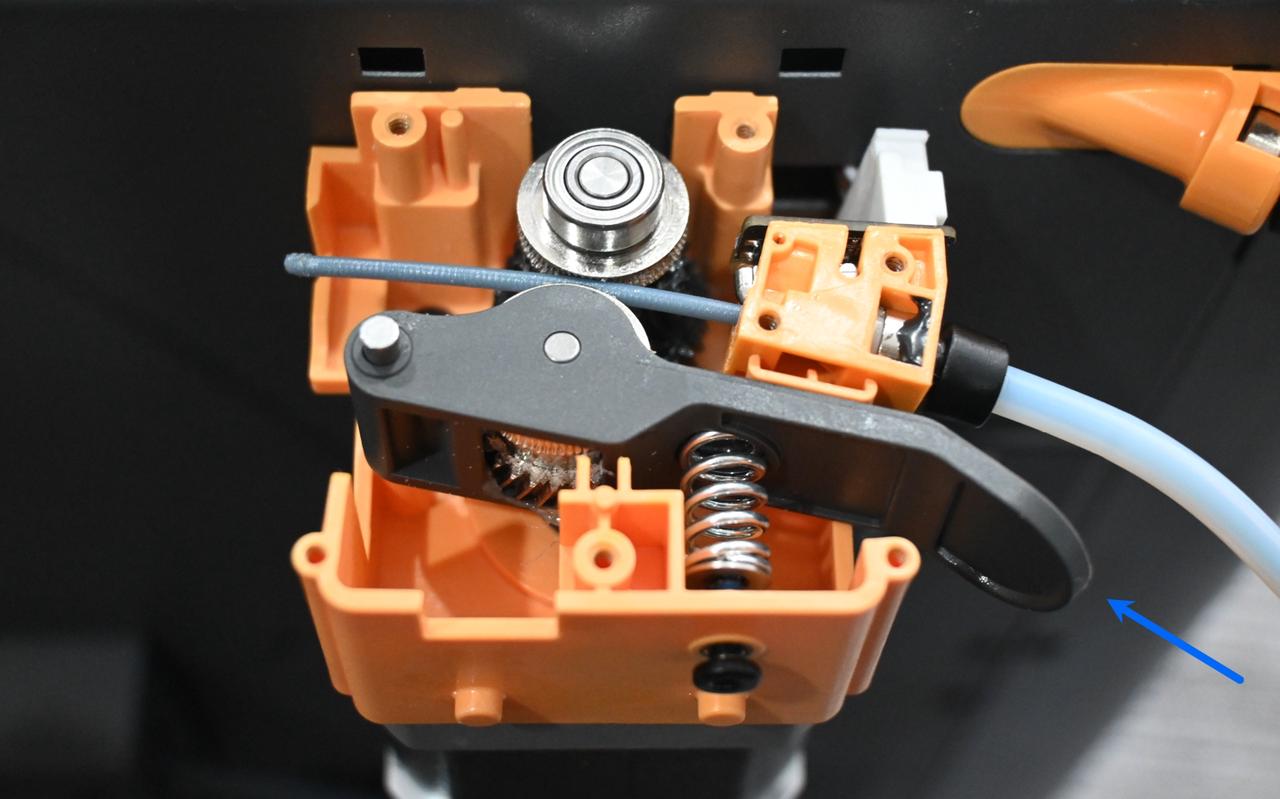

La alimentación y retracción del filamento se realizan mediante engranajes cooperativos. Para retirar manualmente el filamento, presione y mantenga la palanca de tensión del extrusor auxiliar para liberarlo, luego retire directamente el filamento.

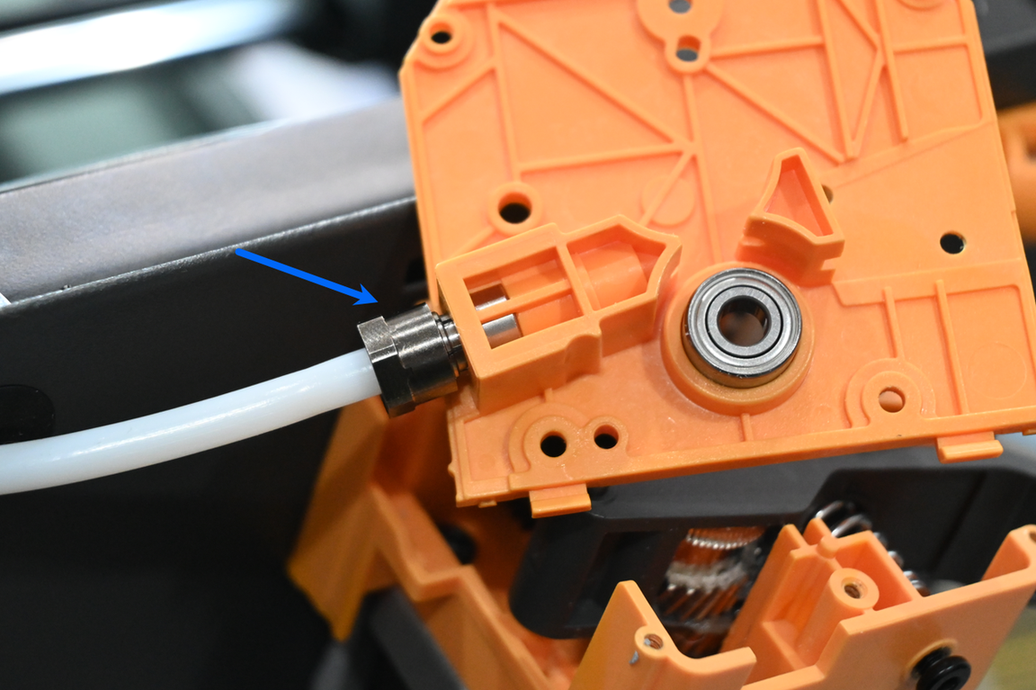

La salida de filamento del extrusor auxiliar adopta el mismo tornillo de bloqueo de tubo PTFE auxiliar que la entrada de filamento del cabezal para el hotend derecho. Debido a que la extrusión auxiliar requiere una fuerza de extrusión alta, la vida útil de los conectores neumáticos convencionales no cumple con este requisito. El tornillo de bloqueo es compatible con los requisitos de alimentación de filamento de alto empuje, asegurando estabilidad y durabilidad de la conexión.

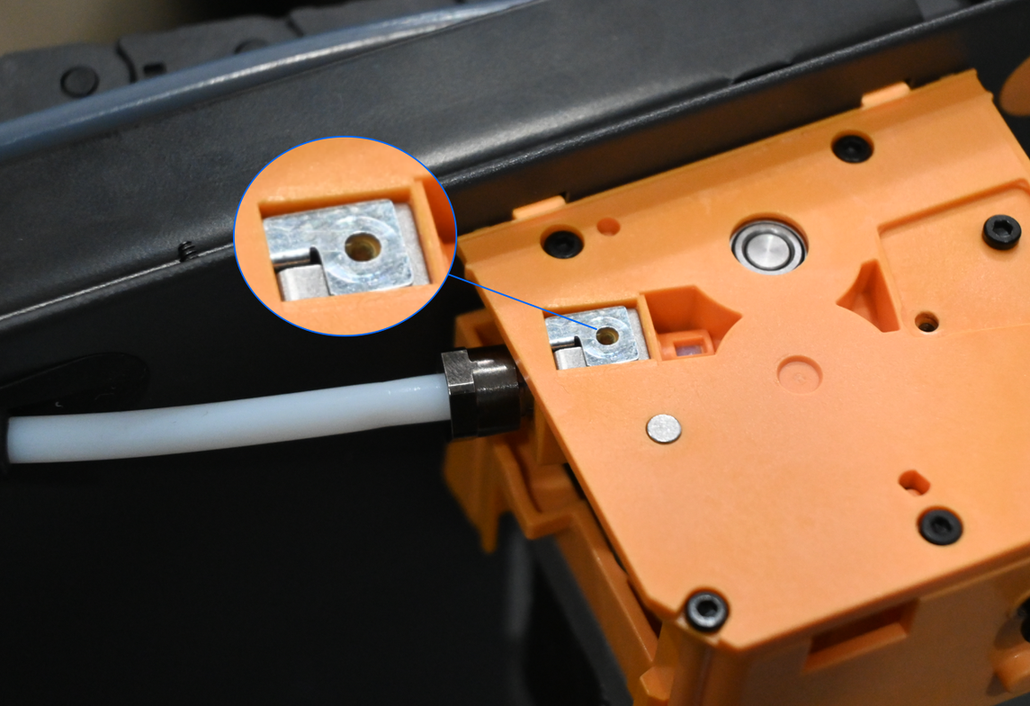

Un tornillo y una pequeña arandela están instalados por encima de la salida de filamento. Esta arandela ayuda a verificar si el tornillo de bloqueo del tubo PTFE está completamente ajustado. Tras instalar la arandela, al girar el tornillo se escuchará un suave "clic" cuando el tornillo esté completamente ajustado, indicando una instalación correcta. Si esta arandela no se instala, este sonido de aviso no será audible.
Notas para Impresión con Hotend Auxiliar del X2D
Límites de Velocidad y Aceleración
Al imprimir con el extrusor auxiliar, debe cumplir estrictamente con los límites de velocidad y aceleración. Para garantizar la estabilidad de alimentación, precisión de impresión y seguridad operativa del dispositivo, la velocidad máxima de impresión no debe exceder 200 mm/s, y la aceleración máxima debe controlarse dentro de 1000 mm²/s. Evite velocidades o aceleraciones excesivas que puedan causar atascos de filamento y alimentación irregular, lo que afectaría la calidad de impresión o dañaría componentes del dispositivo.
Diferencia en la Longitud de Retracción
Longitud de retracción se refiere a la longitud que el extrusor tira el filamento hacia atrás en la boquilla cuando se pausa la impresión y la boquilla necesita moverse a una nueva posición de impresión durante la impresión 3D. El propósito central de esta operación es evitar que el filamento gotee y forme hilos debido al peso propio del filamento y la presión interna de la boquilla, y evitar que quede exceso de filamento en áreas no impresas del modelo, asegurando así la precisión de impresión y la terminación superficial del modelo.
Los extrusores de alimentación directa convencionales están ubicados cerca del cabezal, por lo que la distancia de retracción es corta. El extrusor auxiliar está ubicado lejos del cabezal, y el filamento debe ser empujado al cabezal a través de un tubo PTFE. Existe cierto espacio para que el filamento se mueva dentro del tubo, y el filamento tiene ligera elasticidad al ser transportado a largas distancias, lo que lo hace propenso a doblarse dentro del tubo. Tras activarse un comando de retracción, la rotación inversa del motor del extrusor solo puede enderezar y tensar el filamento doblado en el tubo. Solo continuando la retracción sobre esta base se puede transmitir eficazmente la fuerza de retracción al extremo de la boquilla para lograr una retracción efectiva en la boquilla.
Por lo tanto, la longitud de retracción requerida para el extrusor auxiliar es mucho mayor que la de un extrusor de alimentación directa convencional.
Calibración del Valor K de Dinámica de Flujo
El extrusor auxiliar necesita empujar el filamento al cabezal a través de un tubo PTFE. El largo camino de transmisión del filamento causará problemas dinámicos no lineales como histéresis elástica, pérdida por fricción y retraso en la respuesta de presión:
- Histéresis elástica: El filamento tiene ligera elasticidad. Cuando es empujado por el motor en el tubo PTFE, se "estira". Cuando el motor deja de girar o realiza retracción inversa, el filamento no sigue el movimiento inmediatamente, sino que primero vuelve a su estado original, generando un retraso en el movimiento del filamento cuando el motor se mueve.
- Pérdida por fricción: Cuando el filamento se mueve a larga distancia en el tubo PTFE, genera fricción con la pared del tubo, offsete parte de la potencia del motor, reduciendo la potencia real transmitida a la boquilla.
- Retraso en la respuesta de presión: La presión de extrusión en la boquilla debe cambiar en tiempo real con la velocidad y dirección de giro del motor. Sin embargo, debido a la larga distancia entre el motor y la boquilla, existe un retraso evidente en la presión real en la boquilla tras ajustar el motor la potencia.
Estas causas provocan un aumento significativo en la desviación entre el comando de control del motor y la acción real de la boquilla. El valor K es el parámetro central que cuantifica el grado de desviación entre el comando de control del motor y la acción real de extrusión/retracción de la boquilla. Cuanto mayor sea la desviación, mayor será el valor K. Por lo tanto, el valor K del extrusor auxiliar es mucho mayor que el del extrusor de alimentación directa.
Filamentos Recomendados
- Recomendados: PLA (excluyendo PLA Aero), PETG, ABS, ASA, TPU para AMS, Soporte para PLA, Soporte para PLA/PETG, Soporte para ABS, Soporte para PA/PET, PET, PA, PC, PVA; PLA-CF/PLA-GF, PETG, ABS, ASA, PA6, PAHT, PET
- Imprimir con precaución: PLA Silk, PETG-CF, ASA-CF, PA6-CF, TPU para AMS, Soporte para PA/PET
Para detalles sobre compatibilidad de filamento, consulte la Guía de Compatibilidad de Filamento X2D.
Descripción del Área e Rango de Impresión
Al imprimir con el hotend auxiliar, el bloqueador de flujo se mueve debajo del hotend principal y el hotend auxiliar se baja, lo que resulta en una reducción de 4 mm en la altura de impresión.
Las áreas de impresión específicas se muestran en la tabla siguiente:
Notas finales
Esperamos que esta guía haya brindado soporte claro y práctico. Si el problema persiste sin resolver, por favor enviar un ticket de soporte e incluir sus registros recientes de la impresora y otras imágenes o detalles adicionales. Nuestro equipo técnico revisará su solicitud y brindará asistencia detallada. También puede visitar Bambu AI, que puede responder instantáneamente a preguntas comunes y brindarle orientación operativa.
