Ajuste de Tensión de la Correa
Una tensión adecuada de la correa es esencial para el sistema de movimiento CoreXY. Una correa floja puede causar pérdida de pasos, impresiones circulares elípticas y otros problemas relacionados.
En el sistema de movimiento X2D, la correa y el conjunto del eje X forman un sistema típico masa-resorte: la correa actúa como el resorte (con rigidez k), mientras que todo el conjunto del eje X sirve como masa de carga (m).
La frecuencia natural del sistema sigue la fórmula f = √(k/m). El acelerómetro interno de la impresora monitorea en tiempo real la frecuencia de vibración f según esta relación. Dado que la masa (m) del conjunto del eje X permanece constante, una correa floja reduce la rigidez (k), lo que a su vez disminuye la frecuencia natural (f).
El sistema compara la frecuencia medida con la frecuencia de referencia registrada durante la calibración. Si la frecuencia medida es demasiado baja y cae fuera del rango seguro, la impresora mostrará el error: "Frecuencia de vibración demasiado baja".
Esto indica que la tensión de la correa es insuficiente para impresiones de alta precisión, y debe realizarse un ajuste de tensión siguiendo los pasos a continuación.
Advertencia de Seguridad
⚠️ ¡IMPORTANTE!
Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluido el trabajo en los cables electrónicos de la impresora y el cabezal. Realizar tareas con la impresora encendida puede provocar un cortocircuito, causando daños electrónicos y riesgos de seguridad.
Durante el mantenimiento o solución de problemas, es posible que deba desmontar partes, incluido el hotend. Esto expone cables y componentes eléctricos que podrían provocar un cortocircuito si entran en contacto entre sí, con otros metales o con componentes electrónicos mientras la impresora sigue encendida. Esto puede causar daños en la electrónica de la impresora y otros problemas.
Por lo tanto, es crucial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en la electrónica de la impresora, garantizando un mantenimiento seguro y efectivo.
Ajuste de Tensión de la Correa del Eje XY

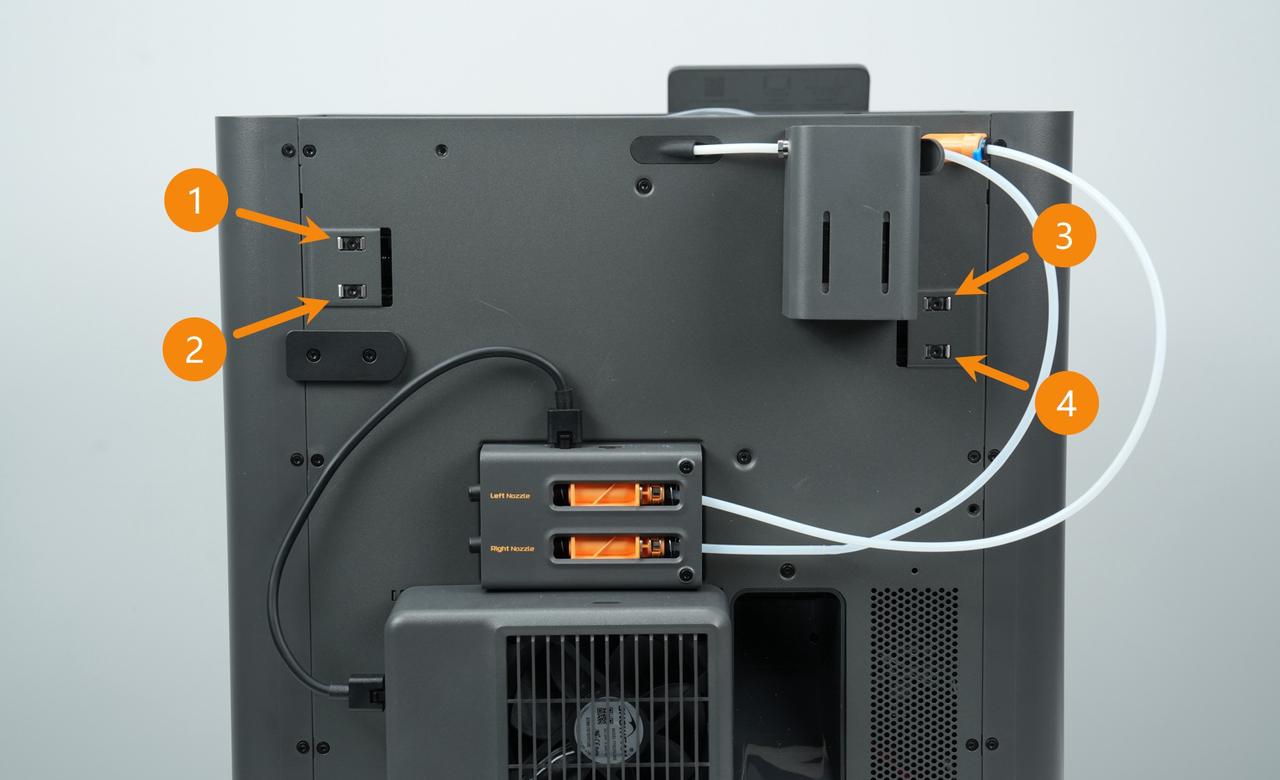

Utilice un destornillador H2.0 para aflojar los cuatro tornillos de tensión en la parte trasera de la impresora (ℹ️Nota: Afloje solo los tornillos; no los retire por completo).

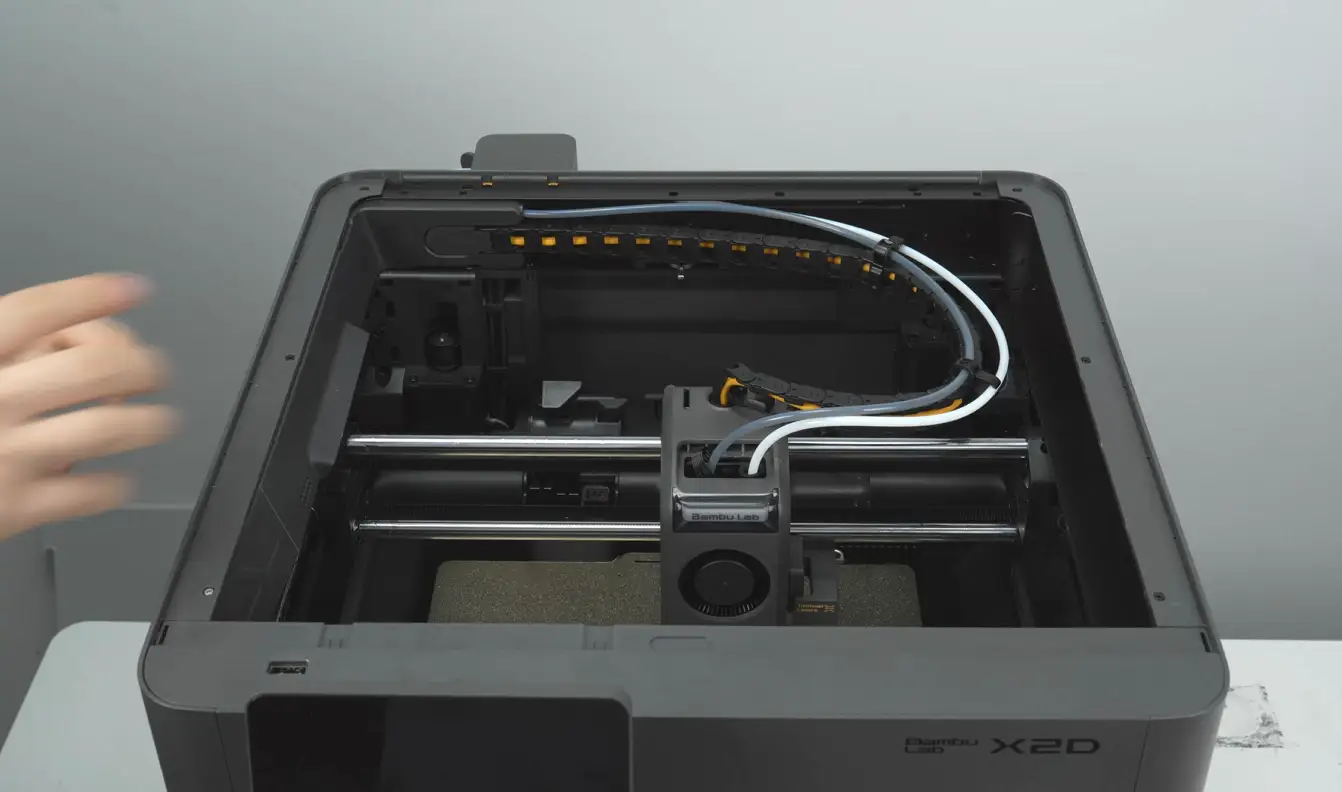

Sostenga el cabezal y muévalo hacia adelante y hacia atrás, en sentido horario y antihorario, tres veces. El tensador interno equilibrará automáticamente la tensión de la correa durante este proceso.
Después del ajuste, retorne a apretar los cuatro tornillos en la parte trasera para asegurarlos.
Instrucciones para Ajustar la Tensión de la Correa del Eje Z

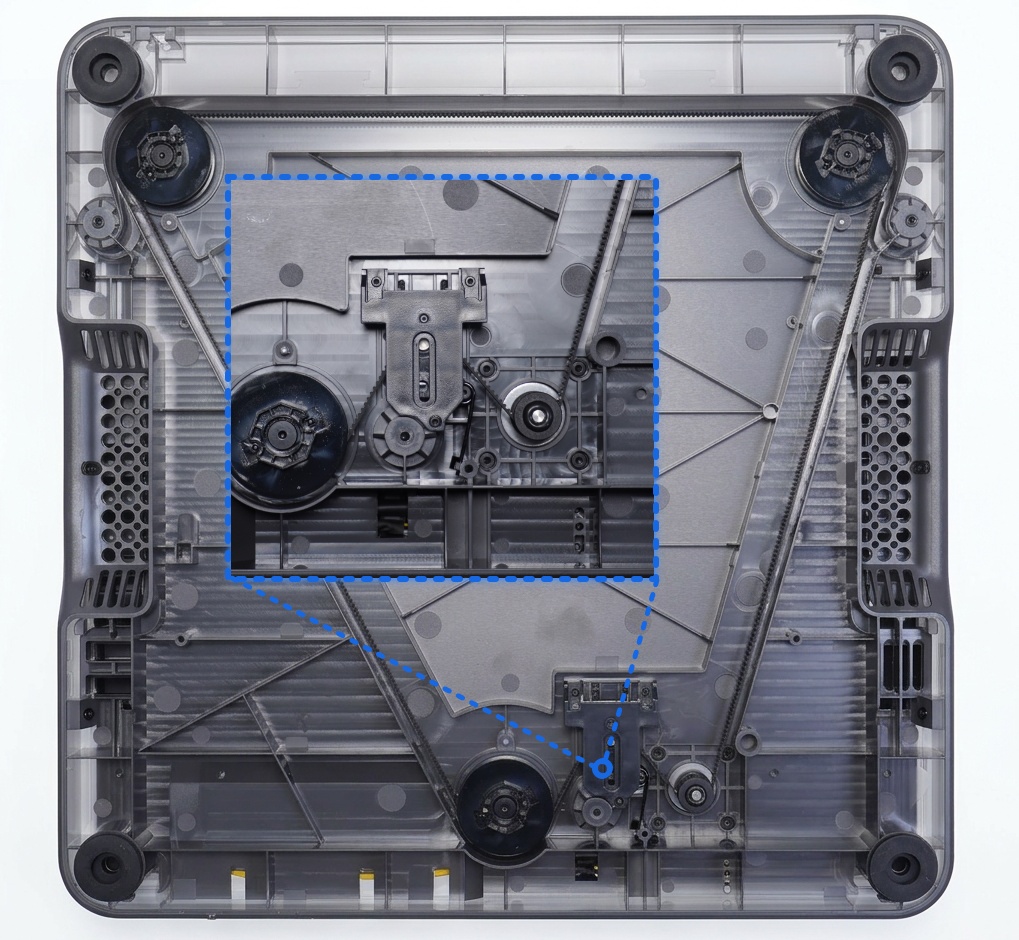

Debido a la adición de la función de temperatura activa de la cámara en el X2D, la base de la impresora puede experimentar una ligera deformación física en entornos de alta temperatura. Para garantizar que el eje Z pueda homing normalmente y evitar resistencia anormal en el movimiento a diferentes temperaturas, el X2D ha eliminado los tornillos de bloqueo en el tensador, permitiendo que se adapte dinámicamente a la tensión de la correa según la temperatura ambiente. Por lo tanto, la correa del eje Z en el X2D no requiere ajustes adicionales de tensión durante el uso diario.
Durante el uso diario, si necesita ajustar manualmente la altura de la cama caliente tirando de la correa inferior, evite aplicar fuerza excesiva para prevenir que la correa salte, lo que podría causar que la cama caliente se incline.
Calibración de la Impresora 3D

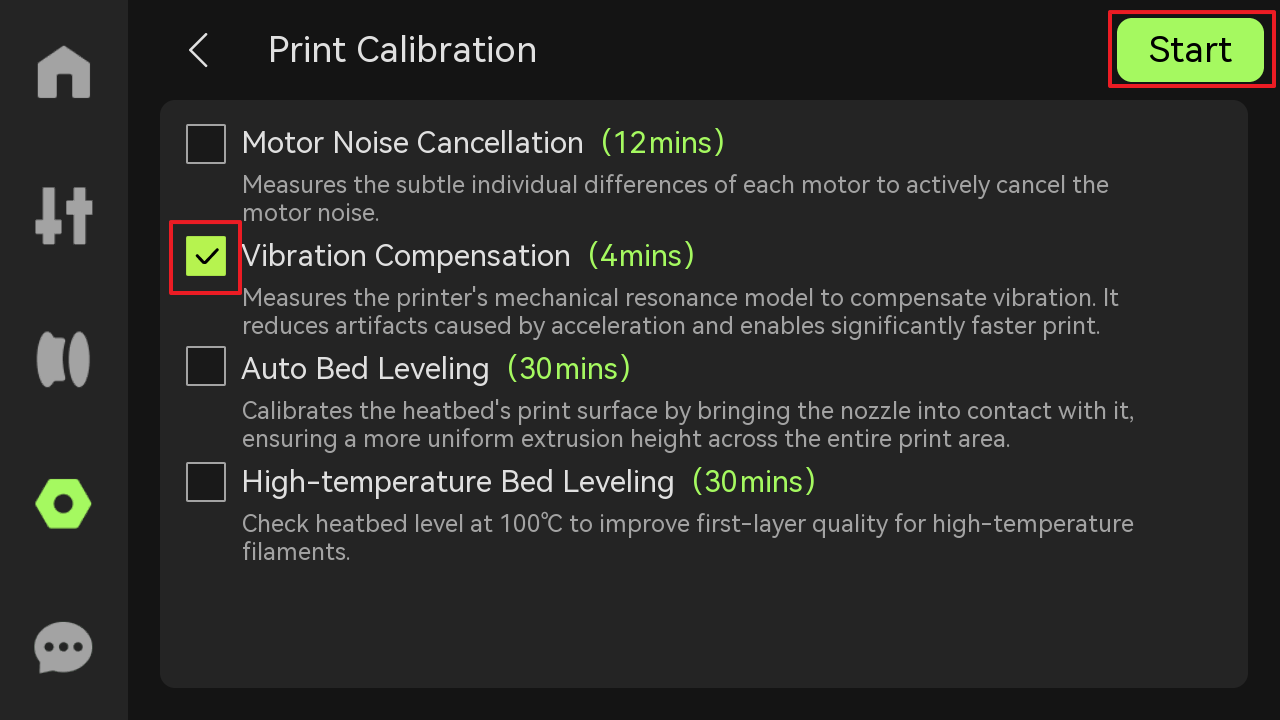

Vuelva a instalar el vidrio superior y encienda la impresora. En la pantalla, toque "Calibración - Calibración de Impresión", luego marque solo la opción "Compensación de Vibración" para completar este ítem de calibración.
Notas Finales
Esperamos que esta guía haya brindado apoyo claro y práctico. Si el problema persiste sin resolver, presente un ticket de soporte e incluya los registros recientes de la impresora y otras imágenes o detalles adicionales. Nuestro equipo técnico revisará su solicitud y brindará asistencia detallada. También puede visitar Bambu AI, que responde instantáneamente a preguntas comunes y le brinda orientación operativa.
