Correas XY
El X2D utiliza dos correas XY de 1.5GT, cada una de 1444 mm de longitud y 7 mm de ancho. Conectan los motores XY al cabezal y accionan su movimiento en el plano XY.
Esta guía utiliza un método de paso para reemplazar las correas X/Y, igual que el P2S, que es el método más eficiente y sencillo para desmontar y montar. Para garantizar un funcionamiento suave, siga estrictamente los procedimientos. Es necesario preparar adhesivo de secado rápido con anticipación.

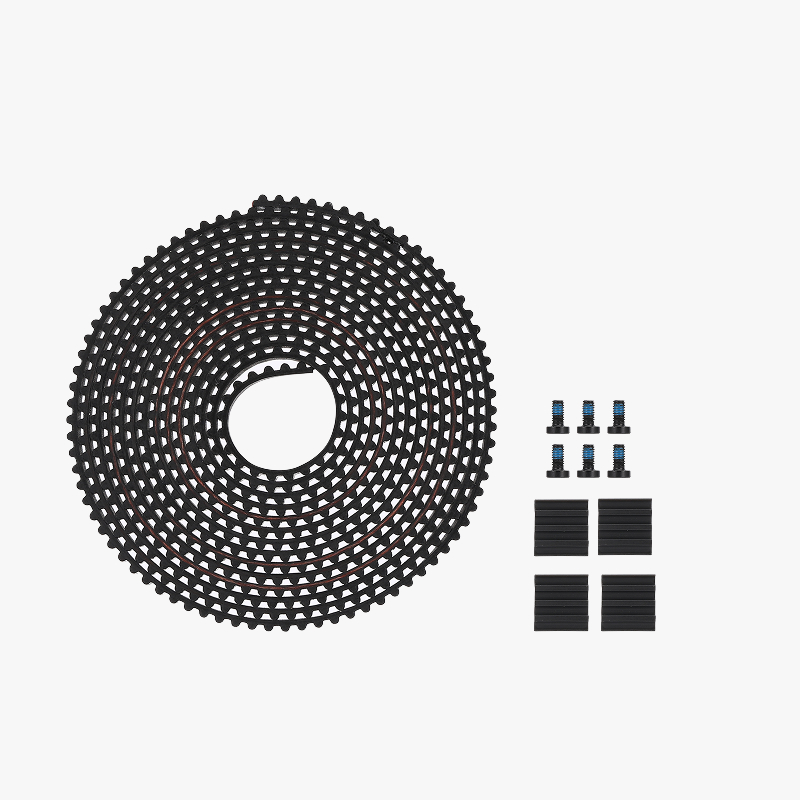

Las piezas de repuesto para el reemplazo de correas XY incluyen:
- Correas X/Y × 2
- Soportes de correa × 4
- Tornillos M2.5×5 × 6
Cuándo usar esta guía
- Una correa XY está rota o desgarrada
- Una o ambas correas XY están desgastadas
Herramientas y materiales requeridos
- Correa XY de repuesto
- Llave hexagonal H2.0
- Adhesivo de secado rápido
Advertencia de seguridad
¡IMPORTANTE!
Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento en la impresora y sus electrónicos, incluidas las cables del cabezal, ya que dejar la impresora encendida durante estas tareas puede causar un cortocircuito, lo que podría provocar daños adicionales en los componentes electrónicos y riesgos de seguridad.
Al realizar mantenimiento o solución de problemas en la impresora, es posible que deba desmontar algunas partes, incluido el hotend. Este proceso puede exponer cables y componentes eléctricos que podrían cortocircuitar si entran en contacto entre sí o con otros componentes metálicos o electrónicos mientras la impresora sigue encendida. Esto puede dañar los componentes electrónicos de la impresora y causar más daños.
Por lo tanto, es esencial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier trabajo de mantenimiento. Esto evitará cortocircuitos o daños en los componentes electrónicos de la impresora. Al hacerlo, podrá evitar daños potenciales en los componentes electrónicos de la impresora y garantizar que el mantenimiento se realice de manera segura y efectiva.
Si tiene alguna preocupación o pregunta sobre la ejecución de esta guía, abra un nuevo ticket en nuestra Página de Soporte y haremos lo posible por responderle rápidamente y brindarle la asistencia que necesita.**
Retirada de la correa XY
Paso 1: Liberar el tensor XY

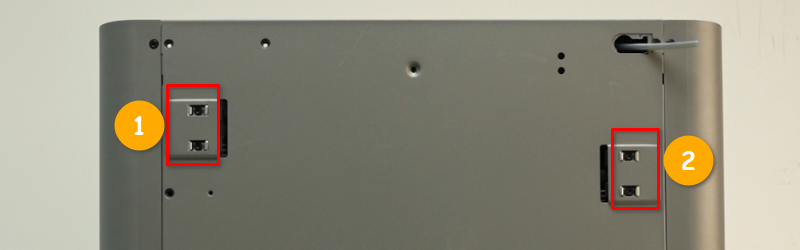

Afloje los tornillos de tensión XY en la parte trasera de la impresora con una llave hexagonal H2.0.
Paso 2: Retirar los soportes de correa

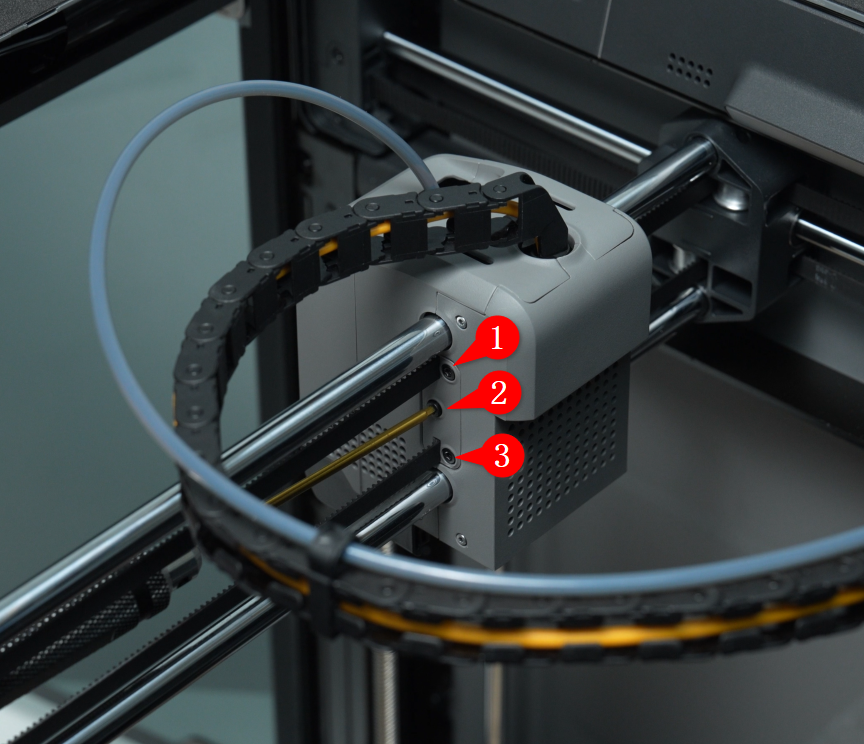

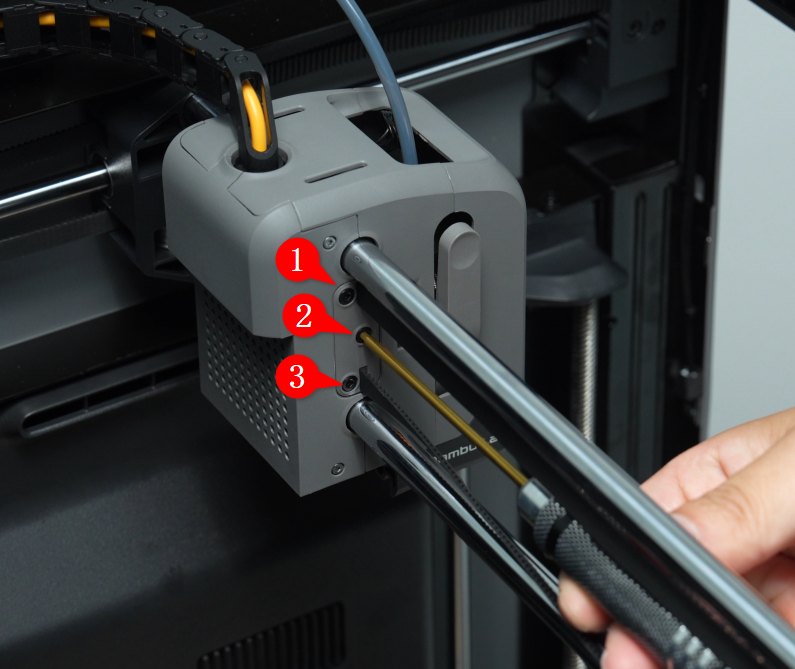

Utilice la llave hexagonal H2.0 para retirar los tres tornillos (M2.5x5) del soporte de correa y retire la correa del cabezal.
Repita lo anterior para ambos lados del cabezal.

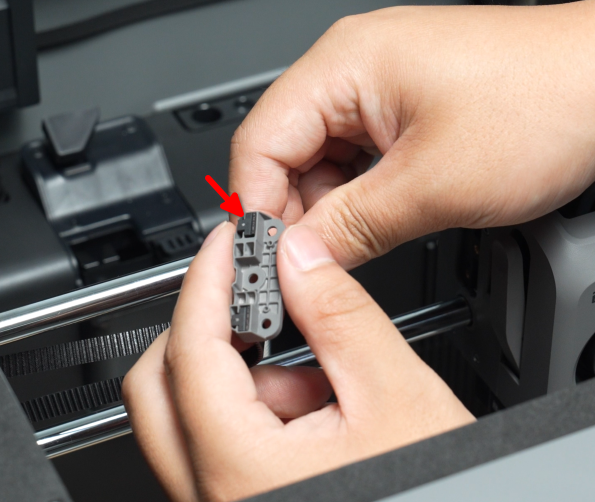

Luego, utilice una llave hexagonal para empujar contra el soporte de correa, saliéndolo ligeramente, y retire el soporte de correa. Puede retirar la correa.
Nota:
- Para simplificar la reinstalación, solo necesita retirar los dos soportes de correa de un lado; el otro lado puede permanecer en su lugar.
- Si la correa no está sujeta firmemente, puede simplemente empujar la correa fuera de la pinza sin usar una llave hexagonal.
Paso 3: Unir la correa

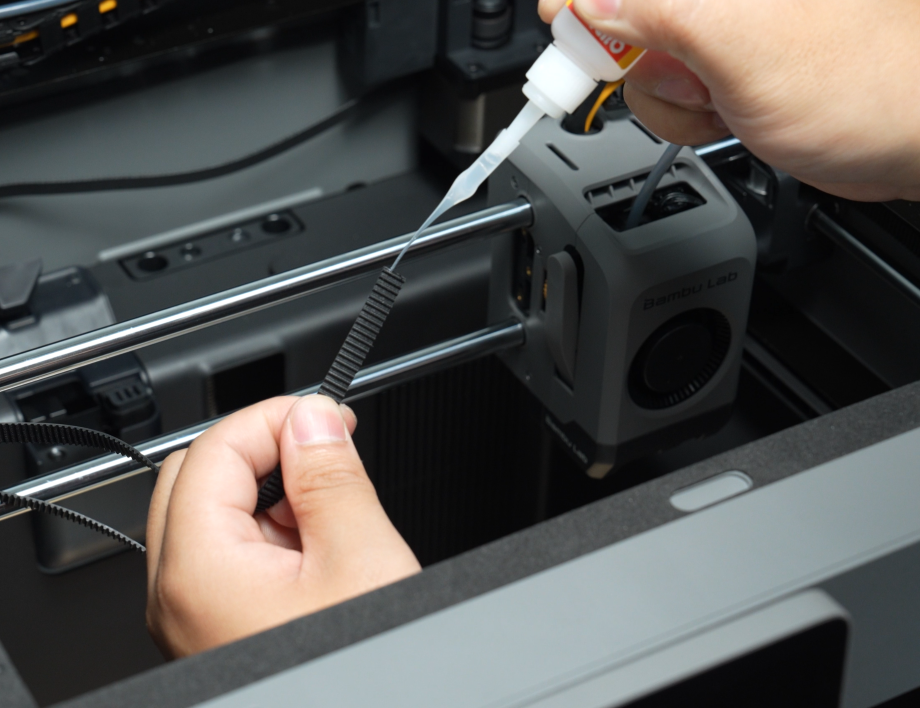

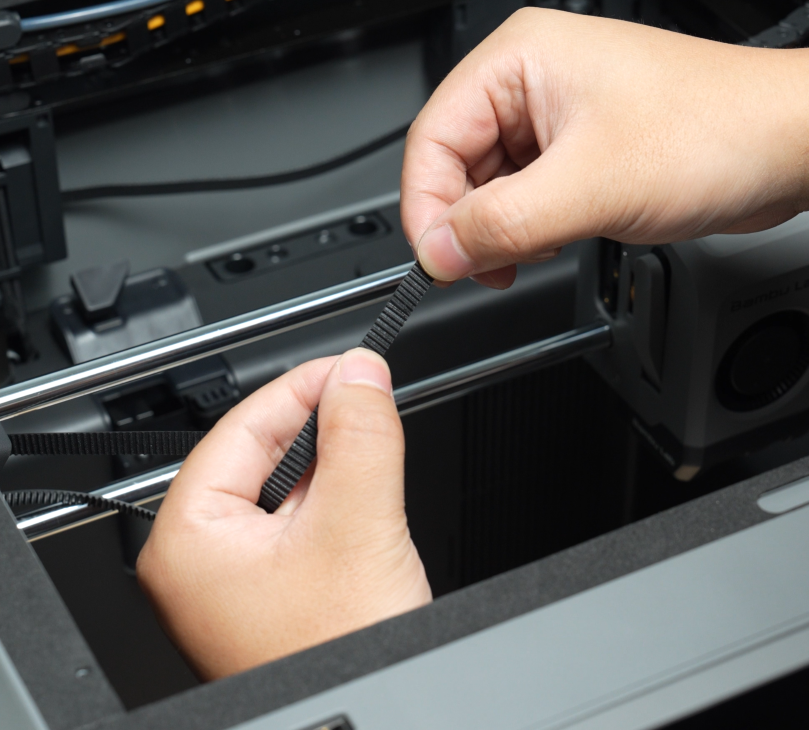

Con un extremo de la correa vieja liberado, puede utilizar el adhesivo de secado rápido para alinear cuidadosamente el extremo de la correa vieja con la nueva y unirlas (con los dientes de la correa alineados en la misma dirección).
Sostenga juntos cuidadosamente hasta que el adhesivo se seque.
Puede utilizar el mismo método de unión para reemplazar una o ambas correas XY.
Paso 4: Instalar el soporte de correa

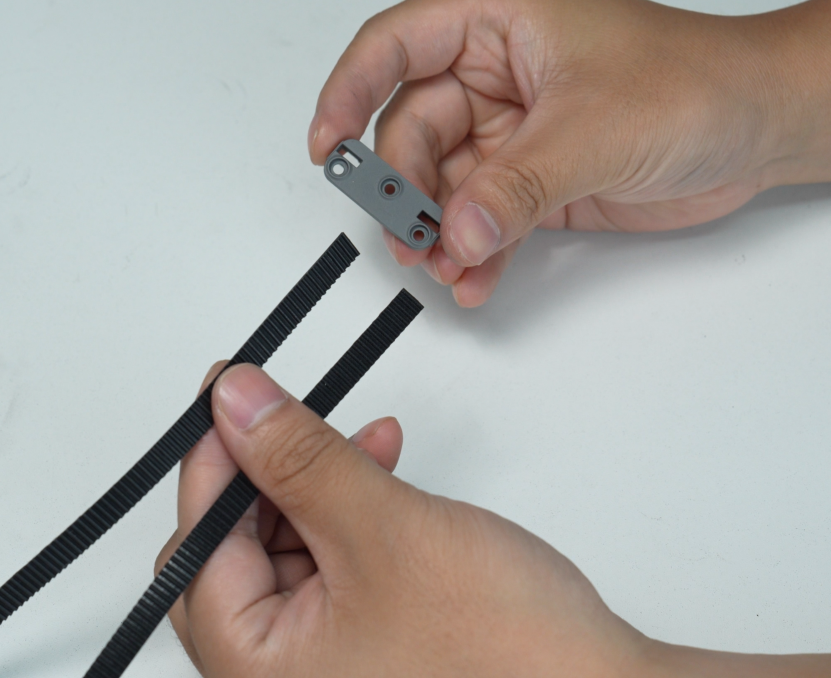

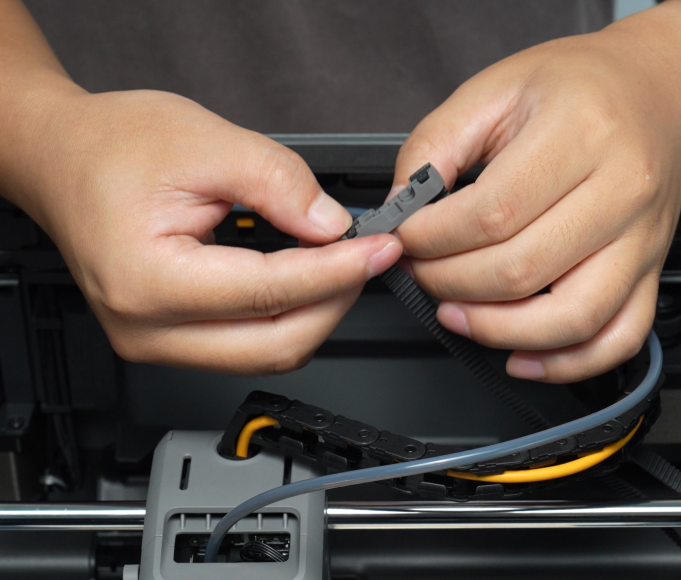

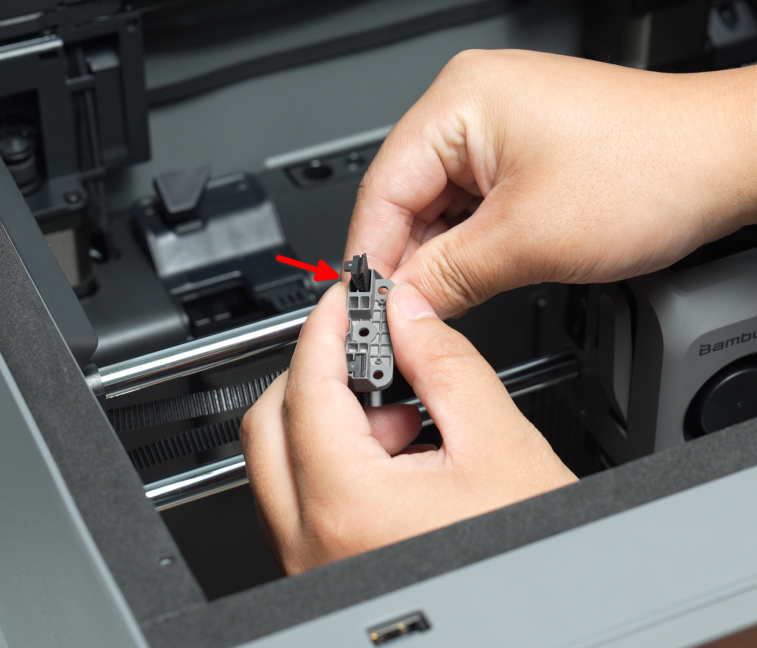

Pase el extremo libre de la nueva correa a través del soporte de correa.

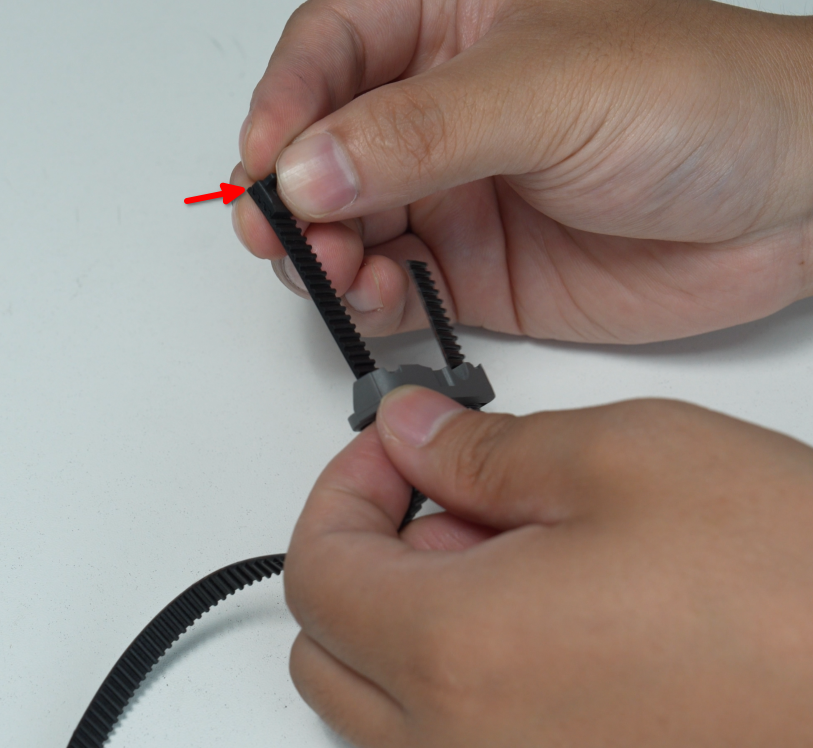

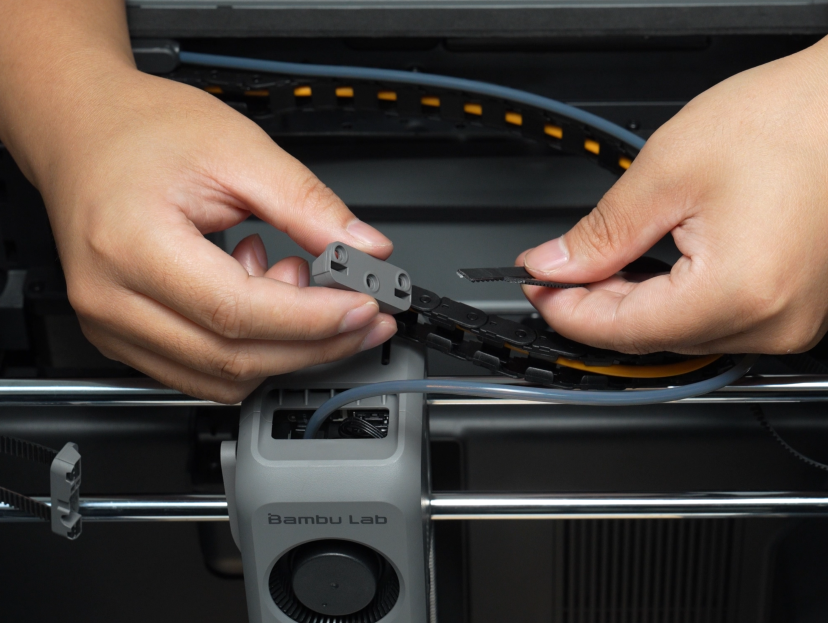

Luego, fije el soporte de correa al extremo de la nueva correa, entrelazando sus dientes.

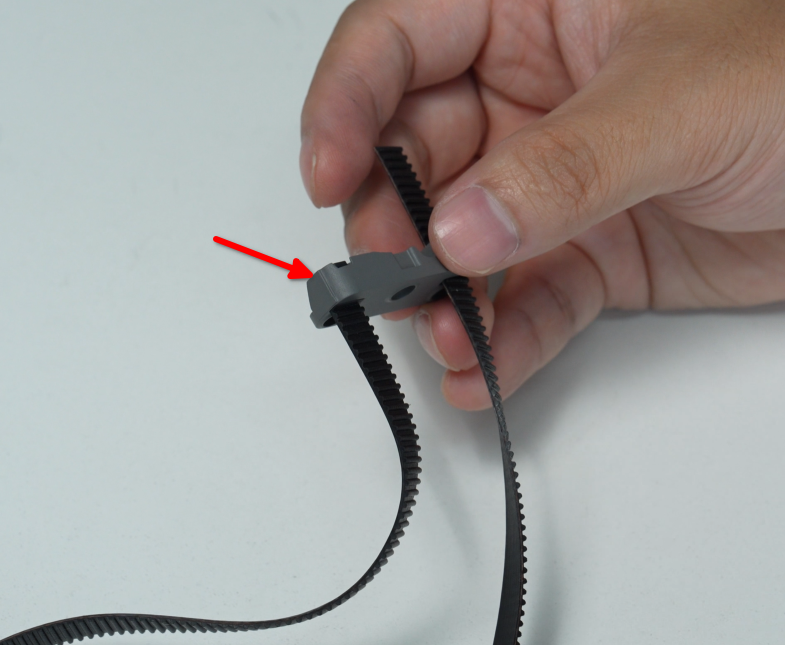

Tire de la correa para que el soporte pase a través del soporte de correa y se asegure en su lugar.
Puede utilizar el mismo método para fijar una o ambas correas en su lugar.
Instalación de la correa XY
Paso 1: Ruteo de la correa XY

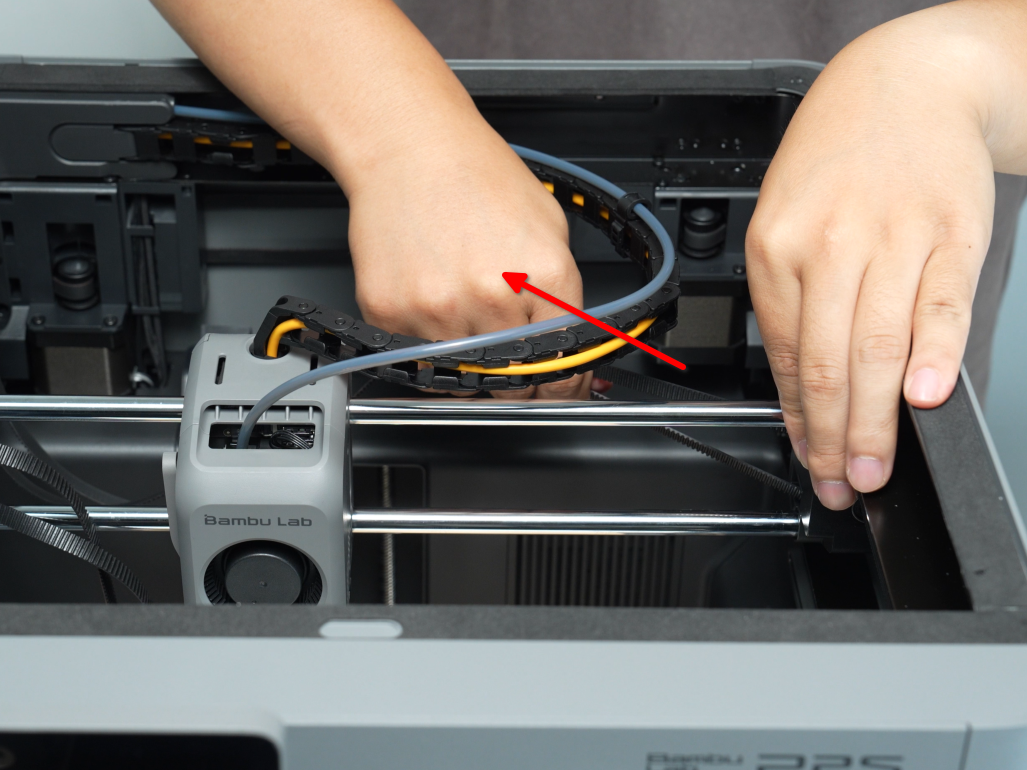

Tire del otro extremo de la correa vieja, ruteando la nueva correa detrás de la correa vieja y a través de los rodillos y motores que forman la trayectoria de la correa.
Trabaje lentamente y con cuidado. Puede alimentar la correa empujando desde un lado mientras tira desde el otro, utilizando el tirón para guiar completamente la nueva correa a través de la impresora.
Paso 2: Retirar la correa XY vieja

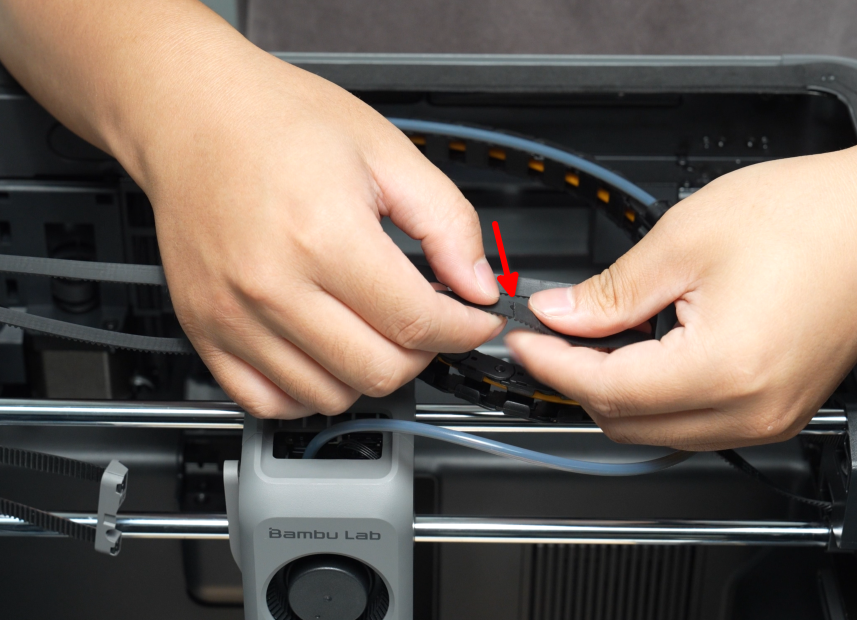

Cuando la nueva correa esté completamente ruteada a través de la trayectoria, puede separar la correa vieja de la nueva y limpiar el adhesivo restante del extremo de la nueva correa.
Retire el otro extremo de la correa vieja del otro soporte de correa y soporte (como se hizo en el Paso 1: Retirar los soportes de correa).
Monte la nueva correa en este otro soporte de correa y soporte (como se hizo en el Paso 3: Instalar el soporte de correa).
Paso 3: Instalar el soporte de correa
Instale el soporte de correa en el cabezal y apriete los tres tornillos M3×8 con una llave hexagonal H2.0. Al instalar un lado, se recomienda empujar el cabezal completamente hacia el otro lado.

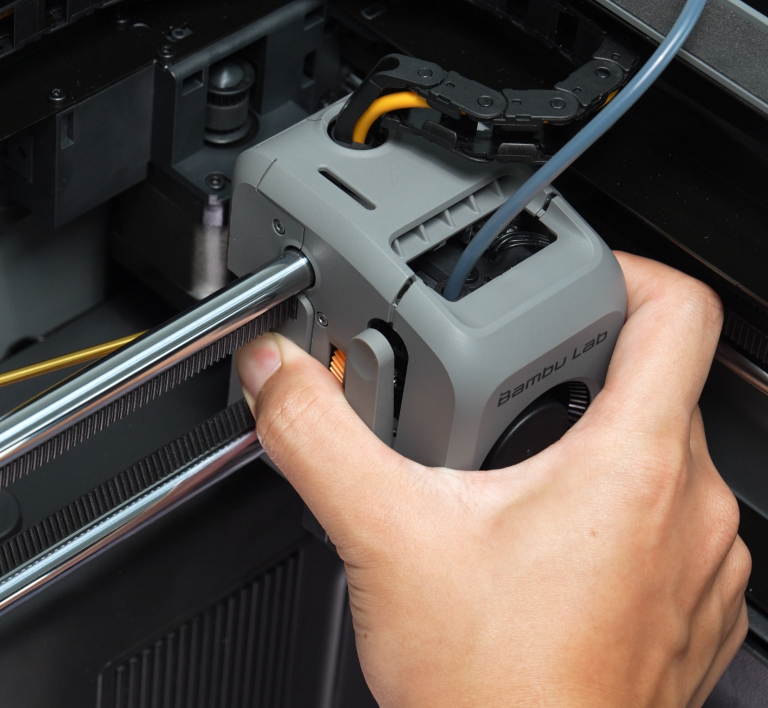

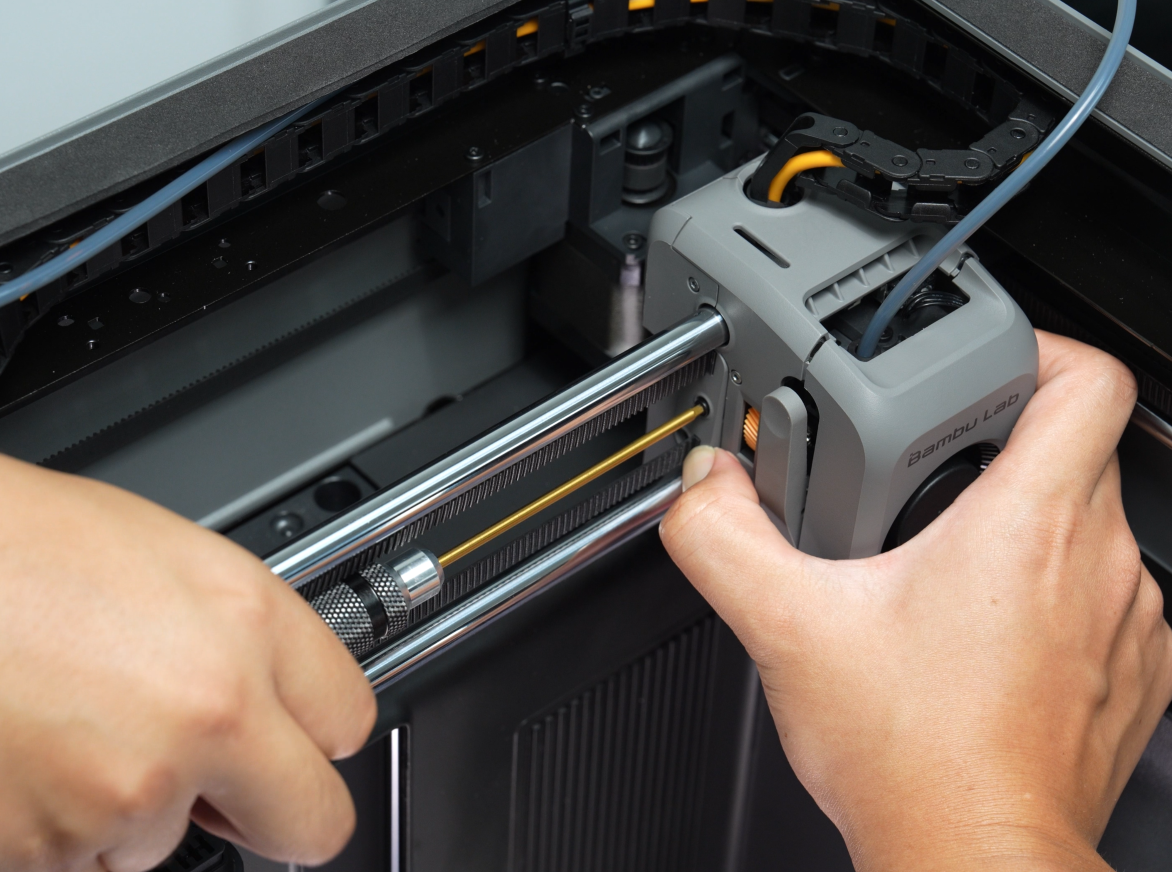

Debido a que la correa está bajo tensión, empuje y sostenga la pinza de correa en su lugar con la mano, luego apriete los tres tornillos M3×8 con la llave hexagonal H2.0. Se recomienda apretar primero el tornillo central.
Paso 4: Ajustar el tensor XY
Mueva el cabezal 3 a 4 veces en cada dirección, luego apriete los tornillos del tensor de correa XY en la parte trasera de la impresora.
Consulte: Ajuste de tensión de correas P2S
Verificación del éxito
El cabezal debe moverse normalmente, el rodillo del tensor debe girar sin ruido anormal y no debe haber errores que indiquen frecuencia de resonancia baja o anormal de la correa.
Si encuentra problemas, revise los pasos y verifique todas las conexiones antes de intentarlo nuevamente. Si el problema persiste, póngase en contacto con el equipo de servicio al cliente de Bambu Lab para obtener asistencia adicional.
