Fuente de alimentación
🔎 Encuentre la Fuente de alimentación X2D en la tienda de Bambu Lab.

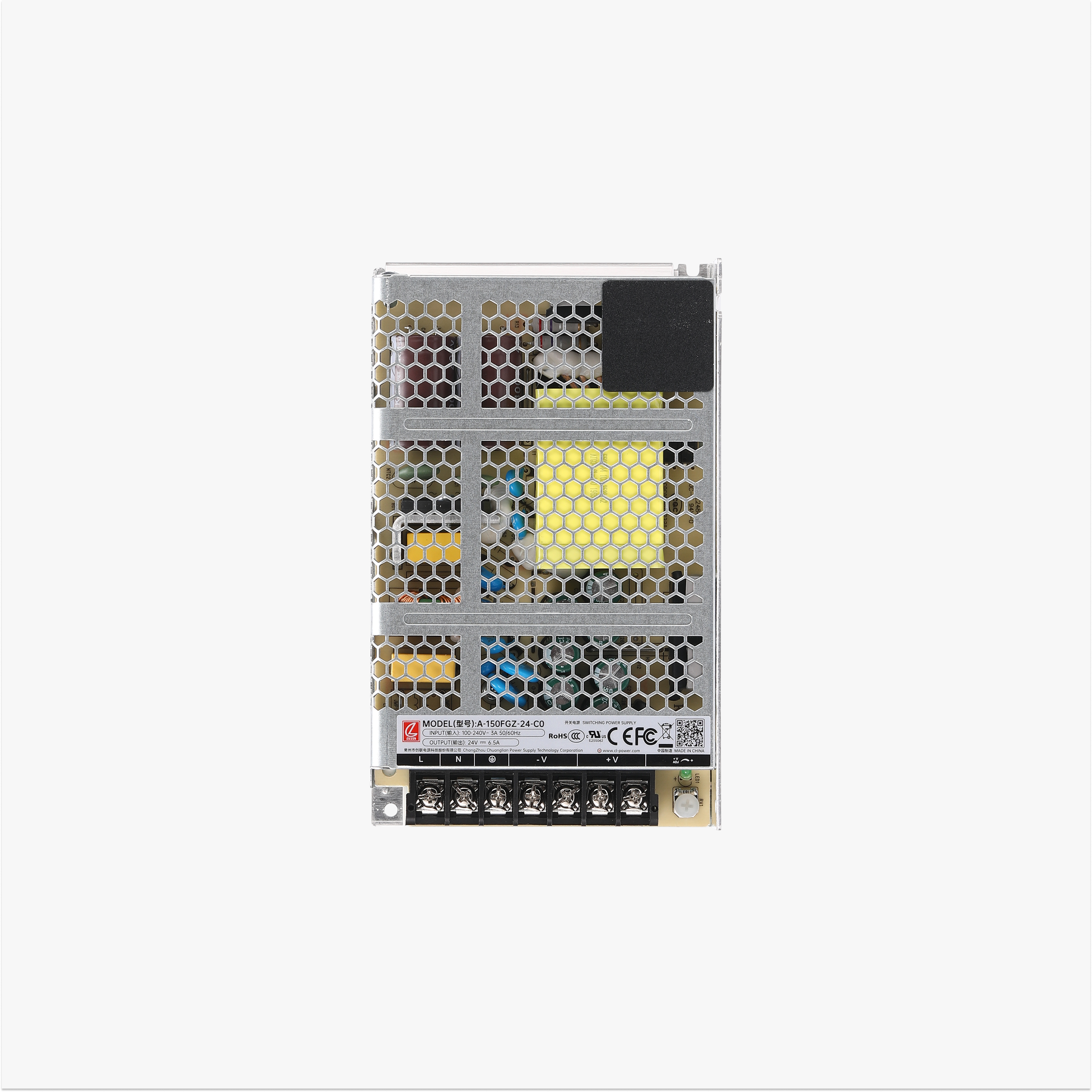

La fuente de alimentación de la impresora X2D es un dispositivo que convierte una tensión de entrada AC de 100-240V en una tensión de salida DC de 24V, proporcionando energía DC estable, limpia y conforme para toda la impresora excepto para la cama caliente.
Modelo de impresora aplicable
Bambu Lab X2D
Cuándo reemplazar
- La fuente de alimentación presenta daños físicos evidentes como daños en conectores, desprendimiento de componentes o marcas de quemadura;
- El análisis técnico del equipo de soporte de Bambu Lab confirma la necesidad de reemplazar la fuente de alimentación.
Herramientas y materiales requeridos
- Llave allen H1.5
- Llave allen H2.0
- Fuente de alimentación nueva
- Destornillador Phillips
Advertencia de seguridad
⚠️ IMPORTANTE!
Es fundamental apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluido el trabajo en los cables electrónicos de la impresora y el cabezal. Realizar tareas con la impresora encendida puede provocar un cortocircuito, causando daños electrónicos y riesgos de seguridad.
Durante el mantenimiento o la solución de problemas, es posible que deba desmontar partes, incluido el hotend. Esto expone cables y componentes eléctricos que podrían provocar un cortocircuito si entran en contacto entre sí, con otros metales o con otros componentes electrónicos mientras la impresora sigue encendida. Esto puede causar daños en los componentes electrónicos de la impresora y problemas adicionales.
Por lo tanto, es fundamental apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en los componentes electrónicos de la impresora, garantizando un mantenimiento seguro y efectivo. Para cualquier inquietud o pregunta sobre la aplicación de esta guía, recomendamos enviar un ticket técnico respecto de su problema y haremos lo posible por responder de manera oportuna y brindarle la asistencia necesaria.
Retire la fuente de alimentación antigua

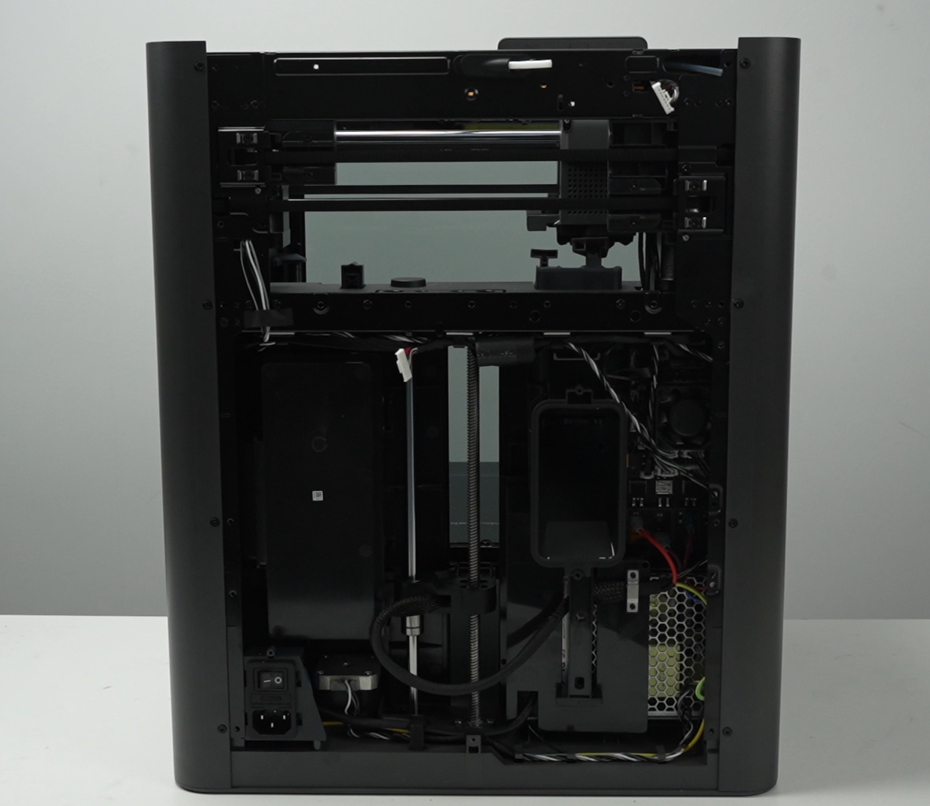

Paso 1. Retire el soporte del tubo de filamento, el amortiguador de filamento y el panel trasero
Consulte las instrucciones en la Guía de reemplazo del panel trasero para el X2D para retirar el soporte del tubo de filamento, el amortiguador de filamento y el panel trasero.

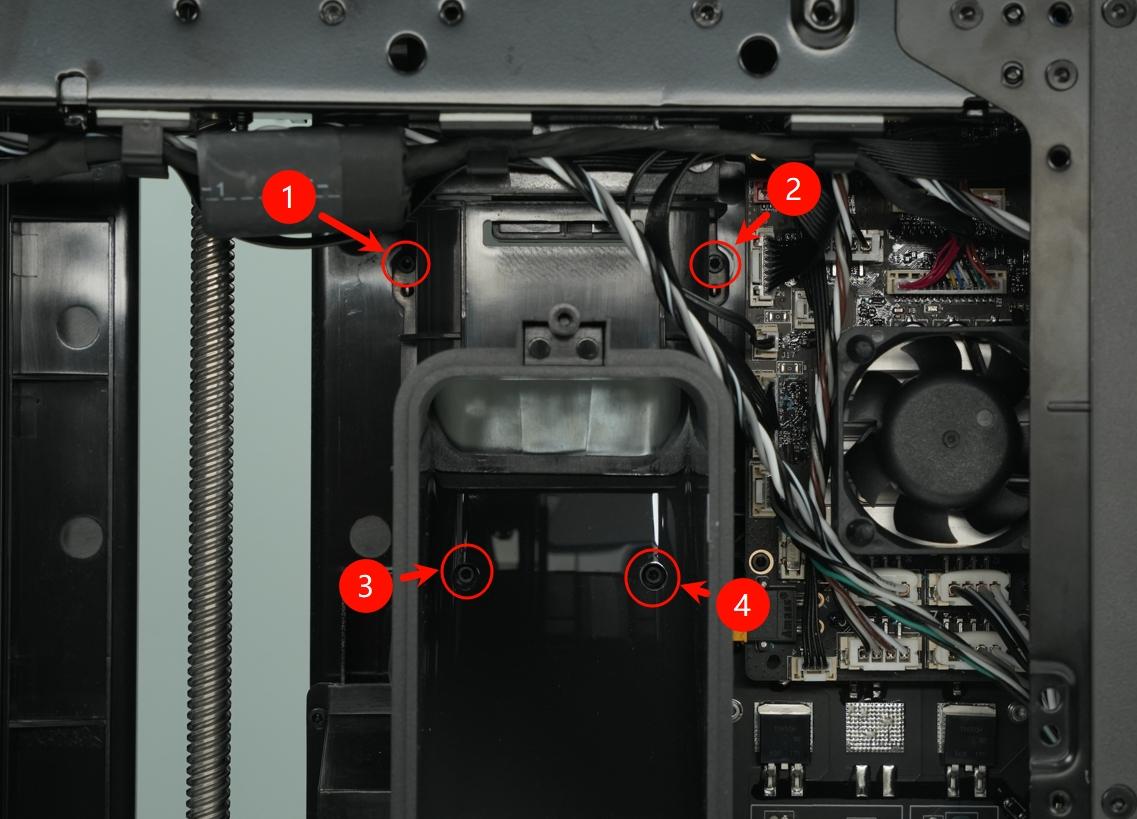

Paso 2. Retire el conducto de purga
Utilice una llave allen H1.5 para retirar los cuatro tornillos de fijación (BT2x5), luego quite el conducto de purga.

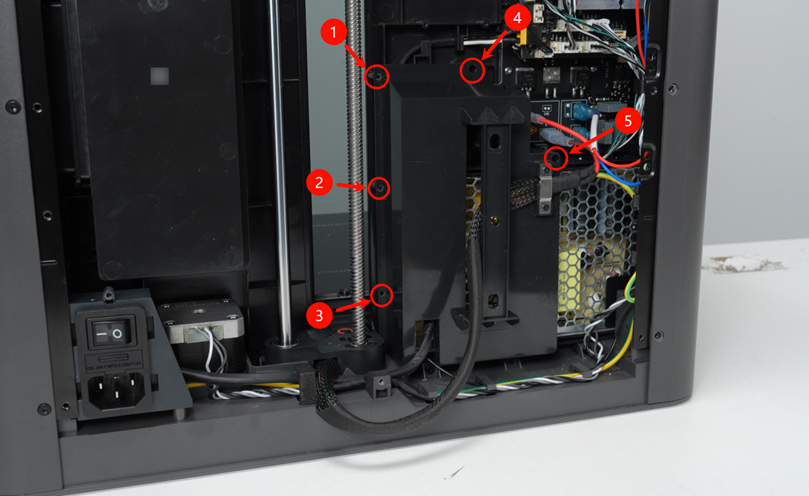

Paso 3. Retire la cubierta de la fuente de alimentación
Utilice una llave allen H1.5 para retirar dos tornillos de sujeción de cable de cama caliente (BT2x5) y cinco tornillos de cubierta de fuente de alimentación, retire las abrazaderas, luego afloje la cubierta de la fuente de alimentación.
Paso 4. Retire la fuente de alimentación

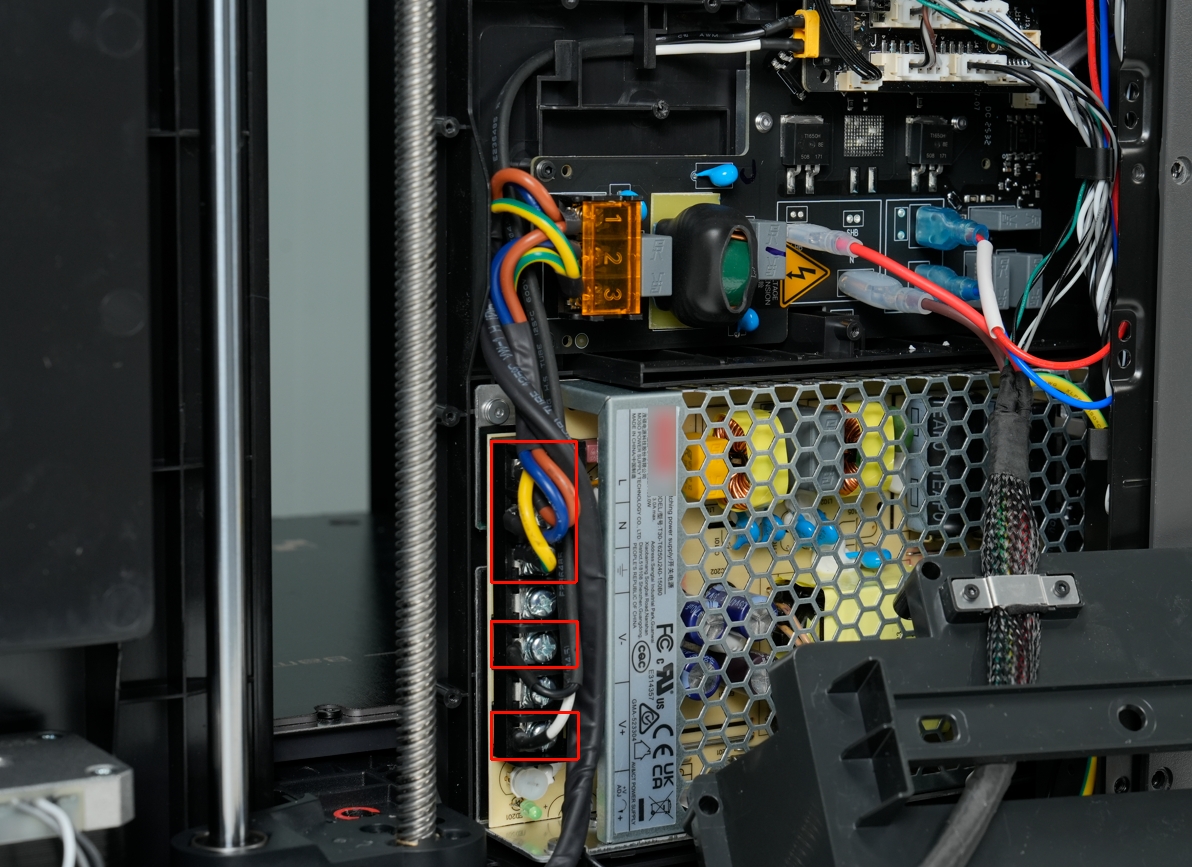

Utilice un destornillador Phillips para aflojar los tornillos de interfaz del cable de alimentación y desconecte cinco cables de la fuente de alimentación en orden.

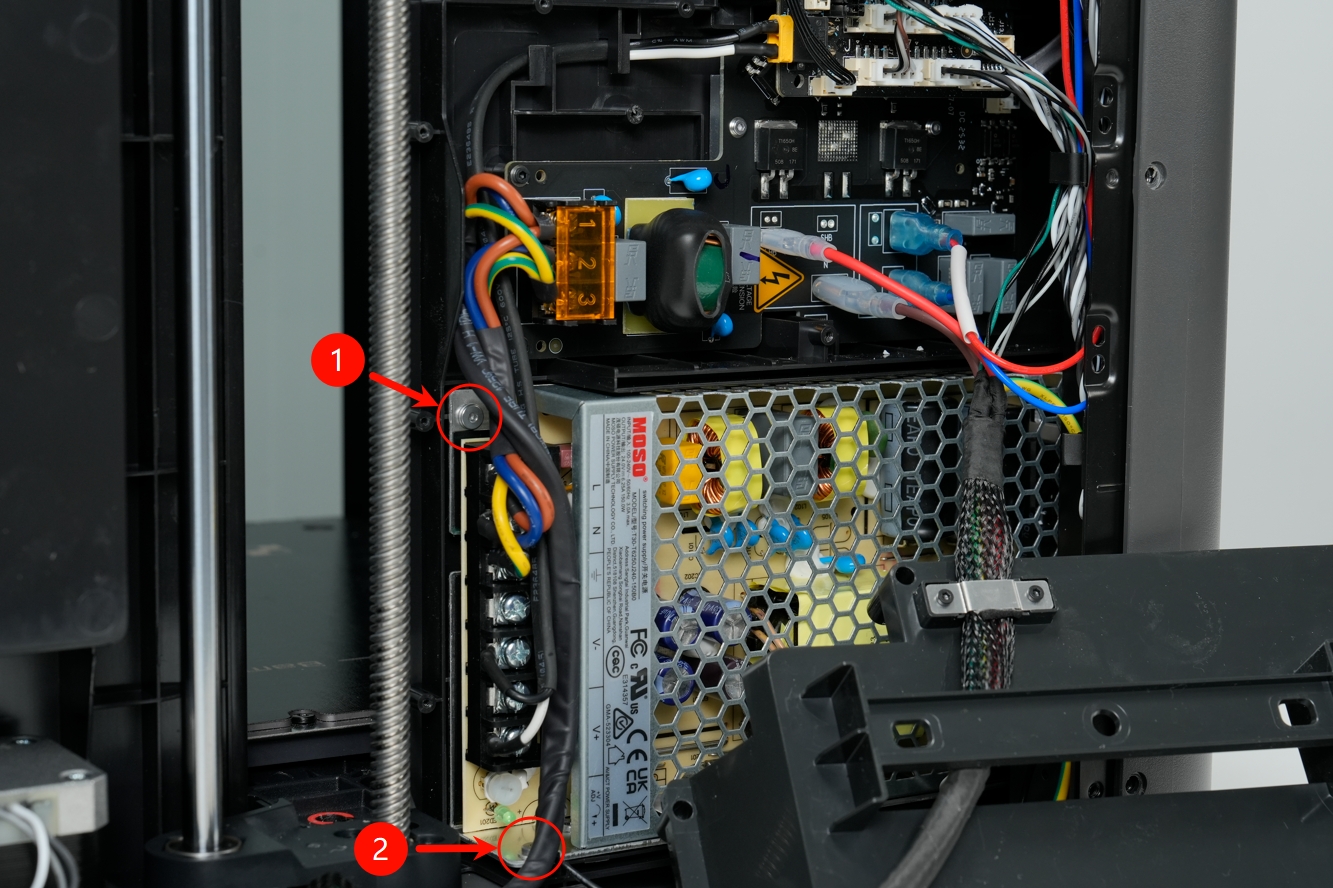

Utilice una llave allen H2.0 para retirar dos tornillos de fijación de la fuente de alimentación, luego extraiga la fuente de alimentación.
Instale la nueva fuente de alimentación
Paso 1. Instale la fuente de alimentación
Coloque la fuente de alimentación interna en su alojamiento, y utilice una llave allen H2.0 para ajustar dos tornillos de fijación (BT2x5). Nota: El tornillo de fijación inferior debe asegurar también el cable de tierra.
Inserte los cinco cables en la interfaz de la fuente de alimentación en el orden mostrado a continuación, de arriba hacia abajo los colores son:
- Marrón,
- Azul,
- Amarillo,
- Negro,
- Blanco.
Luego utilice un destornillador Phillips para ajustar los tornillos. Al ajustar los tornillos con el destornillador, sostenga los cables con la mano para evitar que se aflojen.
Después de ajustar los cables, intente extraerlos manualmente para asegurarse de que estén firmemente sujetos.
Paso 2. Instale la cubierta de la fuente de alimentación
Empuje el cable de alimentación hacia el lado de la fuente de alimentación, mantenga los cables cerca, luego instale la cubierta de la fuente de alimentación. Guíe los cables a través de la ranura en la parte inferior de la cubierta de la fuente de alimentación, y utilice una llave allen H1.5 para ajustar cinco tornillos (BT2x5) en secuencia.
Coloque el cable de cama caliente en la ranura de la cubierta de la fuente de alimentación, y utilice una llave allen H1.5 para ajustar dos tornillos de abrazadera (BT2x5).
Paso 3. Instale el conducto de purga
Alinee el conducto de purga con los agujeros de tornillo de la impresora, luego utilice una llave allen H1.5 para ajustar cuatro tornillos de fijación (BT2x5).
Paso 4. Instale el panel trasero (incluyendo el soporte del tubo de filamento y el amortiguador de filamento)
Puede consultar la Guía de reemplazo del panel trasero para el X2D para instalar el panel trasero, el soporte del tubo de filamento y el amortiguador de filamento.
Verificación del éxito
✅ Conecte la alimentación, encienda la impresora y realice la calibración del dispositivo; si la calibración tiene éxito, el reemplazo fue exitoso.
Si encuentra algún problema, revise sus pasos para verificar las conexiones de cables, luego valide nuevamente. Si los problemas persisten, póngase en contacto con el equipo de servicio de Bambu Lab para obtener asistencia adicional.
Notas finales
Esperamos que esta guía haya brindado soporte claro y práctico. Si el problema persiste sin resolver, envíe un ticket de soporte e incluya los registros recientes de su impresora y otras imágenes o detalles adicionales. Nuestro equipo técnico revisará su solicitud y brindará asistencia detallada. También puede visitar Bambu AI, que puede responder de inmediato a preguntas comunes y brindarle orientación operativa.
