Conjunto de calentamiento del hotend
🔎 Encuentre el conjunto de calentamiento del hotend X2D en la tienda de Bambu Lab.

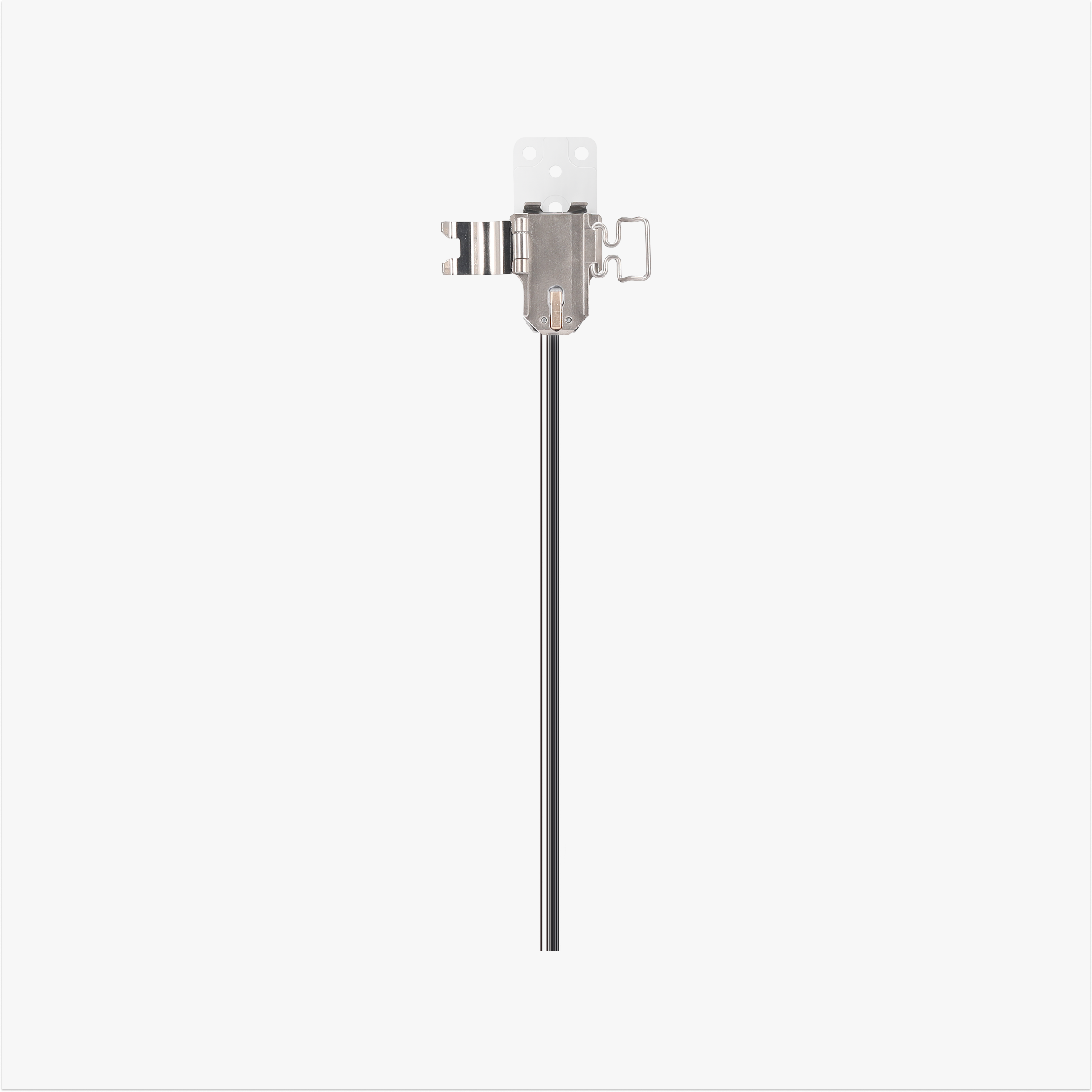

El conjunto de calentamiento del hotend está instalado en el cabezal y es responsable de calentar el filamento de impresión hasta convertirlo en estado fundido.

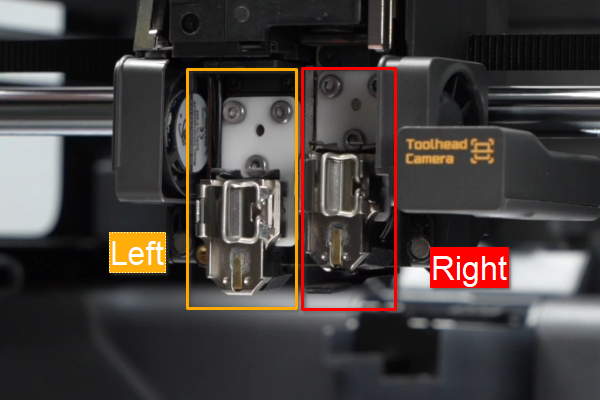

El cabezal X2D está equipado con dos conjuntos de calentamiento del hotend: el conjunto de calentamiento del hotend izquierdo y el conjunto de calentamiento del hotend auxiliar derecho, que no son intercambiables. Si uno está dañado, debe identificar primero cuál es el conjunto defectuoso para evitar comprar la pieza equivocada.
El kit de reemplazo del conjunto de calentamiento del hotend izquierdo incluye:
- Conjunto de calentamiento del hotend izquierdo
- Tornillos de fijación (x3)
El kit de reemplazo del conjunto de calentamiento del hotend auxiliar derecho incluye:
- Conjunto de calentamiento del hotend auxiliar derecho
- Tornillos de fijación (x3)
Modelo de impresora aplicable
Bambu Lab X2D
Cuándo reemplazar
- Función anómala de calentamiento del hotend indica posible fallo.
- Daño en el cable del conjunto de calentamiento del hotend afecta el funcionamiento de la impresora.
- Daño físico evidente en el conjunto de calentamiento del hotend causado por operación incorrecta o impacto externo puede afectar su funcionalidad.
- El soporte técnico de Bambu Lab recomienda reemplazar el conjunto de calentamiento del hotend según los resultados diagnósticos.
Herramientas y materiales requeridos
- Nuevo conjunto de calentamiento del hotend
- Llave allen H1.5
- Llave allen H2.0
Advertencia de seguridad
⚠️ IMPORTANTE!
Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluido el trabajo en electrónicos de la impresora y los cables del cabezal. Realizar tareas con la impresora encendida puede provocar un cortocircuito, causando daño electrónico y riesgos de seguridad.
Durante el mantenimiento o solución de problemas, es posible que deba desmontar partes, incluido el hotend. Esto expone cables y componentes eléctricos que podrían cortocircuitarse si entran en contacto entre sí, con otros metales o componentes electrónicos mientras la impresora sigue encendida. Esto puede causar daño en los electrónicos de la impresora y problemas adicionales.
Por lo tanto, es crucial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en los electrónicos de la impresora, asegurando un mantenimiento seguro y efectivo. Para cualquier duda o pregunta sobre la aplicación de esta guía, recomendamos enviar un ticket técnico respecto de su problema y haremos lo posible por responder con rapidez y brindar la asistencia necesaria.
Retirar el conjunto de calentamiento del hotend

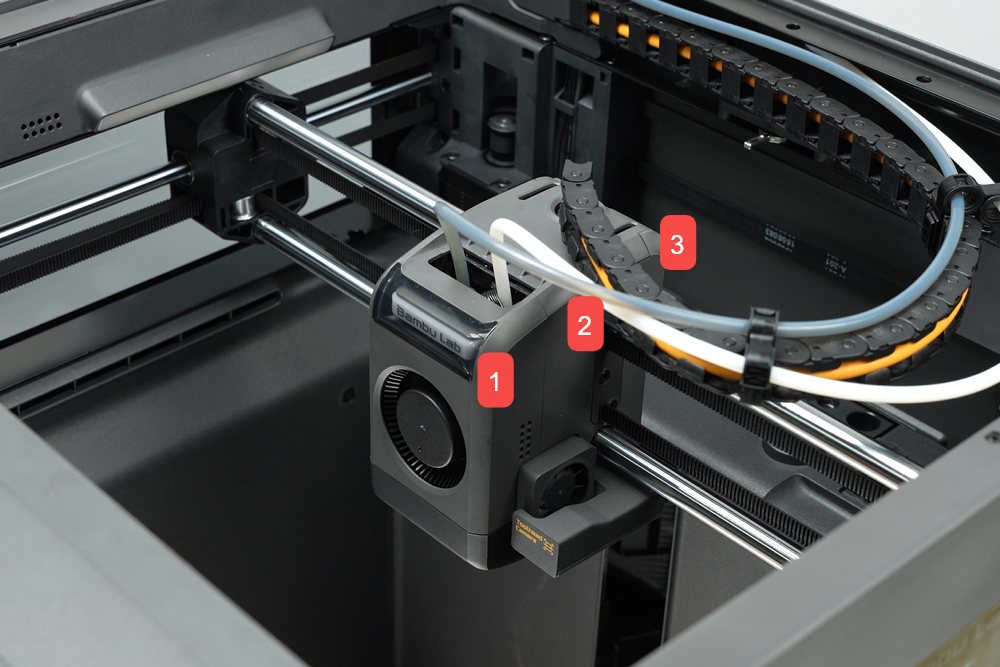

Paso 1. Retirar la cubierta del cabezal
Consulte Guía de reemplazo de la cubierta del cabezal para el X2D para retirar la cubierta del cabezal.
Paso 2. Retirar el hotend
Consulte Guía de reemplazo del hotend y calceta de silicona para el X2D para retirar el hotend y la calceta de silicona del hotend.
Paso 3. Aflojar la palanca del cortador de filamento

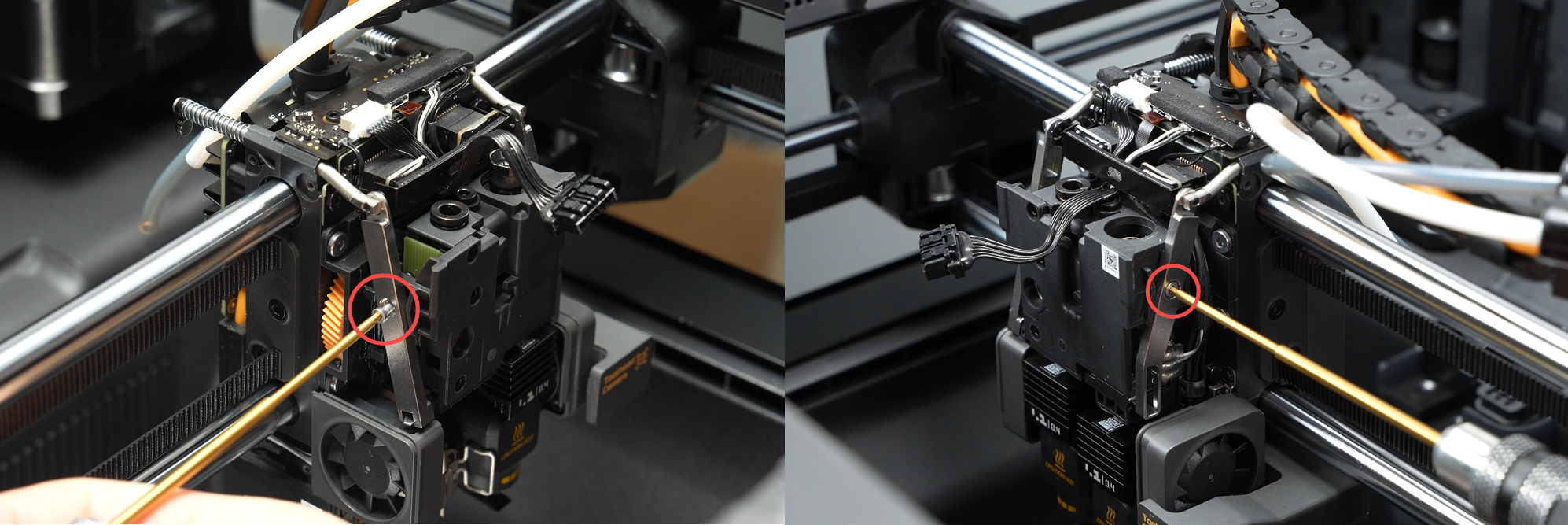

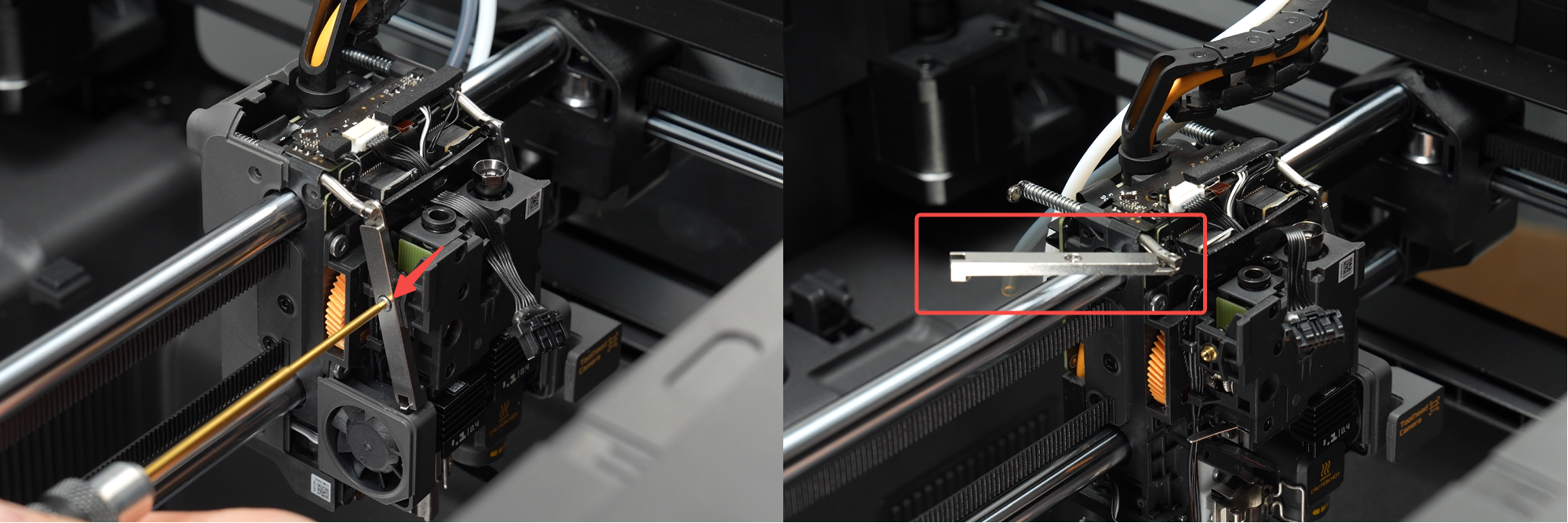

Use una llave allen H1.5 para retirar un tornillo en cada palanca del cortador de filamento izquierdo y derecho, separando la palanca del conjunto del cortador de filamento. Gire la palanca y acóplela en el eje X.
Paso 4. Retirar el soporte de conector del conjunto de calentamiento del hotend

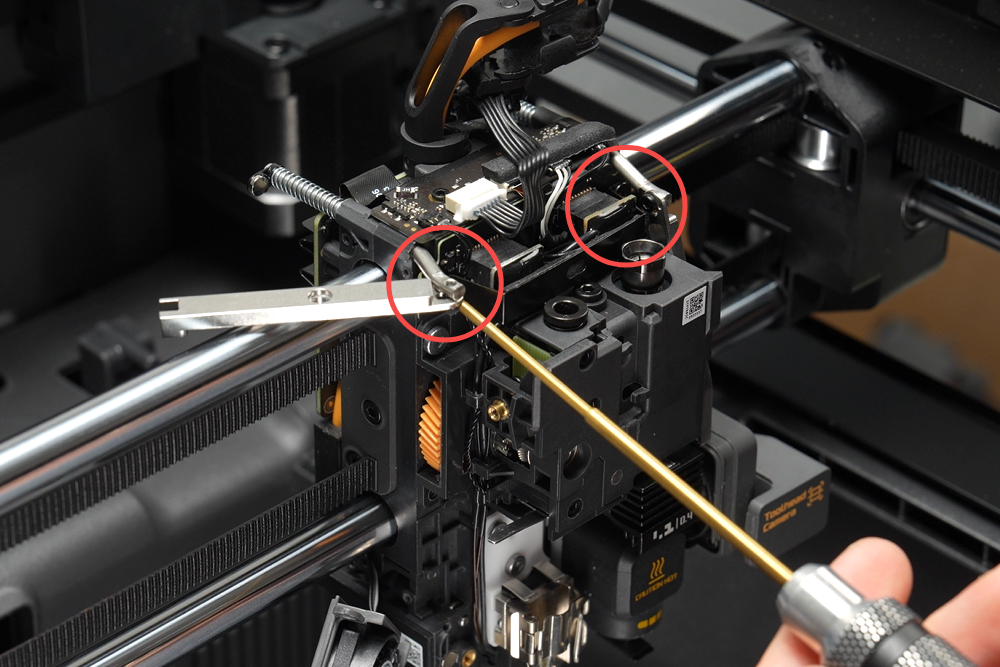

Use una llave allen H1.5 para retirar los dos tornillos que fijan el soporte de retención del conector del conjunto de calentamiento del hotend, luego retire el soporte.
Los pasos 5~6 solo aplican para retirar el conjunto de calentamiento del hotend izquierdo. Si solo reemplaza el conjunto de calentamiento del hotend auxiliar derecho, puede saltar al Paso 7.
Paso 5. Desconectar el cable del conjunto de calentamiento del hotend izquierdo

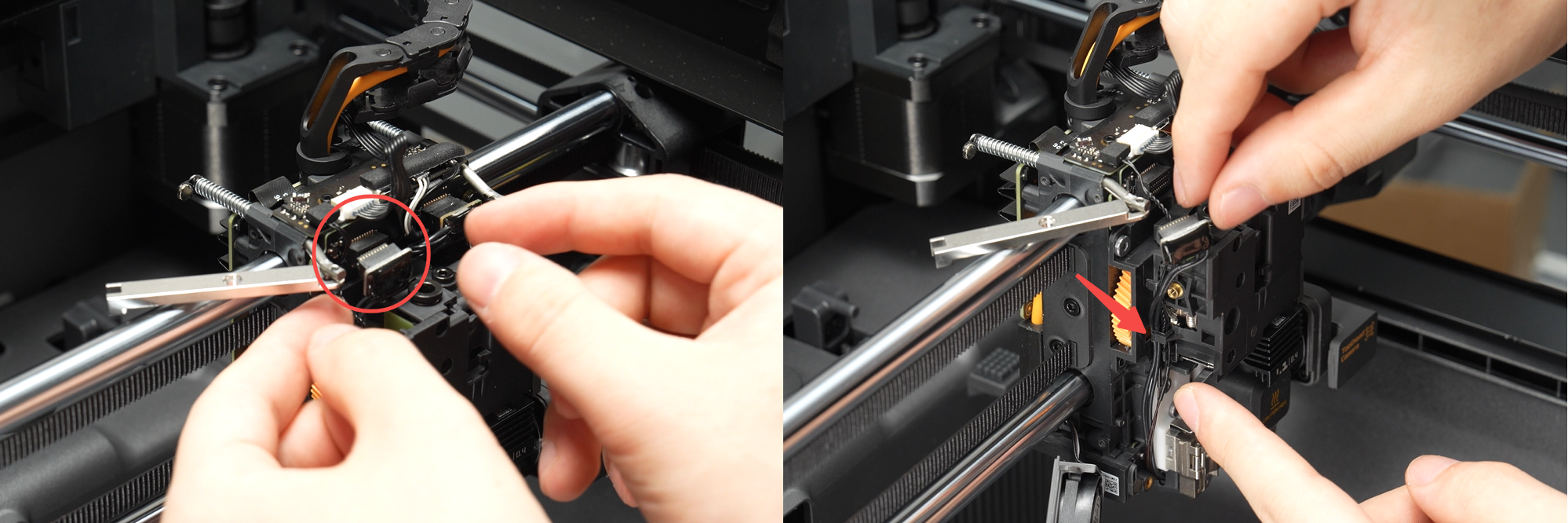

Desconecte el conector del conjunto de calentamiento del hotend izquierdo y retire el cable de la pestaña de bloqueo.
Paso 6. Retirar el conjunto de calentamiento del hotend izquierdo

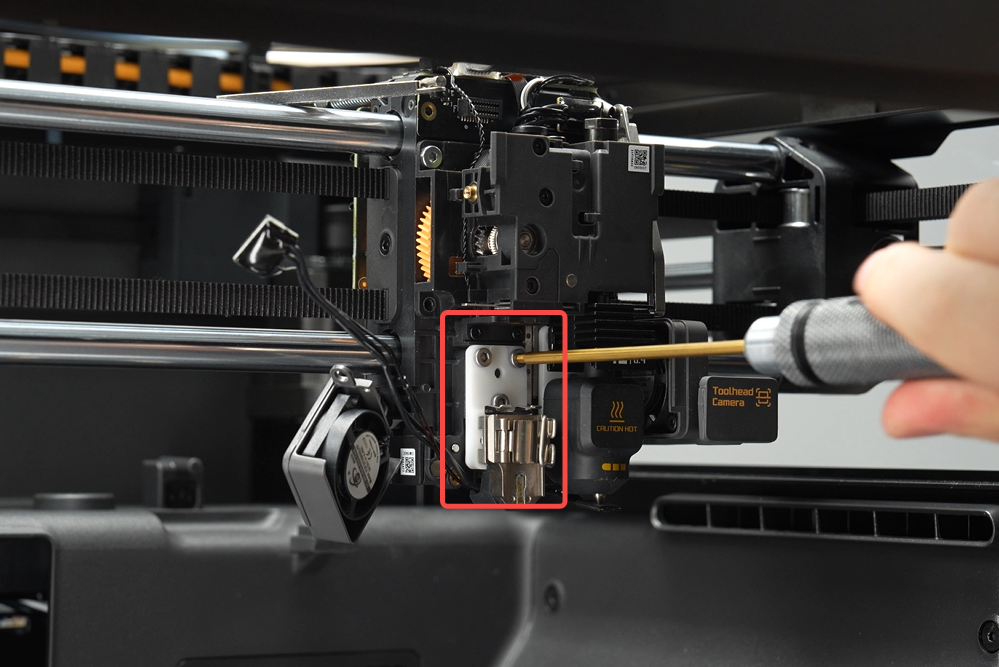

Use una llave allen H2.0 para retirar los tres tornillos que aseguran el conjunto de calentamiento del hotend izquierdo, luego retire el conjunto.
Paso 7. Desconectar el cable del conjunto de calentamiento del hotend auxiliar derecho

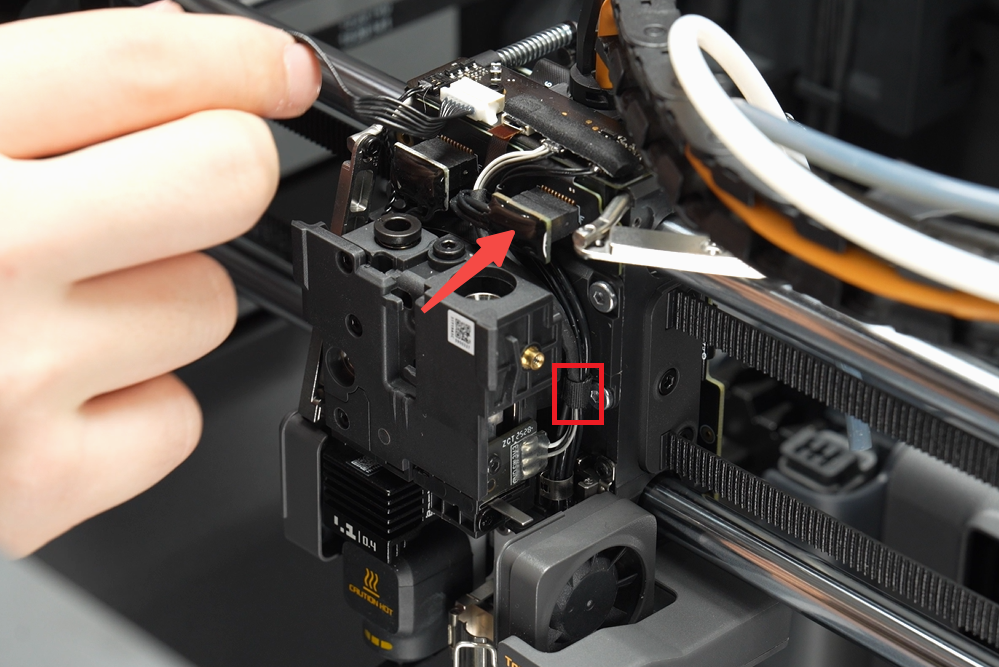

- Desconecte el conector del conjunto de calentamiento del hotend auxiliar derecho y retire la cinta que fija el cable.

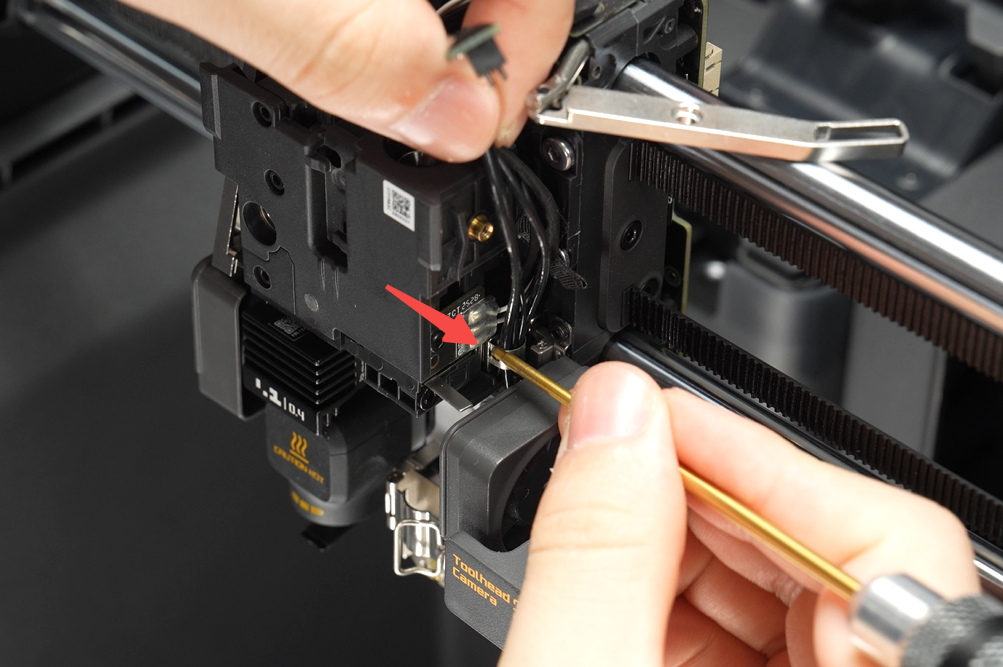

- Presione un lado de la pestaña de bloqueo metálica con una llave allen para liberarla, luego retire el cable del conjunto de calentamiento del hotend.
Paso 8. Retirar el conjunto de calentamiento del hotend auxiliar derecho

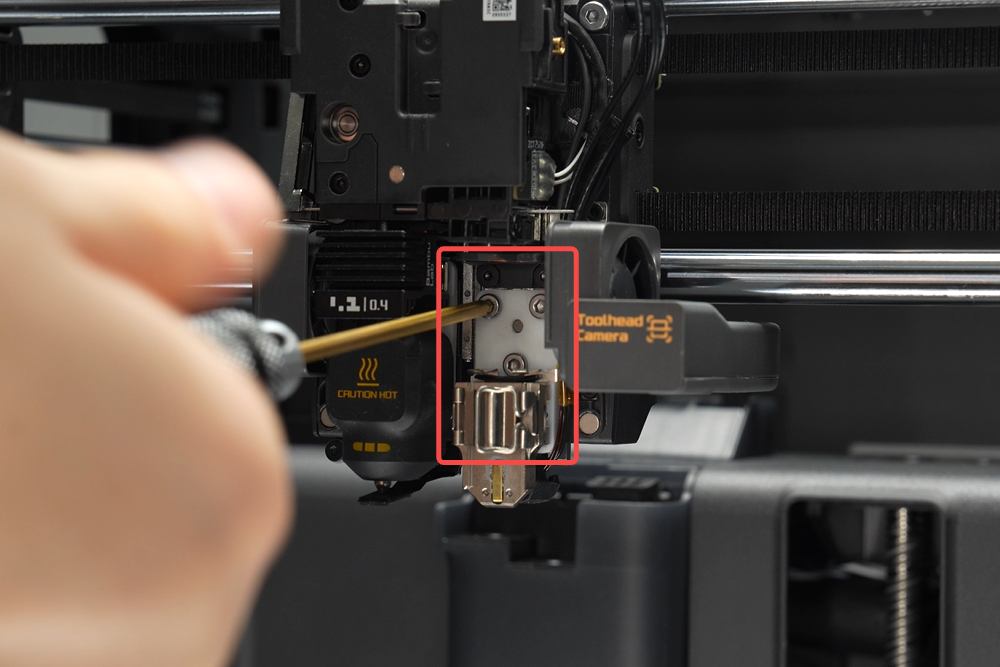

Use una llave allen H2.0 para retirar los tres tornillos que aseguran el conjunto de calentamiento del hotend auxiliar derecho, luego retire el conjunto.
Instalar el conjunto de calentamiento del hotend
ℹ️ Nota: Los pasos 1~2 cubren la instalación del conjunto de calentamiento del hotend auxiliar derecho. Si solo instala el conjunto de calentamiento del hotend izquierdo, puede saltar al Paso 3.
Paso 1. Instalar el conjunto de calentamiento del hotend auxiliar derecho

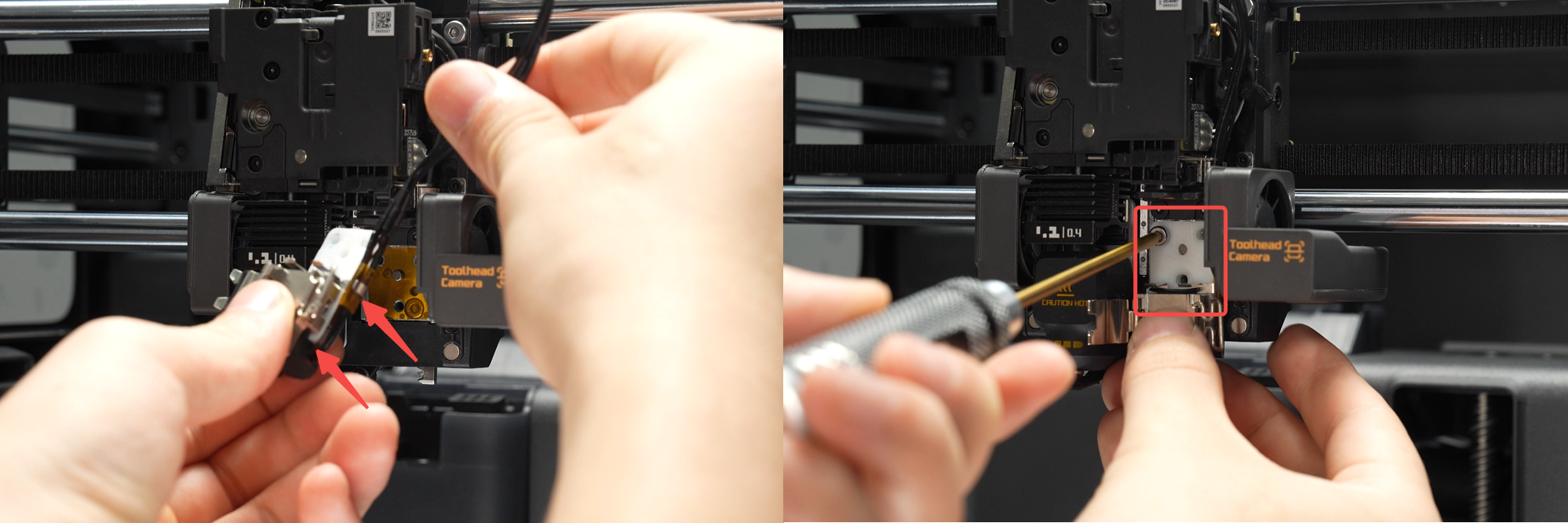

Fije el cable del conjunto de calentamiento del hotend en la pestaña derecha, luego instale el conjunto de calentamiento del hotend auxiliar derecho en el cabezal. Use una llave allen H2.0 para apretar los tres tornillos de montaje.
Paso 2. Fijar el cable del conjunto de calentamiento del hotend auxiliar derecho

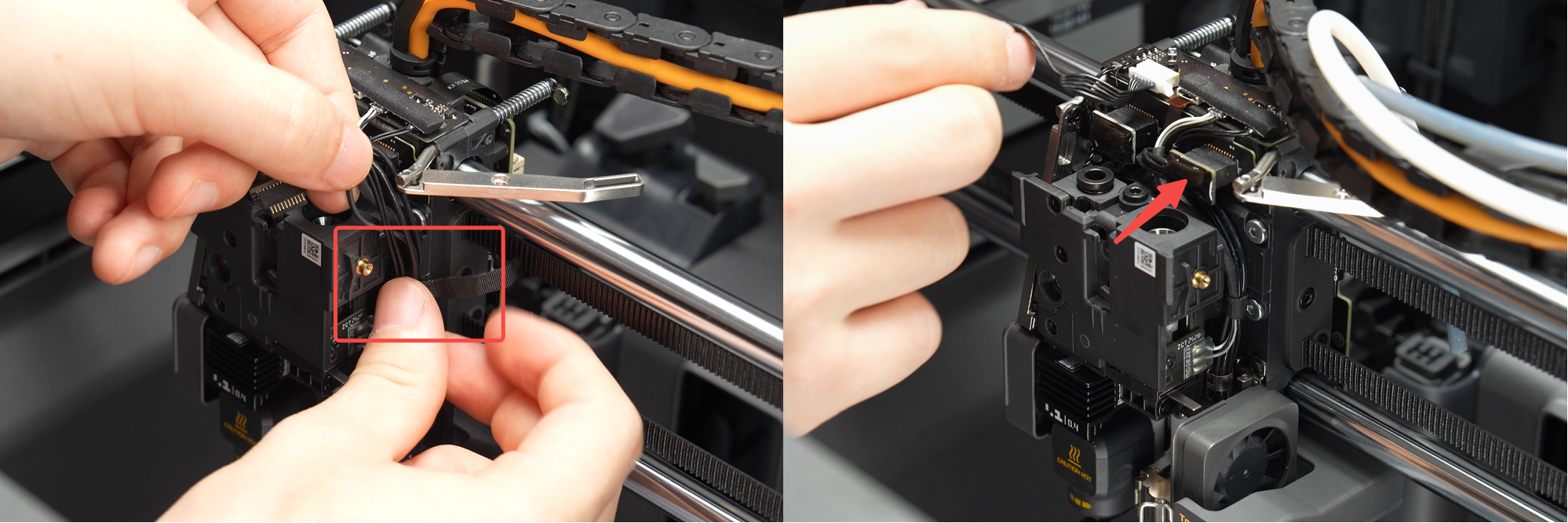

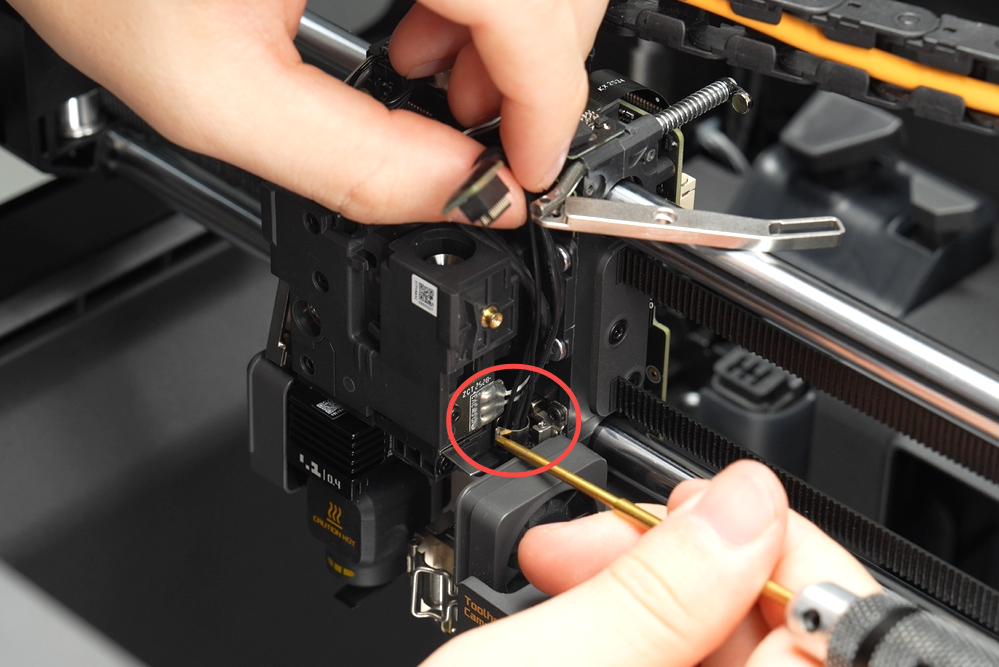

- Posicione el cable en el centro de la ranura metálica, coloque un lado de la pestaña de bloqueo metálica en la ranura, luego presione el otro lado con una llave allen para asegurar la pestaña dentro de la ranura.
- Envuelva la cinta de fijación alrededor del cable, organícelo para que quede cerca de un lado del bloque del cabezal, y conecte el conector del cable a la placa de interfaz del conjunto de calentamiento del hotend.
Paso 3. Instalar el conjunto de calentamiento del hotend izquierdo

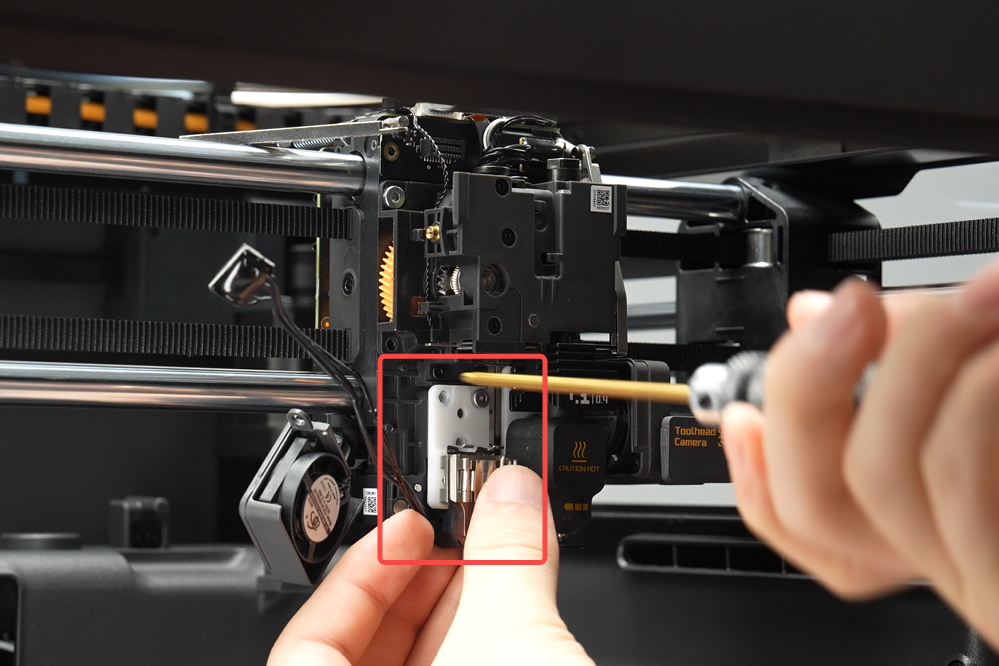

Guíe el cable del conjunto de calentamiento del hotend desde el lado de la base de calentamiento, luego instale el conjunto en el cabezal (asegúrese de que el cable no quede atrapado debajo de la base de calentamiento del hotend), y apriete los tres tornillos de montaje con una llave allen H2.0.
Paso 4. Fijar el cable del conjunto de calentamiento del hotend izquierdo

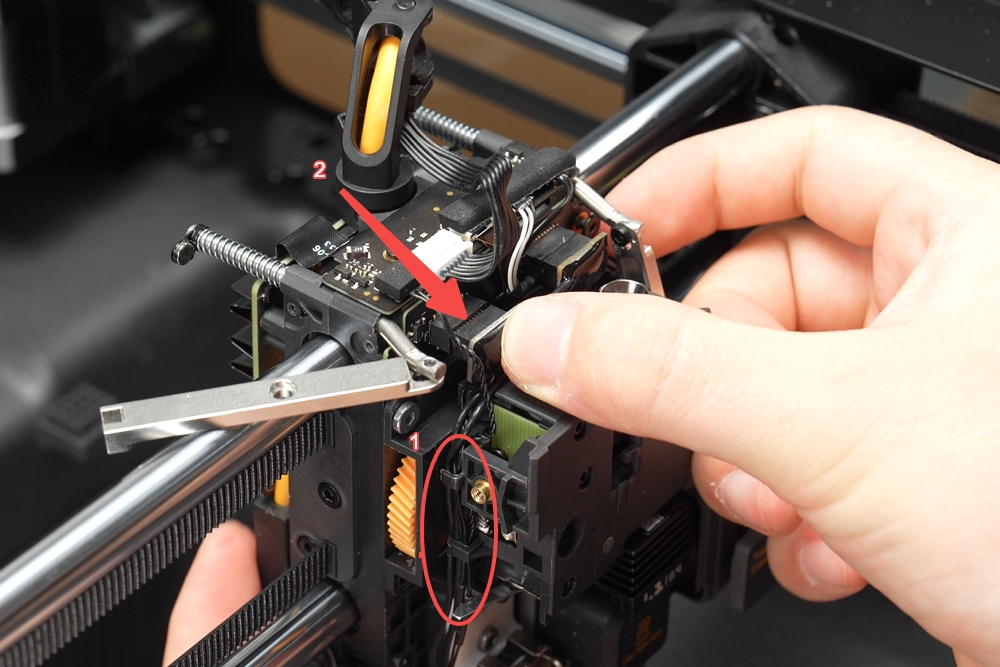

Organice el cable y colóquelo en la pestaña de bloqueo, luego conecte el conector del cable a la placa de interfaz del conjunto de calentamiento del hotend.
Paso 5. Instalar el soporte de conector del conjunto de calentamiento del hotend

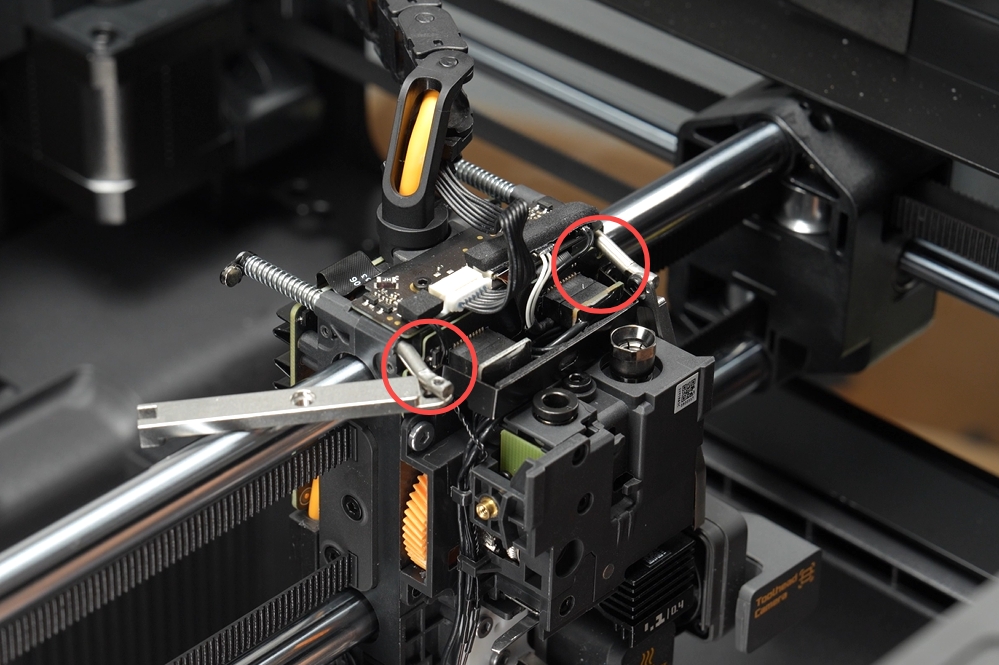

Instale el soporte de conector del conjunto de calentamiento del hotend y apriete los dos tornillos con una llave allen H1.5.
Paso 6. Instalar la palanca del cortador de filamento
Use una llave allen H1.5 para fijar un tornillo en cada palanca del cortador de filamento izquierdo y derecho.
Paso 7. Instalar el hotend
Consulte Guía de reemplazo del hotend y calceta de silicona para el X2D para instalar el hotend y la calceta de silicona del hotend.
Paso 8. Instalar la cubierta del cabezal
Consulte Guía de reemplazo de la cubierta del cabezal para el X2D para instalar la cubierta del cabezal.
Verificación del éxito
✅ Conecte la alimentación y encienda la impresora. Caliente el hotend a 100℃ para confirmar un aumento normal de temperatura.
- Si encuentra problemas, revise todos los conectores antes de intentarlo nuevamente. Si persisten, contacte al equipo de servicio de Bambu Lab para asistencia adicional.
Notas finales
Esperamos que esta guía haya brindado soporte claro y práctico.
Si el problema persiste, envíe un ticket de soporte incluyendo los registros recientes de la impresora y otras imágenes o detalles. Nuestro equipo técnico revisará su solicitud y brindará asistencia detallada.
También puede visitar Bambu AI, que responde instantáneamente a preguntas comunes y brinda orientación operativa.
