Montaje del Bloqueador de Flujo
🔎 Encuentre el Montaje del Bloqueador de Flujo X2D en la tienda de Bambu Lab.

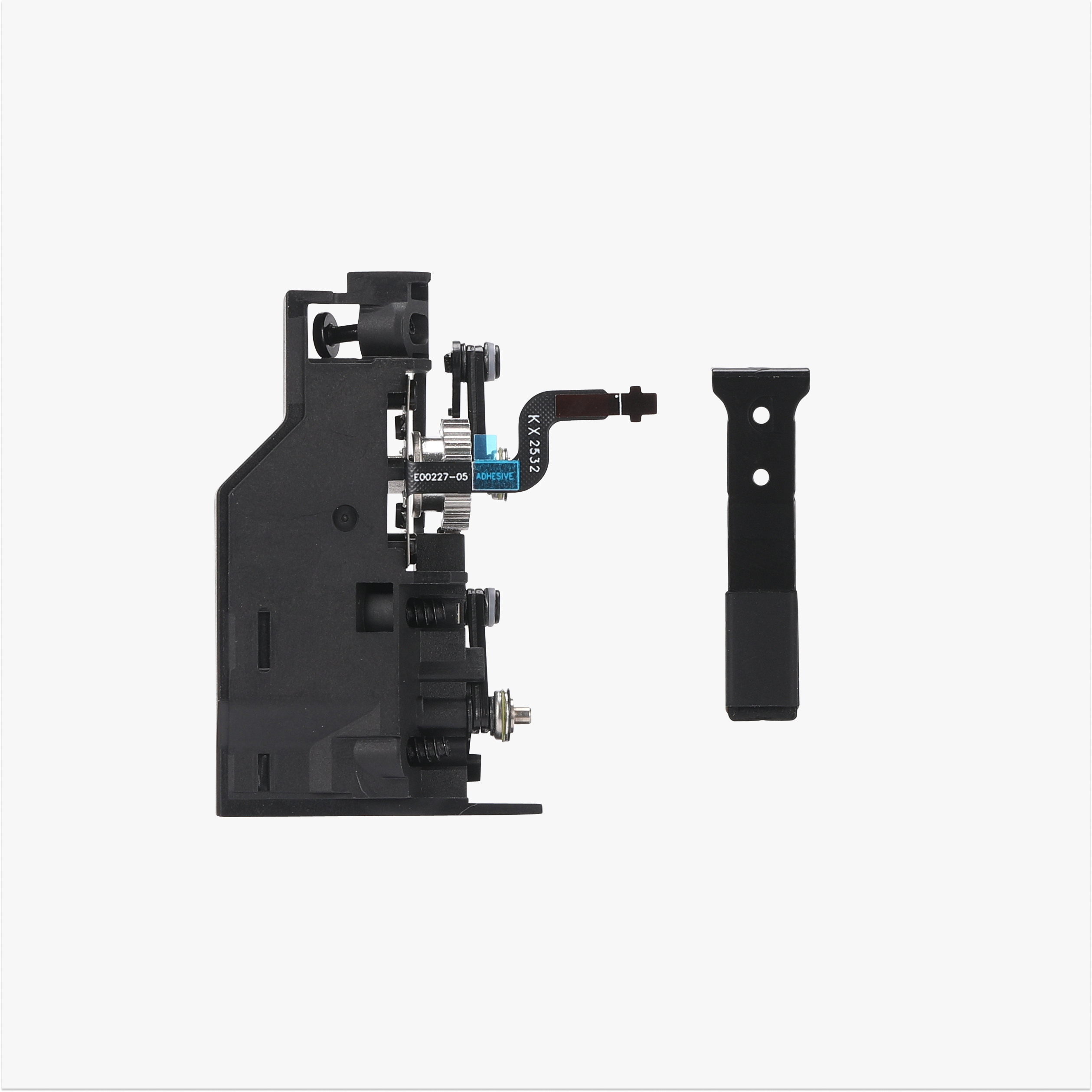

El montaje del bloqueador de flujo se instala en la parte inferior del cabezal, utilizado para cambiar la posición de la placa de bloqueo de flujo y controlar simultáneamente la elevación del hotend auxiliar derecho. El paquete del montaje del bloqueador de flujo incluye:
- Montaje del Bloqueador de Flujo
- Tornillos de fijación ( x3 )
- Placa de bloqueo de flujo
Modelo de impresora aplicable
Bambu Lab X2D
Cuándo reemplazar
- La placa de bloqueo de flujo no puede cambiar de posición adecuadamente o el hotend auxiliar derecho no puede moverse arriba y abajo normalmente.
Herramientas y materiales requeridos
- Montaje del Bloqueador de Flujo nuevo
- Llave Allen H1.5
- Llave Allen H2.0
Advertencia de seguridad
⚠️ ¡IMPORTANTE!
Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluido el trabajo en electrónicos de la impresora y los cables del cabezal. Realizar tareas con la impresora encendida puede provocar un cortocircuito, causando daños electrónicos y riesgos de seguridad.
Durante el mantenimiento o solución de problemas, es posible que deba desmontar partes, incluido el hotend. Esto expone cables y componentes eléctricos que podrían provocar un cortocircuito si entran en contacto entre sí, con otros metales o componentes electrónicos mientras la impresora sigue encendida. Esto puede causar daños en la electrónica de la impresora y problemas adicionales.
Por lo tanto, es crucial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en la electrónica de la impresora, garantizando un mantenimiento seguro y efectivo. Para cualquier duda o pregunta sobre la ejecución de esta guía, recomendamos enviar un ticket técnico respecto a su problema y haremos lo posible por responder rápidamente y brindarle la asistencia necesaria.
Retirar el Montaje del Bloqueador de Flujo
Paso 1. Retirar la carcasa del cabezal

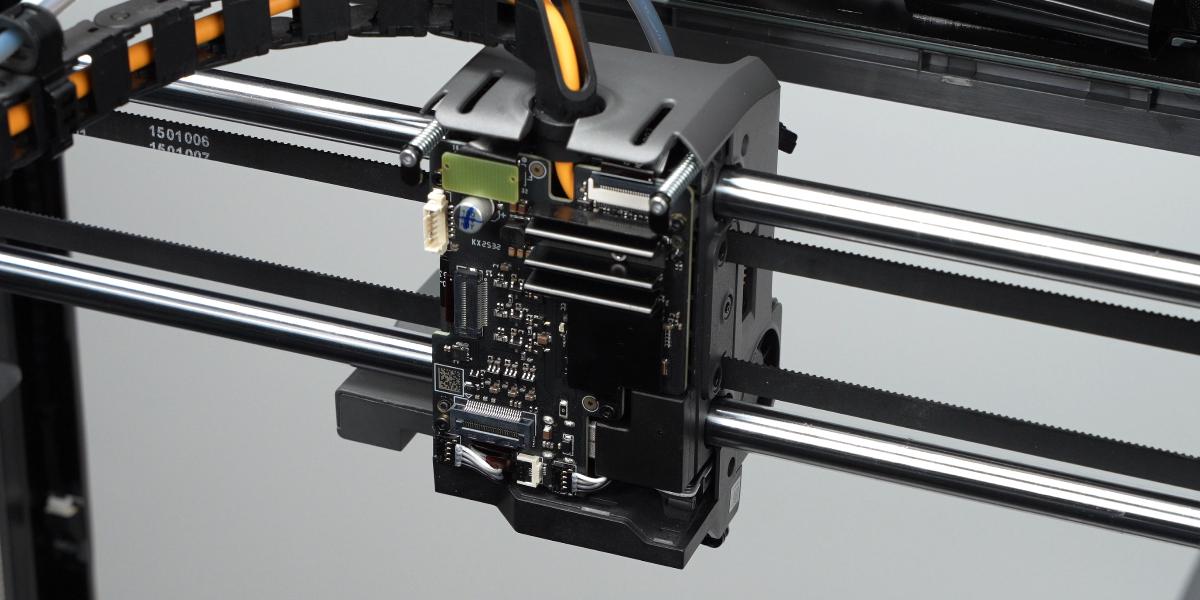

Consulte Guía de reemplazo de la carcasa del cabezal para el X2D para retirar las cubiertas frontal y trasera del cabezal.
Paso 2. Retirar el bloqueador de flujo
-
Empuje la palanca de elevación hacia la izquierda para mover la placa de bloqueo de flujo a la posición del hotend izquierdo.
-

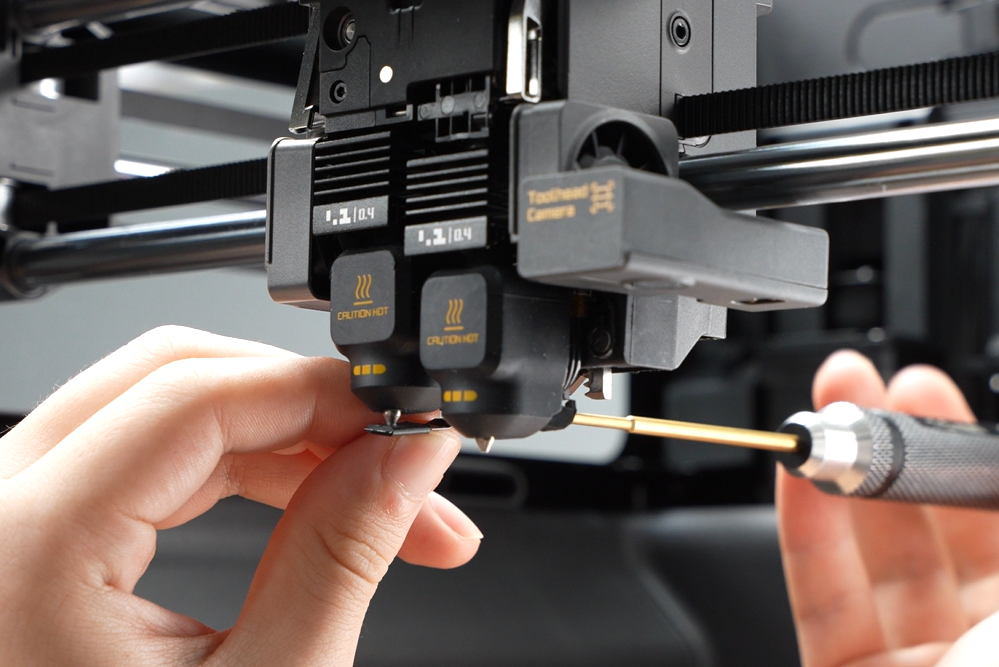

Utilice una llave Allen H1.5 para retirar un tornillo de fijación de la parte trasera del cabezal, luego retire la placa de bloqueo de flujo.
Paso 3. Retirar el Montaje del Bloqueador de Flujo
-

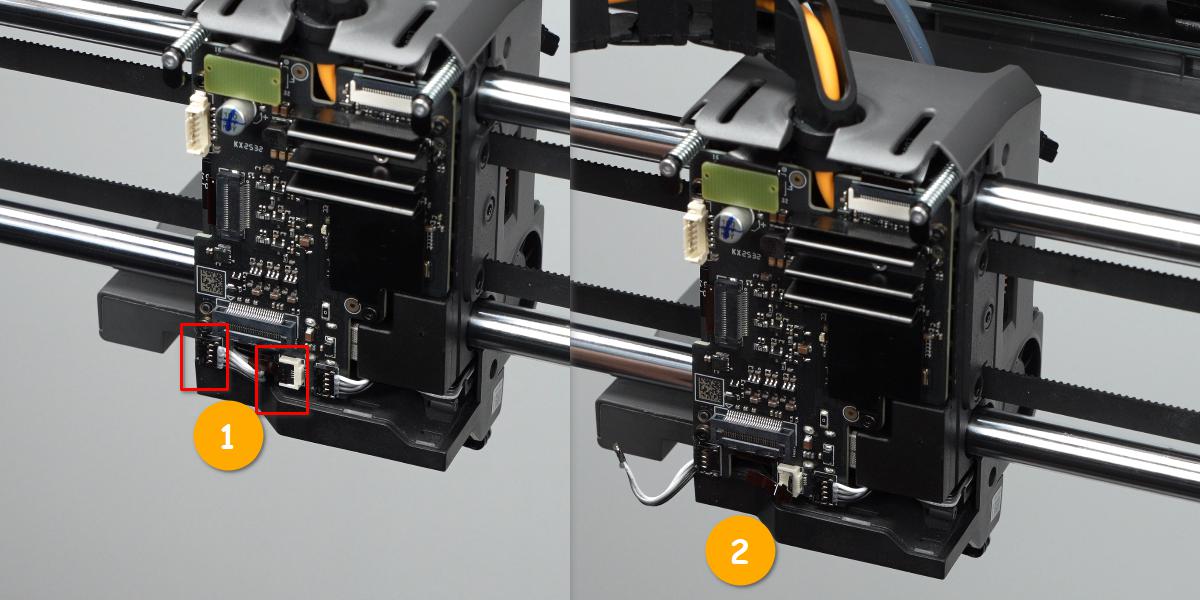

Desconecte los cables del ventilador del hotend derecho y del montaje del bloqueador de flujo de la placa TH.
-

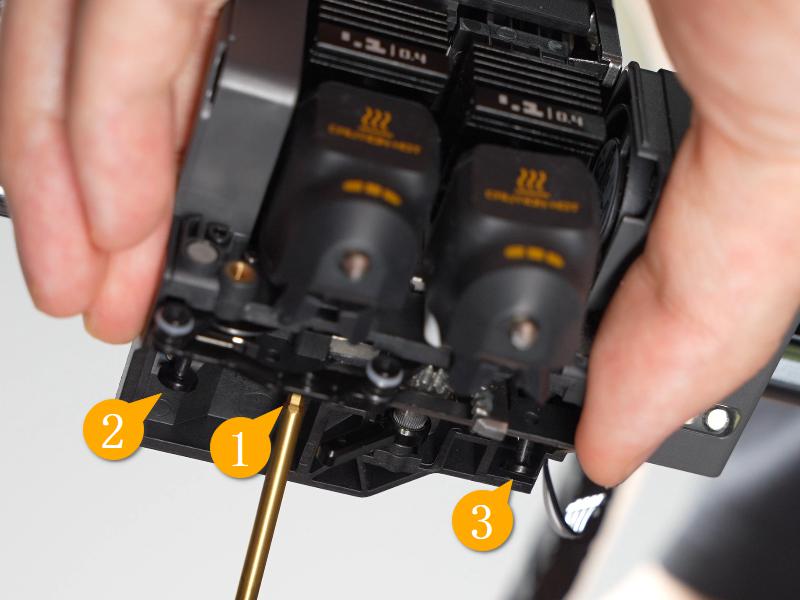

Localice los tres tornillos que fijan el montaje del bloqueador de flujo en la parte trasera del cabezal. Utilice una llave Allen H2.0 para aflojarlos completamente y retire el montaje del bloqueador de flujo (los tornillos tienen un diseño anticaída; aflojar completamente es suficiente y no es necesario retirar los tornillos).
Dado que los tres tornillos que fijan el montaje del bloqueador de flujo están en un punto ciego, recomendamos localizarlos de la siguiente manera:
- Coloque su teléfono con la pantalla hacia arriba sobre la cama caliente, abra la cámara frontal y utilice la vista de la cámara para ayudar a localizar los tornillos;
- Siente el área detrás del montaje del bloqueador de flujo con la mano para encontrar los agujeros de los tornillos mediante retroalimentación táctil;
- Retire la placa trasera; los tornillos se pueden ver desde la posición del husillo trasero.
Instalar el Montaje del Bloqueador de Flujo

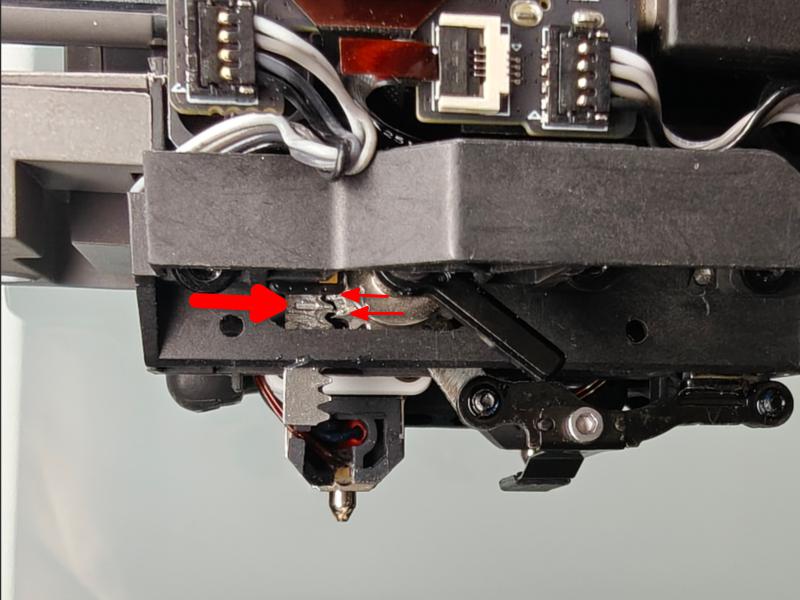

Recordatorio de instalación: ¡La ranura marcada debe posicionarse entre los dos dientes de engranaje con protuberancias!
Paso 1. Instalar el Montaje del Bloqueador de Flujo

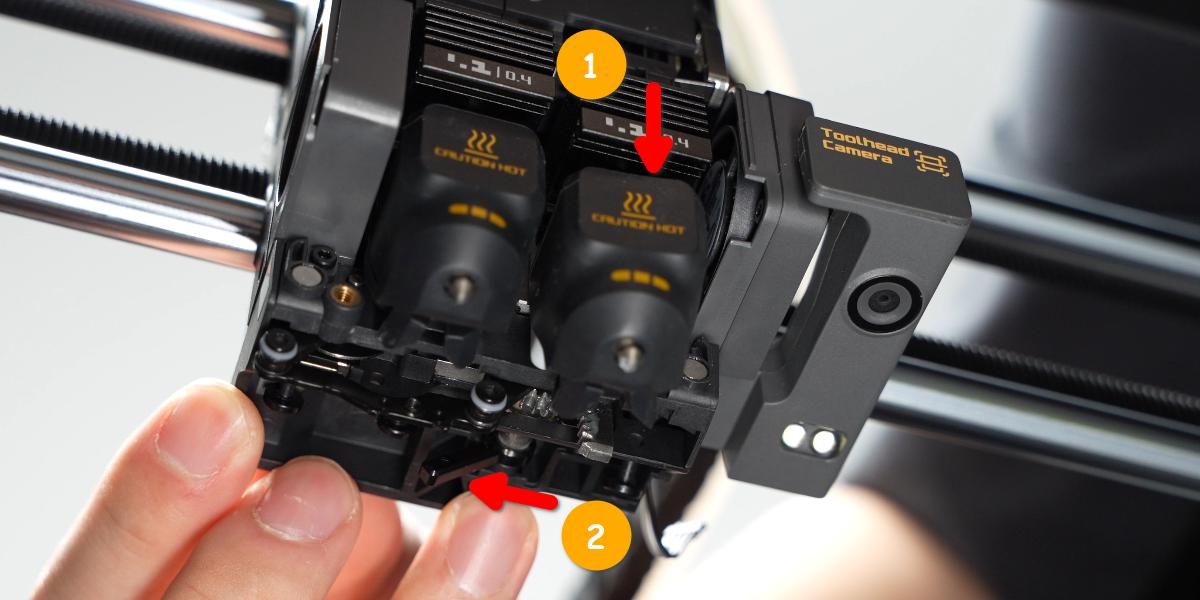

Asegúrese de que el hotend auxiliar derecho esté en la posición más baja dentro del cabezal y mueva la palanca del montaje del bloqueador de flujo hacia la izquierda extrema.
Instale el montaje del bloqueador de flujo debajo del cabezal. Asegúrese de que el engranaje del montaje del bloqueador de flujo y la cremallera del cabezal estén correctamente acoplados. Luego apriete los tres tornillos en orden.

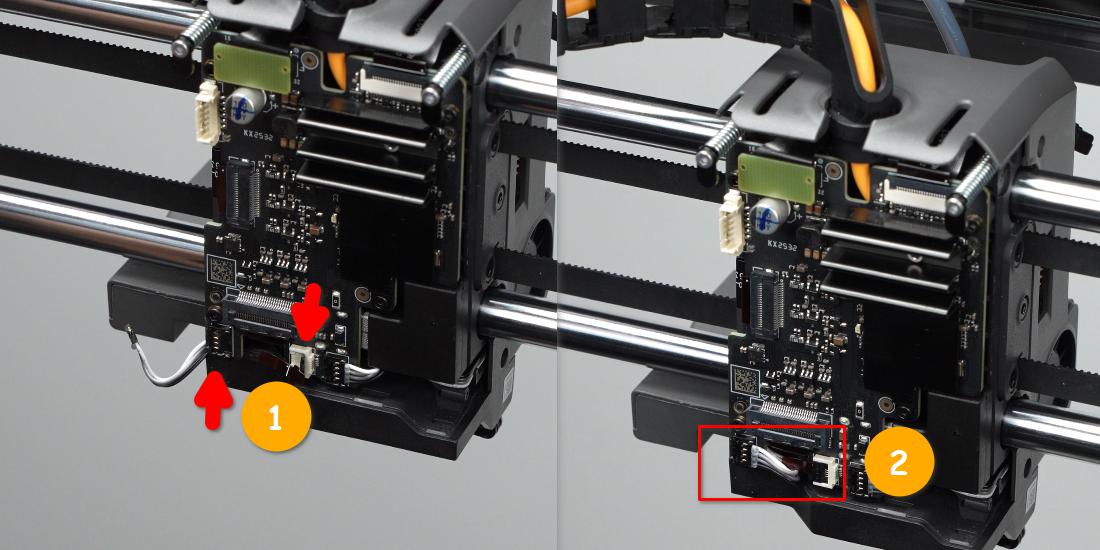

Conecte el cable del montaje del bloqueador de flujo y el cable del ventilador del hotend derecho.
Dado que los tres tornillos que fijan el montaje del bloqueador de flujo están en un punto ciego, recomendamos localizarlos de la siguiente manera:
- Coloque su teléfono con la pantalla hacia arriba sobre la cama caliente, abra la cámara frontal y utilice la vista de la cámara para ayudar a localizar los tornillos;
- Siente el área detrás del montaje del bloqueador de flujo con la mano para encontrar los agujeros de los tornillos mediante retroalimentación táctil;
- Retire la placa trasera; los tornillos se pueden ver desde la posición del husillo trasero.
Paso 2. Instalar la Placa de Bloqueo de Flujo

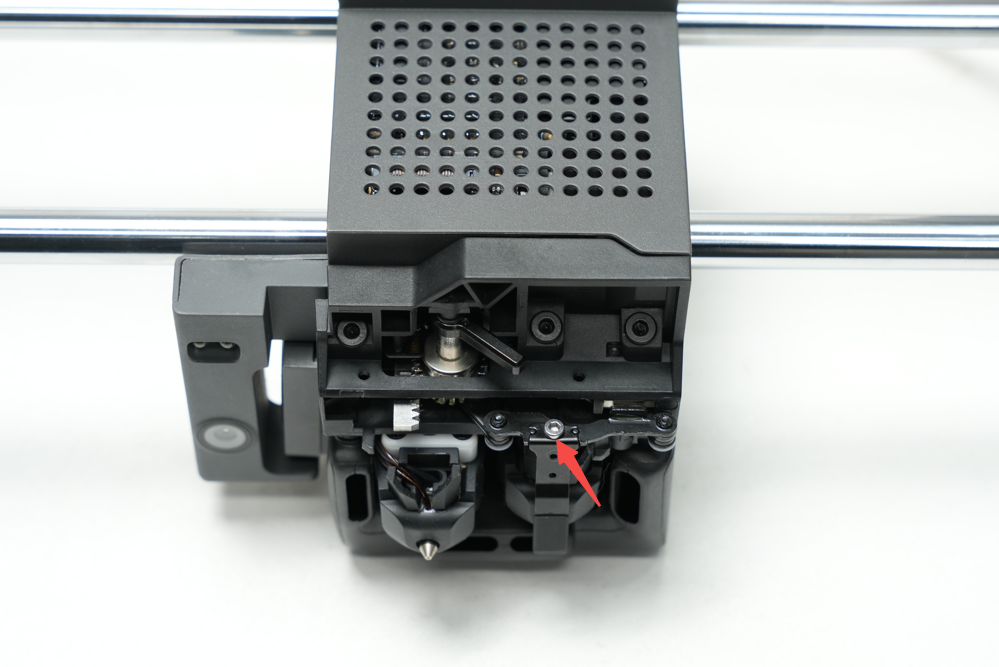

Alinee el agujero redondo de la placa de bloqueo de flujo con el poste de montaje en el soporte del montaje del bloqueador de flujo y fíjela con un tornillo utilizando una llave Allen H1.5.
Paso 3. Instalar la Carcasa del Cabezal

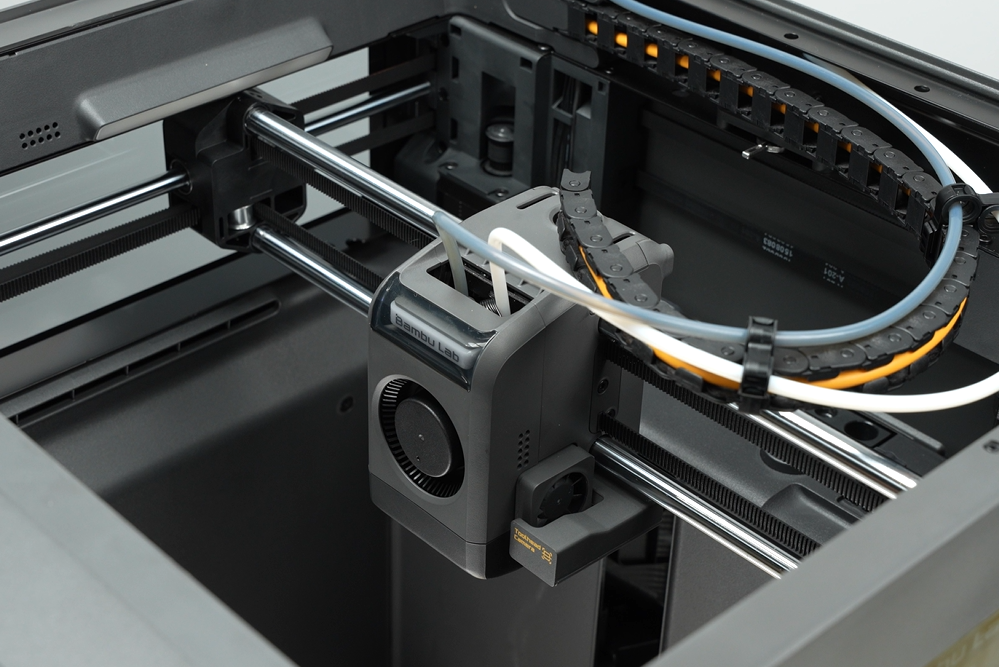

Consulte Guía de reemplazo de la carcasa del cabezal para el X2D para instalar la carcasa del cabezal.
Verificación del éxito

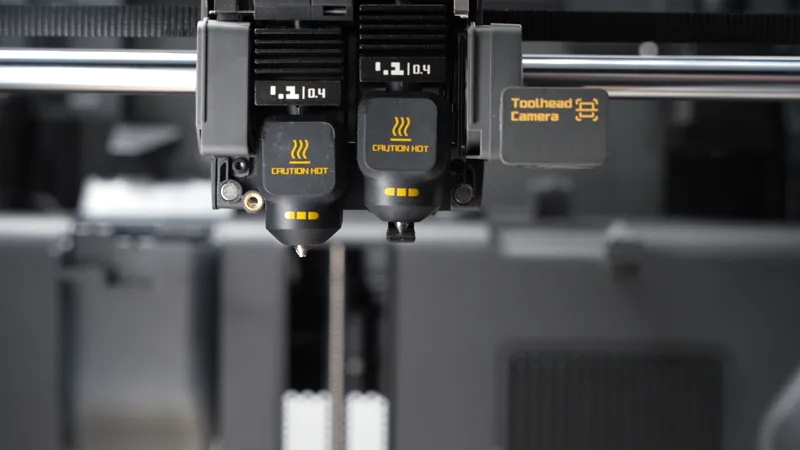

✅ Mueva la palanca del montaje del bloqueador de flujo hacia la izquierda y derecha para confirmar que la placa de bloqueo de flujo cambia normalmente y que el hotend auxiliar derecho se mueve suavemente y correctamente.
Si encuentra algún problema, vuelva a revisar sus pasos y verifique todas las conexiones antes de intentarlo nuevamente. Si los problemas persisten, póngase en contacto con el equipo de servicio de Bambu Lab para obtener asistencia adicional.
