Reemplazar el conjunto del cortador de filamento X2D
🔎 Encuentre el conjunto del cortador de filamento X2D en la tienda de Bambu Lab.
El conjunto del cortador de filamento es el componente utilizado para cortar el filamento viejo dentro del cabezal cuando la impresora cambia de filamento.
El X2D contiene dos conjuntos del cortador de filamento, a saber, el conjunto del cortador de filamento izquierdo y el derecho.
Modelo de impresora aplicable
Bambu Lab X2D
Cuándo reemplazar
Si el filamento no se corta de manera limpia durante la descarga y la inspección revela desgaste en la hoja del cortador de filamento, se recomienda reemplazar el conjunto del cortador de filamento.
Herramientas y materiales requeridos
- Conjunto del cortador de filamento nuevo
- Llave allen H1.5
- Pinzas o alicates de punta fina
Advertencia de seguridad
⚠️ ¡IMPORTANTE!
Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluido el trabajo en los circuitos electrónicos de la impresora y los cables del cabezal. Realizar tareas con la impresora encendida puede provocar un cortocircuito, lo que resulta en daño electrónico y riesgos de seguridad.
Durante el mantenimiento o solución de problemas, es posible que deba desmontar partes, incluido el hotend. Esto expone cables y componentes eléctricos que podrían provocar un cortocircuito si entran en contacto entre sí, con otros metales o componentes electrónicos mientras la impresora sigue encendida. Esto puede causar daño en los circuitos electrónicos de la impresora y otros problemas.
Por lo tanto, es crucial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en los circuitos electrónicos de la impresora, garantizando un mantenimiento seguro y efectivo. Para cualquier duda o pregunta sobre la aplicación de esta guía, recomendamos presentar un ticket técnico respecto de su problema y haremos lo posible por responder con rapidez y brindarle la asistencia necesaria.
Reemplazar el conjunto del cortador de filamento izquierdo
Paso 1. Retirar la cubierta del cabezal

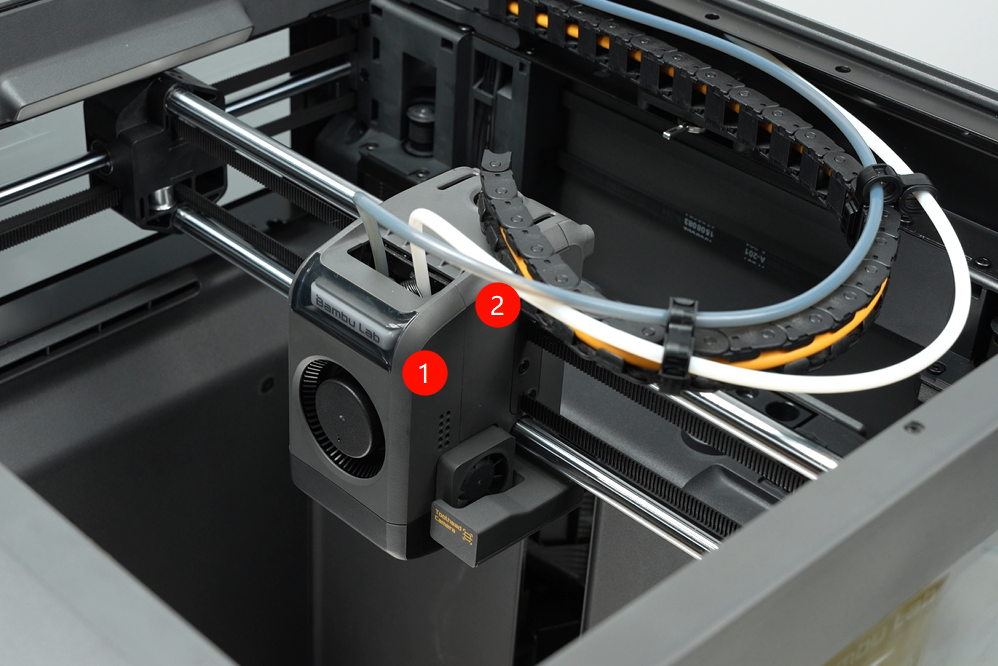

Consulte la Guía de reemplazo de la cubierta del cabezal para el X2D para retirar la cubierta frontal del cabezal y el marco central.
Paso 2. Aflojar la palanca del cortador de filamento izquierdo

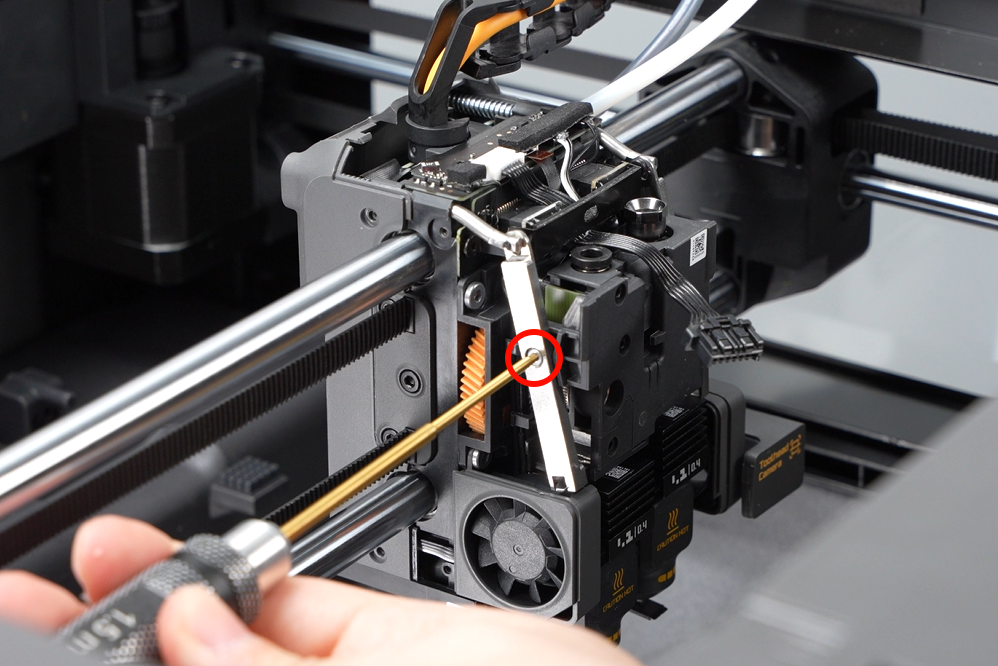

Utilice una llave allen H1.5 para retirar el tornillo único de la palanca del cortador de filamento izquierdo, luego gire la palanca del cortador de filamento para exponer el componente de la palanca.
Paso 3. Retirar el conjunto del cortador de filamento izquierdo

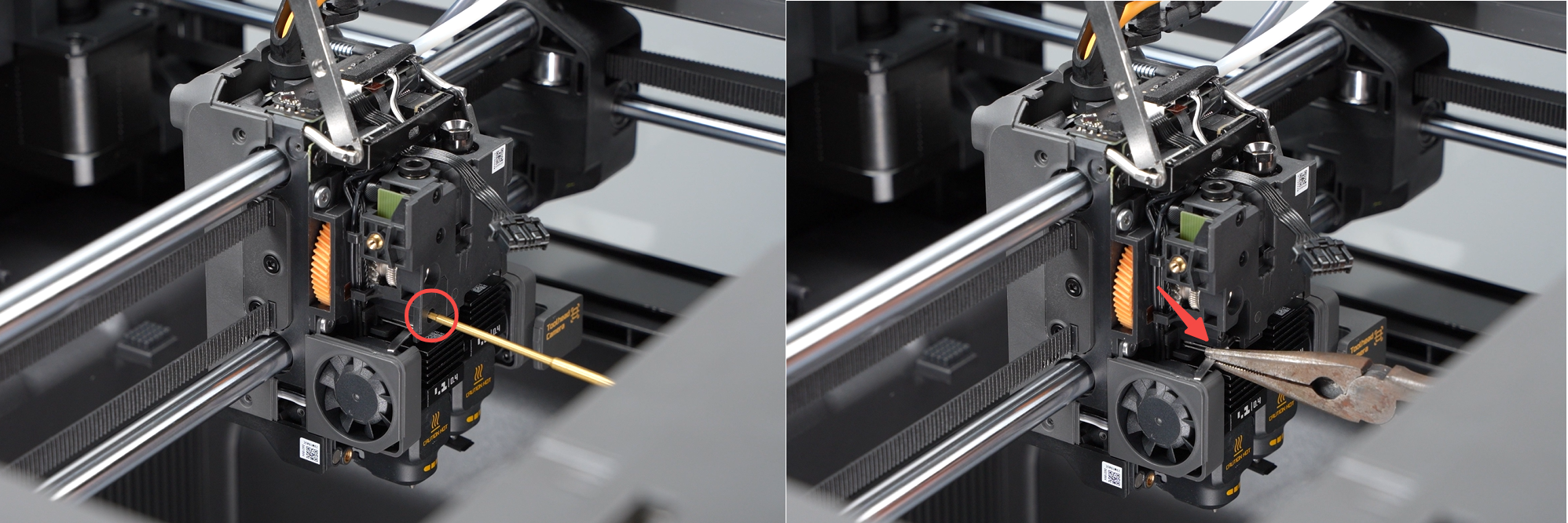

Utilice una llave allen H1.5 para retirar un tornillo, retire el bloque de presión del filamento y utilice pinzas o alicates de punta fina para extraer el conjunto del cortador de filamento izquierdo.
Paso 4. Instalar el nuevo conjunto del cortador de filamento izquierdo
-

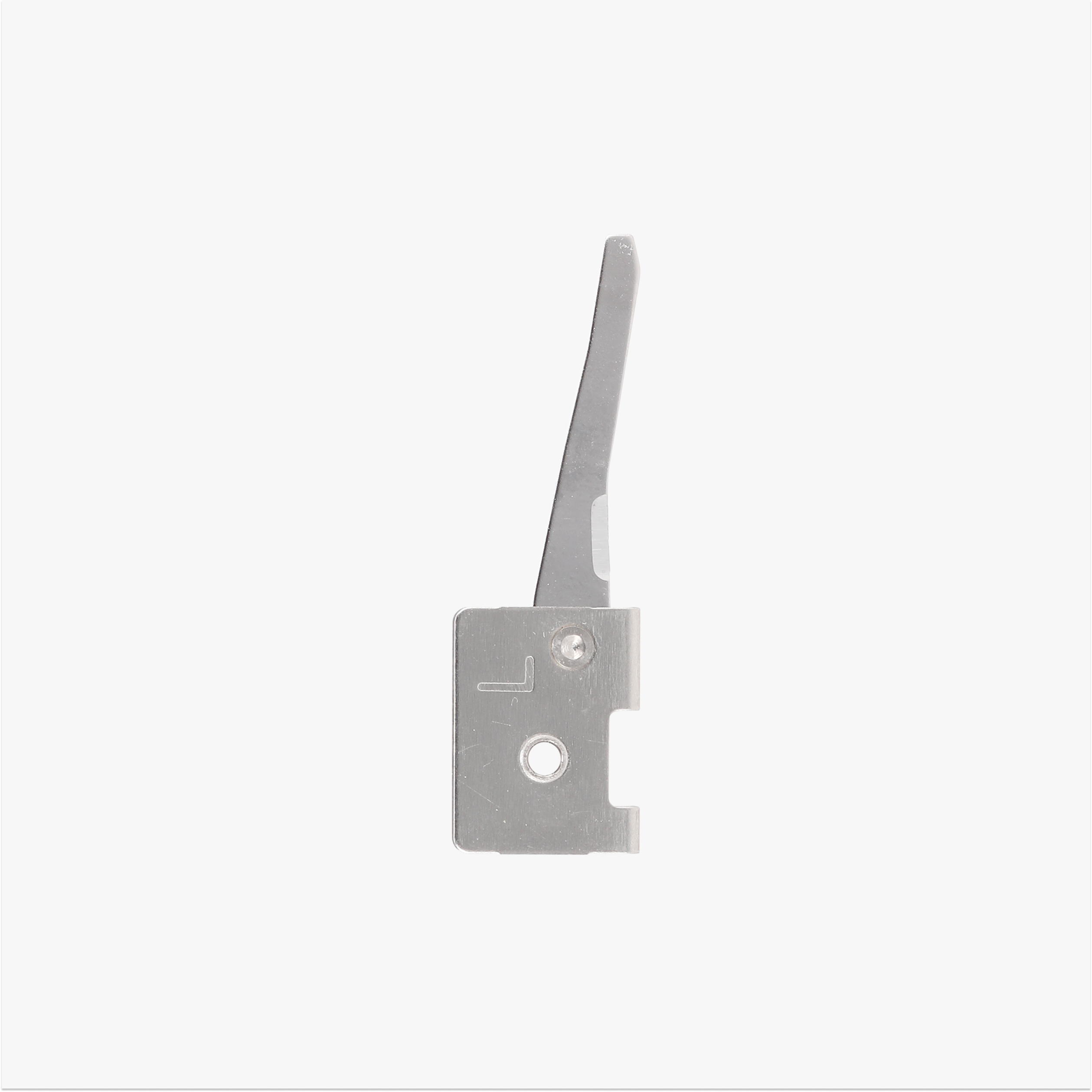

Consulte la ilustración a continuación para colocar el conjunto del cortador de filamento izquierdo en la posición correcta. Al instalar, asegure que el lado del cortador de filamento con la ranura mire hacia la puerta frontal de la impresora.
-
Inserte el bloque de presión del filamento y utilice una llave allen H1.5 para ajustar un tornillo de fijación.
Paso 5. Instalar la palanca del cortador de filamento izquierdo
Inserte el componente de la palanca del cortador de filamento en la palanca del cortador de filamento, alinee y encaje el agujero redondo central en el agujero roscado, luego utilice una llave allen H1.5 para ajustar un tornillo de fijación.
Paso 6. Instalar la cubierta del cabezal
Consulte la Guía de reemplazo de la cubierta del cabezal para el X2D para instalar la cubierta frontal del cabezal y el marco central.
Reemplazar el conjunto del cortador de filamento derecho
Paso 1. Retirar la cubierta del cabezal
Consulte la Guía de reemplazo de la cubierta del cabezal para el X2D para retirar la cubierta frontal del cabezal y el marco central.
Paso 2. Aflojar la palanca del cortador de filamento derecho
Empuje el conjunto de boquilla hacia la derecha para elevar el hotend auxiliar derecho, luego utilice una llave allen H1.5 para retirar el tornillo único de la palanca del cortador de filamento derecho y separar la palanca del conjunto del cortador de filamento. Gire la palanca del cortador de filamento para exponer el componente de la palanca.
Paso 3. Retirar el conjunto del cortador de filamento derecho

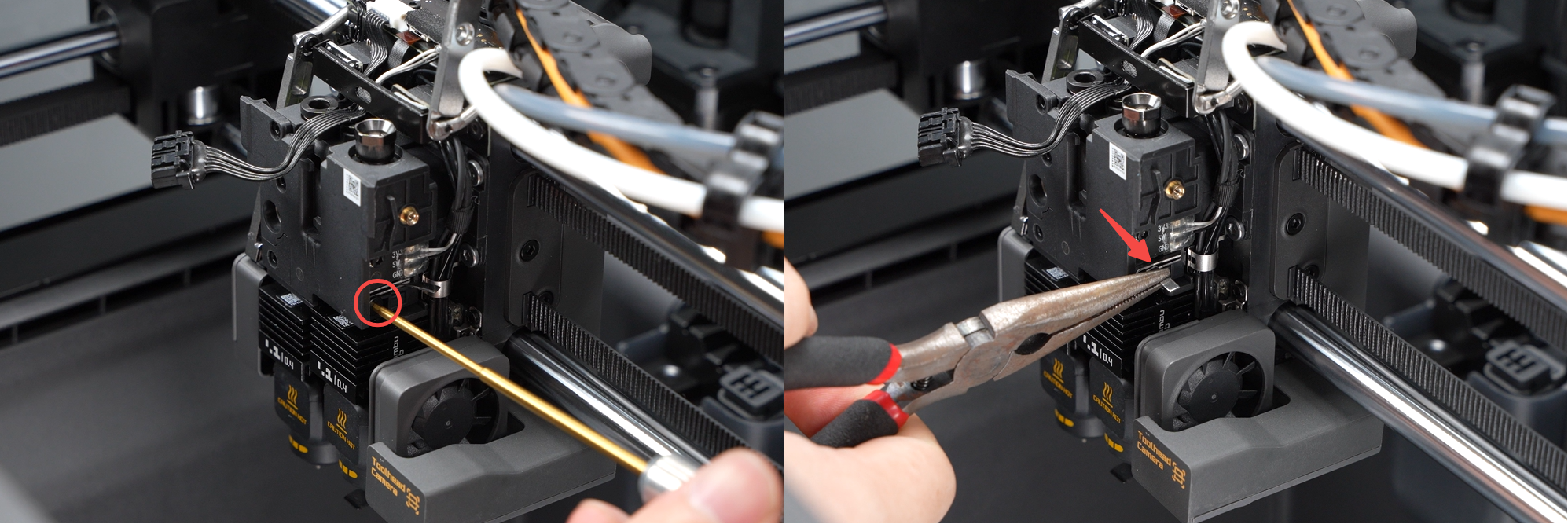

Empuje la palanca del cortador de filamento hacia el lado del eje X para exponer el tornillo de fijación, luego utilice una llave allen H1.5 para retirar un tornillo y utilice pinzas o alicates de punta fina para retirar el conjunto del cortador de filamento derecho.
Paso 4. Instalar el nuevo conjunto del cortador de filamento derecho

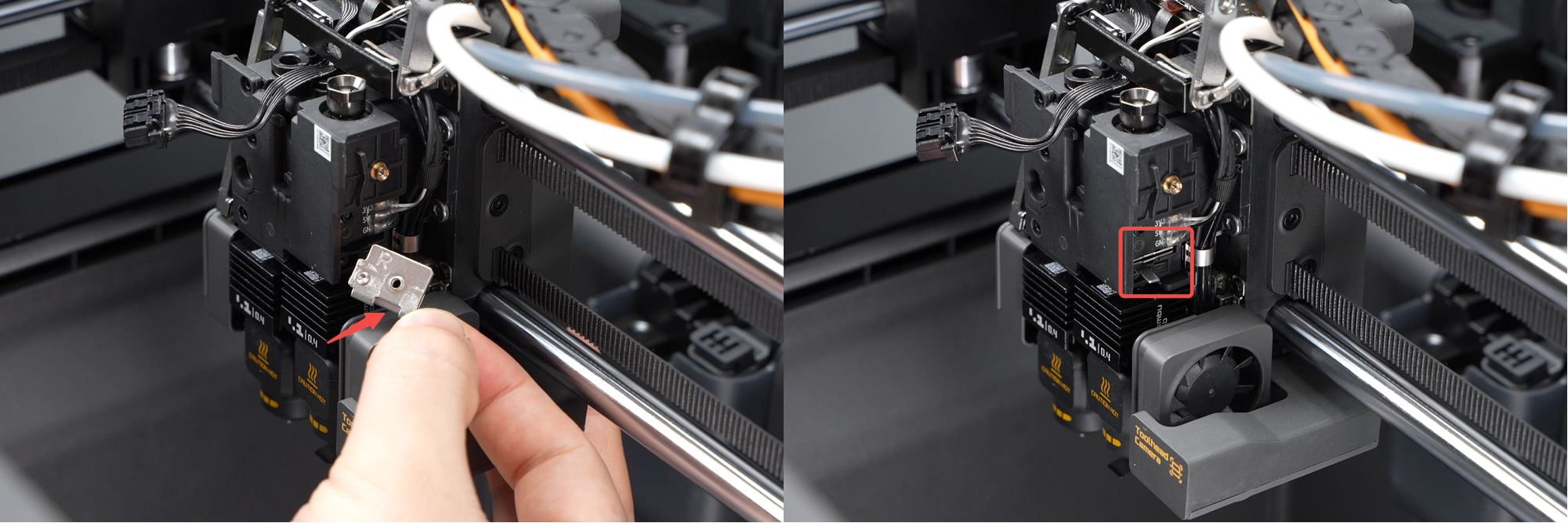

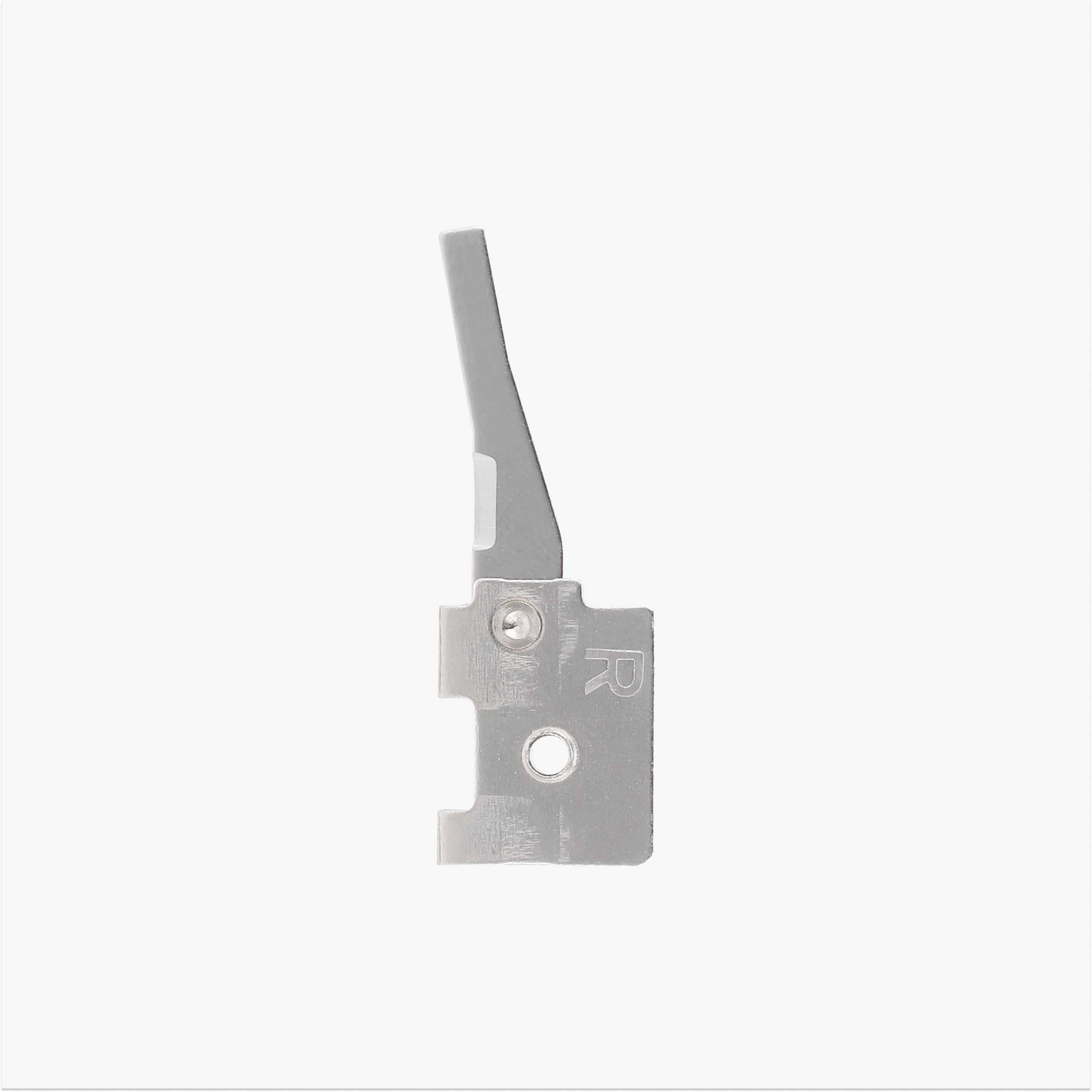

- Consulte la ilustración a continuación para colocar el conjunto del cortador de filamento derecho en la posición correcta. Al instalar, asegure que el lado del cortador de filamento con la ranura mire hacia la puerta frontal de la impresora.

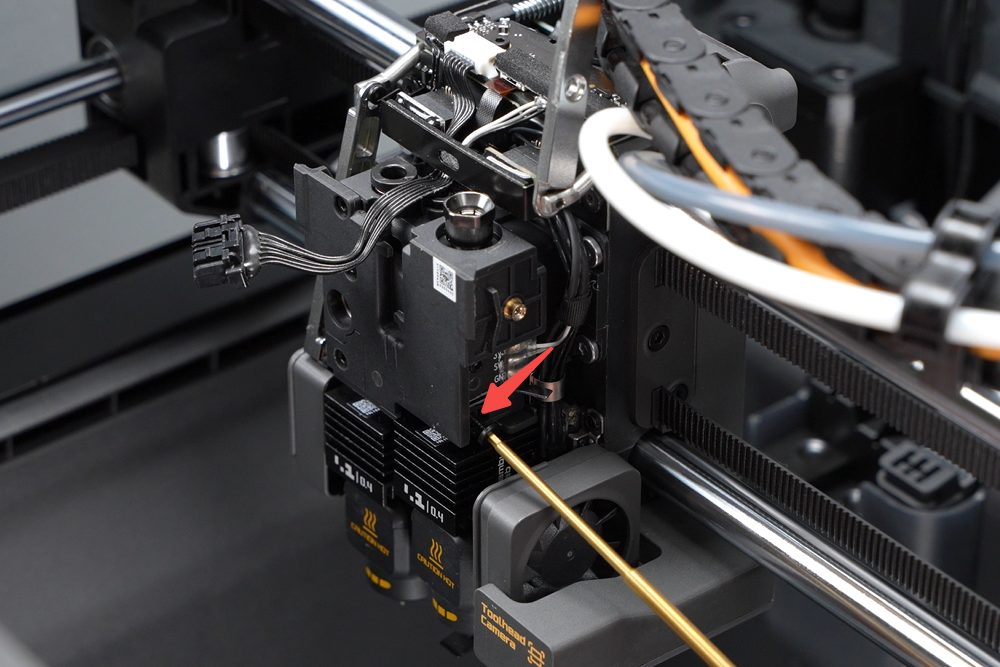

- Utilice una llave allen H1.5 para ajustar un tornillo de fijación.
Paso 5. Instalar la palanca del cortador de filamento derecho
Inserte el componente de la palanca del cortador de filamento en la palanca del cortador de filamento, alinee y encaje el agujero redondo central en el agujero roscado, luego utilice una llave allen H1.5 para ajustar un tornillo de fijación.
Paso 6. Instalar la cubierta del cabezal
Consulte la Guía de reemplazo de la cubierta del cabezal para el X2D para instalar la cubierta frontal del cabezal y el marco central.
Verificación del éxito
✅ El cortador de filamento opera suavemente y puede cortar el filamento adecuadamente.
